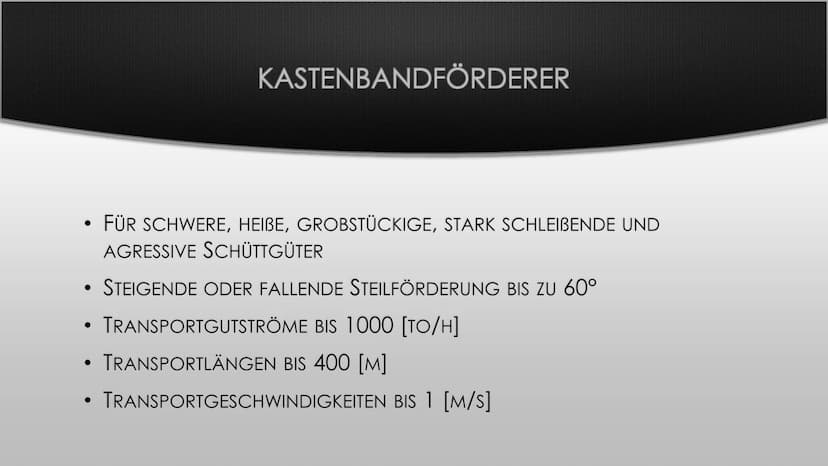

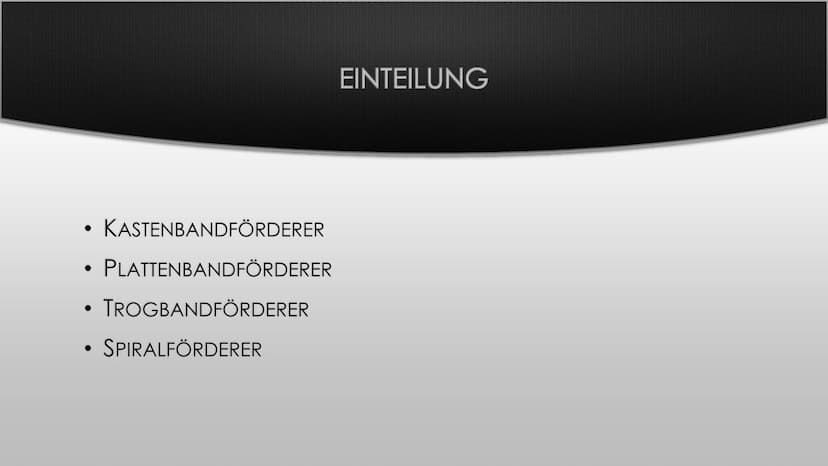

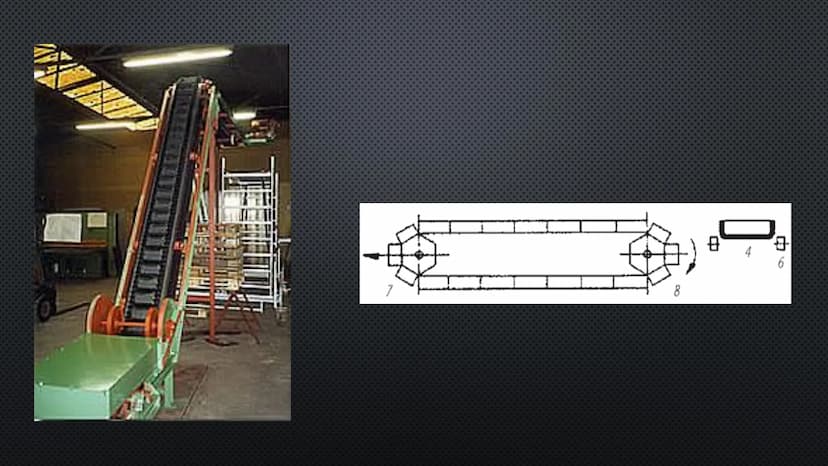

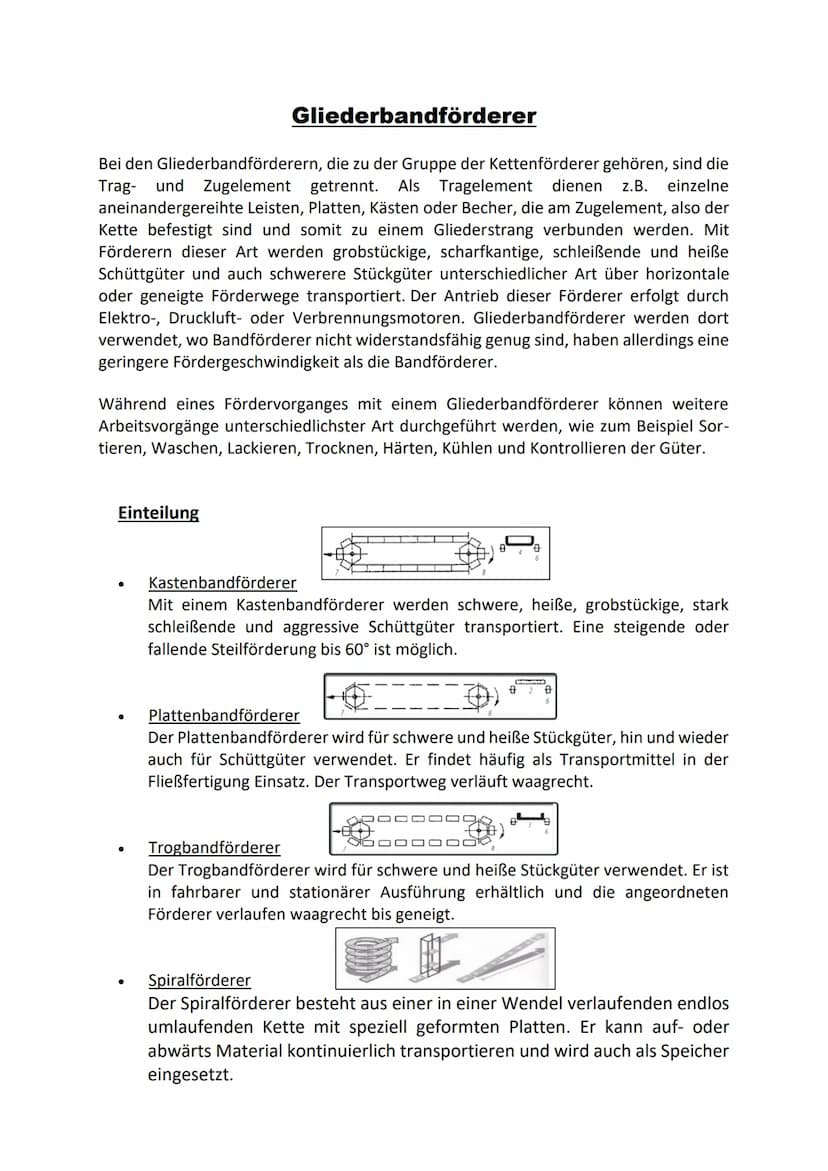

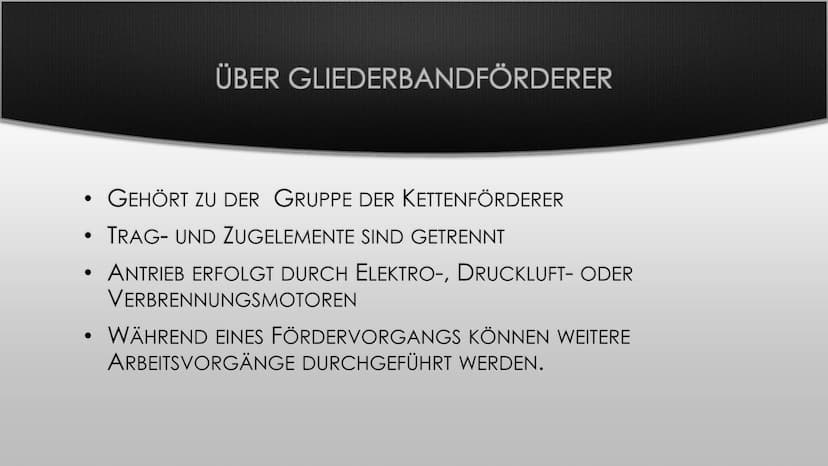

Bei den Gliederbandförderern, die zu der Gruppe der Kettenförderer gehören, sind die Trag- und Zugelement getrennt. Als Tragelement dienen Z.B. einzelne aneinandergereihte Leisten, Platten, Kästen oder Becher, die am Zugelement, also der Kette befestigt sind und somit zu einem Gliederstrang verbunden werden. Mit Förderern dieser Art werden grobstückige, scharfkantige, schleißende und heiße Schüttgüter und auch schwerere Stückgüter unterschiedlicher Art über horizontale oder geneigte Förderwege transportiert. Der Antrieb dieser Förderer erfolgt durch Elektro-, Druckluft- oder Verbrennungsmotoren. Gliederbandförderer werden dort verwendet, wo Bandförderer nicht widerstandsfähig genug sind, haben allerdings eine geringere Fördergeschwindigkeit als die Bandförderer. Während eines Fördervorganges mit einem Gliederbandförderer können weitere Arbeitsvorgänge unterschiedlichster Art durchgeführt werden, wie zum Beispiel Sor- tieren, Waschen, Lackieren, Trocknen, Härten, Kühlen und Kontrollieren der Güter. Einteilung Gliederbandförderer ● ● Kastenbandförderer Mit einem Kastenbandförderer werden schwere, heiße, grobstückige, stark schleißende und aggressive Schüttgüter transportiert. Eine steigende oder fallende Steilförderung bis 60° ist möglich. # Plattenbandförderer Der Plattenbandförderer wird für schwere und heiße Stückgüter, hin und wieder auch für Schüttgüter verwendet. Er findet häufig als Transportmittel in der Fließfertigung Einsatz. Der Transportweg verläuft waagrecht. لام Trogbandförderer Der Trogbandförderer wird für schwere und heiße Stückgüter verwendet. Er ist in fahrbarer und stationärer Ausführung erhältlich und die angeordneten Förderer verlaufen waagrecht bis geneigt. Spiralförderer Der Spiralförderer besteht aus einer in einer Wendel verlaufenden endlos umlaufenden Kette mit speziell geformten Platten. Er kann auf- oder abwärts Material kontinuierlich transportieren und wird auch als Speicher eingesetzt....
Durchschnittliche App-Bewertung
Schüler:innen lieben Knowunity
In Bildungs-App-Charts in 11 Ländern
Schüler:innen haben Lernzettel hochgeladen
iOS User
Philipp, iOS User
Lena, iOS Userin

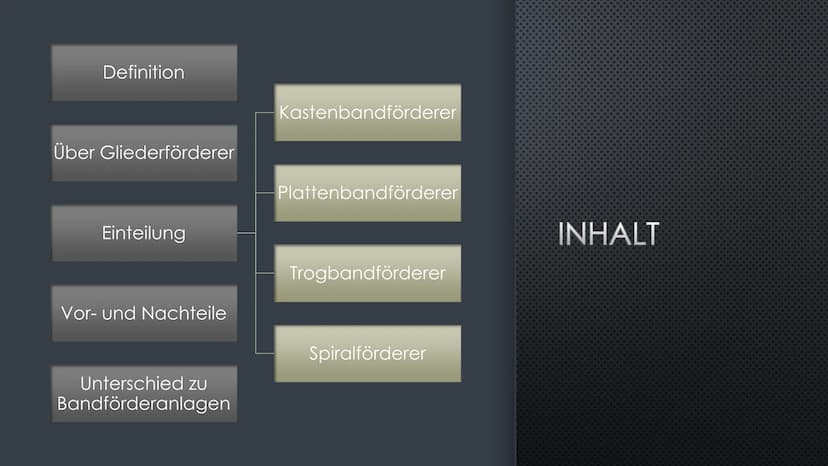

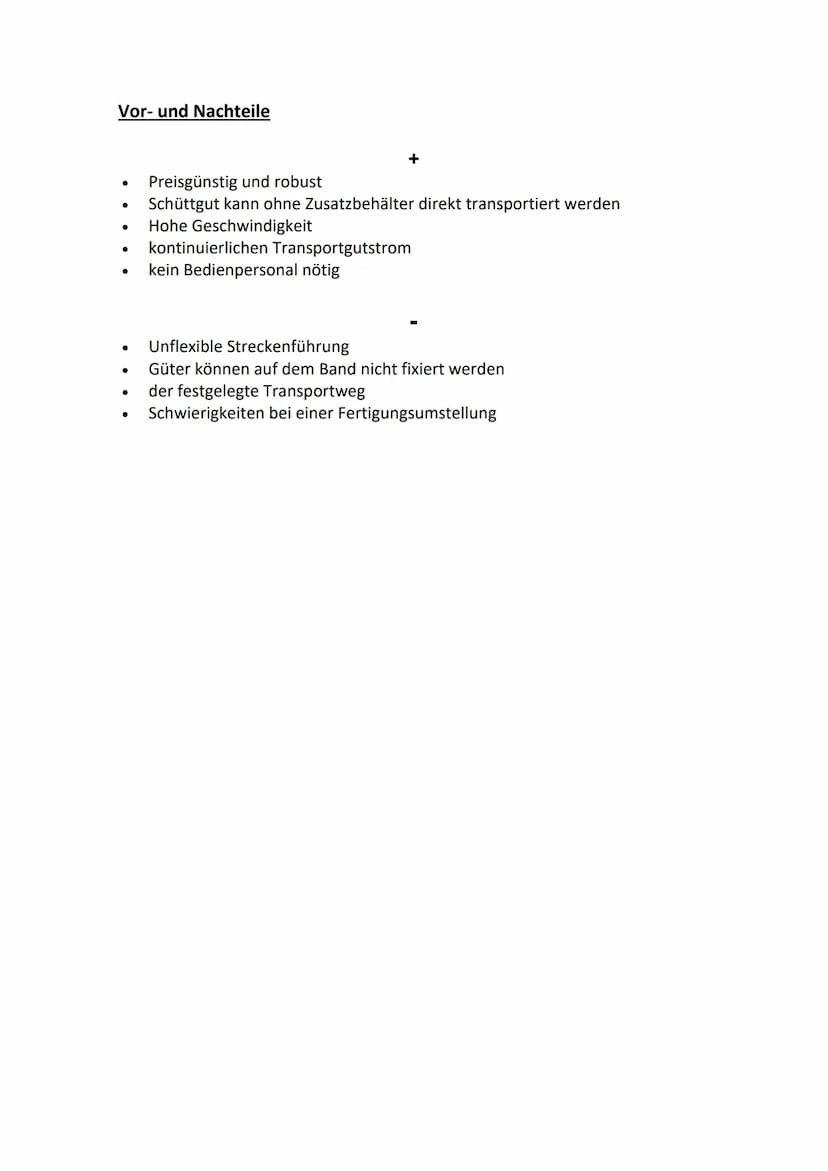

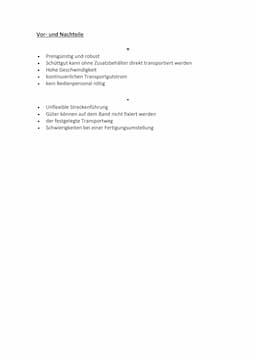

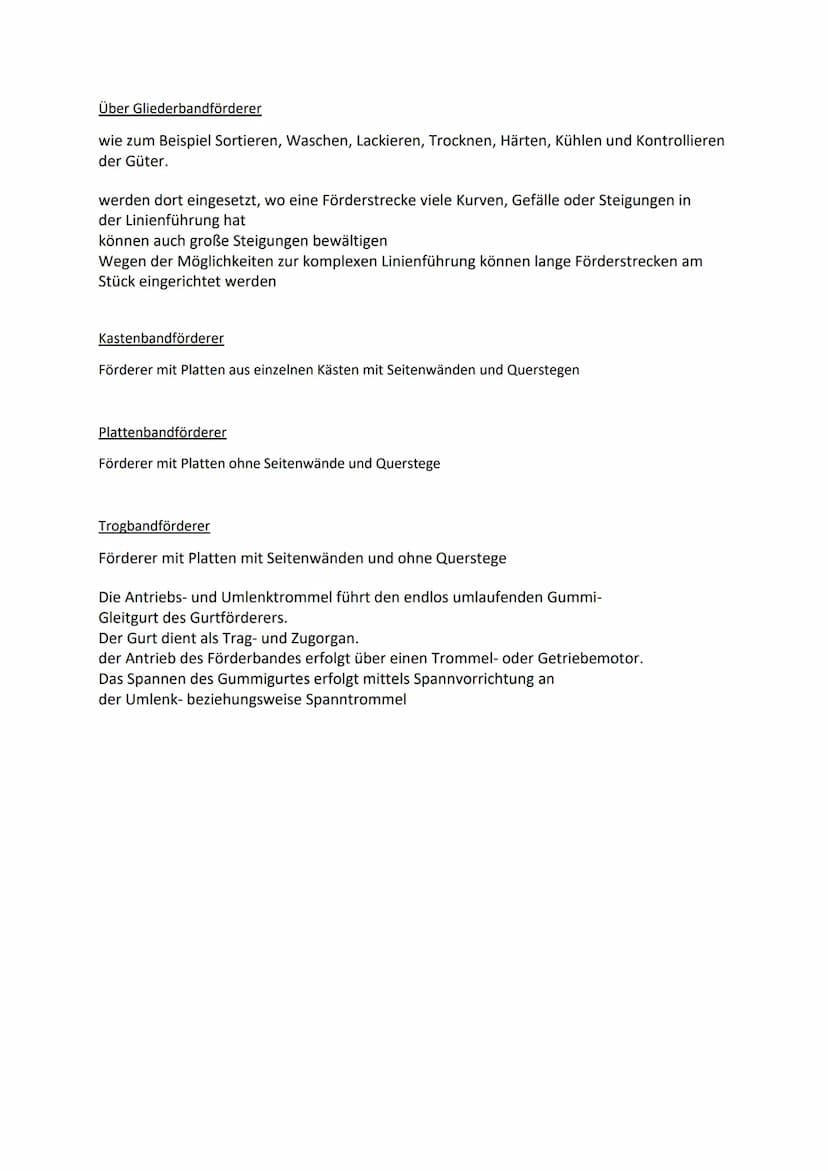

Über Gliederbandförderer wie zum Beispiel Sortieren, Waschen, Lackieren, Trocknen, Härten, Kühlen und Kontrollieren der Güter. werden dort eingesetzt, wo eine Förderstrecke viele Kurven, Gefälle oder Steigungen in der Linienführung hat können auch große Steigungen bewältigen Wegen der Möglichkeiten zur komplexen Linienführung können lange Förderstrecken am Stück eingerichtet werden Kastenbandförderer Förderer mit Platten aus einzelnen Kästen mit Seitenwänden und Querstegen Plattenbandförderer Förderer mit Platten ohne Seitenwände und Querstege Trogbandförderer Förderer mit Platten mit Seitenwänden und ohne Querstege Die Antriebs- und Umlenktrommel führt den endlos umlaufenden Gummi- Gleitgurt des Gurtförderers. Der Gurt dient als Trag- und Zugorgan. der Antrieb des Förderbandes erfolgt über einen Trommel- oder Getriebemotor. Das Spannen des Gummigurtes erfolgt mittels Spannvorrichtung an der Umlenk- beziehungsweise Spanntrommel we GLIEDERBANDFÖRDERER Definition Über Gliederförderer Einteilung Vor- und Nachteile Unterschied zu Bandförderanlagen Kastenbandförderer Plattenbandförderer Trogbandförderer Spiralförderer INHALT Vor- und Nachteile . ● ● ● ● Preisgünstig und robust Schüttgut kann ohne Zusatzbehälter direkt transportiert werden Hohe Geschwindigkeit kontinuierlichen Transportgutstrom kein Bedienpersonal nötig Unflexible Streckenführung Güter können auf dem Band nicht fixiert werden der festgelegte Transportweg Schwierigkeiten bei einer Fertigungsumstellung DEFINITION REIHT MAN PLATTEN, TRÖGE ODER KÄSTEN ALS AUFBAUTEN ENDLOS ANEINANDER UND VERBINDET SIE MIT EINER ZWEISTRÄNGIGEN KETTE, DIE ALS ZUGMITTEL DIENT, SO ENTSTEHEN, NACH DEM TRAGMITTEL BENANNT, PLATTEN-, TROG- ODER KASTENBANDFÖRDERER SOWIE WENDEL-(SPIRAL-) GLIEDERBANDFÖRDERER. ● ● ● ● ÜBER GLIEDERBANDFÖRDERER GEHÖRT ZU DER GRUPPE DER KETTENFÖRDERER TRAG- UND ZUGELEMENTE SIND GETRENNT ANTRIEB ERFOLGT DURCH ELEKTRO-, DRUCKLUFT- ODER VERBRENNUNGSMOTOREN WÄHREND EINES FÖRDERVORGANGS KÖNNEN WEITERE ARBEITSVORGÄNGE DURCHGEFÜHRT WERDEN. ● ● ● KASTENBANDFÖRDERER PLATTENBANDFÖRDERER TROGBANDFÖRDERER SPIRALFÖRDERER EINTEILUNG ● ● ● KASTENBANDFÖRDERER FÜR SCHWERE, HEIBE, GROBSTÜCKIGE, STARK SCHLEIBENDE UND AGRESSIVE SCHÜTTGÜTER STEIGENDE ODER FALLENDE STEILFÖRDERUNG BIS ZU 60° TRANSPORTGUTSTRÖME BIS 1000 [TO/H] TRANSPORTLÄNGEN BIS 400 [M] • TRANSPORTGESCHWINDIGKEITEN BIS 1 [M/S] 다. ㅁ ● FÜR SCHWERE UND HEIBE STÜCKGÜTER • MANCHMAL AUCH FÜR SCHÜTTGÜTER ● PLATTENBANDFÖRDERER ● FINDET HÄUFIG ALS TRANSPORTMITTEL IN DER FLIEBFERTIGUNG EINSATZ TRANSPORTWEG VERLÄUFT WAAGRECHT HTTPS://WWW.YOUTUBE.COM/WATCH?V=FV1UMD2SETG 0 2 0 6 ● FÜR SCHWERE UND HEIBE STÜCKGÜTER • WAAGRECHT BIS GENEIGT ANGEORDNETE FÖRDERER TROGBANDFÖRDERER ● IN FAHRBARER UND STATIONÄRER AUSFÜHRUNG ERHÄLTLICH TRANSPORTGUTSTRÖME BIS 1000 [TO/H] TRANSPORTLÄNGEN BIS 400 [M] TRANSPORTGESCHWINDIGKEITEN BIS 1 [M/S] 7 h ● SPIRALFÖRDERER BESTEHT AUS EINER IN EINER WENDEL VERLAUFENDEN ENDLOS UMLAUFENDEN KETTE MIT SPEZIELL GEFORMTEN PLATTEN • KANN AUF- ODER ABWÄRTS MATERIAL KONTINUIERLICH TRANSPORTIEREN • WIRD AUCH ALS SPEICHER EINGESETZT BENÖTIGT WENIG FLÄCHE https://www.youtube.com/watch?v=OGTjPizOeCQ VOR- UND NACHTEILE PREISGÜNSTIG UND ROBUST SCHÜTTGUT KANN OHNE ZUSATZBEHÄLTER DIREKT TRANSPORTIERT WERDEN HOHE GESCHWINDIGKEIT ● KONTINUIERLICHEN TRANSPORTGUTSTROM KEIN BEDIENPERSONAL NÖTIG • UNFLEXIBLE STRECKENFÜHRUNG • GÜTER KÖNNEN AUF DEM BAND NICHT FIXIERT WERDEN FESTGELEGTER TRANSPORTWEG • SCHWIERIGKEITEN BEI EINER FERTIGUNGSUMSTELLUNG UNTERSCHIED ZU BANDFÖRDERER GLIEDERBANDFÖRDERER... • HABEN EINE GERINGER FÖRDERGESCHWINDIGKEIT WERDEN DORT VERWENDET, WO BANDFÖRDERER NICHT WIDERSTANDSFÄHIG GENUG SIND ● • WERDEN WERDEN DORT EINGESETZT, WO EINE FÖRDERSTRECKE VIELE KURVEN, GEFÄLLE ODER STEIGUNGEN IN DER LINIENFÜHRUNG HAT DANKE FÜR EURE AUFMERKSAMKEIT!
