Allgemeines ebenes Kräftesystem – Grundlagen für Bauingenieurwesen (TM1)

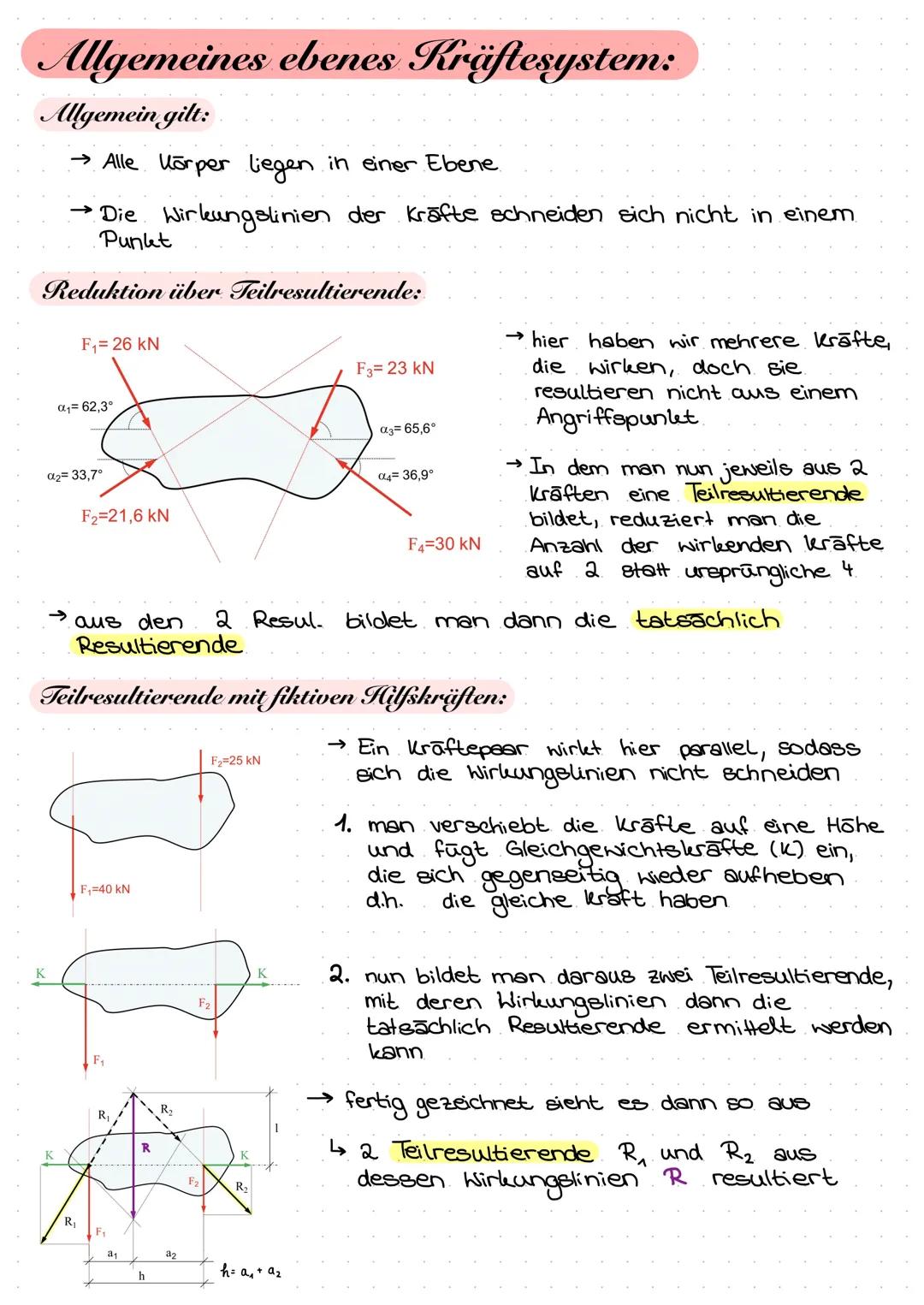

Allgemeines ebenes Kräftesystem

Reduktion von Kräften

Kräfte im allgemeinen System haben keinen gemeinsamen Angriffspunkt. Durch paarweise Zusammenfassung lässt sich ihre Anzahl schrittweise reduzieren.

• Teilresultierende: Aus je zwei Kräften wird eine gemeinsame Zwischenkraft gebildet.
• Verschiebung: Kräfte dürfen auf ihren Wirkungslinien verschoben werden.

Fiktive Hilfskräfte

• Hilfskraft $K$: Gleicht parallele Kräfte ohne Schnittpunkt aus, um Teilresultierende zu ermöglichen.

💡 Tipp: Zeichne die Wirkungslinien immer extra lang ein, um Schnittpunkte außerhalb des Bauteils leichter zu finden.

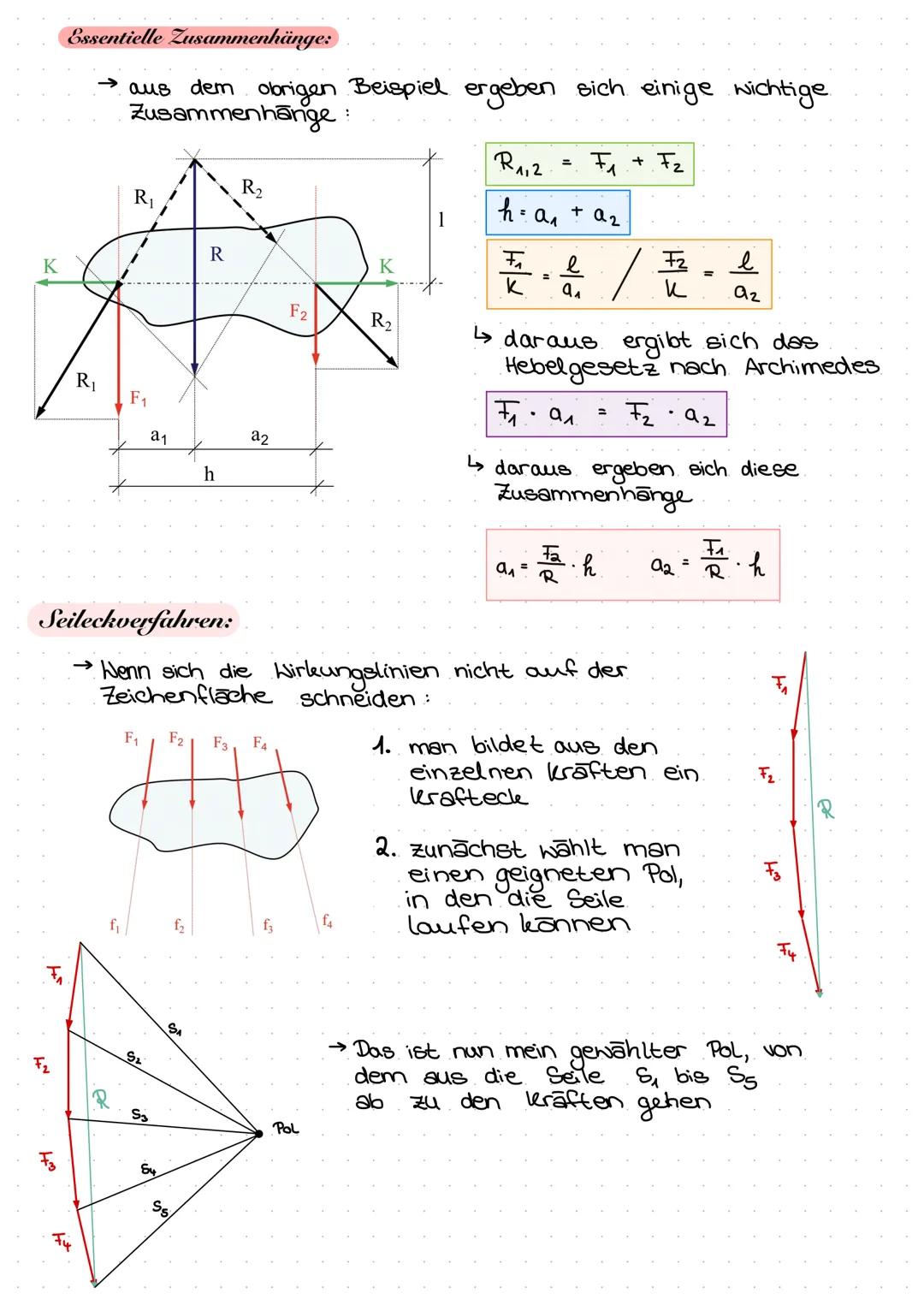

Mathematische Zusammenhänge & Seileckverfahren

Hebelgesetz nach Archimedes

Aus den geometrischen Abständen der Kräfte zum Drehpunkt entstehen feste Verhältnisse.

• Formel: $F_1 \cdot a_1 = F_2 \cdot a_2$
• Hebelarm: Bestimmt die Drehwirkung einer Kraft.

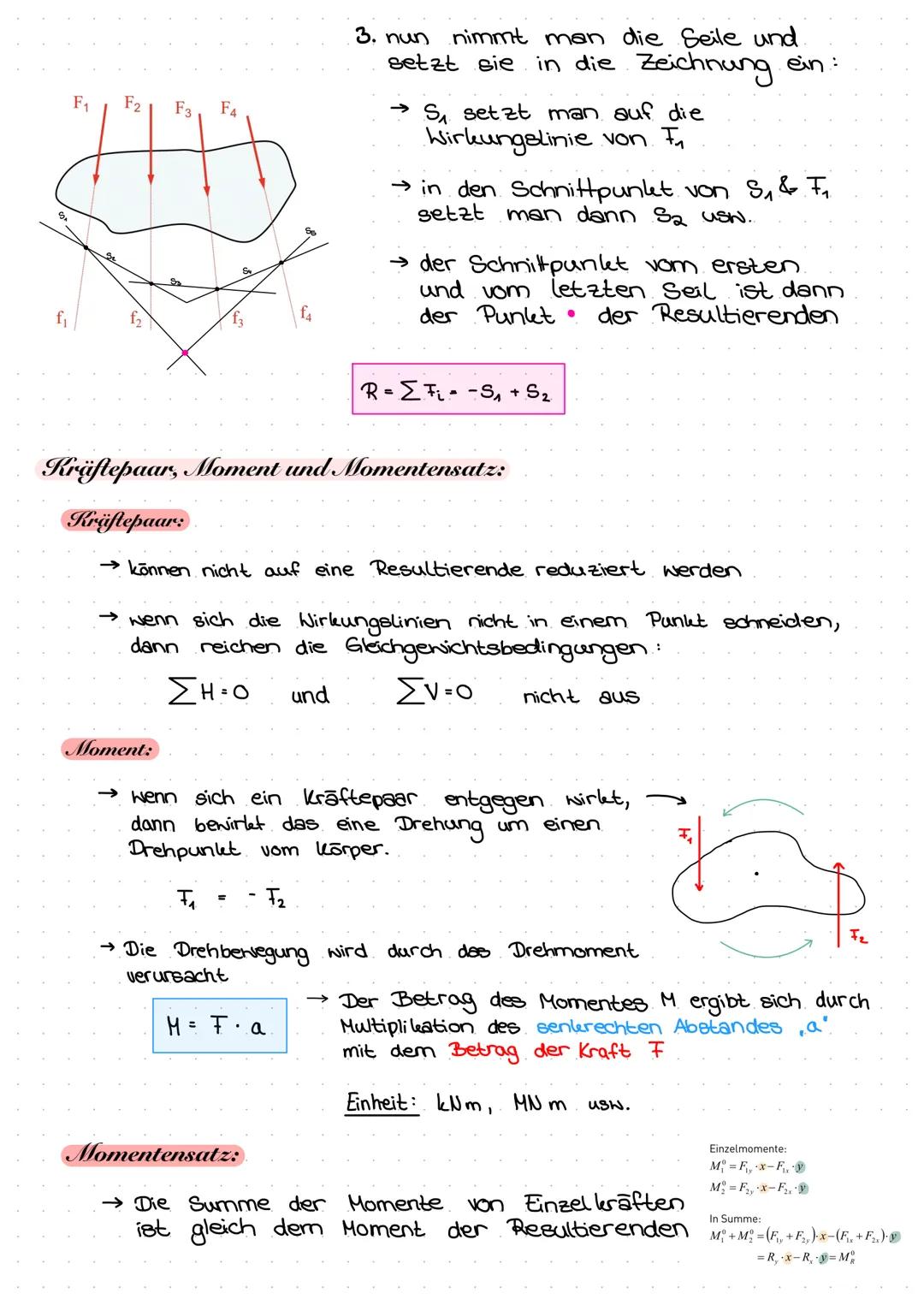

Das Seileckverfahren

• Anwendung: Wenn sich Wirkungslinien außerhalb der Zeichenfläche schneiden.
• Pol: Ein frei gewählter Punkt im Krafteck, von dem die Konstruktionsstrahlen ausgehen.

💡 Tipp: Wähle den Pol nicht zu nah an den Kräften, sonst werden die Strahlen im Seileck ungenau.

Kräftepaar, Moment und Momentensatz

Drehmoment und Kräftepaar

Ein Kräftepaar besteht aus zwei parallelen, entgegengesetzt gleich großen Kräften und erzeugt eine reine Drehung.

• Formel: $M = F \cdot a$ (Einheit: $kNm$ oder $MNm$)
• Hebelarm $a$: Der senkrechte Abstand zwischen den Wirkungslinien.

Der Momentensatz

• Definition: Die Summe der Einzelmomente ist gleich dem Moment der Resultierenden.
• Gleichung: $\sum M^{(A)} = M_R^{(A)}$

💡 Tipp: Achte peinlichst genau auf den rechten Winkel zwischen Kraft und Hebelarm bei der Momentenberechnung.

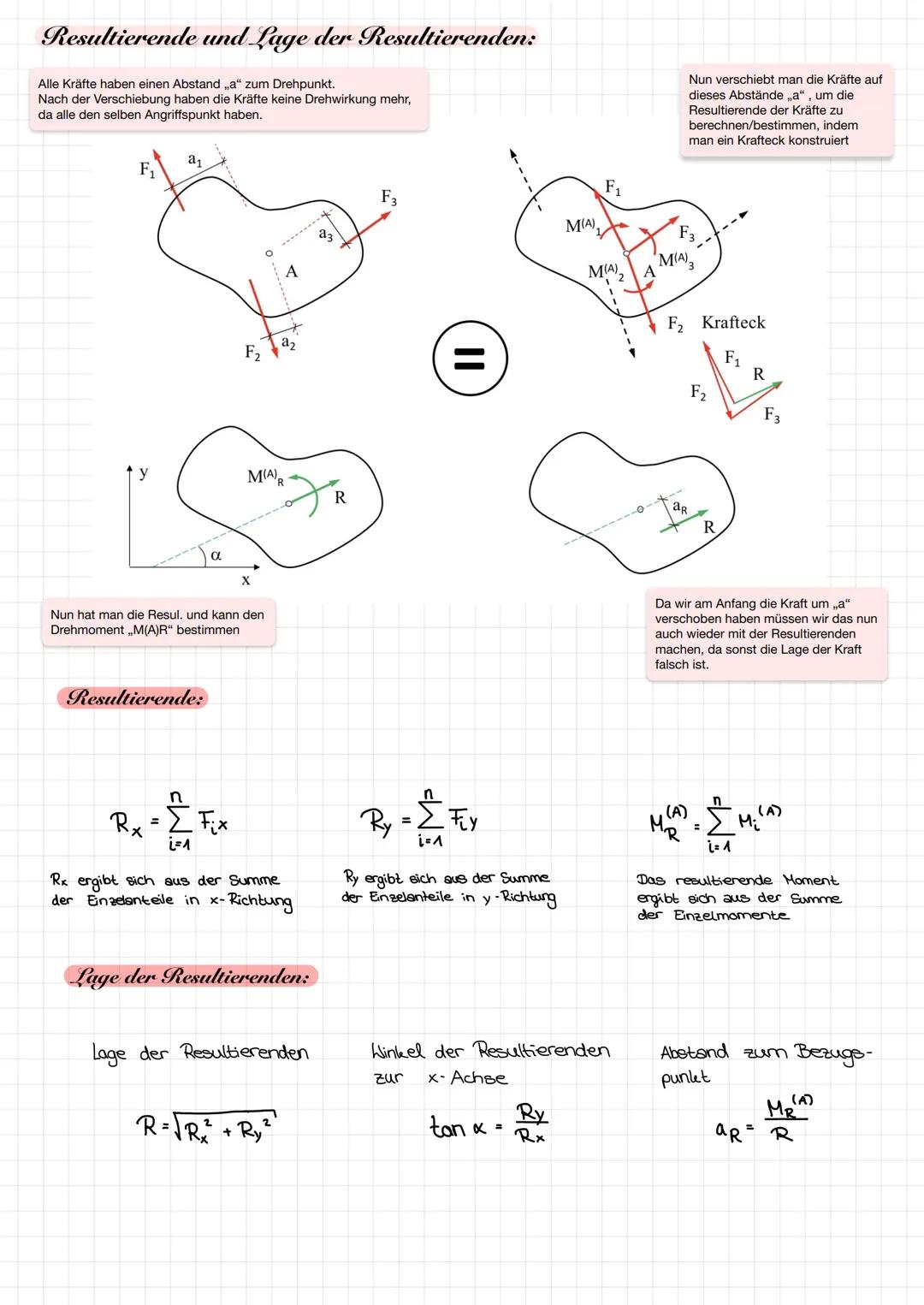

Resultierende und Lage bestimmen

Berechnung der Resultierenden

Die Komponenten der Resultierenden ergeben sich durch die Summe der Einzelkräfte in $x$- und $y$-Richtung.

• Komponenten: $R_x = \sum F_{ix}$ und $R_y = \sum F_{iy}$
• Betrag: $R = \sqrt{R_x^2 + R_y^2}$
• Richtung: $\tan \alpha = \frac{R_y}{R_x}$

Lage der Resultierenden

• Hebelarm der Resultierenden: $a_R = \frac{M_R^{(A)}}{R}$

Beispiel: Gegeben $M_R^{(A)} = 15\,kNm$, $R = 19,85\,kN$. $a_R = \frac{15}{19,85} \approx 0,756\,m$

💡 Tipp: Setze die Vorzeichen der Einzelmomente je nach Drehrichtung konsequent ein.

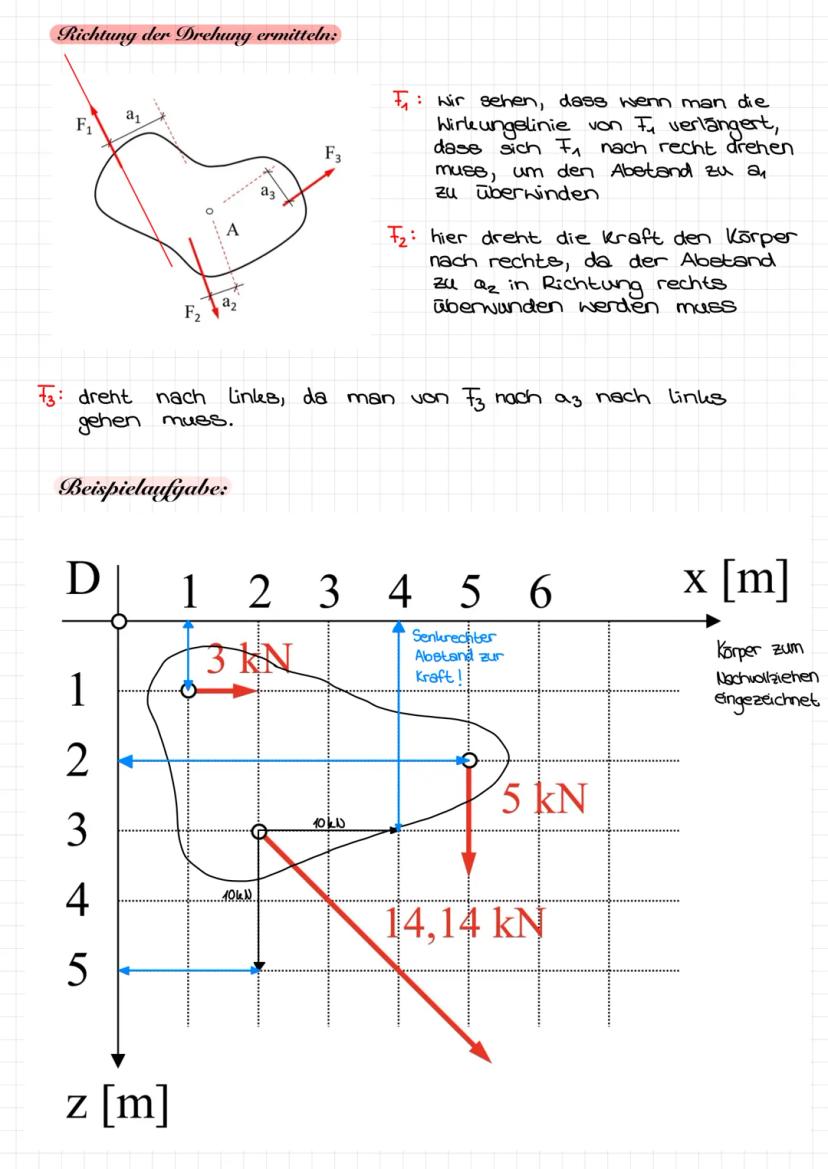

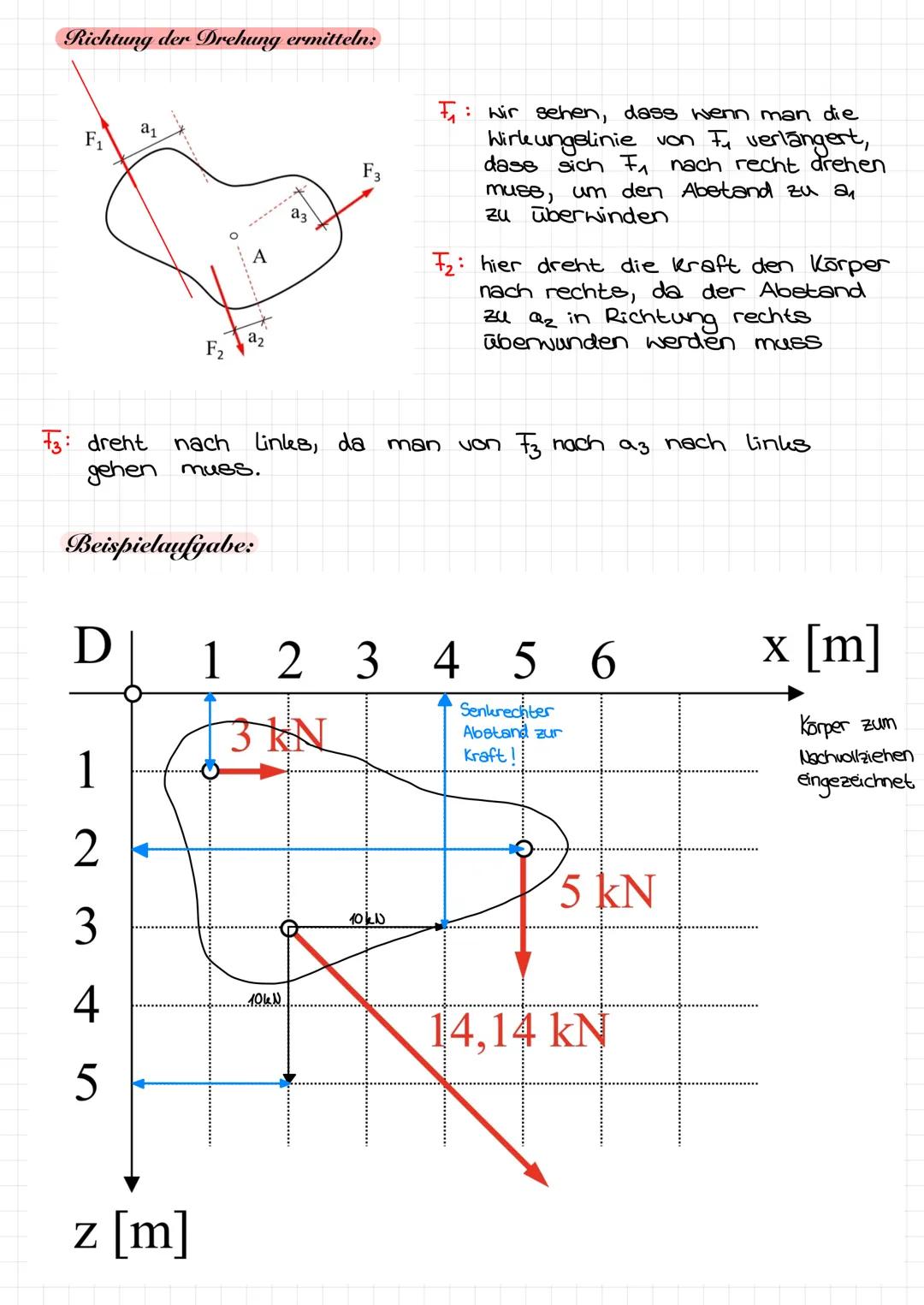

Richtung der Drehung & Beispiel

Drehrichtung ermitteln

Die Drehrichtung hängt davon ab, wie die Kraft um den Bezugspunkt herumläuft.

• Rechtsdrehend: Kraft dreht den Körper im Uhrzeigersinn.
• Linksdrehend: Kraft dreht den Körper gegen den Uhrzeigersinn.

Zerlegung bei Winkeln

• $45^\circ$-Winkel: Bei Kräften unter $45^\circ$ sind die $x$- und $y$-Komponenten gleich groß.

💡 Tipp: Stell dir den Drehpunkt als feste Nadel vor und drücke gedanklich in Kraftrichtung gegen den Körper, um die Drehrichtung zu sehen.

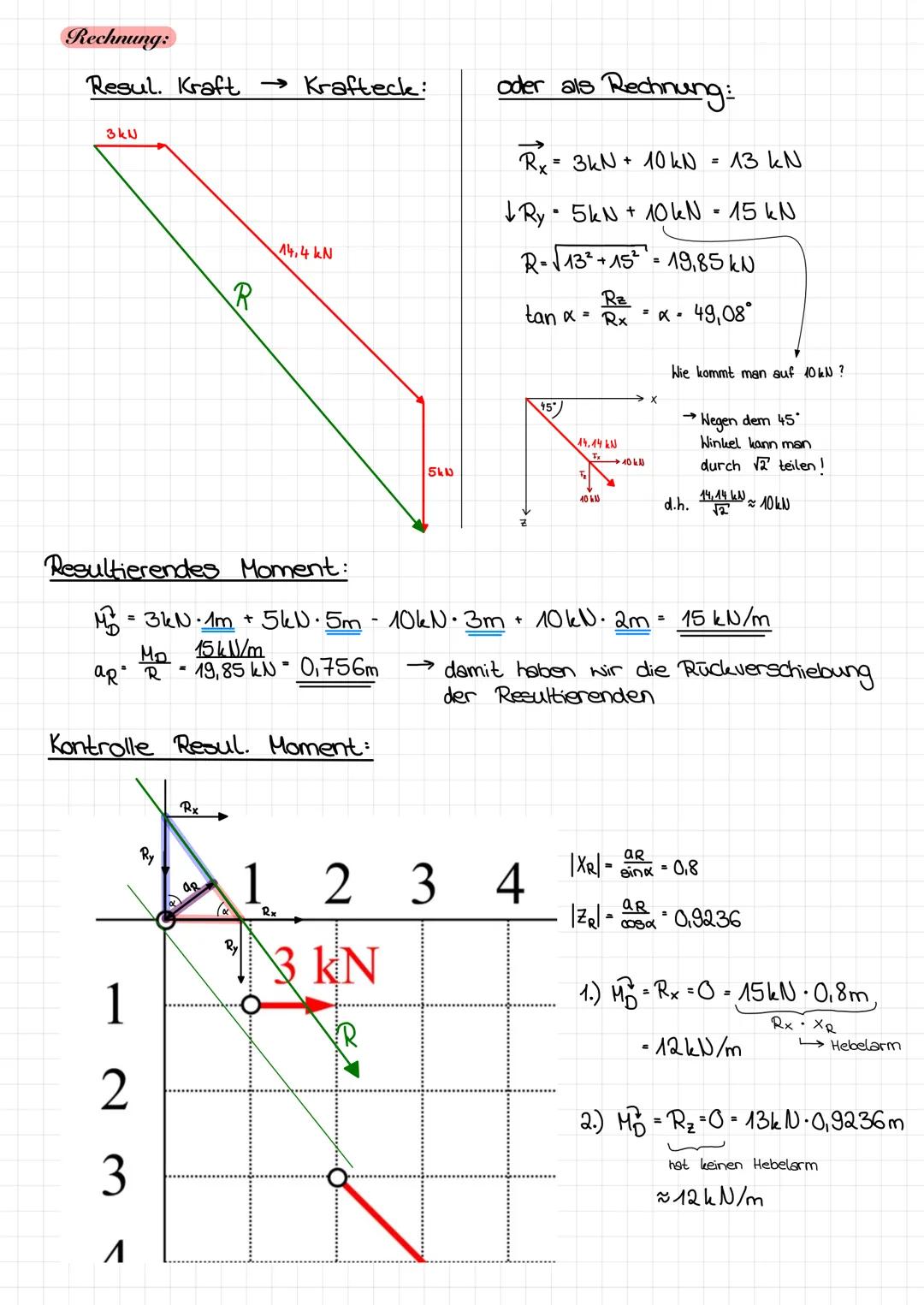

Berechnungsbeispiel

Resultierende Kraft & Moment

• Kräfte: $R_x = 13\,kN$, $R_y = 15\,kN$
• Betrag: $R = \sqrt{13^2 + 15^2} \approx 19,85\,kN$
• Moment: $M = 15\,kNm$

Hebelarm der Resultierenden

• Rückverschiebung: $a_R = \frac{15\,kNm}{19,85\,kN} \approx 0,756\,m$

💡 Tipp: Nutze zur Kontrolle die Zerlegung von $R$ in $R_x$ und $R_y$, um das resultierende Moment über die Koordinatenachsen abzugleichen.

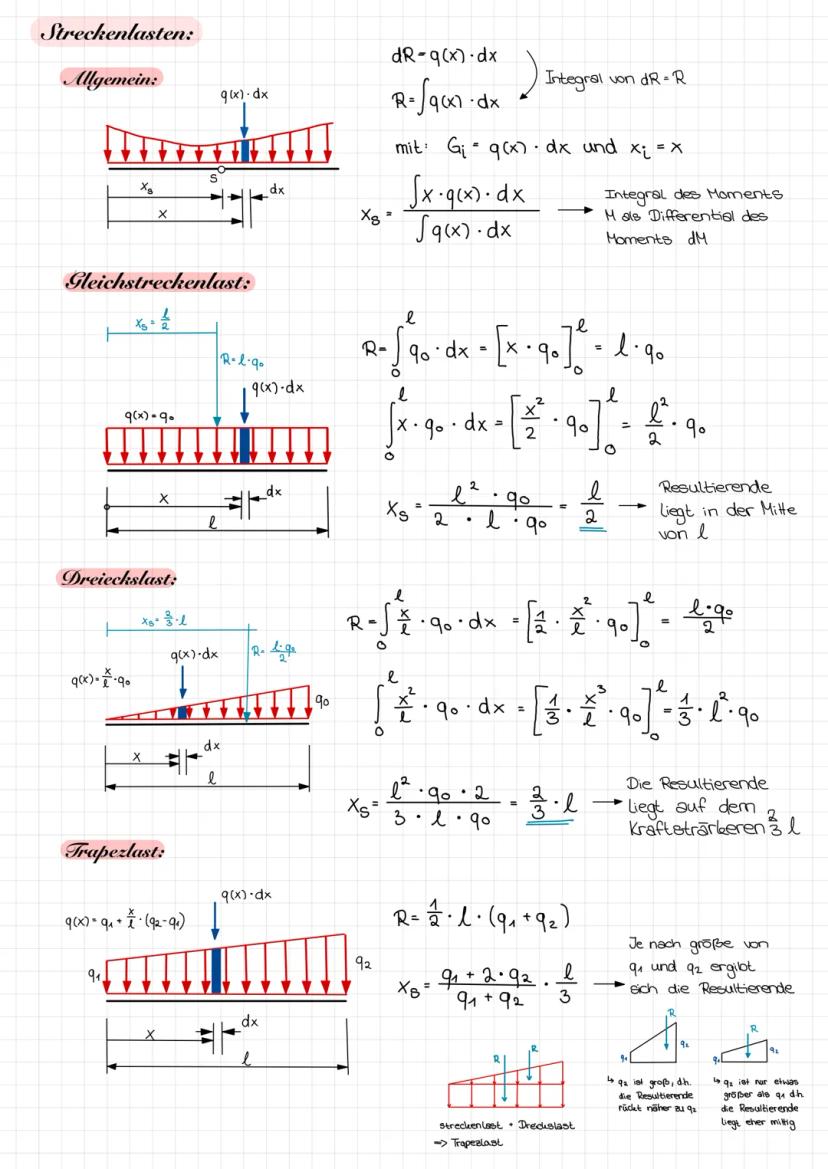

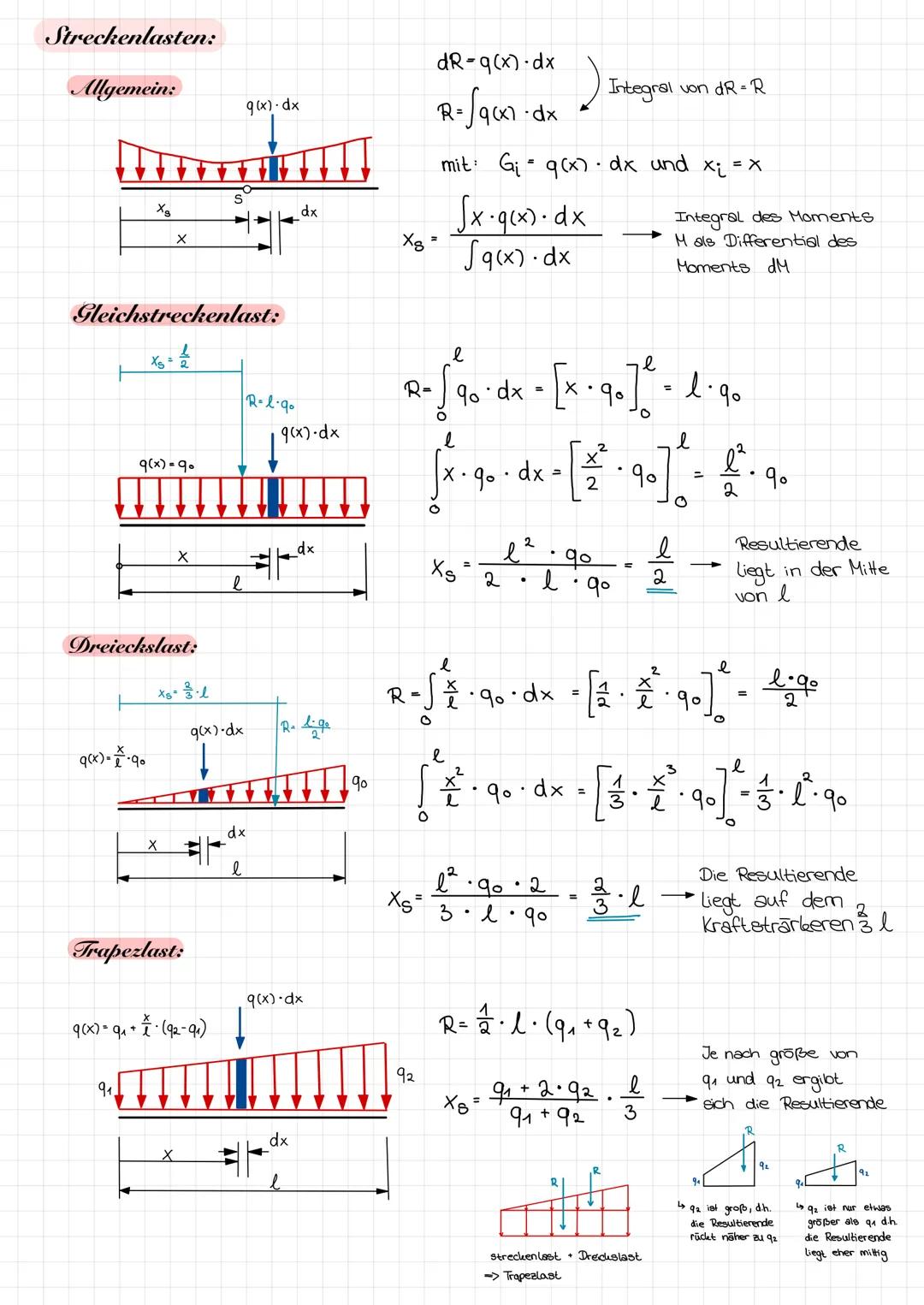

Streckenlasten

Typen von Streckenlasten

Streckenlasten $q(x)$ werden für Berechnungen durch eine einzige Resultierende $R$ im Schwerpunkt $x_s$ ersetzt.

• Gleichstreckenlast: $R = q_0 \cdot l$ bei $x_s = \frac{l}{2}$
• Dreieckslast: $R = \frac{1}{2} \cdot q_0 \cdot l$ bei $x_s = \frac{2}{3} \cdot l$ (von der Spitze aus)
• Trapezlast: $R = \frac{1}{2} \cdot l \cdot (q_1 + q_2)$

💡 Tipp: Zerlege eine Trapezlast für eine einfachere Berechnung immer in eine Rechteck- und eine Dreieckslast.
