Diese Präsentation von Amelia & Ashley zeigt euch alles Wichtige über Brennstoffzellen. Ihr lernt, wie diese faszinierende Technologie funktioniert und wo sie heute schon eingesetzt wird.
Die beiden haben das Thema super strukturiert aufgebaut. Von der Geschichte bis zu den verschiedenen Typen ist alles dabei, was ihr für Referate oder Klausuren braucht.
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

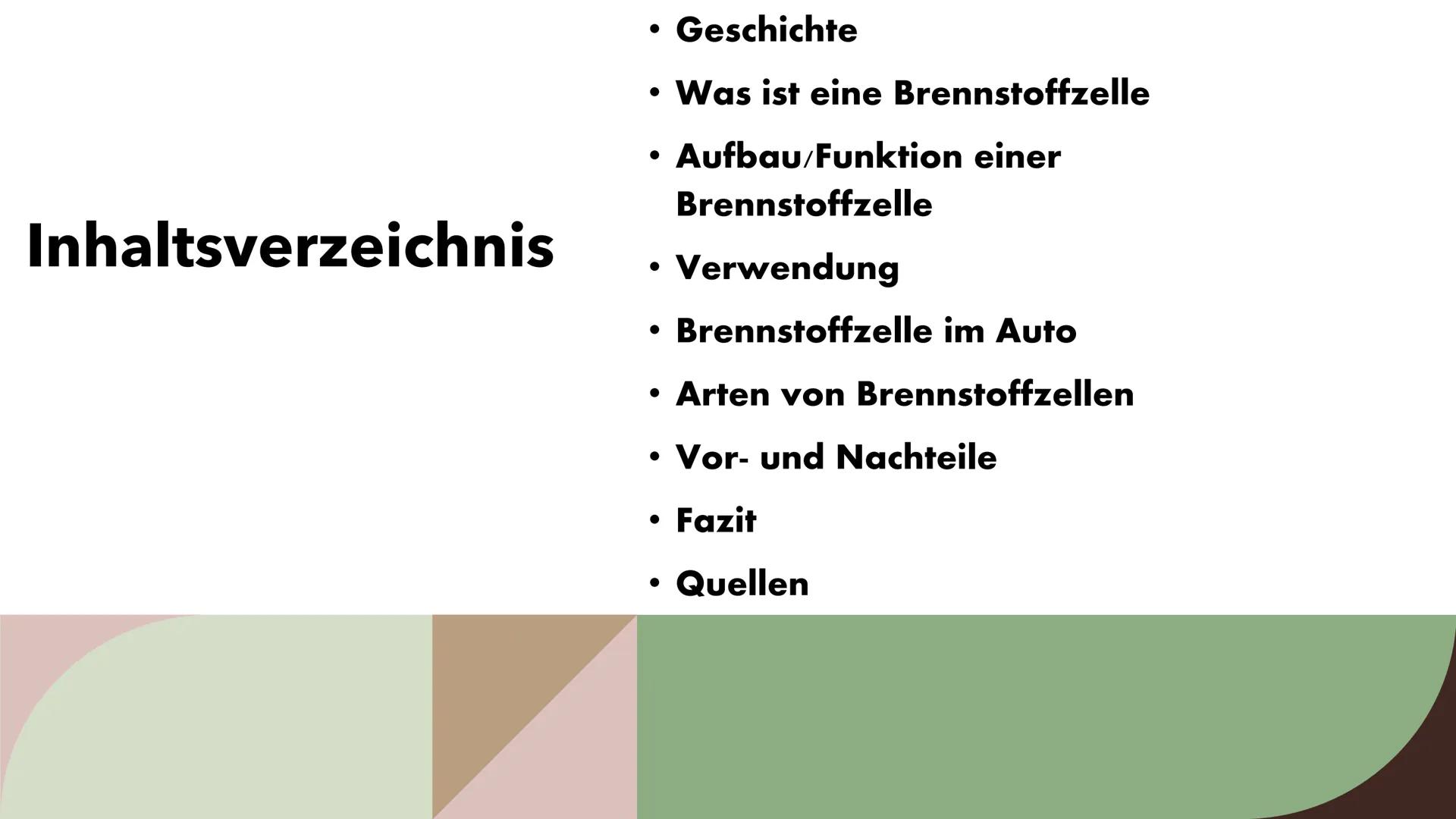

Das Inhaltsverzeichnis zeigt euch den perfekten Aufbau für ein Brennstoffzellen-Referat. Die Struktur führt logisch von den Grundlagen über die Technik bis zur praktischen Anwendung.
Besonders wichtig sind die Kapitel über Aufbau, Funktion und die verschiedenen Arten von Brennstoffzellen. Diese Themen kommen garantiert in eurer Prüfung dran!
Tipp: Merkt euch diese Gliederung – sie funktioniert auch für andere technische Themen super!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

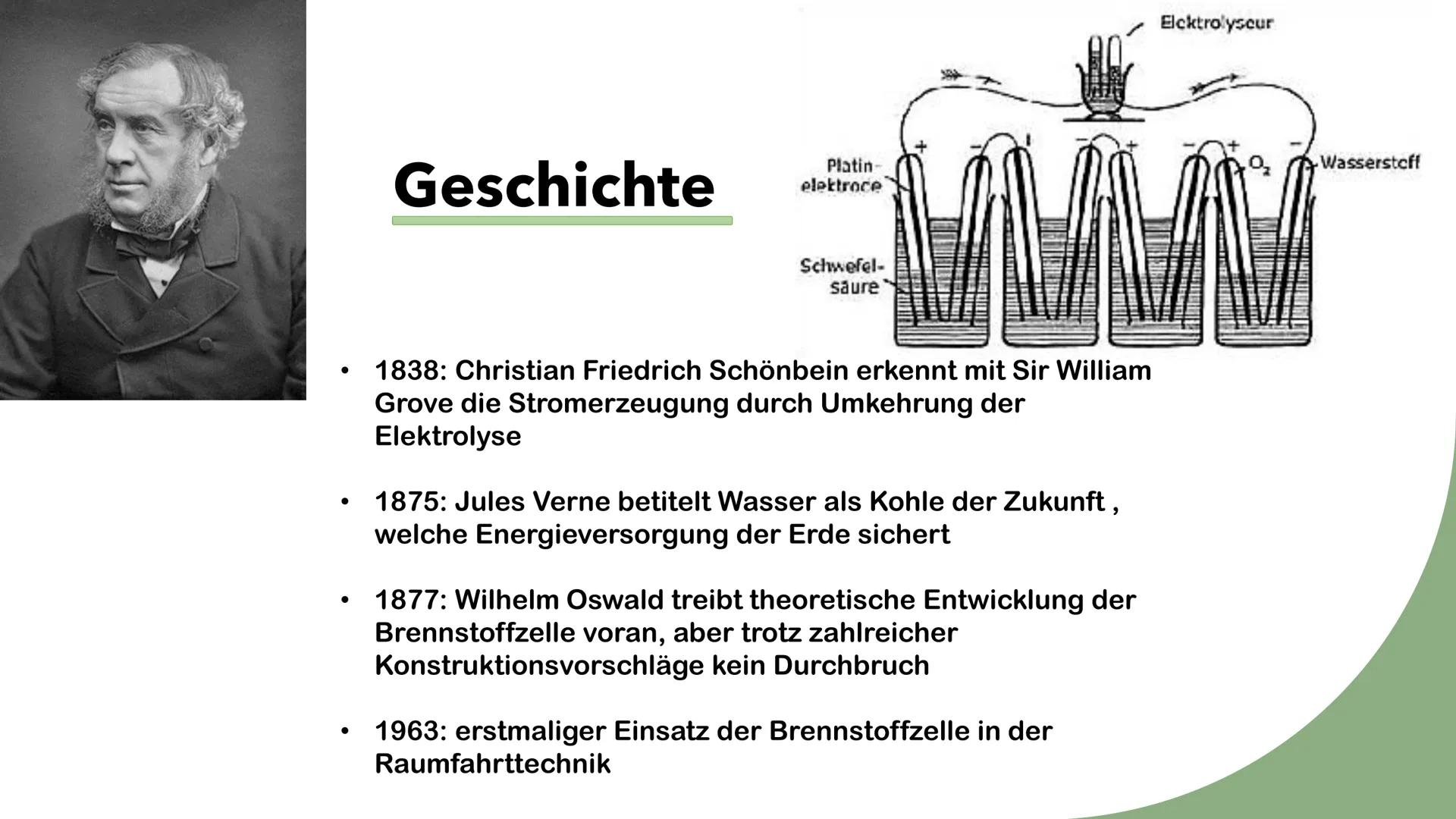

Die Brennstoffzelle ist älter als ihr denkt! Schon 1838 entdeckten Christian Friedrich Schönbein und Sir William Grove das Grundprinzip durch die Umkehrung der Elektrolyse.
Jules Verne war seiner Zeit weit voraus: Er nannte 1875 Wasser die "Kohle der Zukunft" für die Energieversorgung. Wilhelm Oswald trieb 1877 die Theorie voran, aber der praktische Durchbruch kam erst später.
Der große Moment kam 1963 mit dem ersten Einsatz in der Raumfahrttechnik. Dort bewies die Brennstoffzelle ihre Zuverlässigkeit unter extremen Bedingungen.
Merke dir: Die Brennstoffzelle wurde zuerst im Weltraum erfolgreich eingesetzt!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

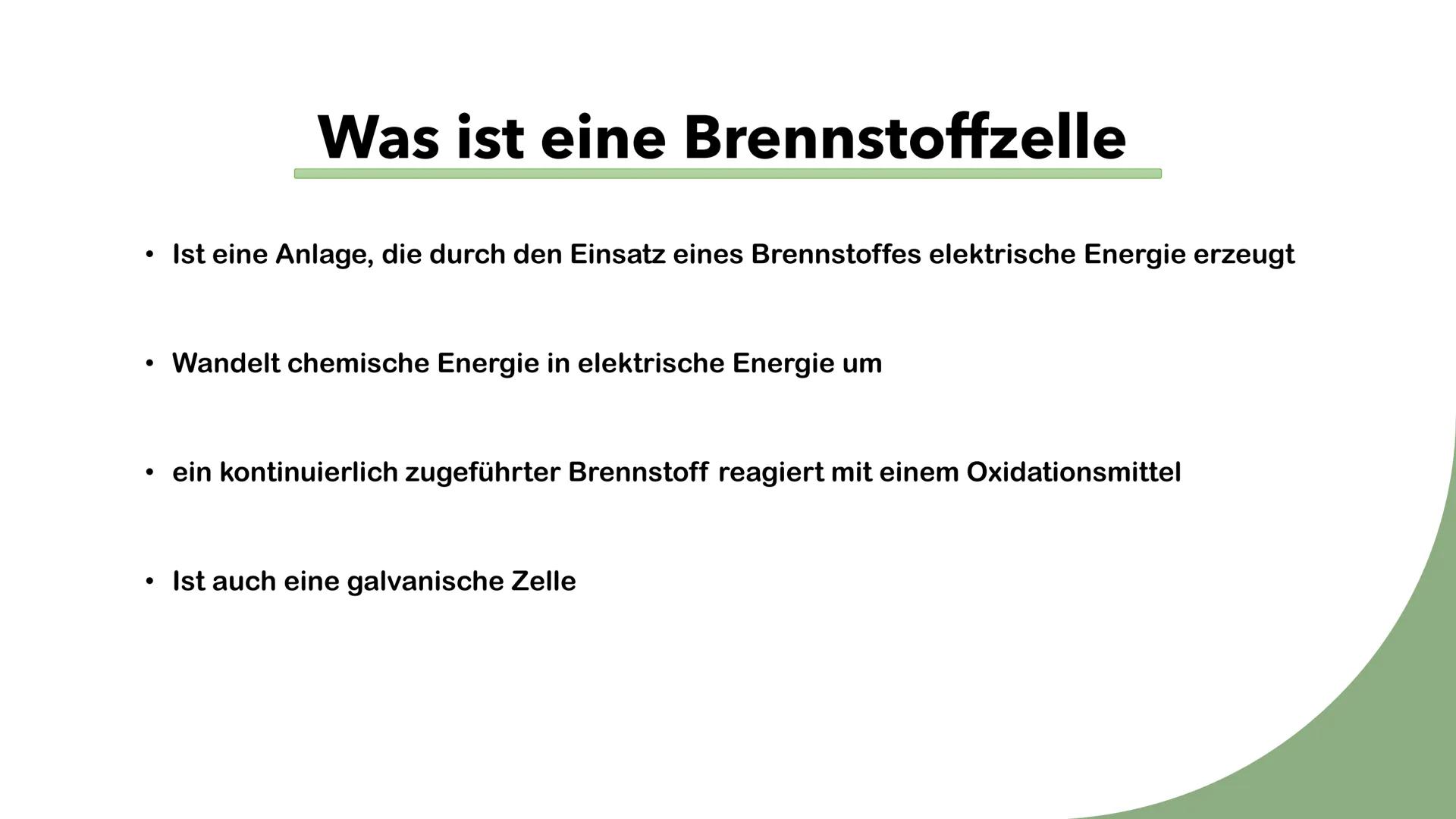

Eine Brennstoffzelle ist im Grunde ein cleverer Energiewandler. Sie verwandelt chemische Energie direkt in elektrische Energie um – ohne den Umweg über Wärme wie bei normalen Kraftwerken.
Das Prinzip ist genial einfach: Ein kontinuierlich zugeführter Brennstoff (meist Wasserstoff) reagiert mit einem Oxidationsmittel (meist Sauerstoff aus der Luft). Dabei entsteht Strom!
Technisch gesehen ist sie eine galvanische Zelle – genau wie eure Batterie, nur dass sie dauerhaft mit "Futter" versorgt wird. Deshalb kann sie theoretisch unendlich lange Strom produzieren.
Easy zu merken: Brennstoffzelle = chemische Energie wird zu elektrischer Energie!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

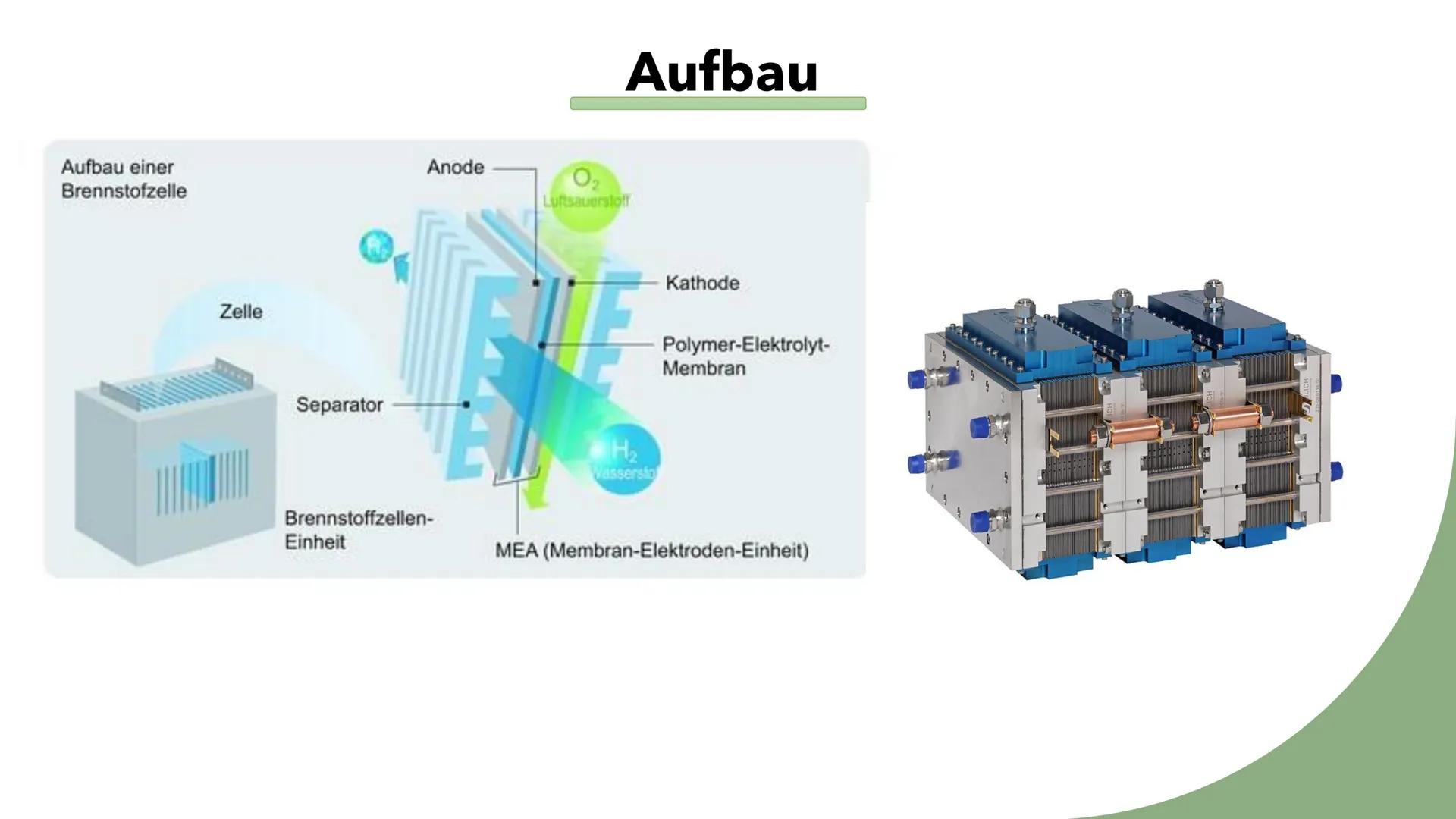

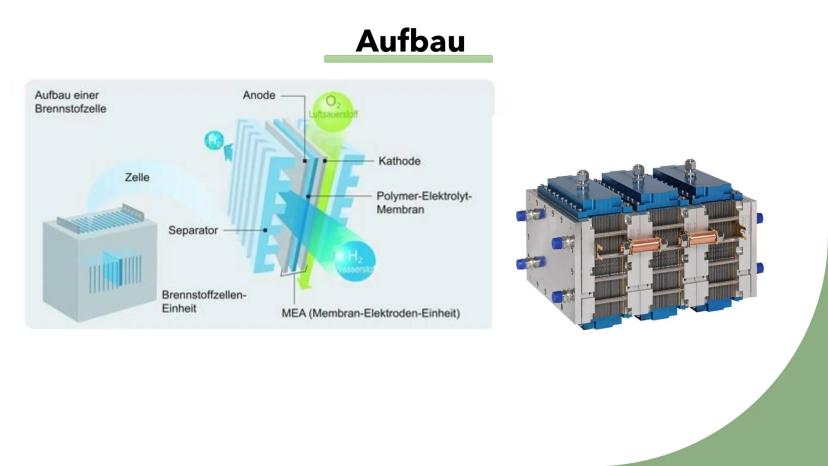

Der Aufbau einer Brennstoffzelle ist überraschend simpel! Das Herzstück ist die Polymer-Elektrolyt-Membran, die zwischen Anode und Kathode sitzt.
Die wichtigsten Teile sind die Anode (wo der Wasserstoff reinkommt), die Kathode (wo der Sauerstoff aus der Luft ankommt) und der Separator dazwischen. Diese Kombination nennt man MEA (Membran-Elektroden-Einheit).
Das Design ist so durchdacht, dass mehrere Zellen gestapelt werden können. So entstehen leistungsstarke Brennstoffzellen-Stacks für Autos oder Kraftwerke.
Visualisiere: Stell dir die Brennstoffzelle wie ein Sandwich vor – mit der Membran als "Käse" in der Mitte!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

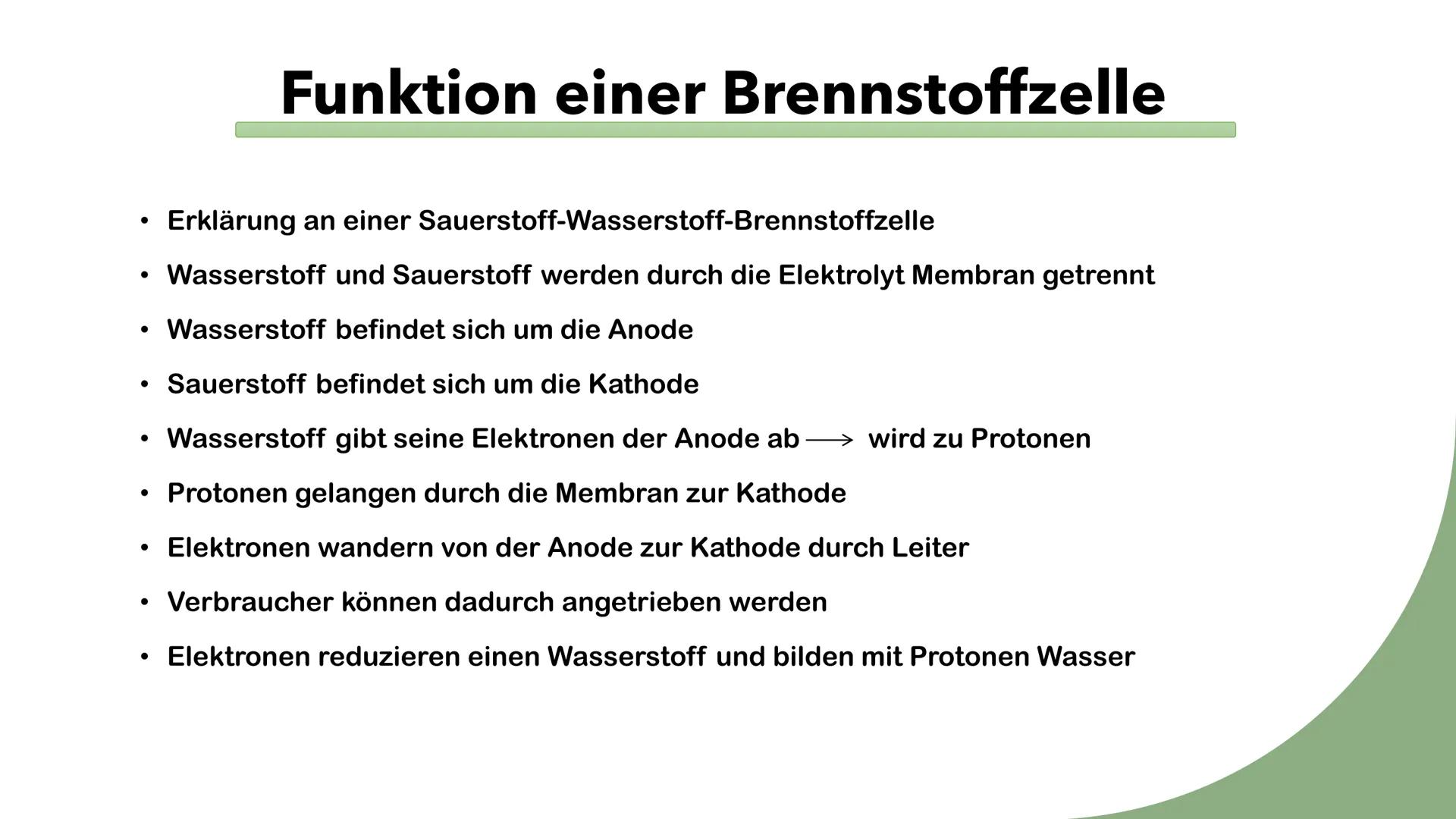

Jetzt wird's spannend! Die Funktion einer Wasserstoff-Sauerstoff-Brennstoffzelle ist wie ein perfekt choreographierter Tanz der Teilchen.
An der Anode passiert das: Wasserstoff gibt seine Elektronen ab und wird zu Protonen. Diese Protonen wandern durch die spezielle Membran zur Kathode. Die Elektronen müssen den "langen Weg" durch den äußeren Stromkreis nehmen – und genau das erzeugt euren Strom!
An der Kathode treffen sich alle wieder: Die Elektronen reduzieren Sauerstoff, der sich mit den Protonen zu Wasser verbindet. Das einzige "Abgas" ist also sauberes Wasser – genial, oder?
Merksatz: Wasserstoff rein, Strom und Wasser raus – sauberer geht's nicht!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

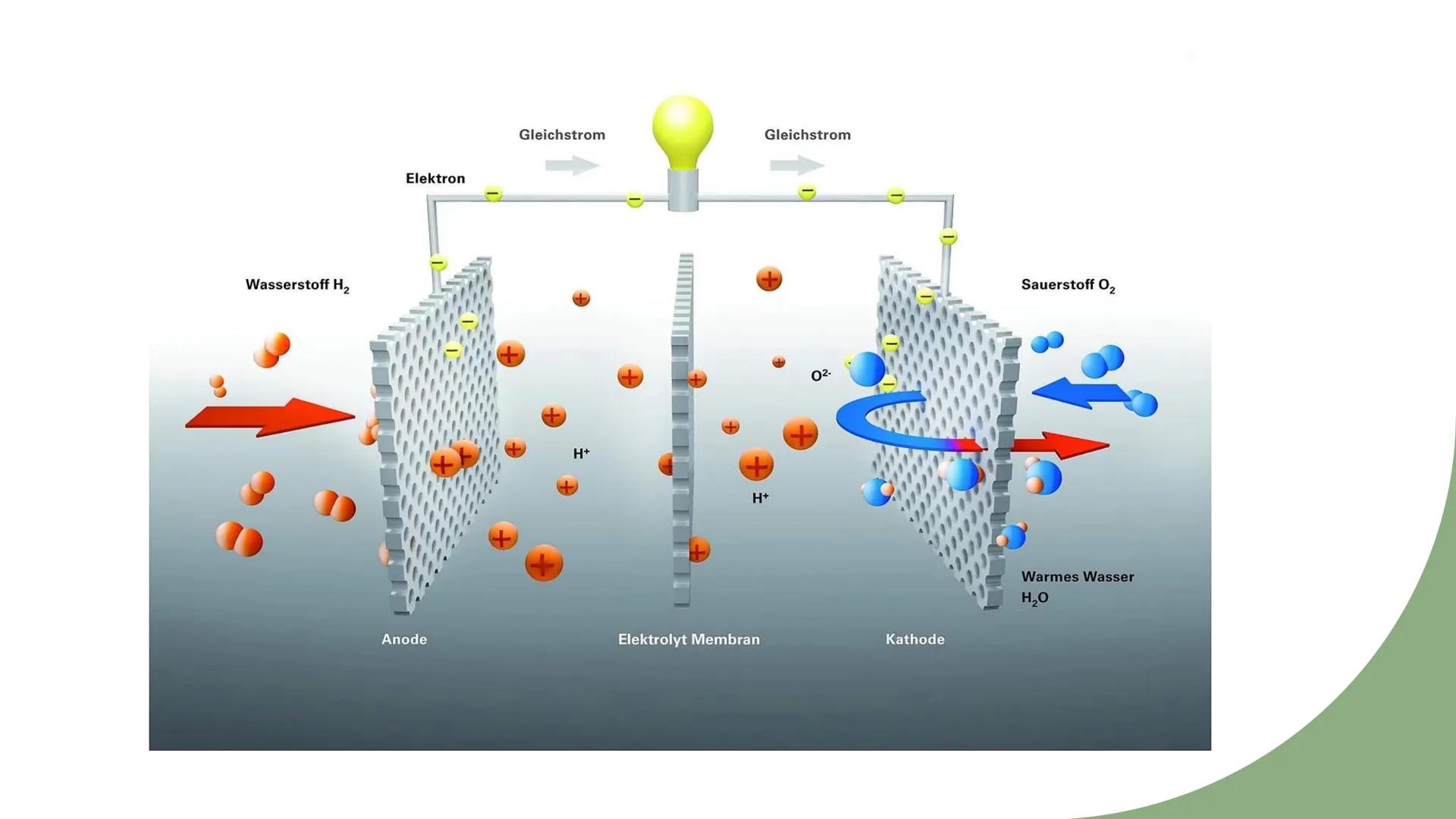

Dieses Schema zeigt euch perfekt, wie alles zusammenspielt! Wasserstoff H₂ kommt links rein, Sauerstoff O₂ rechts, und in der Mitte passiert die Magie.
Die Elektronen wandern außen rum und erzeugen Gleichstrom für eure Geräte. Die Protonen H⁺ gehen durch die Membran und treffen sich mit den Sauerstoff-Ionen O²⁻.
Das Endergebnis? Warmes Wasser H₂O als einziges "Abfallprodukt" – umweltfreundlicher geht's wirklich nicht! Diese Darstellung solltet ihr unbedingt skizzieren können.
Prüfungstipp: Lernt diese Darstellung auswendig – sie kommt in fast jeder Klausur vor!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

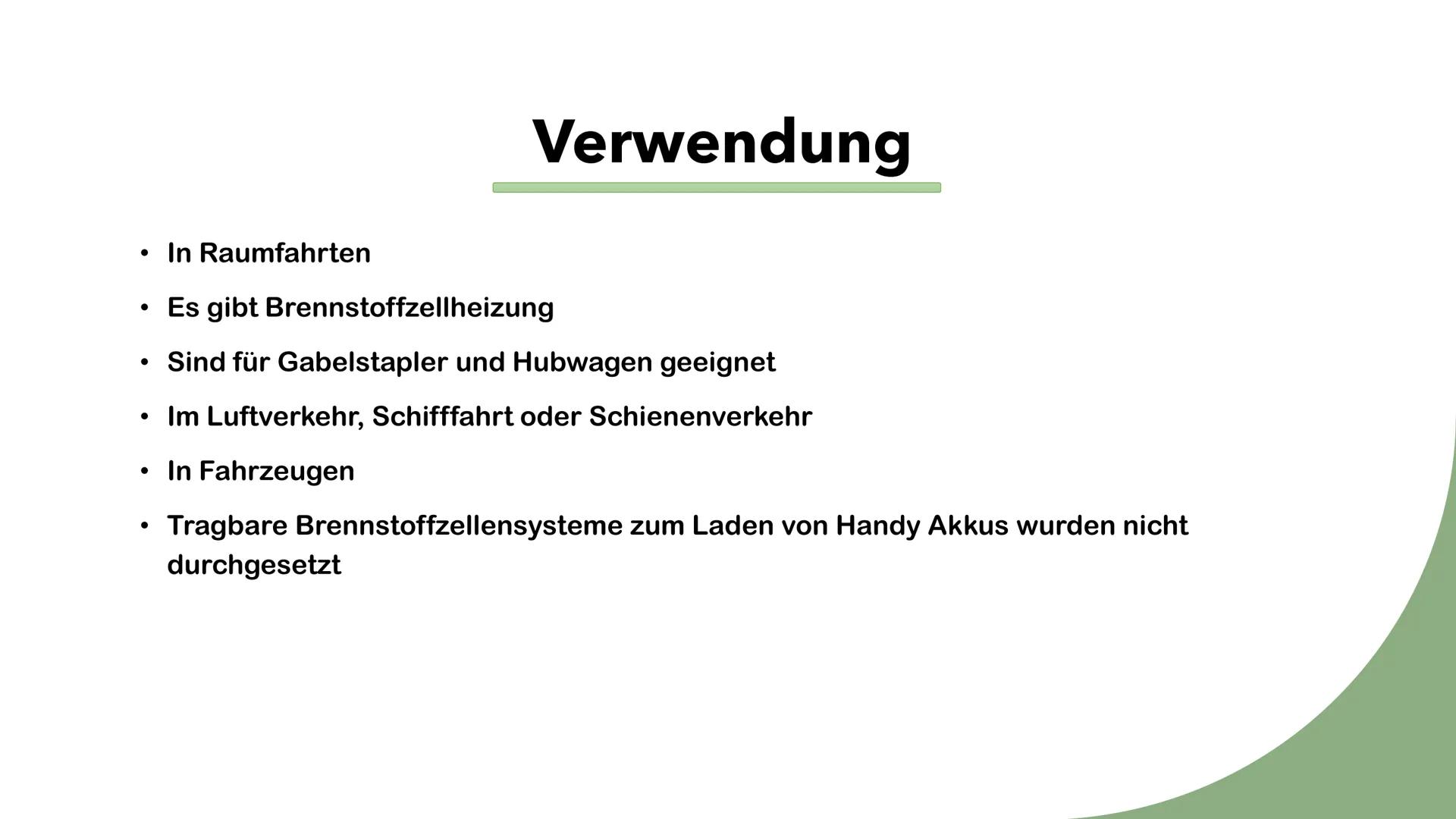

Brennstoffzellen sind echte Alleskönner! In der Raumfahrt haben sie schon seit den 60ern bewiesen, dass sie zuverlässig funktionieren – dort ist Versagen keine Option.
Auf der Erde findet ihr sie in Brennstoffzellheizungen für Häuser, in Gabelstaplern und Hubwagen in Lagerhallen. Sogar im Luftverkehr, der Schifffahrt und im Schienenverkehr werden sie getestet.
Fahrzeuge sind der große Trend – von Bussen über LKWs bis zu Pkws. Tragbare Systeme zum Handy-Laden haben sich allerdings nicht durchgesetzt – die Akkutechnik war einfach praktischer.
Zukunft: Brennstoffzellen könnten bald überall sein, wo saubere Energie gebraucht wird!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

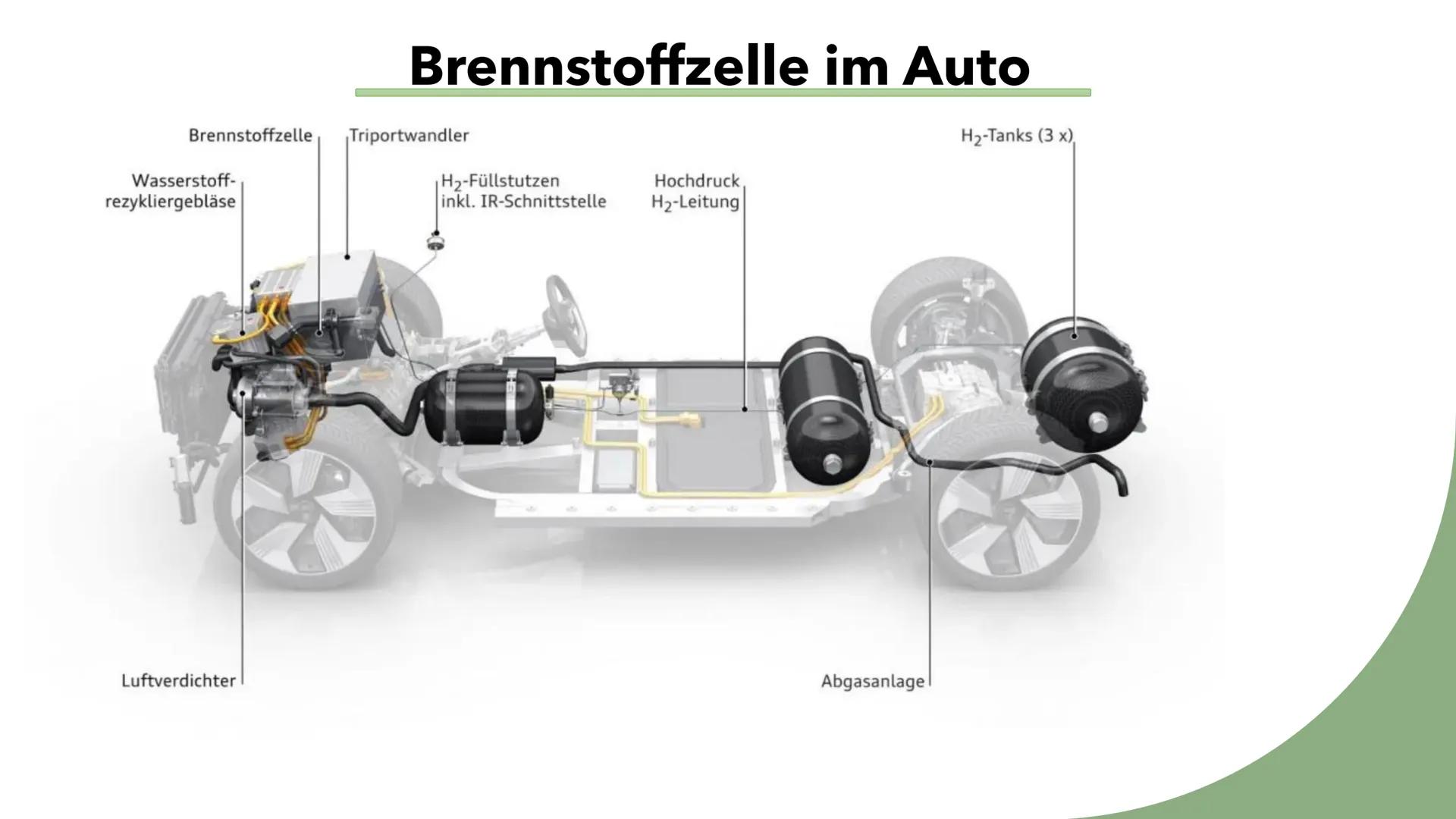

So sieht die Zukunft des Fahrens aus! Ein Brennstoffzellenauto hat mehrere H₂-Tanks (meist drei Stück), die den Wasserstoff unter Hochdruck speichern.
Die Brennstoffzelle wandelt den Wasserstoff in Strom um, der über einen Triportwandler zum Motor geht. Das Wasserstoff-Rezykliergebläse sorgt dafür, dass nichts verschwendet wird.
Tanken ist fast so schnell wie bei Benzin – einfach an den H₂-Füllstutzen mit IR-Schnittstelle anschließen. Der Luftverdichter sorgt für optimale Sauerstoffzufuhr, und die Abgasanlage führt nur Wasserdampf ab.
Coole Sache: Wasserstoffautos fahren genauso wie normale Autos, nur viel sauberer!
Melde dich an, um den Inhalt zu sehen.
Kostenlos!
Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

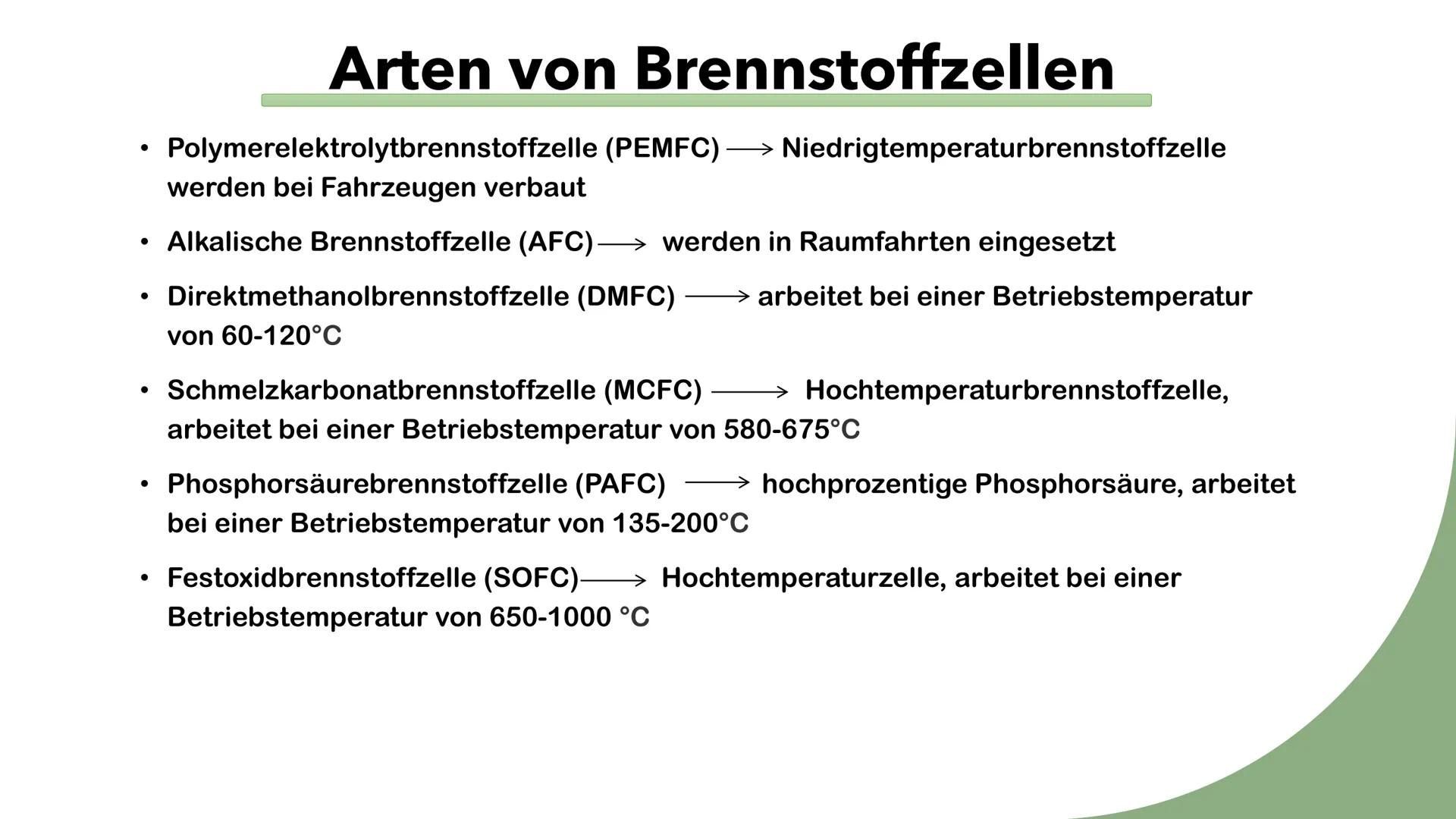

Es gibt sechs wichtige Arten von Brennstoffzellen, die je nach Einsatzzweck unterschiedliche Temperaturen brauchen. Die PEMFC (Polymerelektrolytbrennstoffzelle) ist eine Niedrigtemperatur-Variante, die in Fahrzeugen verbaut wird.
AFC (Alkalische Brennstoffzelle) kommt in der Raumfahrt zum Einsatz, während DMFC (Direktmethanolbrennstoffzelle) bei 60-120°C arbeitet. Die Hochtemperatur-Champions sind MCFC und SOFC .
Die PAFC (Phosphorsäurebrennstoffzelle) arbeitet mit hochprozentiger Phosphorsäure bei 135-200°C. Jeder Typ hat seine speziellen Vor- und Nachteile je nach Anwendung.
Faustregel: Niedrige Temperaturen für mobile Anwendungen, hohe Temperaturen für stationäre Kraftwerke!
