Historische Resonanzkatastrophe Beispiele und ihre Bedeutung

Die berühmteste Resonanzkatastrophe ereignete sich 1940 bei der Tacoma Narrows Bridge. Diese spektakuläre Brückenkatastrophe führte zu grundlegenden Änderungen im Brückenbau. Ein weiteres historisches Beispiel ist der Vorfall von 1831, als eine Truppe Soldaten beim Marschieren im Gleichschritt eine Brücke zum Einsturz brachte.

Highlight: Seit diesen Vorfällen ist das Phänomen der Brücken Resonanzkatastrophe ein zentraler Aspekt in der Konstruktion von Bauwerken.

Die Ingenieurwissenschaft hat aus diesen Ereignissen gelernt und entwickelte verschiedene Methoden, um eine Resonanzkatastrophe zu verhindern. Dazu gehören Dämpfungssysteme und die Vermeidung von kritischen Eigenfrequenzen.

Die Physik der Resonanzkatastrophe: Grundlagen und Beispiele

Die Resonanzkatastrophe ist ein faszinierendes physikalisches Phänomen, das unter bestimmten Bedingungen zu dramatischen Folgen führen kann. Bei diesem Prozess wird ein schwingungsfähiges System durch regelmäßige äußere Einwirkungen in seiner Eigenfrequenz angeregt, was zu immer stärkeren Schwingungen führt.

Definition: Eine Resonanzkatastrophe tritt auf, wenn die zugeführte Schwingungsenergie die Verlustenergie durch Dämpfung übersteigt, sodass die Amplitude unkontrolliert anwächst.

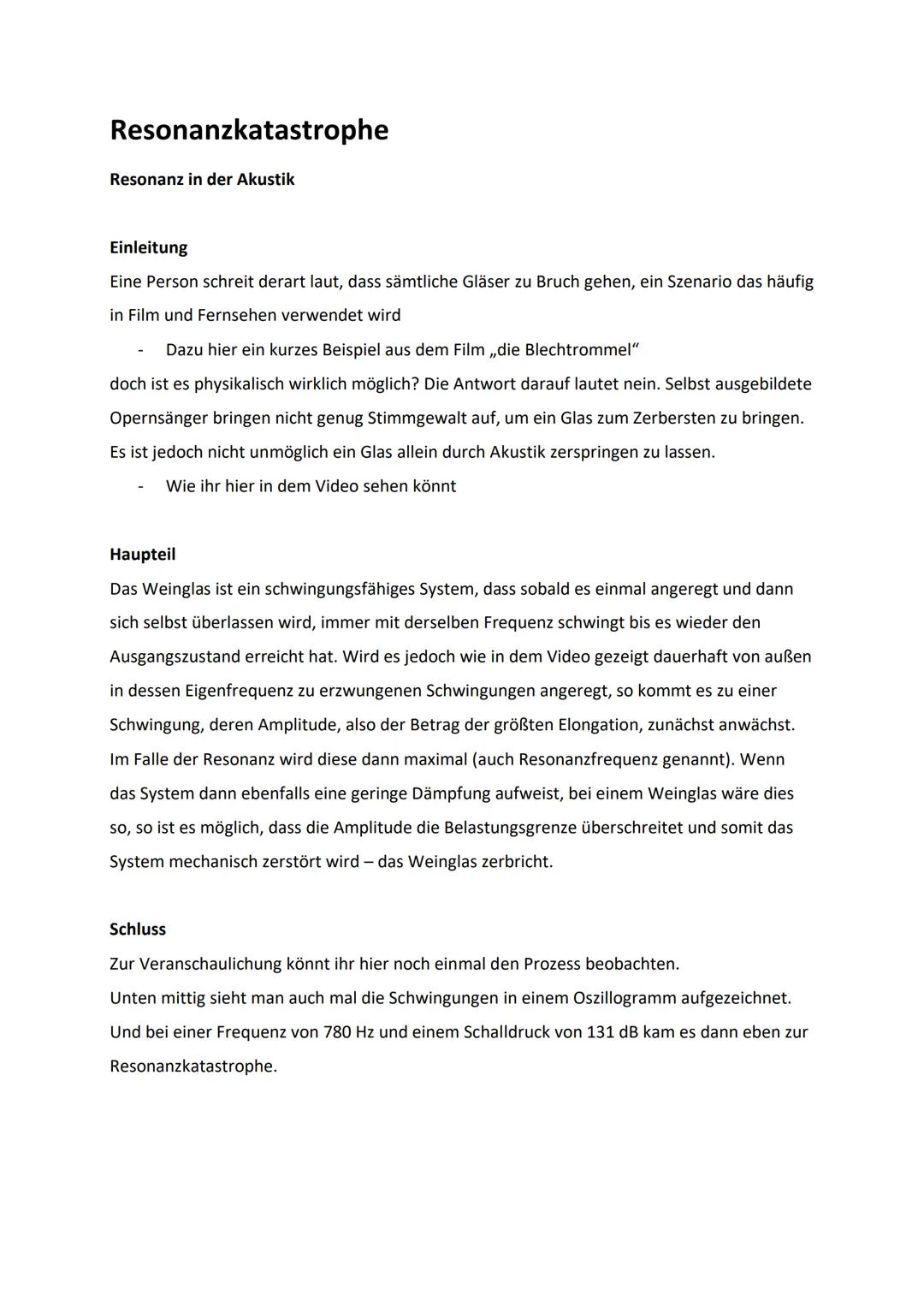

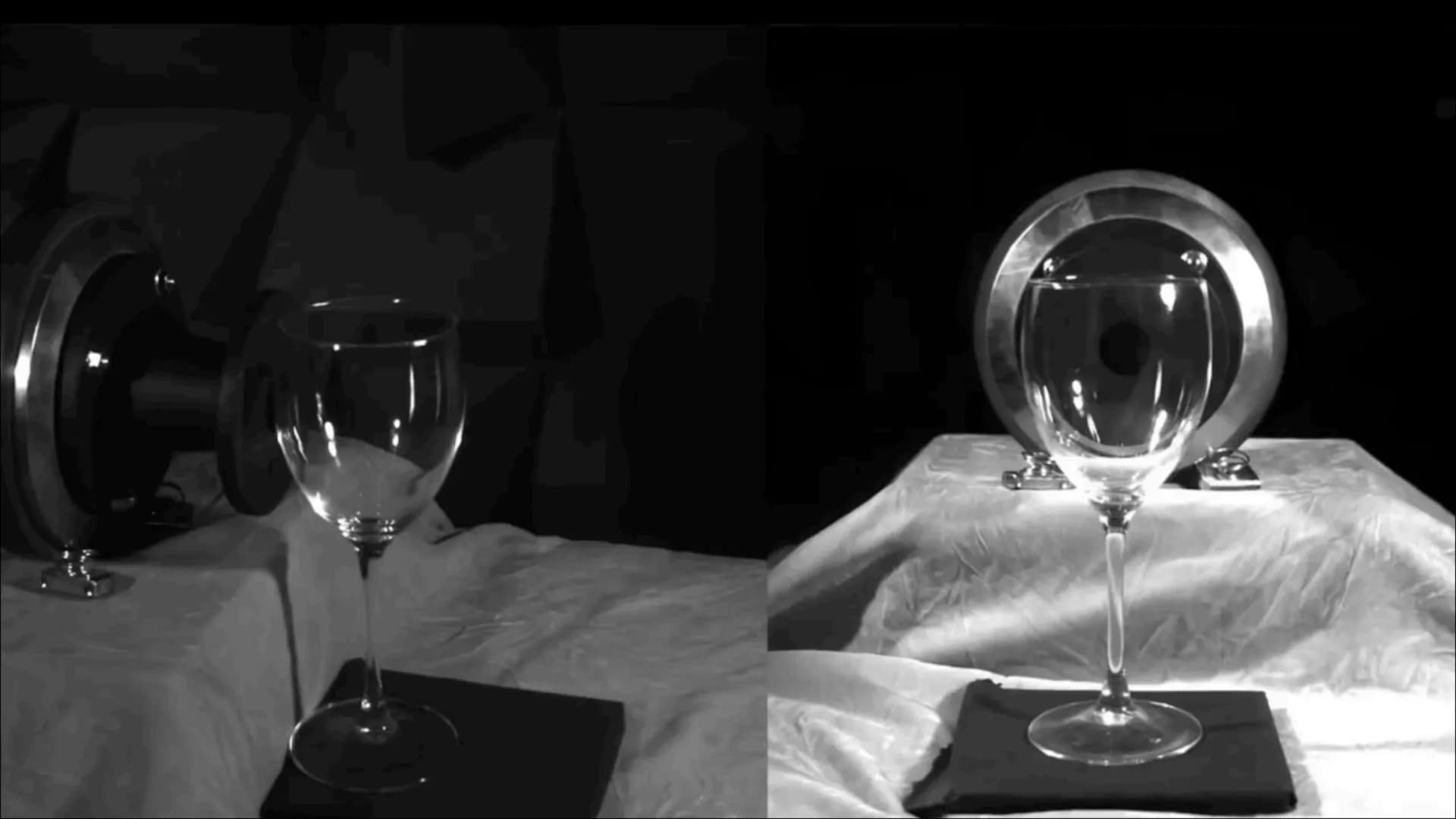

Ein klassisches Beispiel ist das Zerbrechen eines Weinglases durch Schallwellen. Entgegen der populären Darstellung in Filmen ist es nicht möglich, ein Glas allein durch die menschliche Stimme zu zerstören. Jedoch kann durch präzise elektronisch erzeugte Töne, die exakt der Eigenfrequenz des Glases entsprechen, tatsächlich eine Resonanzkatastrophe herbeigeführt werden.

Bei einer Frequenz von 780 Hz und einem Schalldruck von 131 dB kann ein typisches Weinglas zum Bersten gebracht werden. Dies geschieht, weil die Schwingungsamplitude so stark anwächst, dass sie die mechanische Belastungsgrenze des Materials überschreitet.

Praktische Anwendungen und Präventionsmaßnahmen

Um eine Resonanzkatastrophe zu verhindern, ist es essentiell, die Eigenfrequenz von Bauwerken und technischen Systemen zu kennen. Moderne Messverfahren und Simulationen ermöglichen eine präzise Vorhersage kritischer Frequenzen.

Beispiel: Bei modernen Brücken werden spezielle Dämpfungssysteme eingebaut, die verhindern, dass Wind oder regelmäßige Bewegungen eine gefährliche Resonanz erzeugen können.

Die Erkenntnisse aus historischen Katastrophen wie dem Tacoma Bridge Einsturz haben zu strengeren Bauvorschriften und besseren Sicherheitssystemen geführt. Heute werden bereits in der Planungsphase umfangreiche Analysen durchgeführt, um potenzielle Resonanzprobleme zu identifizieren und zu vermeiden.

Technische Aspekte der Resonanz und Schwingungen

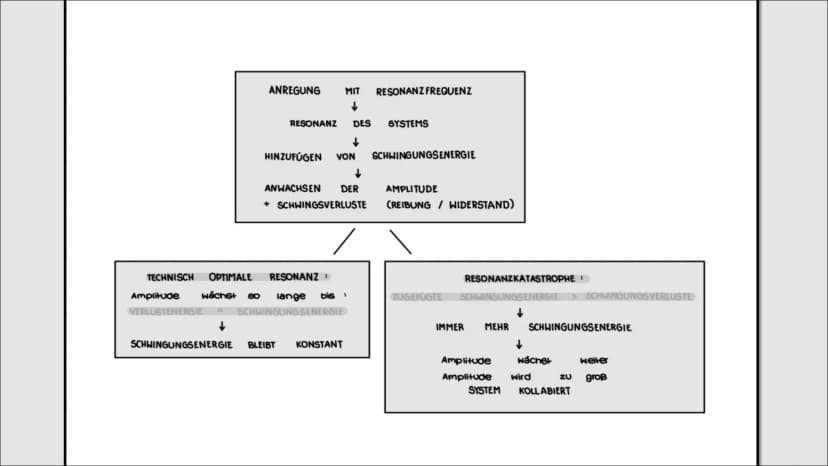

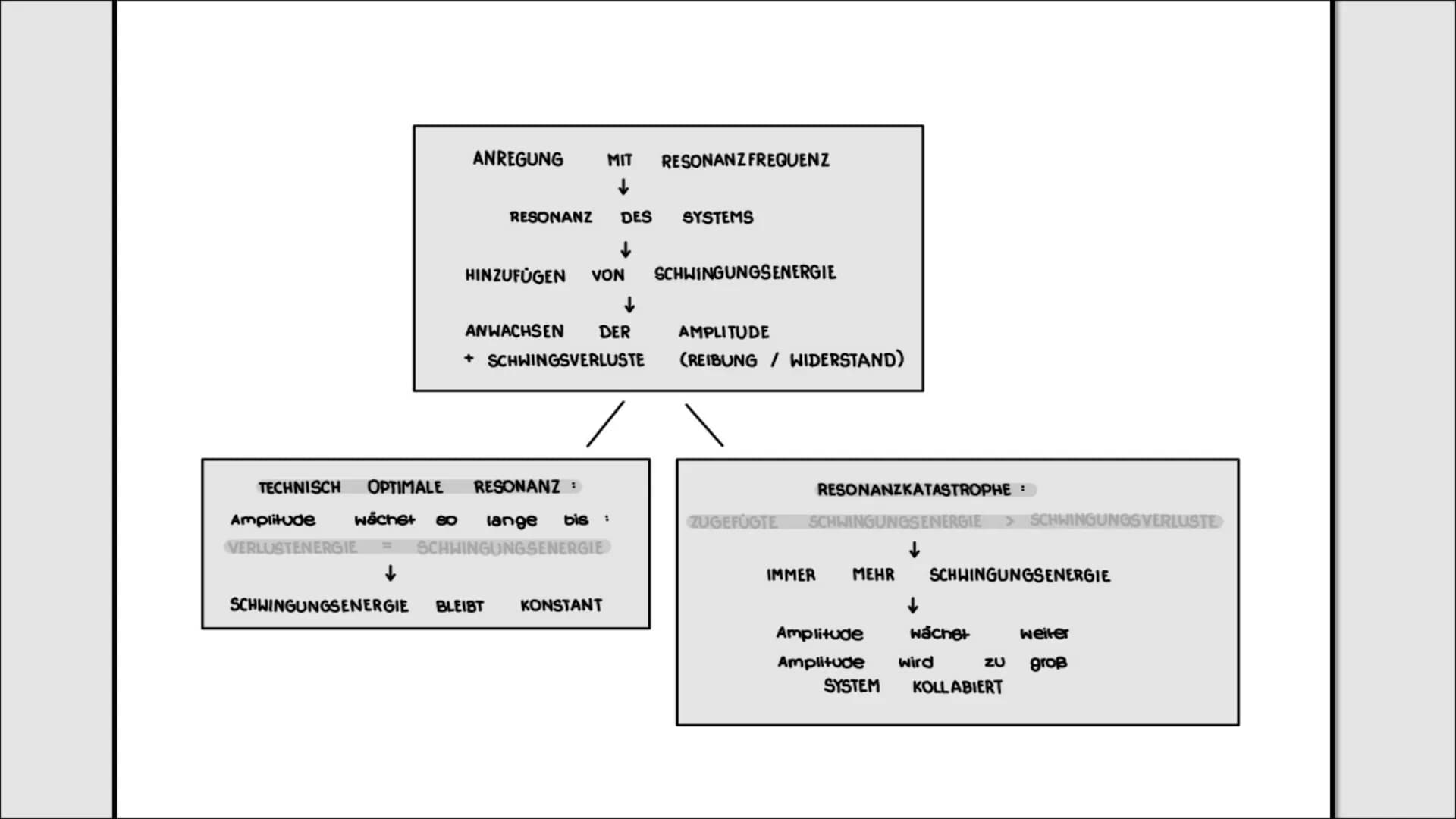

Die physikalischen Grundlagen der Resonanz basieren auf dem Zusammenspiel von Schwingungsenergie und Dämpfung. Bei der technisch optimalen Resonanz erreicht das System einen Gleichgewichtszustand, bei dem die Verlustenergie der zugeführten Schwingungsenergie entspricht.

Fachbegriff: Die Eigenfrequenz eines Systems ist die natürliche Schwingungsfrequenz, bei der es nach einmaliger Anregung weiterschwingt.

Bei einer Resonanzkatastrophe wird dieser Gleichgewichtszustand überschritten. Die kontinuierliche Energiezufuhr führt zu einem unkontrollierten Anwachsen der Amplitude, bis das System versagt.

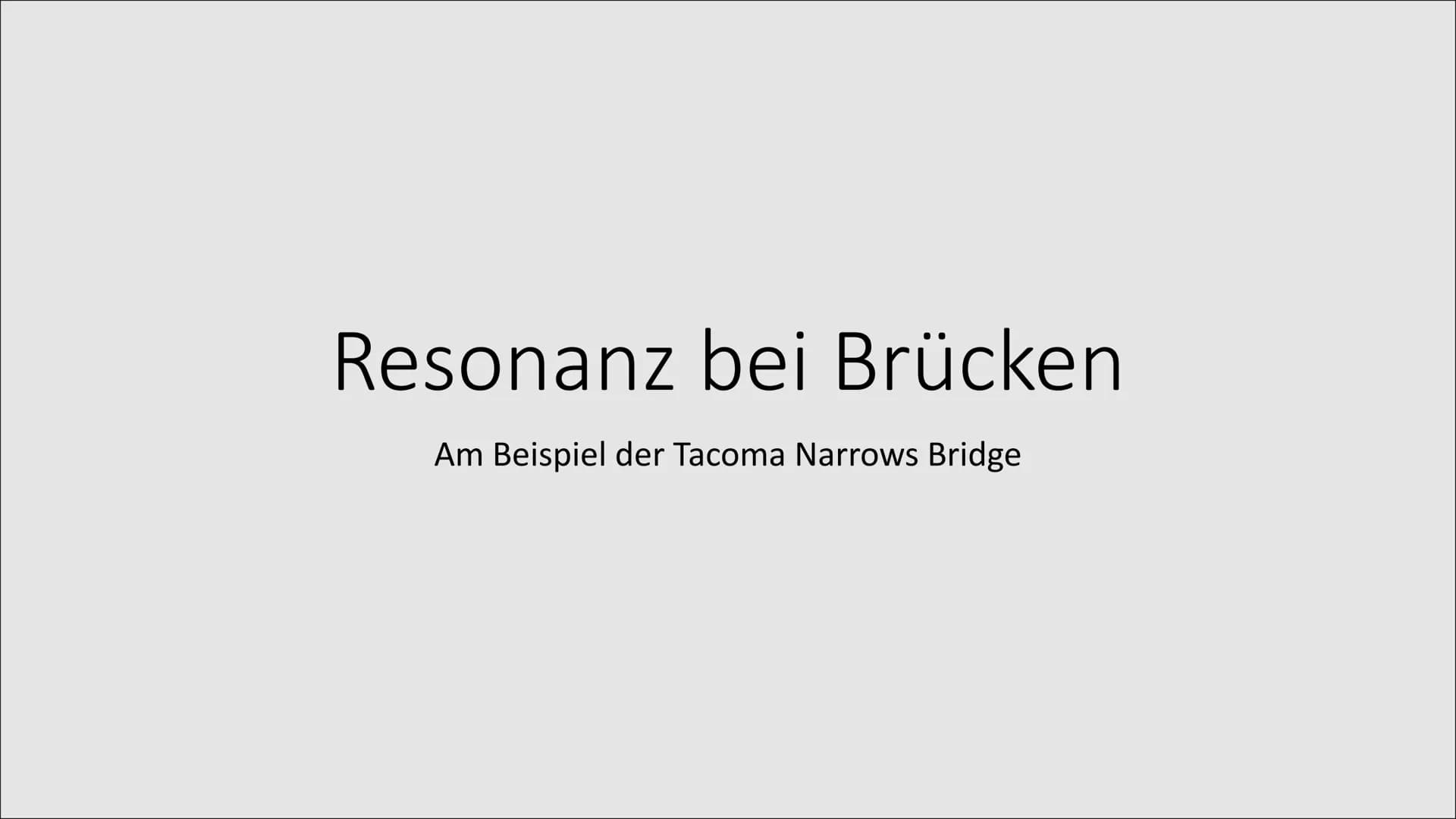

Die Tacoma Narrows Bridge: Anatomie einer Resonanzkatastrophe

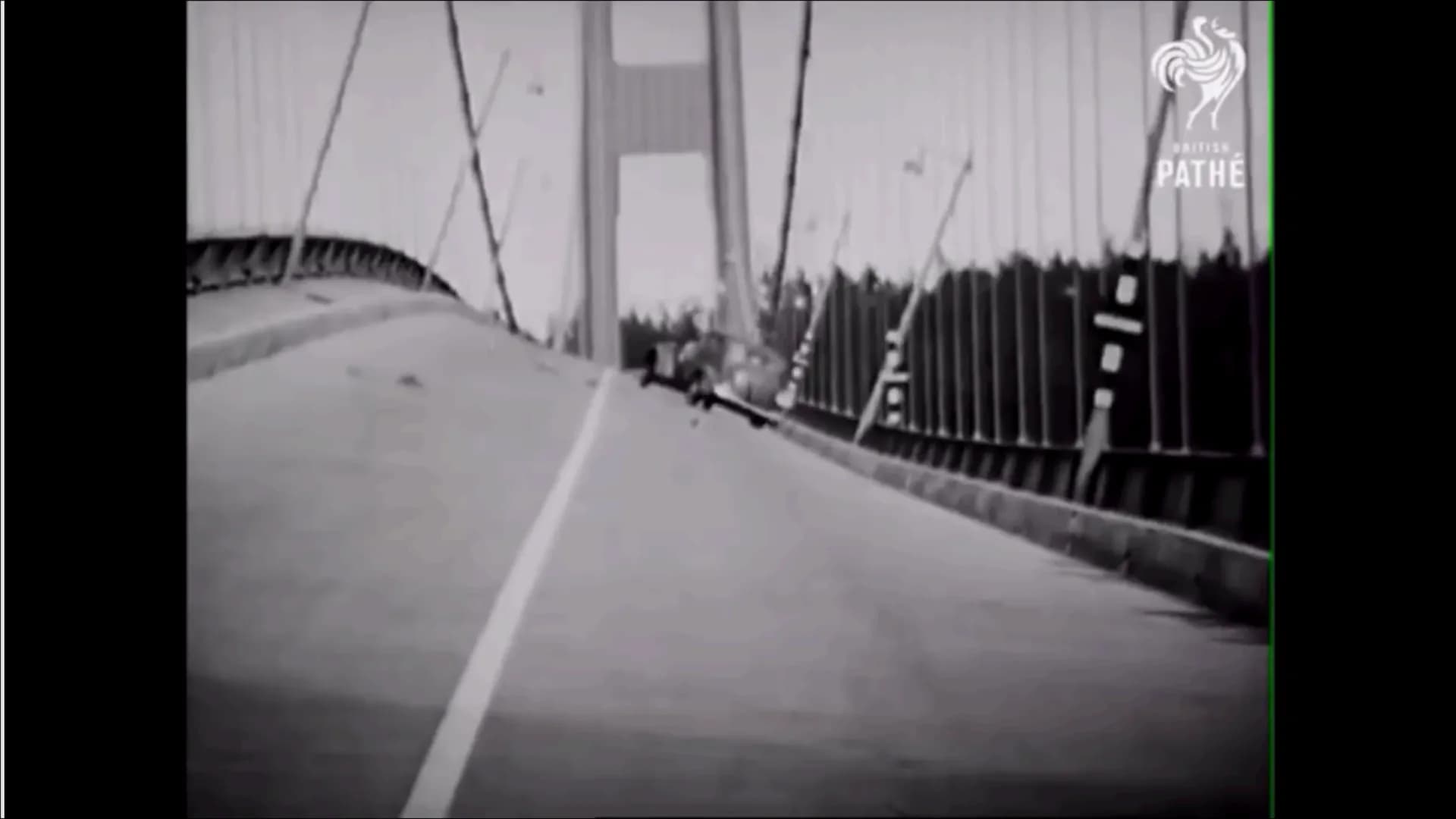

Die Tacoma Bridge ist eines der bekanntesten Beispiele für eine Resonanzkatastrophe in der Geschichte der Ingenieurskunst. Der dramatische Einsturz dieser Hängebrücke am 7. November 1940 führte zu grundlegenden Änderungen im Brückenbau und unserem Verständnis von Eigenfrequenz und Resonanz.

Definition: Eine Resonanzkatastrophe tritt auf, wenn die Schwingungsfrequenz einer äußeren Kraft mit der Eigenfrequenz eines Systems übereinstimmt, was zu immer stärkeren Schwingungen führt.

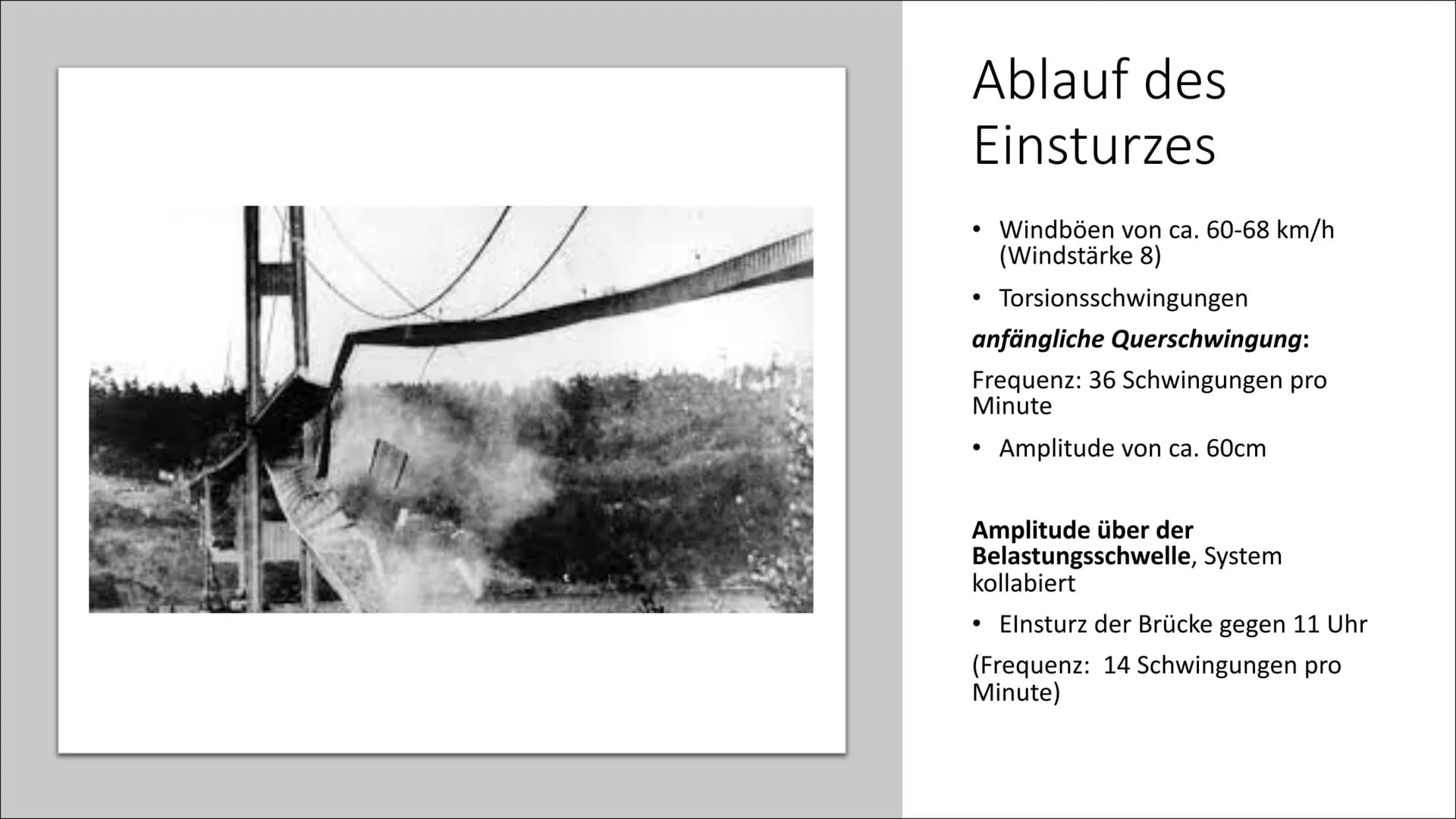

Die Zerstörung der Brücke begann an einem windigen Morgen mit Böen von 60-68 km/h. Was zunächst als normale Querschwingungen mit einer Frequenz von 36 Schwingungen pro Minute und einer Amplitude von etwa 60 Zentimetern begann, entwickelte sich zu gefährlichen Torsionsschwingungen. Das Brückendeck begann sich zu verdrehen, wobei die Schwingungsfrequenz auf 14 Schwingungen pro Minute abfiel - ein fataler Rhythmus, der perfekt mit der Eigenfrequenz der Konstruktion harmonierte.

Highlight: Die Amplitude der Schwingungen überschritt schließlich die Belastungsschwelle der Brücke, was zum vollständigen Systemkollaps führte. Der finale Einsturz ereignete sich gegen 11 Uhr vormittags.

Historische Bedeutung und Lehren aus der Resonanzkatastrophe

Die Geschichte der Tacoma Bridge ist nicht der erste dokumentierte Fall einer Resonanzkatastrophe. Bereits 1831 ereignete sich ein ähnlicher Vorfall, als eine Gruppe Soldaten im Gleichschritt über eine Brücke marschierte. Dieses Ereignis führte zur militärischen Anordnung, beim Überqueren von Brücken nicht im Gleichschritt zu marschieren.

Beispiel: Um eine Resonanzkatastrophe zu verhindern, werden heute verschiedene Dämpfungssysteme in Brücken eingebaut. Moderne Brückenkonstruktionen berücksichtigen auch die Windanfälligkeit durch aerodynamische Profile.

Die Erkenntnisse aus dem Tacoma Bridge Einsturz haben auch Einfluss auf andere Bereiche der Physik und Technik. So spielt das Verständnis von Resonanz eine wichtige Rolle bei der Frage "Bei welcher Frequenz zerspringt Glas?" oder ob "Glas Frequenzen speichern" kann. Diese Prinzipien finden heute Anwendung in der Architektur, im Maschinenbau und sogar in der Musikinstrumentenherstellung.

Fachbegriff: Die Eigenfrequenz bezeichnet die natürliche Schwingungsfrequenz eines Systems, bei der es besonders leicht in Schwingung versetzt werden kann.

Resonanz in der Akustik

Diese Seite leitet den Abschnitt über Resonanz in der Akustik ein. Hier wird der Fokus von großen Strukturen wie Brücken auf kleinere Systeme wie Musikinstrumente oder Gläser verlagert.

Example: Das Zerbrechen eines Glases durch Schallwellen ist ein klassisches Beispiel für Resonanzkatastrophe in der Akustik.

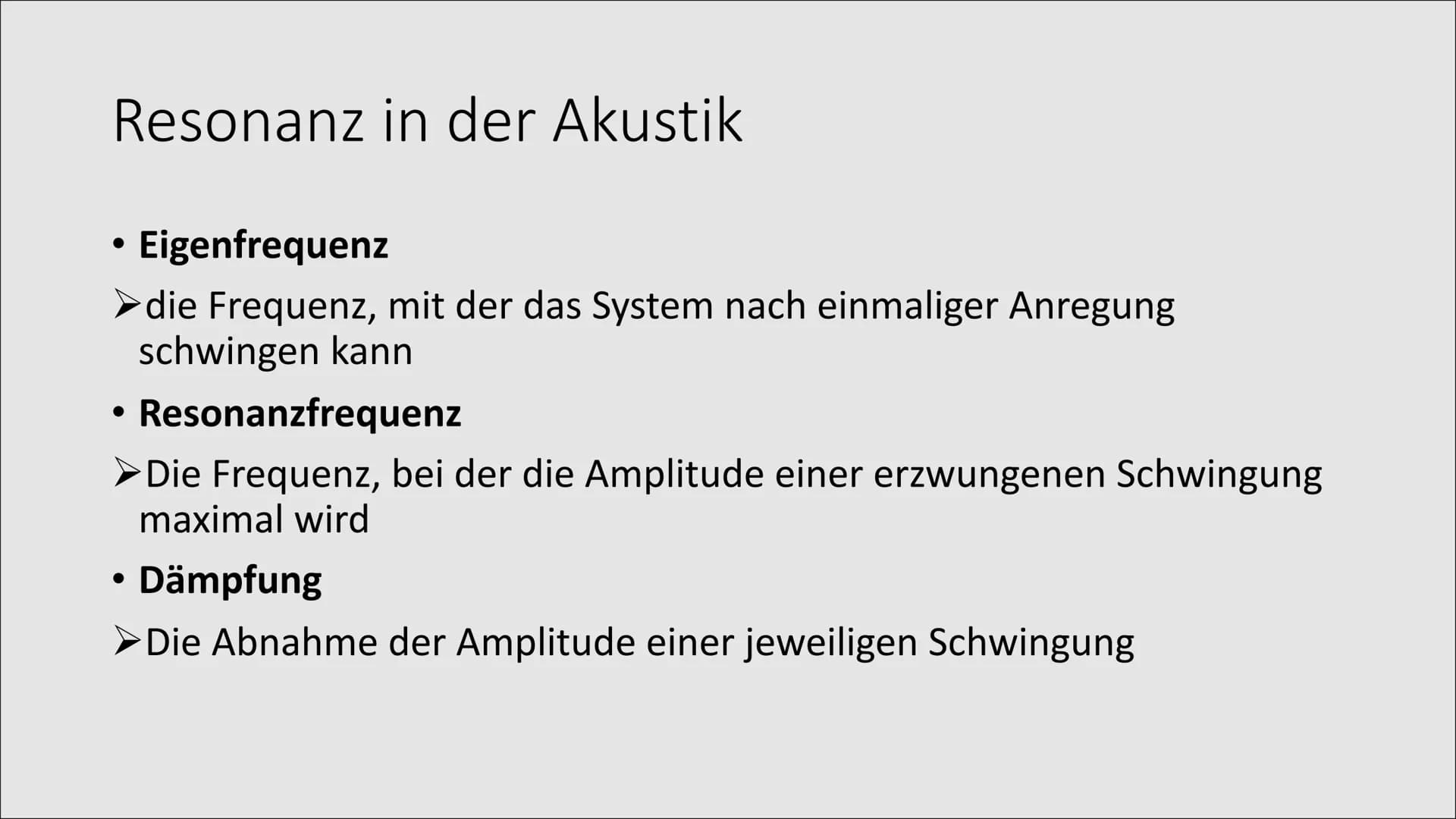

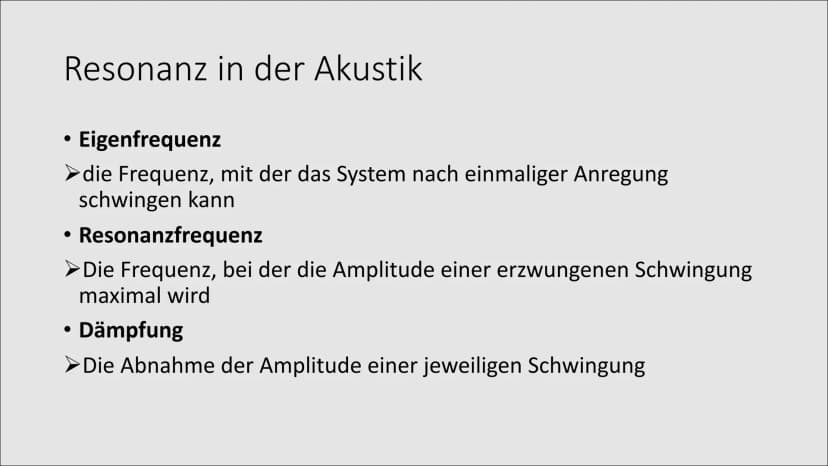

Grundbegriffe der Akustischen Resonanz

Diese Seite definiert wichtige Begriffe im Zusammenhang mit akustischer Resonanz:

Definition: Die Eigenfrequenz ist die Frequenz, mit der ein System nach einmaliger Anregung schwingen kann.

Definition: Die Resonanzfrequenz ist die Frequenz, bei der die Amplitude einer erzwungenen Schwingung maximal wird.

Definition: Dämpfung bezeichnet die Abnahme der Amplitude einer Schwingung.

Diese Begriffe sind entscheidend für das Verständnis akustischer Resonanzphänomene und deren potenzielle Auswirkungen.

Oszillogramm und Versuchsbeschreibung

Diese Seite zeigt ein Oszillogramm, das Schwingungen im Bereich von 0-800 Hz darstellt. Es illustriert, wie verschiedene Frequenzen und Schalldrücke visualisiert werden können.

Example: Das Oszillogramm zeigt, wie bei einer bestimmten Frequenz (z.B. 780 Hz) und einem hohen Schalldruck (131 dB) eine Resonanzkatastrophe auftreten kann, die zum Zerbrechen eines Glases führt.

Highlight: Die Visualisierung von Schwingungen durch Oszillogramme ist ein wichtiges Werkzeug zur Analyse und Vorhersage von Resonanzeffekten.

Quellenverzeichnis

Die letzte Seite listet die verwendeten Quellen auf, darunter Websites und Videos, die sich mit dem Thema Resonanzkatastrophe befassen. Diese Quellen bieten weitere Informationen und Beispiele zum Thema.

Highlight: Die Vielfalt der Quellen zeigt, dass das Thema Resonanzkatastrophe in verschiedenen Kontexten und Medien behandelt wird, von wissenschaftlichen Artikeln bis hin zu populärwissenschaftlichen Darstellungen.
