Der Kühlschrank

Der Kühlschrank ist ein unverzichtbares Haushaltsgerät, das Lebensmittel durch Kühlung länger haltbar macht.

• Die Grundidee: Wärme wird dem Innenraum entzogen und nach außen abgeführt
• Die Kühlung basiert auf physikalischen Gesetzen der Thermodynamik
• Moderne Kühlschränke nutzen geschlossene Kühlkreisläufe

Wichtiger Begriff: Thermodynamik beschreibt, wie Wärmeenergie übertragen wird und sich verhält.

Die Geschichte des Kühlschranks reicht bis 1879 zurück, als der erste funktionsfähige Kühlschrank der Welt entwickelt wurde. Seitdem hat sich die Technologie erheblich verbessert.

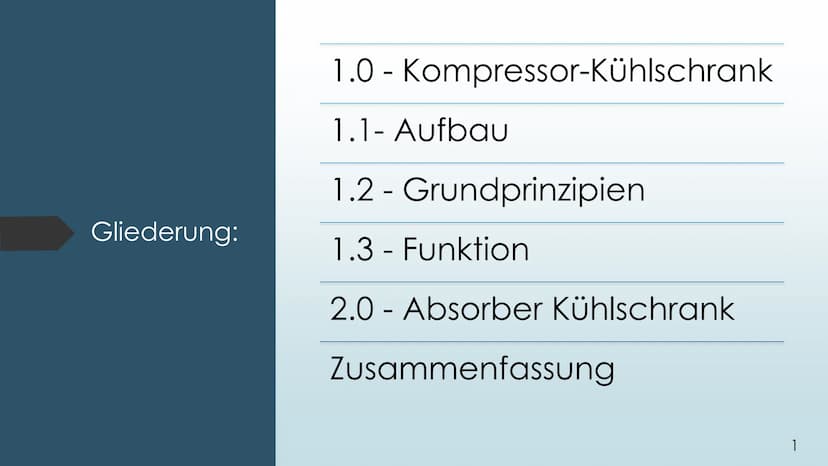

Gliederung

In der Betrachtung von Kühlschränken unterscheiden wir zwei grundlegende Typen:

• Kompressor-Kühlschrank: der Standard in den meisten Haushalten
  • Aufbau
  • Grundprinzipien
  • Funktion
• Absorber-Kühlschrank: alternative Technologie, besonders in Wohnmobilen

Hinweis: Die Wahl zwischen Absorber oder Kompressor-Kühlschrank hängt stark vom Einsatzbereich ab.

Diese Übersicht hilft uns, die unterschiedlichen Funktionsweisen zu verstehen und ihre jeweiligen Vor- und Nachteile zu erkennen.

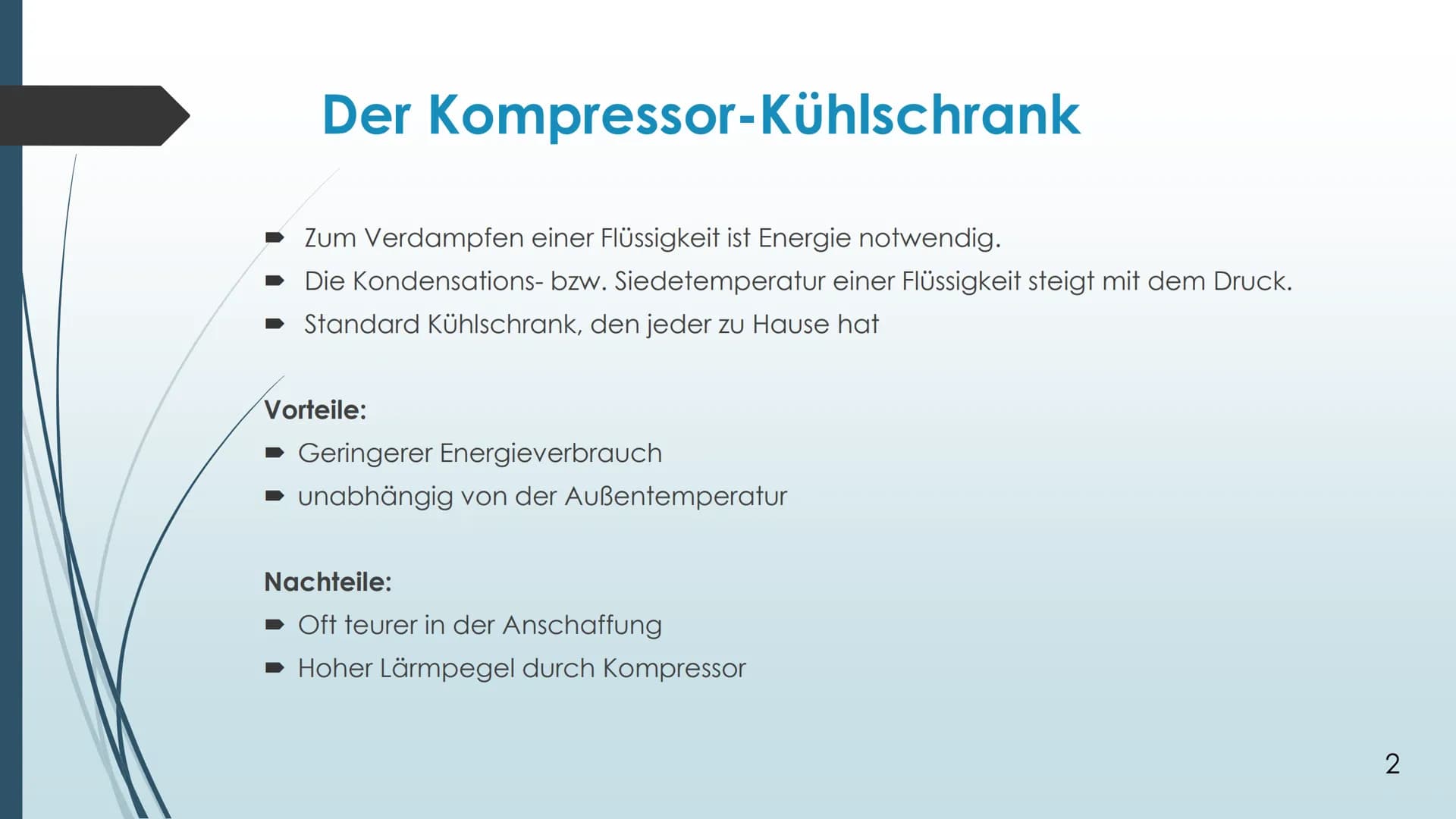

Der Kompressor-Kühlschrank

Der Kompressor-Kühlschrank ist die am weitesten verbreitete Kühlschrankvariante in Haushalten.

Physikalische Grundlagen:

• Zum Verdampfen einer Flüssigkeit wird Energie benötigt
• Diese Energie wird der Umgebung (dem Kühlschrankinneren) entzogen
• Die Siedetemperatur einer Flüssigkeit steigt mit zunehmendem Druck

Vorteile:

• Geringerer Energieverbrauch als Absorber-Kühlschränke
• Funktioniert unabhängig von der Außentemperatur
• Effizientere Kühlung

Nachteile:

• Oft höherer Anschaffungspreis
• Relativ hoher Lärmpegel durch den Kompressor

Wichtiges Konzept: Die Funktionsweise des Kompressor-Kühlschranks basiert auf dem Prinzip, dass beim Verdampfen eines Kältemittels Wärme aufgenommen wird.

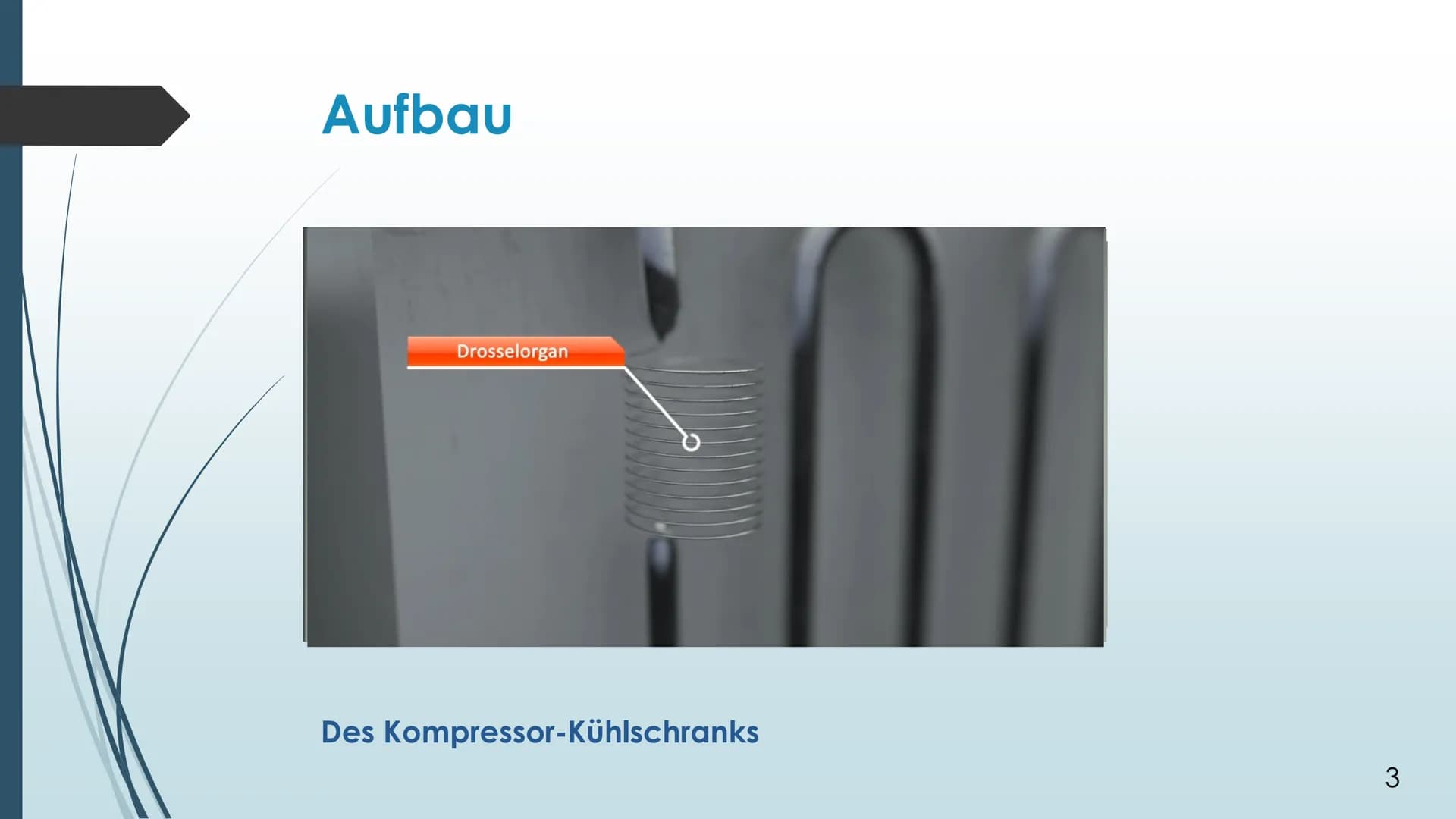

Aufbau des Kompressor-Kühlschranks

Der Kompressor-Kühlschrank besteht aus mehreren wichtigen Komponenten:

• Kompressor: Verdichtet das gasförmige Kältemittel
• Kondensator: Hier wird das Kältemittel verflüssigt
• Drosselorgan: Reduziert den Druck im System
• Verdampfer: Hier verdampft das Kältemittel und entzieht dem Kühlraum Wärme

Diese Komponenten sind durch Rohrleitungen zu einem geschlossenen Kreislauf verbunden, in dem das Kältemittel zirkuliert.

Fachbegriff: Das Drosselorgan ist ein wesentliches Bauteil, das den Druck des Kältemittels plötzlich verringert und dadurch den Kühleffekt ermöglicht.

Im Wohnmobil-Kompressor-Kühlschrank findet man denselben Aufbau, jedoch mit speziellen Anpassungen für den 12V/230V-Betrieb.

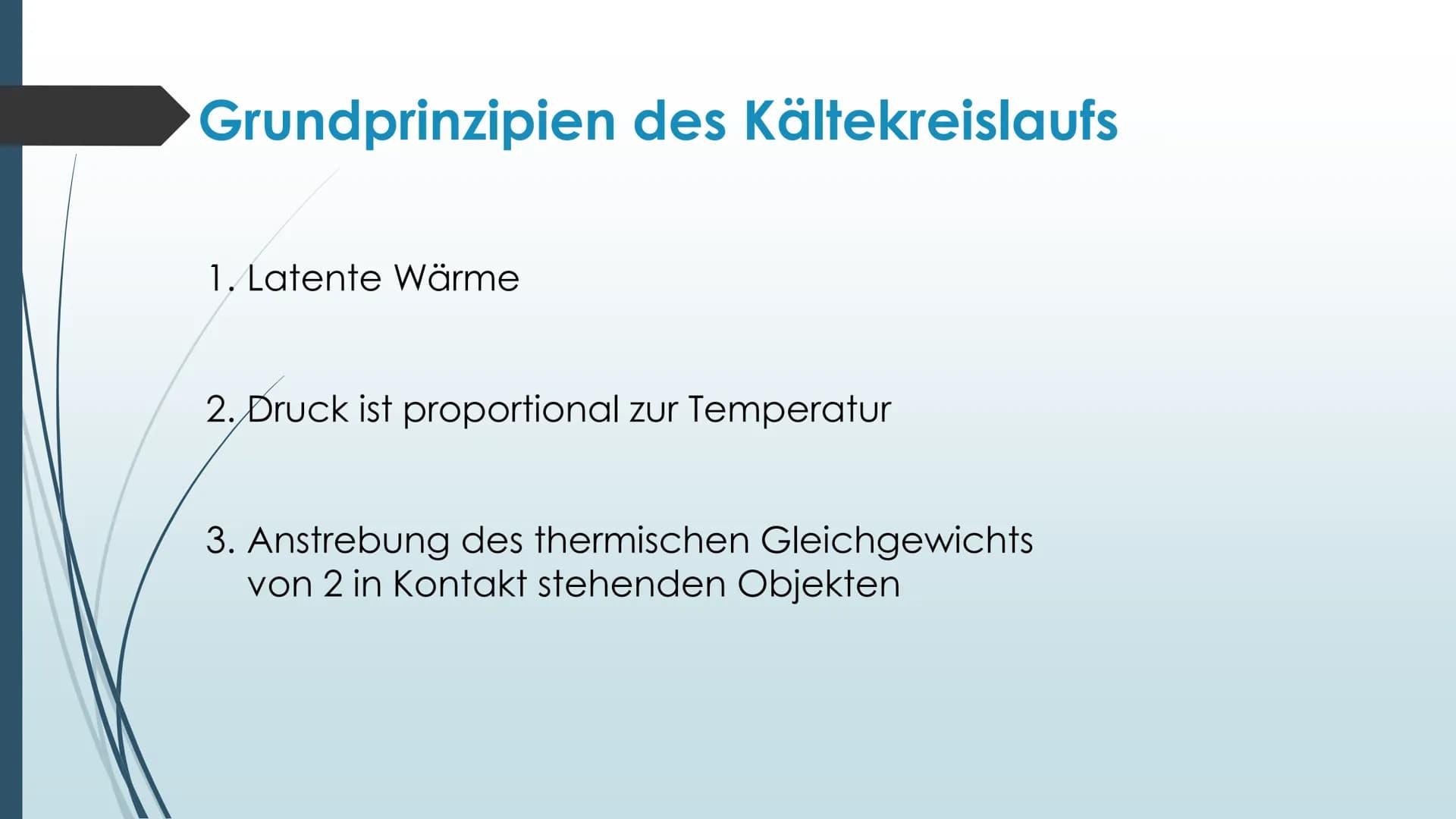

Grundprinzipien des Kältekreislaufs

Die Funktionsweise eines Kühlschranks basiert auf drei grundlegenden physikalischen Prinzipien:

1. Latente Wärme: Beim Phasenwechsel (z.B. flüssig zu gasförmig) wird Wärmeenergie aufgenommen oder abgegeben

2. Druckabhängigkeit der Temperatur: Der Siedepunkt einer Flüssigkeit steigt mit zunehmendem Druck und sinkt bei abnehmendem Druck

3. Thermisches Gleichgewicht: Zwei Objekte mit unterschiedlichen Temperaturen streben ein Gleichgewicht an, wobei Wärme vom wärmeren zum kälteren Körper fließt

Physikalisches Prinzip: Bei der Kühlschrank-Funktionsweise wird die Thermodynamik genutzt, um Wärme entgegen der natürlichen Flussrichtung zu transportieren.

Diese Prinzipien erklären, wie ein Kühlschrank Wärme aus seinem Inneren nach außen transportieren kann.

Latente Wärme

Latente Wärme ist ein zentrales Konzept für das Verständnis der Kühlschrank-Funktionsweise:

• Beim Phasenübergang (z.B. flüssig → gasförmig) bleibt die Temperatur konstant
• Die zugeführte Energie wird für den Phasenwechsel verwendet
• Diese Energie wird als "latente Wärme" bezeichnet

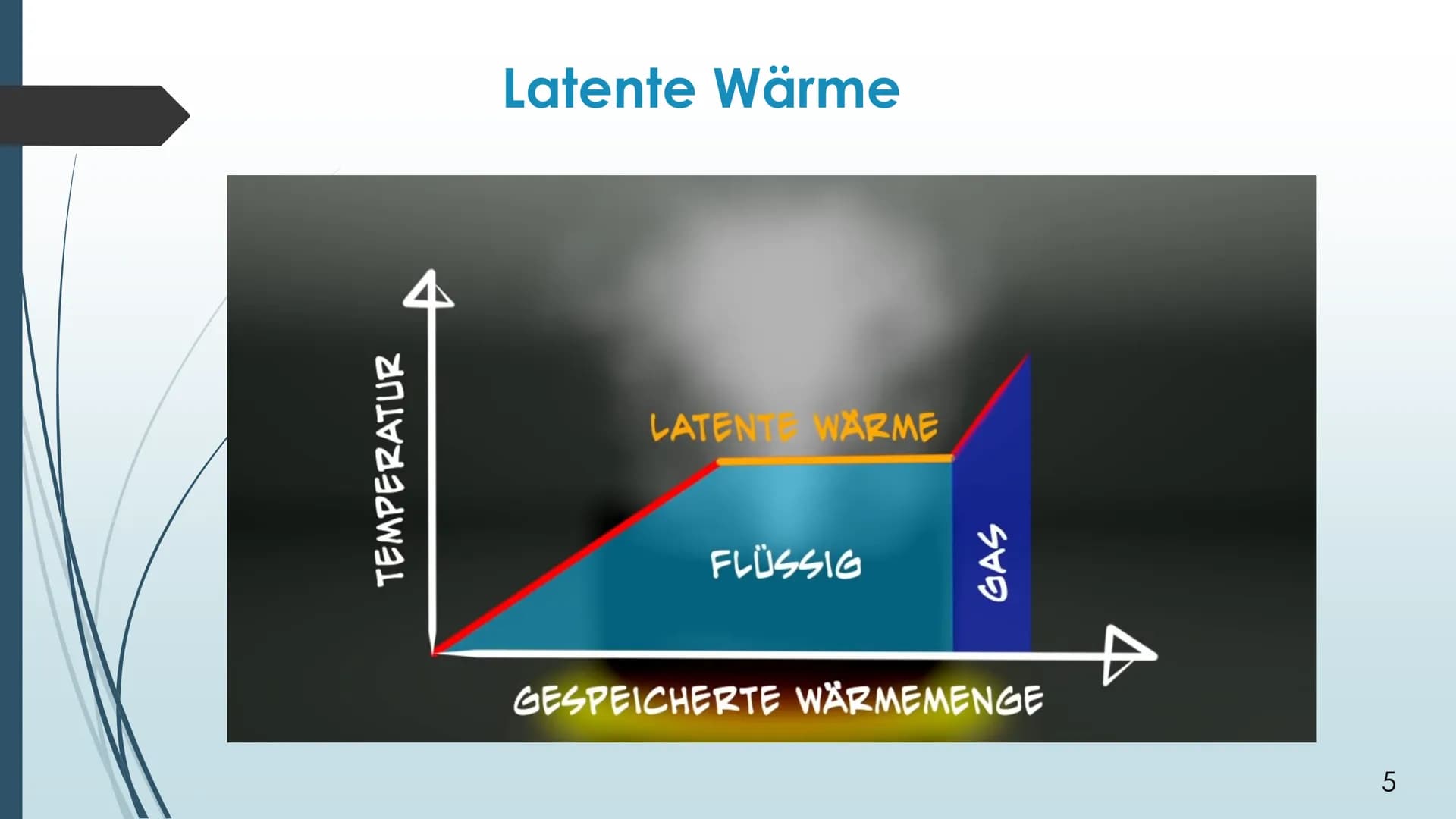

Grafische Darstellung:

• Die horizontale Linie im Temperatur-Wärme-Diagramm zeigt den Phasenübergang
• Während des Übergangs steigt die Temperatur nicht an, obwohl Wärme zugeführt wird

Grundprinzip: Im Kühlschrank mit Gefrierfach wird dieses Phänomen genutzt, um dem Innenraum Wärme zu entziehen, wenn das Kältemittel verdampft.

Die latente Wärme ist der Grund, warum verdunstende Flüssigkeiten kühlend wirken – ein Effekt, den wir auch spüren, wenn Schweiß auf unserer Haut verdunstet.

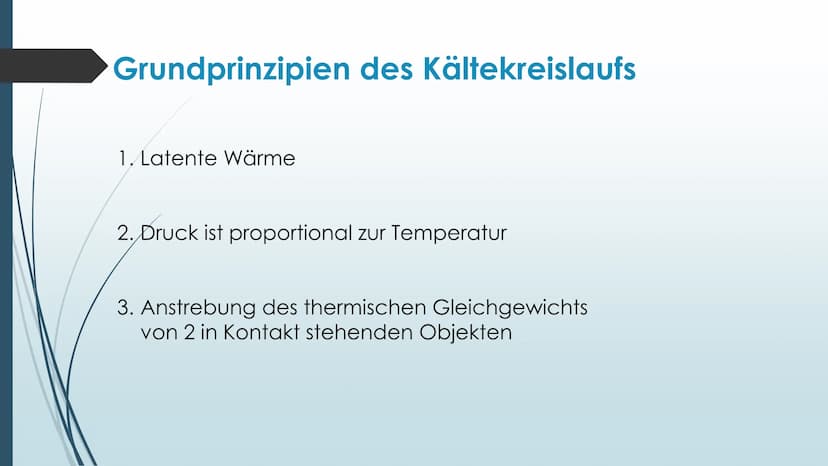

Grundprinzipien des Kältekreislaufs (Fortsetzung)

Die drei Grundprinzipien im Detail:

1. Latente Wärme

• Beim Verdampfen nimmt das Kältemittel Wärme auf
• Beim Kondensieren gibt es Wärme ab
• Dieser Prozess erfolgt ohne Temperaturänderung des Kältemittels

2. Druck-Temperatur-Verhältnis

• Unter höherem Druck steigt der Siedepunkt
• Unter niedrigerem Druck sinkt der Siedepunkt
• Dies ermöglicht, dass das Kältemittel bei verschiedenen Temperaturen verdampft und kondensiert

3. Thermisches Gleichgewicht

• Wärme fließt immer vom wärmeren zum kälteren Körper
• Der Verdampfer ist kälter als der Kühlraum und entzieht ihm Wärme
• Der Kondensator ist wärmer als die Umgebungsluft und gibt Wärme ab

Wichtige Erkenntnis: Die Kühlschrank-Thermodynamik nutzt diese Prinzipien, um Wärme entgegen der natürlichen Richtung zu transportieren – vom kälteren Innenraum zur wärmeren Umgebung.

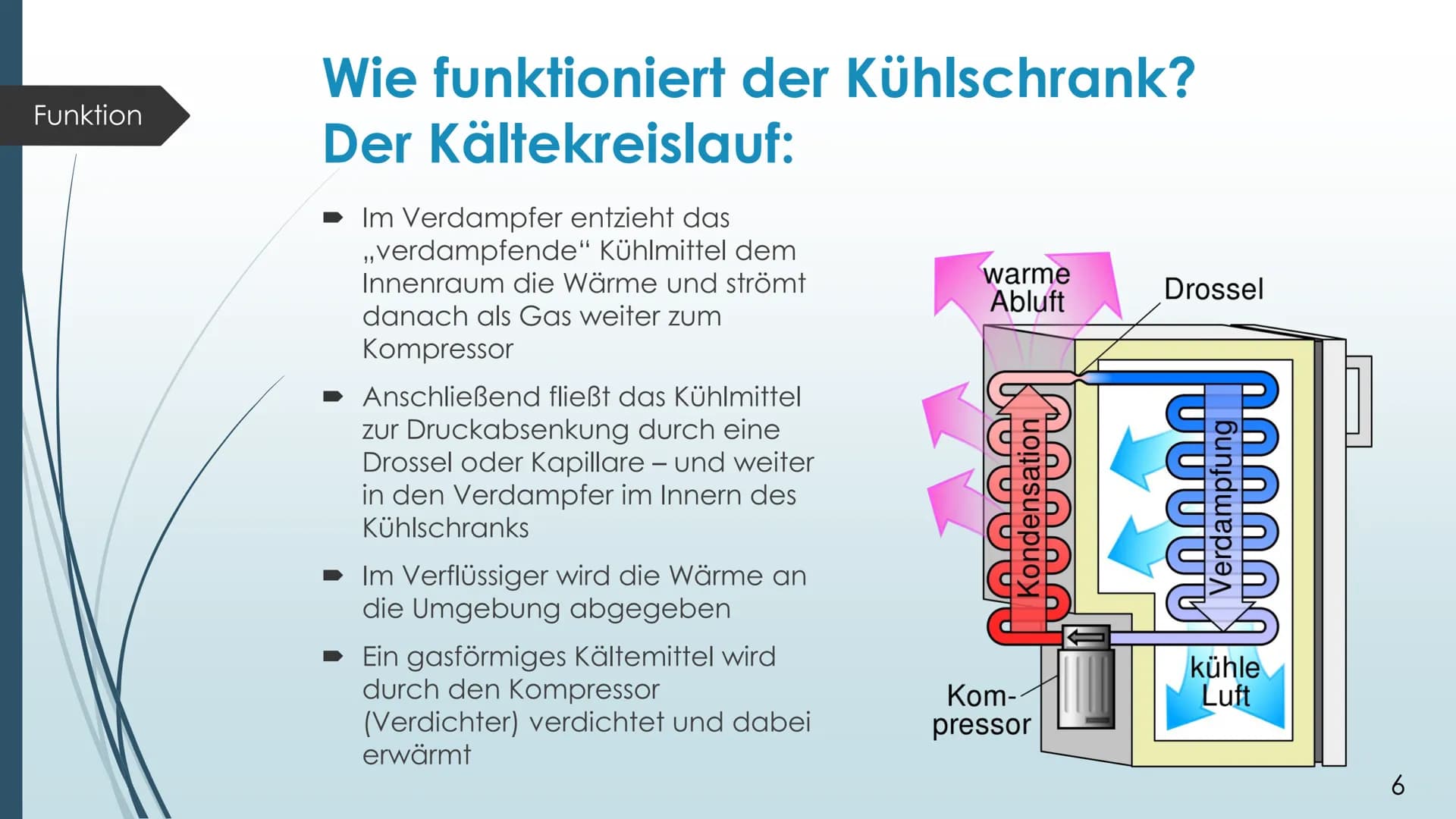

Funktion – Wie funktioniert der Kühlschrank?

Der Kältekreislauf eines Kompressor-Kühlschranks funktioniert in einem kontinuierlichen Zyklus:

1. Im Verdampfer: Das Kältemittel verdampft bei niedrigem Druck und niedriger Temperatur und entzieht dabei dem Kühlschrankinneren Wärme

2. Im Kompressor: Das gasförmige Kältemittel wird verdichtet, wodurch Druck und Temperatur ansteigen

3. Im Kondensator: Das heiße Gas kondensiert zu einer Flüssigkeit und gibt die aufgenommene Wärme an die Umgebung ab

4. Im Drosselorgan: Der Druck wird plötzlich reduziert, wodurch die Temperatur des Kältemittels stark absinkt

Kreislaufprinzip: Der Kühlschrank mit Gefrierfach arbeitet in einem geschlossenen Kreislauf, wobei das Kältemittel seinen Aggregatzustand ständig ändert und dabei Wärme transportiert.

Dieser Kreislauf wiederholt sich kontinuierlich und sorgt für eine konstante Kühlung im Inneren des Kühlschranks.

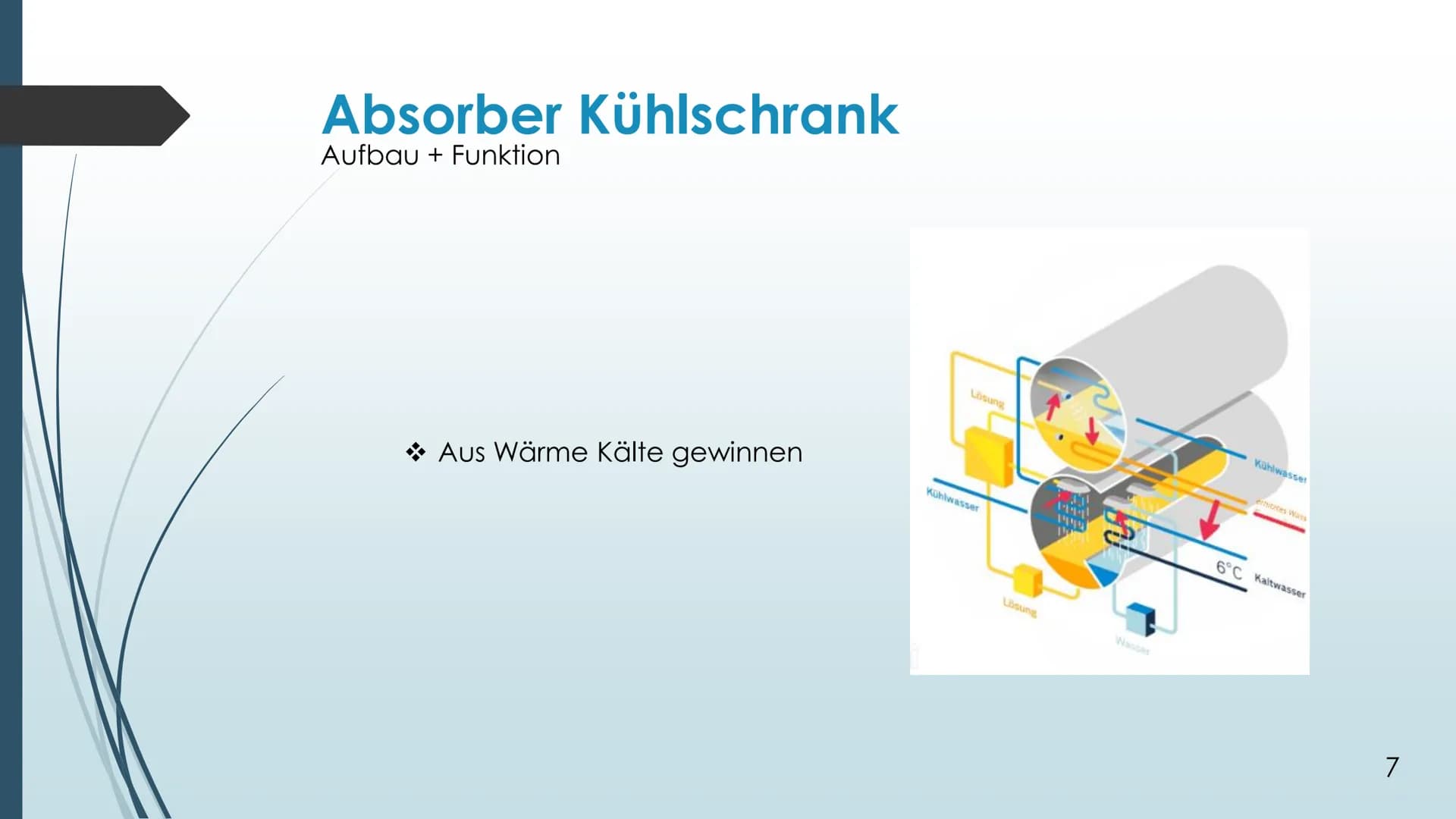

Absorber-Kühlschrank: Aufbau und Funktion

Der Absorber-Kühlschrank funktioniert ohne mechanischen Kompressor und nutzt stattdessen thermische Energie:

• Ein Gemisch aus Ammoniak, Wasser und Wasserstoff dient als Kältemittel
• Eine Wärmequelle (Gas, Strom oder Sonnenenergie) treibt den Kühlprozess an
• Das System nutzt die unterschiedliche Löslichkeit von Ammoniak in Wasser bei verschiedenen Temperaturen

Funktionsweise:

1. Durch Erhitzen wird Ammoniak aus der Lösung ausgetrieben
2. Das gasförmige Ammoniak kondensiert und fließt in den Verdampfer
3. Dort verdampft es durch Kontakt mit Wasserstoff und entzieht dem Kühlraum Wärme
4. Das Ammoniakgas wird vom Wasser absorbiert und der Kreislauf beginnt von neuem

Besonderheit: Der Absorber-Kühlschrank gewinnt buchstäblich "Kälte aus Wärme" und funktioniert ohne bewegliche Teile.

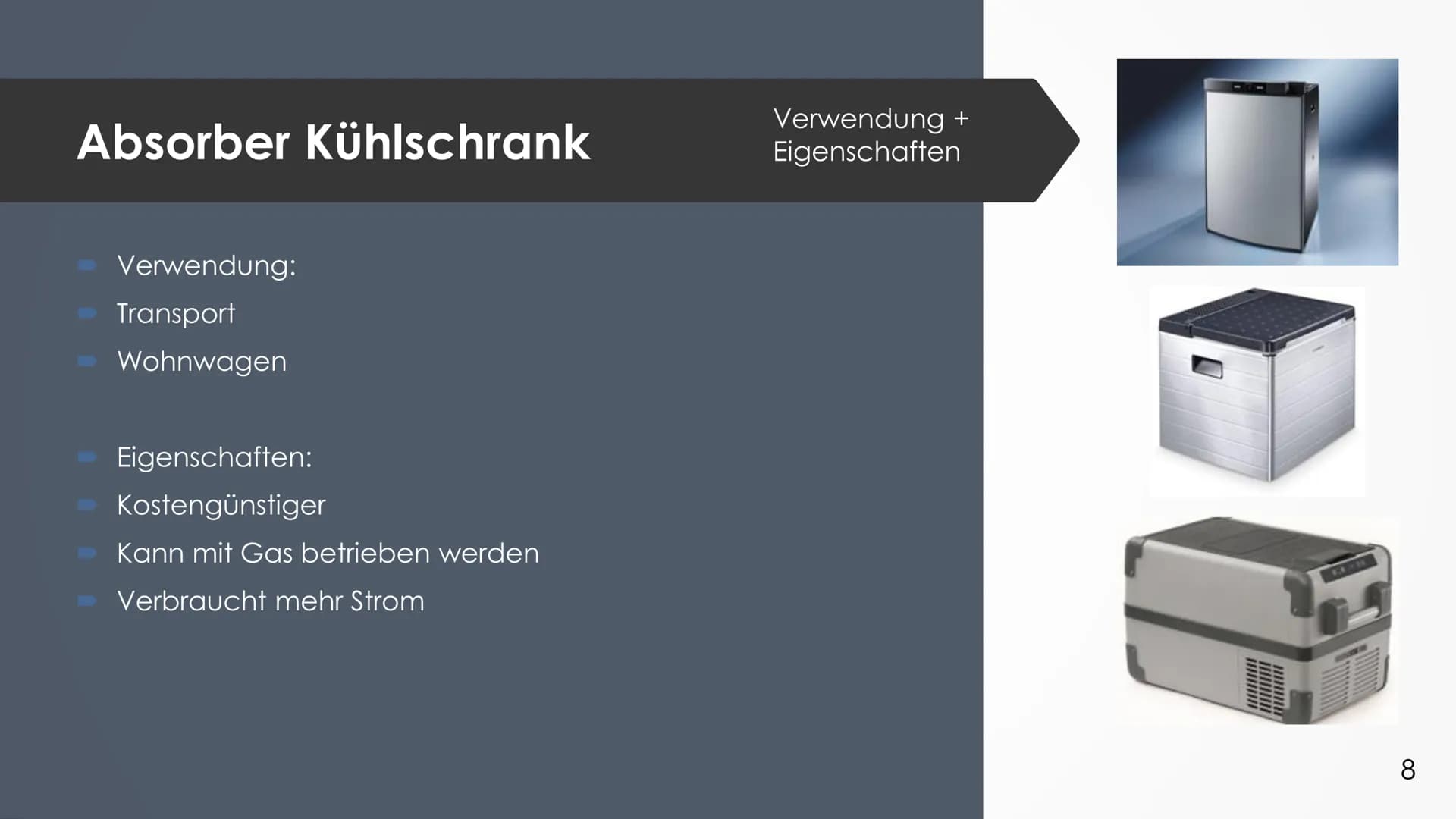

Absorber-Kühlschrank: Verwendung und Eigenschaften

Typische Einsatzgebiete:

• In Wohnmobilen und Wohnwagen $Absorber-Kühlschrank im Wohnmobil$
• An Orten ohne Stromversorgung
• Als Gaskühlschrank in Ferienhäusern

Eigenschaften:

• Vorteile:

  • Kostengünstiger in der Anschaffung als Kompressor-Kühlschränke
  • Extrem leise (keine beweglichen Teile)
  • Flexibel im Betrieb $Gas, 12V/230V-Strom oder beides$
  • Funktioniert in jeder Lage (begrenzte Schräglage möglich)

• Nachteile:

  • Höherer Energieverbrauch
  • Geringere Kühlleistung
  • Abhängig von der Umgebungstemperatur
  • Wenn ein Absorber-Kühlschrank nicht kühlt, ist die Reparatur oft kompliziert

Entscheidungshilfe: Bei der Wahl zwischen Absorber oder Kompressor-Kühlschrank für ein Wohnmobil sollte man den höheren Stromverbrauch des Absorbers gegen die geringere Lautstärke abwägen.
