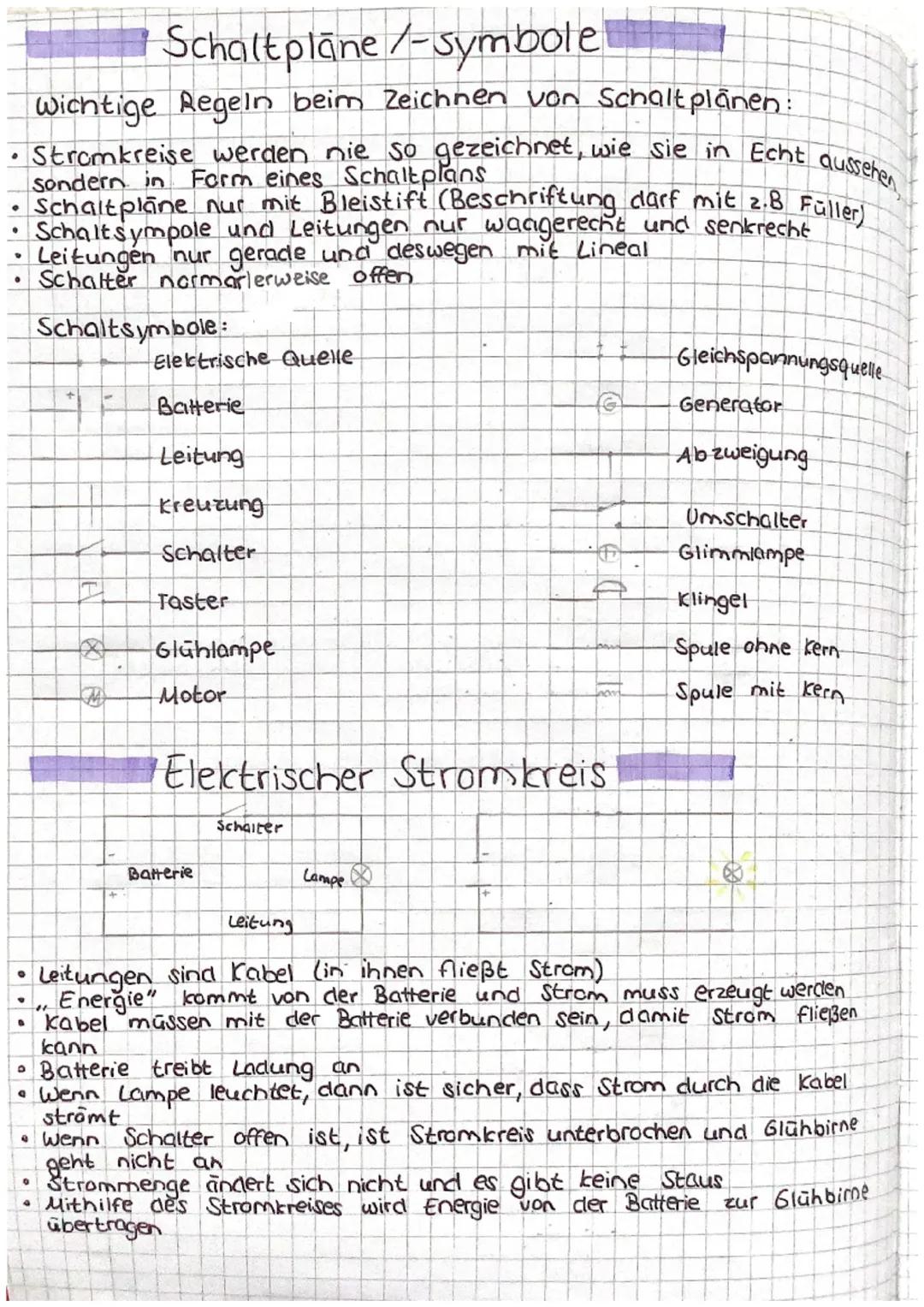

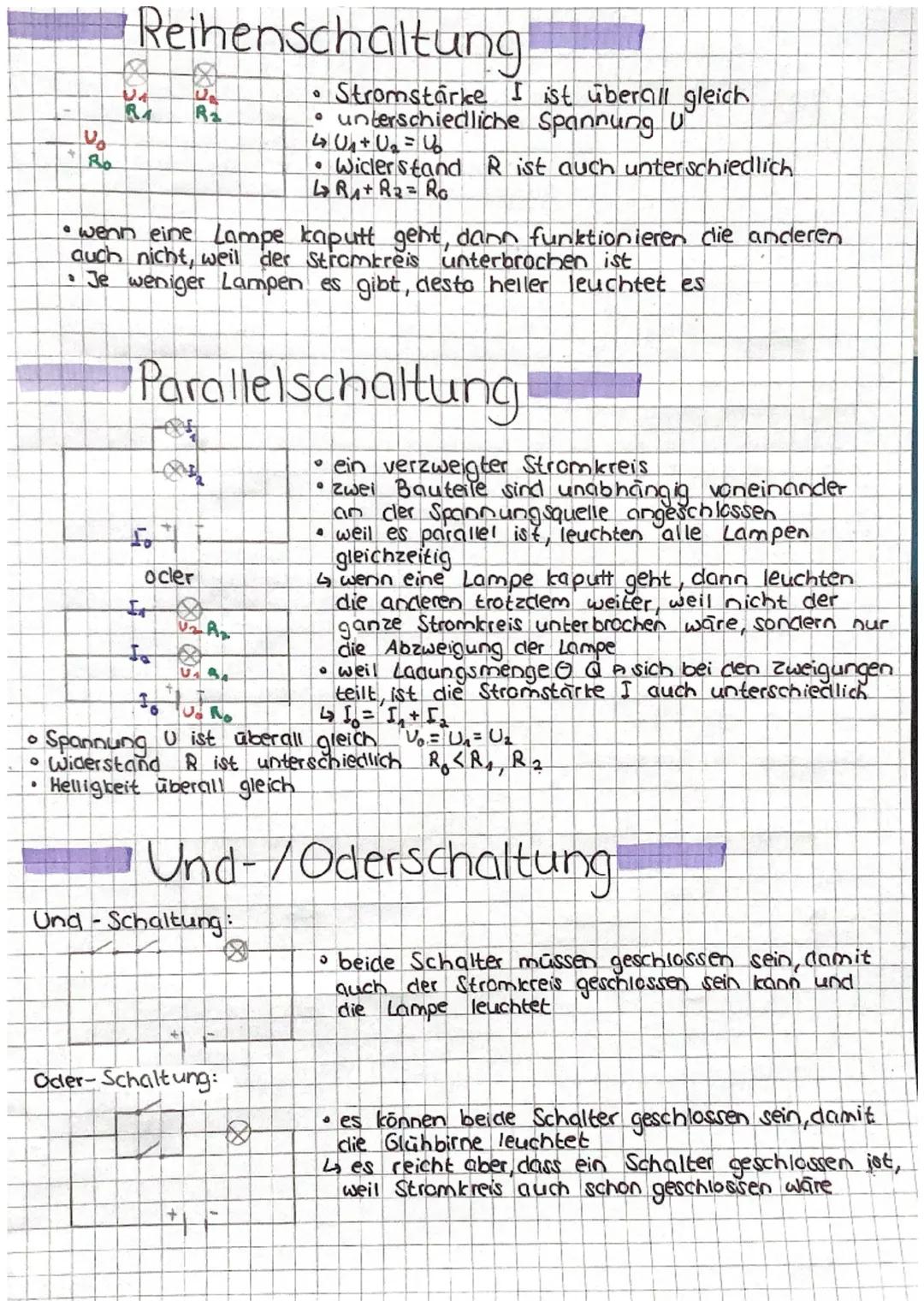

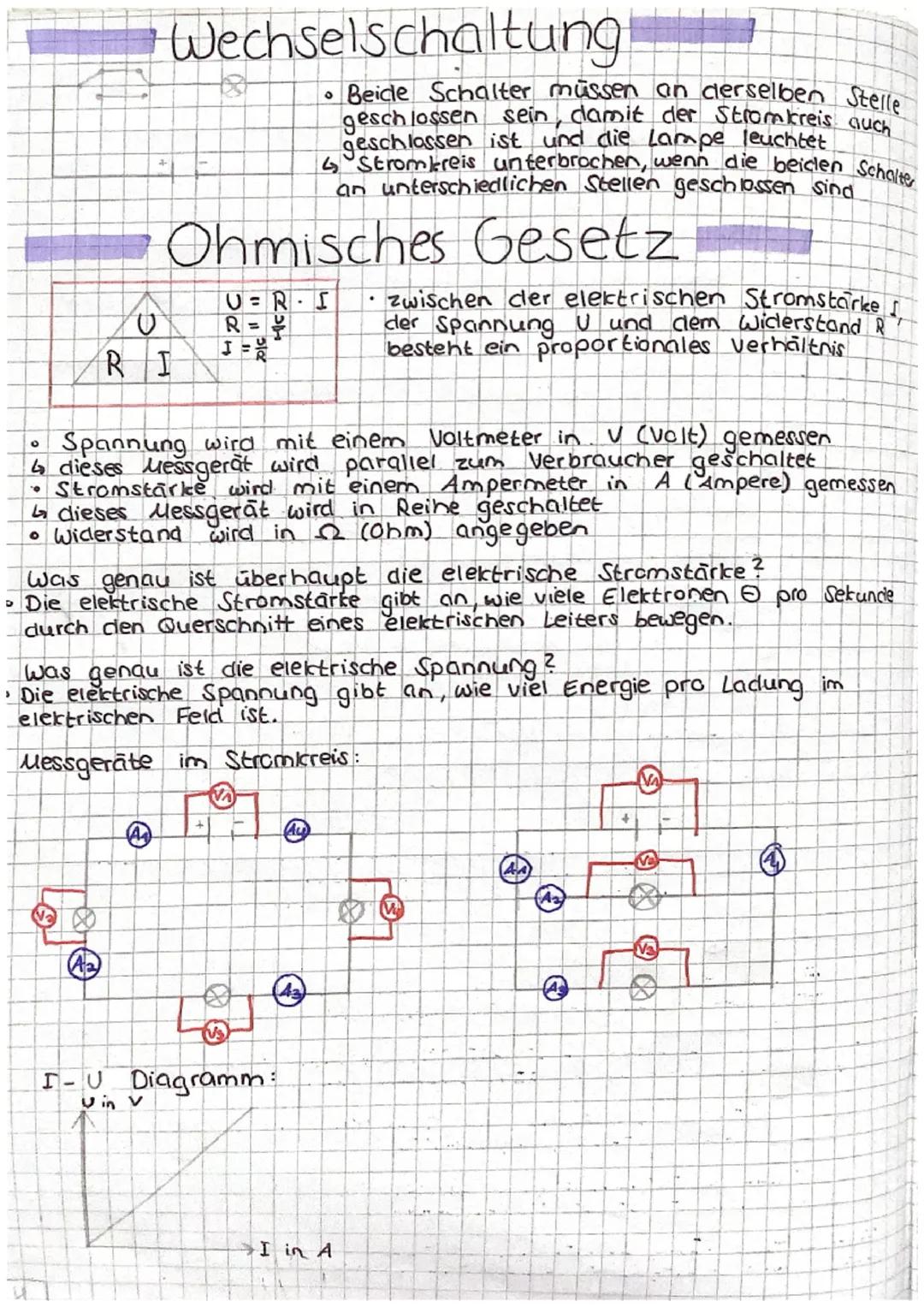

Schaltpläne und Symbole
Du kennst das bestimmt: Ein echter Stromkreis sieht total chaotisch aus, aber ein Schaltplan bringt Ordnung ins Chaos! Statt die Geräte so zu zeichnen, wie sie aussehen, verwendest du einfache Schaltsymbole.
Beim Zeichnen gibt's ein paar wichtige Regeln: Verwende immer Bleistift und ein Lineal. Alle Linien müssen waagerecht oder senkrecht sein - schräge Linien sind tabu! Schalter zeichnest du normalerweise offen.
Die wichtigsten Symbole kennst du bestimmt schon: Batterie (zwei Striche), Glühlampe (Kreis mit X), Schalter (unterbrochene Linie) und Leitungen (gerade Striche). Jedes Symbol hat eine feste Bedeutung, die überall gleich ist.
Merktipp: Wenn die Lampe leuchtet, fließt garantiert Strom durch alle Kabel im Kreis!
