Das Ohmsche Gesetz verstehen: Strom, Spannung und Widerstand erklärt

Melden
user profile picture
allesistklar@allesistklar
Zu Google-Quellen hinzufügen
Das Ohmsche Gesetz ist eine der wichtigsten Grundlagen der Elektrizitätslehre - es zeigt dir, wie Spannung, Strom und Widerstand zusammenhängen. Mit dieser einfachen Formel kannst du alle drei Größen in elektrischen Schaltungen berechnen und verstehen, warum manche Geräte mehr Strom brauchen als andere.
OHMsche Gesetz – Seite 1

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

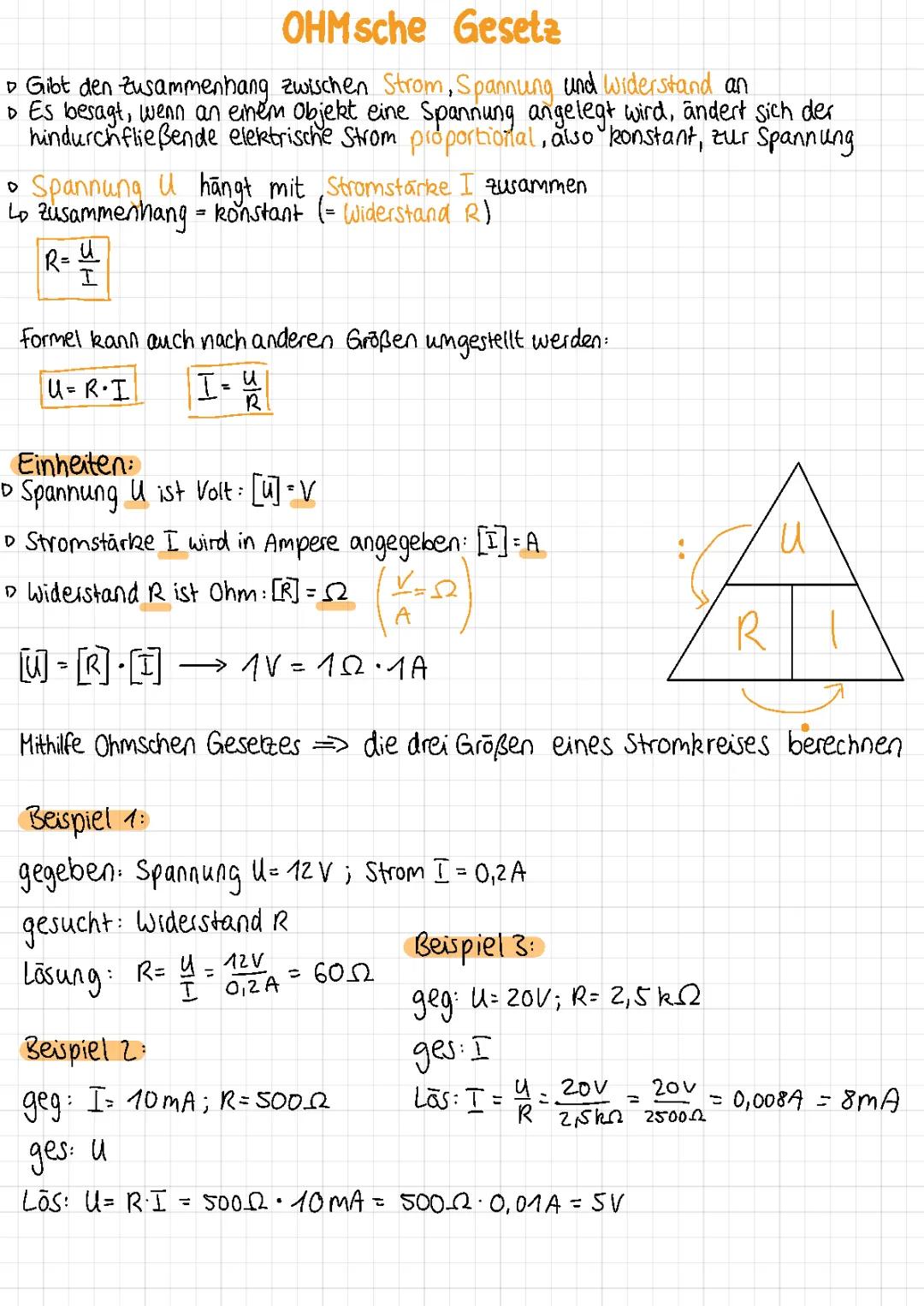

Das Ohmsche Gesetz

Das Ohmsche Gesetz ist dein wichtigstes Werkzeug in der Elektrik! Es besagt ganz einfach: Wenn du die Spannung an einem Bauteil erhöhst, steigt auch der Strom proportional an. Der Widerstand bleibt dabei konstant.

Die Grundformel lautet R = U/I, aber du kannst sie auch umstellen zu U = R × I oder I = U/R. Merke dir die Einheiten: Spannung U in Volt (V), Stromstärke I in Ampere (A) und Widerstand R in Ohm (Ω).

Mit drei Rechenbeispielen wird's klarer: Bei 12V und 0,2A beträgt der Widerstand 60Ω. Ein 500Ω-Widerstand bei 10mA ergibt 5V Spannung. Und 20V durch einen 2,5kΩ-Widerstand lassen 8mA fließen.

Tipp: Präge dir die Dreiecksregel ein - halte die gesuchte Größe zu und sieh, ob die anderen multipliziert oder dividiert werden!

OHMsche Gesetz – Seite 2

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

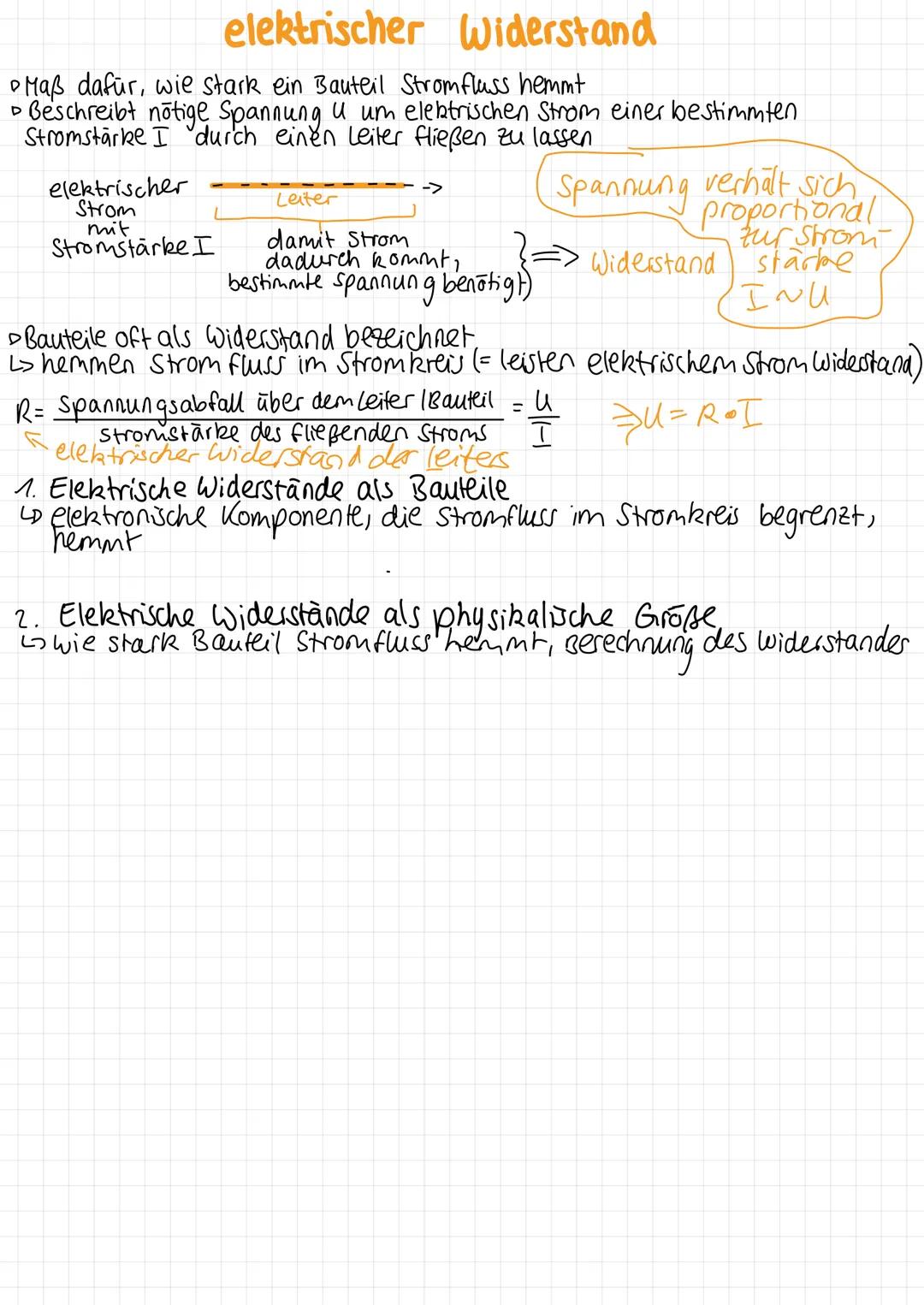

Elektrischer Widerstand verstehen

Elektrischer Widerstand zeigt dir, wie stark ein Bauteil den Stromfluss bremst - wie ein Engpass in einem Wasserrohr. Je höher der Widerstand, desto mehr Spannung brauchst du, um den gleichen Strom durchzubekommen.

Das Verhältnis ist proportional: Doppelte Spannung bedeutet doppelten Strom, wenn der Widerstand gleich bleibt. Deshalb kannst du mit R = U/I jeden Widerstand berechnen.

Du unterscheidest zwischen zwei Arten: Widerstände als Bauteile begrenzen gezielt den Strom in Schaltungen. Widerstand als physikalische Größe beschreibt, wie stark jedes Material oder Bauteil den Stromfluss hemmt.

Merkhilfe: Stell dir Widerstand wie einen schmalen Türeingang vor - je enger, desto weniger Leute (Strom) kommen durch!
