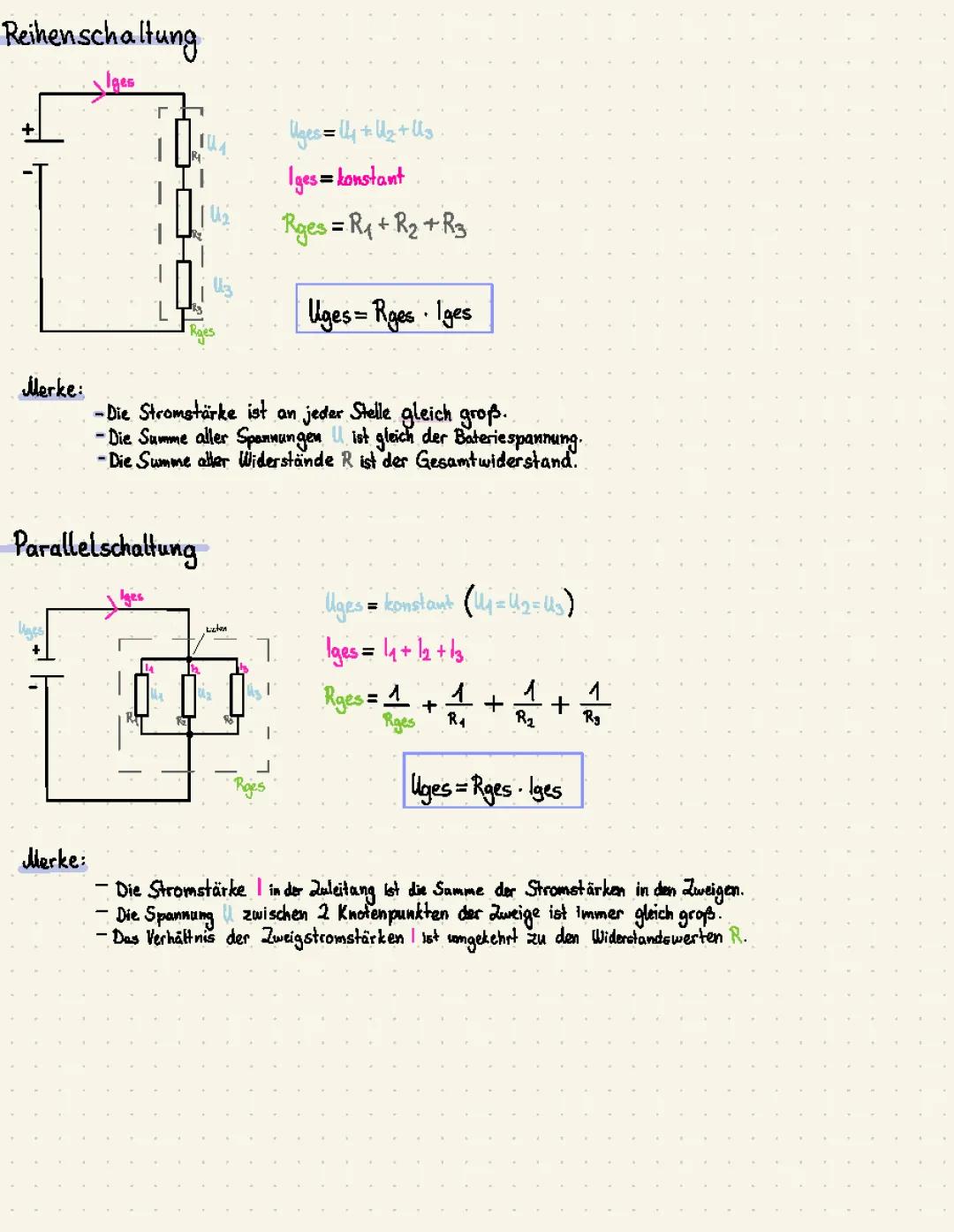

Reihenschaltung und Parallelschaltung einfach erklärt

Reihenschaltung und Parallelschaltung

Reihenschaltung

Bei einer Reihenschaltung sind Bauteile hintereinander angeordnet. Die wichtigsten Merkmale:

• Der Strom ist an jeder Stelle des Stromkreises gleich groß (Iges = konstant)
• Die Gesamtspannung ist die Summe aller Einzelspannungen: Uges = U1 + U2 + U3
• Der Gesamtwiderstand ergibt sich durch Addition: Rges = R1 + R2 + R3
• Es gilt: Uges = Rges · Iges

💡 Denke dran: In einer Reihenschaltung muss der Strom durch jedes Bauteil fließen - wie Autos, die alle hintereinander durch eine einspurige Straße fahren müssen!

Parallelschaltung

Bei einer Parallelschaltung sind Bauteile nebeneinander zwischen zwei Knotenpunkten angeordnet:

• Die Spannung ist an allen Zweigen gleich groß $Uges = U1 = U2 = U3$
• Der Gesamtstrom ist die Summe aller Teilströme: Iges = I1 + I2 + I3
• Der Gesamtwiderstand berechnet sich mit: 1/Rges = 1/R1 + 1/R2 + 1/R3
• Auch hier gilt: Uges = Rges · Iges

Die Stromstärke verteilt sich auf die Zweige, wobei in Zweigen mit kleinerem Widerstand mehr Strom fließt – das Verhältnis der Ströme ist umgekehrt proportional zu den Widerständen.
