Wenn du schon mal versucht hast, Lichterketten zu reparieren oder mehrere Geräte an eine Steckdose anzuschließen, dann kennst du bereits die Grundlagen von Reihen- und Parallelschaltungen! Diese beiden Schaltungsarten sind die Basis für fast alle elektrischen Systeme um uns herum.
Schaltung von Widerständen – Seite 1

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

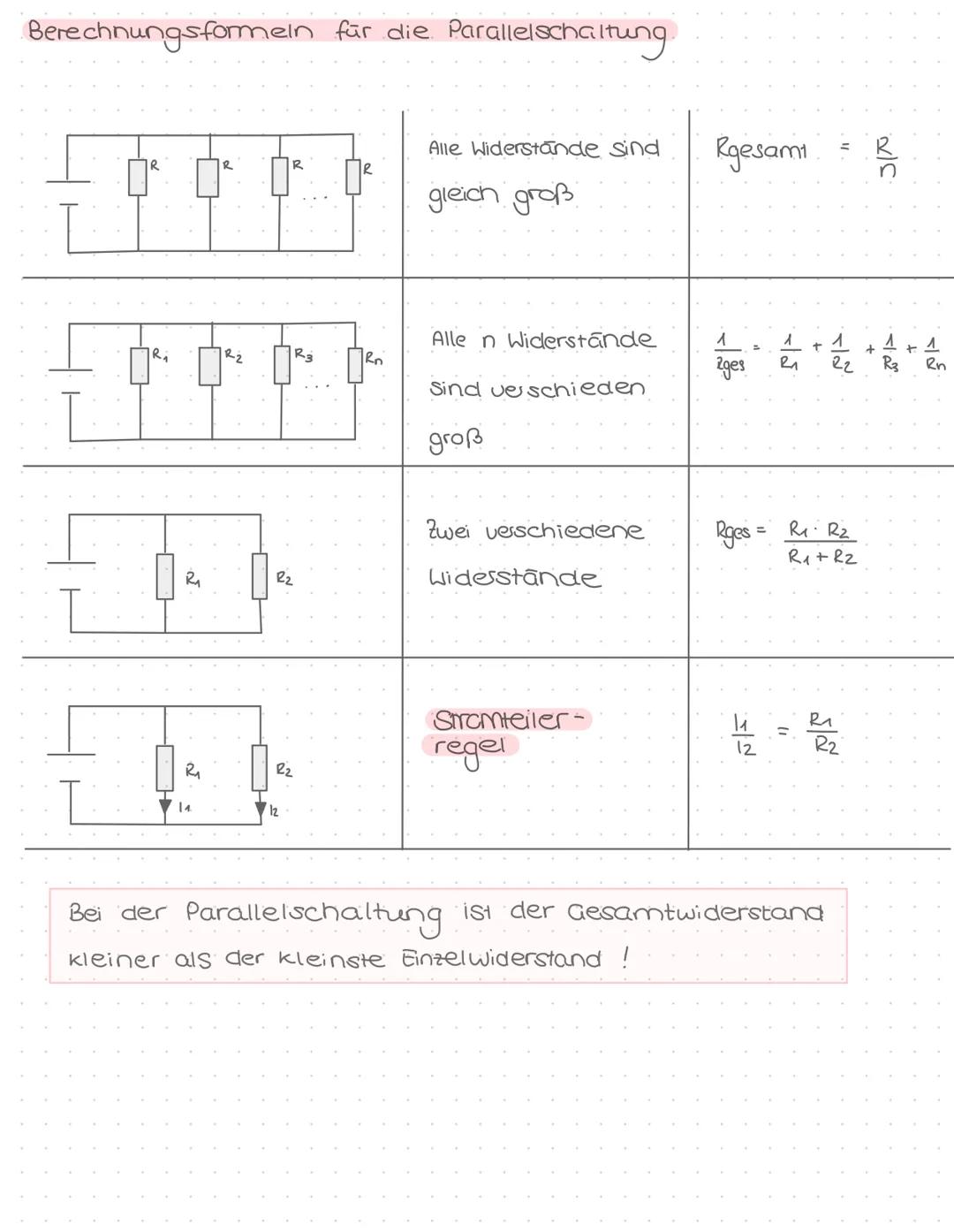

Parallelschaltung - Formeln die du brauchst

Bei der Parallelschaltung teilt sich der Strom auf verschiedene Wege auf - wie Wasser, das sich in mehrere Flüsse verzweigt. Das Wichtigste: Der Gesamtwiderstand wird immer kleiner als der kleinste Einzelwiderstand!

Wenn alle Widerstände gleich groß sind, rechnest du einfach: R_gesamt = R/n (R geteilt durch die Anzahl der Widerstände). Bei unterschiedlichen Widerständen verwendest du die Kehrwert-Formel: 1/R_ges = 1/R₁ + 1/R₂ + 1/R₃...

Für nur zwei verschiedene Widerstände gibt's eine praktische Abkürzung: R_ges = (R₁ × R₂)/R1+R2R₁ + R₂. Mit der Stromteiler-Regel I₁/I₂ = R₂/R₁ findest du heraus, wie sich der Strom aufteilt.

Merktipp: Bei Parallelschaltung wird der Gesamtwiderstand immer kleiner - mehr Wege bedeuten weniger Widerstand!

Schaltung von Widerständen – Seite 2

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

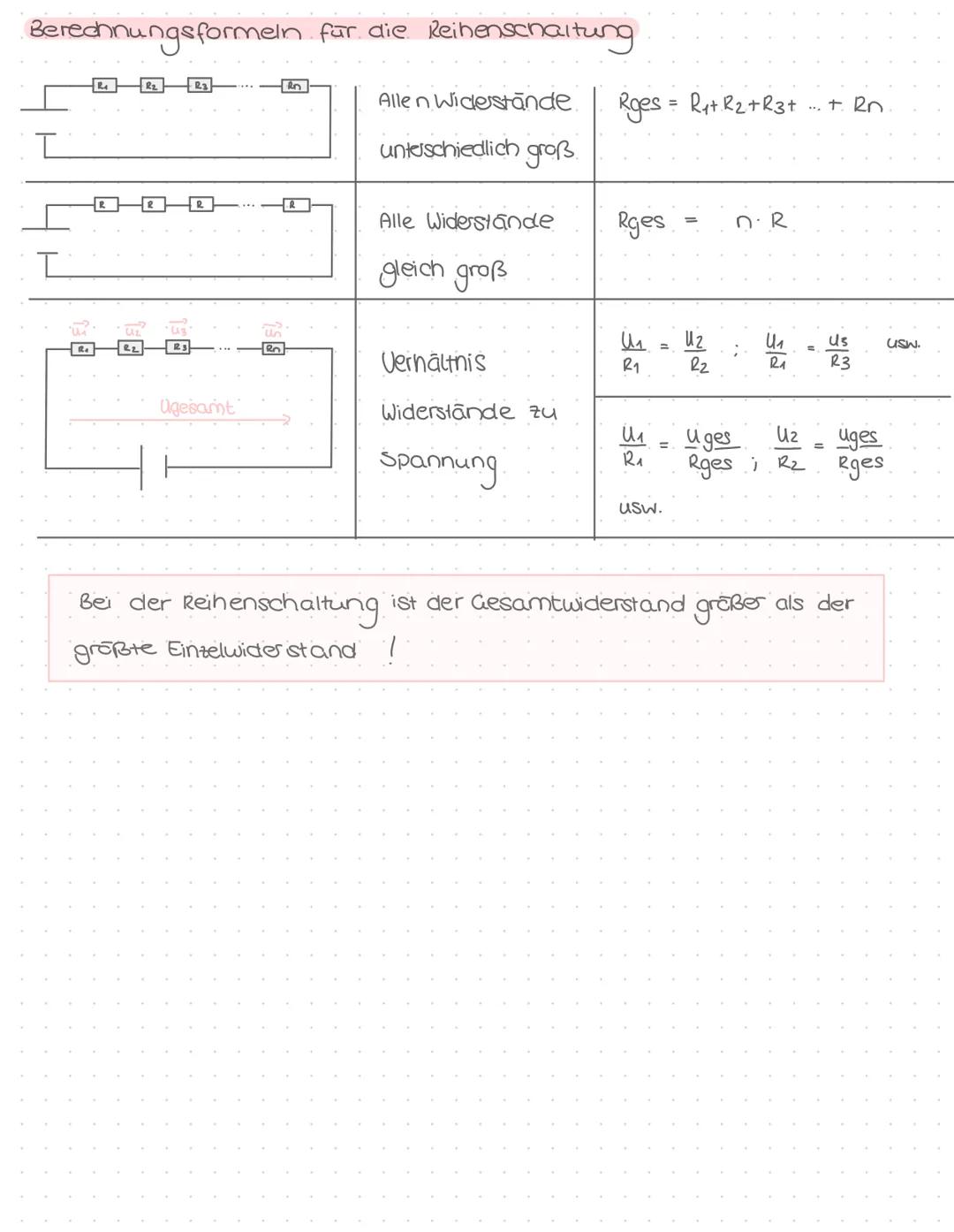

Reihenschaltung - So addierst du Widerstände

In der Reihenschaltung fließt der Strom nur einen Weg entlang - wie Autos auf einer einspurigen Straße. Hier wird der Gesamtwiderstand größer als der größte Einzelwiderstand, weil sich alle Hindernisse addieren.

Die Berechnung ist super einfach: R_gesamt = R₁ + R₂ + R₃ + .... Sind alle Widerstände identisch, sparst du dir Zeit mit R_gesamt = n × R.

Das Spannungsverhältnis ist wichtig für Berechnungen: U₁/R₁ = U₂/R₂ = U₃/R₃. So findest du einzelne Spannungen: U₁ = Uges×R1U_ges × R₁/R_ges.

Eselsbrücke: Reihenschaltung = Reihe von Hindernissen = größerer Gesamtwiderstand!

Schaltung von Widerständen – Seite 3

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

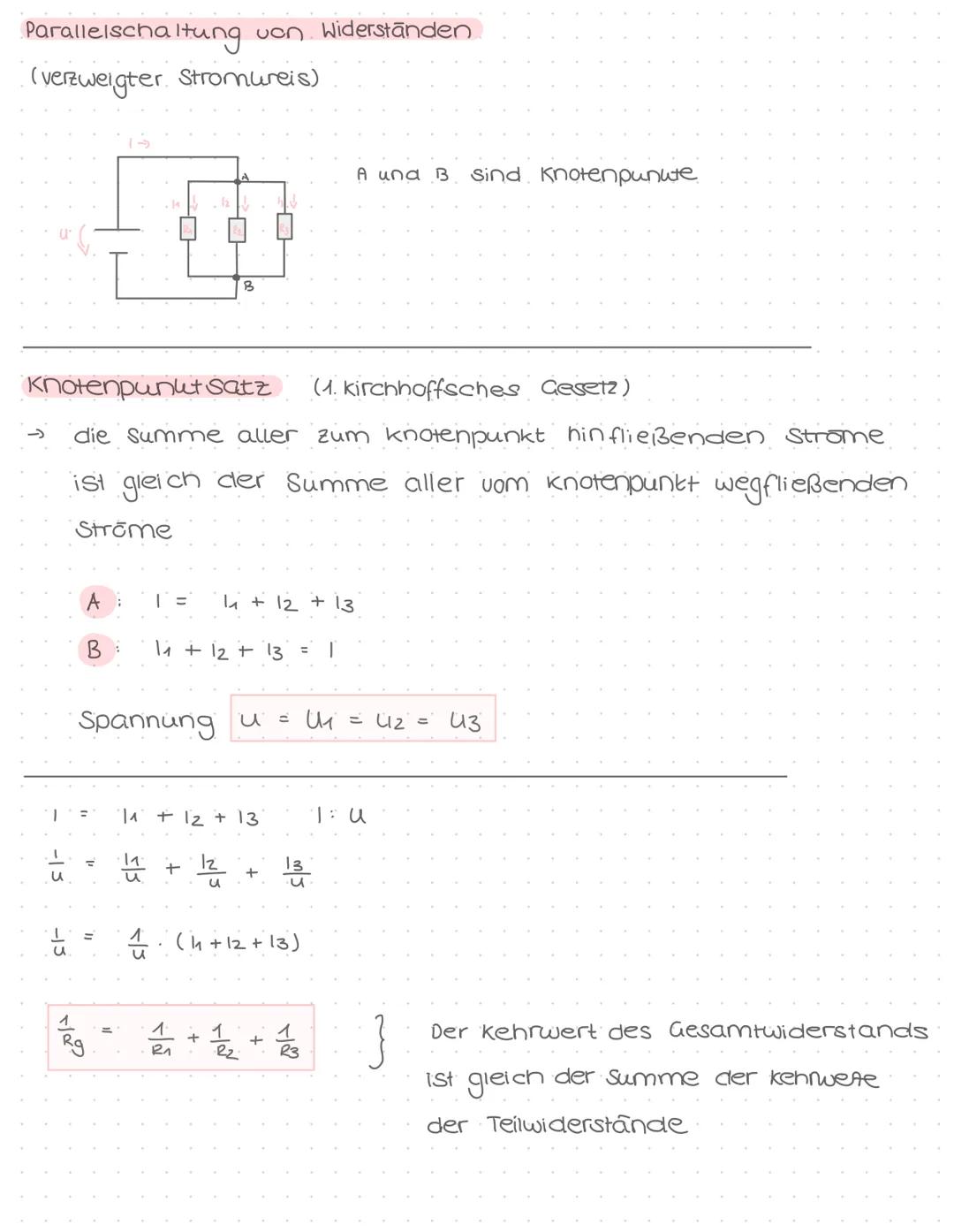

Kirchhoffs erstes Gesetz - Der Knotenpunktsatz

Das erste Kirchhoffsche Gesetz erklärt, was an Knotenpunkten (Verzweigungen) passiert. Stell dir vor, du bist an einer Kreuzung: Alles was reinkommt, muss auch wieder raus!

Am Knotenpunkt A gilt: I = I₁ + I₂ + I₃ (der Hauptstrom teilt sich auf). Am Knotenpunkt B fließt alles wieder zusammen: I₁ + I₂ + I₃ = I. Die Spannung bleibt überall gleich: U = U₁ = U₂ = U₃.

Durch mathematische Umformung erhältst du die wichtige Formel: 1/R_g = 1/R₁ + 1/R₂ + 1/R₃. Der Kehrwert des Gesamtwiderstands ist die Summe der Kehrwerte aller Teilwiderstände.

Physik-Fakt: Strom kann weder verloren gehen noch entstehen - er fließt immer vollständig weiter!

Schaltung von Widerständen – Seite 4

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

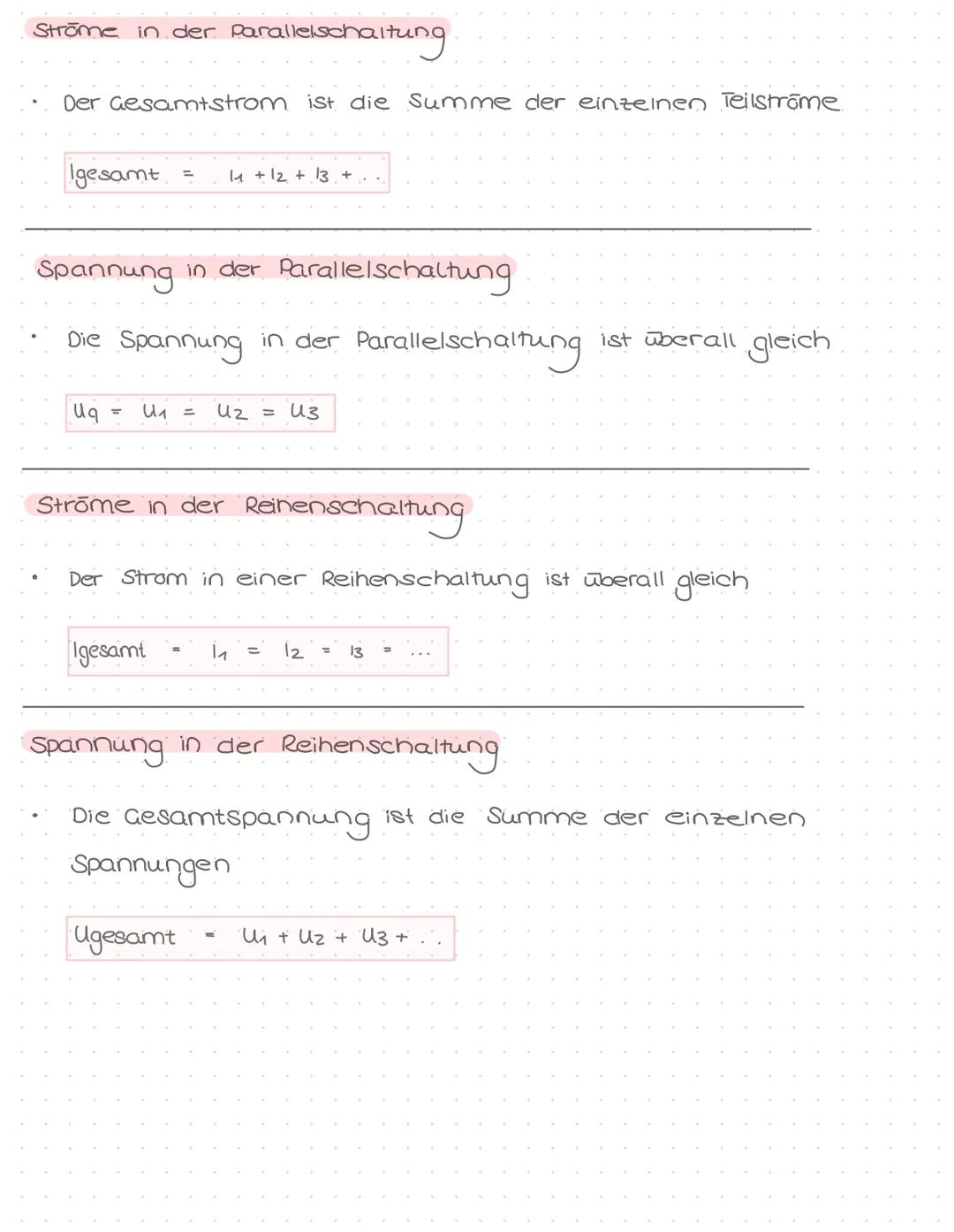

Strom und Spannung - Die wichtigsten Unterschiede

Parallelschaltung verhält sich wie ein Buffet: Jeder Widerstand bekommt die gleiche Spannung Uq=U1=U2=U3U_q = U₁ = U₂ = U₃, aber der Gesamtstrom teilt sich auf (I_gesamt = I₁ + I₂ + I₃).

Reihenschaltung funktioniert wie eine Kette: Der Strom bleibt überall gleich (I_gesamt = I₁ = I₂ = I₃), aber die Spannungen addieren sich (U_gesamt = U₁ + U₂ + U₃).

Diese Unterschiede sind mega wichtig für deine Berechnungen! In der Parallelschaltung "teilt" sich der Strom, in der Reihenschaltung "addiert" sich die Spannung.

Praxis-Tipp: Denk an Weihnachtsbeleuchtung - bei Reihenschaltung geht alles aus, wenn eine Birne kaputt ist!

Schaltung von Widerständen – Seite 5

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

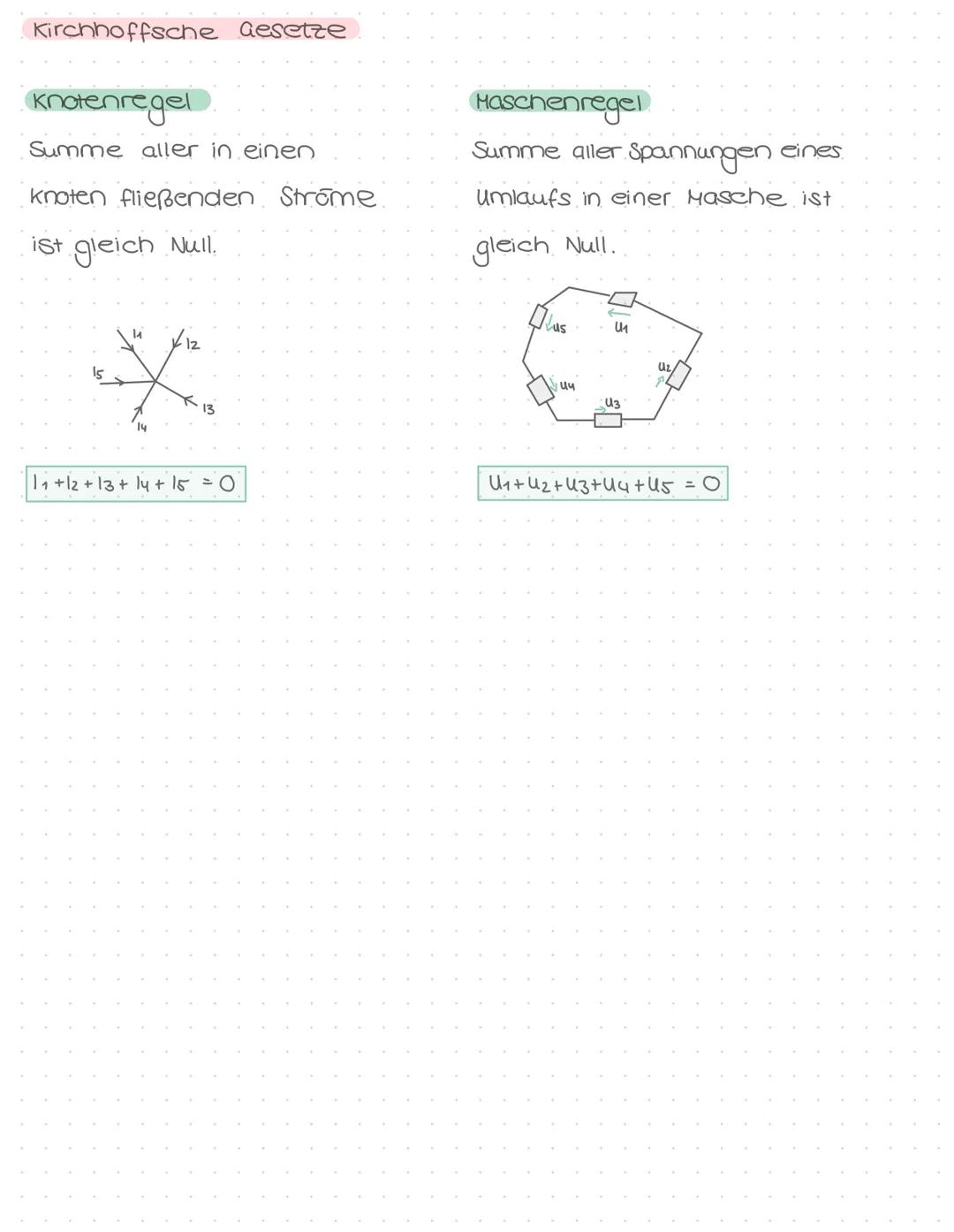

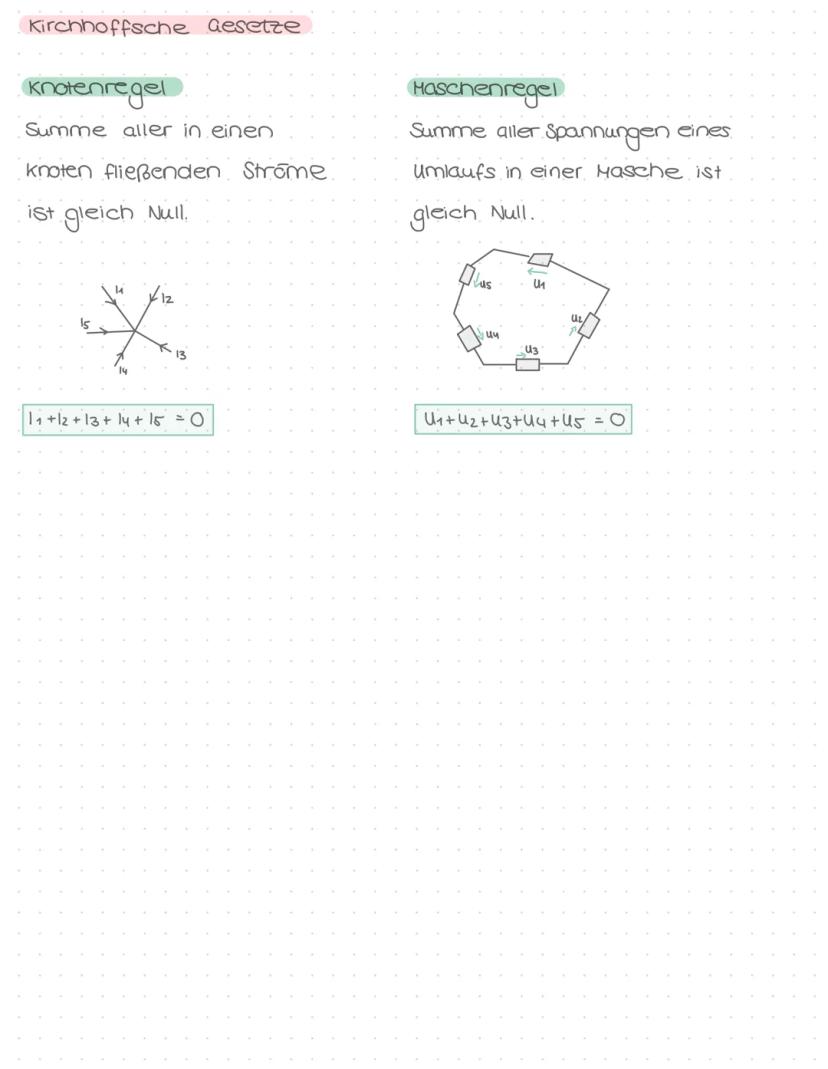

Kirchhoffs Gesetze - Die Grundregeln der Elektrotechnik

Die Kirchhoffschen Gesetze sind wie Verkehrsregeln für den elektrischen Strom. Sie helfen dir, auch komplizierte Schaltungen zu verstehen und zu berechnen.

Die Knotenregel besagt: Die Summe aller Ströme, die in einen Knoten fließen, ist gleich Null. Das bedeutet praktisch: Was reinkommt, geht auch wieder raus I1+I2+I3+I4+I5=0I₁ + I₂ + I₃ + I₄ + I₅ = 0.

Die Maschenregel funktioniert genauso für Spannungen: Gehst du einmal im Kreis durch eine Masche, addieren sich alle Spannungen zu Null U1+U2+U3+U4+U5=0U₁ + U₂ + U₃ + U₄ + U₅ = 0. Diese Regeln sind deine Basis für jede Schaltungsanalyse.

Erfolgs-Tipp: Mit diesen beiden Regeln löst du jede Schaltung - sie sind dein elektrisches Werkzeug Nr. 1!
