Transistor einfach erklärt: Aufbau, Funktionsweise und Beispiele

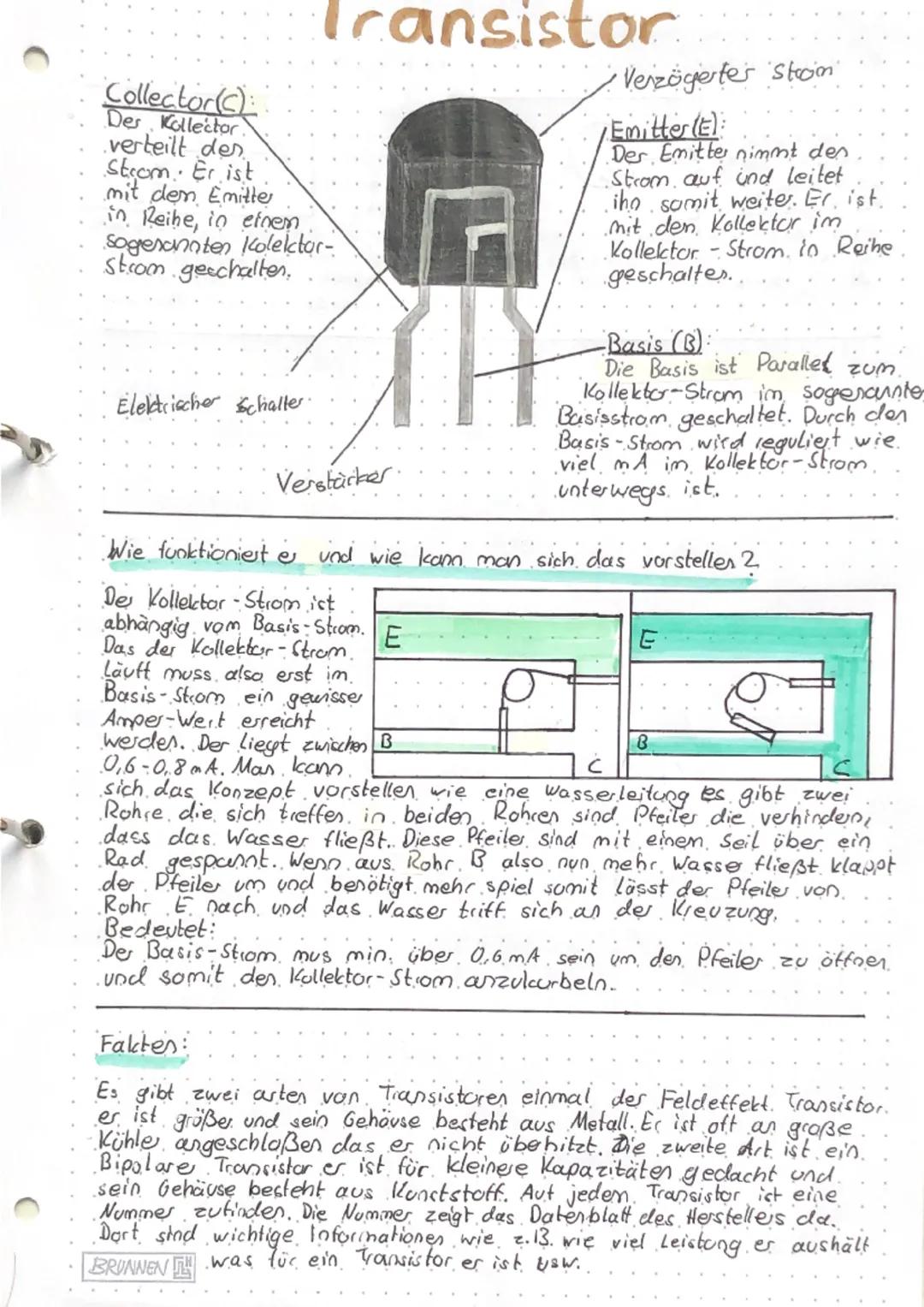

Funktionsweise des Transistors
Die drei Anschlüsse
Der Transistor steuert den Stromfluss über drei spezifische Kontakte.
- Kollektor (): Hier fließt der Hauptstrom hinein.
- Emitter (): Nimmt den Strom auf und leitet ihn ab.
- Basis (): Der Steueranschluss, der den Stromfluss zwischen and regelt.
Das Steuerungsprinzip
Der Kollektorstrom fließt erst, wenn an der Basis eine Mindestspannung anliegt.
- Schwellenwert: Der Basisstrom muss ausreichend hoch sein (oft ab ca. bzw. wenigen Milliampere), um den Transistor zu öffnen.
- Wasser-Modell: Ein kleiner Wasserfluss an der Basis reißt eine Klappe auf, sodass großes Wasser von nach fließen kann.
💡 Tipp: Merk dir die Basis als das Ventil, das den großen Stromfluss von Kollektor zu Emitter erst freischaltet.

Transistortypen im Vergleich
Bipolar vs. Feldeffekt
Je nach Einsatzzweck nutzt man unterschiedliche Bauformen.
- Bipolare Transistoren: Kleinere Bauteile für geringe Kapazitäten mit Kunststoffgehäuse.
- Feldeffekt-Transistoren: Größere Bauteile in Metallgehäusen für hohe Leistungen, die oft auf Kühlkörpern sitzen.

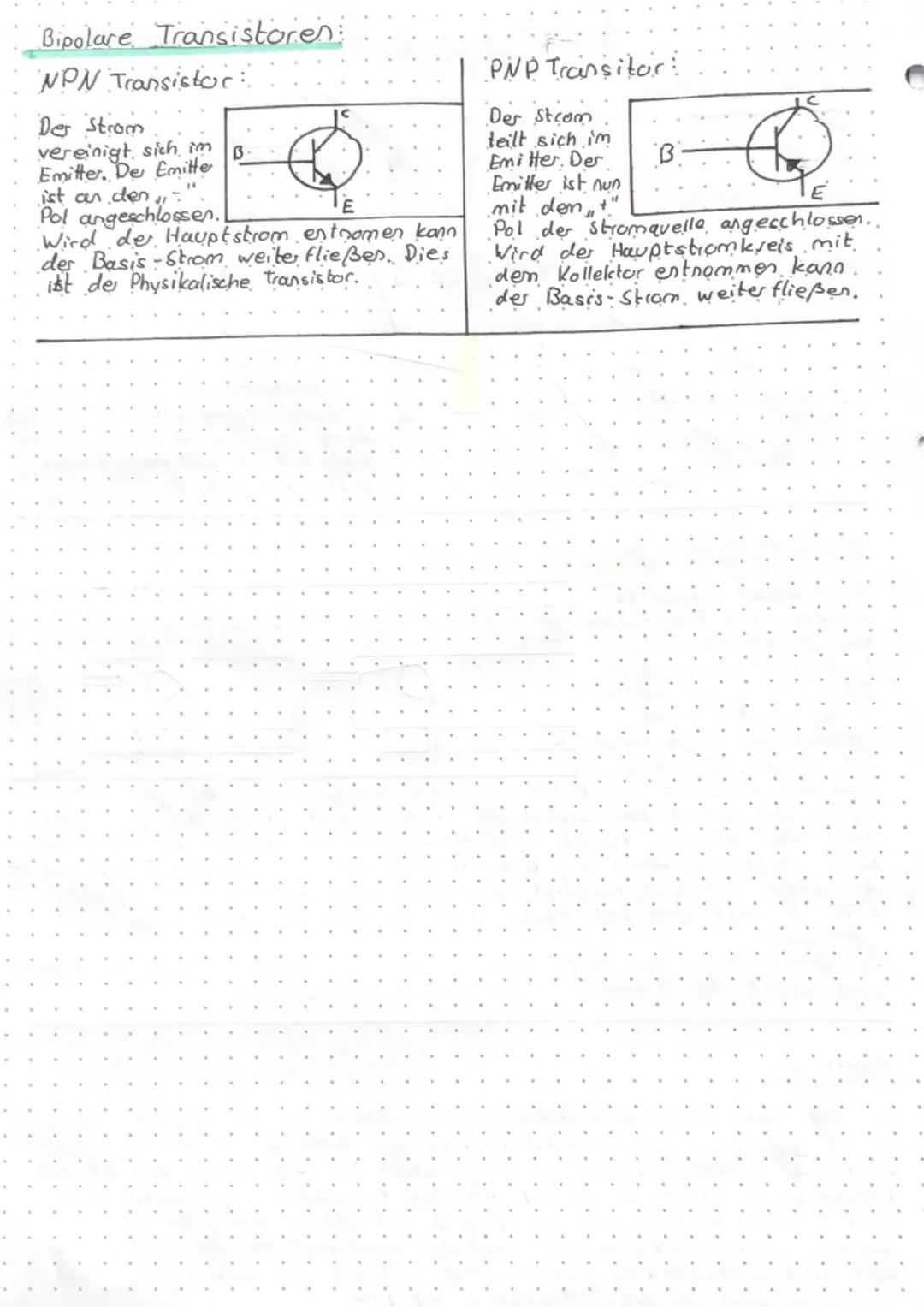

NPN und PNP Transistoren
Bipolare Transistoren teilen sich in zwei entgegengesetzte Strukturen auf.
- NPN-Transistor: Der Strom fließt im Emitter zusammen, welcher am Minuspol liegt.
- PNP-Transistor: Der Strom teilt sich im Emitter auf, welcher am Pluspol angeschlossen ist.
💡 Tipp: Die Pfeilrichtung im Schaltbild zeigt dir den Typ: Beim NPN-Transistor zeigt der Pfeil am Emitter nach außen (tut nichts).
