Windkraftanlagen Präsentation: Aufbau, Funktion und Vorteile

Windkraftanlagen - Überblick

Du kennst sie bestimmt aus der Landschaft: die großen weißen Windräder, die sich gemächlich drehen. Diese Windkraftanlagen sind eine der wichtigsten Technologien für erneuerbare Energie.

Die Funktionsweise ist relativ simpel zu verstehen. Aber dahinter stecken clevere physikalische Prinzipien und beeindruckende Technik.

Gut zu wissen: Windkraftanlagen wandeln kostenlose Windenergie in wertvollen Strom um - ganz ohne schädliche Abgase!

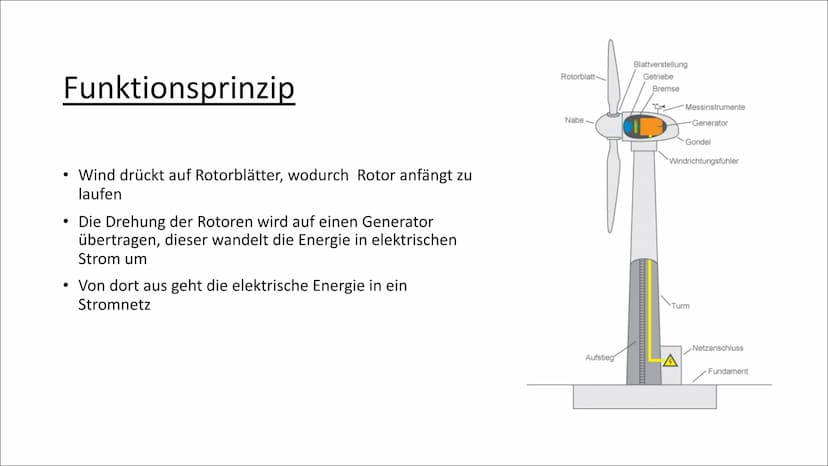

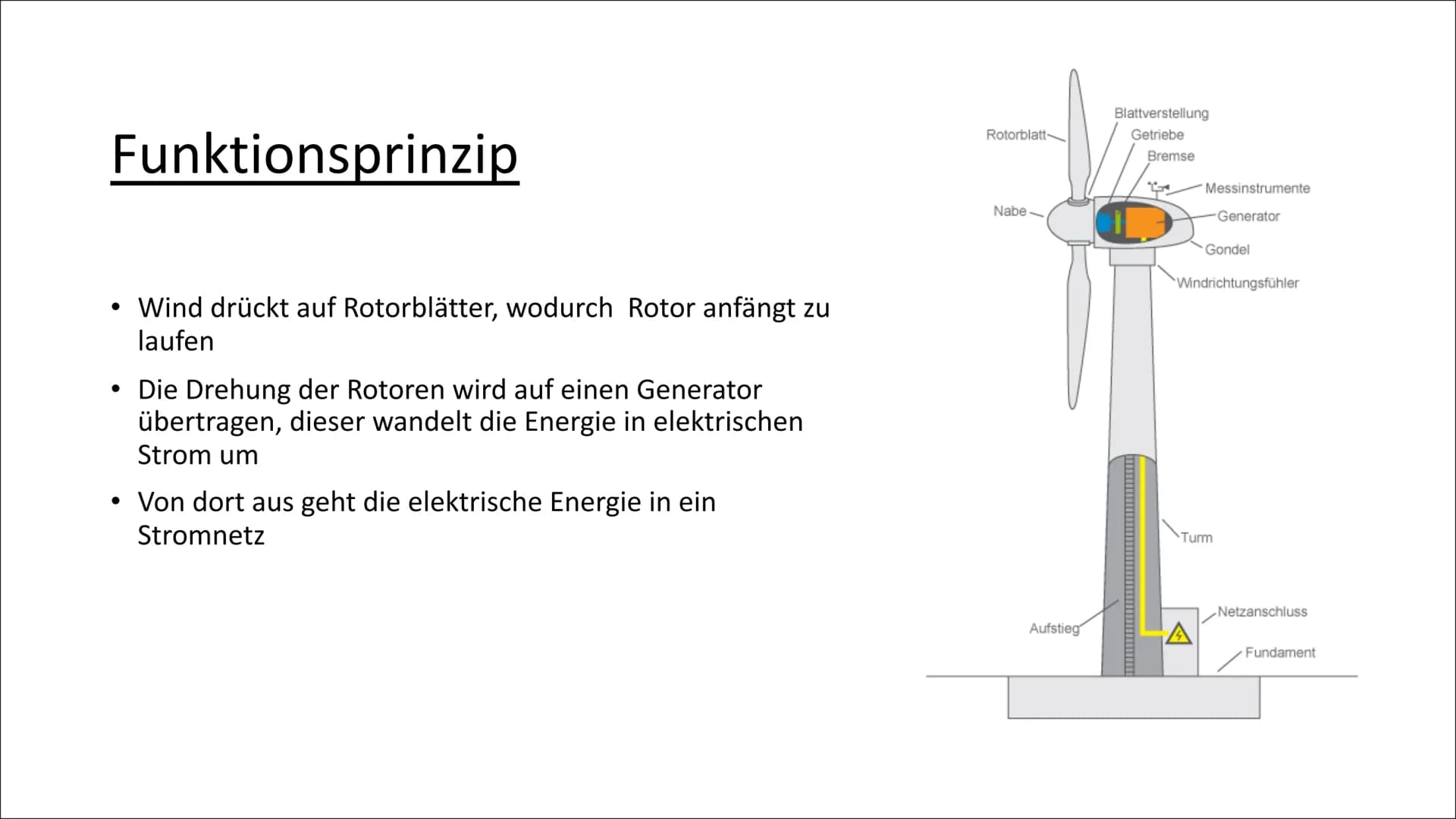

So funktioniert eine Windkraftanlage

Das Funktionsprinzip ist eigentlich ziemlich logisch: Der Wind trifft auf die Rotorblätter und bringt sie zum Drehen. Diese Drehbewegung wird über ein Getriebe auf den Generator übertragen.

Der Generator funktioniert wie ein riesiger Dynamo und wandelt die mechanische Drehbewegung in elektrischen Strom um. Dieser fließt dann über das Stromnetz zu uns nach Hause.

Die ganze Technik sitzt in der Gondel auf dem hohen Turm. Ein Windrichtungsfühler sorgt dafür, dass sich die Anlage immer optimal zum Wind ausrichtet.

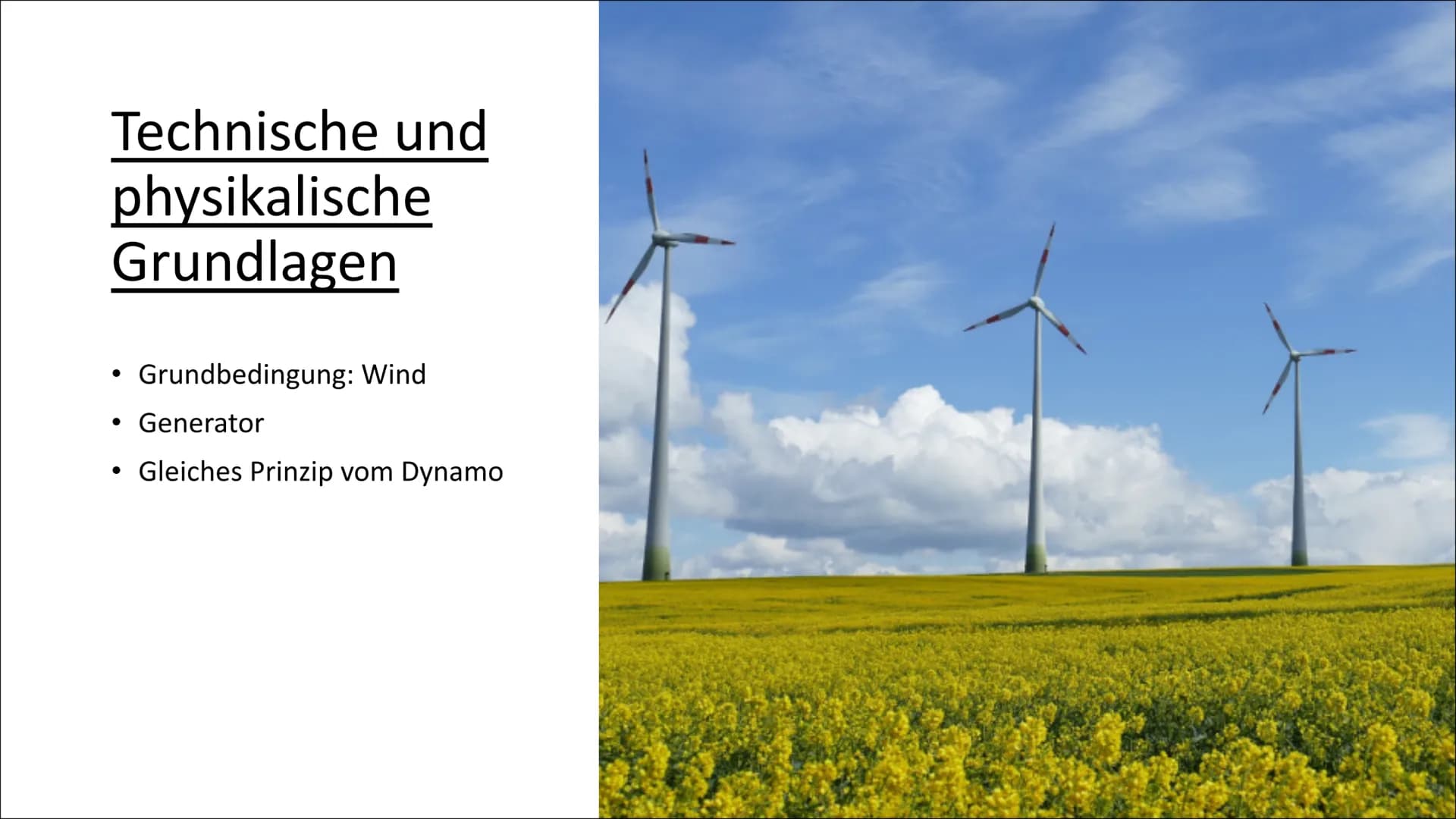

Merktipp: Generator = wie Dynamo am Fahrrad, nur viel größer!

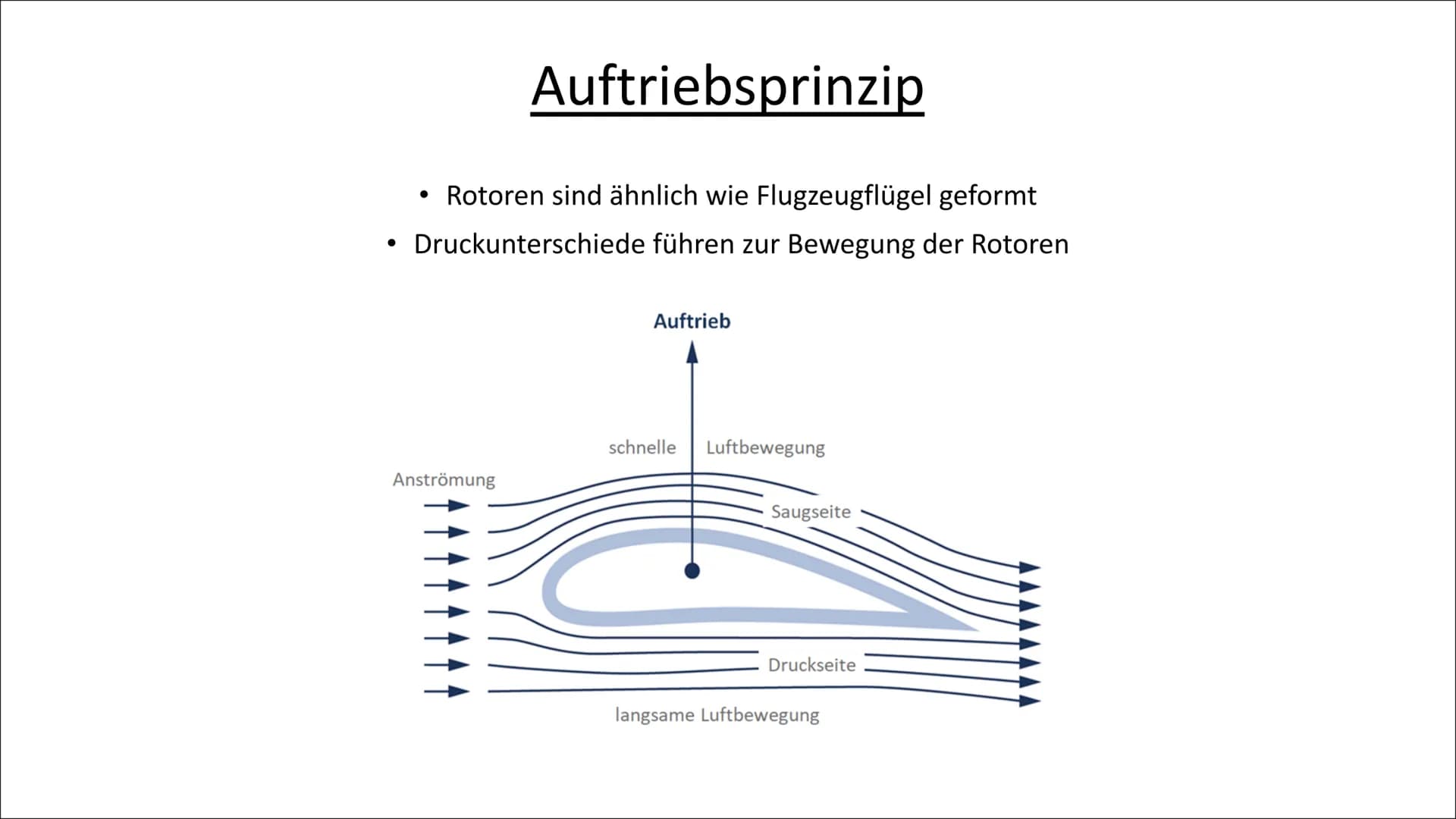

Das clevere Auftriebsprinzip

Hier wird's richtig interessant: Die Rotorblätter sind nicht einfach flach, sondern haben eine spezielle Form - ähnlich wie Flugzeugflügel! Durch diese Form entsteht das Auftriebsprinzip.

Die Luft strömt auf der gewölbten Seite schneller vorbei als auf der flachen Seite. Dadurch entstehen Druckunterschiede, die das Rotorblatt "nach vorne ziehen".

Das ist viel effizienter, als wenn der Wind die Blätter einfach nur "wegpusten" würde. Deshalb drehen sich moderne Windräder auch bei schwachem Wind.

Aha-Moment: Windräder funktionieren nicht durch "Wegpusten", sondern durch Sog - wie Flugzeugflügel!

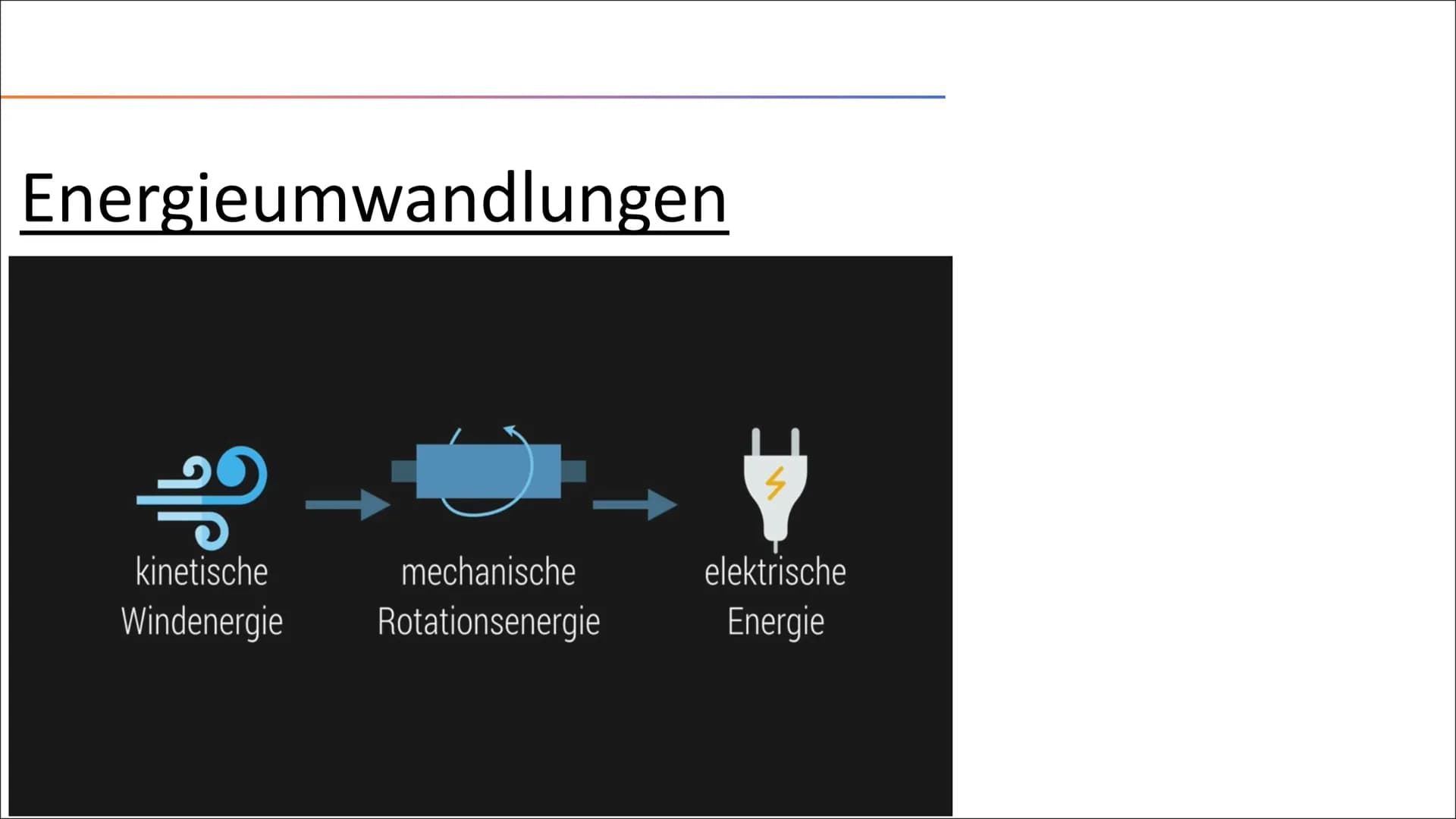

Energieumwandlung Schritt für Schritt

Die Energieumwandlung läuft in drei klaren Stufen ab, die du dir gut merken kannst:

1. Kinetische Windenergie → 2. Mechanische Rotationsenergie → 3. Elektrische Energie

Zuerst nutzt die Anlage die Bewegungsenergie des Windes. Diese wird in die Drehbewegung der Rotoren umgewandelt. Schließlich macht der Generator daraus nutzbaren Strom.

Prüfungstipp: Diese drei Energieformen werden gerne in Tests abgefragt!

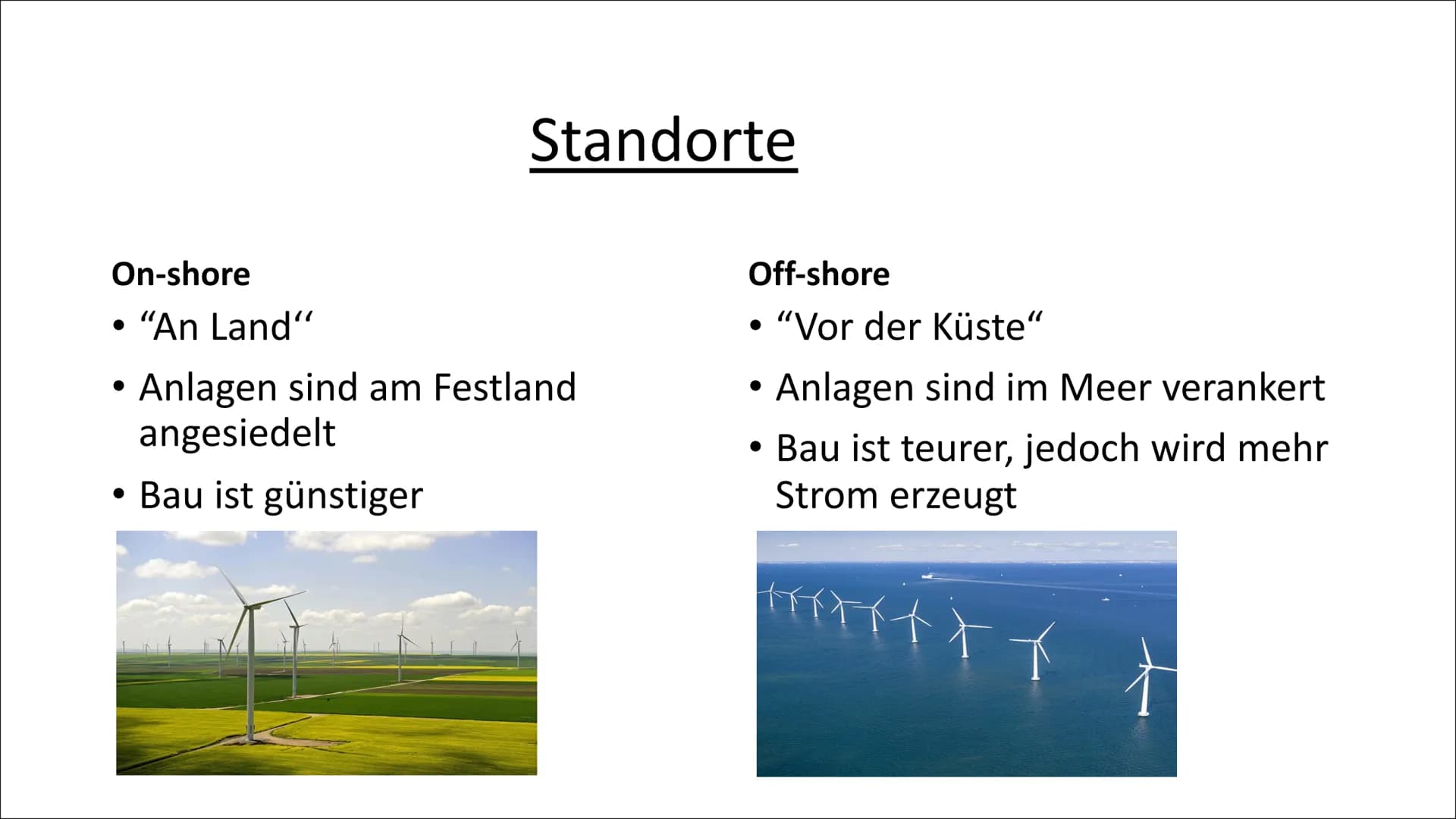

Onshore vs. Offshore - Standorte im Vergleich

Windkraftanlagen stehen entweder Onshore (an Land) oder Offshore (im Meer vor der Küste). Beide haben ihre Vor- und Nachteile.

Onshore-Anlagen sind günstiger zu bauen und einfacher zu warten. Offshore-Anlagen kosten mehr, aber der Wind weht auf dem Meer konstanter und stärker - deshalb produzieren sie mehr Strom.

Die meisten Anlagen in Deutschland stehen noch an Land, aber Offshore-Parks werden immer wichtiger für die Energieversorgung.

Interessant: Offshore-Windparks können so groß werden wie ganze Städte!

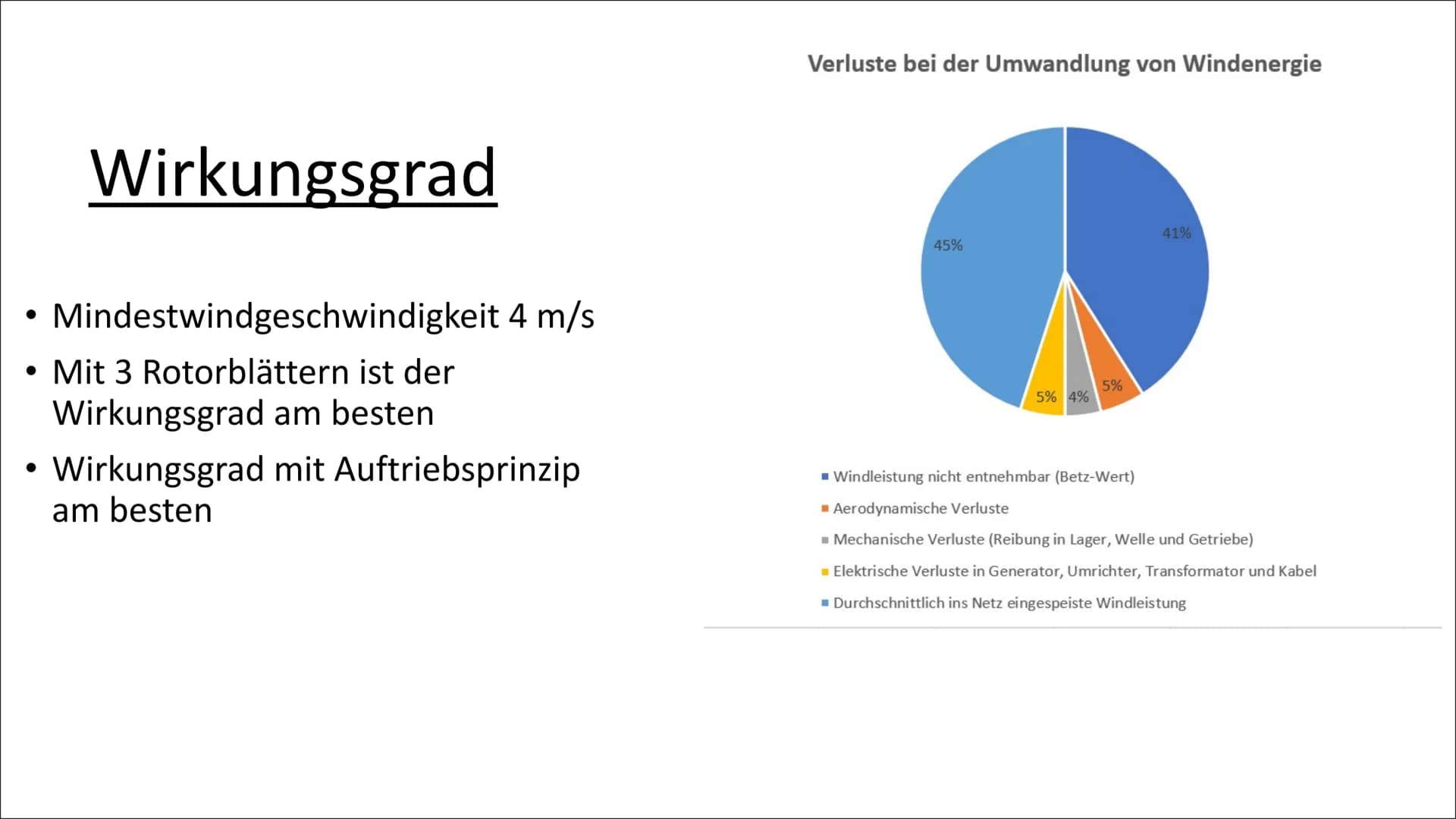

Wirkungsgrad und Verluste

Eine Windkraftanlage braucht mindestens 4 m/s Windgeschwindigkeit, um Strom zu produzieren. Drei Rotorblätter haben sich als optimal erwiesen - mehr bringen keinen Vorteil.

Aber nicht alle Windenergie wird zu Strom: Etwa 41% der Windleistung kann physikalisch gar nicht genutzt werden (das ist der Betz-Wert). Dazu kommen noch aerodynamische, mechanische und elektrische Verluste.

Am Ende kommen nur etwa 5% der ursprünglich verfügbaren Windenergie als nutzbarer Strom im Netz an - das klingt wenig, ist aber völlig normal für Energieumwandlungen.

Physik-Fakt: Der Betz-Wert besagt, dass maximal 59% der Windenergie nutzbar sind - das ist ein Naturgesetz!

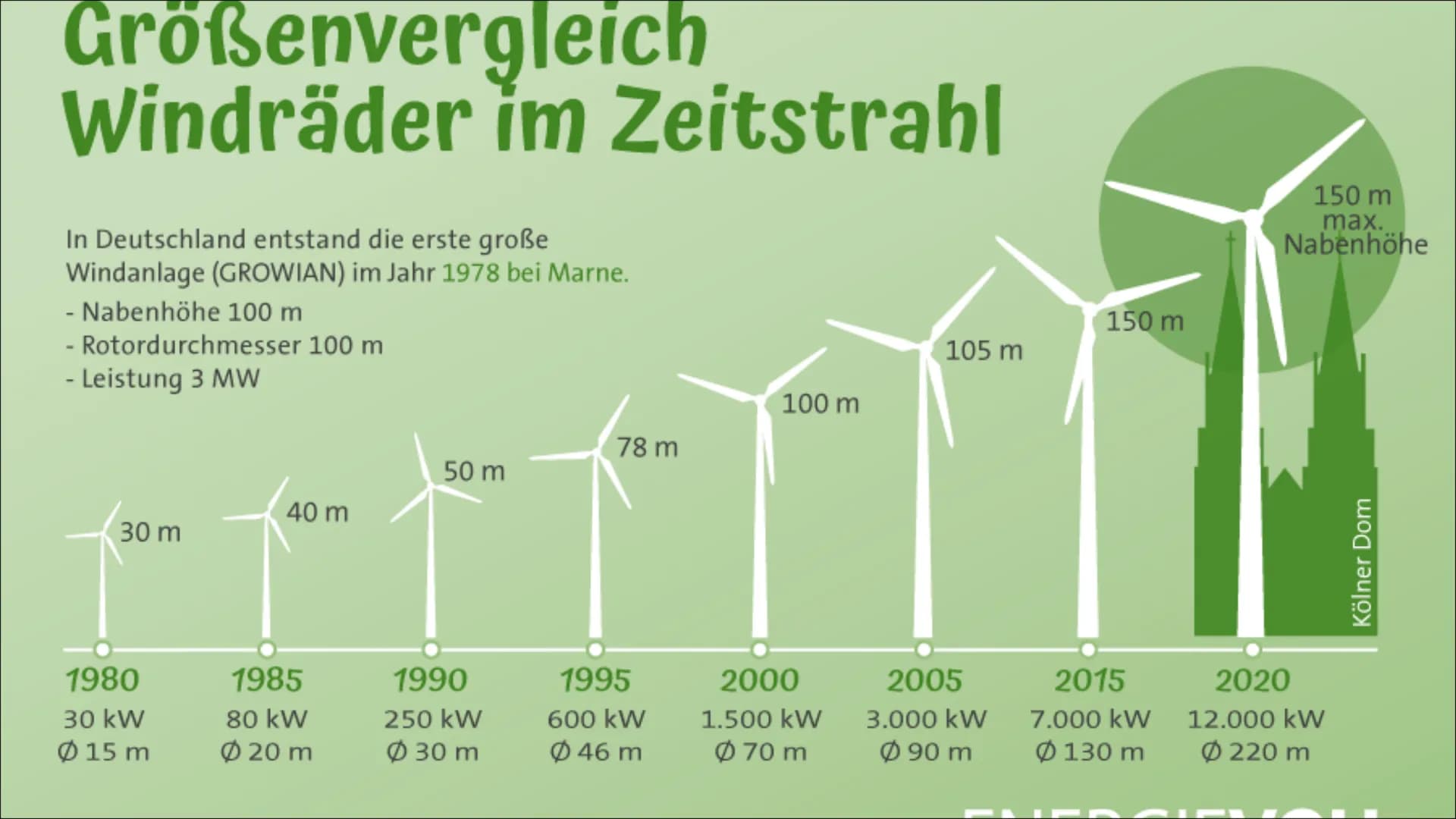

Größenentwicklung - Von klein zu gigantisch

Die Entwicklung der Windkraftanlagen ist beeindruckend: 1980 hatten sie nur 30 kW Leistung und 15 m Rotordurchmesser. Heute schaffen moderne Anlagen 12.000 kW mit 220 m Rotordurchmesser!

Die erste große deutsche Windanlage GROWIAN entstand 1978 bei Marne. Sie war damals mit 100 m Nabenhöhe ein Riese - heute ist das Standard.

Moderne Windräder sind höher als der Kölner Dom und werden immer noch größer. Größere Anlagen können mehr Wind "einfangen" und arbeiten effizienter.

Größenvergleich: Die Rotorblätter moderner Anlagen sind länger als ein Fußballfeld!

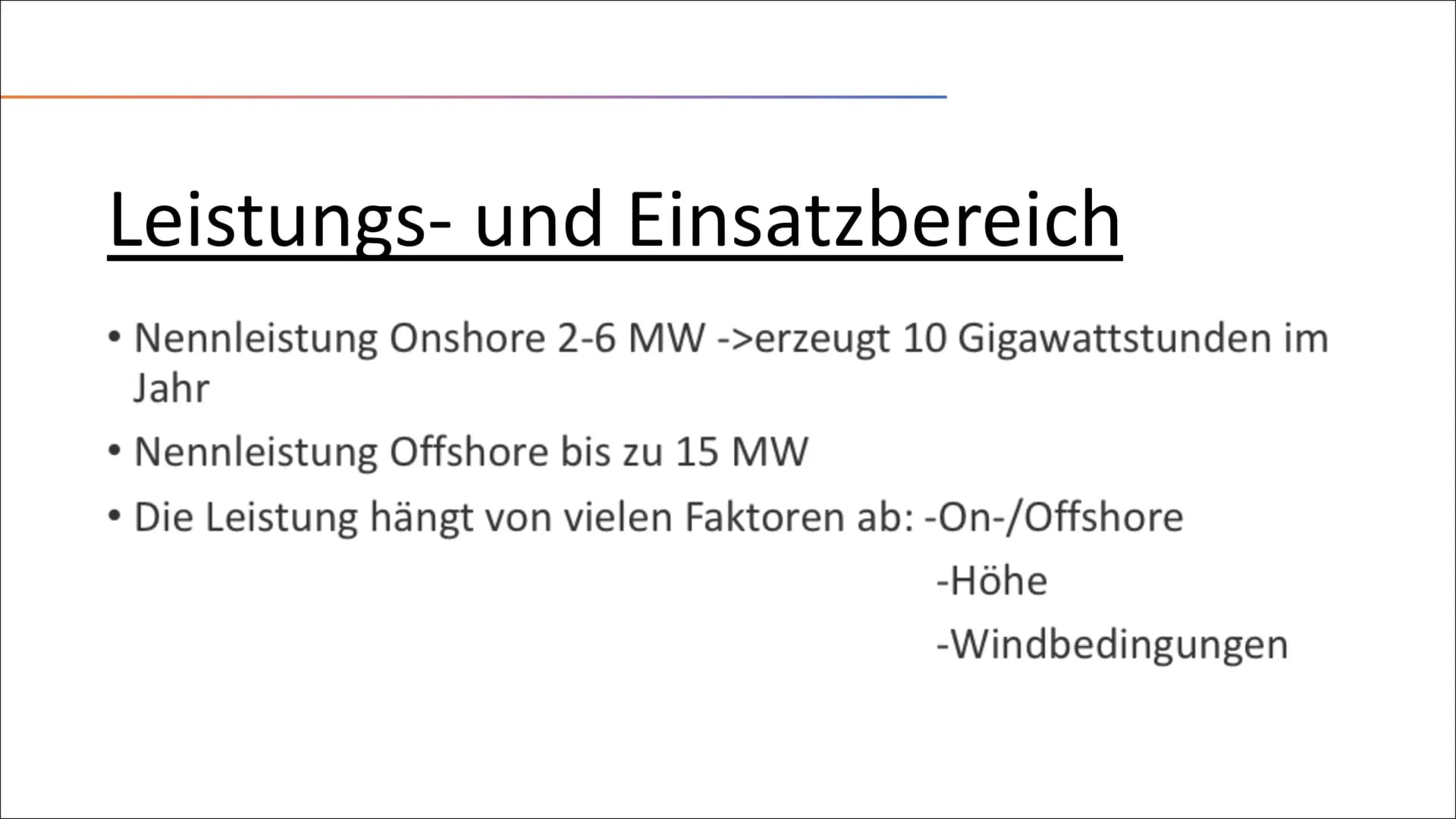

Leistung und Einsatzbereiche

Onshore-Anlagen haben typisch 2-6 MW Nennleistung und erzeugen etwa 10 Gigawattstunden pro Jahr. Offshore-Anlagen schaffen bis zu 15 MW - das reicht für tausende Haushalte!

Die tatsächliche Leistung hängt von vielen Faktoren ab: Standort (On-/Offshore), Höhe der Anlage und vor allem den Windbedingungen. Ohne Wind läuft nichts - deshalb ist die Standortwahl so wichtig.

Eine moderne Windkraftanlage kann etwa 3.000-5.000 Haushalte mit Strom versorgen.

Beeindruckend: Eine einzige große Offshore-Anlage versorgt eine ganze Kleinstadt mit Strom!
