Benjamin Franklin und der Blitzableiter

Alternativer Bildtext:

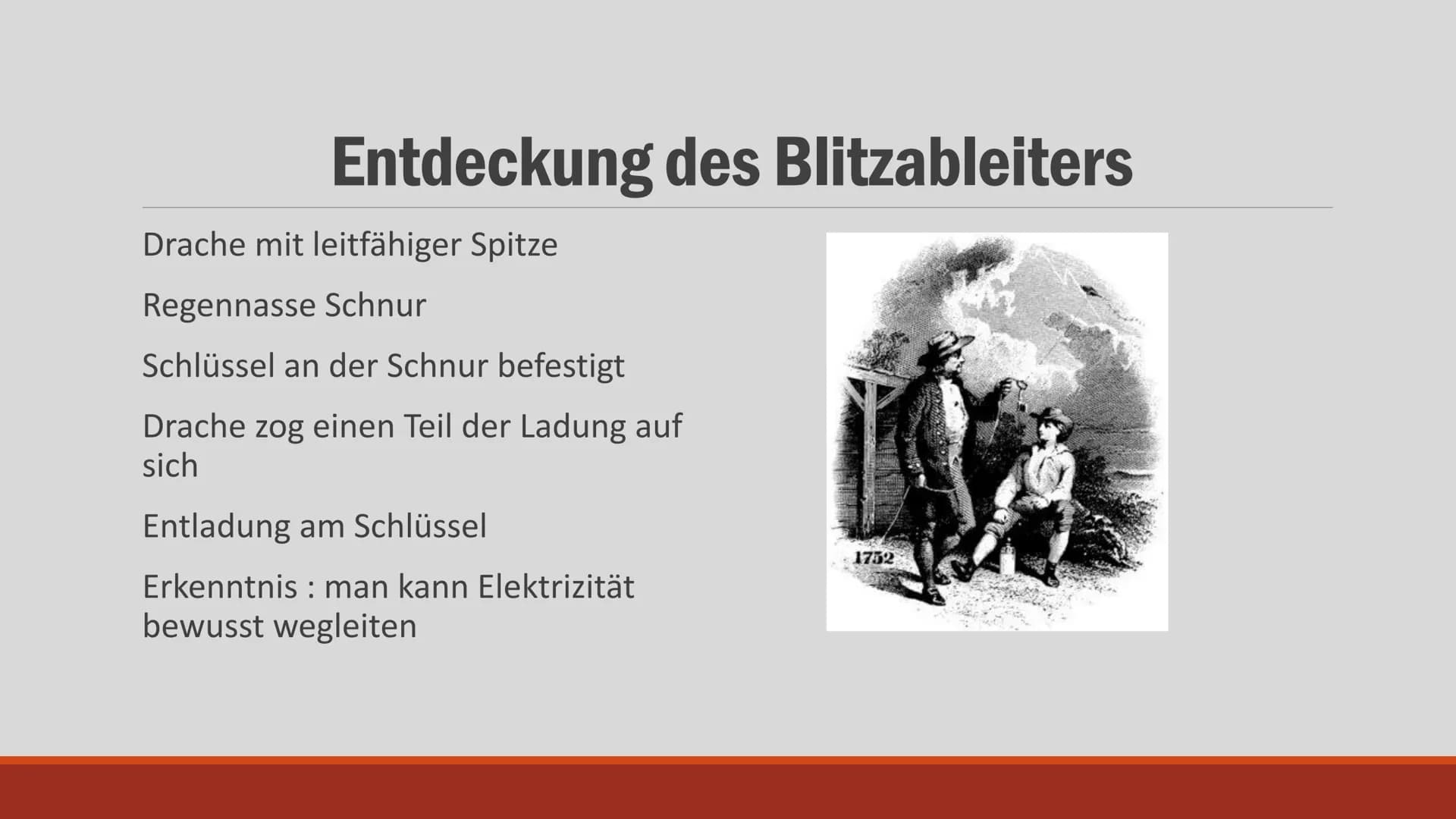

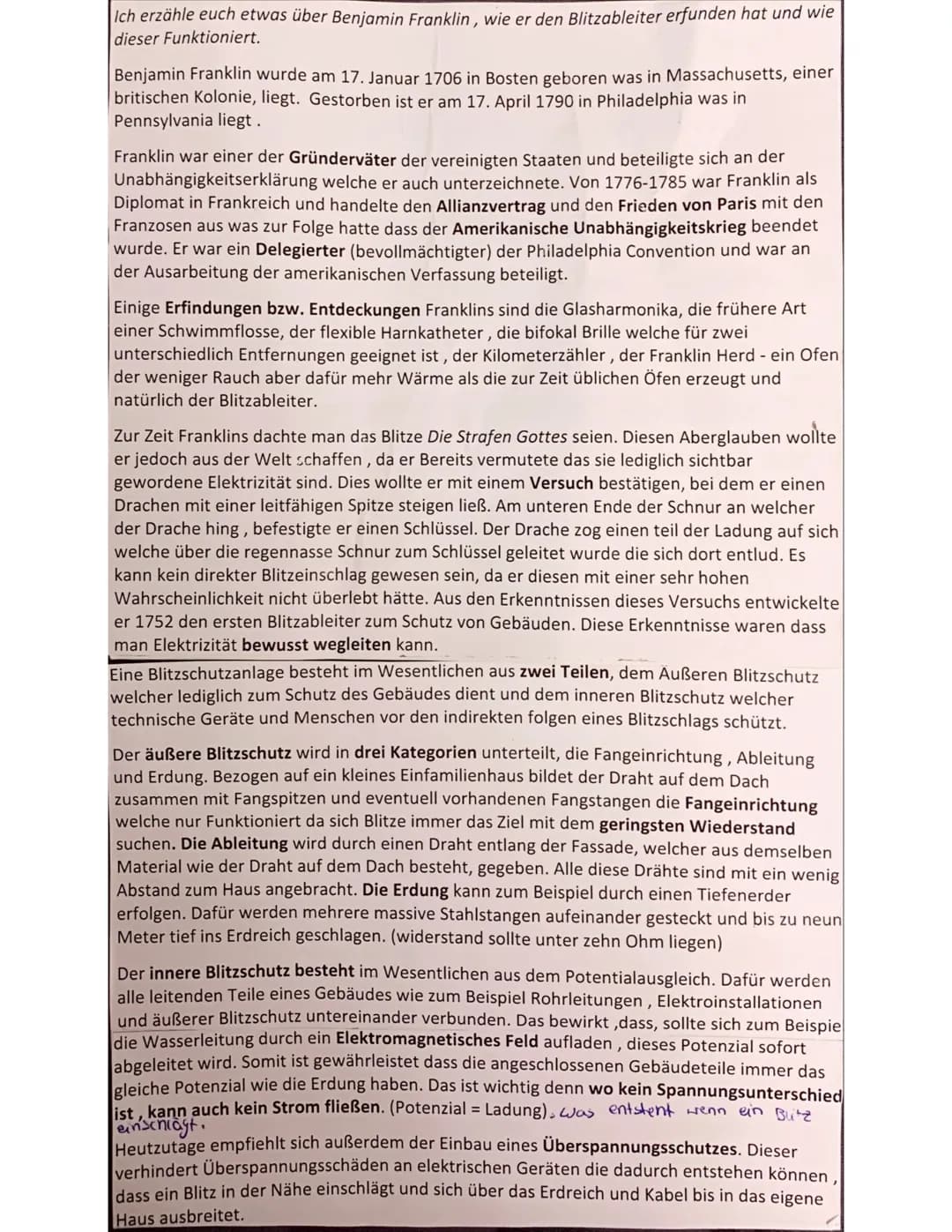

Am unteren Ende der Schnur an welcher der Drache hing, befestigte er einen Schlüssel. Der Drache zog einen teil der Ladung auf sich welche über die regennasse Schnur zum Schlüssel geleitet wurde die sich dort entlud. Es kann kein direkter Blitzeinschlag gewesen sein, da er diesen mit einer sehr hohen Wahrscheinlichkeit nicht überlebt hätte. Aus den Erkenntnissen dieses Versuchs entwickelte er 1752 den ersten Blitzableiter zum Schutz von Gebäuden. Diese Erkenntnisse waren dass man Elektrizität bewusst wegleiten kann. Eine Blitzschutzanlage besteht im Wesentlichen aus zwei Teilen, dem Äußeren Blitzschutz welcher lediglich zum Schutz des Gebäudes dient und dem inneren Blitzschutz welcher technische Geräte und Menschen vor den indirekten folgen eines Blitzschlags schützt. Der äußere Blitzschutz wird in drei Kategorien unterteilt, die Fangeinrichtung, Ableitung und Erdung. Bezogen auf ein kleines Einfamilienhaus bildet der Draht auf dem Dach zusammen mit Fangspitzen und eventuell vorhandenen Fangstangen die Fangeinrichtung welche nur Funktioniert da sich Blitze immer das Ziel mit dem geringsten Wiederstand suchen. Die Ableitung wird durch einen Draht entlang der Fassade, welcher aus demselben Material wie der Draht auf dem Dach besteht, gegeben. Alle diese Drähte sind mit ein wenig Abstand zum Haus angebracht. Die Erdung kann zum Beispiel durch einen Tiefenerder erfolgen. Dafür werden mehrere massive Stahlstangen aufeinander gesteckt und bis zu neun Meter tief ins Erdreich geschlagen. (widerstand sollte unter zehn Ohm liegen) Der innere Blitzschutz besteht im Wesentlichen aus dem Potentialausgleich. Dafür werden alle leitenden Teile eines Gebäudes wie zum Beispiel Rohrleitungen, Elektroinstallationen und äußerer Blitzschutz untereinander verbunden. Das bewirkt,dass, sollte sich zum Beispie die Wasserleitung durch ein Elektromagnetisches Feld aufladen, dieses Potenzial sofort abgeleitet wird. Somit ist gewährleistet dass die angeschlossenen Gebäudeteile immer das gleiche Potenzial wie die Erdung haben. Das ist wichtig denn wo kein Spannungsunterschied ist, kann auch kein Strom fließen. (Potenzial = Ladung). Was entstent wenn ein Blitz einschlägt. Heutzutage empfiehlt sich außerdem der Einbau eines Überspannungsschutzes. Dieser verhindert Überspannungsschäden an elektrischen Geräten die dadurch entstehen können, dass ein Blitz in der Nähe einschlägt und sich über das Erdreich und Kabel bis in das eigene Haus ausbreitet. Gliederung Das Leben von Benjamin Franklin Die wichtigsten Erfindungen/Entdeckungen Franklins Die Entdeckung des Blitzableiters Die Funktionsweise des Blitzableiters Äußerer Blitzschutz Innerer Blitzschutz Benjamin Franklin 17. Januar 1706 in Bosten geboren 17. April 1790 in Philadelphia gestorben Einer der Gründerväter der Vereinigten Staaten, beteiligte sich an der Unabhängigkeitserklärung Als Diplomat in Frankreich, handelte den Allianzvertrag und den Frieden Paris aus Delegierter der Philadelphia Convention Benjamin Franklin ist der einzige Nicht- Präsident der auf einem Dollarschein zu sehen ist. CO FEDERAL RESERVE NOTE FA45494731 A F5 TORTOR DER 197 THIS NOTE IS LEGAL TENDER FOR ALL DEBTS, PUBLIC AND PRIVATE Anne Excobedo Cabral Tanner of the United States 1000+ D. SERIES 2003 FRANKLIN LOO UNITED STATES DA OFAMERICA /YR) FA 45494731 A Дава шбили Secretary of the Treary 100 STANY MO ONE HUNDRED DOLLARS WINRA LAUNINIZA WENG Benjamin Franklins Erfindungen/Entdeckungen Glas Harmonika (Instrument) Flexibler Harnkatheter Frühere Schwimmflosse Kilometerzähler Franklin Herd (Ofen der weniger Rauch/mehr Wärme erzeugt) Bifokal Brille (für zwei Entfernungen) Blitzableiter Franklin Herd: Entdeckung des Blitzableiters Drache mit leitfähiger Spitze Regennasse Schnur Schlüssel an der Schnur befestigt Drache zog einen Teil der Ladung auf sich Entladung am Schlüssel Erkenntnis : man kann Elektrizität bewusst wegleiten 1752 Funktion des Blitzschutz Zwei Teile des Blitzschutzes --> innerer Blitzschutz, äußerer Blitzschutz Äußerer Blitzschutz zum Schutz von Gebäuden Innerer Blitzschutz zum Schutz von Geräten und Menschen Innerer Blitzschutz HAM Äußerer Blitzschutz HH Äußerer Blitzschutz Drei Teile: Fangeinrichtung, Ableitung, Erdung Fangeinrichtung aus Fangspitzen und Fangstangen Ableitung: Draht entlang der Fassade Erdung: Tiefenerder aus mehreren massiven Stahlstangen 4 Fangspitzen: Fangeinrichtung Fangstangen : Ableitung: Ableitung und Erdung Erdung: Innerer Blitzschutz Zwei wesentliche Teile: Potentialausgleich, Überspannungsschutz Potentialausgleich : verbinden von allen leitenden Teilen des Gebäudes mit der Erdung, im Falle einer Aufladung wird das Potential direkt abgeleitet Überspannungsschutz: Ableitung der Überspannung zur Erdung ] >0,5m PAS HI 1m T>0,8m Potentialausgleich und Überspannungsschutz Potentialausgleich: Überspannungsschutz: enwitec 4 Danke fürs Zuhören Gibt es noch Fragen?
