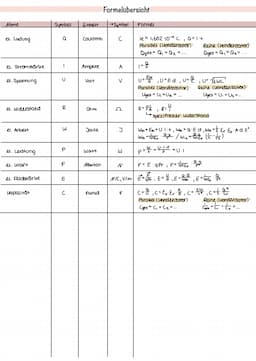

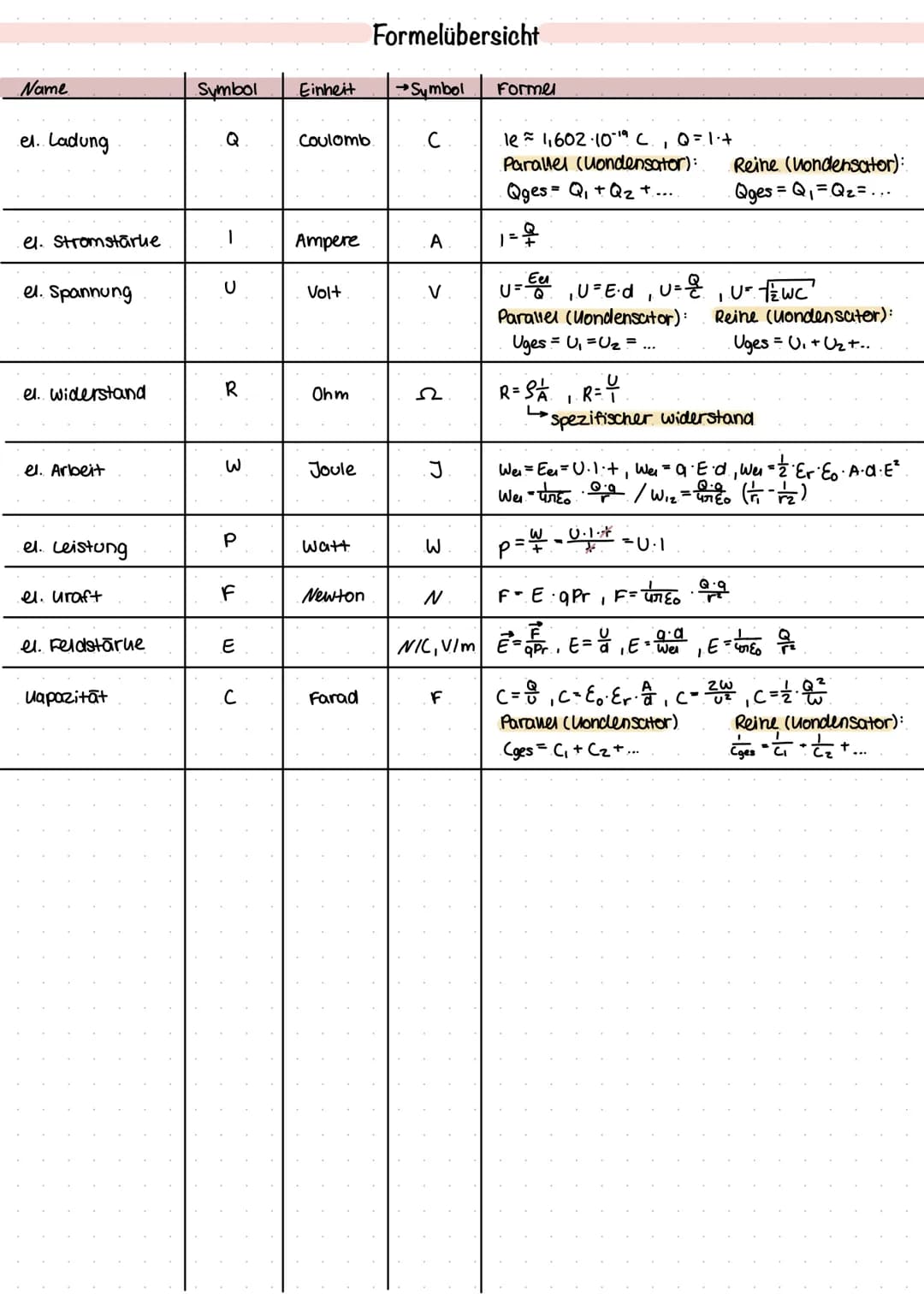

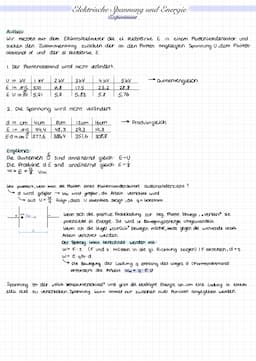

Elektrische Feldstärke und Spannung

Die elektrische Feldstärke ist eine zentrale Größe zur Beschreibung elektrischer Felder. Sie wird experimentell untersucht und mathematisch definiert.

Definition: Die elektrische Feldstärke E ist definiert als der Quotient aus der elektrischen Kraft F auf eine Probeladung q und der Größe dieser Ladung: E = F/q.

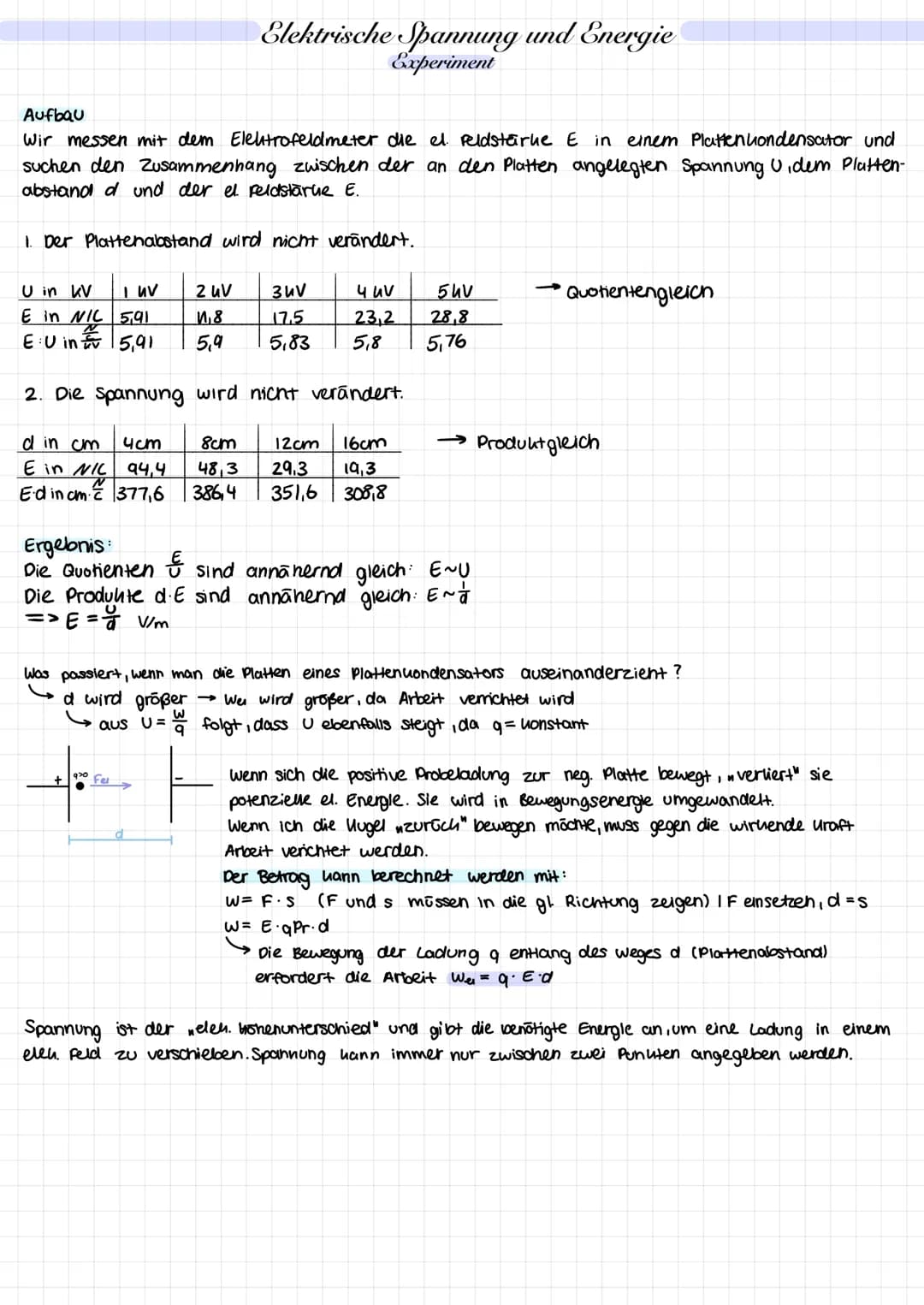

Ein Experiment mit einem Plattenkondensator zeigt wichtige Zusammenhänge:

1. Bei konstantem Plattenabstand ist E proportional zur angelegten Spannung U.
2. Bei konstanter Spannung ist E umgekehrt proportional zum Plattenabstand d.

Elektrische Feldstärke Formel: E = U/d $V/m$

Diese Formel verdeutlicht den Zusammenhang zwischen elektrischer Feldstärke, Spannung und Abstand im homogenen Feld eines Plattenkondensators.

Example: In einem Plattenkondensator mit 5 cm Abstand und 1000 V Spannung beträgt die elektrische Feldstärke E = 1000 V / 0,05 m = 20.000 V/m = 20 kV/m.

Die elektrische Spannung ist eng mit der Energie im elektrischen Feld verknüpft:

• Beim Auseinanderziehen der Kondensatorplatten steigt die potentielle Energie.
• Die Bewegung einer Ladung im Feld erfordert Arbeit: W = q · E · d

Highlight: Die elektrische Spannung kann als "elektrischer Höhenunterschied" verstanden werden und gibt die benötigte Energie an, um eine Ladung in einem elektrischen Feld zu verschieben.

Diese Konzepte sind fundamental für das Verständnis elektrischer Systeme und Energieumwandlungen in elektrischen Feldern.

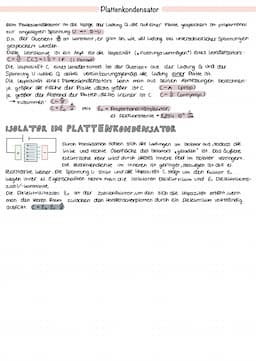

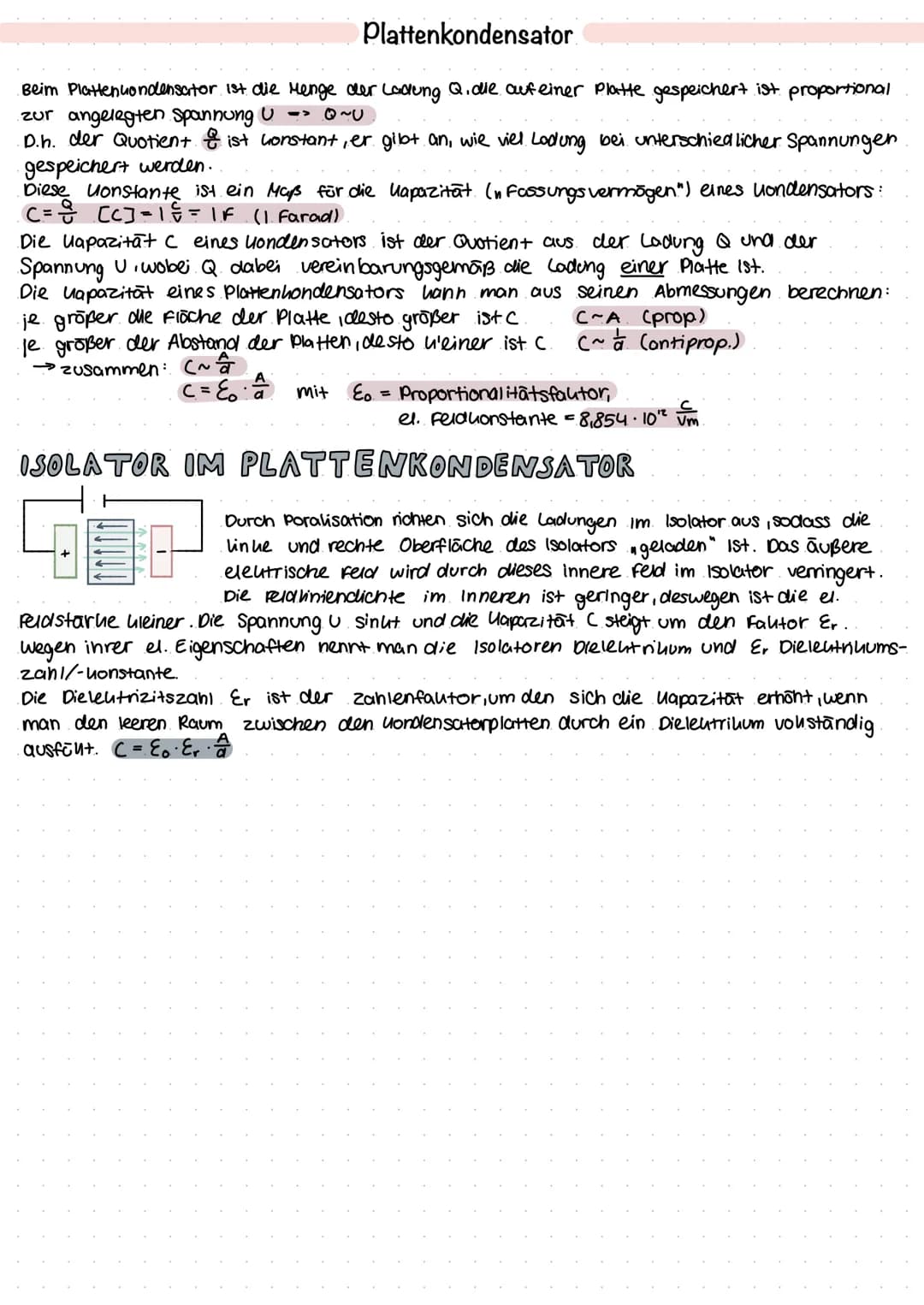

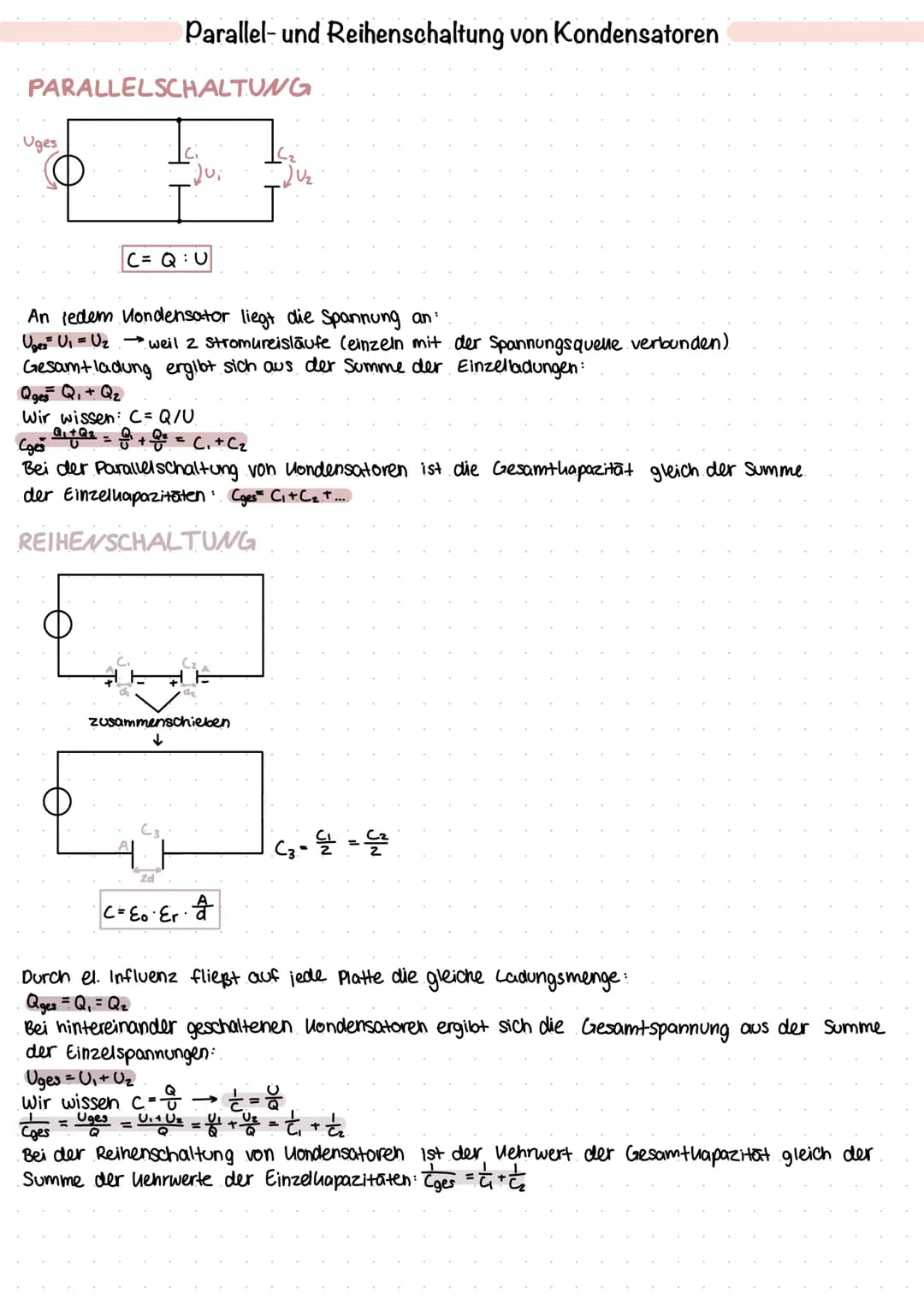

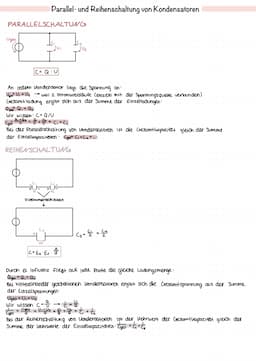

Plattenkondensator und Kapazität

Der Plattenkondensator ist ein wichtiges Bauelement in der Elektrotechnik und dient als Modell für das Verständnis elektrischer Felder und Energiespeicherung.

Definition: Die Kapazität eines Kondensators ist ein Maß für sein Fassungsvermögen an elektrischer Ladung.

Die Kapazität C wird definiert als das Verhältnis der gespeicherten Ladung Q zur angelegten Spannung U:

Kapazität Kondensator Formel: C = Q / U $F$

Die Einheit der Kapazität ist das Farad $F$, benannt nach Michael Faraday.

Vocabulary: 1 Farad = 1 Coulomb / 1 Volt

Die Kapazität eines Plattenkondensators hängt von seinen geometrischen Eigenschaften ab:

• Sie ist proportional zur Plattenfläche A.
• Sie ist umgekehrt proportional zum Plattenabstand d.

Plattenkondensator Kapazität: C = ε₀ · $A / d$

Dabei ist ε₀ die elektrische Feldkonstante $ε₀ ≈ 8,854 · 10⁻¹² As/Vm$.

Ein wichtiger Aspekt bei Kondensatoren ist der Einfluss von Isolatoren $Dielektrika$ zwischen den Platten:

Highlight: Durch Einbringen eines Dielektrikums erhöht sich die Kapazität des Kondensators um den Faktor εᵣ, die Dielektrizitätszahl.

Die Dielektrizitätszahl εᵣ ist materialabhängig und immer größer als 1. Sie beschreibt, wie stark das elektrische Feld im Inneren des Dielektrikums abgeschwächt wird.

Example: Ein Plattenkondensator mit Luft zwischen den Platten hat eine Kapazität von 10 pF. Wird der Zwischenraum vollständig mit einem Dielektrikum der Dielektrizitätszahl εᵣ = 4 gefüllt, steigt die Kapazität auf 40 pF.

Das Verständnis von Plattenkondensatoren und ihrer Kapazität ist grundlegend für viele Anwendungen in der Elektronik und Elektrotechnik, von einfachen Schaltungen bis hin zu komplexen Energiespeichersystemen.

Energie im elektrischen Feld

Die Speicherung und Umwandlung von Energie im elektrischen Feld ist ein zentrales Konzept der Elektrostatik und hat weitreichende praktische Anwendungen.

Definition: Die potentielle Energie im elektrischen Feld ist die Energie, die in der Konfiguration geladener Körper gespeichert ist.

Für ein homogenes elektrisches Feld, wie es in einem Plattenkondensator vorliegt, gilt:

Potentielle Energie im elektrischen Feld Formel: W = Q · U / 2

Dabei ist Q die gespeicherte Ladung und U die angelegte Spannung.

Diese Formel lässt sich auch in Bezug auf die Kapazität C ausdrücken:

Energie im elektrischen Feld Formel: W = C · U² / 2

Diese Beziehung zeigt, dass die gespeicherte Energie quadratisch mit der Spannung zunimmt.

Example: Ein Kondensator mit einer Kapazität von 100 µF, der auf 200 V aufgeladen wird, speichert eine Energie von W = $100 · 10⁻⁶ F · (200 V$²) / 2 = 2 J.

Die Energiespeicherung in elektrischen Feldern hat wichtige praktische Anwendungen:

• In Blitzgeräten für Kameras
• In Defibrillatoren für medizinische Notfälle
• In Energiespeichersystemen für erneuerbare Energien

Highlight: Die Fähigkeit von Kondensatoren, schnell große Energiemengen zu speichern und abzugeben, macht sie zu unverzichtbaren Komponenten in vielen elektronischen Geräten.

Beim Bewegen einer Ladung im elektrischen Feld wird potentielle in kinetische Energie umgewandelt:

Kinetische Energie im elektrischen Feld Formel: Ekin = q · U

Diese Umwandlung ist grundlegend für viele Anwendungen, von Elektronenröhren bis hin zu Teilchenbeschleunigern.

Das Verständnis der Energiespeicherung und -umwandlung in elektrischen Feldern ist essentiell für die Entwicklung effizienter elektrischer und elektronischer Systeme sowie für fortgeschrittene Anwendungen in Wissenschaft und Technik.

Anwendungen und weiterführende Konzepte

Die Konzepte des elektrischen Feldes, der Kapazität und der Energiespeicherung finden vielfältige Anwendungen in Technik und Alltag.

Plattenkondensatoren in der Praxis:

Plattenkondensatoren werden in verschiedenen Formen und Größen eingesetzt:

• In elektronischen Schaltungen zur Signalfilterung und Energiepufferung
• Als Sensoren in Touchscreens und kapazitiven Schaltern
• In der Messtechnik zur Bestimmung von Abständen oder Dielektrizitätskonstanten

Example: Ein kapazitiver Feuchtigkeitssensor nutzt die Änderung der Dielektrizitätszahl der Luft bei unterschiedlicher Luftfeuchtigkeit, um diese zu messen.

Weiterführende Konzepte:

1. Elektrische Feldstärke in komplexen Geometrien: Außerhalb von homogenen Feldern wird die Berechnung der elektrischen Feldstärke komplexer und erfordert oft fortgeschrittene mathematische Methoden. Elektrisches Feld Punktladung Formel: E = k · Q / r², wobei k die Coulomb-Konstante ist.
2. Elektrische Felder in Materie: In Leitern und Dielektrika verhalten sich elektrische Felder unterschiedlich: In Leitern: Freie Ladungsträger bewegen sich, bis das innere Feld null ist. In Dielektrika: Moleküle richten sich aus und schwächen das äußere Feld.
3. Dynamische elektrische Felder: Zeitlich veränderliche elektrische Felder erzeugen Magnetfelder und umgekehrt, was zur elektromagnetischen Strahlung führt.

Highlight: Die Verbindung zwischen elektrischen und magnetischen Feldern, beschrieben durch die Maxwell-Gleichungen, bildet die Grundlage für unser Verständnis von Licht und elektromagnetischen Wellen.

Praktische Anwendungen:

• Kondensatormikrofone: Nutzen die Kapazitätsänderung durch Schallwellen zur Tonaufnahme.
• Elektrostatische Luftreiniger: Verwenden starke elektrische Felder, um Partikel aus der Luft zu entfernen.
• Elektrostatische Lackierung: Nutzt die Anziehung zwischen geladenen Farbpartikeln und geerdeten Objekten für eine gleichmäßige Beschichtung.

Example: In einem Photokopierer werden elektrisch geladene Tonerpartikel durch ein präzise gesteuertes elektrisches Feld auf das Papier übertragen.

Das tiefe Verständnis elektrischer Felder und ihrer Wechselwirkungen mit Materie ist fundamental für die Entwicklung moderner Technologien, von der Mikroelektronik bis zur Energietechnik.

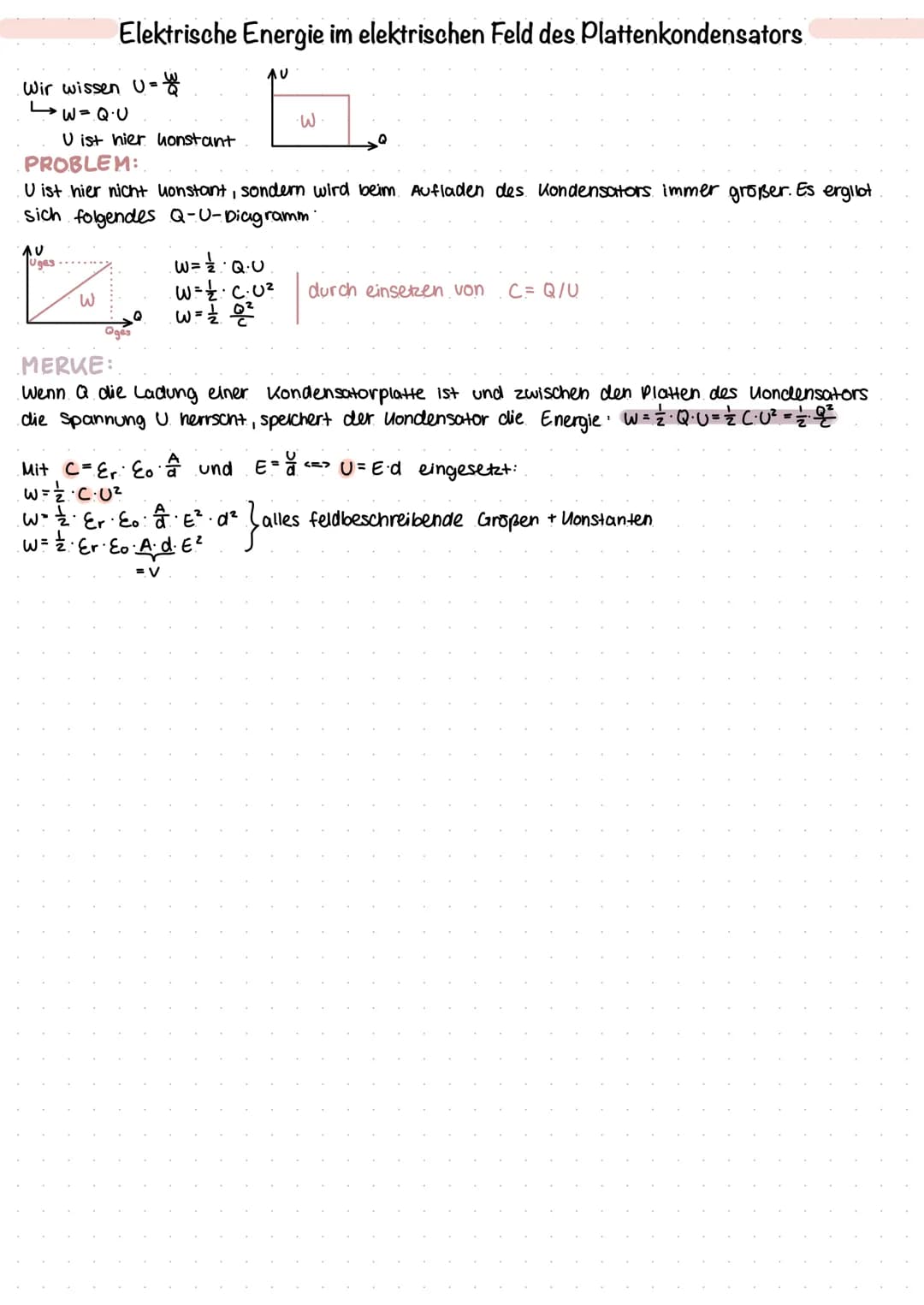

Electric Energy in Capacitor Fields

This section examines energy storage in electric fields within plate capacitors.

Definition: Energie im elektrischen Feld Formel $electric field energy formula$ is W = ½QU = ½CU² = ½Q²/C.

Highlight: The energy stored depends on:

• Capacitance
• Applied voltage
• Charge stored

Example: The energy density in the electric field is proportional to the square of the field strength.

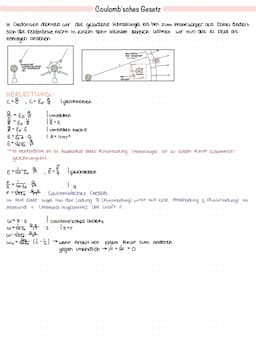

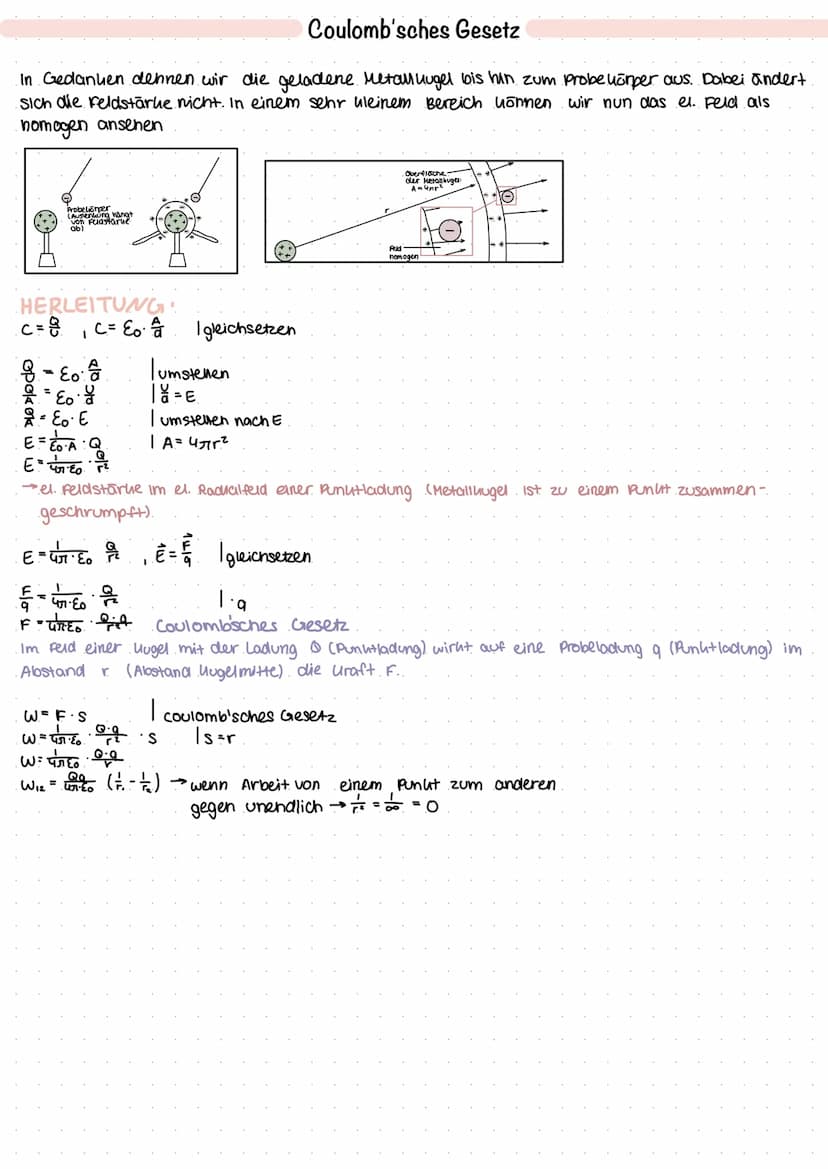

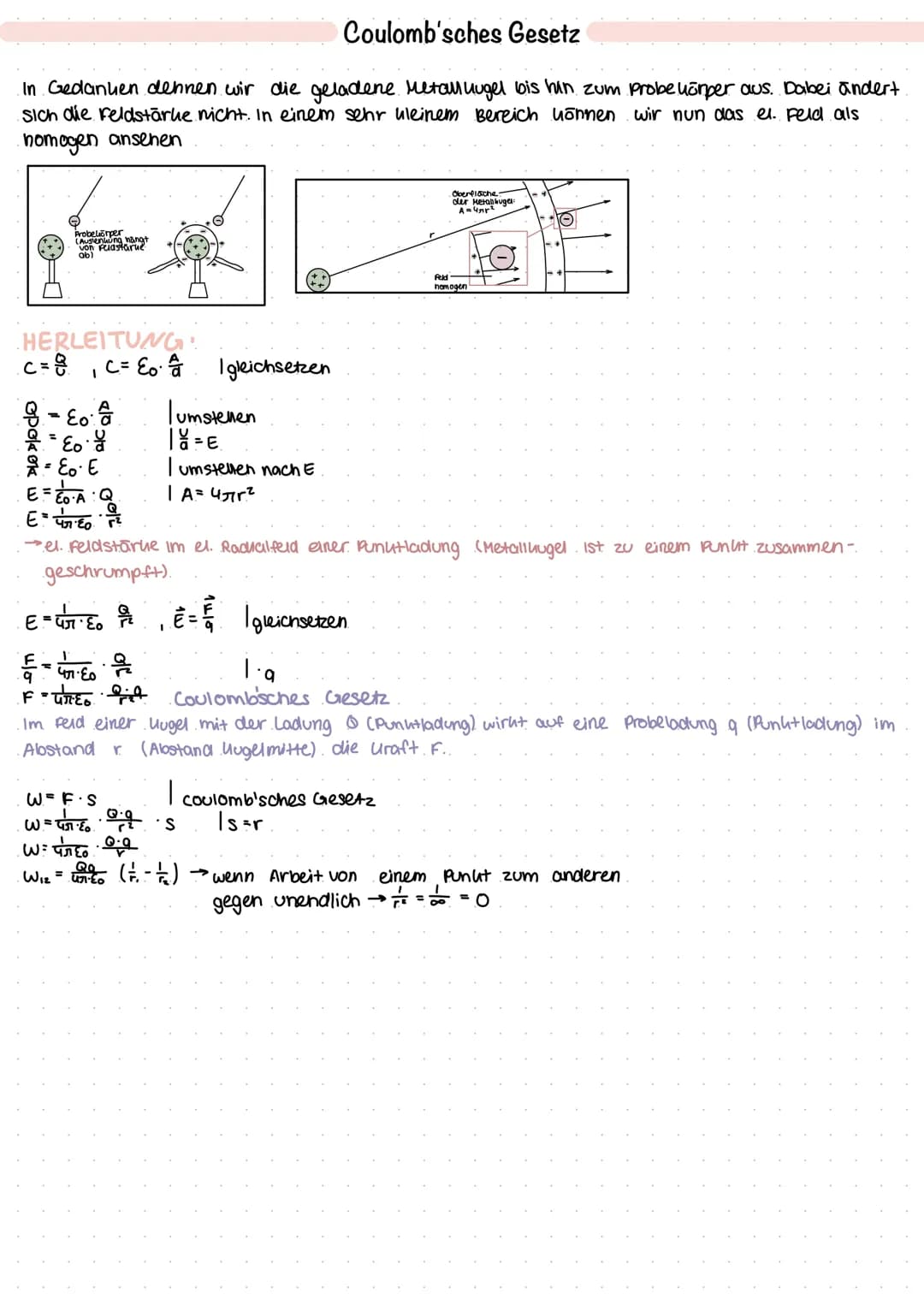

Coulomb's Law and Field Theory

This page derives Coulomb's law and its relationship to electric field theory.

Definition: The electric field strength in a radial field from a point charge follows E = Q/$4πε₀r²$.

Highlight: The field strength:

• Decreases with square of distance
• Is proportional to charge magnitude
• Depends on medium permittivity

Example: For a metal sphere, the field outside behaves as if all charge were concentrated at the center.

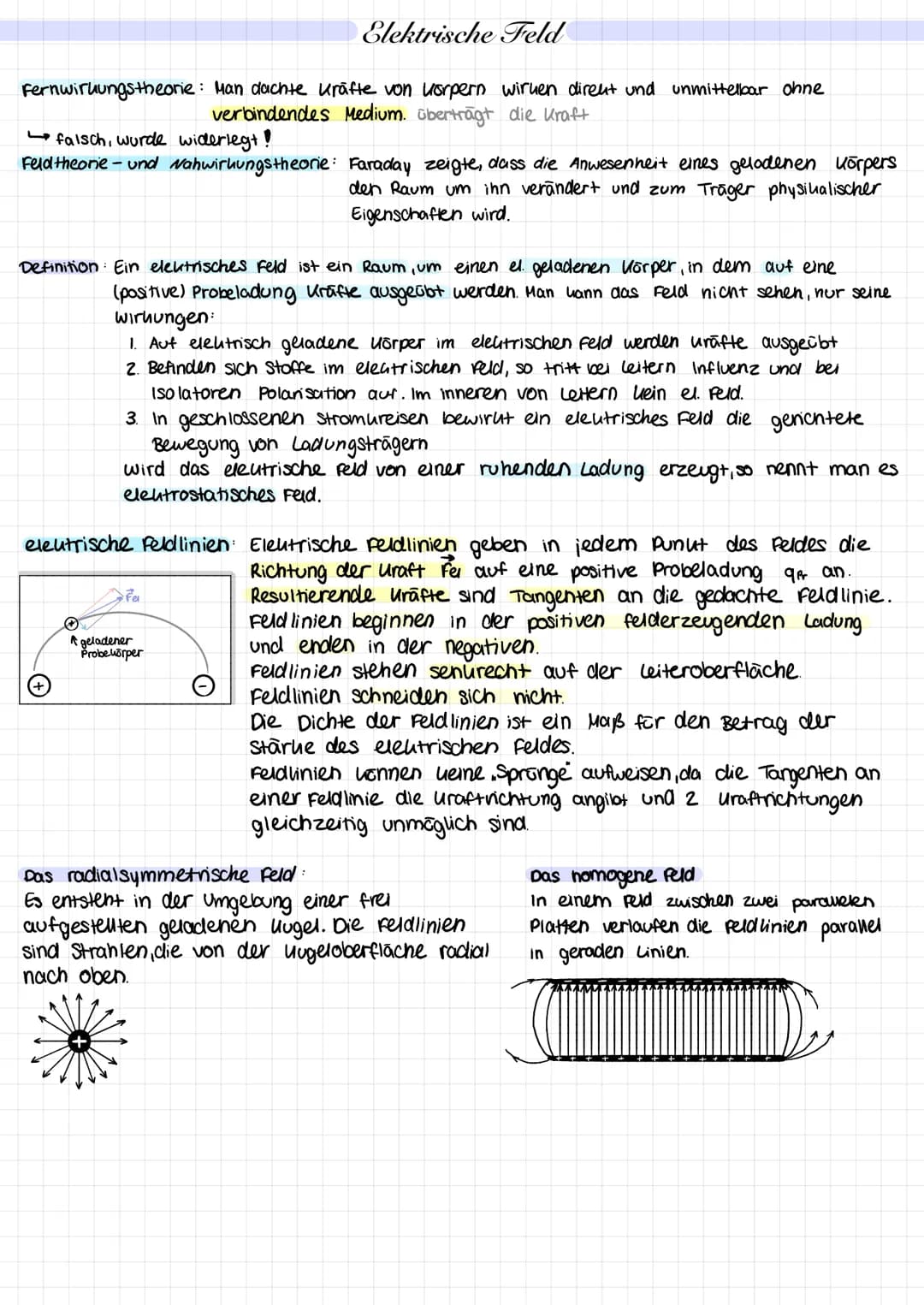

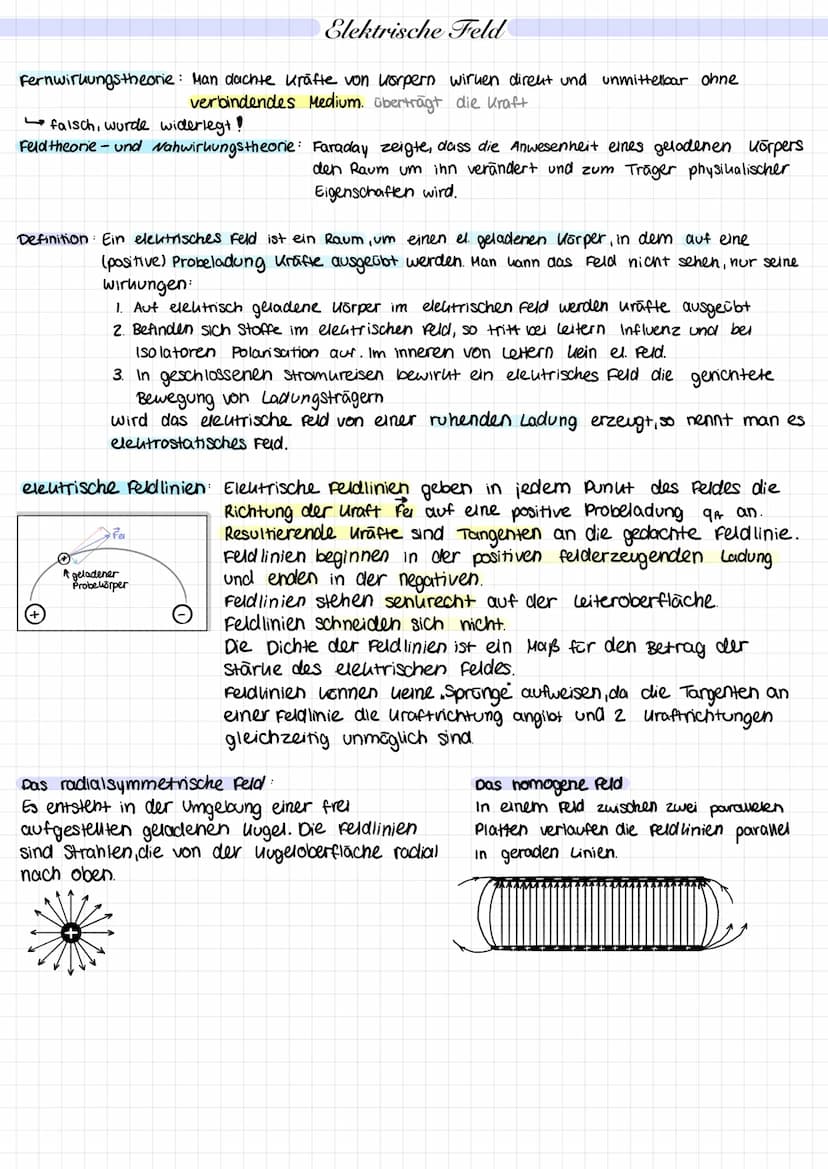

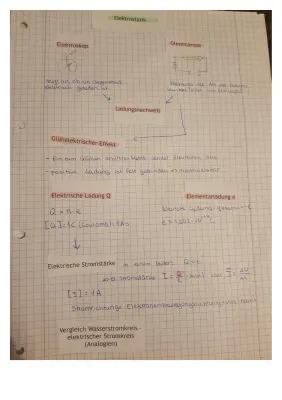

Grundlagen des elektrischen Feldes

Das elektrische Feld ist ein fundamentales Konzept in der Physik, das die Wechselwirkung zwischen elektrisch geladenen Körpern erklärt. Es basiert auf der Feldtheorie, die die frühere Fernwirkungstheorie ablöste.

Definition: Ein elektrisches Feld ist ein Raum um einen elektrisch geladenen Körper, in dem auf eine $positive$ Probeladung Kräfte ausgeübt werden.

Die Wirkungen eines elektrischen Feldes sind vielfältig:

1. Es übt Kräfte auf elektrisch geladene Körper aus.
2. Es verursacht Influenz bei Leitern und Polarisation bei Isolatoren.
3. Es bewirkt die gerichtete Bewegung von Ladungsträgern in geschlossenen Stromkreisen.

Highlight: Ein von einer ruhenden Ladung erzeugtes elektrisches Feld wird als elektrostatisches Feld bezeichnet.

Elektrische Feldlinien sind ein wichtiges Konzept zur Visualisierung elektrischer Felder:

• Sie geben in jedem Punkt die Richtung der Kraft auf eine positive Probeladung an.
• Sie beginnen an positiven und enden an negativen Ladungen.
• Sie stehen senkrecht auf Leiteroberflächen und schneiden sich nicht.

Vocabulary: Die Feldliniendichte ist ein Maß für die Stärke des elektrischen Feldes.

Es gibt verschiedene Arten von elektrischen Feldern:

1. Das radialsymmetrische Feld um eine geladene Kugel.
2. Das homogene Feld zwischen zwei parallelen Platten.

Diese Grundlagen sind essentiell für das Verständnis komplexerer elektrischer Phänomene und Anwendungen.
