Hybridmotor

 Technik-Motoren
Hybridantrieb
Steckdose >
Tankstelle

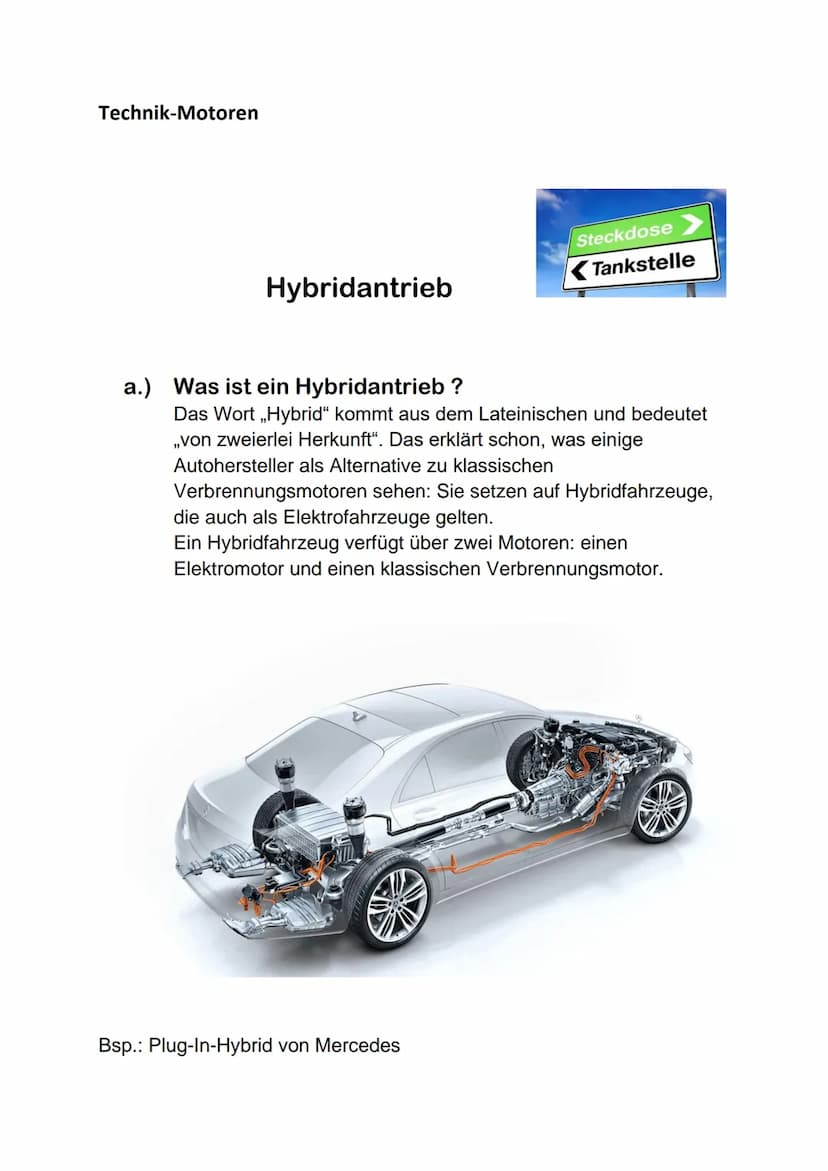

a.) Was ist ein Hybridantrieb ?
Das Wort ,,Hybrid" kommt aus dem Lateinischen und bede

Kommentare (1)

Teilen

Speichern

17

kleines Referat über den Hybridmotor

Nichts passendes dabei? Erkunde andere Fachbereiche.

Technik-Motoren Hybridantrieb Steckdose > Tankstelle a.) Was ist ein Hybridantrieb ? Das Wort ,,Hybrid" kommt aus dem Lateinischen und bedeutet ,,von zweierlei Herkunft". Das erklärt schon, was einige Autohersteller als Alternative zu klassischen Verbrennungsmotoren sehen: Sie setzen auf Hybridfahrzeuge, die auch als Elektrofahrzeuge gelten. Ein Hybridfahrzeug verfügt über zwei Motoren: einen Elektromotor und einen klassischen Verbrennungsmotor. Bsp.: Plug-In-Hybrid von Mercedes b.) Wie funktioniert ein Hybridantrieb? Grundsätzlich fährt ein Hybrid-Fahrzeug elektrisch. Der deutlich leisere und effizientere Elektromotor kommt vor allem auf kurzen Strecken zum Einsatz. Mit seinem hohen Drehmoment unterstützt er den Verbrennungsmotor. Darüber hinaus lädt er während der Fahrt die Batterie wieder auf und ist zugleich der Anlasser für den Benzin- beziehungsweise Dieselmotor. Überschüssige Energie wird von dem elektrischen Motor in einer Antriebsbatterie gespeichert. Bist du mit deinem Hybriden auf längeren Strecken unterwegs, wird der Verbrennungsmotor hinzugezogen. Es gibt folgende Hybridantriebe: Paralleler Hybrid Bei einem parallelen Hybrid addiert sich die Leistung beider Motoren. Denn auf die Antriebsachse wirken Elektromotor und Verbrennungsmotor gemeinsam. Meist unterstützt der Elektromotor den Verbrennungsmotor, bei manchen Fahrzeugen ist auch rein elektrisches Fahren möglich. Geladen wird der Akku durch die Rückgewinnung von Bremsenergie. Paralleler Hybrid 1 Getriebe 2 Verbrennungsmotor 3 Tank 2 3 5 4 Elektromotor 5 Akku ] Serieller Hybrid Im Unterschied zum parallelen Hybrid hat der Verbrennungsmotor im seriellen Hybrid keine mechanische Verbindung zur Antriebsachse. Auch der Elektromotor ist leistungsstärker, da er für das gesamte Drehmoment aufkommt. Dafür ist der Verbrennungsmotor kleiner ausgelegt, er treibt einen Generator an,...

Mit uns zu mehr Spaß am Lernen

Hilfe bei den Hausaufgaben

Mit dem Fragen-Feature hast du die Möglichkeit, jederzeit Fragen zu stellen und Antworten von anderen Schüler:innen zu erhalten.

Gemeinsam lernen

Mit Knowunity erhältest du Lerninhalte von anderen Schüler:innen auf eine moderne und gewohnte Art und Weise, um bestmöglich zu lernen. Schüler:innen teilen ihr Wissen, tauschen sich aus und helfen sich gegenseitig.

Sicher und geprüft

Ob Zusammenfassungen, Übungen oder Lernzettel - Knowunity kuratiert alle Inhalte und schafft eine sichere Lernumgebung zu der Ihr Kind jederzeit Zugang hat.

App herunterladen

Alternativer Bildtext:

der den Elektromotor mit Strom versorgt oder die Akkus lädt. Serieller Hybrid Plug-in-Hybrid 1 I 1 Getriebe 2 Elektromotor 3 Generator 1 2 [email protected] Plug-in-Hybrid Der Plug-in-Hybrid ist eine Weiterentwicklung des seriellen Hybrids. Die Besonderheit: Der Akku kann auf drei Arten geladen werden - über den Verbrennungsmotor, die Rekuperation (Bremsenergierückgewinnung) und über eine Ladesäule oder Steckdose. Daher kommt auch der Name Plug- in- oder Steckdosenhybrid. 1 Getriebe 2 Elektromotor 3 Generator Verbrennungsmotor 5 Tank Akku Verbrennungsmotor 5 Tank 6 Akku 5 Mischhybrid (leistungsverzweigter Hybrid) Wenn in einem Fahrzeug sowohl serieller als auch paralleler Hybridantrieb kombiniert werden, spricht man von einem Mischhybrid oder einem leistungsverzweigten Hybrid. Bei dieser Technik kann der Fahrer zwischen parallelem und seriellem Antrieb entscheiden: Mischhybrid (leistungsverzweigter Hybrid) 1 Getriebe 2 Planetengetriebe 3 Verbrennungsmotor 5 • geringerer Kraftstoffverbrauch bessere Beschleunigung reduzierter Schadstoffausstoß • geringere Lärmbelastung • Kaufprämie vom Staat (6) 4 Tank 5 Generator 6 Elektromotor Akku c.) Welche Vorteile hat eine Hybridantrieb ? Im Vergleich zum normalen Verbrennungsmotor: Im Vergleich zum normalen Elektromotor: höhere Reichweite bessere tank Möglichkeiten d.) Welche Nachteile hat eine Hybridantrieb? Mehr Gewicht des Fahrzeugs Geringeres Kofferraumvolumens da mehr Platz für beide Antriebe nötig • Herstellung ist weniger nachhaltig ● Quellen: EnBw: https://www.enbw.com/energie-entdecken/mobilitaet/hybridantrieb/technik.html ADAC: https://www.adac.de/verkehr/tanken-kraftstoff-antrieb/alternative- antriebe/hybridantrieb/ Lernvideo : https://youtu.be/aA0a1Imknqg
