Aufbau eines Fotoapparates / Aufbau des Auges mit Skizze / Sehwinkel / Lupe



7

Lernzettel

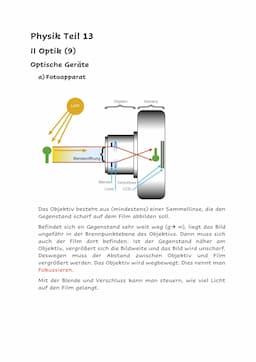

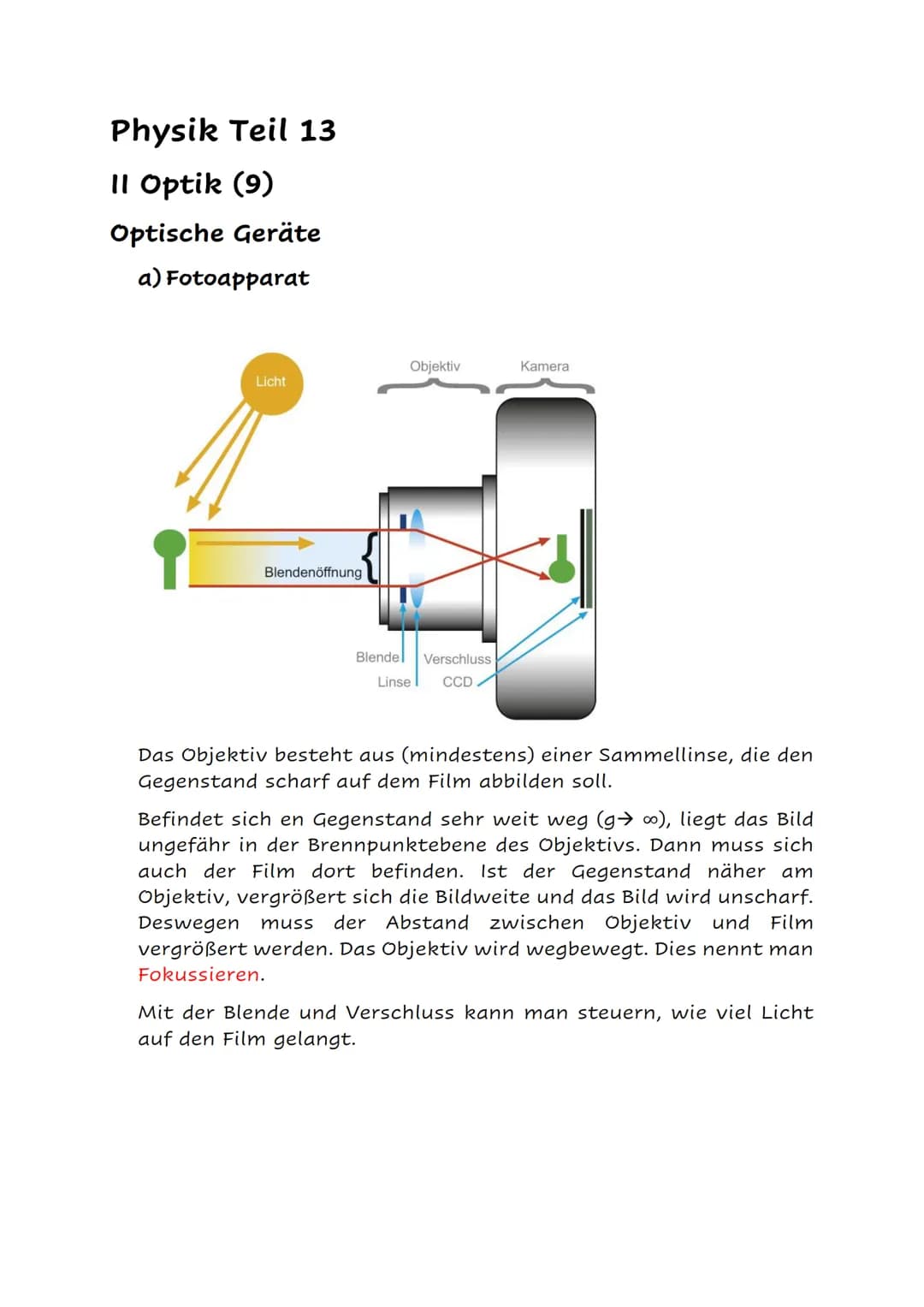

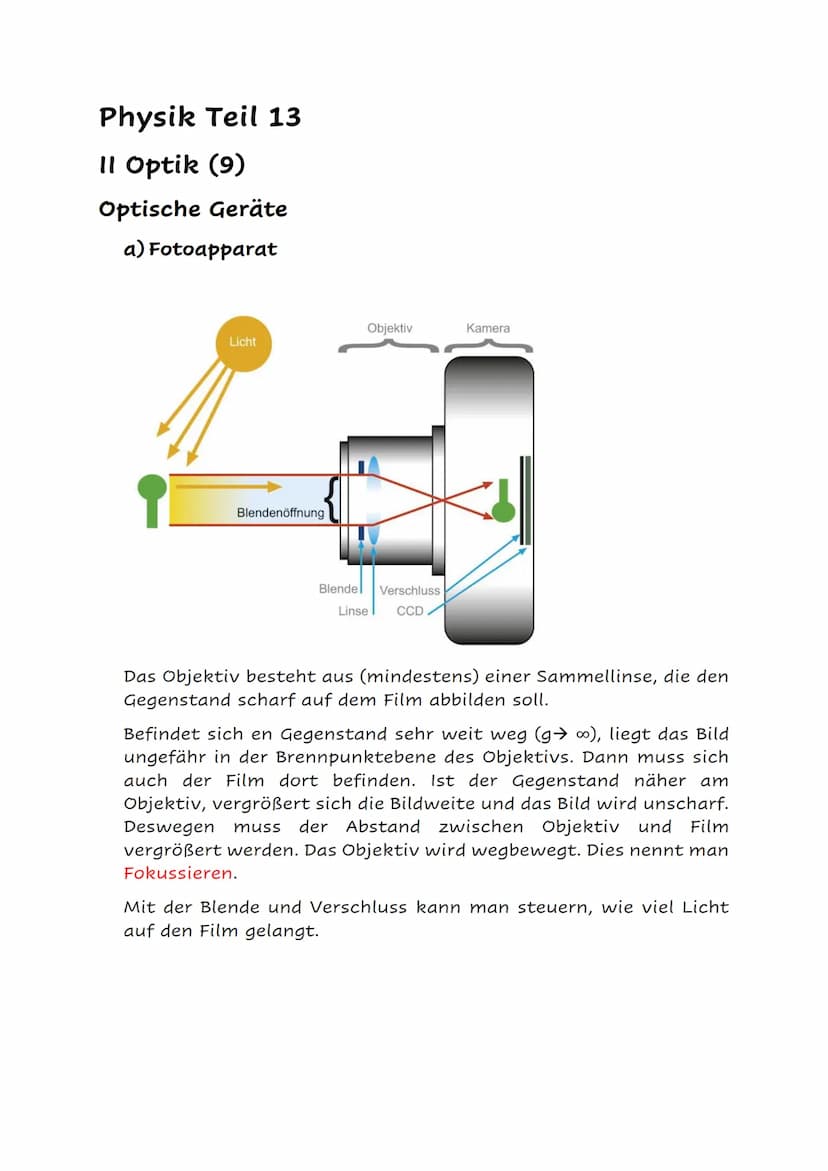

Physik Teil 13 Il Optik (9) Optische Geräte a) Fotoapparat Licht Blendenöffnung Objektiv Blendel Verschluss Linse CCD Kamera Das Objektiv besteht aus (mindestens) einer Sammellinse, die den Gegenstand scharf auf dem Film abbilden soll. Befindet sich en Gegenstand sehr weit weg (g➜ ∞), liegt das Bild ungefähr in der Brennpunktebene des Objektivs. Dann muss sich auch der Film dort befinden. Ist der Gegenstand näher am Objektiv, vergrößert sich die Bildweite und das Bild wird unscharf. Deswegen muss der Abstand zwischen Objektiv und Film vergrößert werden. Das Objektiv wird wegbewegt. Dies nennt man Fokussieren. Mit der Blende und Verschluss kann man steuern, wie viel Licht auf den Film gelangt. b) Das Auge vordere Augen kammer Pupille Iris 1. Skizze rechtes Auge Homhaut Ringmuskel Linse Mbah Sehwinkel Sehwinkel ↑ -Lederhaut Glaskörper Netzhaut Wir können die Linse nicht vor und zurückbewegen. Der Ringmuskel zieht die Linse lang. Er krümmt die Linse stärker oder schwächer, damit die Brennweite sich ändert. Diesen Vorgang nennt man Akkommodation. Sehgrube Sehwinkel (los (47) Netzhautbild Schwinkel (())) Netzhautbild Aderhaut Akkommodation Wenn sich der Ringmuskel zusammenzieht, kann die Brennweite der Linse verkleinert werden, so dass man nähere Objekte scharf sieht. Grenze: Dinge, die näher als 10cm sind, können nicht mehr gesehen werden. Sehnerv blinder Fleck Je größer der Sehwinkel ist, desto größer wird das Bild auf der Netzhaut. Dann werden auch mehr Sehzellen angeregt und wir können mehr Details erkennen. Je näher man am Gegenstand ist, desto größer der Sehwinkel. c) Lupe Eine Lupe ist eine Sammellinse mit einer Brennweite von unter 10cm. Das zu vergrößernde...

Nichts passendes dabei? Erkunde andere Fachbereiche.

Mit uns zu mehr Spaß am Lernen

Lerne mit über 620.000 Lerninhalten von den besten Schüler:innen!
Vernetze dich mit anderen Schüler:innen und helft euch gegenseitig!
Bekomme bessere Noten ohne großen Aufwand!

App herunterladen

Alternativer Bildtext:

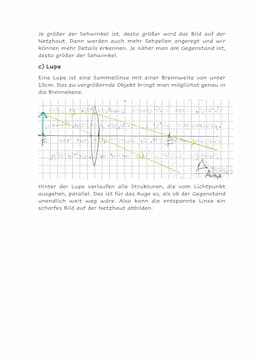

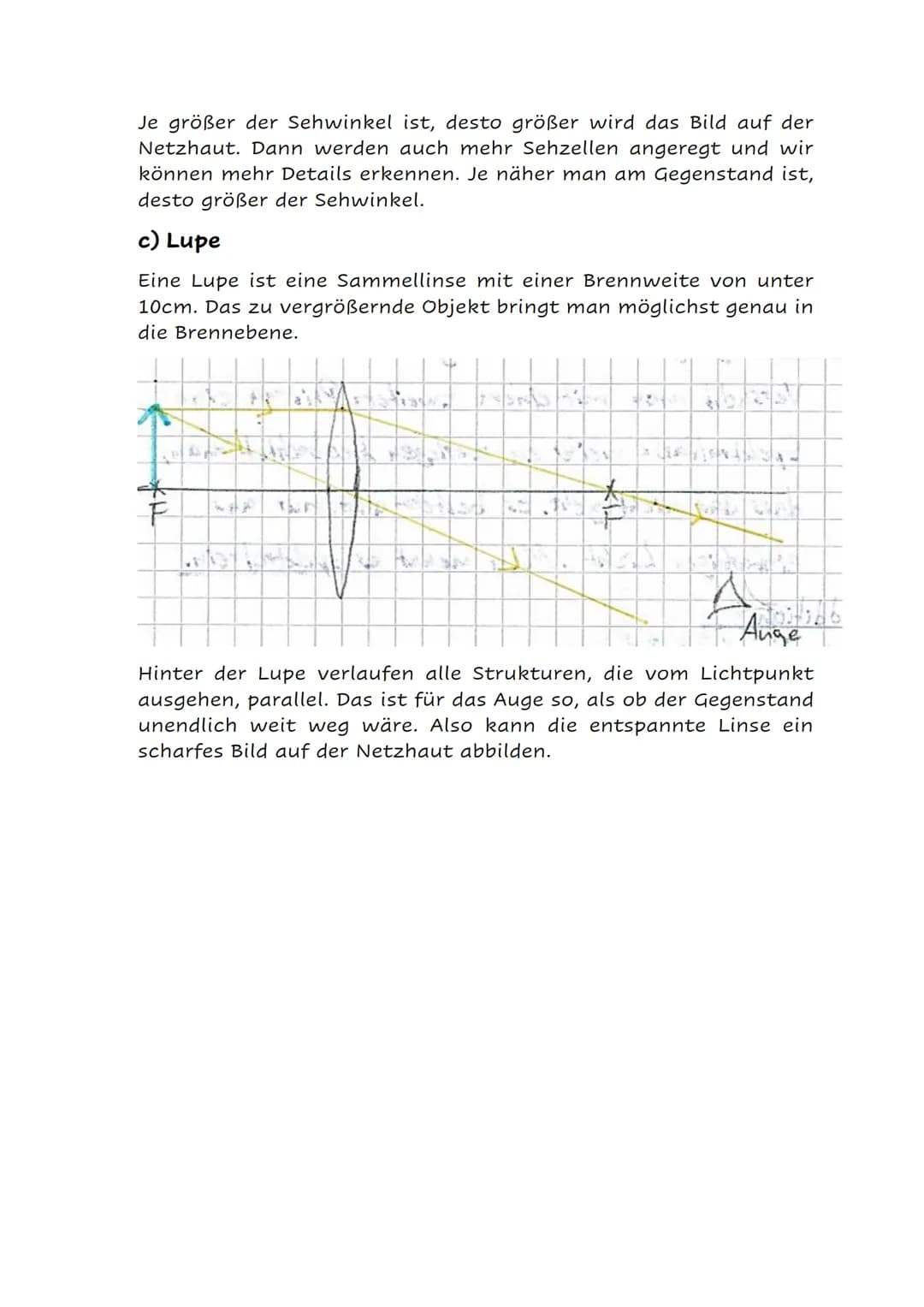

Objekt bringt man möglichst genau in die Brennebene. F A Angelino Hinter der Lupe verlaufen alle Strukturen, die vom Lichtpunkt ausgehen, parallel. Das ist für das Auge so, als ob der Gegenstand unendlich weit weg wäre. Also kann die entspannte Linse ein scharfes Bild auf der Netzhaut abbilden.
