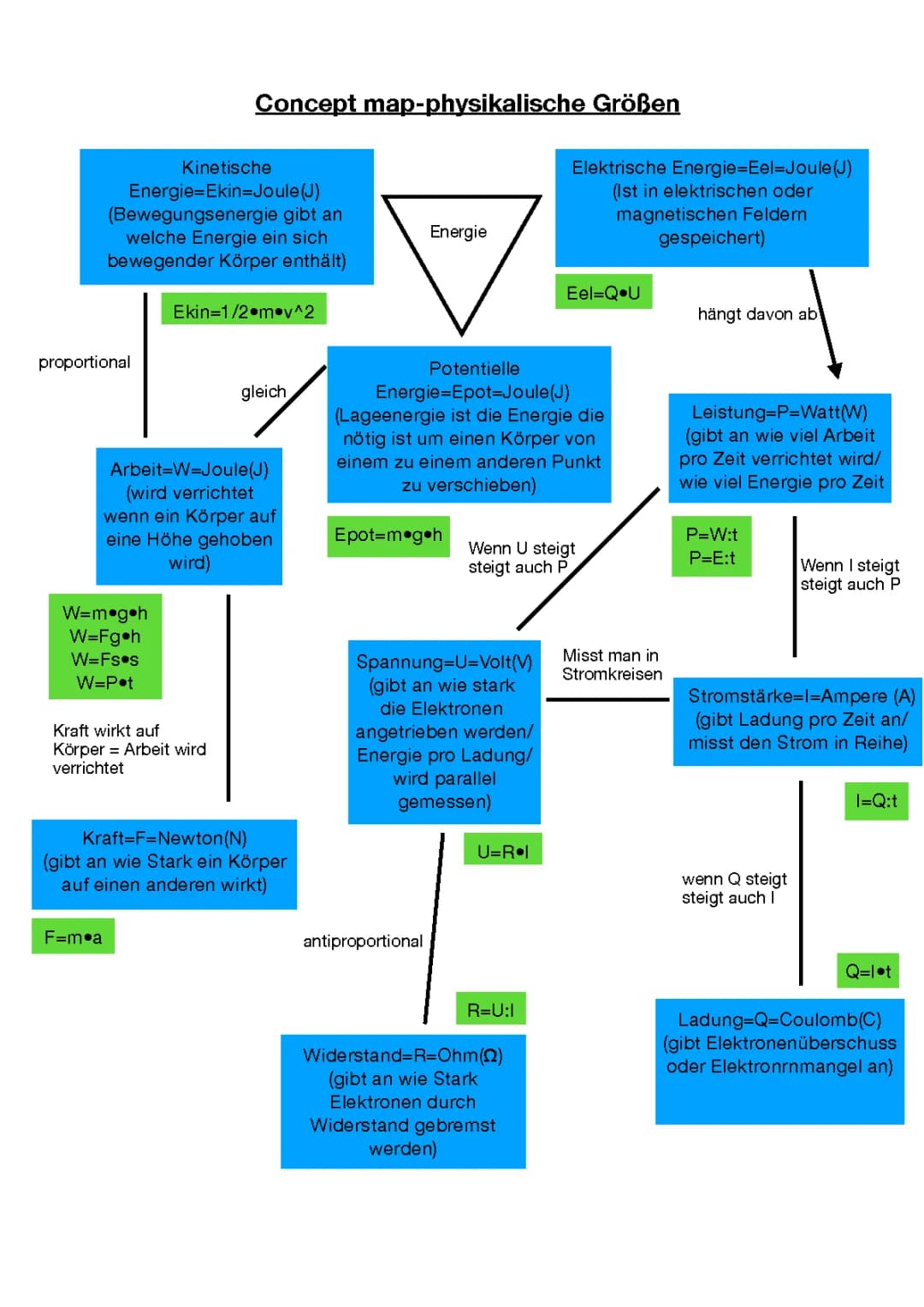

Concept Map zu physikalischen Größen
Diese Seite präsentiert eine umfassende Concept Map, die wichtige physikalische Größen, ihre Beziehungen zueinander und relevante Formeln darstellt. Die Karte ist ein nützliches Werkzeug für Studierende, um die Zusammenhänge zwischen verschiedenen physikalischen Konzepten zu verstehen.
Im Zentrum der Karte steht der Begriff "Energie", von dem aus sich verschiedene Zweige zu anderen physikalischen Größen erstrecken. Die Darstellung umfasst sowohl mechanische als auch elektrische Größen und zeigt deren Verbindungen auf.
Definition: Eine Concept Map ist eine grafische Darstellung, die Beziehungen zwischen Konzepten durch beschriftete Verbindungslinien visualisiert.
Die Karte behandelt folgende Hauptthemen:
- Kinetische Energie: Die Formel Ekin = 1/2 m • v^2 wird präsentiert, wobei Ekin die kinetische Energie in Joule (J) repräsentiert.
Highlight: Die kinetische Energie gibt an, welche Energie ein sich bewegender Körper enthält.
- Potentielle Energie: Die Formel Epot = m • g • h wird gezeigt, wobei Epot die potentielle Energie in Joule (J) darstellt.
Vocabulary: Potentielle Energie, auch Lageenergie genannt, ist die Energie, die nötig ist, um einen Körper von einem zu einem anderen Punkt zu verschieben.
-
Arbeit: Verschiedene Formeln für Arbeit werden präsentiert, einschließlich W = m • g • h, W = Fg • h, W = F • s, und W = P • t.
-
Kraft: Die Formel F = m • a wird dargestellt, wobei F die Kraft in Newton (N) repräsentiert.
-
Elektrische Größen: Die Karte umfasst auch elektrische Konzepte wie Spannung (U), Stromstärke (I), Widerstand (R), und elektrische Energie (Eel).
Example: Die Formel U = R • I zeigt den Zusammenhang zwischen Spannung, Widerstand und Stromstärke (Ohmsches Gesetz).
- Leistung: Die Formel P = W : t wird präsentiert, wobei P die Leistung in Watt (W) darstellt.
Highlight: Leistung gibt an, wie viel Arbeit pro Zeit verrichtet wird oder wie viel Energie pro Zeit umgesetzt wird.
Die Concept Map veranschaulicht auch wichtige Beziehungen zwischen den Größen:
- Wenn die Spannung (U) steigt, steigt auch die Leistung (P).
- Wenn die Stromstärke (I) steigt, steigt ebenfalls die Leistung (P).
- Die Ladung (Q) ist proportional zur Stromstärke (I) und Zeit (t): Q = I • t.
Vocabulary: Joule ist die Einheit für Energie und Arbeit, während Watt die Einheit für Leistung ist.
Diese Concept Map ist ein wertvolles Hilfsmittel für Studierende, um die Zusammenhänge zwischen verschiedenen physikalischen Größen zu verstehen und sich wichtige Formeln einzuprägen. Sie zeigt deutlich, wie eine Mindmap funktioniert und demonstriert den Unterschied zwischen Mindmap und Concept Map durch die detaillierten Beschreibungen der Verbindungen.
