Generatoren

Generatoren sind Maschinen, die mechanische in elektrische Energie umwandeln. Sie bilden die Grundlage unserer Stromversorgung und sind in verschiedenen Größen und Ausführungen erhältlich.

Wichtiges Konzept: Ein Generator nutzt das Prinzip der elektromagnetischen Induktion, um aus Bewegungsenergie elektrischen Strom zu erzeugen.

• Generatoren wandeln mechanische Energie in elektrische Energie um
• Sie sind in fast allen Kraftwerken zu finden
• Der Aufbau und die Funktion eines Generators basieren auf physikalischen Gesetzmäßigkeiten
• Ohne Generatoren wäre unsere moderne Stromversorgung nicht möglich

Gliederung

Diese Einheit behandelt alle wichtigen Aspekte von Generatoren, von ihrer Entstehung bis zu modernen Anwendungen.

• Historische Entwicklung: Wann wurde der Generator erfunden und wie hat er sich entwickelt?
• Physikalische Grundlagen: Elektromagnetische Induktion als Funktionsprinzip
• Aufbau: Wie sind verschiedene Generator-Arten konstruiert?
• Beispiel Windkraftgenerator: Praktische Anwendung in modernen Energiesystemen

Lernziel: Nach dieser Einheit wirst du verstehen, was ein Generator ist, wie er funktioniert und welche verschiedenen Arten es gibt.

Diese systematische Betrachtung hilft dir, die Bedeutung von Generatoren in unserem täglichen Leben zu erkennen.

Historische Entwicklung

Die Entwicklung des Generators ist ein faszinierendes Kapitel der Technikgeschichte, das eng mit der Industrialisierung verbunden ist.

Historischer Meilenstein: Die Frage "Wann wurde der Generator erfunden?" lässt sich auf das Jahr 1831 datieren, als Michael Faraday die elektromagnetische Induktion entdeckte - die Grundlage aller Generatoren.

• Generatoren revolutionierten die Energieversorgung
• Sie ermöglichten die flächendeckende Elektrifizierung
• Die ersten Modelle waren einfach, aber bahnbrechend
• Moderne Generatoren basieren noch immer auf denselben physikalischen Prinzipien

Historische Entwicklungen

Die Entwicklung des Generators erfolgte in mehreren bedeutenden Schritten:

• 1831: Michael Faraday entdeckt die elektromagnetische Induktion
• 1884: Eröffnung des ersten Elektrizitätswerks in Europa $Berlin$
• 1891: Einführung des Dreiphasen-Wechselstroms

Technische Innovation: Der erste Generator von Hippolyte Pixii war einfach aufgebaut, aber legte den Grundstein für alle späteren Entwicklungen in der Stromerzeugung.

Die Dynamomaschine von Siemens stellte einen weiteren Meilenstein dar mit ihren Komponenten:

• Erregerwicklung
• Polschuh
• Doppel-T-Anker mit Wicklung
• Kommutator mit Bürsten

Diese frühen Erfindungen bildeten die Grundlage für die moderne Elektrizitätsversorgung und zeigen die beeindruckende Evolution der Generator-Technologie.

Physikalische Grundlagen

Generatoren basieren auf fundamentalen physikalischen Prinzipien, die ihre Funktionsweise bestimmen.

Grundprinzip: Die Funktionsweise eines Generators beruht hauptsächlich auf der elektromagnetischen Induktion - einem Phänomen, bei dem durch Bewegung eines Leiters in einem Magnetfeld eine elektrische Spannung entsteht.

• Elektromagnetische Induktion ist das zentrale Prinzip
• Die Lorentzkraft wirkt auf bewegte Ladungen im Magnetfeld
• Das Faraday'sche Gesetz beschreibt den mathematischen Zusammenhang

Diese physikalischen Gesetze ermöglichen es, mechanische Rotationsenergie effizient in elektrische Energie umzuwandeln.

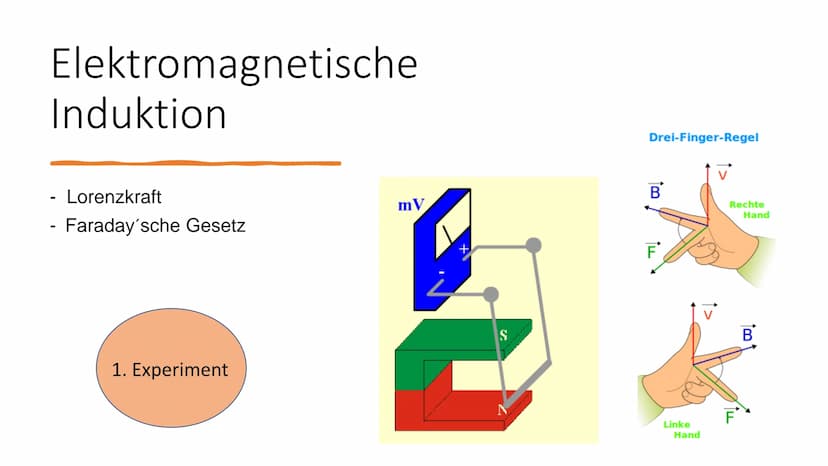

Elektromagnetische Induktion und Lorentzkraft

Die elektromagnetische Induktion ist das fundamentale Prinzip hinter jedem Generator.

• Bei Bewegung eines Leiters durch ein Magnetfeld entsteht Spannung
• Die Drei-Finger-Regel hilft, die Richtungen von Bewegung, Magnetfeld und Strom zu bestimmen
• Die Lorentzkraft wirkt auf bewegte Ladungsträger im Magnetfeld

Physikalisches Experiment: Bei der elektromagnetischen Induktion erzeugt ein bewegter Magnet in der Nähe einer Spule eine messbare Spannung. Dies kann mit einem einfachen Versuch mit Spule und Magnet demonstriert werden.

Wichtige Formeln zur elektromagnetischen Induktion:

• Die induzierte Spannung ist proportional zur Änderungsrate des magnetischen Flusses
• Bei der rechten Hand zeigt der Daumen in Bewegungsrichtung V, der Zeigefinger in Richtung des Magnetfelds B
• Bei der linken Hand kann man die Richtung der entstehenden Kraft F bestimmen

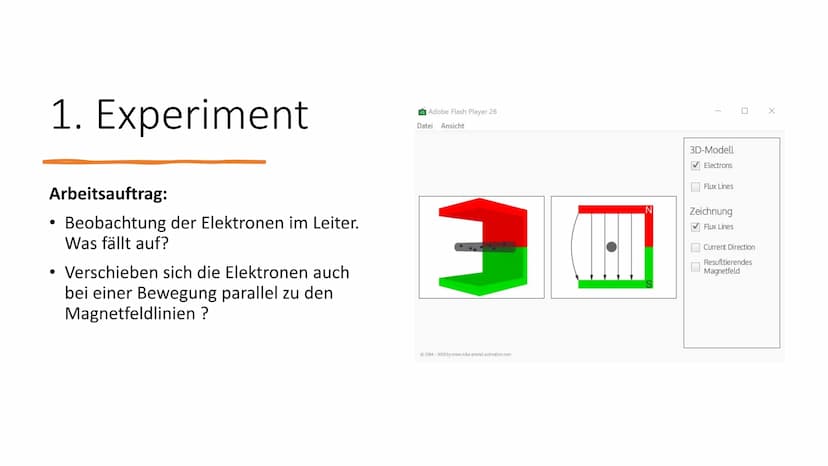

Elektronen im Magnetfeld - Experiment

In diesem Experiment wird das Verhalten von Elektronen in einem Leiter unter Einfluss eines Magnetfelds untersucht.

Experimentelle Beobachtung: Bei der Induktion durch Magnetfeldänderung bewegen sich Elektronen nur dann, wenn sie die Magnetfeldlinien schneiden. Bei Bewegung parallel zu den Feldlinien findet keine Induktion statt.

Beim Experiment sind folgende Aspekte zu beobachten:

• Elektronen im Leiter werden durch das Magnetfeld abgelenkt
• Ein resultierendes Magnetfeld entsteht
• Die Stromrichtung hängt von der Bewegungsrichtung relativ zum Magnetfeld ab

Diese grundlegenden Phänomene erklären die Funktionsweise eines Generators auf mikroskopischer Ebene:

• Die Bewegung der Elektronen erzeugt den elektrischen Strom
• Die Stärke der Induktion hängt von der Geschwindigkeit der Bewegung ab
• Die Polarität der induzierten Spannung wird durch die Bewegungsrichtung bestimmt

Wechselstrom und Gleichstrom

Generatoren können verschiedene Arten von Strom erzeugen, abhängig von ihrem Aufbau.

Vergleich: Bei der Generator-Funktionsweise unterscheidet man zwei Haupttypen: Wechselstromgeneratoren erzeugen eine sich periodisch ändernde Spannung, während Gleichstromgeneratoren durch einen Kommutator eine gleichbleibende Polarität liefern.

Wechselstromgenerator:

• Die erzeugte Spannung wechselt periodisch ihre Polarität
• Der Stromfluss ändert regelmäßig seine Richtung
• Einfacherer Aufbau ohne Kommutator

Gleichstromgenerator:

• Verwendet einen Kommutator, der die Anschlüsse umschaltet
• Erzeugt Strom mit konstanter Polarität
• Komplexerer Aufbau, aber gleichmäßigere Energieabgabe

In beiden Generatortypen rotiert eine Spule im Inneren und erzeugt kontinuierlich elektrische Spannung, aber die Art der Ausgangsspannung unterscheidet sich grundlegend.

Aufbau

Der Aufbau eines Generators ist entscheidend für seine Funktionalität und Effizienz.

Technisches Detail: Die Generator-Skizze zeigt, dass alle Generatoren aus Stator $feststehender Teil$ und Rotor $beweglicher Teil$ bestehen, die gemeinsam das System zur Energieumwandlung bilden.

• Die Konstruktion variiert je nach Generator-Art
• Moderne Generatoren sind hochkomplexe Maschinen
• Der Aufbau bestimmt Leistung und Einsatzgebiet
• Die technische Entwicklung hat zu immer effizienteren Designs geführt

Verschiedene Generator-Arten haben spezifische Konstruktionsmerkmale, die für ihre jeweiligen Anwendungsbereiche optimiert sind.

Drehstromgenerator

Der Drehstromgenerator ist eine der wichtigsten Generator-Arten in der modernen Energietechnik.

Technische Spezifikation: Ein Drehstromgenerator erzeugt drei phasenverschobene Wechselspannungen $120° versetzt$, was zu einer gleichmäßigeren Leistungsabgabe führt und ihn ideal für industrielle Anwendungen macht.

Eigenschaften von Generatoren:

• Elektrische Leistung von weniger als 1 Watt bis über 1 GW
• Sehr hohe Wirkungsgrade $bis zu 98$
• Betrieb mit konstanten oder variablen Drehzahlen
• Benötigen Kühlung, da hohe Leistung Wärme erzeugt
• Können Gleichstrom, Wechselstrom oder Drehstrom erzeugen
• Selbstinduktion durch Restmagnetismus in Spulen
• Lange Lebensdauer
• Leistung P = M * 2 * π * f $Drehmoment * Kreisfrequenz$

Die Ausgangsspannung des Drehstromgenerators bildet charakteristische Sinuskurven, die im Diagramm deutlich erkennbar sind.
