Kräfte und Stabilität im Brückenbau

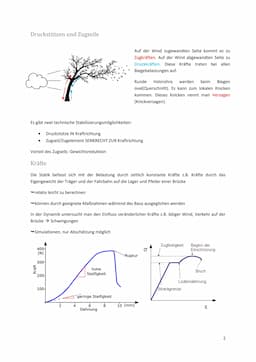

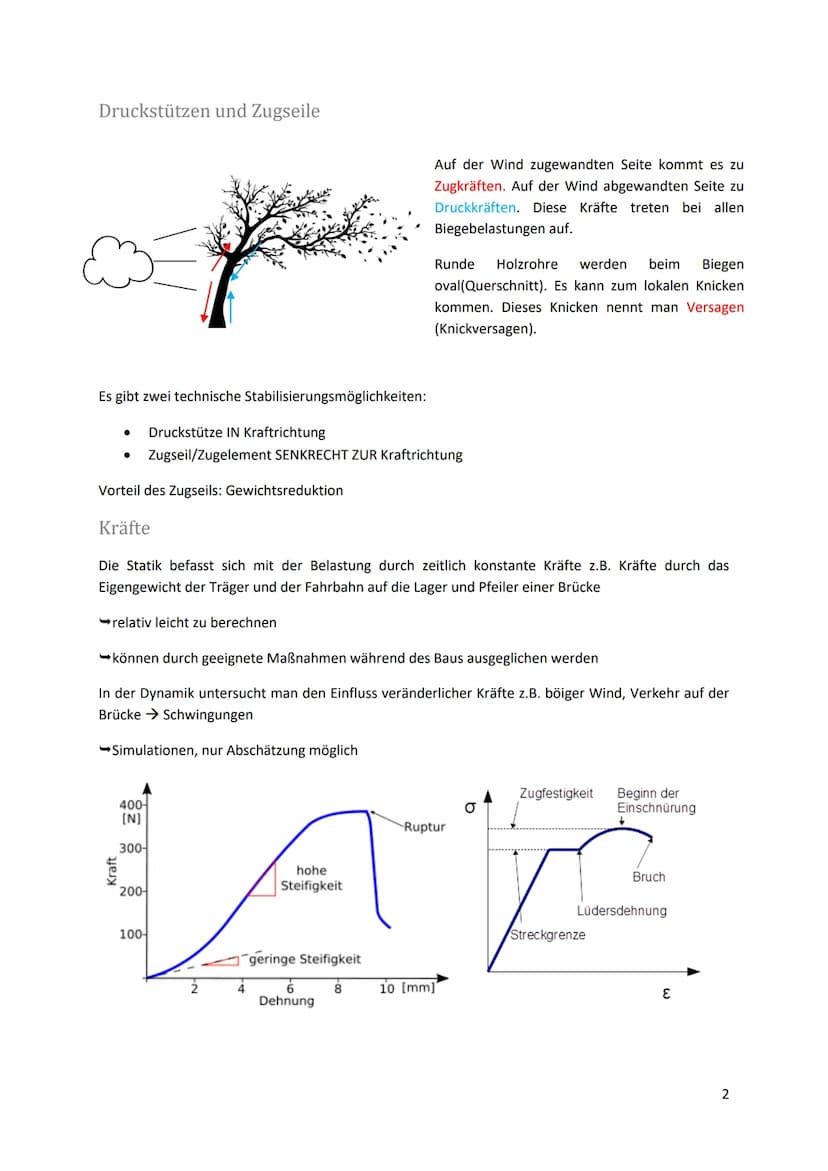

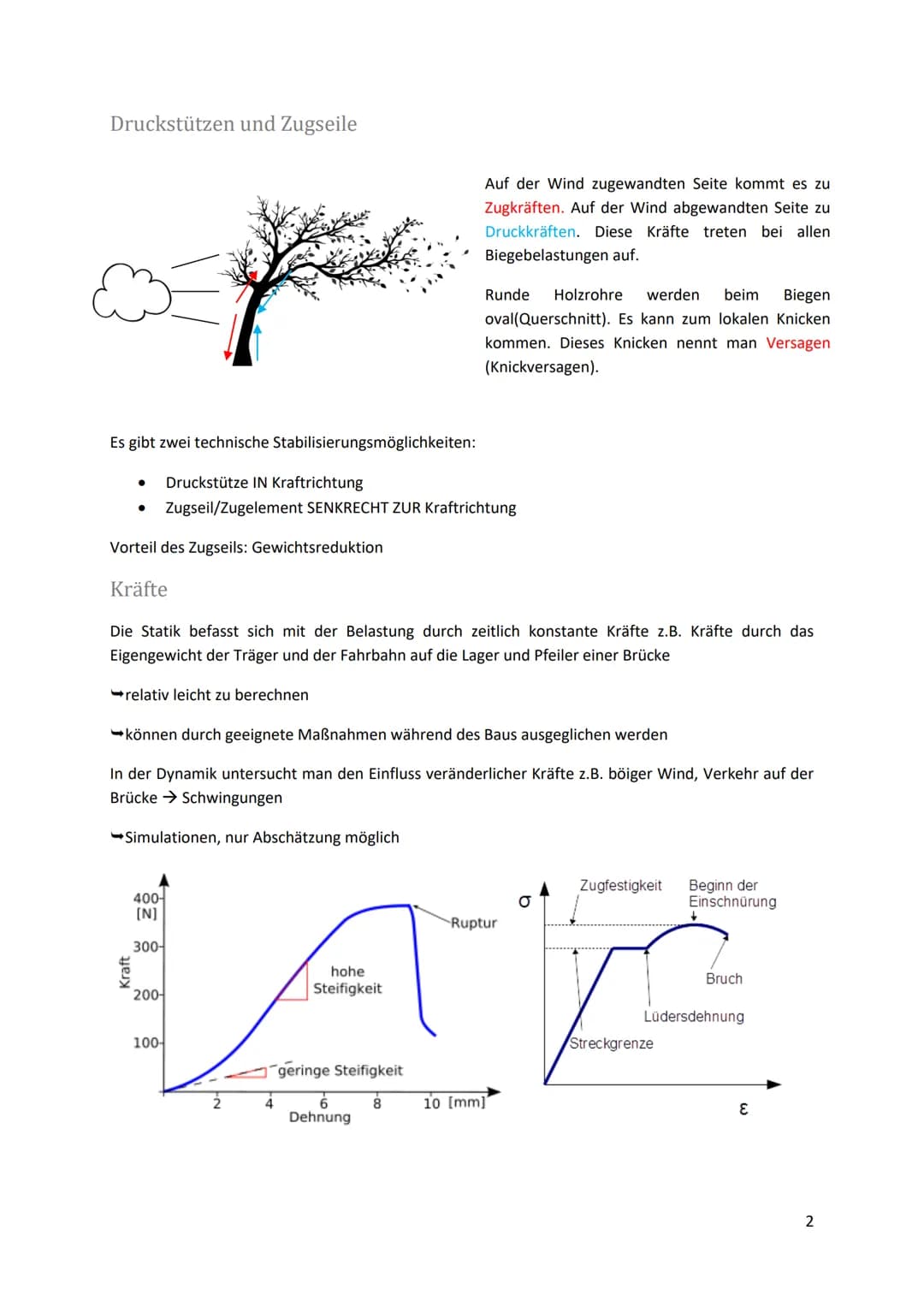

Die Statik Brücke Berechnung ist ein zentraler Aspekt des Brückenbaus. Es gibt zwei grundlegende technische Möglichkeiten zur Stabilisierung:

1. Druckstützen in Kraftrichtung
2. Zugseile senkrecht zur Kraftrichtung

Zugseile haben den Vorteil der Gewichtsreduktion. Die auf eine Brücke wirkenden Kräfte lassen sich in zwei Kategorien einteilen:

1. Statische Kräfte: Konstante Belastungen wie das Eigengewicht der Brücke
2. Dynamische Kräfte: Veränderliche Belastungen wie Wind oder Verkehr

Vocabulary: Die Statik befasst sich mit zeitlich konstanten Kräften, während die Dynamik den Einfluss veränderlicher Kräfte untersucht.

Bei Biegebelastungen treten auf der dem Wind zugewandten Seite Zugkräfte auf, auf der abgewandten Seite Druckkräfte. Dies gilt für alle Arten von Biegebelastungen.

Example: Runde Holzrohre werden beim Biegen oval. Dies kann zu lokalem Knicken führen, was als Knickversagen bezeichnet wird.

Die Materialwahl spielt eine wichtige Rolle für die Stabilität einer Brücke. Verschiedene Materialien zeigen unterschiedliche Eigenschaften bei Belastung, was durch Spannungs-Dehnungs-Diagramme veranschaulicht werden kann.

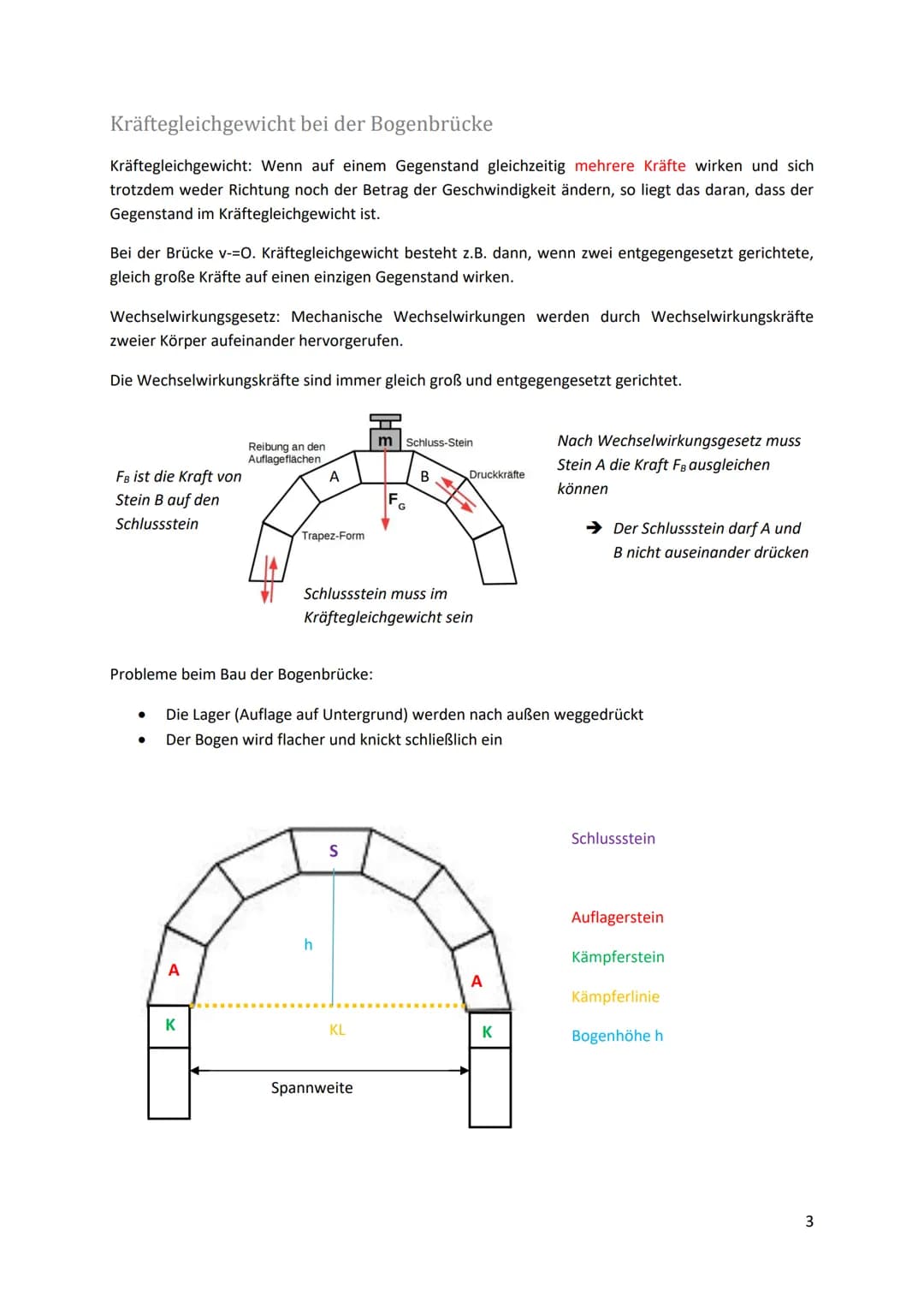

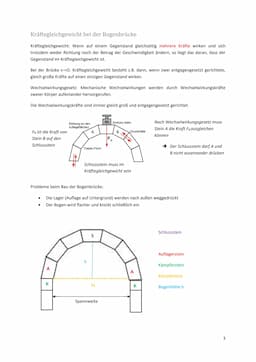

Kräftegleichgewicht bei der Bogenbrücke

Der Aufbau einer Brücke und die Verteilung der Kräfte sind besonders gut am Beispiel der Bogenbrücke zu erkennen. Das Kräftegleichgewicht ist hier von entscheidender Bedeutung:

Definition: Kräftegleichgewicht besteht, wenn auf einen Gegenstand mehrere Kräfte wirken, sich aber weder Richtung noch Betrag der Geschwindigkeit ändern.

Bei einer Bogenbrücke müssen die Kräfte so verteilt sein, dass der Schlussstein im Gleichgewicht bleibt. Dabei spielen folgende Faktoren eine Rolle:

• Die Kraft von Stein B auf den Schlussstein
• Die Reibung an den Auflageflächen
• Die Trapezform der Steine

Highlight: Ein zentrales Problem beim Bau von Bogenbrücken ist, dass die Lager nach außen weggedrückt werden können, was den Bogen flacher macht und zum Einknicken führen kann.

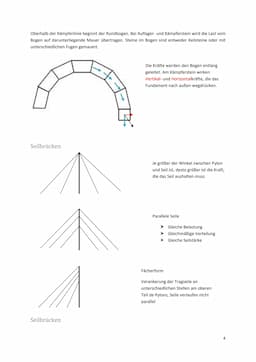

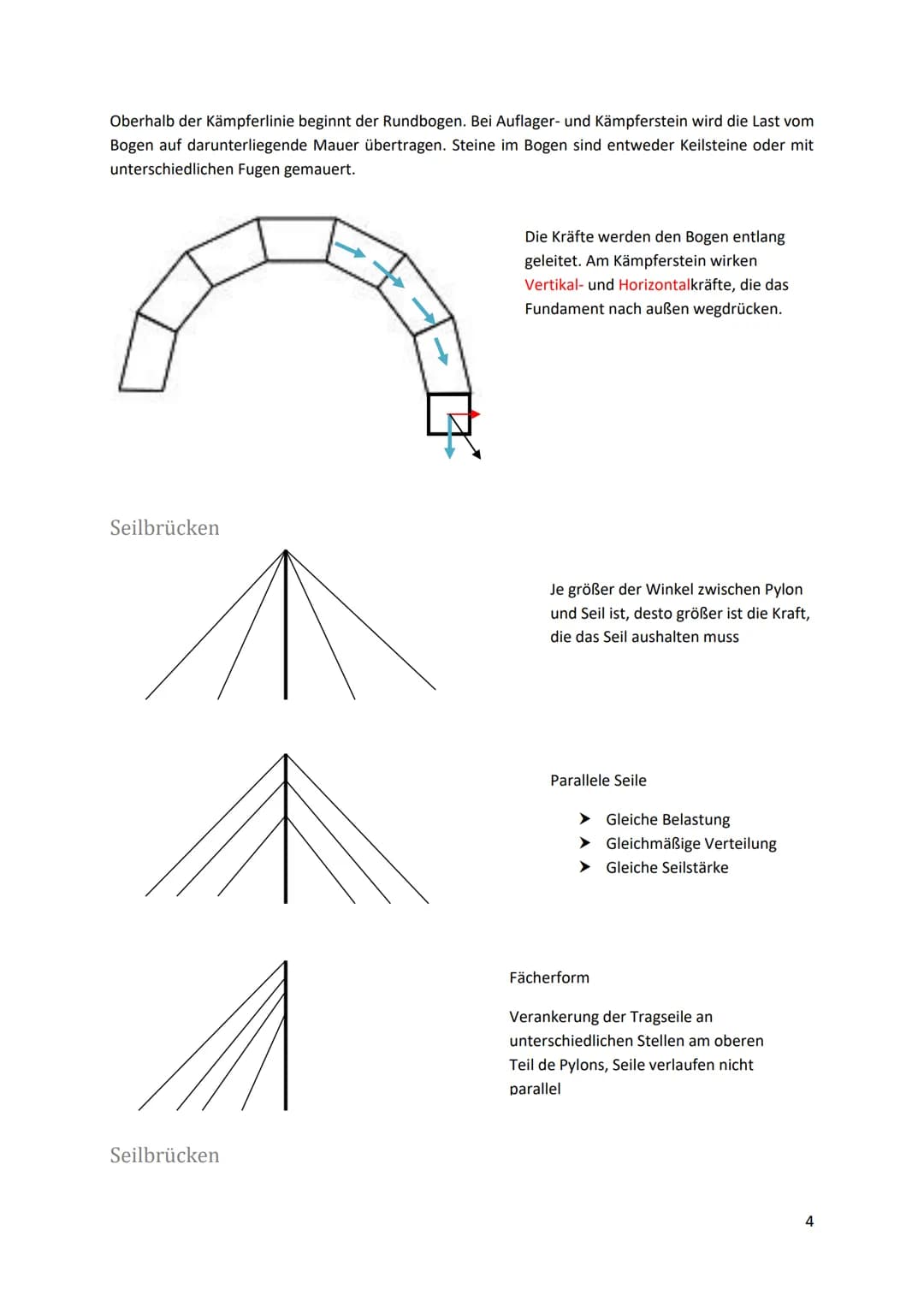

Die Kräfte werden entlang des Bogens geleitet. Am Kämpferstein wirken sowohl vertikale als auch horizontale Kräfte, die das Fundament nach außen drücken können. Um dies zu verhindern, ist eine sorgfältige Konstruktion und Berechnung der Druck- und Zugkräfte erforderlich.

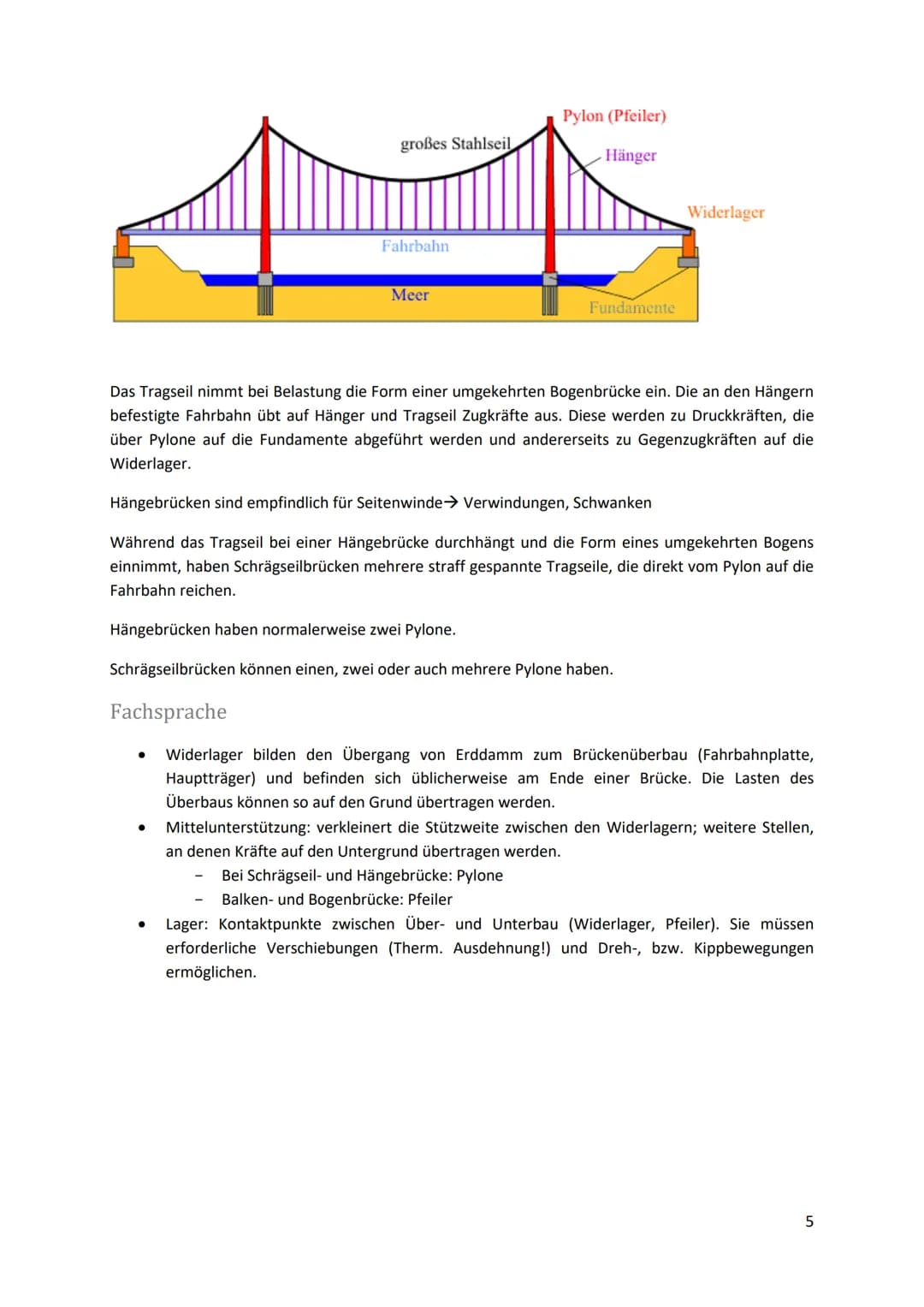

Seilbrücken - Hängebrücken und Schrägseilbrücken

Seilbrücken sind eine weitere wichtige Kategorie im Brückenbau. Sie nutzen die Zugfestigkeit von Seilen, um große Spannweiten zu überbrücken. Es gibt zwei Haupttypen:

1. Hängebrücken
2. Schrägseilbrücken

Bei Hängebrücken sind die wichtigsten Elemente:

• Das große Tragseil
• Die Fahrbahn
• Die Pylone (Pfeiler)
• Die Hänger, die Fahrbahn und Tragseil verbinden

Highlight: Das Tragseil einer Hängebrücke nimmt bei Belastung die Form einer umgekehrten Bogenbrücke ein.

Die Fahrbahn übt Zugkräfte auf Hänger und Tragseil aus. Diese werden zu Druckkräften, die über die Pylone auf die Fundamente abgeleitet werden, und zu Gegenzugkräften auf die Widerlager.

Schrägseilbrücken unterscheiden sich von Hängebrücken durch ihre straff gespannten Tragseile, die direkt vom Pylon zur Fahrbahn reichen. Sie können mit einem oder zwei Pylonen konstruiert werden.

Example: Bei der Fächerform einer Schrägseilbrücke werden die Tragseile an unterschiedlichen Stellen am oberen Teil des Pylons verankert, wodurch die Seile nicht parallel verlaufen.

Beide Brückentypen haben ihre spezifischen Vor- und Nachteile. Hängebrücken sind beispielsweise empfindlich für Seitenwinde, was zu Verwindungen und Schwankungen führen kann.

Die Wahl zwischen Hängebrücke und Schrägseilbrücke hängt von verschiedenen Faktoren ab, wie der zu überbrückenden Spannweite, den lokalen Bedingungen und den erwarteten Belastungen. Die Statik Brücke Berechnung ist bei beiden Typen komplex und erfordert genaue Analysen der Druck- und Zugkräfte.

Hängebrücken und Schrägseilbrücken

Diese modernen Brückenkonstruktionen nutzen unterschiedliche Prinzipien der Kraftübertragung. Die Hängebrücke Kräfte werden über Tragseile und Pylone in die Fundamente geleitet.

Highlight: Hängebrücken sind besonders anfällig für Seitenwinde und können dadurch ins Schwanken geraten.

Example: Eine typische Hängebrücke besteht aus Tragseilen, Pylonen, Hängern und der Fahrbahn.

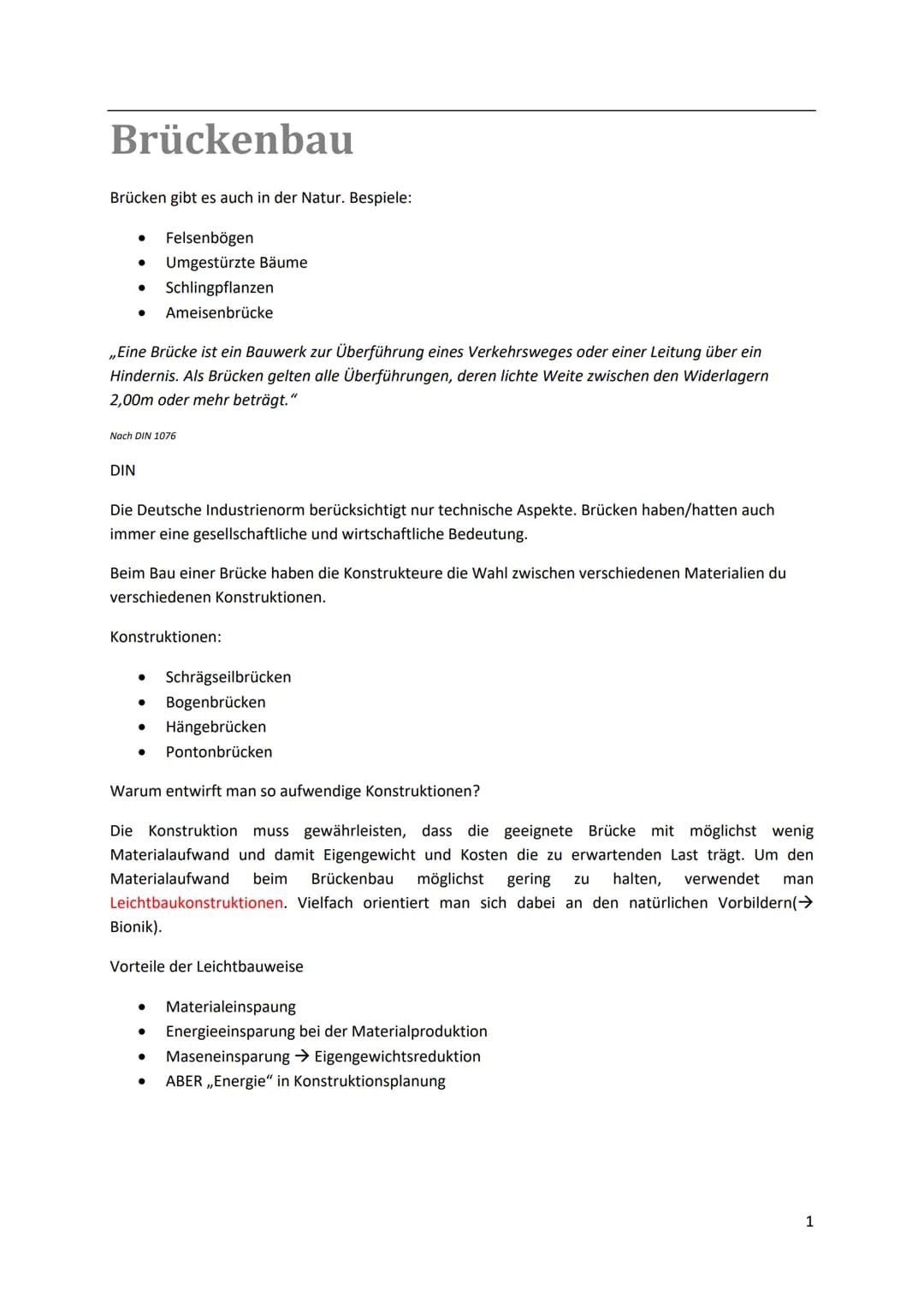

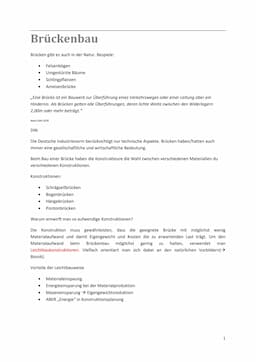

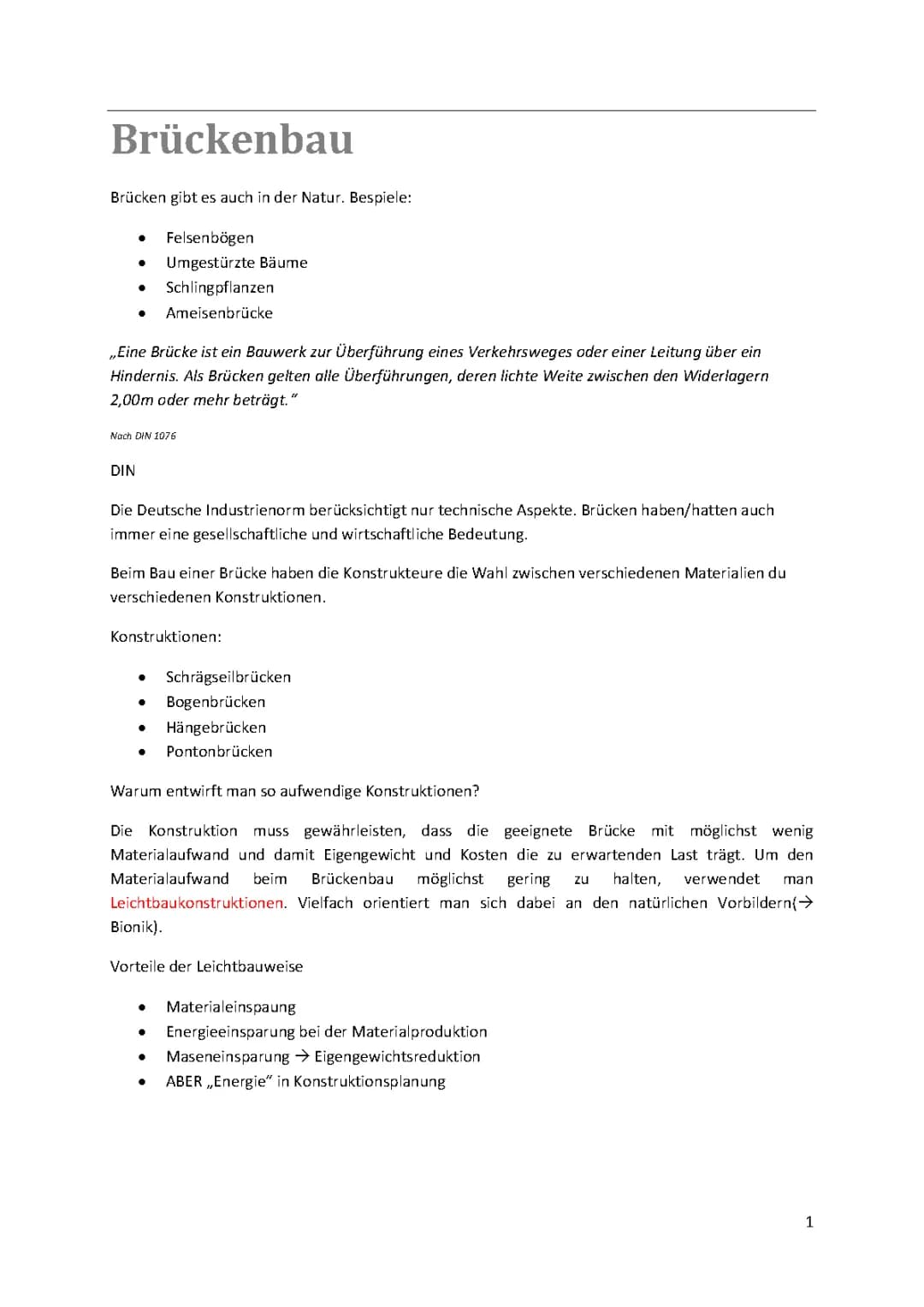

Brückenbau - Grundlagen und Konstruktionen

Brücken sind nicht nur menschliche Erfindungen, sondern kommen auch in der Natur vor. Felsenbögen, umgestürzte Bäume und sogar lebende Ameisenbrücken sind natürliche Beispiele. Die technische Definition einer Brücke lautet:

Definition: "Eine Brücke ist ein Bauwerk zur Überführung eines Verkehrsweges oder einer Leitung über ein Hindernis. Als Brücken gelten alle Überführungen, deren lichte Weite zwischen den Widerlagern 2,00m oder mehr beträgt."

Diese Definition stammt aus der DIN 1076, berücksichtigt aber nur technische Aspekte. Brücken haben darüber hinaus eine große gesellschaftliche und wirtschaftliche Bedeutung.

Bei der Konstruktion einer Brücke stehen verschiedene Materialien und Bauweisen zur Verfügung. Zu den wichtigsten Arten von Brücken gehören:

• Schrägseilbrücken
• Bogenbrücken
• Hängebrücken
• Pontonbrücken

Das Ziel beim Brückenbau ist es, eine stabile Konstruktion mit möglichst geringem Materialaufwand zu erreichen. Dies reduziert Eigengewicht und Kosten. Daher werden oft Leichtbaukonstruktionen verwendet, die sich an natürlichen Vorbildern orientieren (Bionik).

Highlight: Vorteile der Leichtbauweise im Brückenbau sind Materialeinsparung, Energieeinsparung bei der Produktion und Gewichtsreduktion. Allerdings erfordert dies mehr Aufwand in der Konstruktionsplanung.
