Passungen und Toleranzen, Oberflächen, Passungssysteme & Arten

 Oberflächen
Mittenrauwert Ra: Ermittlung der Kenngröße:
Summe aller Flächen werden zur Mittellinie ermittelt
Gesamtfläche wird zu einer Rec

Kommentare (1)

Teilen

Speichern

5

Erklärung Mittenrauwert Ra und Rautiefe Rz Begriffserklärung: Nennmaß, Oberes/Unteres Abmaß, etc.

Nichts passendes dabei? Erkunde andere Fachbereiche.

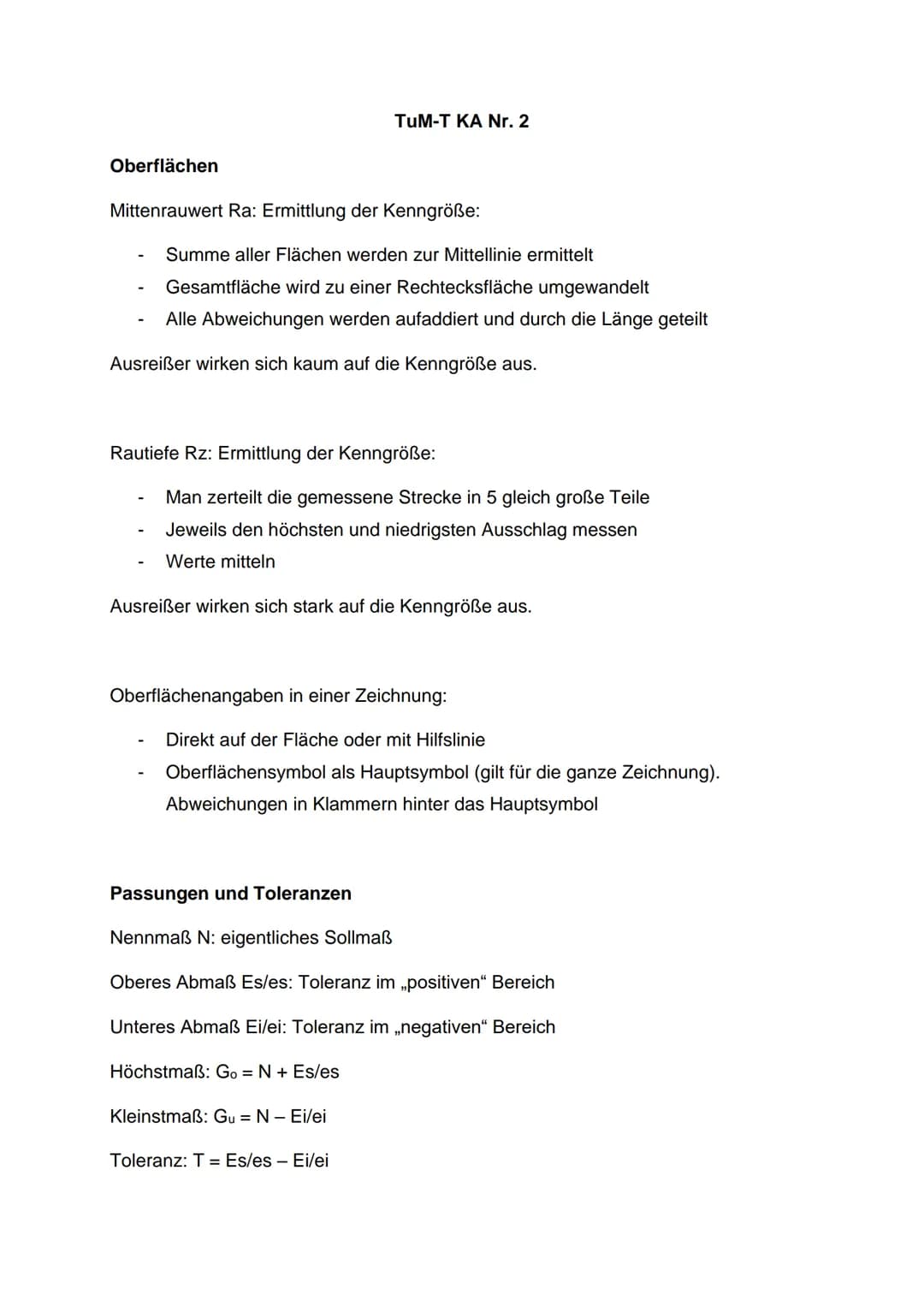

Oberflächen Mittenrauwert Ra: Ermittlung der Kenngröße: Summe aller Flächen werden zur Mittellinie ermittelt Gesamtfläche wird zu einer Rechtecksfläche umgewandelt Alle Abweichungen werden aufaddiert und durch die Länge geteilt TUM-T KA Nr. 2 Ausreißer wirken sich kaum auf die Kenngröße aus. Rautiefe Rz: Ermittlung der Kenngröße: Man zerteilt die gemessene Strecke in 5 gleich große Teile Jeweils den höchsten und niedrigsten Ausschlag messen Werte mitteln Ausreißer wirken sich stark auf die Kenngröße aus. Oberflächenangaben in einer Zeichnung: Direkt auf der Fläche oder mit Hilfslinie Oberflächensymbol als Hauptsymbol (gilt für die ganze Zeichnung). Abweichungen in Klammern hinter das Hauptsymbol Passungen und Toleranzen Nennmaß N: eigentliches Sollmaß Oberes Abmaß Es/es: Toleranz im „positiven" Bereich Unteres Abmaß Ei/ei: Toleranz im „negativen“ Bereich Höchstmaß: Go = N + Es/es Kleinstmaß: Gu = N - Ei/ei Toleranz: T = Es/es – Ei/ei Größtes Passmaß: PH = Goв - Guw →Größtmöglicher Abstand zwischen Bohrung und Welle Kleinstes Passmaß: PM = GUB - Gow → Kleinstmöglicher Abstand zwischen Bohrung und Welle Bei zwei Teilen, die zusammenpassen müssen, erhält jedes Teil eine Toleranz. Zusammen ergeben die Toleranzen eine Passung. Passungen ermöglichen den unproblematischen Austausch verschiedener Teile. Passungssysteme Dienen dazu, eines der beiden Werkstücke möglichst einheitlich zu fertigen und die notwendigen Toleranzen auf das andere Werkstück zu verlegen Einheitswelle: wenig verwendet; Können einfach auf das gewünschte Maß abgedreht werden. Einheitsbohrung: meistens verwendet; verschiedene Bohrungen können nur mit Aufwand produziert werden (Für jede Bohrung eine...

Mit uns zu mehr Spaß am Lernen

Hilfe bei den Hausaufgaben

Mit dem Fragen-Feature hast du die Möglichkeit, jederzeit Fragen zu stellen und Antworten von anderen Schüler:innen zu erhalten.

Gemeinsam lernen

Mit Knowunity erhältest du Lerninhalte von anderen Schüler:innen auf eine moderne und gewohnte Art und Weise, um bestmöglich zu lernen. Schüler:innen teilen ihr Wissen, tauschen sich aus und helfen sich gegenseitig.

Sicher und geprüft

Ob Zusammenfassungen, Übungen oder Lernzettel - Knowunity kuratiert alle Inhalte und schafft eine sichere Lernumgebung zu der Ihr Kind jederzeit Zugang hat.

App herunterladen

Alternativer Bildtext:

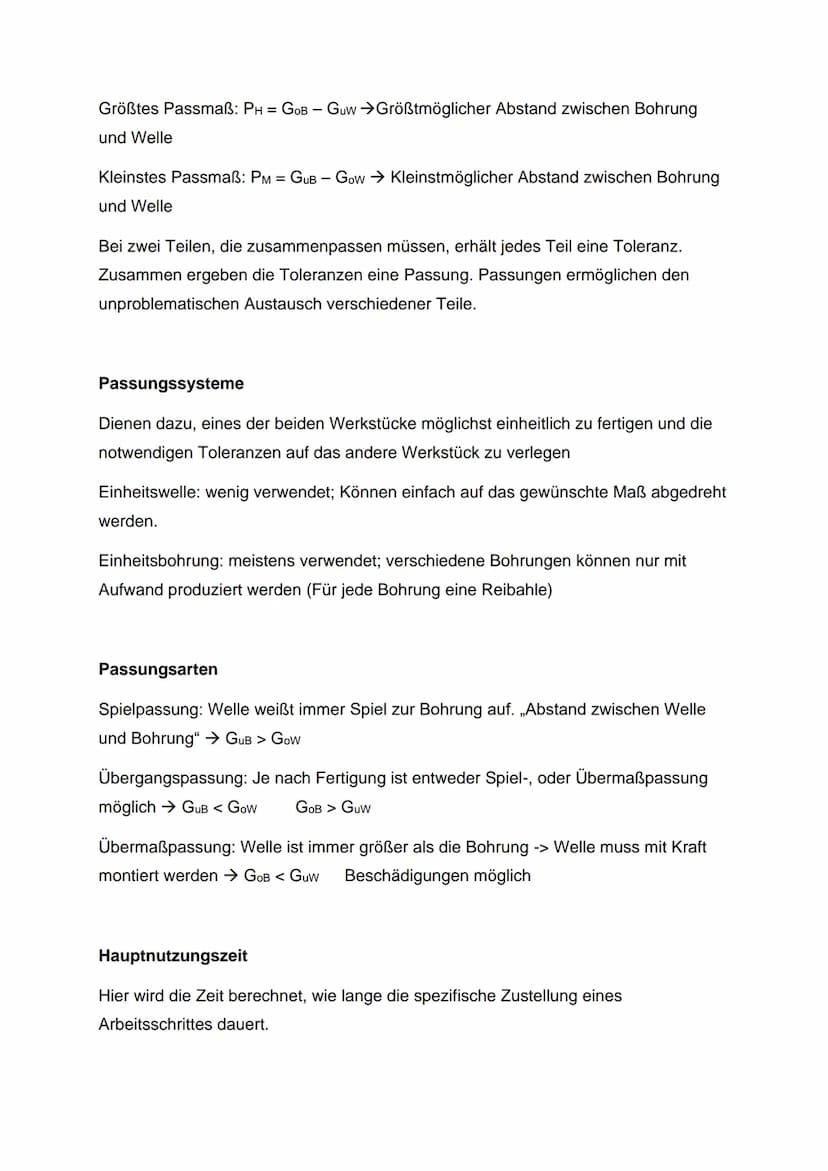

Reibahle) Passungsarten Spielpassung: Welle weißt immer Spiel zur Bohrung auf. „Abstand zwischen Welle und Bohrung" → GuB > Gow Übergangspassung: Je nach Fertigung ist entweder Spiel-, oder Übermaßpassung möglich → GUB < Gow GOB > Guw Übermaßpassung: Welle ist immer größer als die Bohrung -> Welle muss mit Kraft montiert werden → GoB < Guw Beschädigungen möglich Hauptnutzungszeit Hier wird die Zeit berechnet, wie lange die spezifische Zustellung eines Arbeitsschrittes dauert.

Passungen und Toleranzen, Oberflächen, Passungssysteme & Arten

K

Knox

17 Followers


NwT



11/12

Lernzettel

Passungen und Toleranzen, Oberflächen, Passungssysteme & Arten

Dieser Inhalt ist nur in der Knowunity App verfügbar.

 Oberflächen
Mittenrauwert Ra: Ermittlung der Kenngröße:
Summe aller Flächen werden zur Mittellinie ermittelt
Gesamtfläche wird zu einer Rec

App öffnen

Teilen

Speichern

5

Kommentare (1)

U

Cool, mit dem Lernzettel konnte ich mich richtig gut auf meine Klassenarbeit vorbereiten. Danke 👍👍

Erklärung Mittenrauwert Ra und Rautiefe Rz Begriffserklärung: Nennmaß, Oberes/Unteres Abmaß, etc.

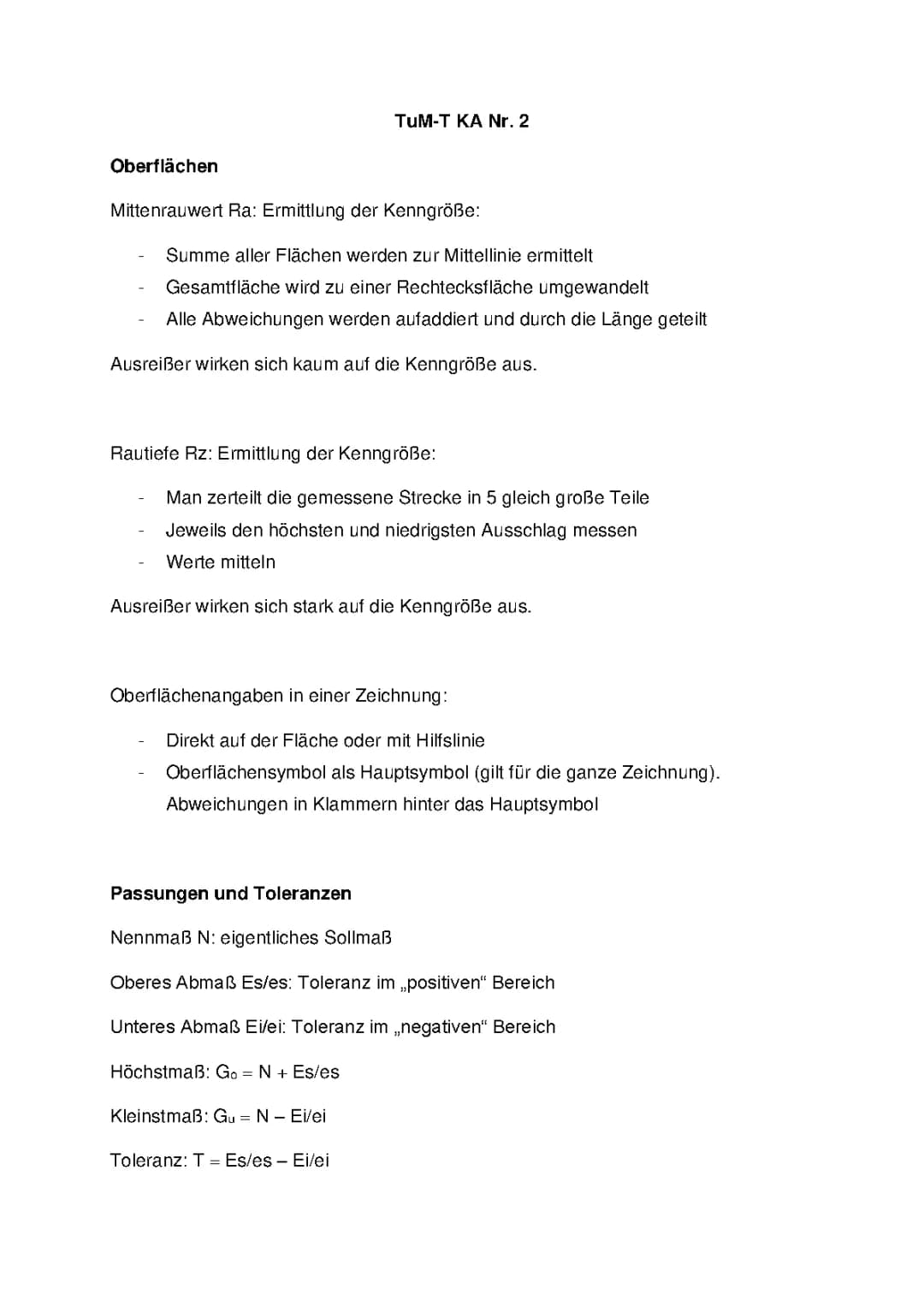

Oberflächen Mittenrauwert Ra: Ermittlung der Kenngröße: Summe aller Flächen werden zur Mittellinie ermittelt Gesamtfläche wird zu einer Rechtecksfläche umgewandelt Alle Abweichungen werden aufaddiert und durch die Länge geteilt TUM-T KA Nr. 2 Ausreißer wirken sich kaum auf die Kenngröße aus. Rautiefe Rz: Ermittlung der Kenngröße: Man zerteilt die gemessene Strecke in 5 gleich große Teile Jeweils den höchsten und niedrigsten Ausschlag messen Werte mitteln Ausreißer wirken sich stark auf die Kenngröße aus. Oberflächenangaben in einer Zeichnung: Direkt auf der Fläche oder mit Hilfslinie Oberflächensymbol als Hauptsymbol (gilt für die ganze Zeichnung). Abweichungen in Klammern hinter das Hauptsymbol Passungen und Toleranzen Nennmaß N: eigentliches Sollmaß Oberes Abmaß Es/es: Toleranz im „positiven" Bereich Unteres Abmaß Ei/ei: Toleranz im „negativen“ Bereich Höchstmaß: Go = N + Es/es Kleinstmaß: Gu = N - Ei/ei Toleranz: T = Es/es – Ei/ei Größtes Passmaß: PH = Goв - Guw →Größtmöglicher Abstand zwischen Bohrung und Welle Kleinstes Passmaß: PM = GUB - Gow → Kleinstmöglicher Abstand zwischen Bohrung und Welle Bei zwei Teilen, die zusammenpassen müssen, erhält jedes Teil eine Toleranz. Zusammen ergeben die Toleranzen eine Passung. Passungen ermöglichen den unproblematischen Austausch verschiedener Teile. Passungssysteme Dienen dazu, eines der beiden Werkstücke möglichst einheitlich zu fertigen und die notwendigen Toleranzen auf das andere Werkstück zu verlegen Einheitswelle: wenig verwendet; Können einfach auf das gewünschte Maß abgedreht werden. Einheitsbohrung: meistens verwendet; verschiedene Bohrungen können nur mit Aufwand produziert werden (Für jede Bohrung eine...
