Grundlagen der Brückenstatik und Konstruktion

Die statische und dynamische Belastung von Brücken stellt einen fundamentalen Aspekt der Baustatik dar. Brückenkonstruktionen müssen sowohl permanente als auch variable Lasten sicher aufnehmen und ableiten können. Der Unterschied statische und dynamische Belastung zeigt sich besonders deutlich bei der Betrachtung verschiedener Lastfälle.

Definition: Eine statische Belastung bezeichnet konstante, unveränderliche Lasten wie das Eigengewicht der Konstruktion. Dynamische Belastungen sind zeitlich veränderliche Kräfte, beispielsweise durch Verkehr oder Windeinwirkung.

Bei der Berechnung von Brückenkonstruktionen spielen die Verkehrslasten Brücken eine zentrale Rolle. Das Lastmodell 1 beschreibt dabei die charakteristischen Belastungen durch den Straßenverkehr. Die Bemessung erfolgt nach normierten Verfahren, die sowohl vertikale als auch horizontale Kräfte berücksichtigen.

Die Balkenbrücke stellt eine der grundlegendsten Konstruktionsformen dar. Ihre Statik Brücke Berechnung basiert auf dem Zusammenspiel von Druck- und Zugkräften. Der Brückenquerschnitt und seine Bezeichnungen sind dabei von entscheidender Bedeutung für die Lastverteilung.

Physikalische Grundlagen und Berechnungsmethoden

Die Statik Physik bildet das Fundament für das Verständnis von Kräften in Bauwerken. Wichtige Statik Formeln beschreiben das Gleichgewicht von Kräften und Momenten. Eine umfassende Statik Formelsammlung PDF ist für Ingenieure und Architekten unerlässlich.

Hinweis: Die Baustatik: Grundlagen PDF und Statik für Dummies PDF bieten einen strukturierten Einstieg in die Thematik. Die Statik Definition Architektur umfasst dabei alle relevanten Aspekte der Kraftübertragung.

Der Aufbau einer Brücke folgt klaren statischen Prinzipien. Die Brückenarten mit Bildern zeigen verschiedene Konstruktionsmöglichkeiten, von einfachen Balkenbrücken bis hin zu komplexen Bogenkonstruktionen. Eine Brücke mit vielen Bögen wird als Bogenbrücke oder Viadukt bezeichnet.

Die Brückentafel Definition beschreibt den befahrbaren Teil der Brücke, der die Verkehrslasten aufnimmt und auf die Hauptträger überträgt. Die Teile einer Brücke Grundschule umfassen Widerlager, Pfeiler, Überbau und Fahrbahnbelag.

Lastanalyse und Bemessung

Ein dynamische Belastung Beispiel zeigt sich beim Überfahren einer Brücke durch Fahrzeuge. Die resultierenden Schwingungen und Verformungen müssen bei der Bemessung berücksichtigt werden. Im Gegensatz dazu steht das statische Belastung Beispiel, etwa durch das Eigengewicht der Konstruktion.

Beispiel: Bei der statischen Belastung Sport wirkt beispielsweise das Gewicht eines Turners auf ein Reck konstant ein, während beim Sprung dynamische Kräfte entstehen.

Der dynamisch statisch unterschied manifestiert sich in der Art der Krafteinwirkung und deren zeitlichem Verlauf. Statische Lasten bleiben in ihrer Größe und Richtung konstant, während dynamische Lasten zeitlich variieren.

Die Berechnung erfolgt nach dem Prinzip der Superposition, wobei alle einwirkenden Lasten überlagert werden. Die Statik einfach erklärt bedeutet, komplexe Zusammenhänge auf grundlegende physikalische Prinzipien zurückzuführen.

Konstruktive Durchbildung und Nachweisführung

Die konstruktive Durchbildung einer Brücke erfordert detaillierte Kenntnisse der Baustatik für Dummies. Dabei müssen alle relevanten Lastfälle und deren Kombinationen berücksichtigt werden. Die Nachweisführung erfolgt nach aktuellen Normen und Richtlinien.

Fachbegriff: Die Seilstatik beschäftigt sich mit der Berechnung von Zuggliedern, die in vielen Brückenkonstruktionen eine wichtige Rolle spielen.

Fachwerke stellen eine effiziente Möglichkeit dar, große Spannweiten zu überbrücken. Der Ritterschnitt ermöglicht dabei die Analyse der inneren Kräfte in den einzelnen Stäben. Die Berechnung erfolgt nach dem Prinzip des Kräftegleichgewichts.

Die Festigkeitslehre liefert die Grundlagen für die Dimensionierung der Bauteile. Dabei müssen sowohl die Materialfestigkeit als auch die Verformungen berücksichtigt werden. Die Bemessung erfolgt nach dem Prinzip der zulässigen Spannungen oder nach dem Grenzzustand der Tragfähigkeit.

Grundlagen der Baustatik und Physikalische Kräfte

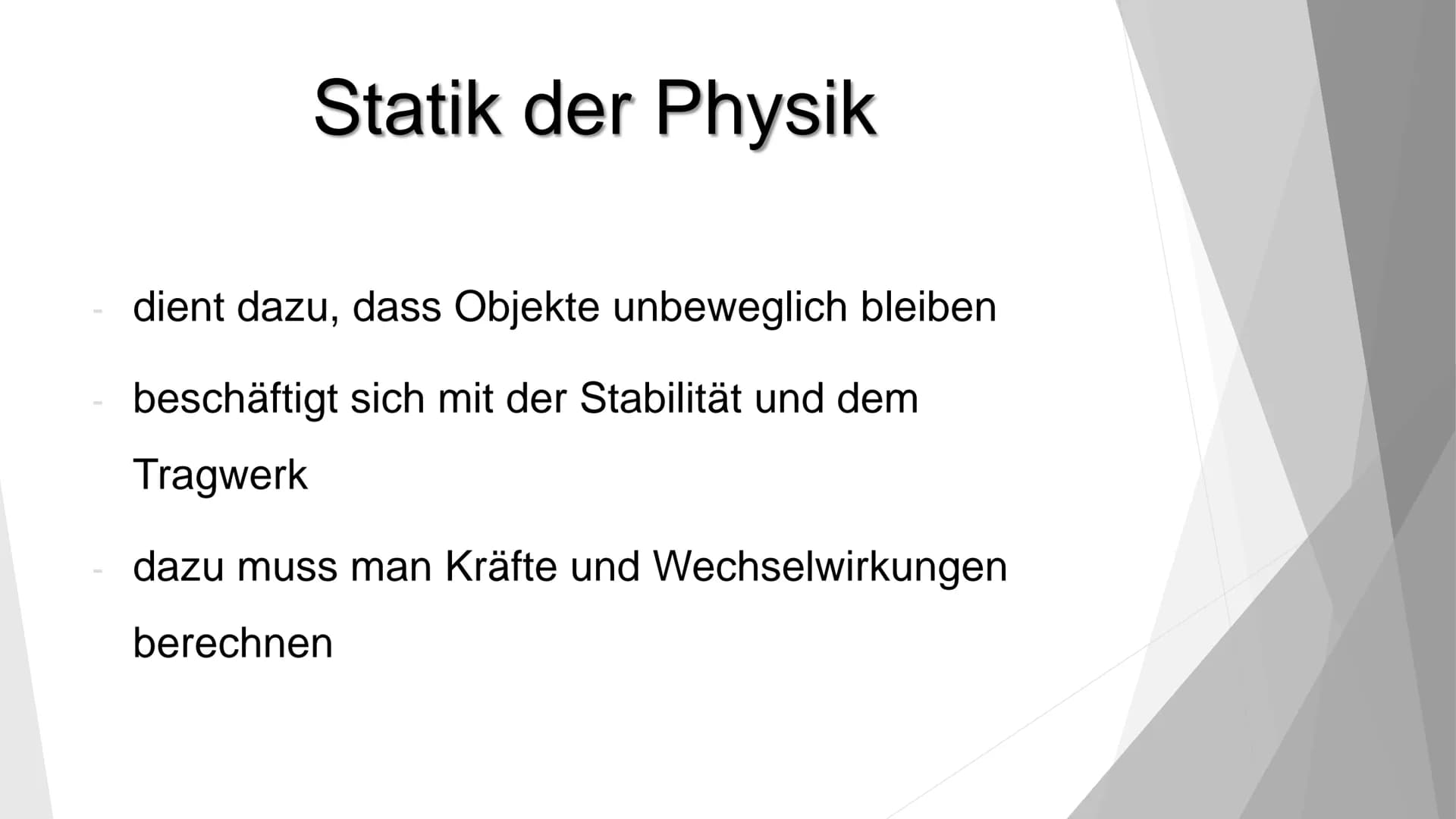

Die Statik spielt in der Physik und im Bauwesen eine fundamentale Rolle. Sie beschäftigt sich mit der Analyse von Kräften und deren Wechselwirkungen auf unbewegliche Objekte. Im Bauingenieurwesen ist die Statik definition Architektur essentiell für die Berechnung von Tragwerken und deren Stabilität.

Definition: Die Baustatik ist die Lehre vom Gleichgewicht der Kräfte an Tragwerken und beschäftigt sich mit der Berechnung von Spannungen und Verformungen.

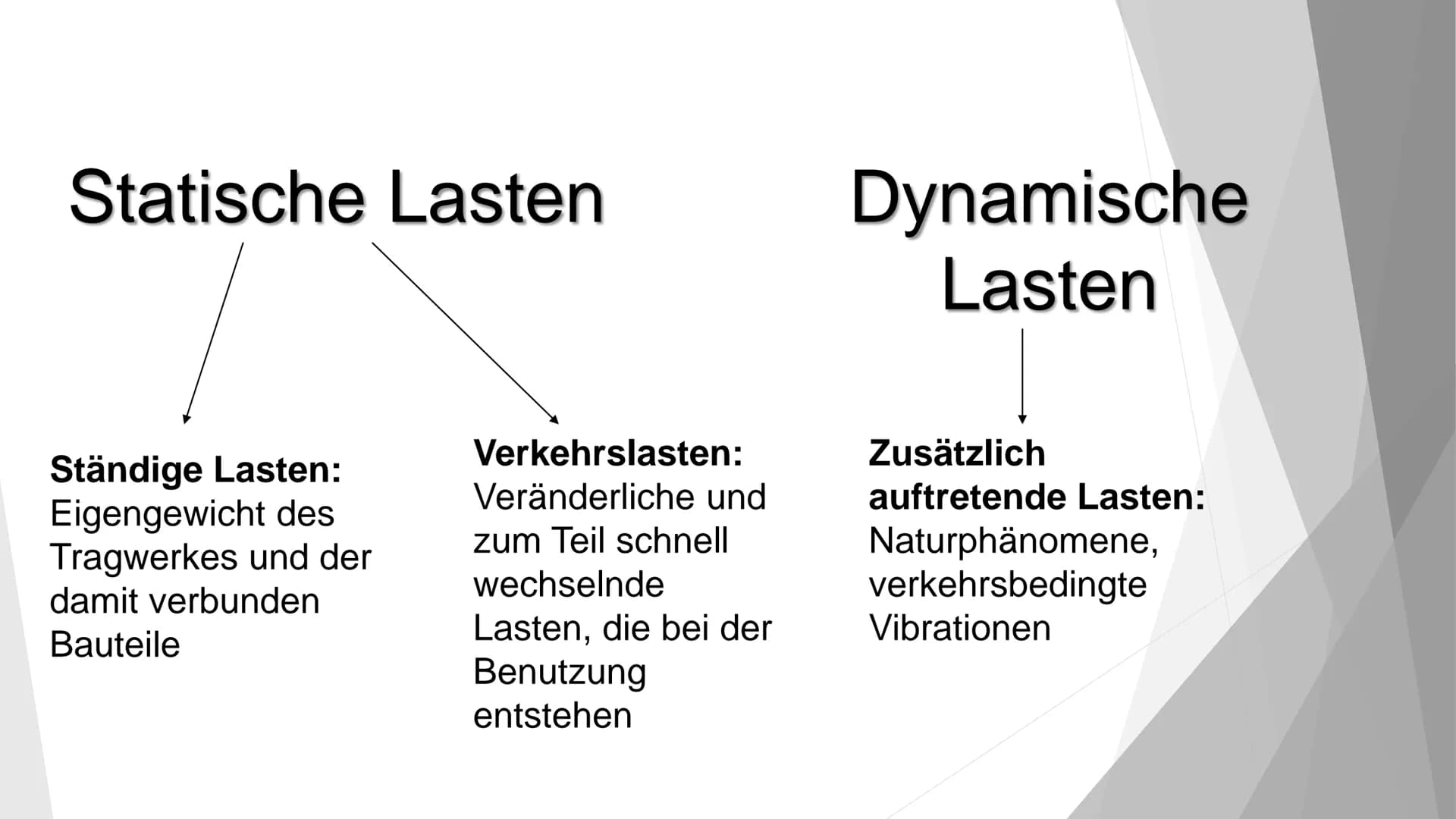

Bei der Betrachtung von Bauwerken unterscheiden wir zwischen statische und dynamische Belastung. Statische Lasten sind dauerhaft wirkende Kräfte wie das Eigengewicht des Gebäudes. Ein Statische Belastung Beispiel ist das Gewicht einer Dachkonstruktion. Dynamische Belastungen hingegen sind zeitlich veränderliche Kräfte, wie sie etwa durch Wind oder Verkehrslasten Brücken entstehen.

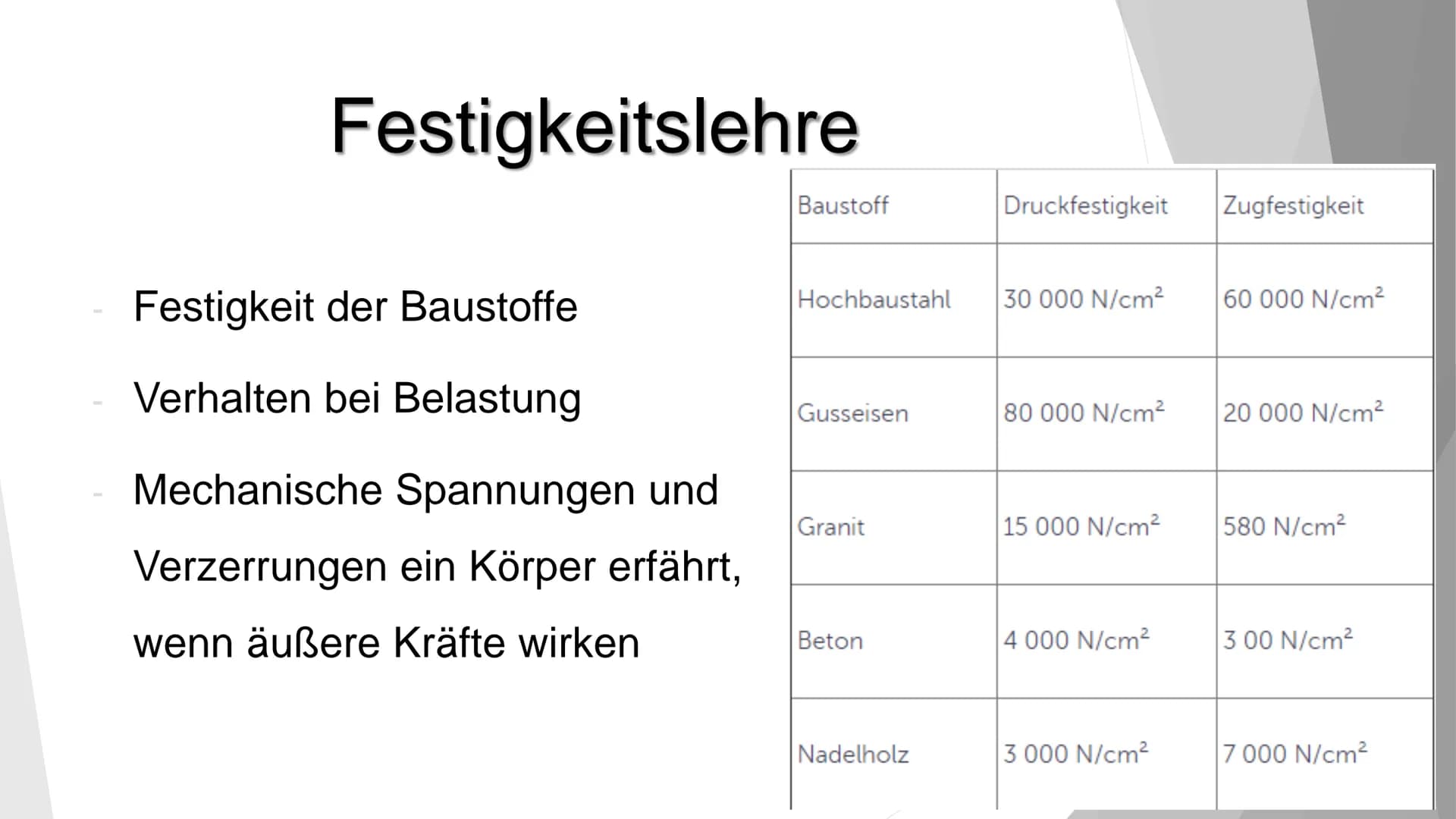

Die Festigkeitslehre untersucht das Verhalten von Baustoffen unter verschiedenen Belastungen. Dabei spielen mechanische Spannungen und Verzerrungen eine wichtige Rolle. Verschiedene Baustoffe weisen unterschiedliche Eigenschaften auf:

Highlight: Wichtige Materialkennwerte (in N/cm²):

• Hochbaustahl: Druckfestigkeit 30.000, Zugfestigkeit 60.000
• Beton: Druckfestigkeit 4.000, Zugfestigkeit 300
• Nadelholz: Druckfestigkeit 3.000, Zugfestigkeit 7.000

Kräfte und Belastungen in Brückenkonstruktionen

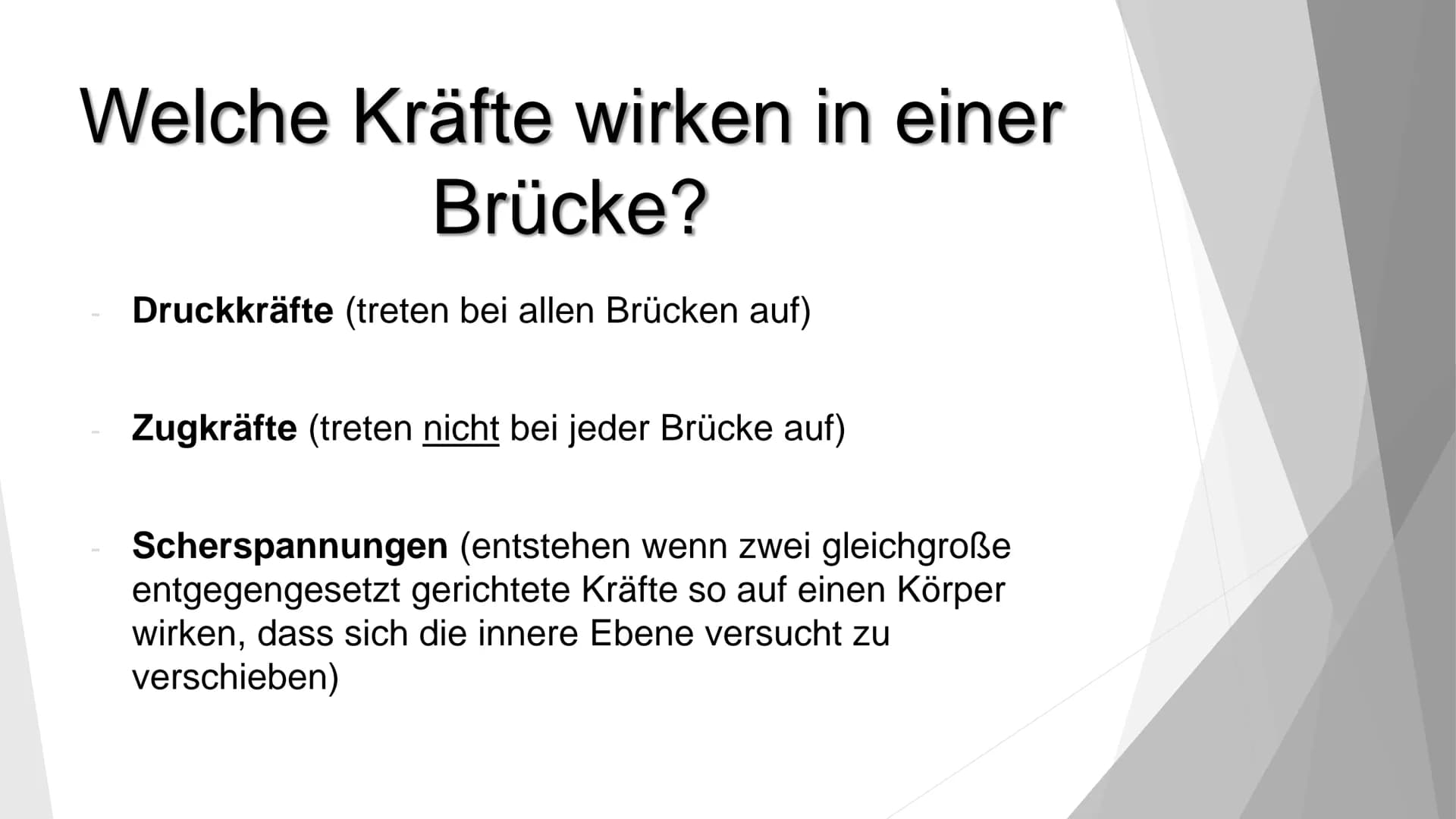

Bei einer Balkenbrücke wirken verschiedene Kräfte zusammen. Die Statik Brücke Berechnung muss dabei drei grundlegende Kraftarten berücksichtigen:

1. Druckkräfte: Treten bei allen Brückenarten mit Bildern auf
2. Zugkräfte: Sind nicht bei jeder Brückenkonstruktion vorhanden
3. Scherspannungen: Entstehen durch entgegengesetzte Kräfte

Beispiel: Bei einer Brückentafel Definition wirken vertikale Lasten durch Verkehr und Eigengewicht, die zu Biegemomenten und Querkräften führen.

Der Aufbau einer Brücke muss diese Kräfte optimal aufnehmen und verteilen können. Die Teile einer Brücke Grundschule umfassen dabei:

• Fundamente
• Pfeiler
• Tragwerk
• Fahrbahnplatte

Eine Brücke mit mehreren Bögen, auch Wie nennt man eine Brücke mit vielen Bögen genannt, verteilt die Lasten besonders effektiv über mehrere Stützpunkte.

Vokabular: Die Brückenquerschnitt bezeichnungen sind wichtige Fachbegriffe für das Verständnis der Brückenkonstruktion.

Physikalische Grundgesetze der Baustatik

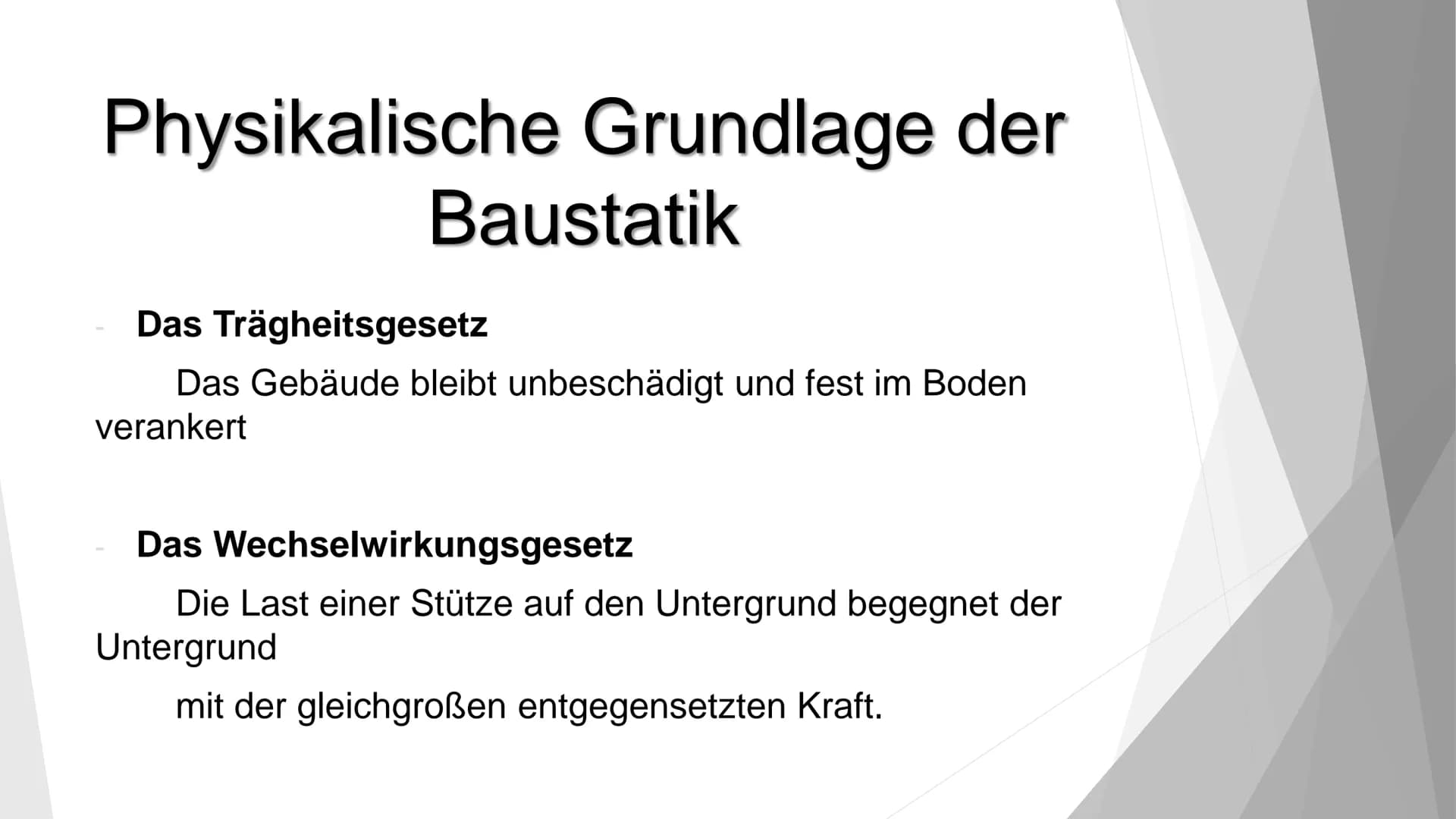

Die Statik Physik basiert auf fundamentalen Naturgesetzen. Das Trägheitsgesetz besagt, dass ein Bauwerk in seinem Zustand verharrt, solange keine äußeren Kräfte einwirken. Dies ist besonders wichtig für die Standsicherheit von Gebäuden.

Definition: Das Wechselwirkungsgesetz beschreibt, dass jede Kraft eine gleich große Gegenkraft hervorruft.

Für Ingenieure sind Statik Formeln und eine umfassende Statik Formelsammlung PDF unerlässlich. Die wichtigsten Grundlagen findet man in baustatik: grundlagen pdf oder Statik für Dummies PDF zusammengefasst.

Die Statik einfach erklärt zeigt, wie diese Prinzipien in der Praxis angewendet werden:

1. Kräftegleichgewicht
2. Momentengleichgewicht
3. Verformungsberechnung

Lastmodelle und Belastungsarten

Das Lastmodell 1 Beispiel zeigt typische Verkehrslasten auf Brücken. Bei der Dynamische Belastung berechnen müssen verschiedene Faktoren berücksichtigt werden:

Beispiel: Ein Dynamische Belastung Beispiel ist die Schwingungsanregung durch fahrende Fahrzeuge.

Die Statische Belastung Sport unterscheidet sich von baulichen Belastungen. Der Dynamisch statisch unterschied wird besonders deutlich bei:

• Dauerhaften Lasten (statisch)
• Wechselnden Lasten (dynamisch)
• Stoßartigen Belastungen

Für Bauingenieure ist die Baustatik für Dummies eine hilfreiche Einführung in diese komplexe Materie. Sie erklärt die Zusammenhänge zwischen verschiedenen Belastungsarten und deren Auswirkungen auf Bauwerke.

Highlight: Ständige Lasten wie das Eigengewicht und veränderliche Lasten wie Verkehr müssen bei der statischen Berechnung berücksichtigt werden.

Kräfteverteilung bei Balkenbrücken

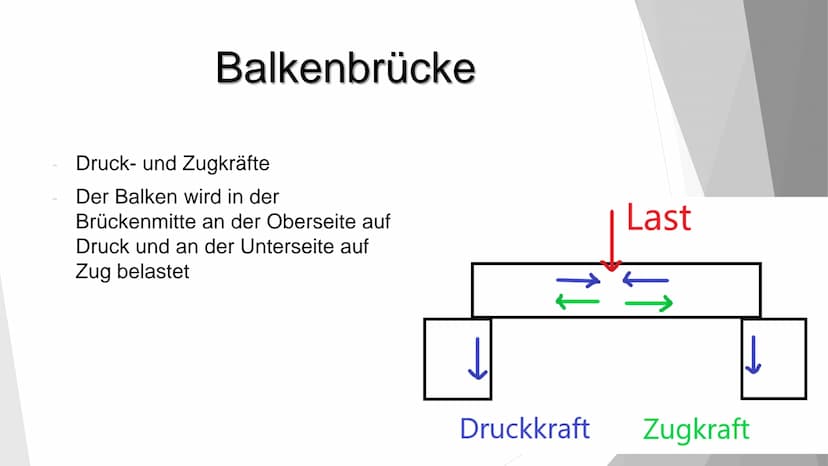

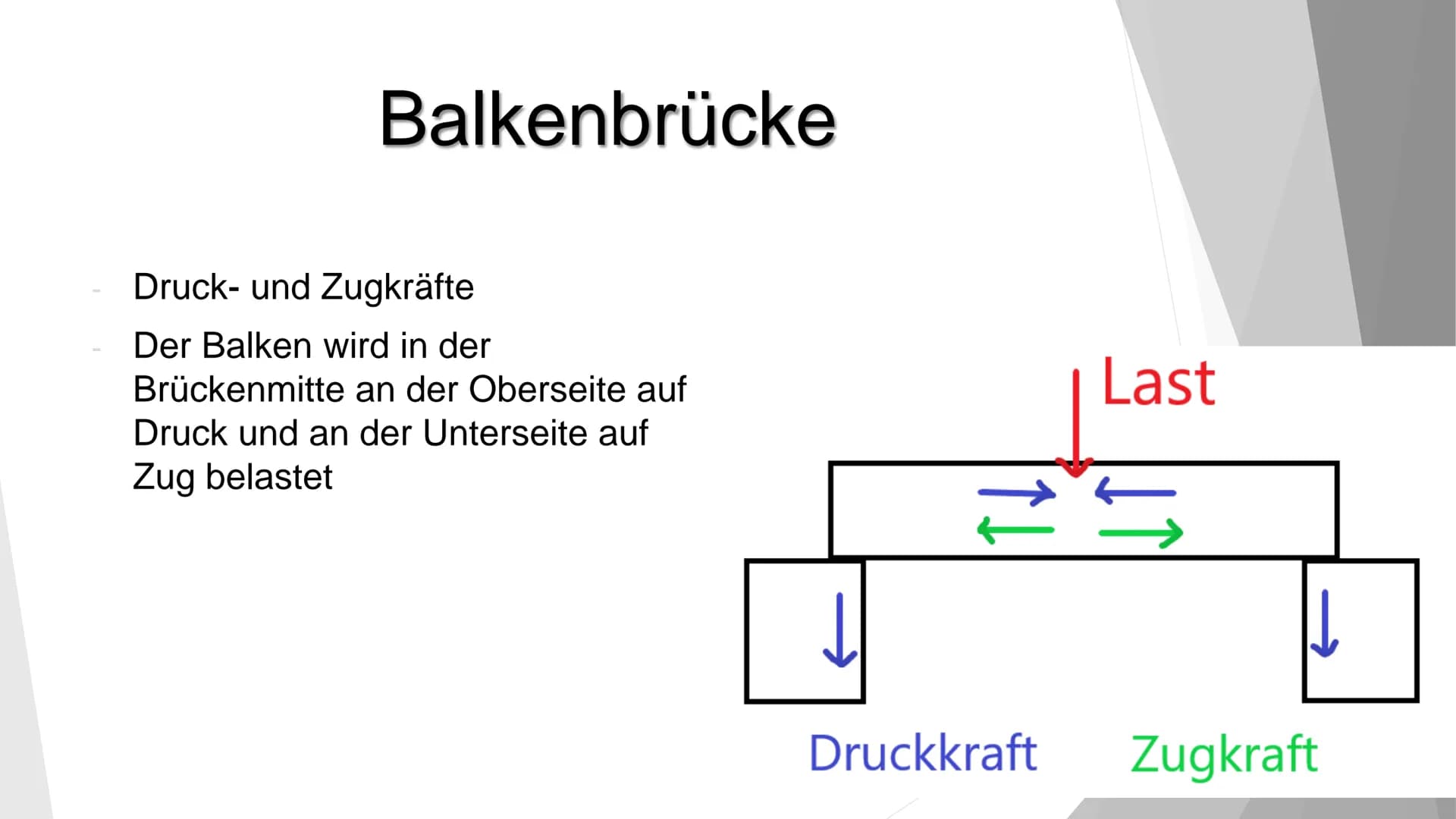

Eine Balkenbrücke stellt eine der grundlegendsten und häufigsten Konstruktionen im Brückenbau dar. Die Kraftverteilung in einer Balkenbrücke folgt dabei physikalischen Grundprinzipien, die für die statische Belastung entscheidend sind. Wenn eine Last auf die Brückenmitte einwirkt, entstehen charakteristische Druck- und Zugkräfte im Tragwerk.

Definition: Bei einer Balkenbrücke treten an der Oberseite Druckkräfte und an der Unterseite Zugkräfte auf, wenn eine vertikale Last auf die Konstruktion einwirkt.

Die Belastungsverteilung folgt dabei einem präzisen Muster: An der Oberseite des Balkens entstehen Druckkräfte, die das Material zusammenpressen. Gleichzeitig bilden sich an der Unterseite Zugkräfte, die das Material zu dehnen versuchen. Diese gegensätzlichen Kräfte müssen bei der Statik Brücke Berechnung berücksichtigt werden, um die Stabilität der Konstruktion zu gewährleisten.

Der Brückenquerschnitt muss so gestaltet sein, dass er diesen Belastungen standhält. Dabei spielt die Materialwahl eine entscheidende Rolle. Beton beispielsweise kann sehr gut Druckkräfte aufnehmen, während Stahlarmierungen die Zugkräfte abfangen. Diese Kombination macht den Stahlbetonbau so effektiv für Balkenbrücken.

Lastverteilung und Konstruktionsprinzipien

Die dynamische Belastung einer Balkenbrücke unterscheidet sich deutlich von der statischen Last. Während die statische Belastung konstant bleibt, verändert sich die dynamische Last kontinuierlich, beispielsweise durch fahrende Fahrzeuge oder Windeinwirkungen.

Beispiel: Bei Verkehrslasten Brücken muss sowohl das Eigengewicht der Konstruktion (statische Last) als auch die wechselnde Belastung durch Fahrzeuge (dynamische Last) berücksichtigt werden.

Die Brückentafel Definition umfasst den oberen Teil der Brückenkonstruktion, der die direkten Verkehrslasten aufnimmt. Sie muss besonders widerstandsfähig gegen Verschleiß und Ermüdung sein. Der Aufbau einer Brücke wird dabei so konzipiert, dass die auftretenden Kräfte optimal verteilt und in den Untergrund abgeleitet werden.

Für die Berechnung der Tragfähigkeit werden verschiedene Lastmodelle verwendet. Das Lastmodell 1 Beispiel berücksichtigt dabei standardisierte Fahrzeuglasten und deren Verteilung auf der Brückenoberfläche. Diese Berechnungen sind essentiell für die sichere Dimensionierung aller Brückenkomponenten.
