Die Grundlagen des Elektromagnetismus und der Rechte-Hand-Regel

Die elektromagnetische Wechselwirkung ist eines der fundamentalen Prinzipien der Physik. Wenn elektrischer Strom durch einen Leiter fließt, entsteht ein Magnetfeld. Diese Entdeckung geht auf Hans Christian Oersted zurück, der 1820 zufällig beobachtete, dass ein stromdurchflossener Leiter eine Kompassnadel beeinflusst.

Die Rechte-Hand-Regel ist ein wichtiges Werkzeug zur Bestimmung der Magnetfeldrichtung. Zeigt der Daumen der rechten Hand in Stromrichtung, so geben die gekrümmten Finger die Richtung der Magnetfeldlinien an. Diese Regel gilt sowohl für gerade Leiter als auch für Spulen.

Definition: Die Rechte-Hand-Regel ist eine Merkhilfe zur Bestimmung der Magnetfeldrichtung um einen stromdurchflossenen Leiter. Der Daumen zeigt in Stromrichtung, die gekrümmten Finger geben die Feldlinienrichtung an.

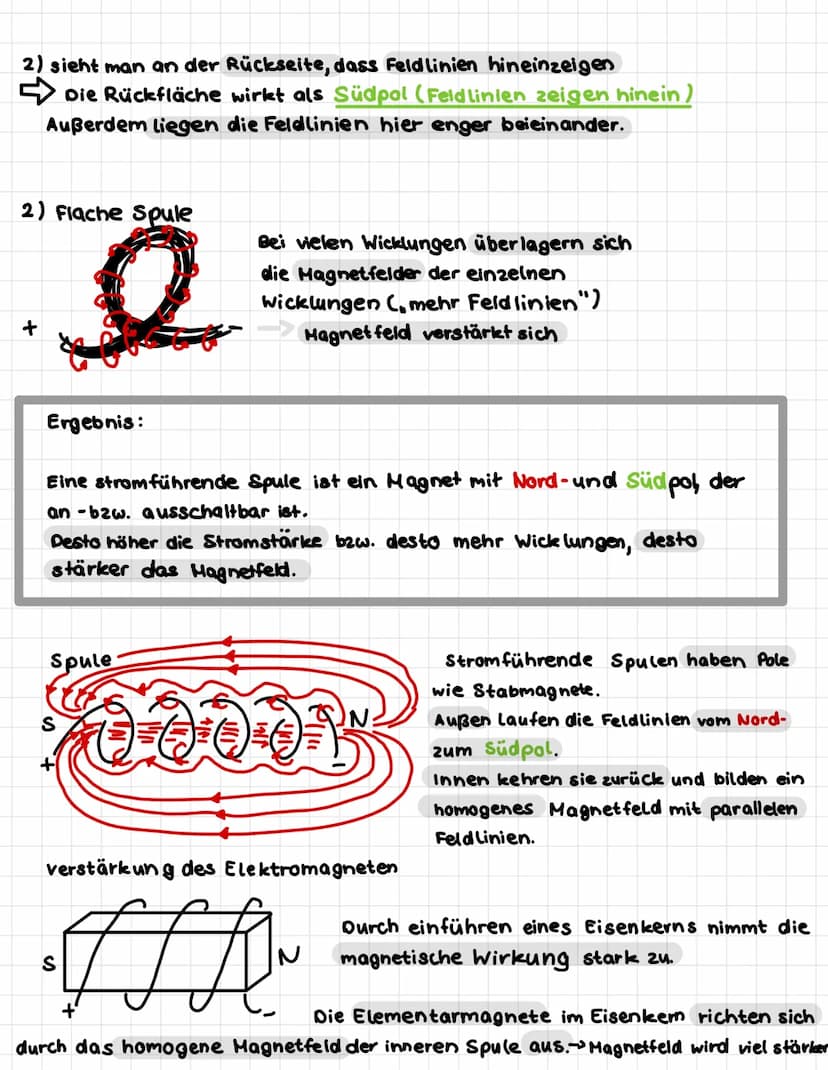

Das Magnetfeld einer Spule und seine Eigenschaften

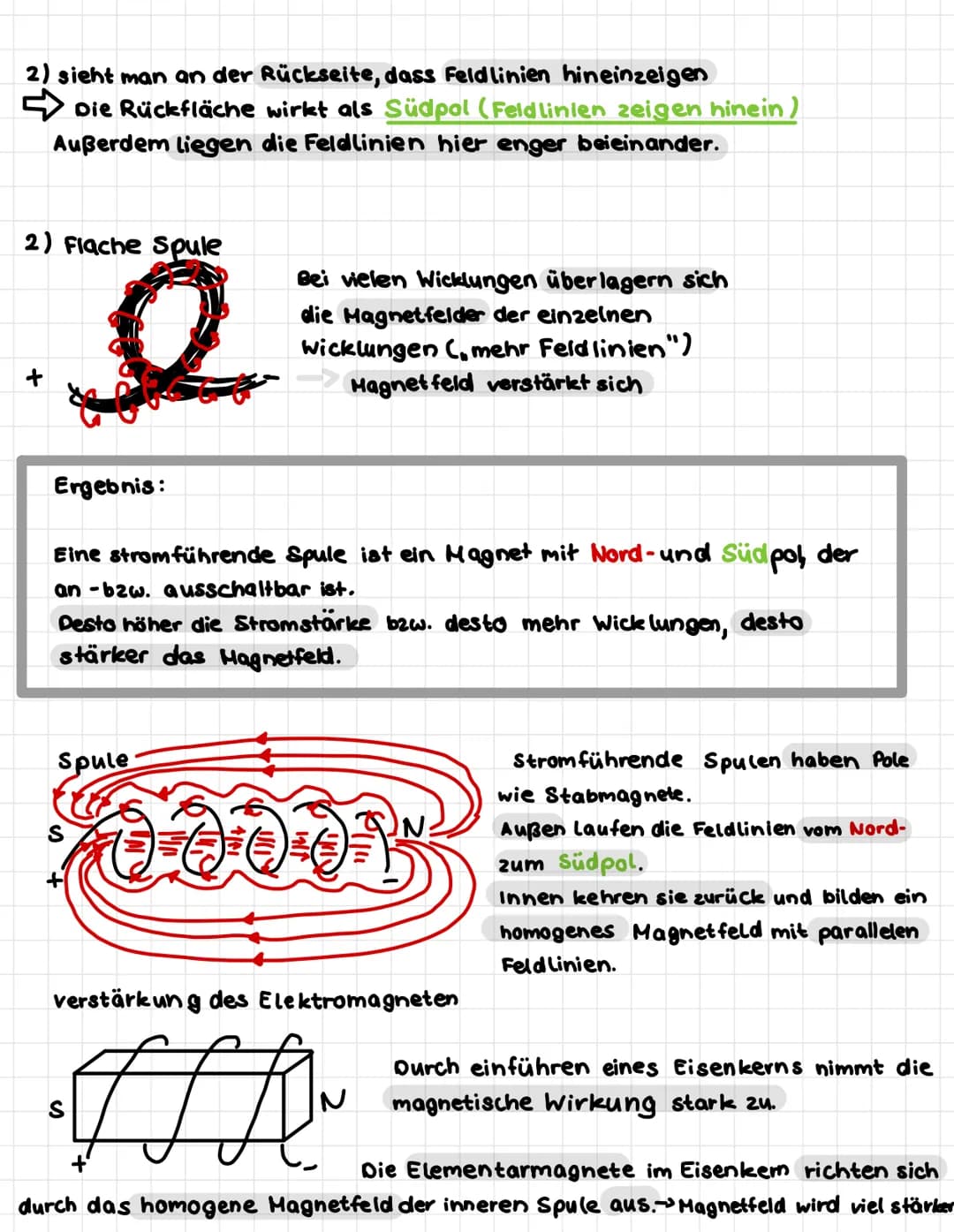

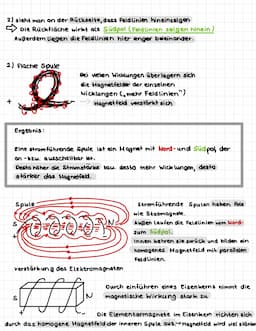

Eine Spule erzeugt ein besonders starkes und gerichtetes Magnetfeld. Bei einer einzelnen Wicklung entstehen an der Vorderseite austretende Feldlinien (Nordpol) und an der Rückseite eintretende Feldlinien (Südpol). Bei mehreren Wicklungen überlagern sich die Magnetfelder und verstärken sich gegenseitig.

Merke: Die Stärke des Magnetfeldes einer Spule hängt von der Stromstärke und der Anzahl der Wicklungen ab. Je mehr Wicklungen und je höher der Strom, desto stärker das Magnetfeld.

Das Magnetfeld einer Spule lässt sich durch einen Eisenkern deutlich verstärken. Die Elementarmagnete im Eisenkern richten sich im homogenen Magnetfeld der Spule aus und verstärken die magnetische Wirkung erheblich.

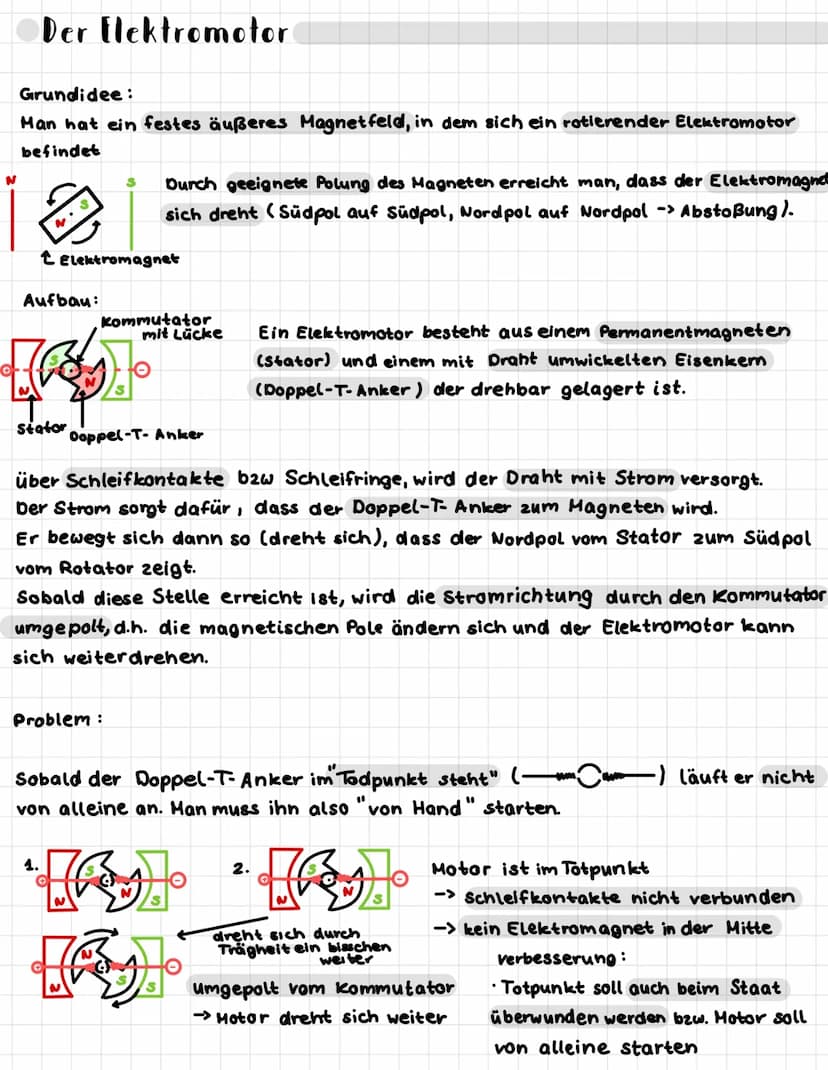

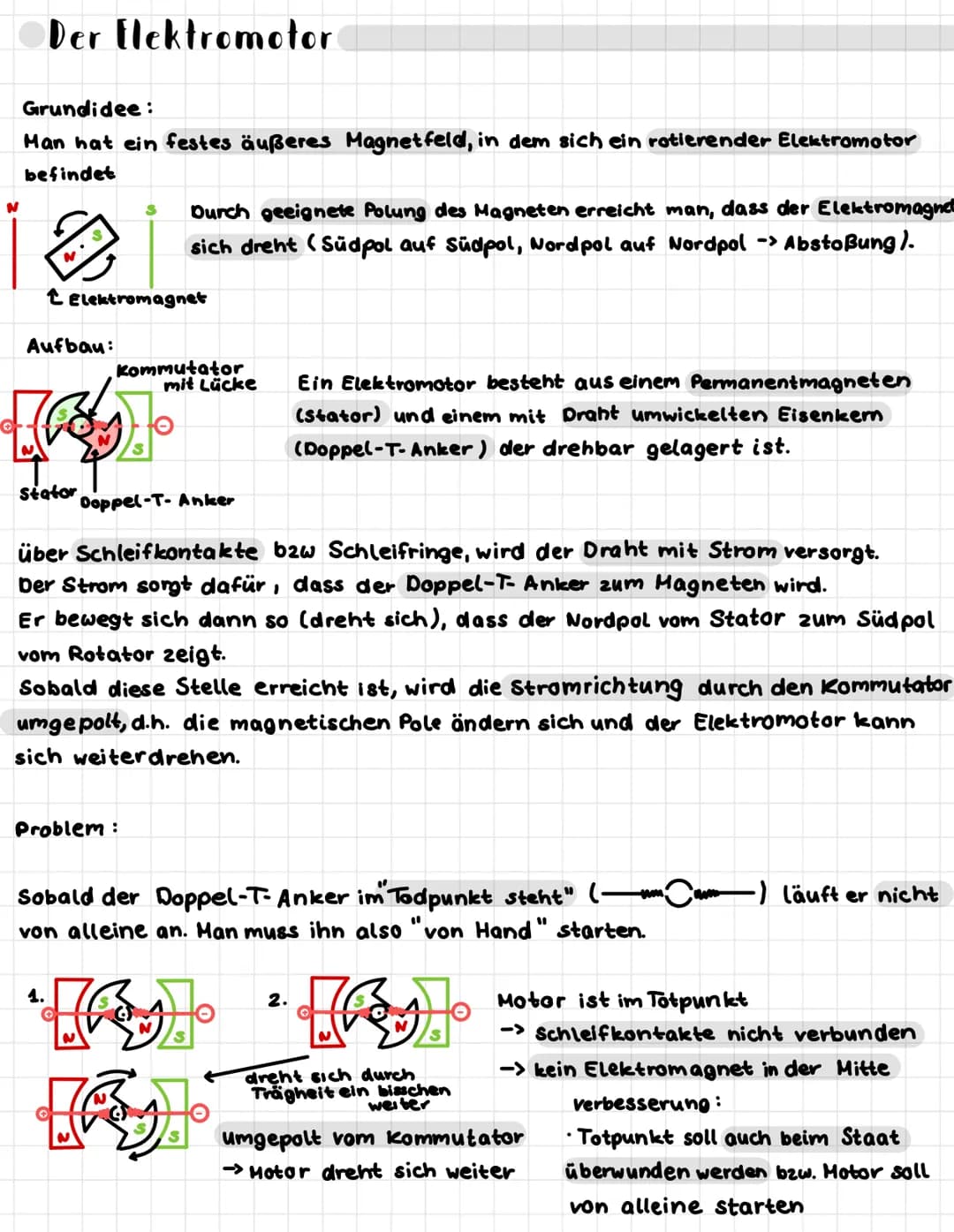

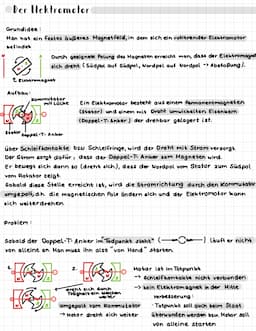

Der Aufbau und die Funktionsweise eines Elektromotors

Ein Elektromotor besteht aus zwei Hauptkomponenten: dem Stator (feststehender Permanentmagnet) und dem Rotor (beweglicher Elektromagnet). Der Rotor, auch Doppel-T-Anker genannt, ist drehbar gelagert und mit Draht umwickelt.

Die Funktionsweise basiert auf der Wechselwirkung zwischen dem Permanentmagneten und dem Elektromagneten. Durch den Kommutator wird die Stromrichtung im Rotor periodisch umgepolt, wodurch sich eine kontinuierliche Drehbewegung ergibt.

Beispiel: Wenn sich der Nordpol des Rotors dem Nordpol des Stators nähert, stoßen sie sich ab. Durch die Umpolung wird aus dem Nordpol ein Südpol, der vom Nordpol des Stators angezogen wird.

Praktische Anwendungen und Optimierung von Elektromotoren

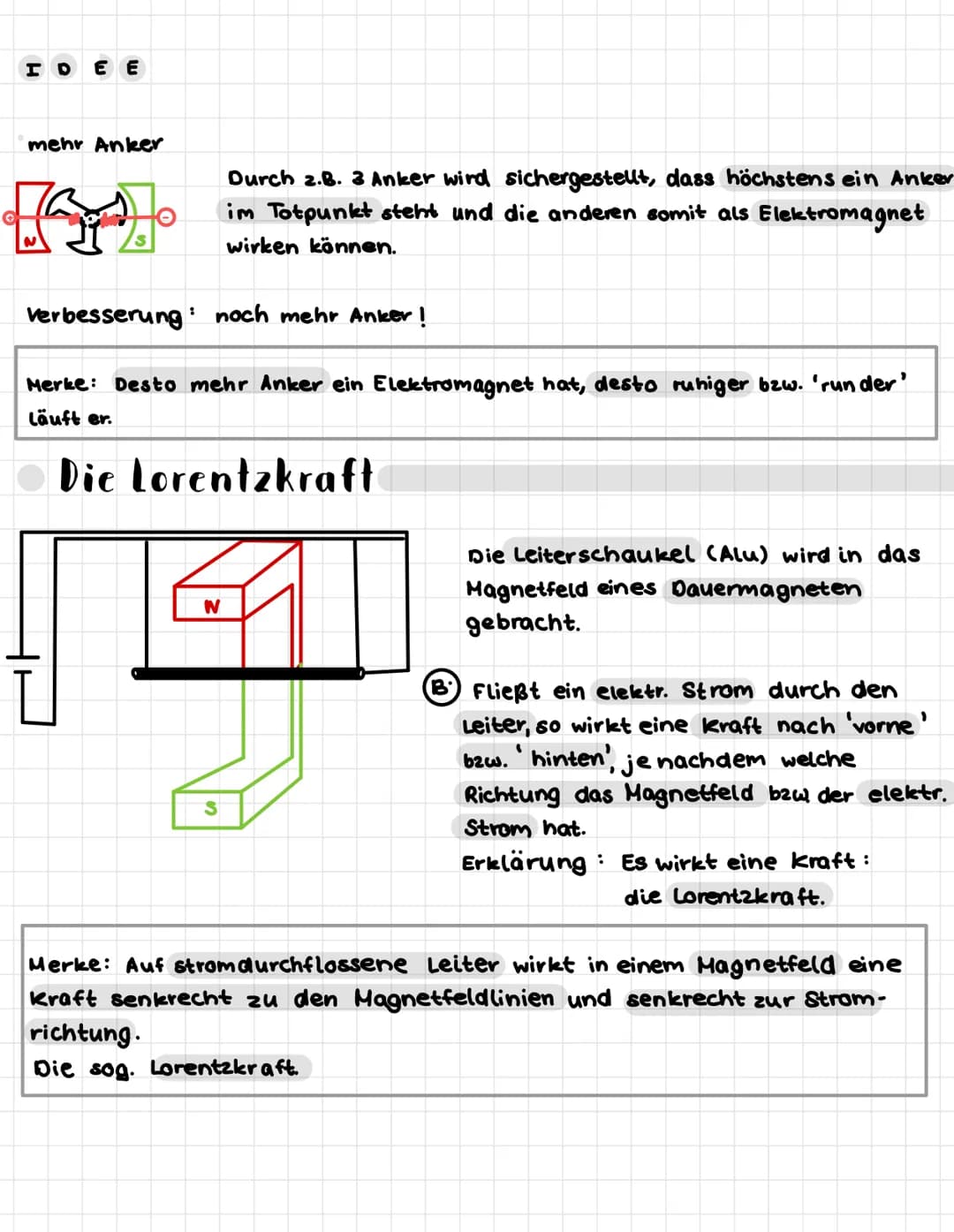

Eine besondere Herausforderung bei Elektromotoren ist der "Totpunkt" - eine Position, in der der Motor ohne externe Hilfe nicht anläuft. Dies tritt auf, wenn die Schleifkontakte nicht verbunden sind und kein Magnetfeld im Rotor erzeugt wird.

Moderne Elektromotoren verwenden verschiedene Techniken zur Überwindung des Totpunkts. Dazu gehören spezielle Ankerwicklungen und verbesserte Kommutator-Designs.

Highlight: Die Entwicklung effizienter Elektromotoren ist für die moderne Technik von großer Bedeutung, von Elektrofahrzeugen bis zu industriellen Anwendungen.

Die kontinuierliche Weiterentwicklung der Elektromotoren führt zu immer effizienteren und leistungsfähigeren Systemen, die in zahlreichen technischen Anwendungen zum Einsatz kommen.

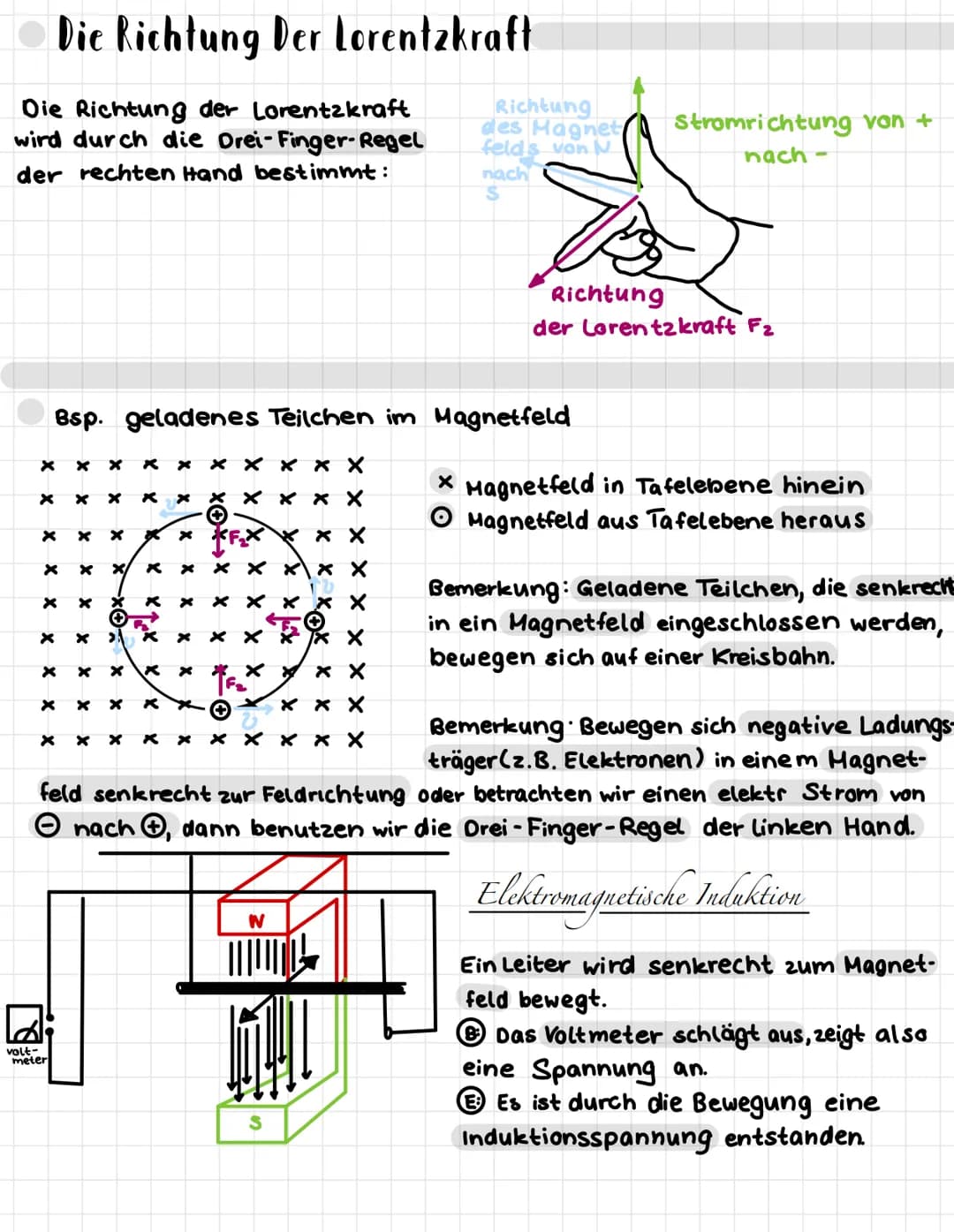

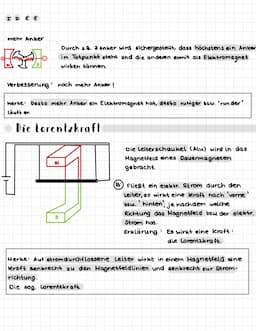

Seite 6-7: Richtung der Lorentzkraft und Induktion

Die Seiten behandeln die Drei-Finger-Regel Physik rechte Hand zur Bestimmung der Lorentzkraftrichtung und führen in die elektromagnetische Induktion ein.

Highlight: Die Drei-Finger-Regel Physik linke Hand wird bei negativen Ladungsträgern verwendet.

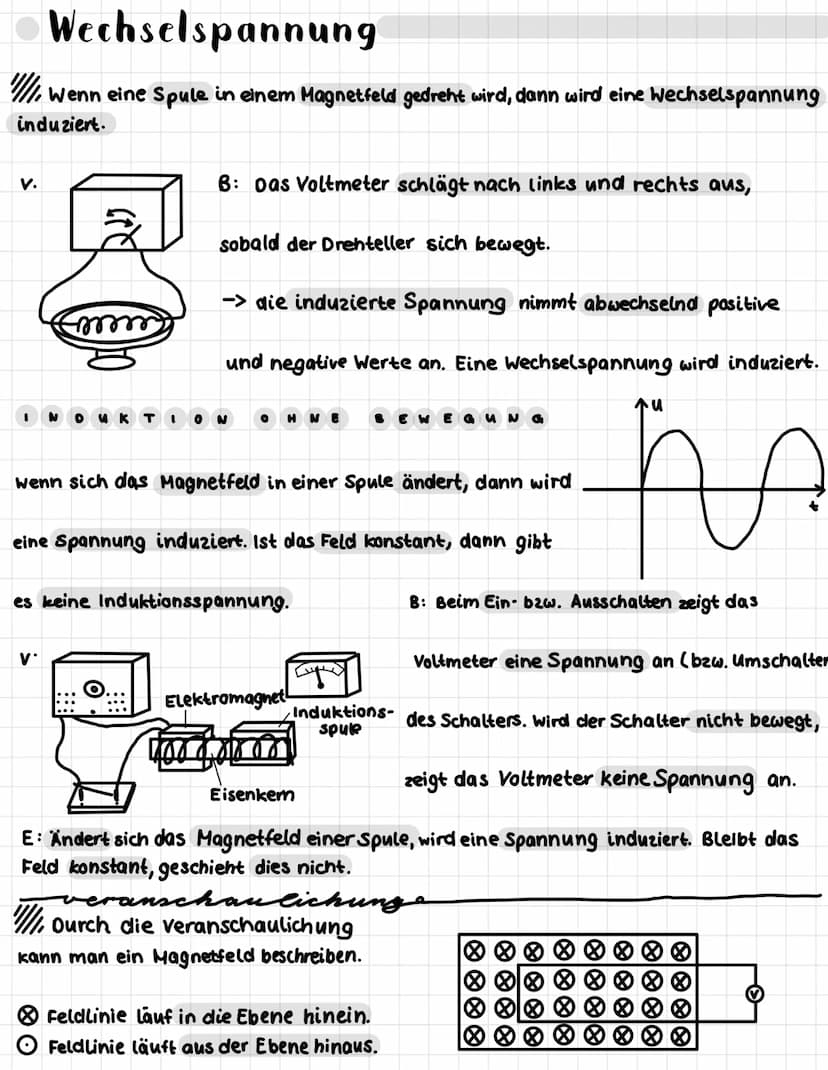

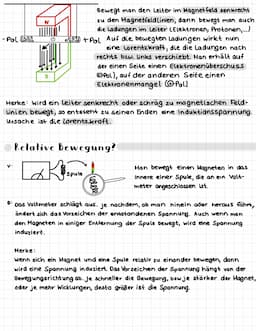

Vocabulary: Induktionsspannung entsteht durch die Bewegung eines Leiters im Magnetfeld.

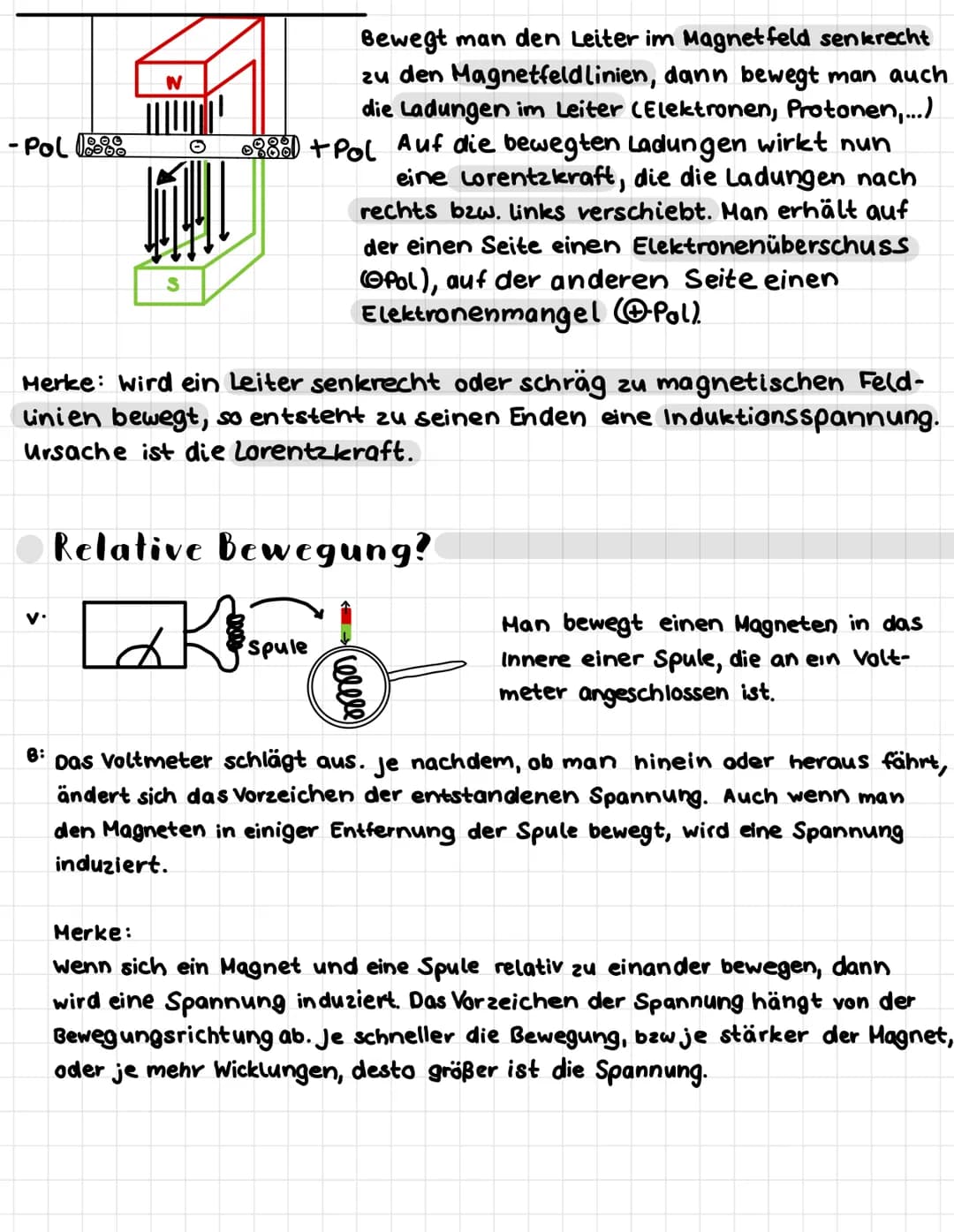

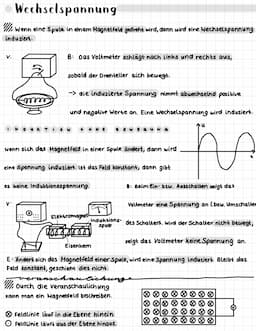

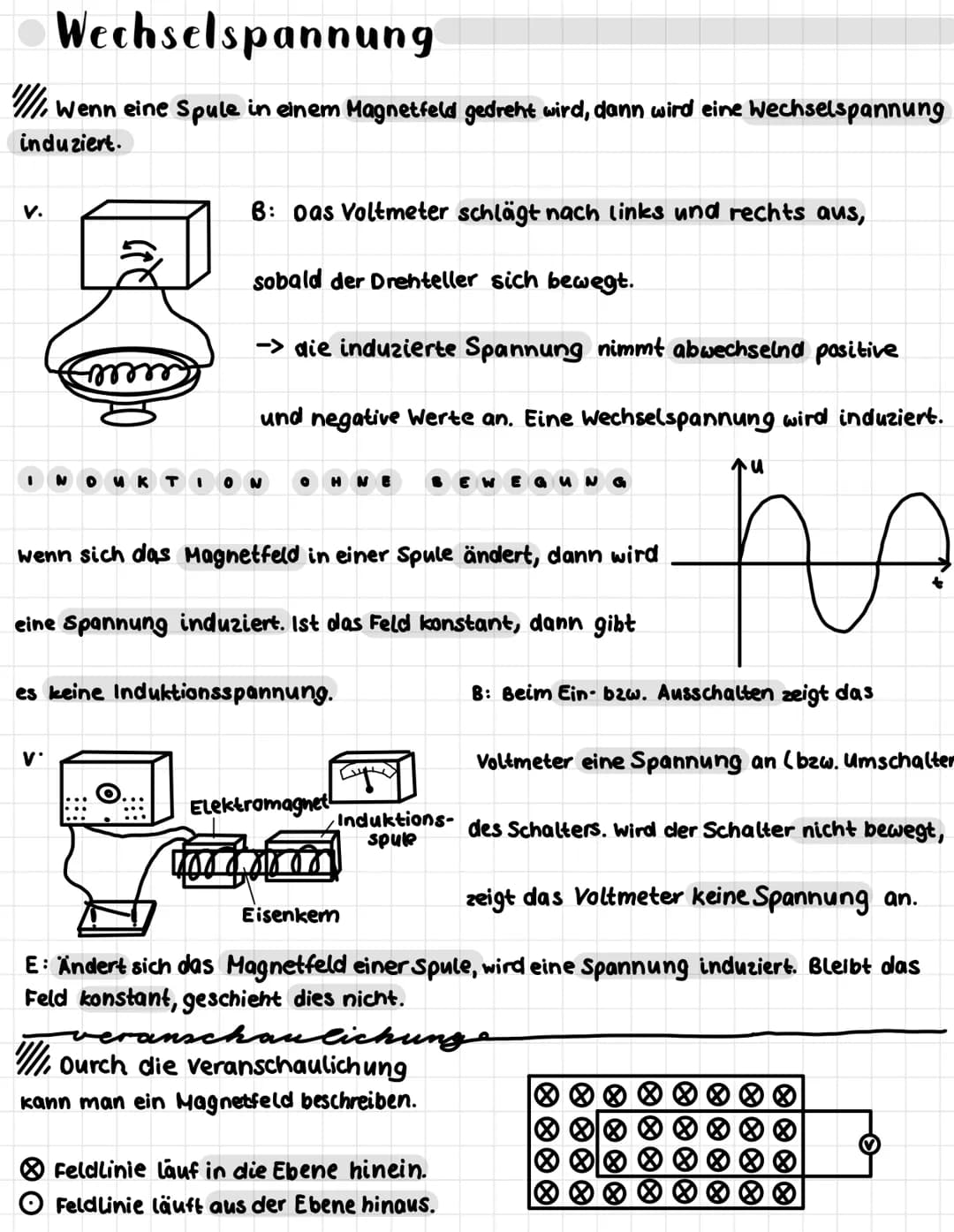

Seite 7: Elektromagnetische Induktion (Fortsetzung)

Die Seite beginnt mit der Erklärung der elektromagnetischen Induktion durch Bewegung eines Leiters im Magnetfeld.

Vocabulary: Induktionsspannung entsteht durch die Bewegung eines Leiters im Magnetfeld.

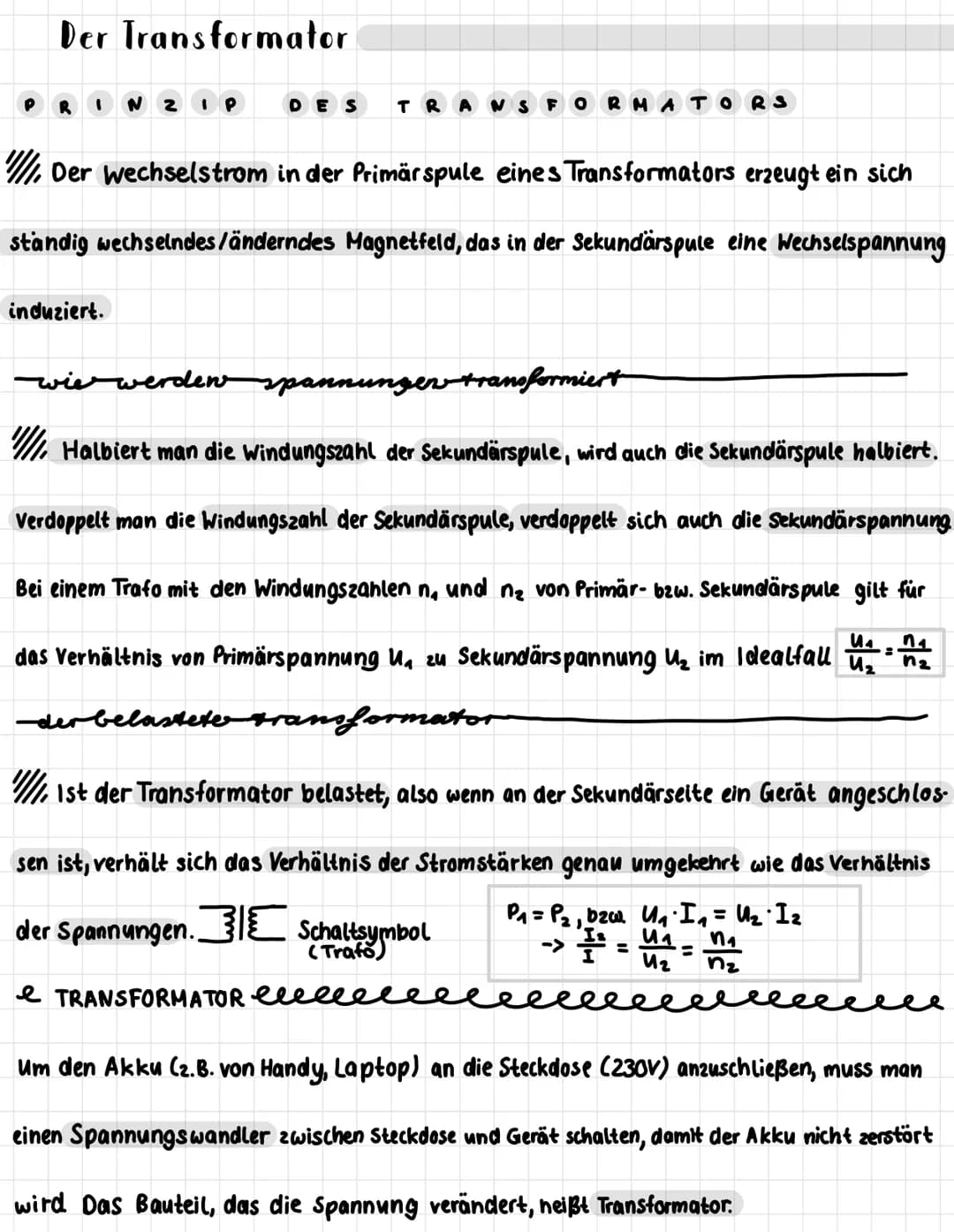

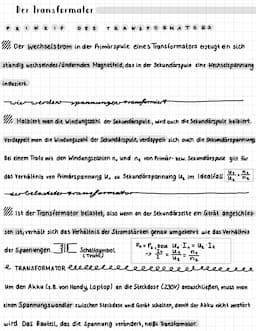

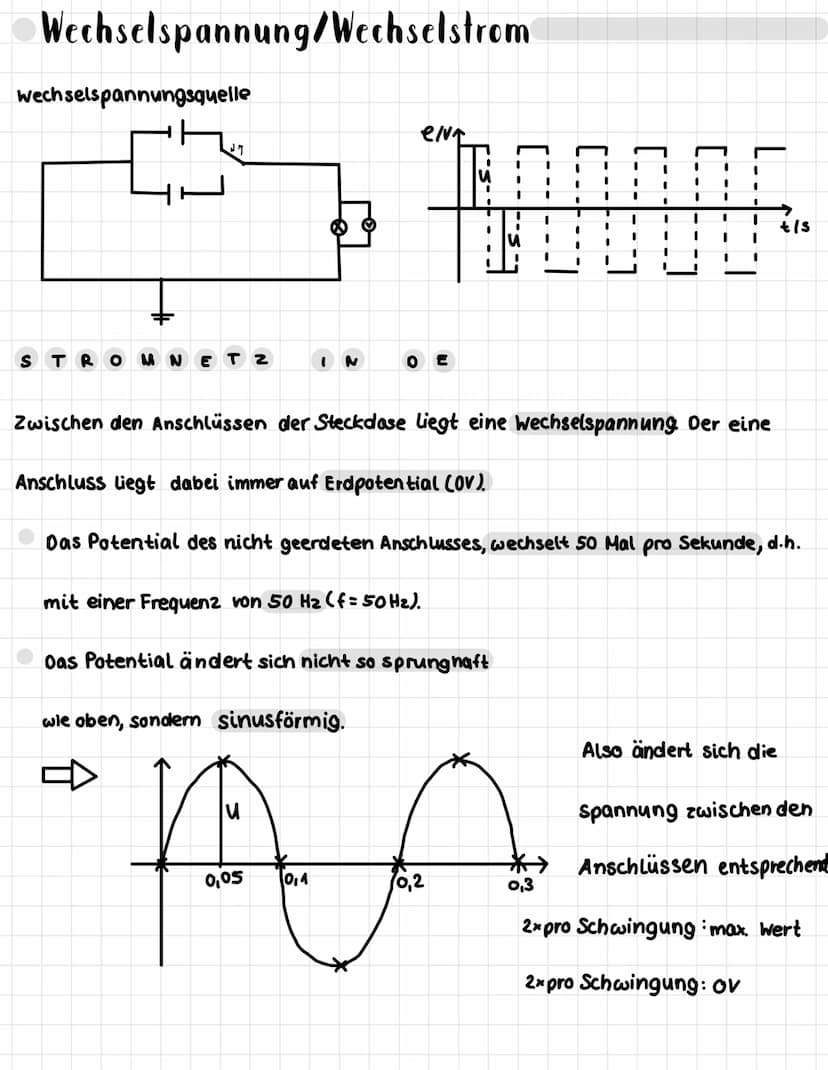

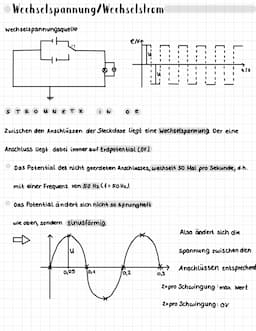

Der Transformator: Grundlagen und Funktionsweise

Ein Transformator (kurz: Trafo) ist ein unverzichtbares Bauteil in der modernen Elektrotechnik, das Wechselspannungen in andere Spannungswerte umwandelt. Die Funktionsweise basiert auf dem Prinzip der elektromagnetischen Induktion, wobei zwei Spulen - die Primär- und Sekundärspule - über ein gemeinsames Magnetfeld miteinander gekoppelt sind.

Definition: Ein Transformator wandelt Wechselspannung in höhere oder niedrigere Spannungen um, wobei die elektrische Leistung idealerweise konstant bleibt.

Das Übersetzungsverhältnis eines Transformators wird durch die Windungszahlen der Spulen bestimmt. Die mathematische Beziehung lautet: U₁/U₂ = n₁/n₂ Dabei gilt:

• U₁: Primärspannung
• U₂: Sekundärspannung
• n₁: Windungszahl der Primärspule
• n₂: Windungszahl der Sekundärspule

Beispiel: Bei einem Transformator mit 1000 Windungen auf der Primärseite und 100 Windungen auf der Sekundärseite wird eine Eingangsspannung von 230V auf 23V heruntertransformiert.

Im praktischen Einsatz, wenn der Transformator belastet wird (also ein Verbraucher angeschlossen ist), gilt das Prinzip der Leistungserhaltung: P₁ = P₂ bzw. U₁ · I₁ = U₂ · I₂. Dies bedeutet, dass sich die Stromstärken umgekehrt proportional zu den Spannungen verhalten.

Praktische Anwendungen des Transformators

Transformatoren sind in unserem Alltag allgegenwärtig und erfüllen wichtige Funktionen bei der Spannungsanpassung. Ein klassisches Beispiel ist das Netzteil für elektronische Geräte wie Laptops oder Smartphones. Diese Geräte benötigen eine niedrige Gleichspannung, während aus der Steckdose 230V Wechselspannung kommen.

Hinweis: Ohne Transformatoren wäre der sichere Betrieb vieler elektronischer Geräte nicht möglich, da die hohe Netzspannung die empfindliche Elektronik zerstören würde.

Die Effizienz eines Transformators wird durch verschiedene Faktoren beeinflusst. Im Idealfall arbeitet ein Transformator verlustfrei, in der Realität treten jedoch Verluste durch:

• Wirbelströme im Eisenkern
• Hystereseverluste
• Kupferverluste in den Wicklungen
• Streuung des magnetischen Feldes

Fachbegriff: Der Wirkungsgrad eines Transformators gibt an, wie viel der eingespeisten elektrischen Leistung tatsächlich in nutzbare Ausgangsleistung umgewandelt wird.

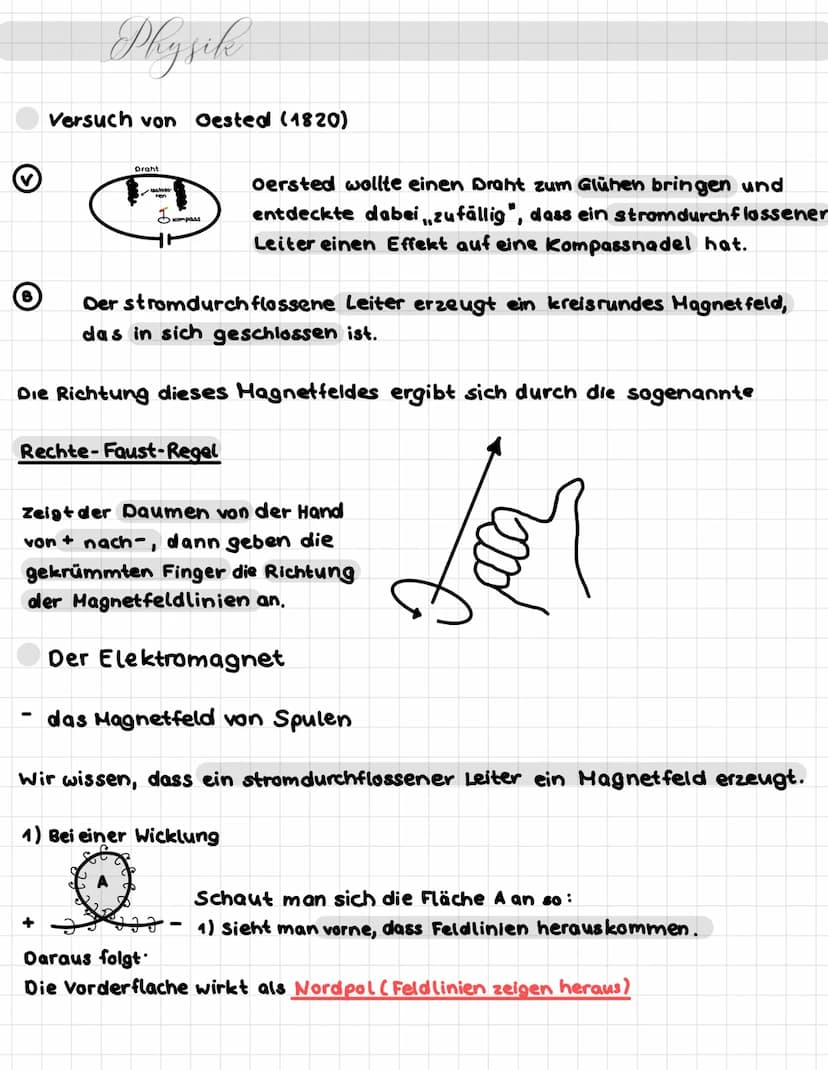

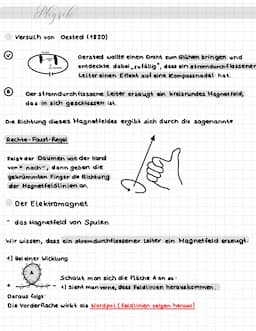

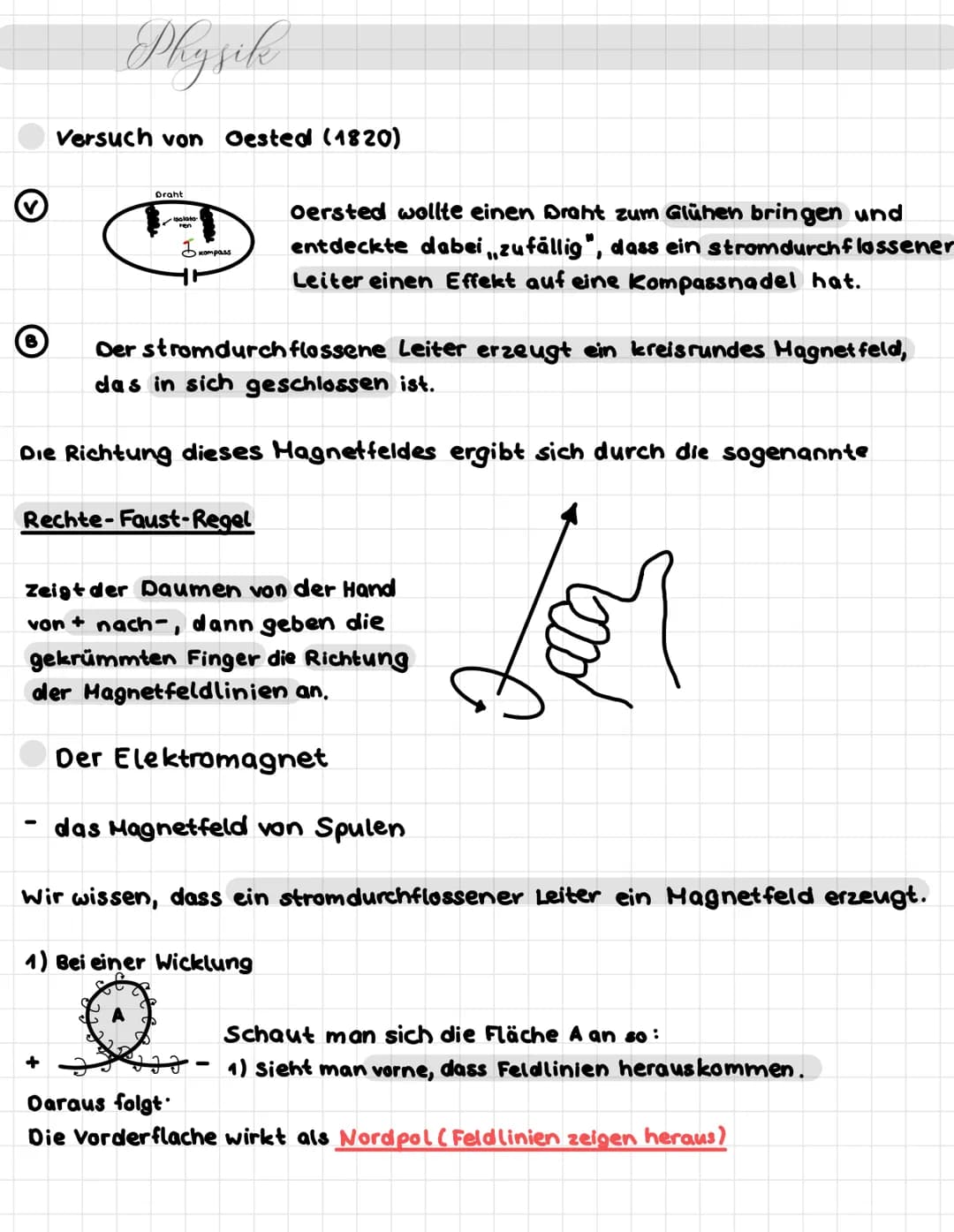

Oersteds Entdeckung und die Rechte-Faust-Regel

Oersted entdeckte 1820 zufällig, dass ein stromdurchflossener Leiter ein Magnetfeld erzeugt. Dieses Magnetfeld ist kreisförmig um den Leiter angeordnet. Die Richtung des Magnetfeldes lässt sich mit der Rechte-Faust-Regel Magnetfeld bestimmen: Zeigt der Daumen in Stromrichtung, geben die gekrümmten Finger die Richtung der Magnetfeldlinien an.

Highlight: Die Rechte-Faust-Regel ist ein wichtiges Hilfsmittel zur Bestimmung der Magnetfeldrichtung um einen stromdurchflossenen Leiter.

Example: Wenn man sich einen stromdurchflossenen Draht vorstellt und die rechte Faust so um den Draht legt, dass der Daumen in Stromrichtung zeigt, geben die gekrümmten Finger die Richtung des kreisförmigen Magnetfeldes an.

Vocabulary: Stromdurchflossener Leiter - Ein elektrischer Leiter, durch den ein Strom fließt.
