Laden im
Google Play
Die moderne industriegesellschaft zwischen fortschritt und krise
Friedensschlüsse und ordnungen des friedens in der moderne
Imperialismus und erster weltkrieg
Der mensch und seine geschichte
Herausbildung moderner strukturen in gesellschaft und staat
Deutschland zwischen demokratie und diktatur
Das 20. jahrhundert
Großreiche
Frühe neuzeit
Europa und globalisierung
Europa und die welt
Die zeit des nationalsozialismus
Das geteilte deutschland und die wiedervereinigung
Bipolare welt und deutschland nach 1953
Demokratie und freiheit
Alle Themen
Entwicklungsperspektiven
Mensch-umwelt-beziehungen
Die subpolare und polare zone
Russland
Herausforderungen an die menschen des 21. jahrhunderts
Europa
Klima und vegetationszonen
Entwicklung in tropischen räumen
Planet erde
China
Globalisierung
Ressourcenkonflikte und ressourcenmanagement
Australien und ozeanien
Klimawandel und klimaschutz
Usa
Alle Themen
3.5.2021
18279
921
Teilen
Speichern
Herunterladen

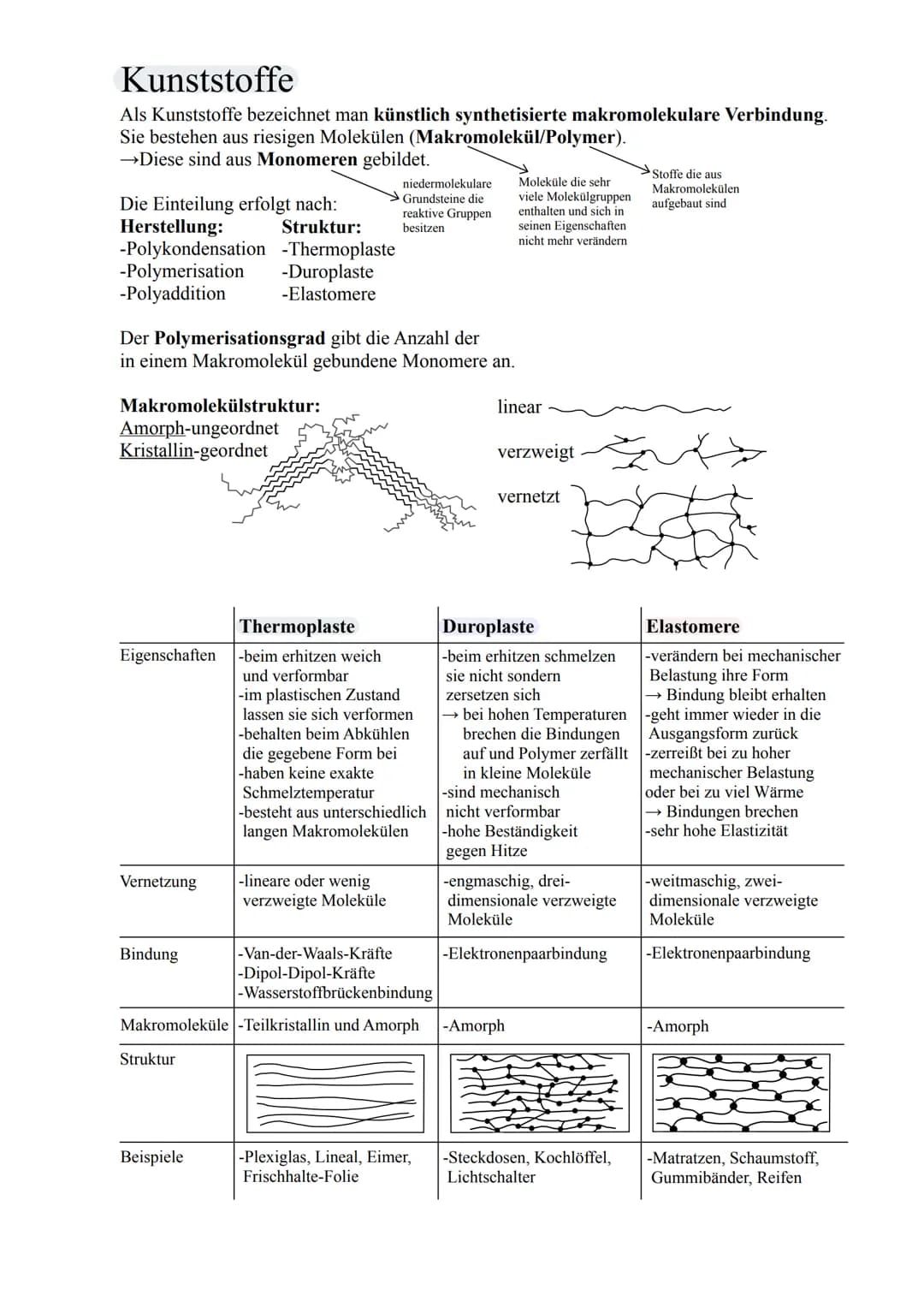

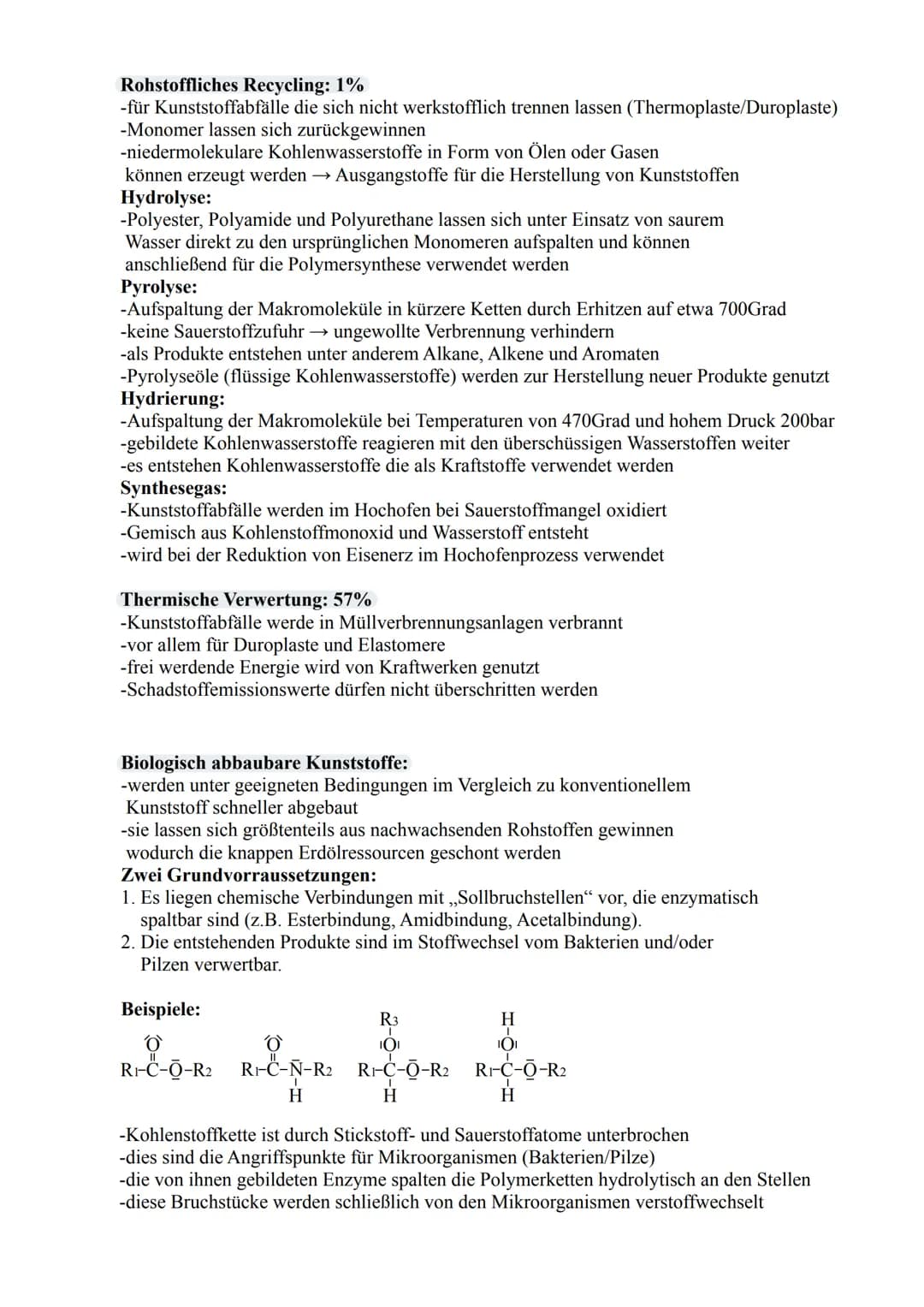

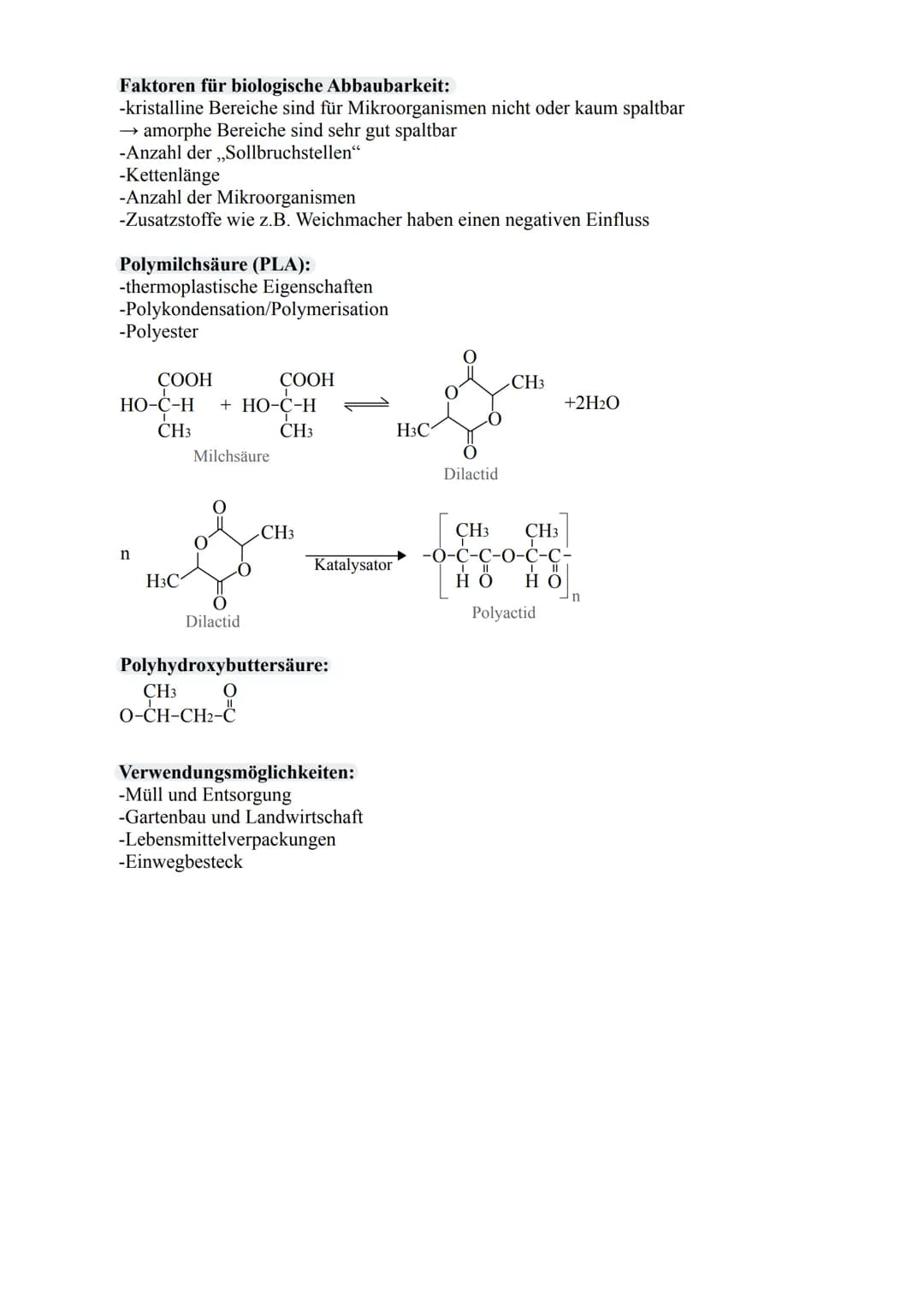

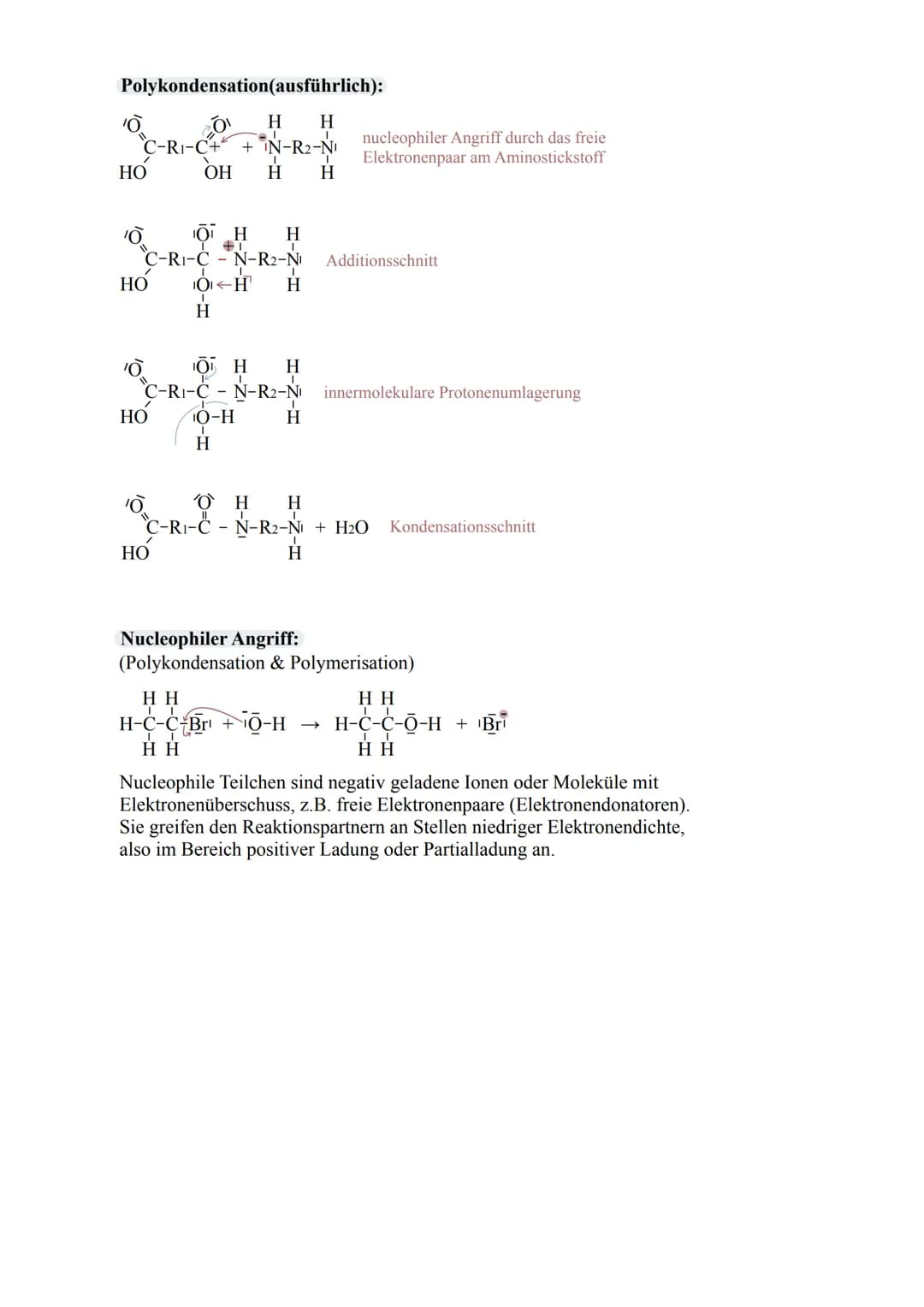

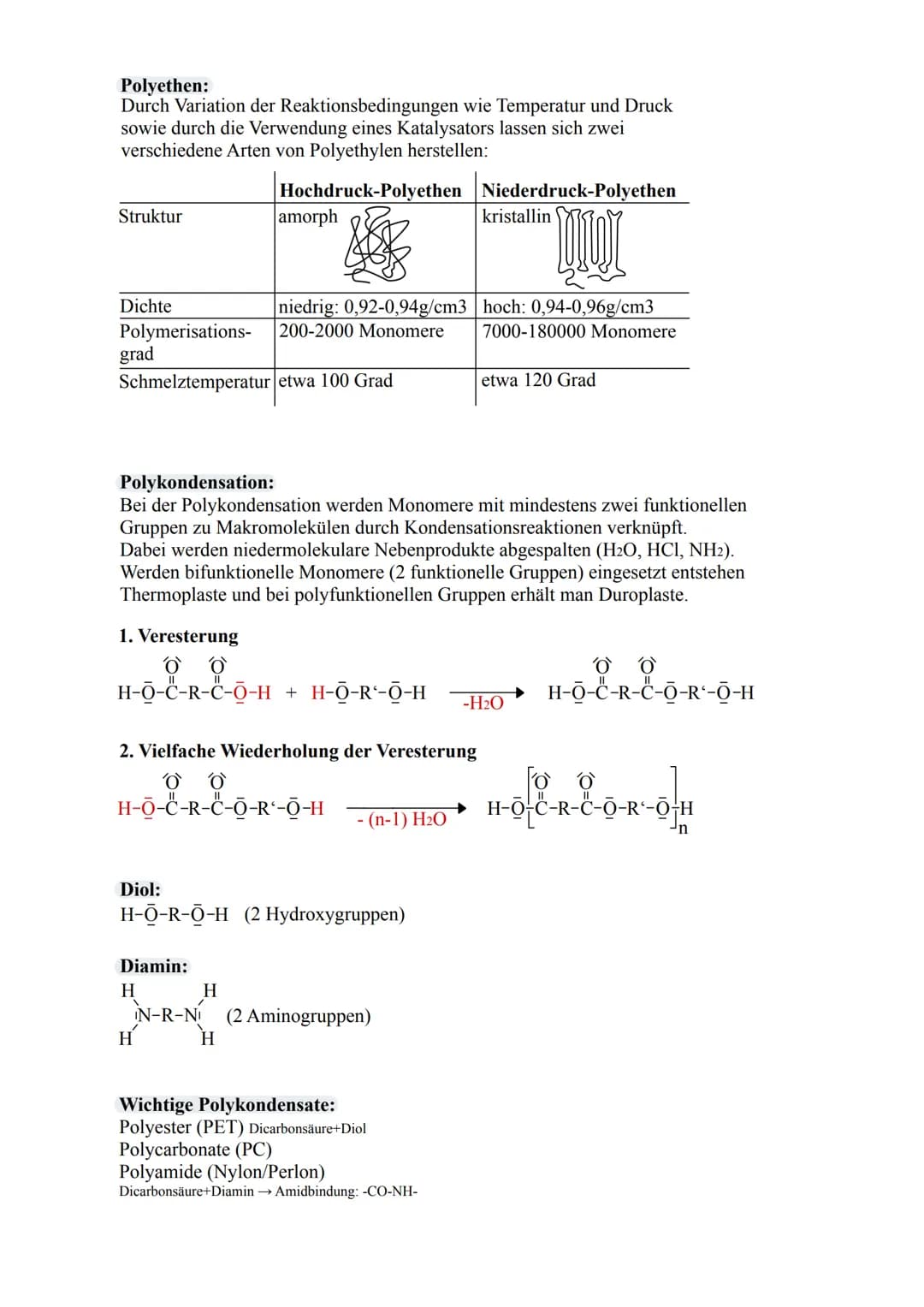

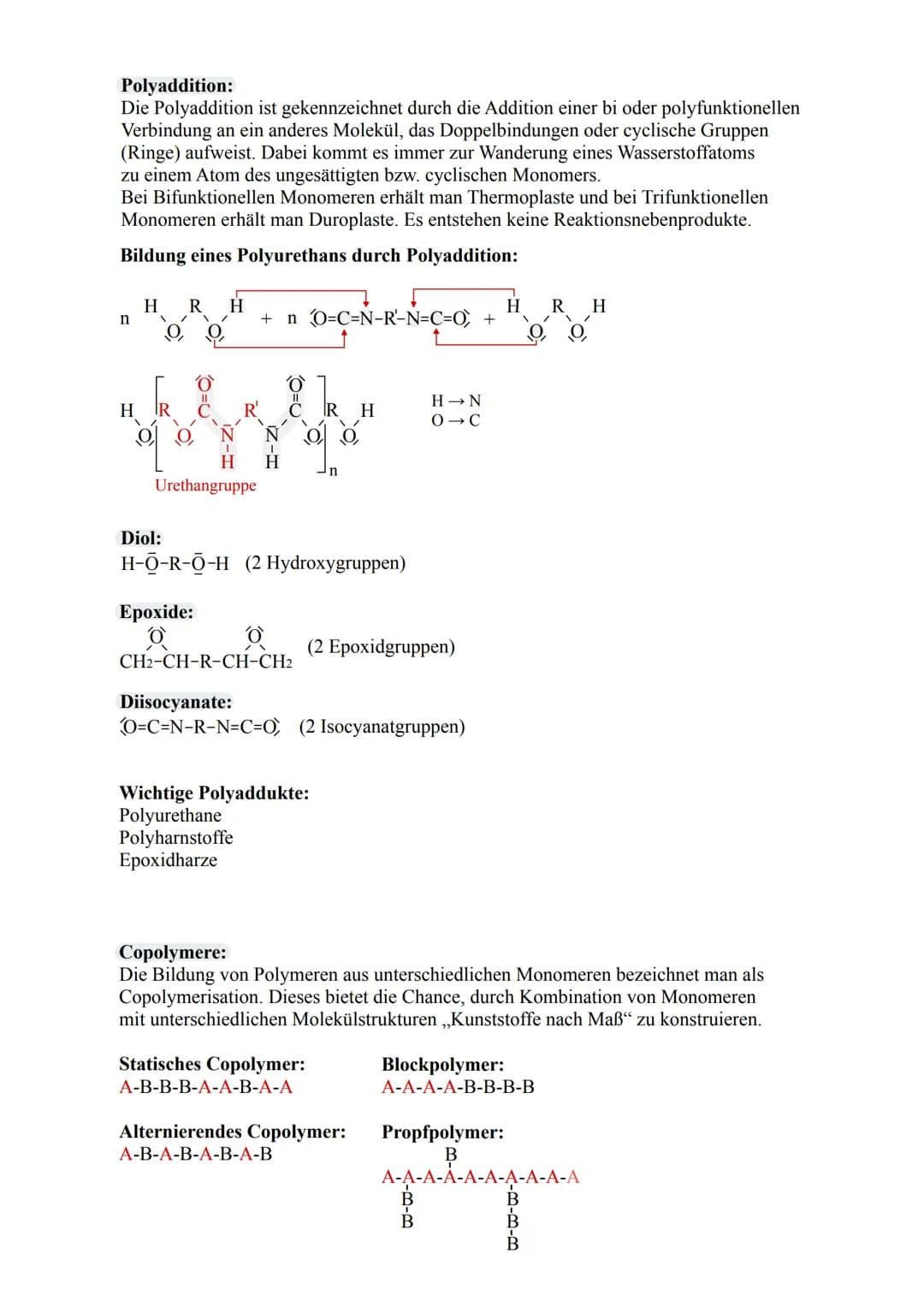

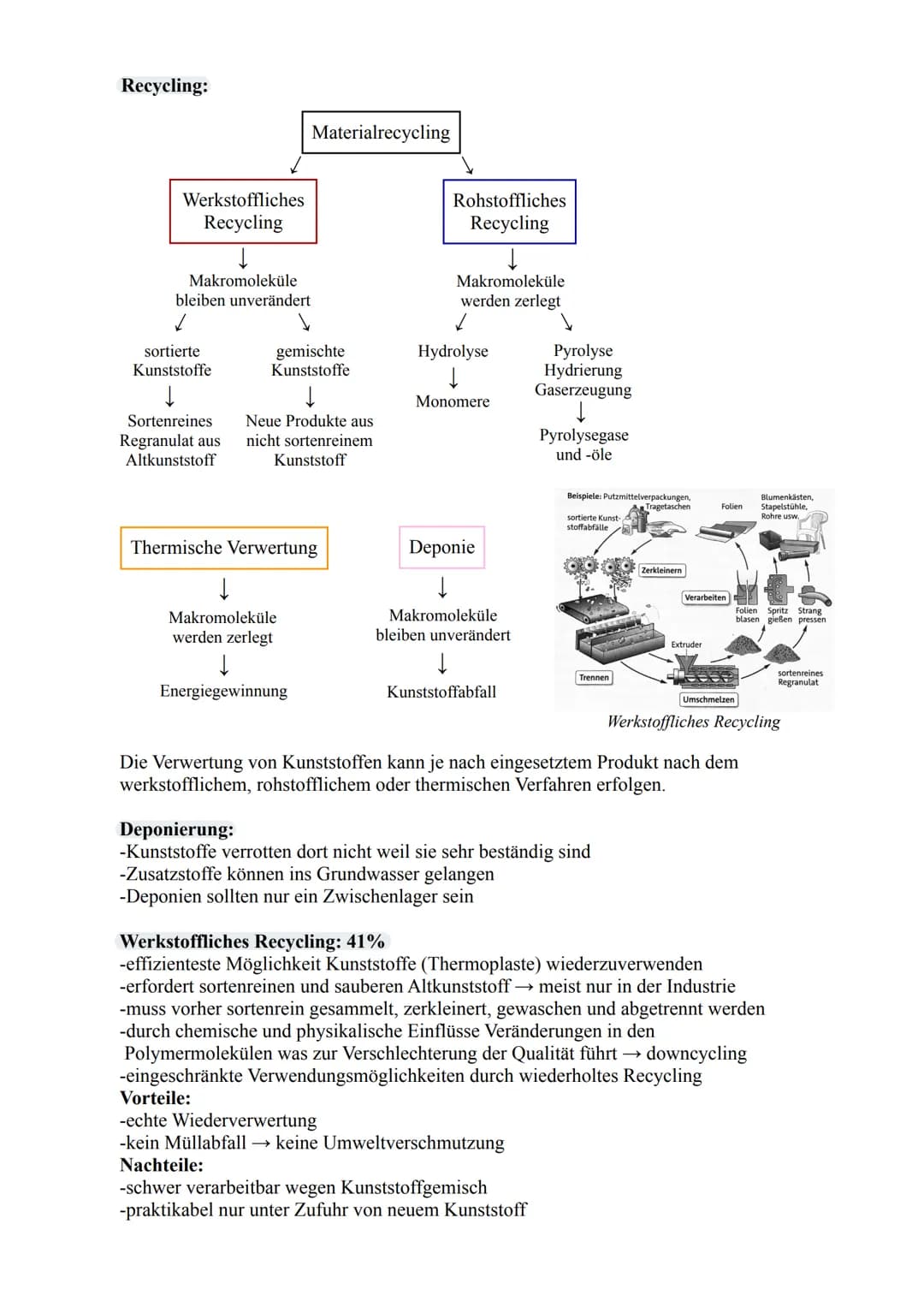

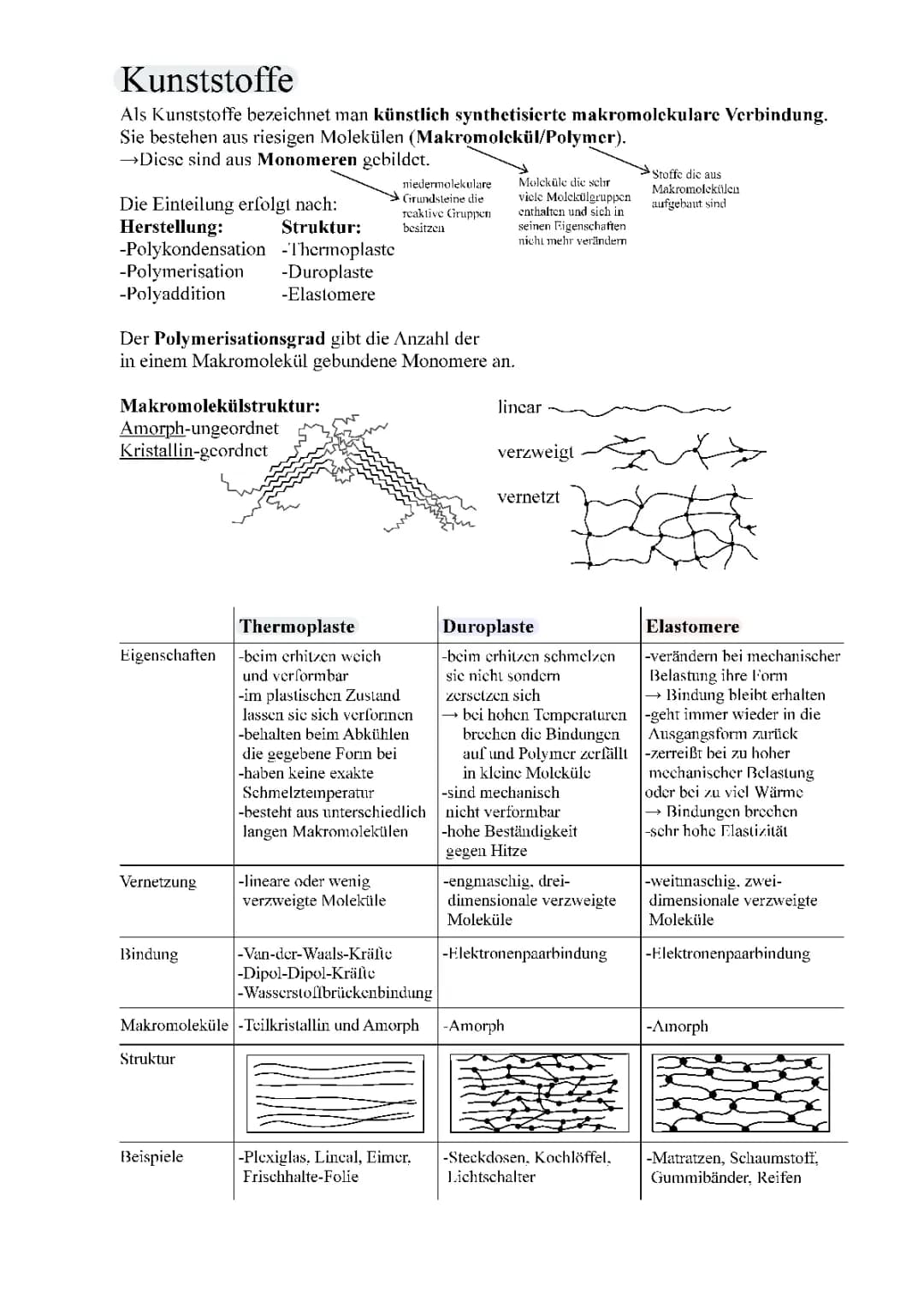

Kunststoffe Als Kunststoffe bezeichnet man künstlich synthetisierte makromolekulare Verbindung. Sie bestehen aus riesigen Molekülen (Makromolekül/Polymer). →Diese sind aus Monomeren gebildet. Die Einteilung erfolgt nach: Herstellung: -Polykondensation -Thermoplaste -Polymerisation -Duroplaste -Polyaddition -Elastomere Der Polymerisationsgrad gibt die Anzahl der in einem Makromolekül gebundene Monomere an. Makromolekülstruktur: Amorph-ungeordnet Kristallin-geordnet Eigenschaften Vernetzung Struktur: Bindung Struktur Beispiele niedermolekulare Grundsteine die reaktive Gruppen besitzen -Van-der-Waals-Kräfte -Dipol-Dipol-Kräfte -Wasserstoffbrückenbindung Makromoleküle -Teilkristallin und Amorph Thermoplaste -beim erhitzen weich und verformbar -im plastischen Zustand lassen sie sich verformen -behalten beim Abkühlen die gegebene Form bei -haben keine exakte Schmelztemperatur -besteht aus unterschiedlich langen Makromolekülen -lineare oder wenig verzweigte Moleküle -Plexiglas, Lineal, Eimer, Frischhalte-Folie Moleküle die sehr viele Molekülgruppen enthalten und sich in seinen Eigenschaften nicht mehr verändern linear verzweigt vernetzt Duroplaste |-beim erhitzen schmelzen sie nicht sondern zersetzen sich → bei hohen Temperaturen brechen die Bindungen -sind mechanisch nicht verformbar -hohe Beständigkeit gegen Hitze auf und Polymer zerfällt-zerreißt bei zu hoher in kleine Moleküle mechanischer Belastung oder bei zu viel Wärme →Bindungen brechen -sehr hohe Elastizität -engmaschig, drei- dimensionale verzweigte Moleküle -Elektronenpaarbindung -Amorph Stoffe die aus Makromolekülen aufgebaut sind -Steckdosen, Kochlöffel, Lichtschalter Elastomere -verändern bei mechanischer Belastung ihre Form →Bindung bleibt erhalten -geht immer wieder in die Ausgangsform zurück -weitmaschig, zwei- dimensionale verzweigte Moleküle -Elektronenpaarbindung -Amorph -Matratzen, Schaumstoff, Gummibänder, Reifen Einteilung nach der Syntheseart: Polymerisation Ein einziger Ausgangsstoff, der mindestens eine Doppelbindung enthält keine Nebenprodukte Polykondensation Ausgangsstoffe, die zwei kondensationsfähige funktionelle Gruppen oder Atome enthalten. Polymerisation: Unter einer Polymerisation versteht man eine sich vielfach wiederholende gleichschrittige Reaktionsfolge (Kettenreaktion), bei der sich einfache Ausgangsstoffe (Monomere) über reaktive Doppelbindungen miteinander verbinden. In der stark exothermen Reaktion werden keine Nebenprodukte abgespalten. R. + C=C H Radikalische: Radikale, also reaktive Teilchen die ein freies ungepaartes Elektronenpaar besitzen sind die Initiatoren. Nebenprodukte (H2O, HCl, NH2) keine Nebenprodukte 1.Startreaktion: Startradikal spaltet die Doppelbindung des Monomers. H X H X II R-C-C II HH H T H H 2.Kettenwachstum: Neues Radikal reagiert mit weiterem Monomer. H X H X [н...
Durchschnittliche App-Bewertung
Schüler:innen lieben Knowunity
In Bildungs-App-Charts in 11 Ländern
Schüler:innen haben Lernzettel hochgeladen
iOS User
Philipp, iOS User
Lena, iOS Userin

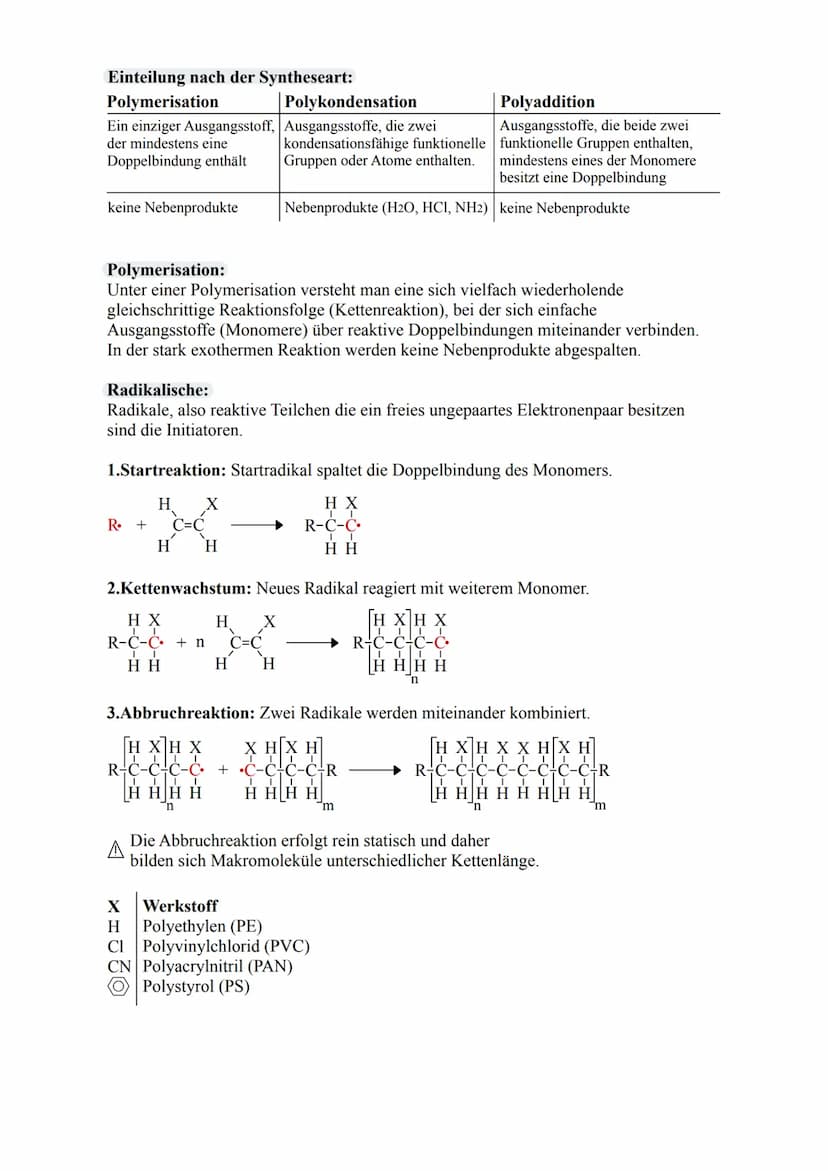

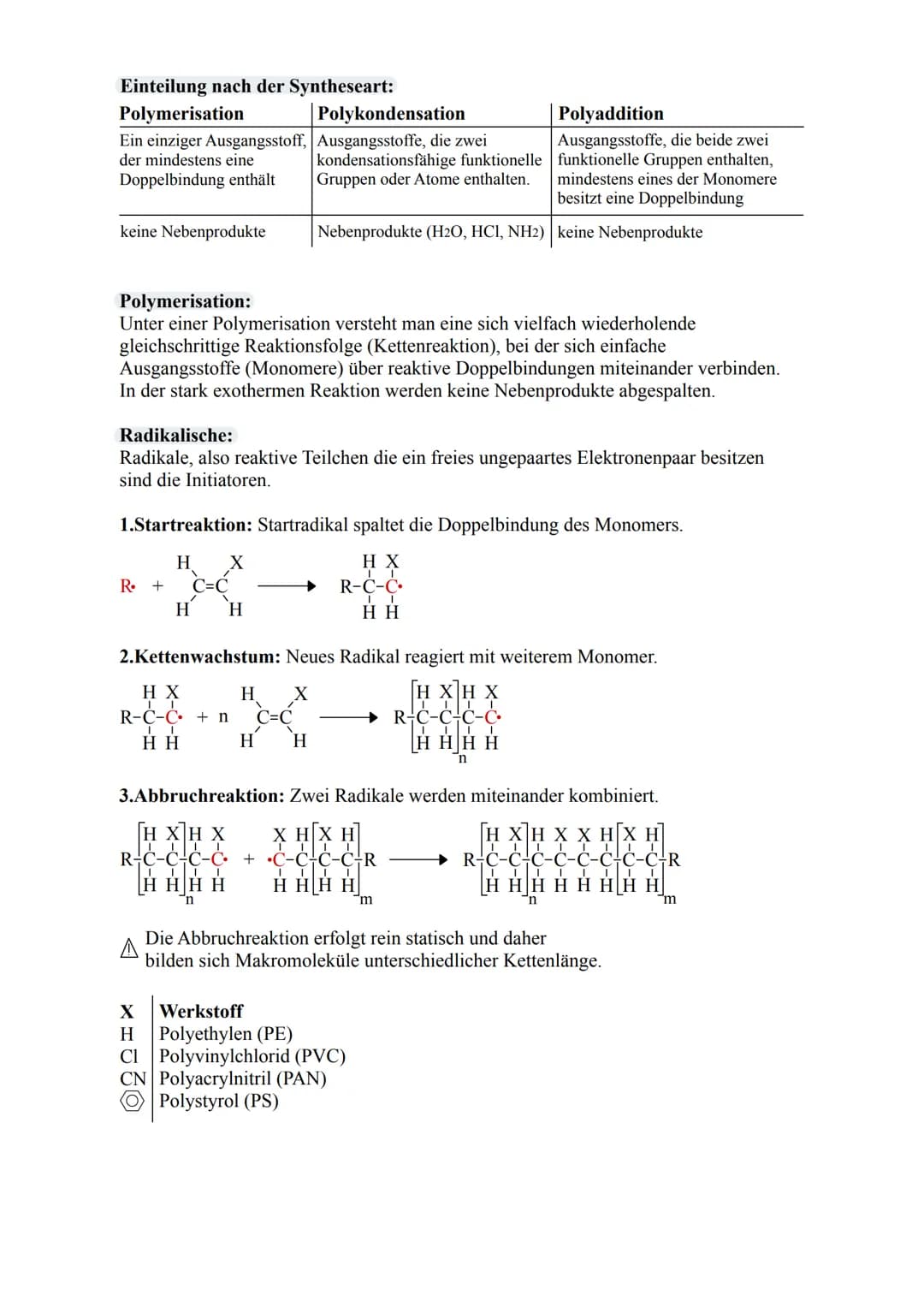

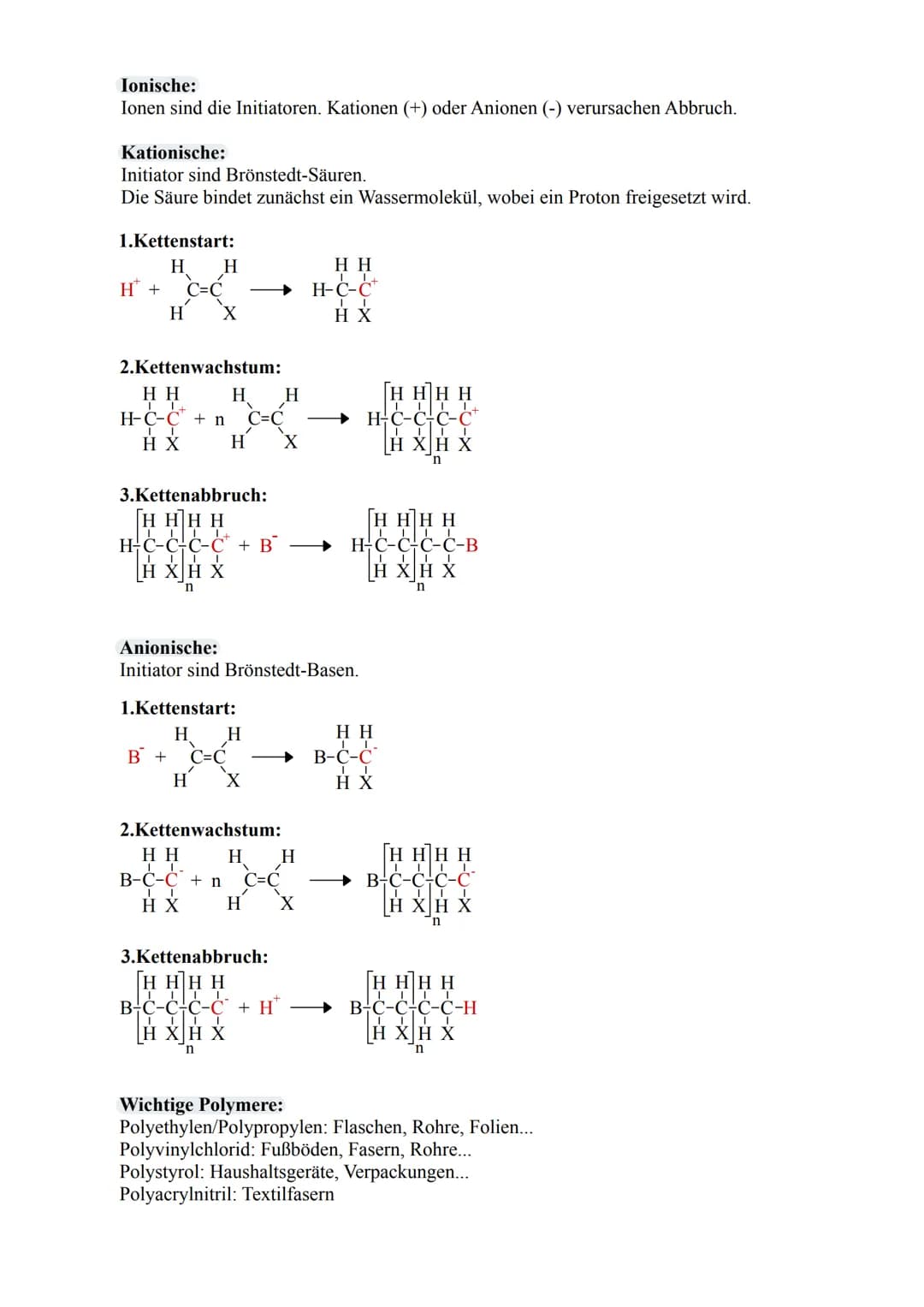

x]н х LL R-C-C + n C=C R-C-C-C-C I I H H HHHH Polyaddition Ausgangsstoffe, die beide zwei funktionelle Gruppen enthalten, mindestens eines der Monomere besitzt eine Doppelbindung T 3.Abbruchreaktion: Zwei Radikale werden miteinander kombiniert. ΗΧΧΗΧΗ H XH X R-C-C-C-C+ ннн н X HX H •C-C-C-C-R III H HH H m n X Werkstoff H Polyethylen (PE) Cl Polyvinylchlorid (PVC) CN Polyacrylnitril (PAN) Polystyrol (PS) R-C- I I Ï n -C-C+R III I HHHHHHHH Die Abbruchreaktion erfolgt rein statisch und daher bilden sich Makromoleküle unterschiedlicher Kettenlänge. m Ionische: Ionen sind die Initiatoren. Kationen (+) oder Anionen (-) verursachen Abbruch. Kationische: Initiator sind Brönstedt-Säuren. Die Säure bindet zunächst ein Wassermolekül, wobei ein Proton freigesetzt wird. 1.Kettenstart: H H + C=C H H HH L+ X 2.Kettenwachstum: H H H-C-C + n C=C →H-C-C-C-C I I H X H X 3.Kettenabbruch: HHHH H-C-C-C-C+B → I III HXHX n HH H-C-C JI HX Anionische: Initiator sind Brönstedt-Basen. 2.Kettenwachstum: 1.Kettenstart: H H B + C=C →B-C-C H X HX [н н]н н ī H XH X n H HH H H-C-C-C-C-B н xн x n HH !! + HXH x n HH H H H HH H B-C-C + n C=C -B-C-C-C-C H X H X H XH X 'n 3.Kettenabbruch: HHHH B-C-C-C-C + H → B-C-C-C-C-H HHHH III IIII H X|H X n Wichtige Polymere: Polyethylen/Polypropylen: Flaschen, Rohre, Folien... Polyvinylchlorid: Fußböden, Fasern, Rohre... Polystyrol: Haushaltsgeräte, Verpackungen... Polyacrylnitril: Textilfasern Polyethen: Durch Variation der Reaktionsbedingungen wie Temperatur und Druck sowie durch die Verwendung eines Katalysators lassen sich zwei verschiedene Arten von Polyethylen herstellen: Hochdruck-Polyethen Struktur Dichte Polymerisations- grad amorph Schmelztemperatur etwa 100 Grad niedrig: 0,92-0,94g/cm3 200-2000 Monomere 1. Veresterung O O H-O-C-R-C-O-H + H-O-R¹-O-H Diamin: H 2. Vielfache Wiederholung der Veresterung 00 H-O-C-R-C-O-R-O-H H Polykondensation: Bei der Polykondensation werden Monomere mit mindestens zwei funktionellen Gruppen zu Makromolekülen durch Kondensationsreaktionen verknüpft. Dabei werden niedermolekulare Nebenprodukte abgespalten (H₂O, HCl, NH2). Werden bifunktionelle Monomere (2 funktionelle Gruppen) eingesetzt entstehen Thermoplaste und bei polyfunktionellen Gruppen erhält man Duroplaste. Diol: H-O-R-O-H (2 Hydroxygruppen) - (n-1) H₂O H N-R-N (2 Aminogruppen) H Wichtige Polykondensate: Polyester (PET) Dicarbonsäure+Diol Niederdruck-Polyethen QUI Polycarbonate (PC) Polyamide (Nylon/Perlon) Dicarbonsäure+Diamin → Amidbindung: -CO-NH- kristallin hoch: 0,94-0,96g/cm3 7000-180000 Monomere etwa 120 Grad -H₂O O O H-O-C-R-C-Ō-R¹-O-H H-Ō-C-1 Polykondensation (ausführlich): H H I 10 C-RI-C+ HO 10 HO 201 ¹0 OH 10 H H +1. C-RI-C-N-R2-N₁ ¹0. HO 10-H I H HO + IN-R₂-N₁ IOI H H C-RI-C I T H H Ō H H L I I H nucleophiler Angriff durch das freie Elektronenpaar am Aminostickstoff Additionsschnitt - N-R₂-N₁ innermolekulare Protonenumlagerung H Ό Η H C-RI-C-N-R2-N + H₂O Kondensationsschnitt H HH T H-C-C-Br + ¹0-H H H Nucleophiler Angriff: (Polykondensation & Polymerisation) HH H-C-C-0-H + Bri HH Nucleophile Teilchen sind negativ geladene Ionen oder Moleküle mit Elektronenüberschuss, z.B. freie Elektronenpaare (Elektronendonatoren). Sie greifen den Reaktionspartnern an Stellen niedriger Elektronendichte, also im Bereich positiver Ladung oder Partialladung an. Polyaddition: Die Polyaddition ist gekennzeichnet durch die Addition einer bi oder polyfunktionellen Verbindung an ein anderes Molekül, das Doppelbindungen oder cyclische Gruppen (Ringe) aufweist. Dabei kommt es immer zur Wanderung eines Wasserstoffatoms zu einem Atom des ungesättigten bzw. cyclischen Monomers. Bei Bifunktionellen Monomeren erhält man Thermoplaste und bei Trifunktionellen Monomeren erhält man Duroplaste. Es entstehen keine Reaktionsnebenprodukte. Bildung eines Polyurethans durch Polyaddition: n H H R H \ 1 1 H Urethangruppe + n O=C=N-R-N=C=0) + Epoxide: 0 I 0 O Diol: H-O-R-O-H (2 Hydroxygruppen) CH2-CH-R-CH-CH2 R H n Wichtige Polyaddukte: Polyurethane Polyharnstoffe Epoxidharze A-B-B-B-A-A-B-A-A (2 Epoxidgruppen) Diisocyanate: (O-C-N-R-N-C=O (2 Isocyanatgruppen) H →N O C Alternierendes Copolymer: A-B-A-B-A-B-A-B H Copolymere: Die Bildung von Polymeren aus unterschiedlichen Monomeren bezeichnet man als Copolymerisation. Dieses bietet die Chance, durch Kombination von Monomeren mit unterschiedlichen Molekülstrukturen ,,Kunststoffe nach Maß" zu konstruieren. Statisches Copolymer: Propfpolymer: B A-A V Blockpolymer: A-A-A-A-B-B-B-B R H 1 V Recycling: Werkstoffliches Recycling Makromoleküle bleiben unverändert ✓ sortierte Kunststoffe Sortenreines Regranulat aus Altkunststoff gemischte Kunststoffe ↓ Neue Produkte aus nicht sortenreinem Kunststoff Materialrecycling Thermische Verwertung ↓ Makromoleküle werden zerlegt ↓ Energiegewinnung Rohstoffliches Recycling Makromoleküle werden zerlegt Hydrolyse Monomere Deponie ↓ Makromoleküle bleiben unverändert ↓ Kunststoffabfall Pyrolyse Hydrierung Gaserzeugung Pyrolysegase und -öle Beispiele: Putzmittelverpackungen, Tragetaschen sortierte Kunst- stoffabfälle -echte Wiederverwertung -kein Müllabfall → keine Umweltverschmutzung Nachteile: -schwer verarbeitbar wegen Kunststoffgemisch -praktikabel nur unter Zufuhr von neuem Kunststoff Trennen Deponierung: -Kunststoffe verrotten dort nicht weil sie sehr beständig sind -Zusatzstoffe können ins Grundwasser gelangen -Deponien sollten nur ein Zwischenlager sein Zerkleinern Folien Verarbeiten Extruder Umschmelzen Die Verwertung von Kunststoffen kann je nach eingesetztem Produkt nach dem werkstofflichem, rohstofflichem oder thermischen Verfahren erfolgen. Blumenkästen, Stapelstühle, Rohre usw. Folien Spritz Strang blasen gießen pressen. Werkstoffliches Recycling Werkstoffliches Recycling: 41% -effizienteste Möglichkeit Kunststoffe (Thermoplaste) wiederzuverwenden -erfordert sortenreinen und sauberen Altkunststoff→ meist nur in der Industrie -muss vorher sortenrein gesammelt, zerkleinert, gewaschen und abgetrennt werden -durch chemische und physikalische Einflüsse Veränderungen in den Polymermolekülen was zur Verschlechterung der Qualität führt → downcycling -eingeschränkte Verwendungsmöglichkeiten durch wiederholtes Recycling Vorteile: sortenreines Regranulat Rohstoffliches Recycling: 1% -für Kunststoffabfälle die sich nicht werkstofflich trennen lassen (Thermoplaste/Duroplaste) -Monomer lassen sich zurückgewinnen -niedermolekulare Kohlenwasserstoffe in Form von Ölen oder Gasen können erzeugt werden → Ausgangstoffe für die Herstellung von Kunststoffen Hydrolyse: -Polyester, Polyamide und Polyurethane lassen sich unter Einsatz von saurem Wasser direkt zu den ursprünglichen Monomeren aufspalten und können anschließend für die Polymersynthese verwendet werden Pyrolyse: -Aufspaltung der Makromoleküle in kürzere Ketten durch Erhitzen auf etwa 700Grad -keine Sauerstoffzufuhr → ungewollte Verbrennung verhindern -als Produkte entstehen unter anderem Alkane, Alkene und Aromaten -Pyrolyseöle (flüssige Kohlenwasserstoffe) werden zur Herstellung neuer Produkte genutzt Hydrierung: -Aufspaltung der Makromoleküle bei Temperaturen von 470Grad und hohem Druck 200bar -gebildete Kohlenwasserstoffe reagieren mit den überschüssigen Wasserstoffen weiter -es entstehen Kohlenwasserstoffe die als Kraftstoffe verwendet werden Synthesegas: -Kunststoffabfälle werden im Hochofen bei Sauerstoffmangel oxidiert -Gemisch aus Kohlenstoffmonoxid und Wasserstoff entsteht -wird bei der Reduktion von Eisenerz im Hochofenprozess verwendet Thermische Verwertung: 57% -Kunststoffabfälle werde in Müllverbrennungsanlagen verbrannt -vor allem für Duroplaste und Elastomere -frei werdende Energie wird von Kraftwerken genutzt -Schadstoffemissionswerte dürfen nicht überschritten werden Biologisch abbaubare Kunststoffe: -werden unter geeigneten Bedingungen im Vergleich zu konventionellem Kunststoff schneller abgebaut -sie lassen sich größtenteils aus nachwachsenden Rohstoffen gewinnen wodurch die knappen Erdölressourcen geschont werden Zwei Grundvorraussetzungen: 1. Es liegen chemische Verbindungen mit ,,Sollbruchstellen" vor, die enzymatisch spaltbar sind (z.B. Esterbindung, Amidbindung, Acetalbindung). 2. Die entstehenden Produkte sind im Stoffwechsel vom Bakterien und/oder Pilzen verwertbar. Beispiele: R3 H O 101 101 O R₁-C-O-R₂ R₁-C-N-R₂ R-C-O-R₂ _R¹-C-Ō-R₂ H H H -Kohlenstoffkette ist durch Stickstoff- und Sauerstoffatome unterbrochen -dies sind die Angriffspunkte für Mikroorganismen (Bakterien/Pilze) -die von ihnen gebildeten Enzyme spalten die Polymerketten hydrolytisch an den Stellen -diese Bruchstücke werden schließlich von den Mikroorganismen verstoffwechselt Faktoren für biologische Abbaubarkeit: -kristalline Bereiche sind für Mikroorganismen nicht oder kaum spaltbar → amorphe Bereiche sind sehr gut spaltbar -Anzahl der ,,Sollbruchstellen" -Kettenlänge -Anzahl der Mikroorganismen -Zusatzstoffe wie z.B. Weichmacher haben einen negativen Einfluss Polymilchsäure (PLA): -thermoplastische Eigenschaften -Polykondensation/Polymerisation -Polyester COOH COOH HO-C-H + HO-C-H CH3 CH3 n H3C₁ Milchsäure Dilactid CH3 O-CH-CH2-C CH3 Polyhydroxybuttersäure: O Katalysator Verwendungsmöglichkeiten: -Müll und Entsorgung -Einwegbesteck -Gartenbau und Landwirtschaft -Lebensmittelverpackungen H3C Dilactid CH3 +2H₂O CH3 -0-C-C-0-C-C- но но Polyactid CH3 n
