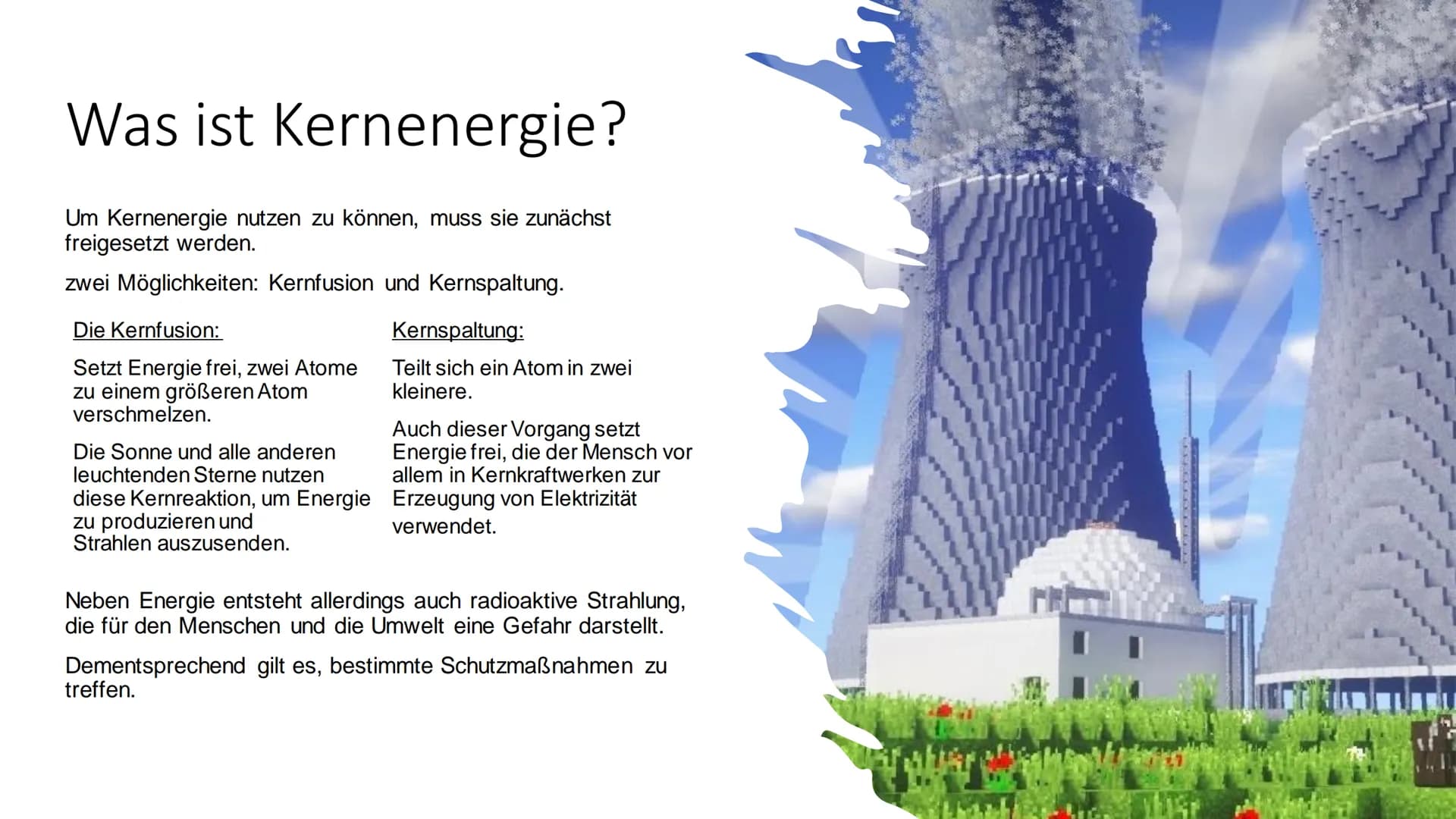

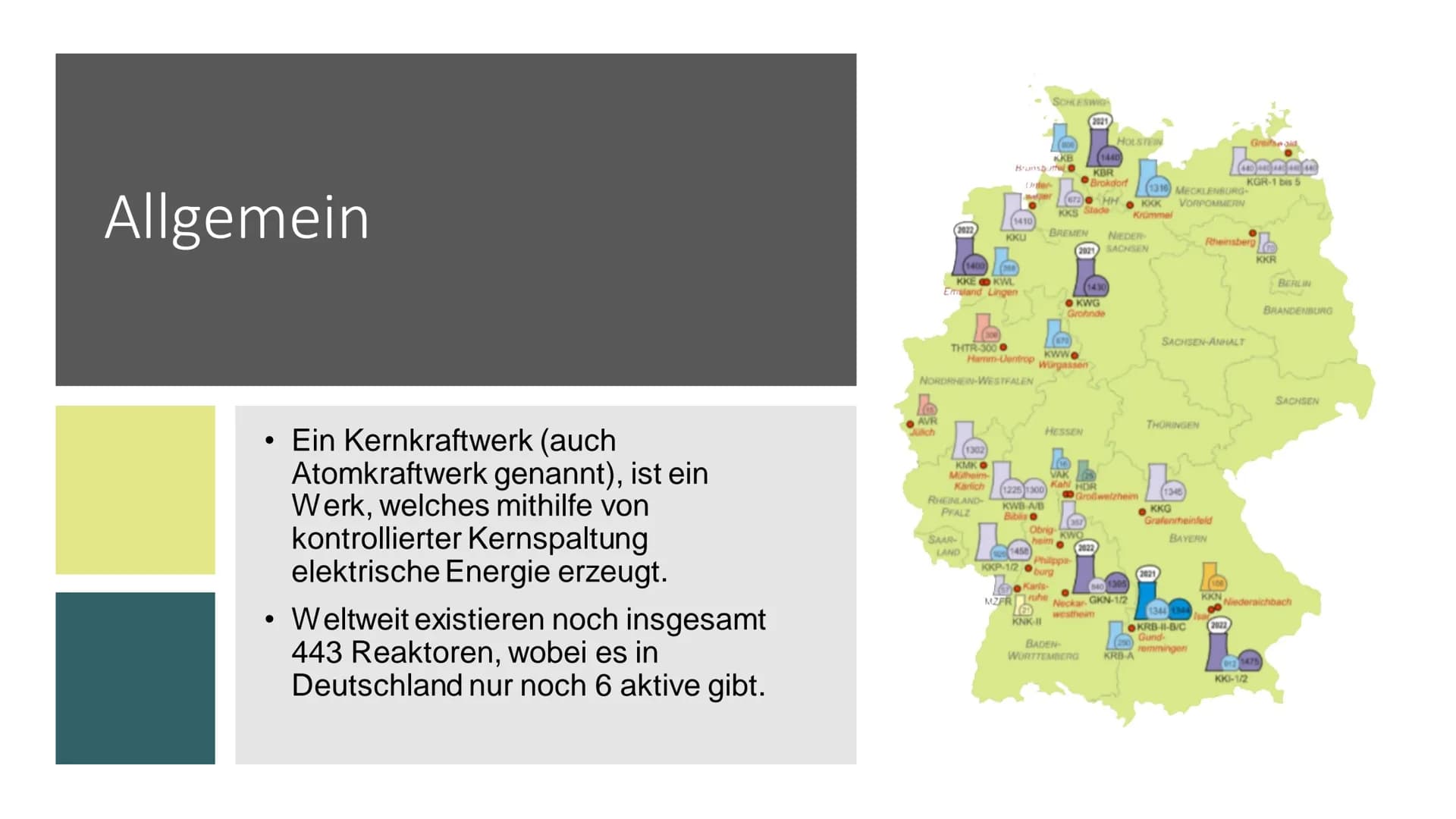

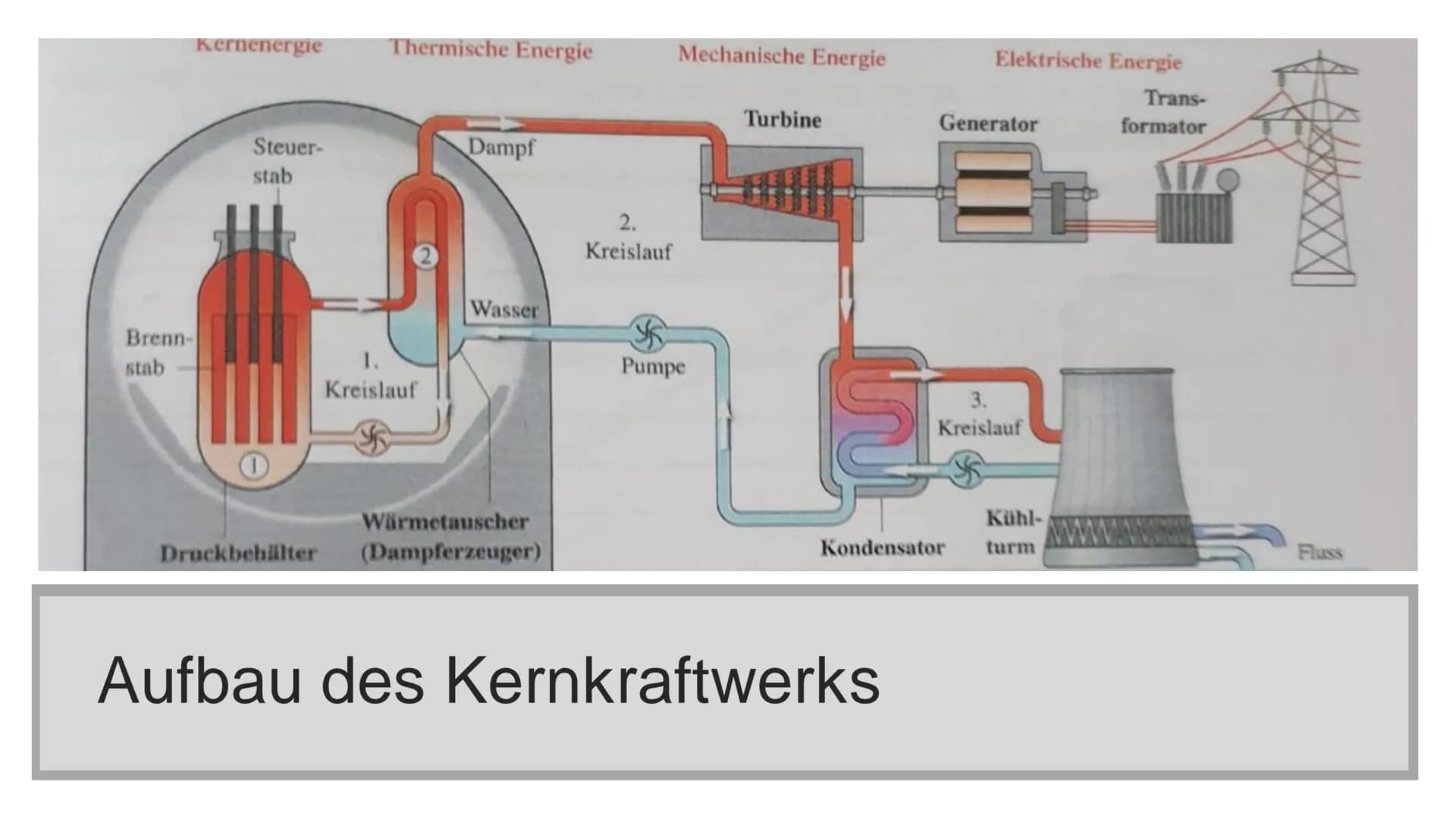

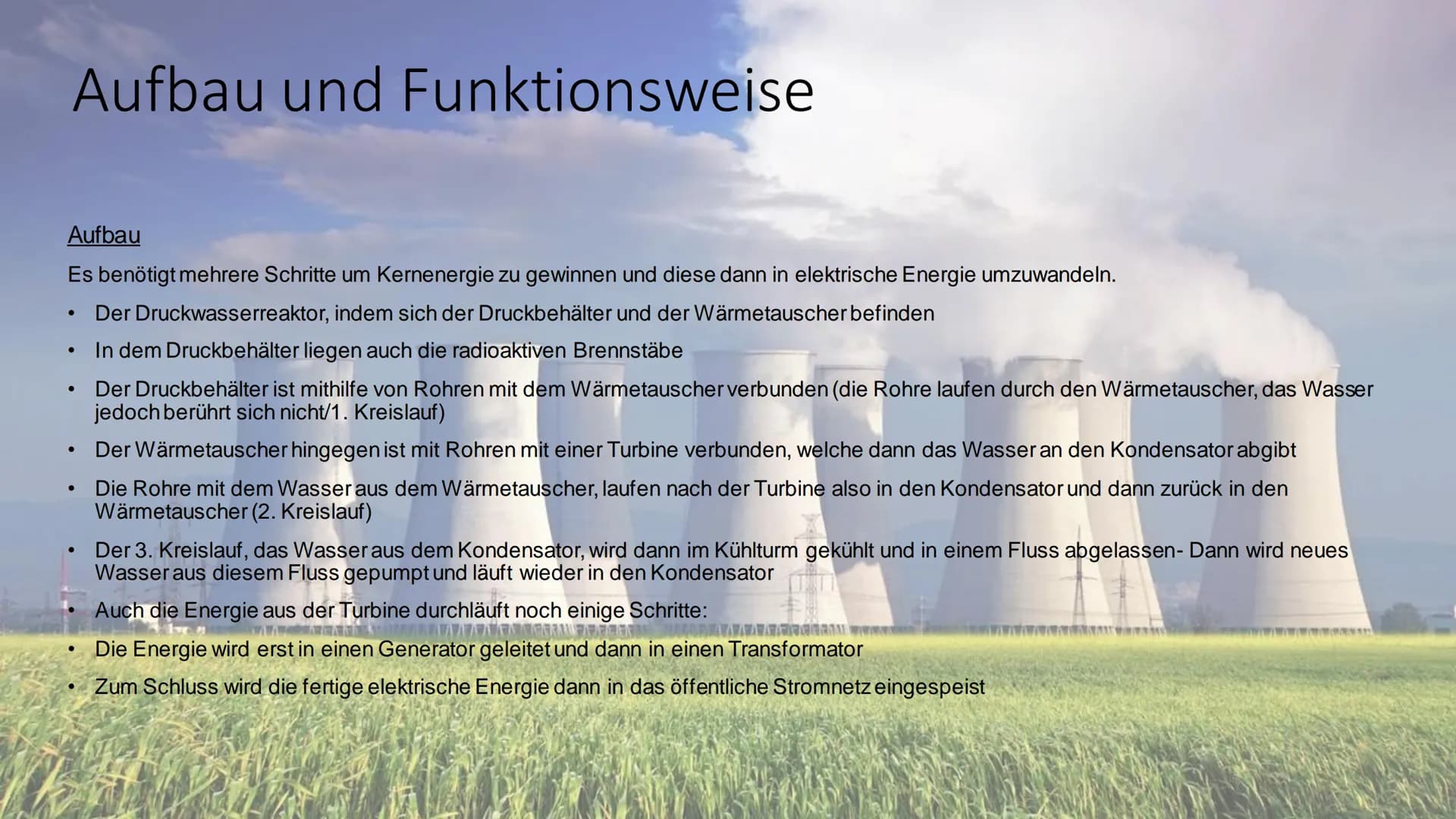

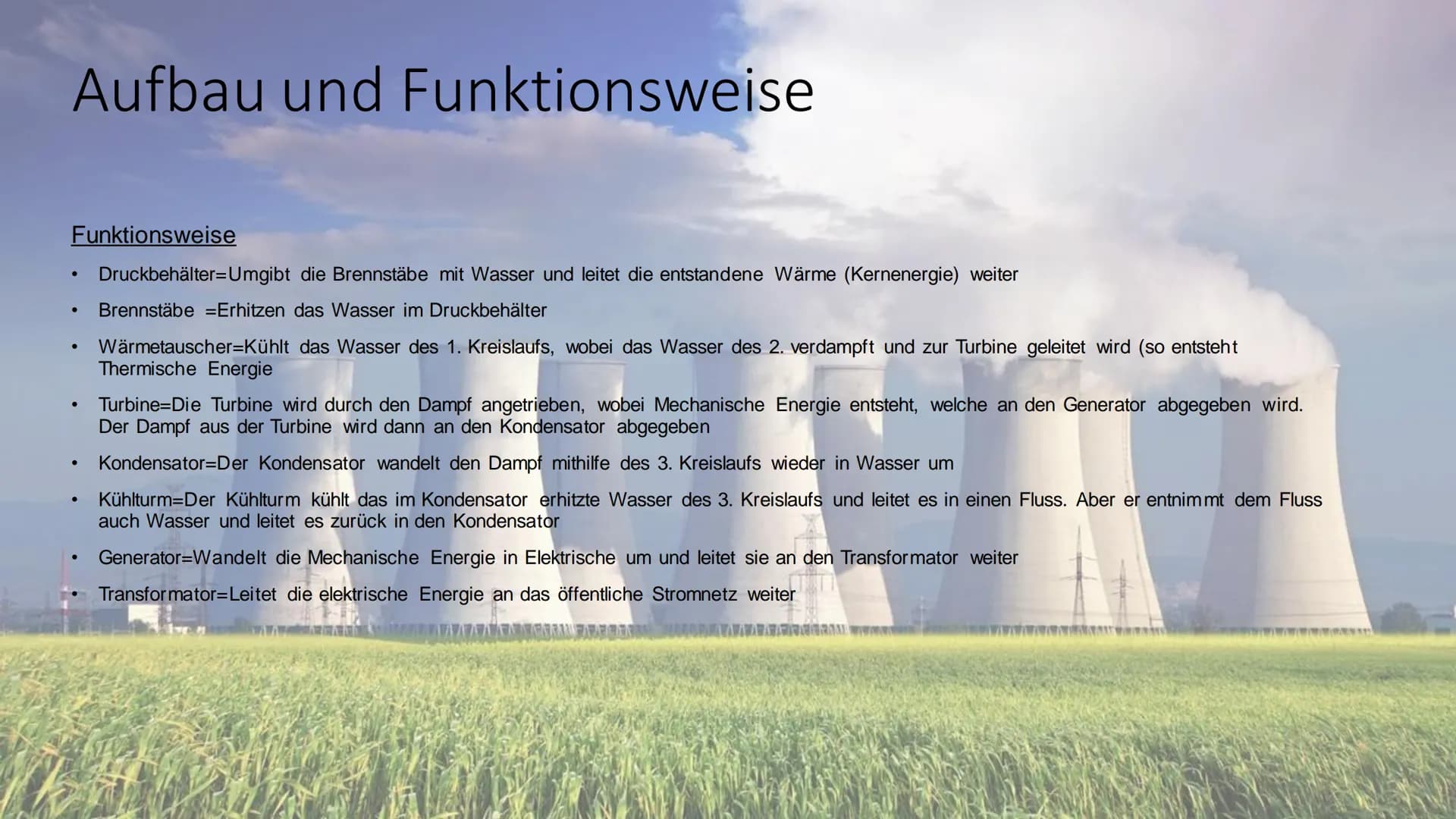

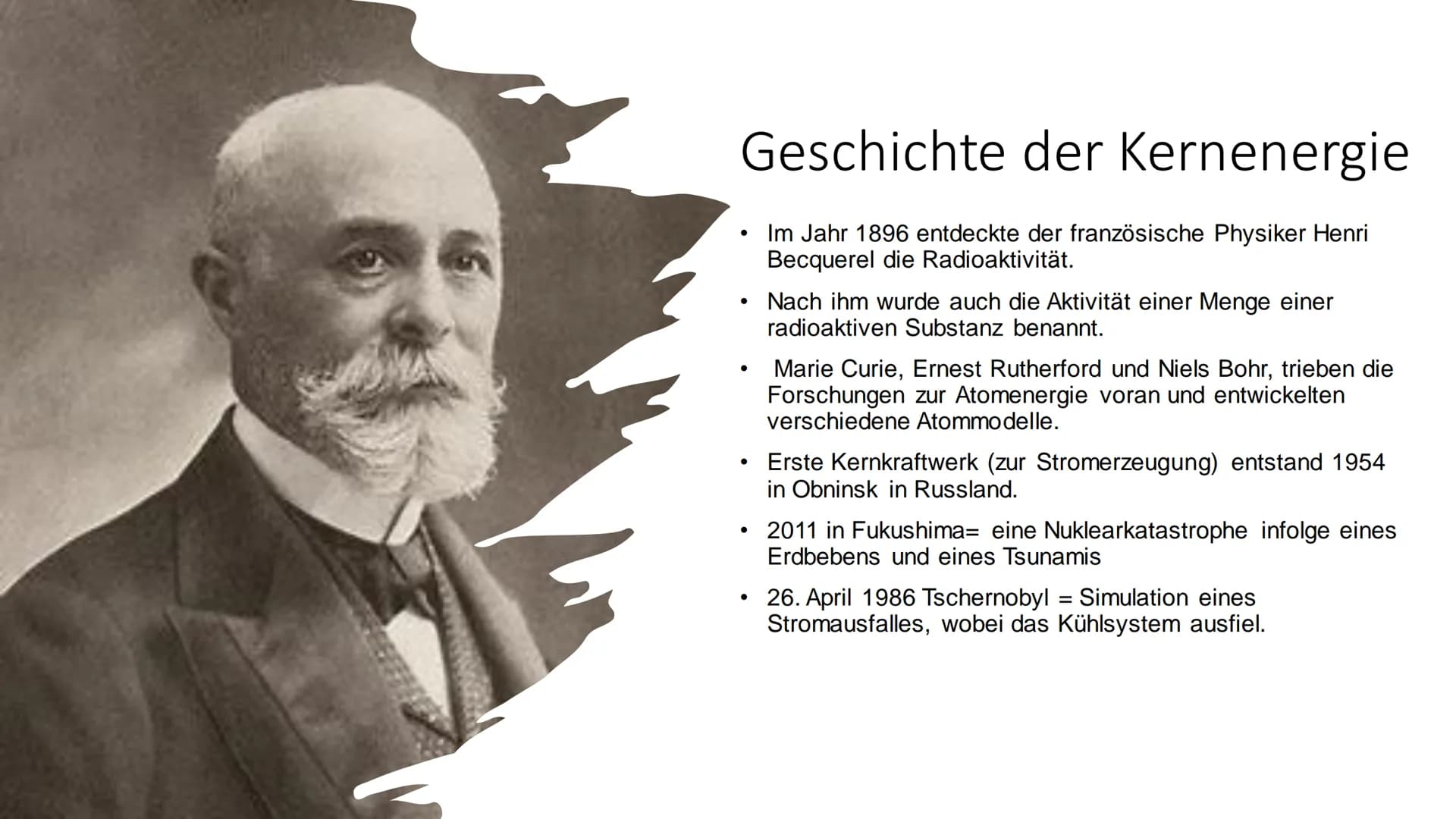

Kühlsystem ausfiel. Aufbau und Funktionsweise Aufbau Es benötigt mehrere Schritte um Kernenergie zu gewinnen und diese dann in elektrische Energie umzuwandeln. Der Druckwasserreaktor, indem sich der Druckbehälter und der Wärmetauscher befinden In dem Druckbehälter liegen auch die radioaktiven Brennstäbe Der Druckbehälter ist mithilfe von Rohren mit dem Wärmetauscher verbunden (die Rohre laufen durch den Wärmetauscher, das Wasser jedoch berührt sich nicht/1. Kreislauf) Der Wärmetauscher hingegen ist mit Rohren mit einer Turbine verbunden, welche dann das Wasser an den Kondensator abgibt Die Rohre mit dem Wasser aus dem Wärmetauscher, laufen nach der Turbine also in den Kondensator und dann zurück in den Wärmetauscher (2. Kreislauf) ● ● ● ● Der 3. Kreislauf, das Wasser aus dem Kondensator, wird dann im Kühlturm gekühlt und in einem Fluss abgelassen- Dann wird neues Wasser aus diesem Fluss gepumpt und läuft wieder in den Kondensator Auch die Energie aus der Turbine durchläuft noch einige Schritte: MOLLAAAANAN NURAMA ALAN LAAAAAEROGRAM Die Energie wird erst in einen Generator geleitet und dann in einen Transformator Zum Schluss wird die fertige elektrische Energie dann in das öffentliche Stromnetz eingespeist Aufbau und Funktionsweise Funktionsweise ● ● ● ● Druckbehälter=Umgibt die Brennstäbe mit Wasser und leitet die entstandene Wärme (Kernenergie) weiter Brennstäbe =Erhitzen das Wasser im Druckbehälter Wärmetauscher-Kühlt das Wasser des 1. Kreislaufs, wobei das Wasser des 2. verdampft und zur Turbine geleitet wird (so entsteht Thermische Energie Turbine=Die Turbine wird durch den Dampf angetrieben, wobei Mechanische Energie entsteht, welche an den Generator abgegeben wird. Der Dampf aus der Turbine wird dann an den Kondensator abgegeben Kondensator=Der Kondensator wandelt den Dampf mithilfe des 3. Kreislaufs wieder in Wasser um Kühlturm=Der Kühlturm kühlt das im Kondensator erhitzte Wasser des 3. Kreislaufs und leitet es in einen Fluss. Aber er entnimmt dem Fluss auch Wasser und leitet es zurück in den Kondensator Generator=Wandelt die Mechanische Energie in Elektrische um und leitet sie an den Transformator weiter Transformator=Leitet die elektrische Energie an das öffentliche Stromnetz weiter CANADAAN AALEN AAAFCORIAL Brenn- stab Kernenergie Steuer- stab Druckbehälter Thermische Energie 1. Kreislauf Dampf Wasser Wärmetauscher (Dampferzeuger) 2. Kreislauf Mechanische Energie $ Pumpe Turbine E Generator Aufbau des Kernkraftwerks Elektrische Energie Kondensator 3. Kreislauf Kühl- turm Trans- formator Fluss Sicherheitsvorkehrungen Einrichtung: Betonmauer Druckbehälter (aus Stahl) • Reaktorgebäude (aus Stahlbeton) ● Filter für Abluft und Abwasser Hüllrohre der Brennstäbe Sicherheitsbehälter (aus Stahl) Funktion: Schirmt in der inneren entstandenen Strahlung ab Hält bei Fehlfunktionen den hohen Druck stand (wenn das Wasser verdampft) Schützt den Reaktor vor äußerlichen Einflüssen (z.B. Unwetter, Krieg usw.) • Um zu verhindern, das radioaktives Wasser in die Umwelt gelangt, gibt es die 3 verschiedenen Wasserkreisläufe Dort enthalten sind die Urantabletten. Die Hüllrohre sind Gasdicht und bieten den ● ● radioaktiven Stoffen genug Platz Schützt bei Unfällen die Umwelt vor radioaktiver Strahlung Vor und Nachteile von Atomenergie Vorteile: -geringerer Verbrauch an fossilen Brennstoffen, für eine höhere Menge an Energie (weniger Emissionen) -wenig Brennstoff, um große Mengen Energie zu erzeugen (Senkt Verbrauch von Rohstoffen, Kosten für deren Abbau, Transport und Verarbeitung) -bessere Luftqualität (trägt nicht zur globalen Klimaerwärmung bei/ kein Kohlendioxid Ausstoß.) -Nehmen im Gegensatz zu Windkraftanlagen oder Staudämmen wenig Platz ein. Nachteile: -Bei der Energie Gewinnung entsteht radioaktive Strahlung -Atommüll (kein Endlager nur Zwischenlager) -Sicherheit -Nuklearunfälle von Tschernobyl und Fukushima -begrenzte Lebensdauer der Kernreaktoren PRO! KONTRA! Probleme; und Lösungen? Wo hin mit dem Atommüll? -Ins All schießen: Nachteil: Raketen könnten explodieren und es entstehen hohe Kosten. -Vergraben: Nachteil: niemand möchte es bei sich haben, benötigt spezielles Gestein um das Austräten der Radioaktiven Strahlung zu vermeiden. -Ins Meer: Nachteil: Die Container lösen sich vor dem Atommüll auf, weshalb die Radioaktivität in die Nahrungsketten gelangt. -Verwandeln: Nachteil: Ist in Laboren nicht weit entwickelt und es bleibt Atommüll übrig. Hohe Kosten. Problem? Lösung! Ende der Präsentation
