Aufbau eines Motherboards

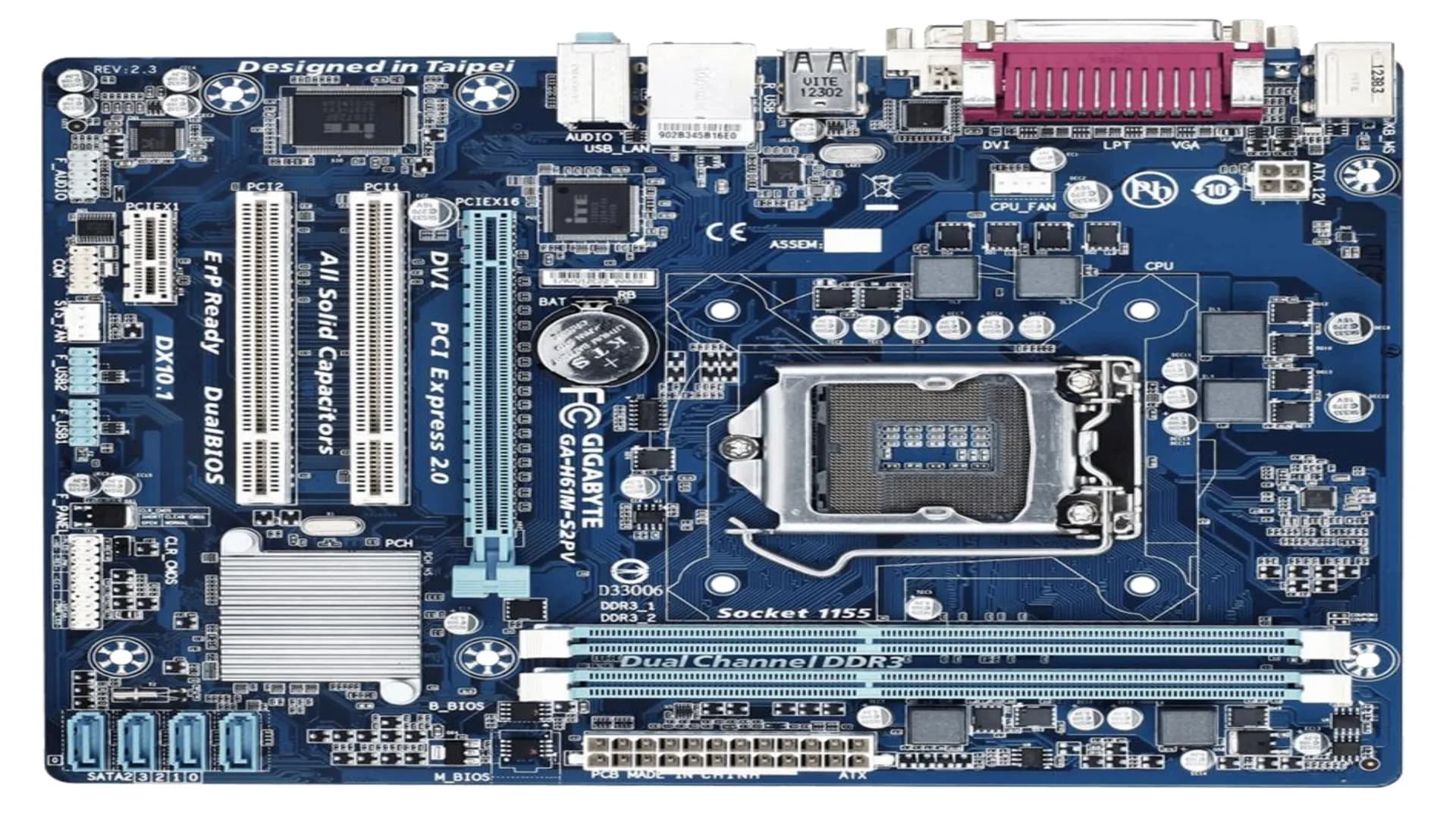

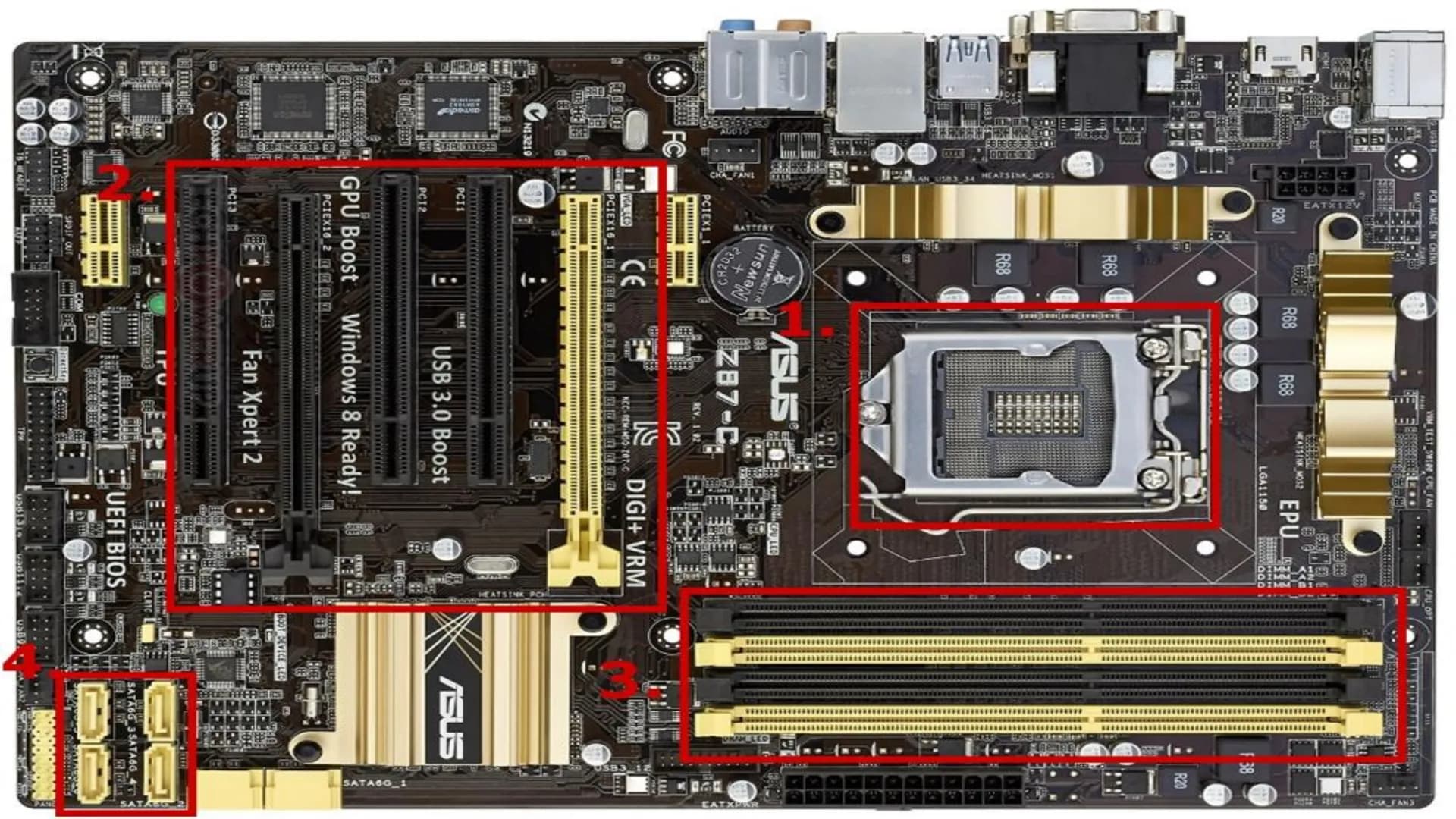

Ein modernes Motherboard ist ein komplexes Stück Technologie, das eine Vielzahl von Komponenten und Anschlüssen beherbergt. Das Bild zeigt ein typisches Motherboard mit seinen verschiedenen Elementen.

Vocabulary: PCIe (Peripheral Component Interconnect Express) - Ein Hochgeschwindigkeits-Erweiterungsbus-Standard für Computer.

Zu den wichtigsten sichtbaren Komponenten gehören:

• Der CPU-Sockel, erkennbar an der quadratischen Form in der Mitte
• RAM-Steckplätze, meist als längliche Slots neben dem CPU-Sockel angeordnet
• PCIe-Steckplätze für Erweiterungskarten wie Grafikkarten
• SATA-Anschlüsse für Festplatten und SSDs
• Verschiedene Kühlkörper, die wichtige Chips wie den Chipsatz kühlen

Example: Der große PCIe-Steckplatz (oft als PCIe x16 bezeichnet) wird typischerweise für leistungsstarke Grafikkarten verwendet.

Das Motherboard enthält auch zahlreiche kleinere Komponenten wie Kondensatoren, Widerstände und Mikrochips, die für die Stromversorgung und Signalverarbeitung wichtig sind. Die komplexe Anordnung und Verbindung all dieser Elemente macht das Motherboard zu einem Meisterwerk der Ingenieurskunst.

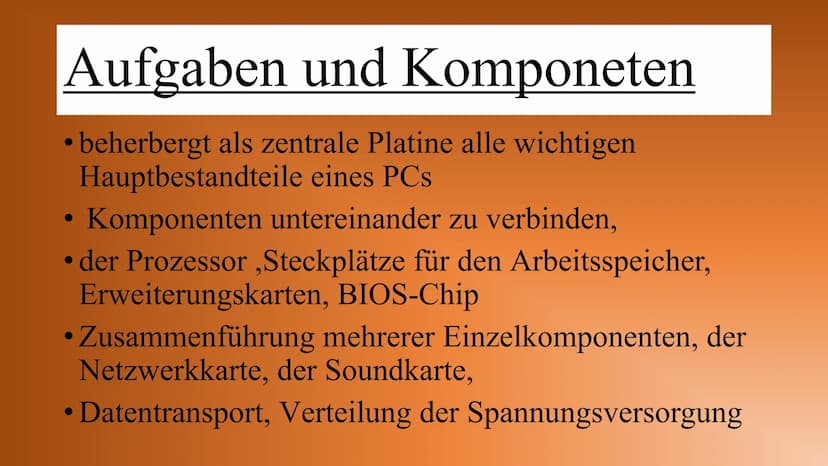

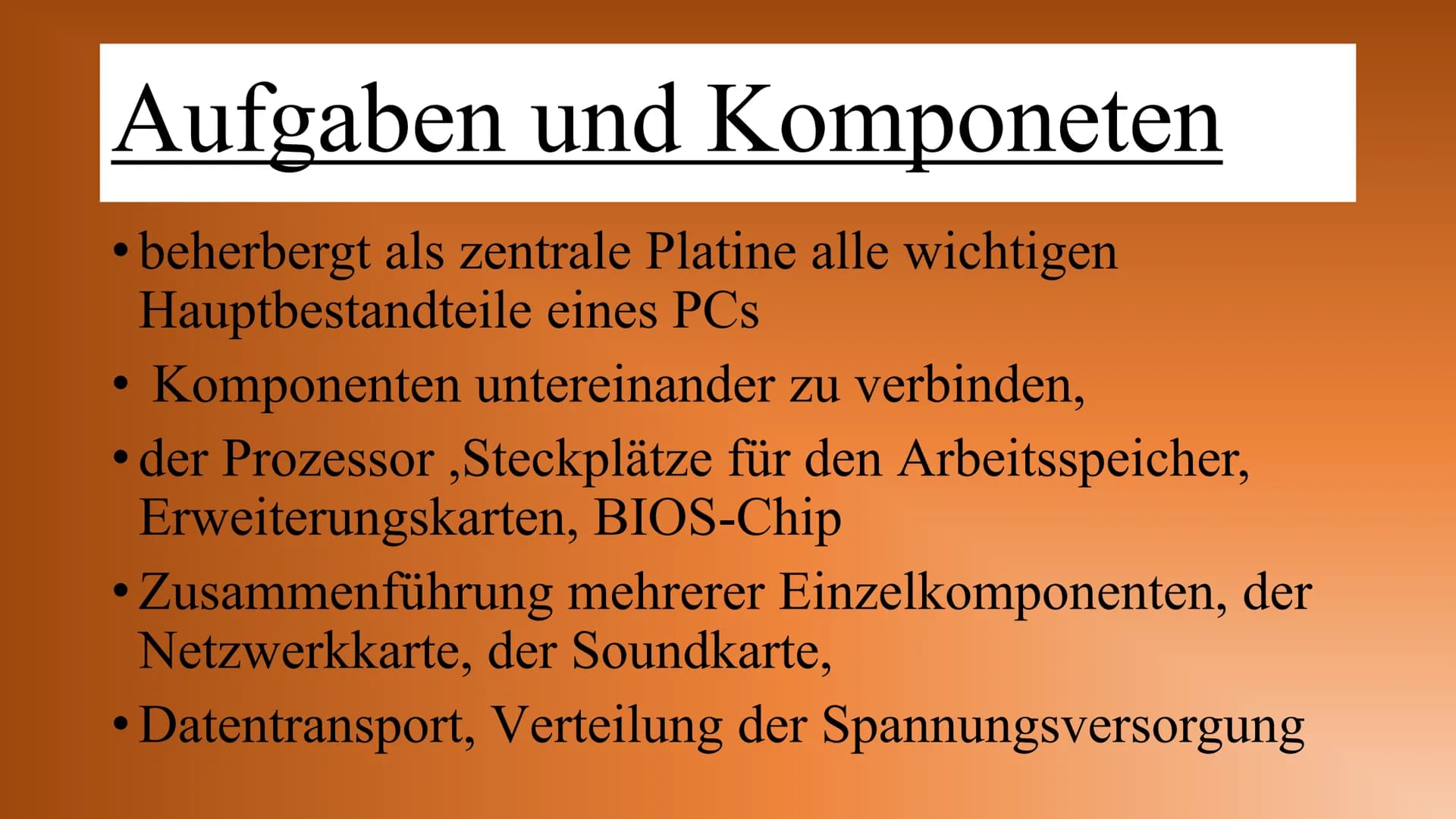

Aufgaben und Komponenten des Motherboards

Das Motherboard erfüllt als zentrale Platine eines Computers mehrere wichtige Aufgaben:

1. Es beherbergt alle wichtigen Hauptbestandteile eines PCs.
2. Es verbindet die verschiedenen Komponenten untereinander.
3. Es führt mehrere Einzelkomponenten zusammen.
4. Es ist verantwortlich für den Datentransport zwischen den Komponenten.
5. Es verteilt die Spannungsversorgung an alle angeschlossenen Teile.

Highlight: Die Hauptaufgabe eines Motherboards ist es, als zentraler Hub zu fungieren, der alle Komponenten verbindet und ihre Kommunikation ermöglicht.

Zu den wichtigsten Komponenten, die direkt auf dem Motherboard zu finden sind oder damit verbunden werden, gehören:

• Der Prozessor (CPU)
• Steckplätze für den Arbeitsspeicher (RAM)
• Erweiterungskarten wie Grafikkarten, Soundkarten oder Netzwerkkarten
• Der BIOS-Chip, der grundlegende Systemfunktionen steuert

Vocabulary: BIOS $Basic Input/Output System$ - Ein in den Computer eingebettetes Firmware-Interface, das grundlegende Hardware-Initialisierung während des Bootvorgangs durchführt und Laufzeit-Dienste für Betriebssysteme und Programme bereitstellt.

Die Zusammenführung all dieser Komponenten auf einer einzigen Platine ermöglicht es dem Motherboard, als Herzstück des Computers zu fungieren und den reibungslosen Betrieb aller Systeme zu gewährleisten.

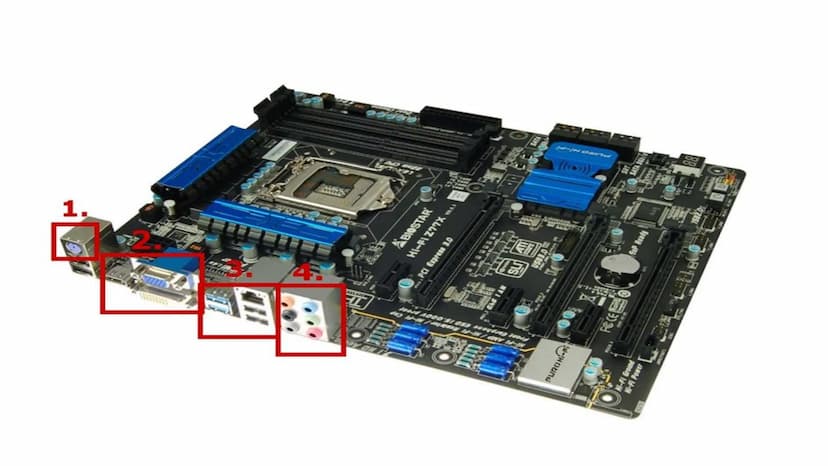

Anschlüsse auf dem Motherboard

Moderne Motherboards verfügen über eine Vielzahl von Anschlüssen, die es ermöglichen, verschiedene Komponenten und Peripheriegeräte mit dem Computer zu verbinden. Diese Anschlüsse sind entscheidend für die Funktionalität und Erweiterbarkeit des Systems.

Zu den wichtigsten Anschlüssen gehören:

1. USB-Anschlüsse: Für den Anschluss von Peripheriegeräten wie Mäusen, Tastaturen und externen Festplatten. Moderne Motherboards bieten oft USB 3.0 oder sogar USB 3.1 für schnellere Datenübertragung.

2. SATA-Anschlüsse: Für den Anschluss von Festplatten und SSDs. SATA 3.0 $auch als SATA 6Gb/s bekannt$ ist der aktuelle Standard.

3. PCIe-Steckplätze: Für Erweiterungskarten wie Grafikkarten, Soundkarten oder Netzwerkkarten.

4. RAM-Steckplätze: Für den Arbeitsspeicher des Systems.

5. CPU-Sockel: Für den Prozessor.

6. Stromanschlüsse: Für die Stromversorgung des Motherboards und angeschlossener Komponenten.

7. Audio-Anschlüsse: Für Lautsprecher, Mikrofone und andere Audiogeräte.

Example: Ein modernes Gaming-Motherboard könnte mehrere PCIe x16-Steckplätze für leistungsstarke Grafikkarten, zahlreiche USB 3.1-Anschlüsse für schnelle Peripheriegeräte und mehrere M.2-Slots für ultraschnelle NVMe-SSDs bieten.

Die Vielfalt und Qualität der Anschlüsse auf einem Motherboard sind wichtige Faktoren bei der Auswahl, da sie die Erweiterbarkeit und Zukunftssicherheit des Systems bestimmen.

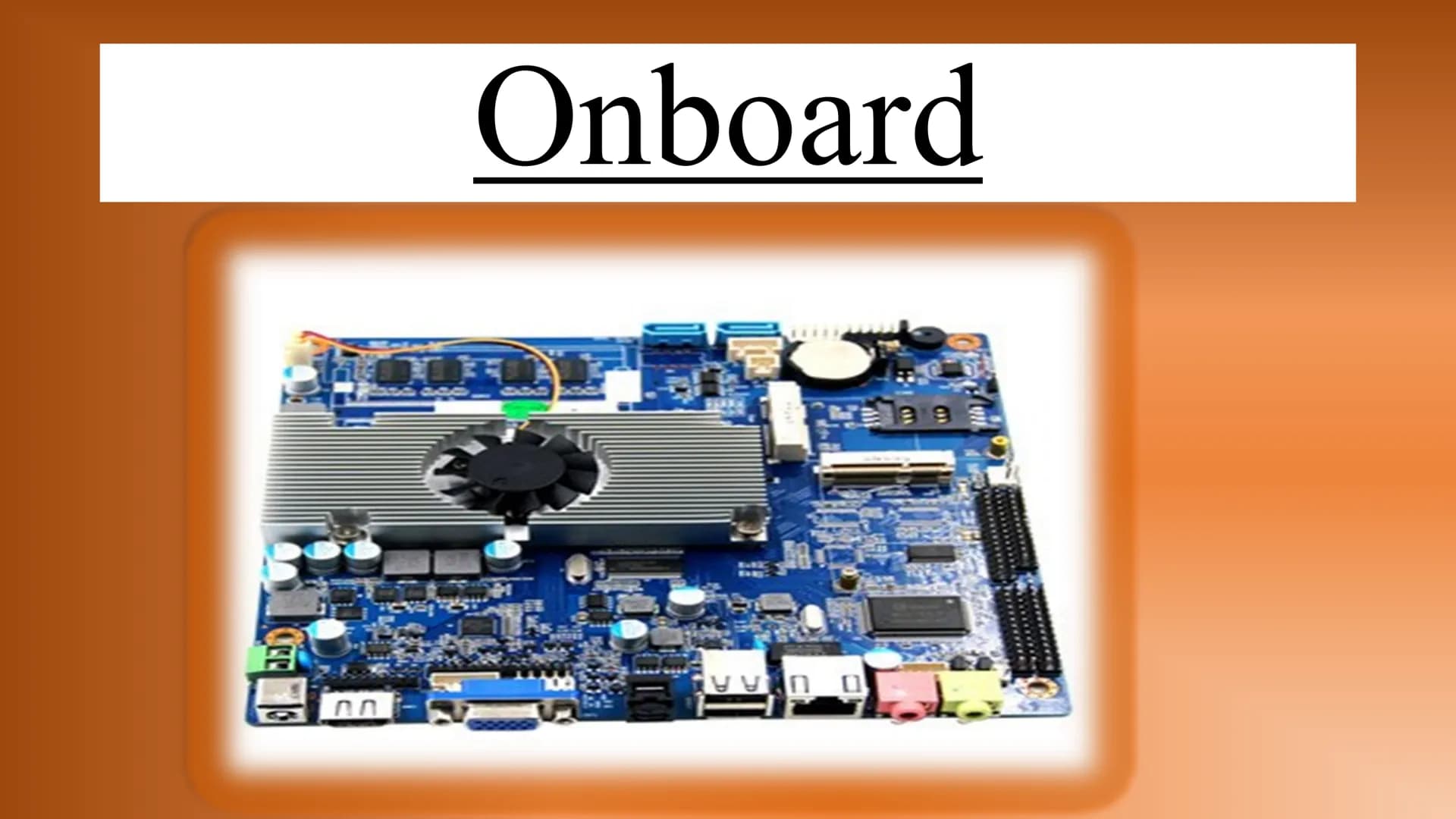

Bedeutung von Onboard-Komponenten

Der Begriff "Onboard" bezieht sich auf Komponenten, die direkt auf dem Motherboard integriert sind, im Gegensatz zu separaten Erweiterungskarten. Diese Integration bietet mehrere Vorteile:

1. Platzersparnis: Onboard-Komponenten nehmen keinen zusätzlichen Platz in Form von Erweiterungskarten ein.

2. Kosteneffizienz: Die Integration reduziert oft die Gesamtkosten des Systems.

3. Einfachere Installation: Onboard-Komponenten sind bereits installiert und müssen nicht separat eingebaut werden.

4. Energieeffizienz: Integrierte Komponenten sind oft energieeffizienter als separate Karten.

Highlight: Moderne Motherboards integrieren oft hochwertige Audio-, Netzwerk- und sogar Grafikfunktionen direkt auf der Platine, was für viele Anwender separate Erweiterungskarten überflüssig macht.

Typische Onboard-Komponenten umfassen:

• Integrierte Grafiklösungen $besonders bei Intel-Prozessoren$
• Netzwerkcontroller für Ethernet-Verbindungen
• Audio-Codecs für Soundausgabe
• USB-Controller
• SATA-Controller für Festplatten und SSDs

Während Onboard-Komponenten für viele Anwender ausreichend sind, greifen Enthusiasten und Profis oft auf separate Erweiterungskarten zurück, um maximale Leistung oder spezielle Funktionen zu erhalten.

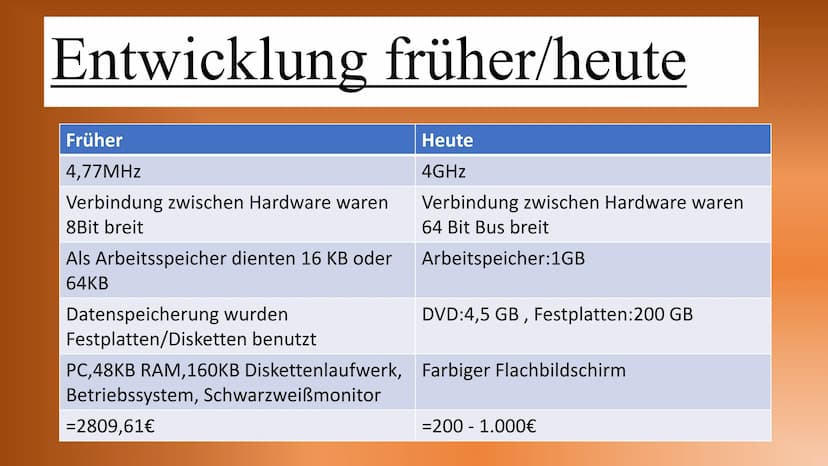

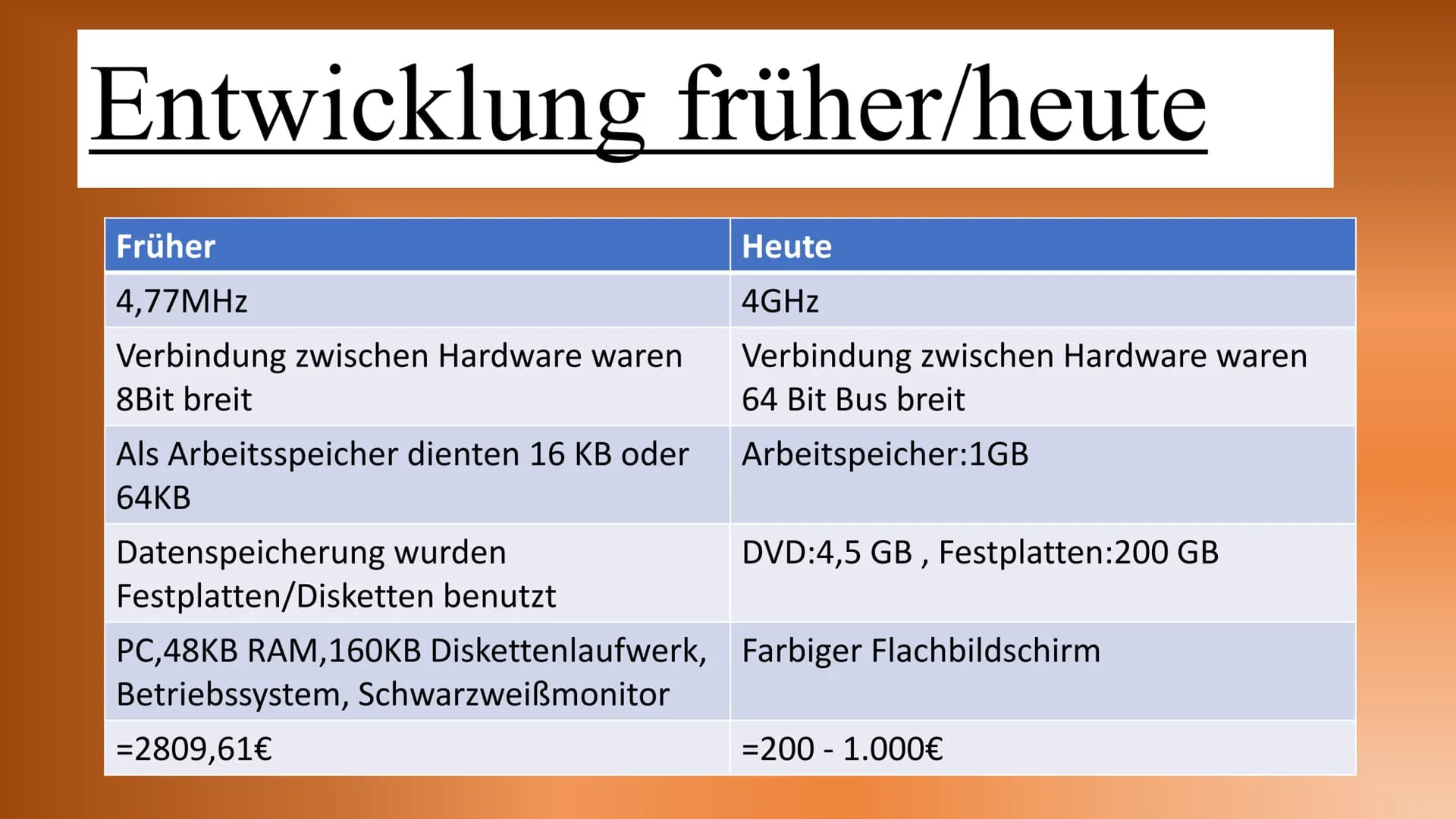

Entwicklung von Motherboards: Früher und Heute

Die Entwicklung von Motherboards spiegelt den rasanten Fortschritt der Computertechnologie wider. Ein Vergleich zwischen frühen und modernen Motherboards zeigt beeindruckende Fortschritte:

Früher:

• Taktfrequenz: 4,77 MHz
• Busbreite: 8 Bit
• Arbeitsspeicher: 16 KB oder 64 KB
• Datenspeicherung: Disketten
• Typisches System: PC mit 48 KB RAM, 160 KB Diskettenlaufwerk, Schwarzweißmonitor
• Preis: Umgerechnet etwa 2.809,61€

Heute:

• Taktfrequenz: 4 GHz und mehr
• Busbreite: 64 Bit
• Arbeitsspeicher: 1 GB und mehr (oft 8 GB, 16 GB oder sogar 32 GB in modernen Systemen)
• Datenspeicherung: DVDs mit 4,5 GB, Festplatten mit 200 GB und mehr, SSDs mit mehreren TB
• Preis: 200-1.000€ für ein komplettes System

Quote: "Die Entwicklung von Motherboards von einfachen 8-Bit-Systemen zu komplexen 64-Bit-Architekturen zeigt den enormen technologischen Fortschritt in der Computerindustrie."

Diese Entwicklung hat nicht nur die Leistungsfähigkeit von Computern drastisch erhöht, sondern auch ihre Zugänglichkeit und Erschwinglichkeit verbessert. Moderne Motherboards unterstützen eine Vielzahl von Technologien, die vor Jahrzehnten noch undenkbar waren, wie USB 3.0, PCIe 4.0 und M.2-SSDs.

Business-PC vs. Gaming-PC Motherboards

Die Wahl des richtigen Motherboards hängt stark vom Verwendungszweck des Computers ab. Business-PCs und Gaming-PCs haben unterschiedliche Anforderungen, die sich in der Auswahl des Motherboards widerspiegeln.

Business-PC Motherboard:

• Beispiel: MSI Z370-A Pro Mainboard Bundle
• Preis: 249,90€
• Eigenschaften:
  • Fokus auf Stabilität und Zuverlässigkeit
  • Oft mit integrierten Managementfunktionen
  • Unterstützung für Business-relevante Technologien wie vPro
  • Typischerweise weniger Erweiterungsoptionen als Gaming-Boards

Gaming-PC Motherboard:

• Beispiel: ASUS ROG STRIX Z370-F GAMING Mainboard Bundle
• Preis: 579,-€
• Eigenschaften:
  • Optimiert für hohe Leistung und Übertaktbarkeit
  • Mehrere PCIe-Steckplätze für Multi-GPU-Setups
  • Hochwertige Audiokomponenten
  • Oft mit RGB-Beleuchtung und auffälligem Design

Highlight: Gaming-Motherboards bieten oft fortschrittlichere Kühlungslösungen und robustere Stromversorgung, um die höheren Anforderungen von Hochleistungs-CPUs und GPUs zu erfüllen.

Die Wahl zwischen einem Business- und einem Gaming-Motherboard sollte sorgfältig abgewogen werden, da sie nicht nur die Leistung, sondern auch die Erweiterbarkeit und den Preis des Systems beeinflusst. Während Gaming-Boards oft mehr Funktionen bieten, sind sie für typische Büroaufgaben möglicherweise überdimensioniert.

Beispiele für Business-PC Motherboards

Business-PC Motherboards sind auf Zuverlässigkeit, Stabilität und Effizienz ausgelegt. Sie bieten oft integrierte Funktionen, die für Unternehmen wichtig sind, wie erweiterte Sicherheitsfeatures und Fernverwaltungsmöglichkeiten.

Ein typisches Beispiel für ein Business-PC Motherboard ist das MSI H110M PRO-VD:

• Unterstützt Intel Core Prozessoren der 6. und 7. Generation
• Kompaktes micro-ATX Format, ideal für platzsparende Office-PCs
• Integrierte Intel HD Grafik für grundlegende Bildschirmausgabe
• Fokus auf Stabilität und Langlebigkeit

Vocabulary: Micro-ATX - Ein kompakterer Motherboard-Formfaktor, der häufig in Business-PCs verwendet wird, um Platz zu sparen.

Eigenschaften von Business-Motherboards:

1. Einfaches, funktionales Design ohne unnötige Extras
2. Unterstützung für Intel vPro Technologie zur Fernverwaltung
3. Oft mit integrierten TPM (Trusted Platform Module) Chips für erhöhte Sicherheit
4. Ausreichend USB- und Netzwerkanschlüsse für Büroumgebungen
5. Energieeffizienz für niedrige Betriebskosten

Business-Motherboards wie das MSI H110M PRO-VD bieten eine solide Grundlage für zuverlässige und effiziente Office-Computer, ohne den Fokus auf Gaming-Features oder extreme Leistung zu legen.

Beispiele für Gaming-PC Motherboards

Gaming-PC Motherboards sind speziell für die hohen Anforderungen von Spielern und Enthusiasten konzipiert. Sie bieten erweiterte Funktionen, bessere Kühlungsmöglichkeiten und oft ein auffälliges Design.

Ein Beispiel für ein High-End Gaming Motherboard ist das ASUS ROG STRIX Z370-F GAMING:

• Unterstützt Intel Core Prozessoren der 8. Generation
• Optimiert für Übertaktung mit robusten Stromversorgungskomponenten
• Mehrere PCIe-Steckplätze für Multi-GPU-Setups
• Hochwertige Onboard-Audiokomponenten
• RGB-Beleuchtung und auffälliges Design

Example: Das ASUS ROG STRIX Z370-F GAMING unterstützt Intel's "Core i7" Prozessoren, die mit ihren hohen Taktraten und vielen Kernen ideal für anspruchsvolle Spiele und Multitasking sind.

Eigenschaften von Gaming-Motherboards:

1. Erweiterte Übertaktungsmöglichkeiten für CPU, RAM und GPU
2. Hochwertige Audiokomponenten für immersives Gaming-Erlebnis
3. Mehrere M.2-Slots für ultraschnelle NVMe-SSDs
4. Robuste Kühlungslösungen für stabile Leistung unter Last
5. Oft mit zusätzlichen Features wie Wi-Fi, Bluetooth und RGB-Beleuchtungssteuerung

Highlight: Gaming Mainboards wie das ASUS ROG STRIX Z370-F bieten nicht nur hohe Leistung, sondern auch zahlreiche Anpassungsmöglichkeiten, die es Enthusiasten erlauben, ihr System zu optimieren und zu personalisieren.

Die Wahl eines Gaming-Motherboards kann einen signifikanten Einfluss auf die Gesamtleistung und Erweiterbarkeit eines Gaming-PCs haben. Es bildet die Grundlage für ein leistungsstarkes System, das den Anforderungen moderner Spiele gerecht wird.

Historical Development

Page ten contrasts past and present motherboard specifications.

Quote: Evolution from 4.77MHz to 4GHz processing speeds, 8-bit to 64-bit bus width, and 16KB to 1GB+ memory support.

Business vs Gaming PCs

This section compares motherboard specifications for different use cases.

Example: Gaming motherboards like the ASUS ROG STRIX Z370-F offer enhanced features compared to business-oriented models.
