Umwandlung von Ebenengleichungen

Die Umwandlung zwischen verschiedenen Darstellungsformen von Ebenengleichungen ist ein wichtiger Aspekt der analytischen Geometrie. Hier werden die Schritte für einige häufige Umwandlungen erläutert.

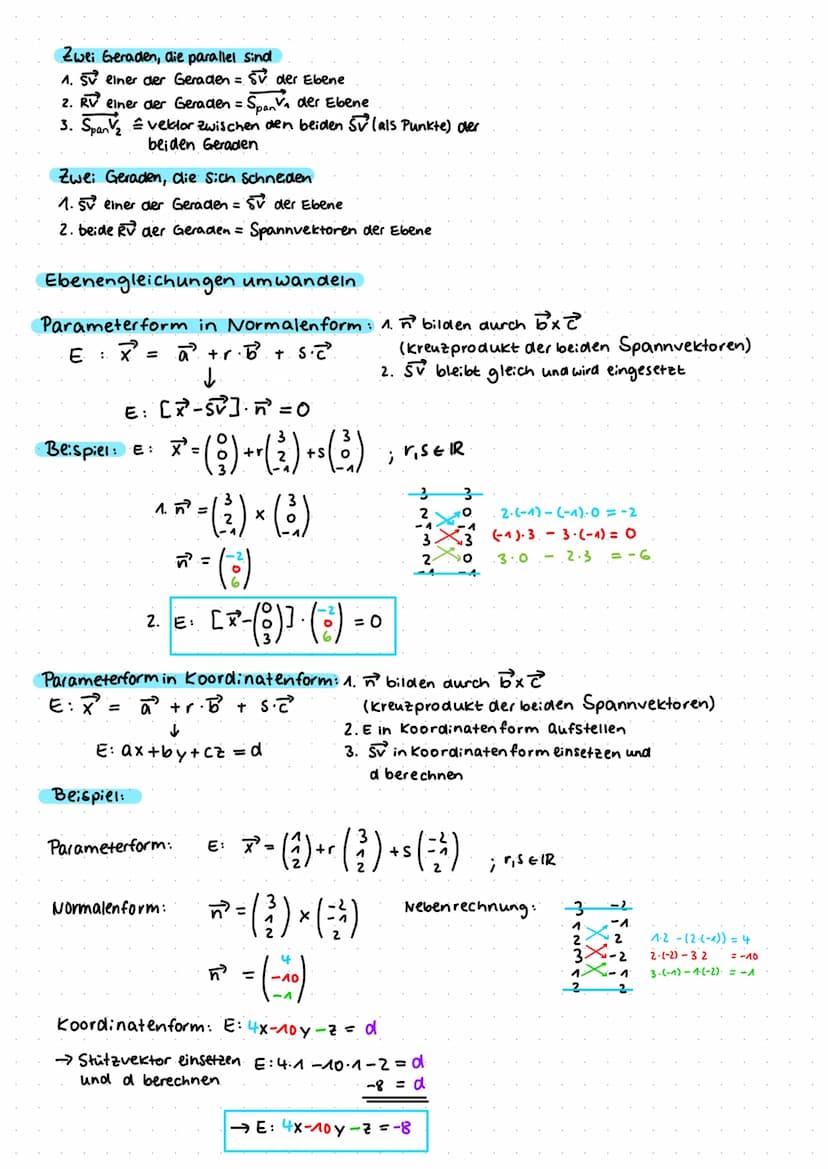

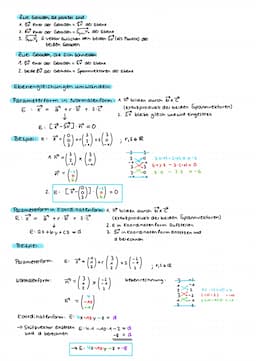

Parameterform in Normalenform

Um eine Ebenengleichung in Parameterform in die Normalenform umzuwandeln, folgt man diesen Schritten:

1. Bilde den Normalenvektor n durch das Kreuzprodukt der beiden Spannvektoren.
2. Setze den Stützvektor und den Normalenvektor in die Normalenform ein.

Example: Für die Ebene E: x = (1, 2, 3) + r · (3, 2, 1) + s · $2, -1, 2$ ergibt sich: n = $2, -1, 2$ × (3, 2, 1) = $5, 4, -7$ E: $x - (1, 2, 3)$ · $5, 4, -7$ = 0

Parameterform in Koordinatenform

Die Umwandlung von der Parameterform in Koordinatenform erfolgt so:

1. Bilde den Normalenvektor n durch das Kreuzprodukt der Spannvektoren.
2. Stelle die Koordinatenform auf: ax + by + cz = d
3. Setze den Stützvektor ein und berechne d.

Example: Für E: x = $1, -2, 3$ + r · $2, 1, -1$ + s · (1, 3, 2): n = (1, 3, 2) × $2, 1, -1$ = $-7, -5, -5$ E: -7x - 5y - 5z = d Einsetzen des Stützvektors: -7(1) - 5$-2$ - 5(3) = d d = -28

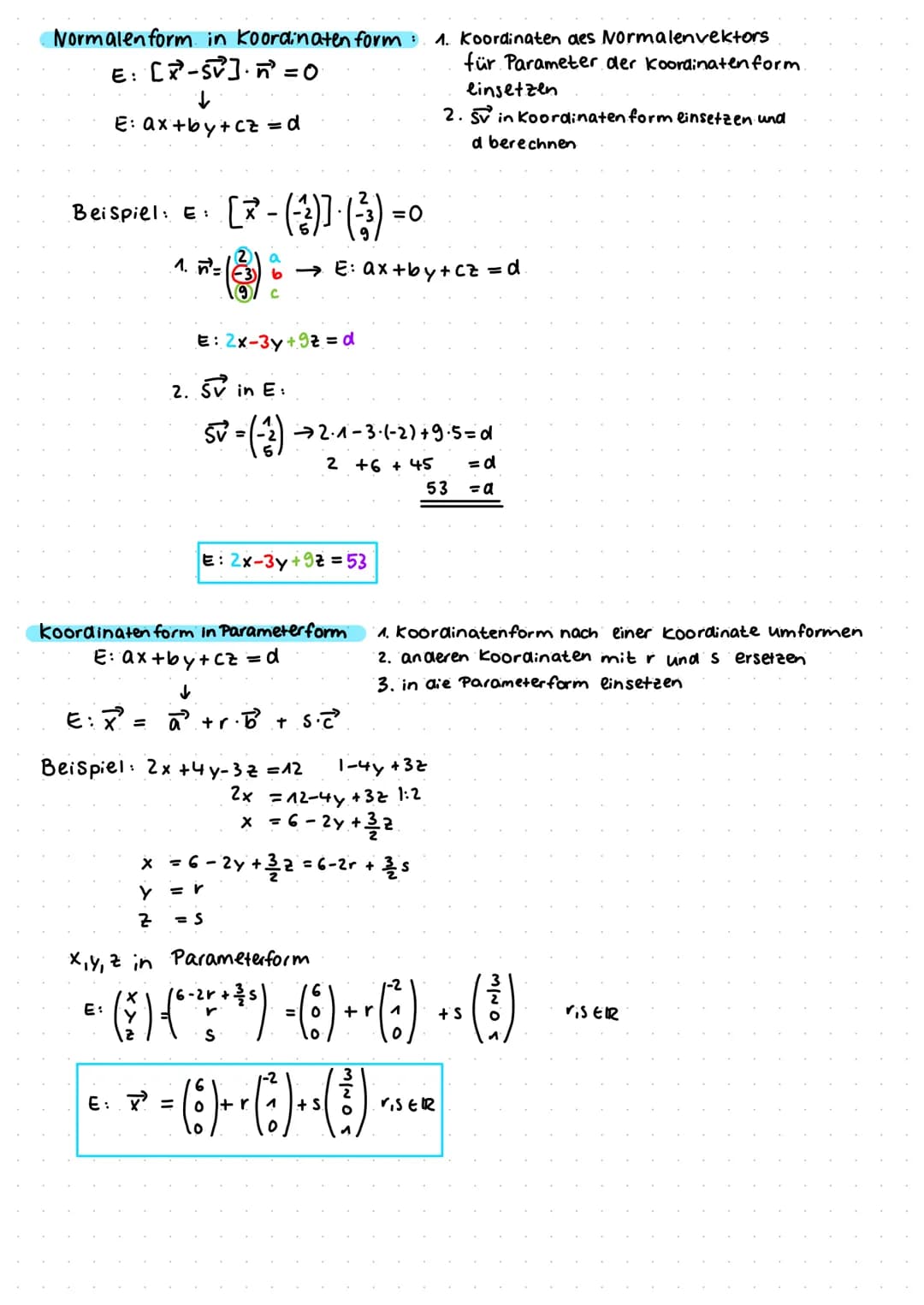

Normalenform in Koordinatenform

Bei der Umwandlung von der Normalenform in Koordinatenform:

1. Übernimm die Koordinaten des Normalenvektors als Parameter a, b und c.
2. Setze den Stützvektor in die Gleichung ein und berechne d.

Example: Für E: $x - (2, -3, 5)$ · $2, -3, 9$ = 0: E: 2x - 3y + 9z = d 2(2) - 3$-3$ + 9(5) = d d = 58

Diese Umwandlungen sind essentiell für das Verständnis und die Arbeit mit Ebenen im Raum.

Spurpunkte und Spurgeraden

Die Berechnung von Spurpunkten und Spurgeraden ist ein wichtiger Aspekt bei der Analyse von Ebenen im Raum. Diese Konzepte helfen, die Lage einer Ebene im Koordinatensystem zu visualisieren.

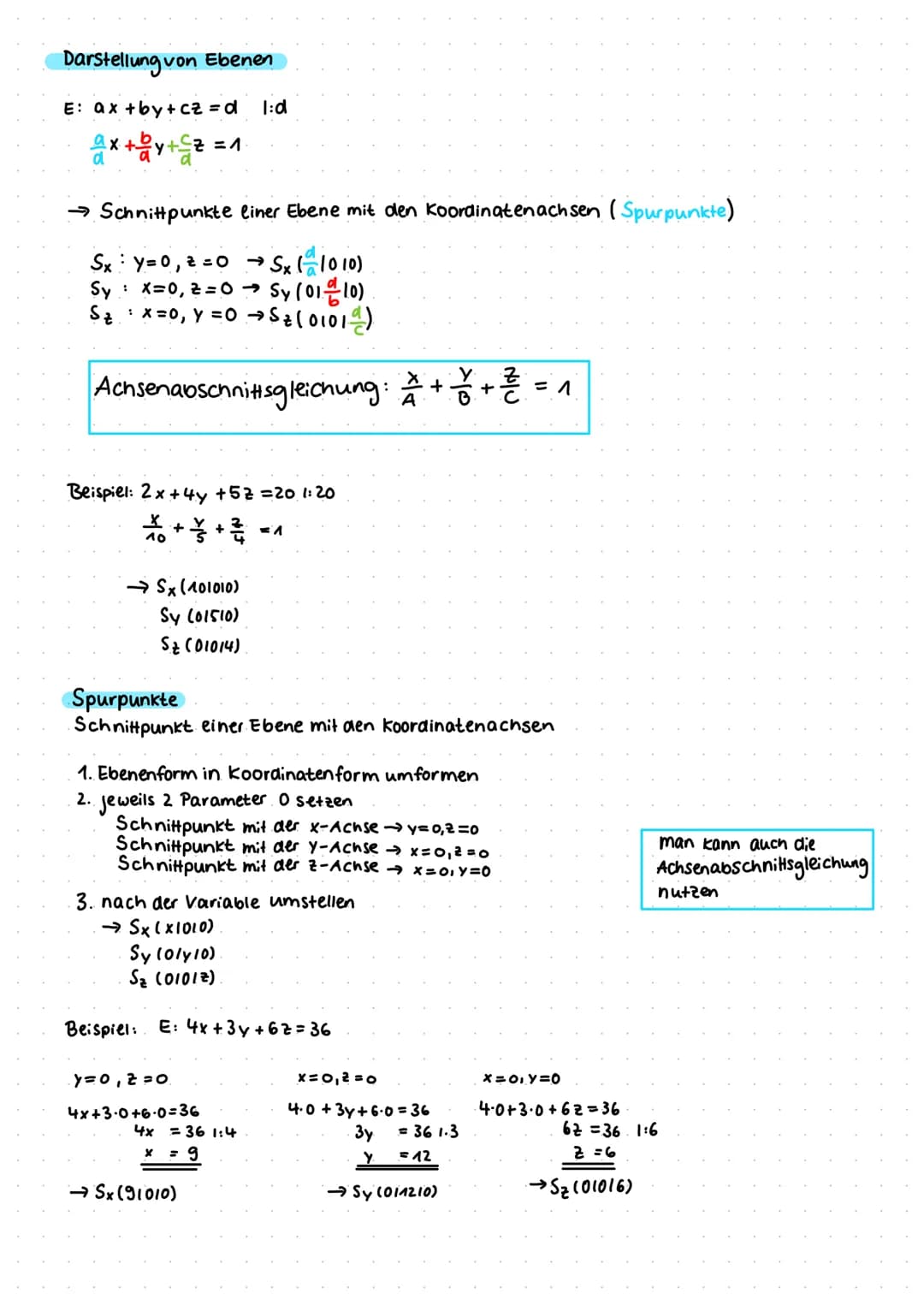

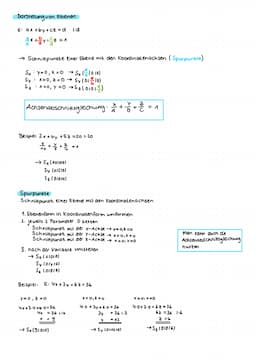

Spurpunkte

Spurpunkte sind die Schnittpunkte einer Ebene mit den Koordinatenachsen. Sie lassen sich wie folgt berechnen:

1. Bringe die Ebenengleichung in die Koordinatenform: ax + by + cz = d
2. Setze jeweils zwei Koordinaten auf Null und löse nach der dritten auf

Example: Für die Ebene E: 2x + 4y + 5z = 20 Sx (10, 0, 0): 2x = 20, x = 10 Sy (0, 5, 0): 4y = 20, y = 5 Sz (0, 0, 4): 5z = 20, z = 4

Highlight: Die Achsenabschnittsgleichung x/a + y/b + z/c = 1 kann als alternative Darstellung verwendet werden, wobei a, b und c die Koordinaten der Spurpunkte sind.

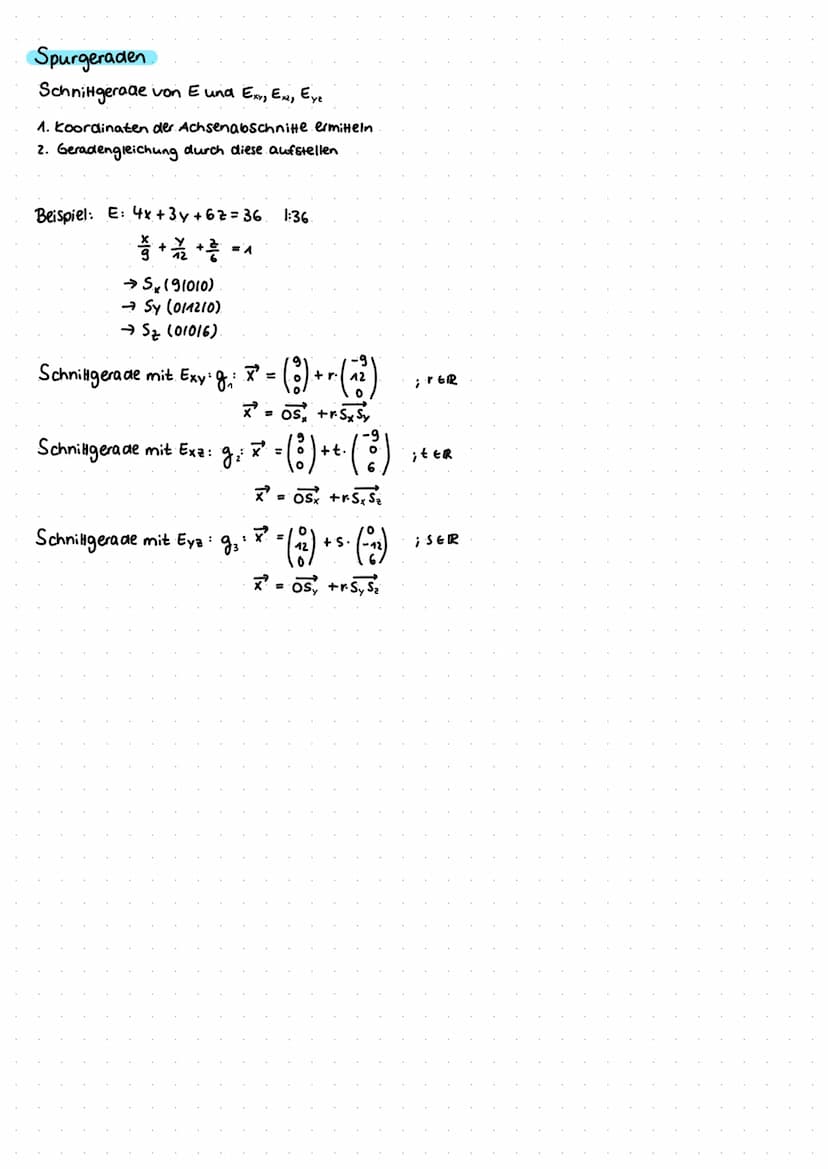

Spurgeraden

Spurgeraden sind die Schnittgeraden einer Ebene mit den Koordinatenebenen. Sie werden wie folgt bestimmt:

1. Berechne die Koordinaten der Achsenabschnitte (Spurpunkte)
2. Stelle die Geradengleichung durch diese Punkte auf

Example: Für die Ebene E: 4x + 3y + 6z = 36 Spurpunkte: Sx (9, 0, 0), Sy (0, 12, 0), Sz (0, 0, 6) Schnittgerade mit Exy: g1: x = 9 - 3/4r, y = 12 + 3/4r, z = 0 Schnittgerade mit Exz: g2: x = 9 - 3/2r, y = 0, z = 6 + 1/2r Schnittgerade mit Eyz: g3: x = 0, y = 12 - 2r, z = 6 + r

Die Berechnung von Spurpunkten und Spurgeraden ist besonders nützlich für die grafische Darstellung von Ebenen und hilft bei der Lösung komplexerer Aufgaben in der analytischen Geometrie.

Zusammenfassung und Anwendungen

In diesem Abschnitt werden die wichtigsten Konzepte zur Darstellung und Analyse von Ebenen im Raum zusammengefasst und ihre praktischen Anwendungen hervorgehoben.

1. Darstellungsformen von Ebenen:

   • Parameterform: E: x = a + r · b + s · c
   • Normalenform: E: $x - a$ · n = 0
   • Koordinatenform: E: ax + by + cz = d

2. Umwandlung zwischen den Formen:

   • Von Parameterform in Normalenform und Koordinatenform
   • Von Normalenform in Koordinatenform
   • Von Koordinatenform in Parameterform

3. Spurpunkte und Spurgeraden:

   • Spurpunkte als Schnittpunkte mit Koordinatenachsen
   • Spurgeraden als Schnittlinien mit Koordinatenebenen

Highlight: Die Fähigkeit, zwischen verschiedenen Darstellungsformen zu wechseln und Spurpunkte sowie Spurgeraden zu berechnen, ist entscheidend für die Analyse und Visualisierung von Ebenen im dreidimensionalen Raum.

Diese Konzepte finden Anwendung in verschiedenen Bereichen:

• In der Computergrafik zur Darstellung von 3D-Objekten
• In der Physik zur Beschreibung von Bewegungen und Kräften im Raum
• In der Ingenieurwissenschaft für die Konstruktion und Analyse von Strukturen

Example: Ein Ingenieur könnte die Ebenengleichung nutzen, um die Neigung einer Dachfläche zu beschreiben oder die Schnittlinie zweier Wände zu berechnen.

Das Verständnis und die Anwendung dieser Konzepte bilden eine solide Grundlage für weiterführende Themen in der analytischen Geometrie und verwandten Gebieten der Mathematik.

Page 5: Trace Lines and Intersections

The final page explores Spurgerade berechnen and the determination of intersection lines between planes and coordinate planes.

Definition: Trace lines are the intersections of a plane with coordinate planes (Exy, Exz, Eyz).

Example: For the plane 4x + 3y + 6z = 36, trace lines are calculated using axis intercepts and establishing line equations through these points.

Highlight: The process involves first finding trace points and then using these to construct the equations of trace lines.

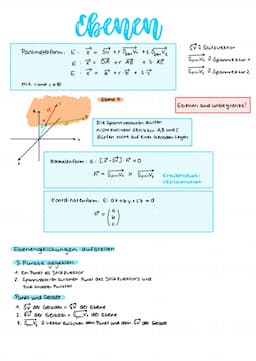

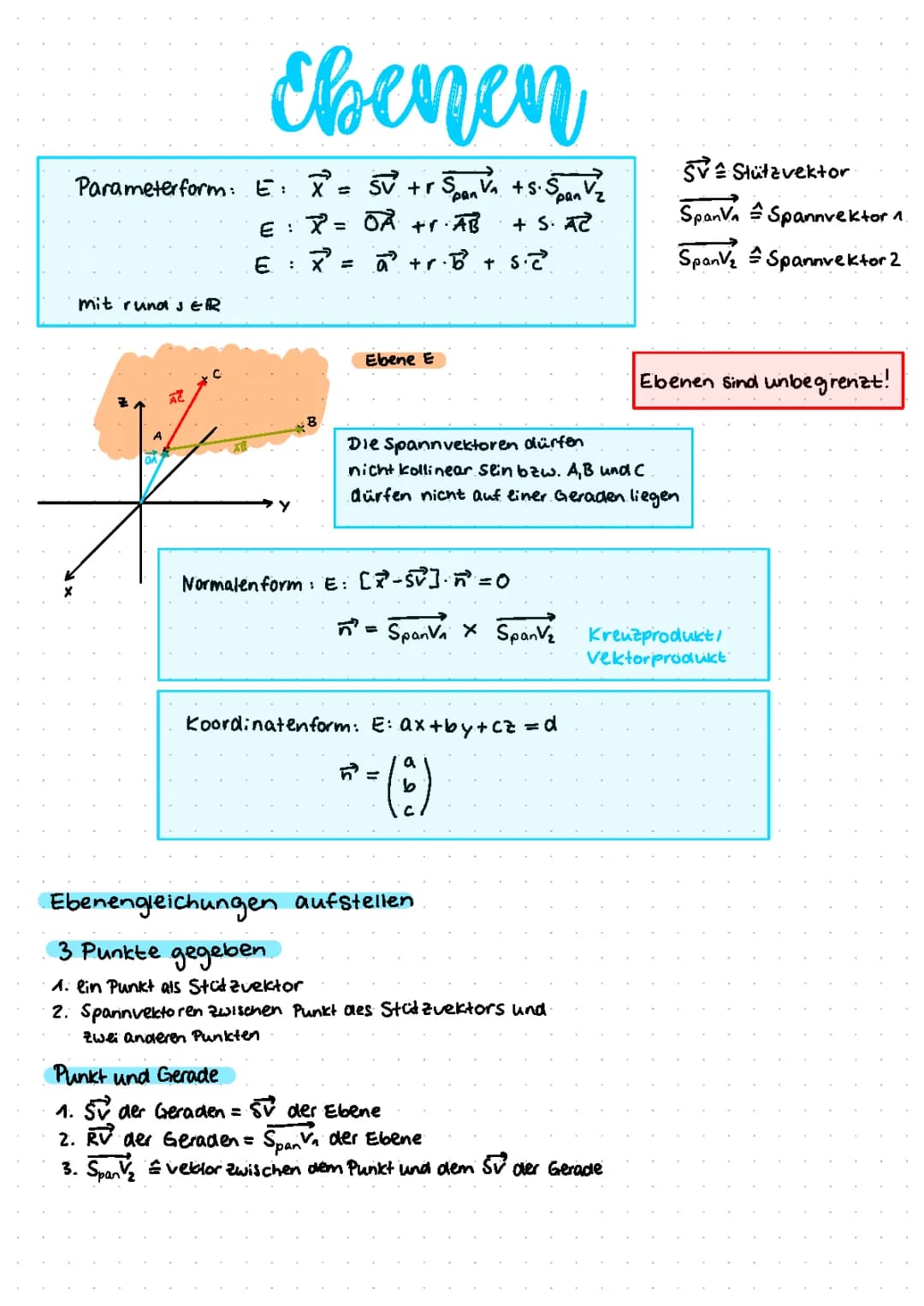

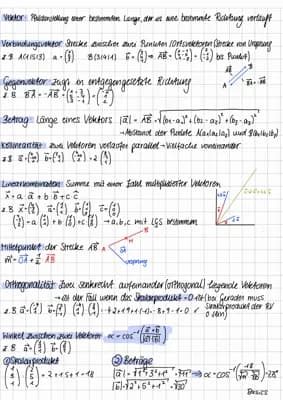

Grundlagen der Ebenengleichungen

Die Ebenengleichung in Parameterform ist eine grundlegende Darstellungsform für Ebenen im dreidimensionalen Raum. Sie basiert auf einem Stützvektor und zwei Spannvektoren, die die Ebene aufspannen.

Definition: Die Parameterform einer Ebene lautet: E: x = a + r · b + s · c, wobei a der Stützvektor und b und c die Spannvektoren sind.

Es ist wichtig zu beachten, dass die Spannvektoren nicht kollinear sein dürfen, d.h. die Punkte A, B und C, die zur Bestimmung der Vektoren verwendet werden, dürfen nicht auf einer Geraden liegen.

Die Normalenform einer Ebene verwendet den Normalenvektor, der senkrecht auf der Ebene steht.

Definition: Die Normalenform einer Ebene wird ausgedrückt als: E: $x - a$ · n = 0, wobei n der Normalenvektor ist.

Die Koordinatenform stellt die Ebene als lineare Gleichung in x, y und z dar.

Definition: Die Koordinatenform einer Ebene lautet: E: ax + by + cz = d

Um eine Ebenengleichung aufzustellen, gibt es verschiedene Möglichkeiten:

1. Aus drei gegebenen Punkten:

   • Wähle einen Punkt als Stützvektor
   • Bilde Spannvektoren zwischen dem Stützvektor und den anderen beiden Punkten

2. Aus einem Punkt und einer Geraden:

   • Der Stützvektor der Geraden wird zum Stützvektor der Ebene
   • Der Richtungsvektor der Geraden wird zum ersten Spannvektor
   • Bilde einen zweiten Spannvektor zwischen dem gegebenen Punkt und dem Stützvektor der Geraden

Highlight: Ebenen sind unbegrenzt und erstrecken sich in alle Richtungen!
