Grundlagen der Analytischen Geometrie und Vektorrechnung

Die Analytische Geometrie bildet einen fundamentalen Baustein der höheren Mathematik. Im Zentrum steht die Beschreibung geometrischer Objekte mithilfe von Vektoren und Koordinaten. Diese Analytische Geometrie Übersicht erklärt die wichtigsten Konzepte systematisch.

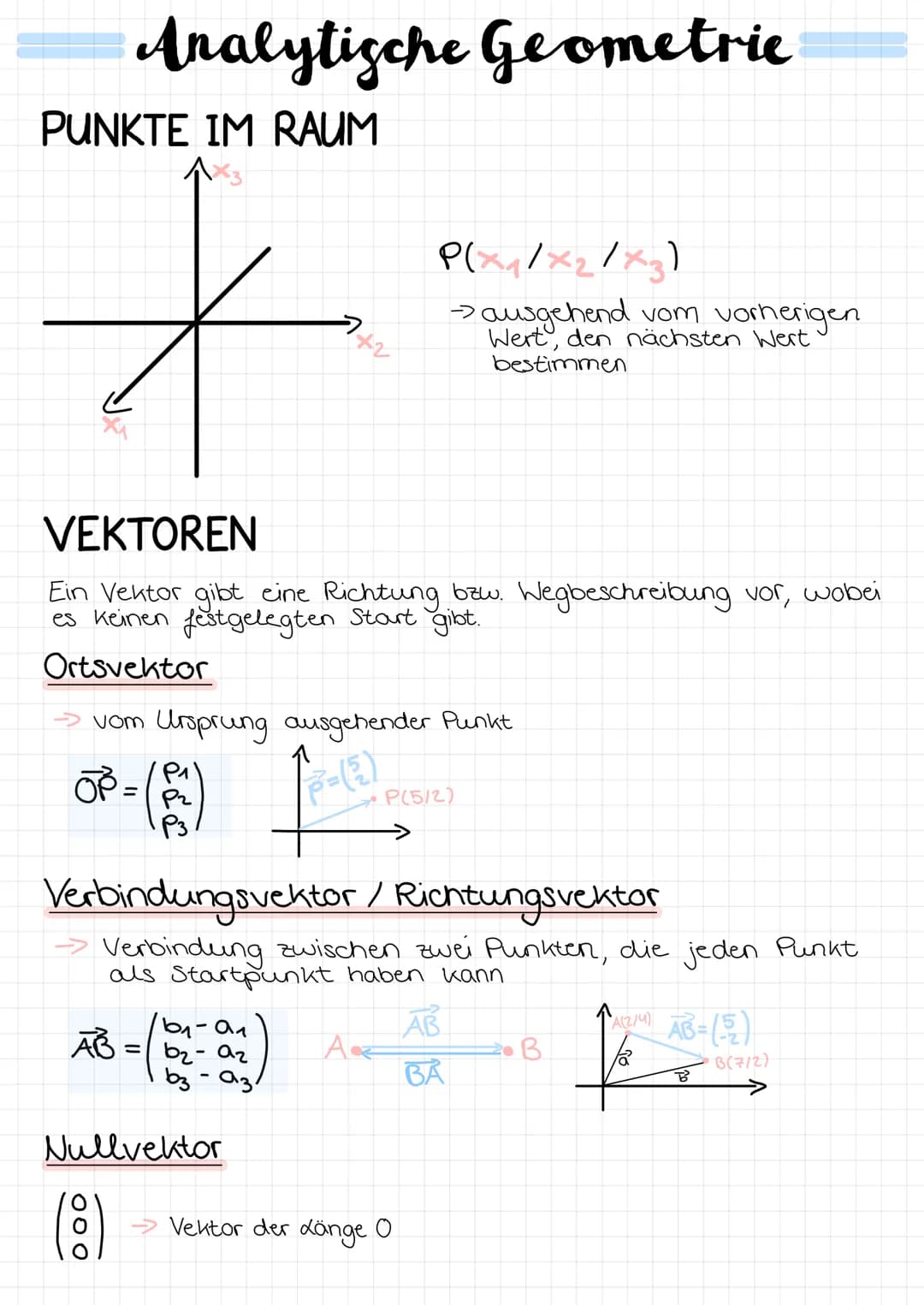

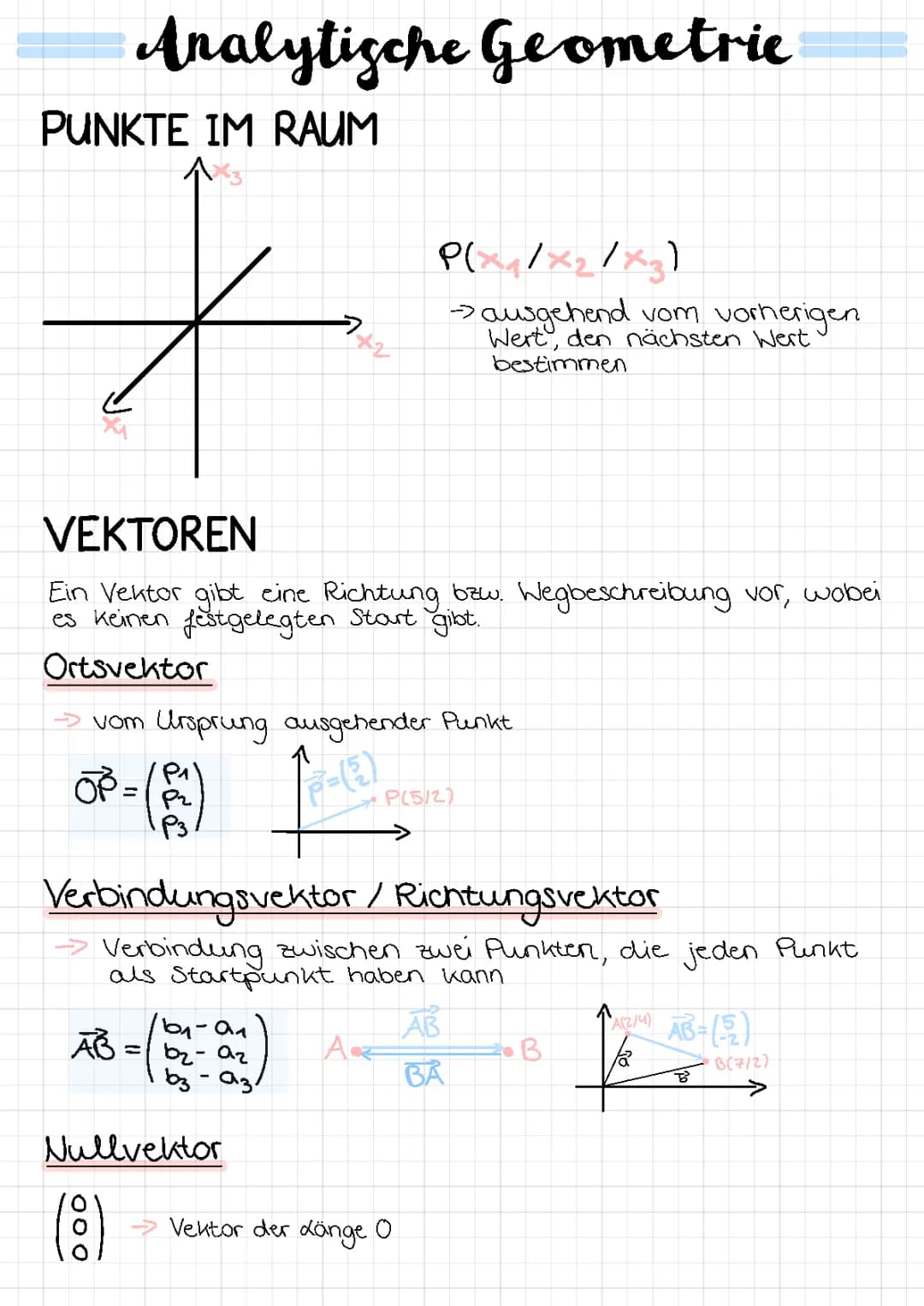

Vektoren sind die Grundbausteine der analytischen Geometrie. Ein Vektor beschreibt eine Richtung und Länge im Raum, wobei der Startpunkt beliebig gewählt werden kann. Besonders wichtig sind Ortsvektoren, die vom Koordinatenursprung ausgehen und einen Punkt im Raum eindeutig festlegen.

Definition: Ein Ortsvektor ist ein vom Koordinatenursprung ausgehender Vektor, der einen Punkt im Raum beschreibt. Er wird durch drei Koordinaten (x₁, x₂, x₃) dargestellt.

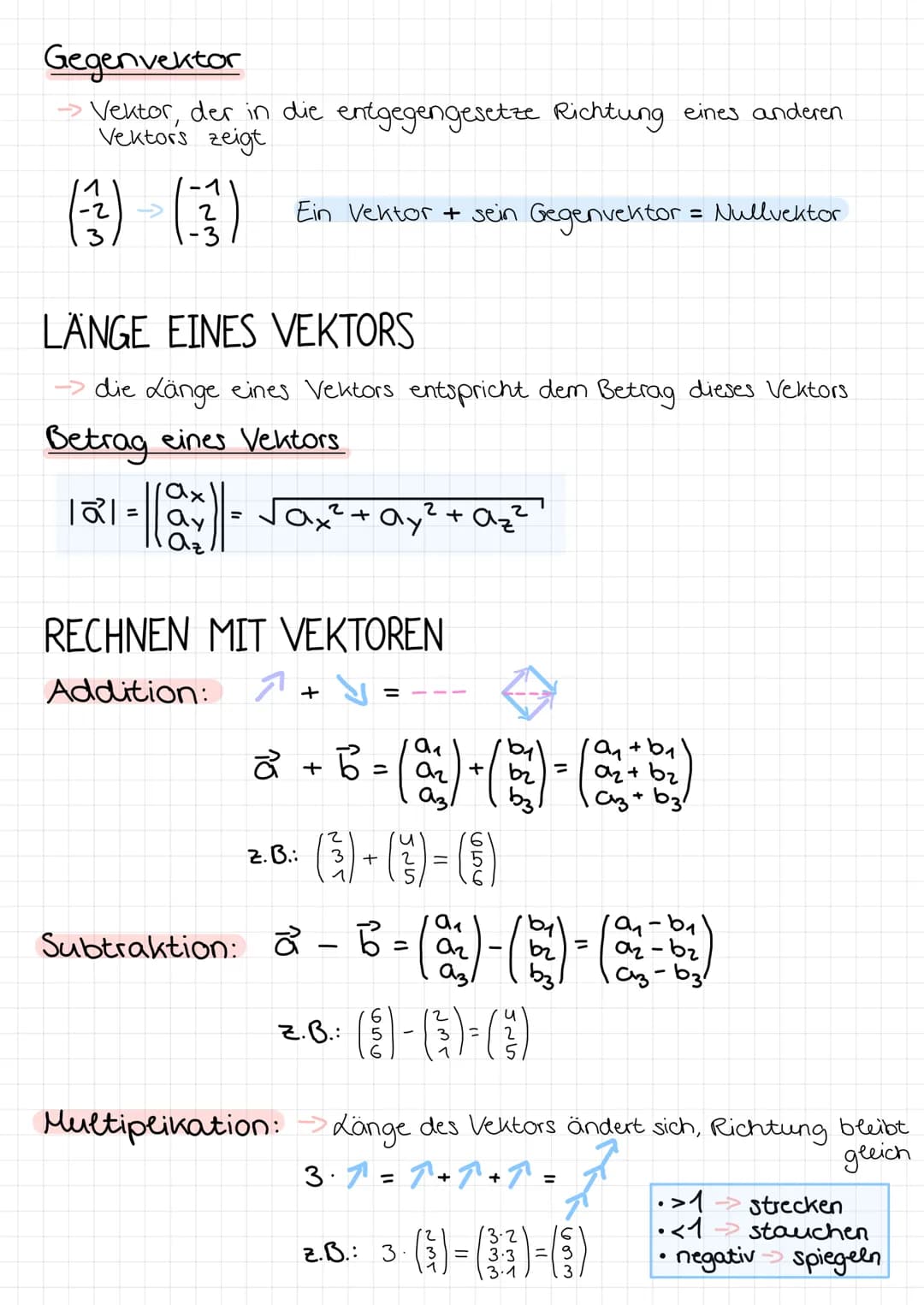

Die Vektorrechnung ermöglicht es uns, geometrische Probleme algebraisch zu lösen. Grundlegende Operationen sind die Addition und Subtraktion von Vektoren sowie die Multiplikation mit Skalaren. Bei der Addition werden die entsprechenden Komponenten addiert, bei der Subtraktion subtrahiert.

Fortgeschrittene Vektoroperationen

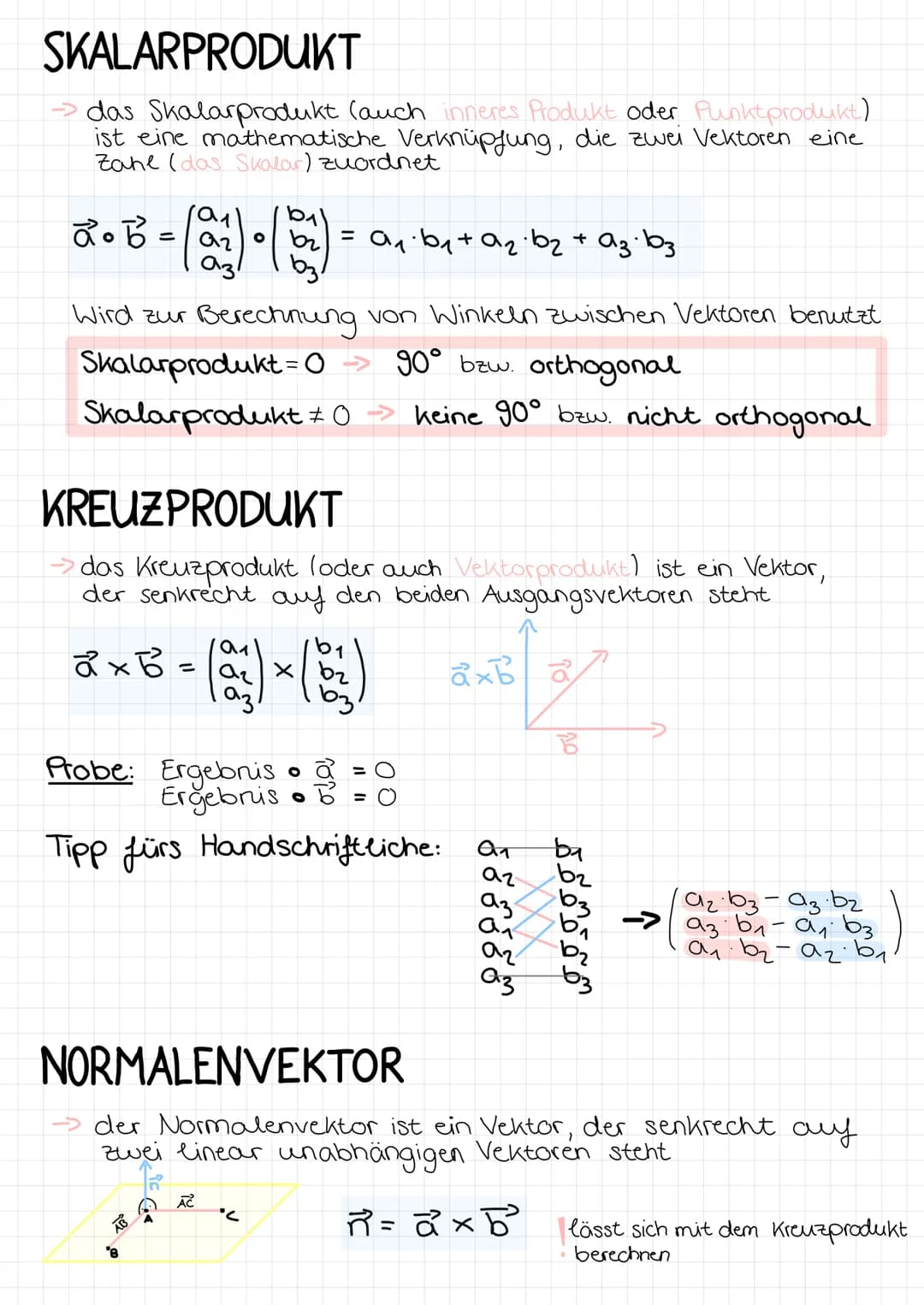

Das Skalarprodukt zweier Vektoren liefert eine Zahl und ist besonders wichtig für die Berechnung von Winkeln zwischen Vektoren. Ein Skalarprodukt von Null bedeutet, dass die Vektoren senkrecht aufeinander stehen.

Merke: Das Skalarprodukt zweier Vektoren a⃗ und b⃗ berechnet sich durch: a⃗ · b⃗ = a₁b₁ + a₂b₂ + a₃b₃

Das Kreuzprodukt hingegen erzeugt einen neuen Vektor, der senkrecht auf den beiden Ausgangsvektoren steht. Diese Operation ist fundamental für die Berechnung von Normalenvektoren und Flächeninhalten.

Der Normalenvektor spielt eine zentrale Rolle bei der Beschreibung von Ebenen. Er steht senkrecht auf der Ebene und lässt sich durch das Kreuzprodukt zweier richtungsweisender Vektoren der Ebene berechnen.

Koordinatenebenen und Raumgeometrie

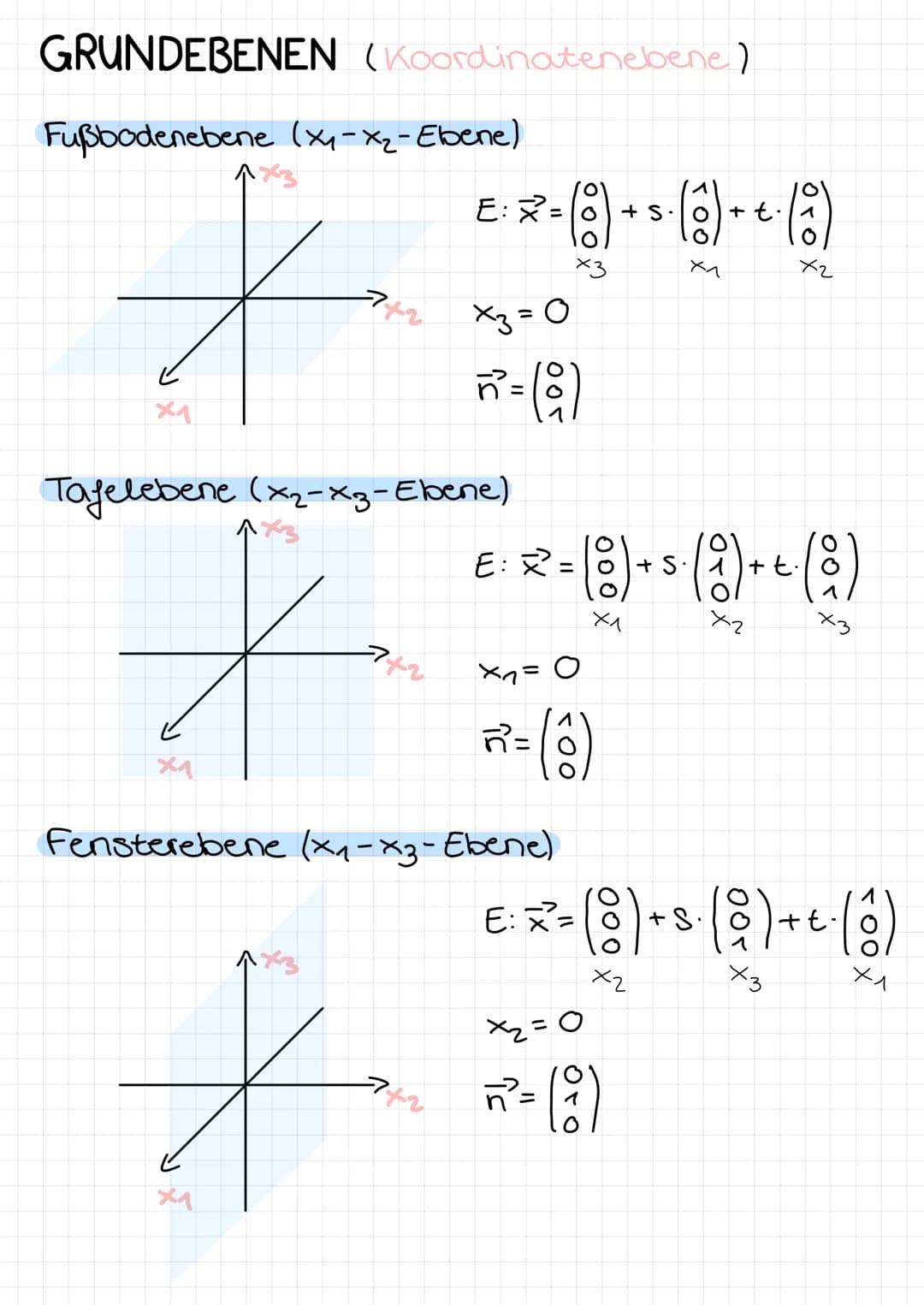

Die drei Grundebenen des Koordinatensystems - Fußbodenebene (x₁-x₂-Ebene), Tafelebene (x₂-x₃-Ebene) und Fensterebene (x₁-x₃-Ebene) - bilden die Basis für die räumliche Orientierung.

Beispiel: Die Fußbodenebene wird durch x₃=0 beschrieben und enthält alle Punkte mit den Koordinaten (x₁, x₂, 0).

Diese Grundebenen sind essentiell für das Verständnis der räumlichen Geometrie und die Lösung von Analytische Geometrie Aufgaben. Sie ermöglichen die systematische Untersuchung von Lagebeziehungen zwischen Punkten, Geraden und Ebenen.

Die Parameterdarstellung von Ebenen nutzt diese Konzepte und erlaubt es, jeden Punkt einer Ebene durch zwei Parameter s und t auszudrücken.

Anwendungen und Praxisbezug

Die Analytische Geometrie findet vielfältige Anwendungen in der Praxis. Von der 3D-Computergrafik bis zur Architektur werden die Konzepte täglich genutzt.

Highlight: Die Vektorrechnung ermöglicht die präzise Beschreibung von Bewegungen und Kräften in der Physik sowie die Modellierung von dreidimensionalen Objekten in der Computergrafik.

Für das Abitur sind besonders die Grundoperationen mit Vektoren, das Skalar- und Kreuzprodukt sowie die Ebenengleichungen relevant. Diese Konzepte bilden die Basis für komplexere Anwendungen und werden in der Analytische Geometrie Zusammenfassung Abitur häufig abgefragt.

Die Verbindung zwischen algebraischer Darstellung und geometrischer Interpretation macht die analytische Geometrie zu einem mächtigen Werkzeug der modernen Mathematik.

Grundlagen der Analytischen Geometrie: Geraden und ihre Eigenschaften

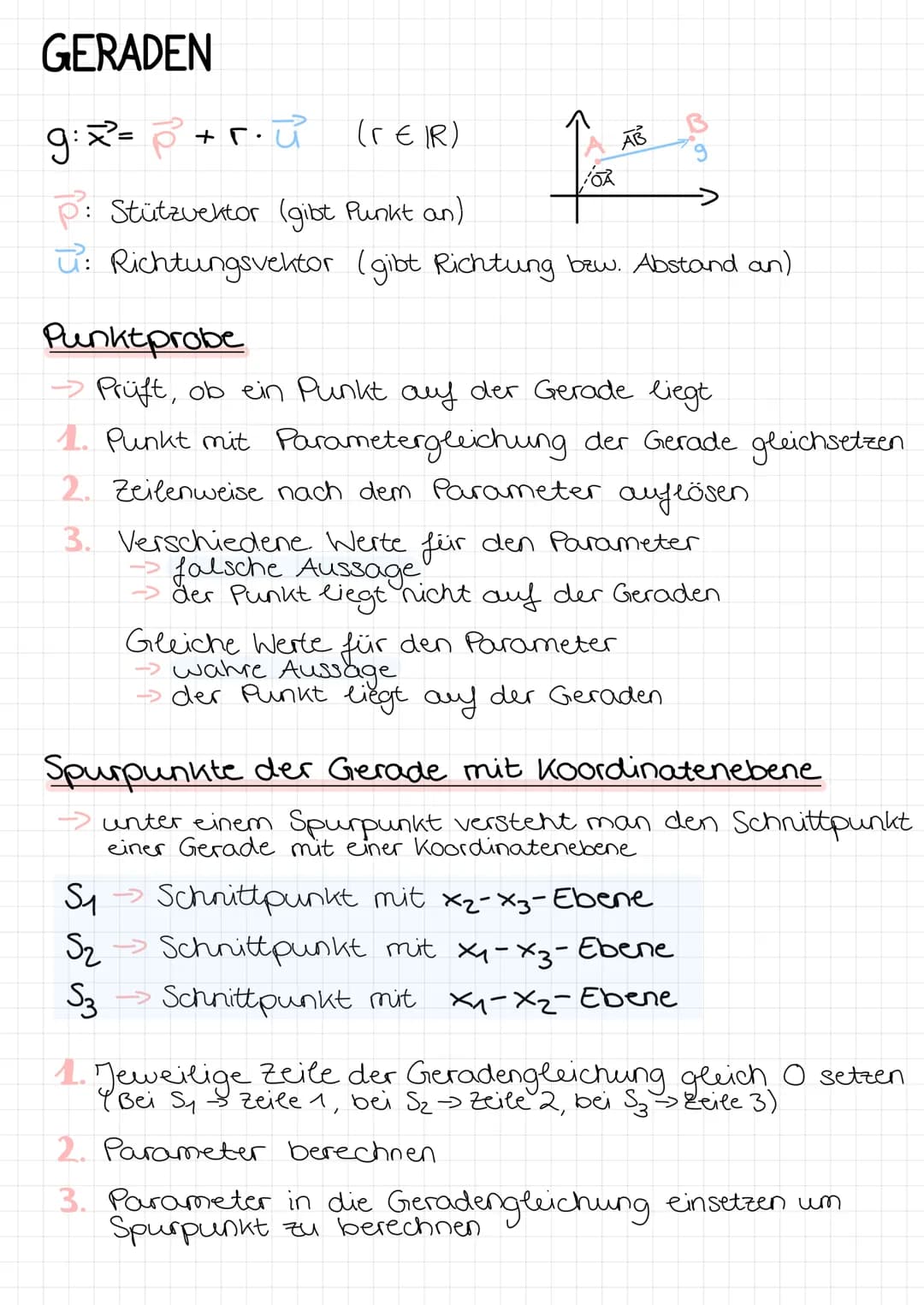

Die Analytische Geometrie beschäftigt sich grundlegend mit der mathematischen Beschreibung von Geraden im dreidimensionalen Raum. Eine Gerade wird durch die Parameterform x = p + r·u dargestellt, wobei p den Stützvektor und u den Richtungsvektor bezeichnet.

Definition: Der Stützvektor p gibt einen Punkt auf der Geraden an, während der Richtungsvektor u die Richtung und den Abstand bestimmt. Der Parameter r kann dabei alle reellen Zahlen annehmen.

Die Punktprobe ist ein wesentliches Verfahren zur Überprüfung, ob ein Punkt auf einer Geraden liegt. Dabei wird der zu prüfende Punkt in die Parametergleichung eingesetzt und zeilenweise nach dem Parameter aufgelöst. Ergeben sich für alle Koordinaten der gleiche Parameterwert, liegt der Punkt auf der Geraden.

Spurpunkte einer Geraden sind die Schnittpunkte mit den Koordinatenebenen. Für ihre Berechnung wird die entsprechende Koordinate gleich Null gesetzt und der Parameter bestimmt. S₁ bezeichnet den Schnittpunkt mit der x₂-x₃-Ebene, S₂ mit der x₁-x₃-Ebene und S₃ mit der x₁-x₂-Ebene.

Projektionen und Ebenendarstellung in der Analytischen Geometrie

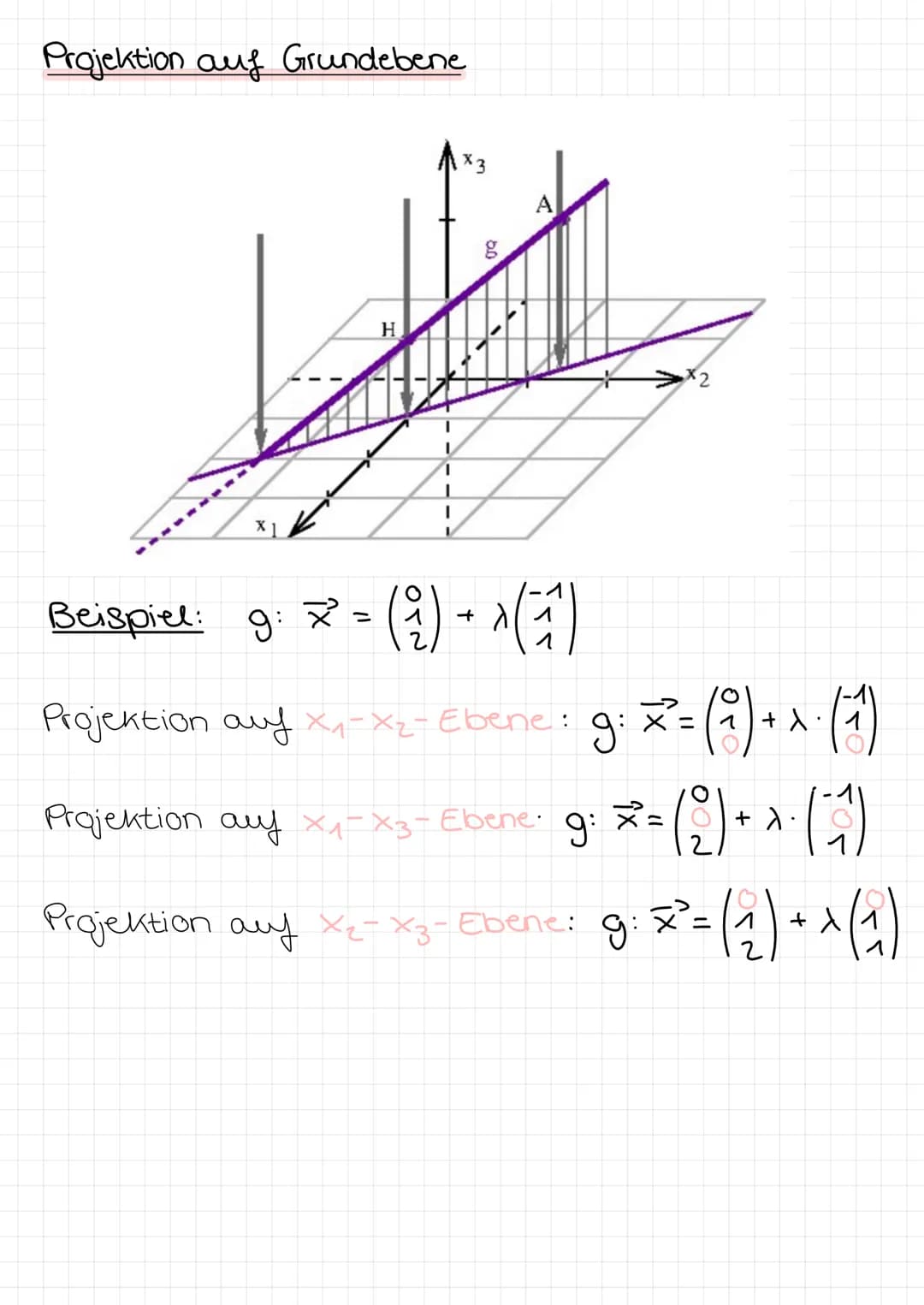

Die Analytische Geometrie Themen umfassen auch die Projektion von Geraden auf die Koordinatenebenen. Diese Projektionen sind wichtig für die räumliche Visualisierung und praktische Anwendungen.

Beispiel: Bei der Projektion einer Geraden g: x = p + r·u auf die x₁-x₂-Ebene wird die x₃-Komponente gleich Null gesetzt. Ähnlich verfährt man bei den anderen Koordinatenebenen.

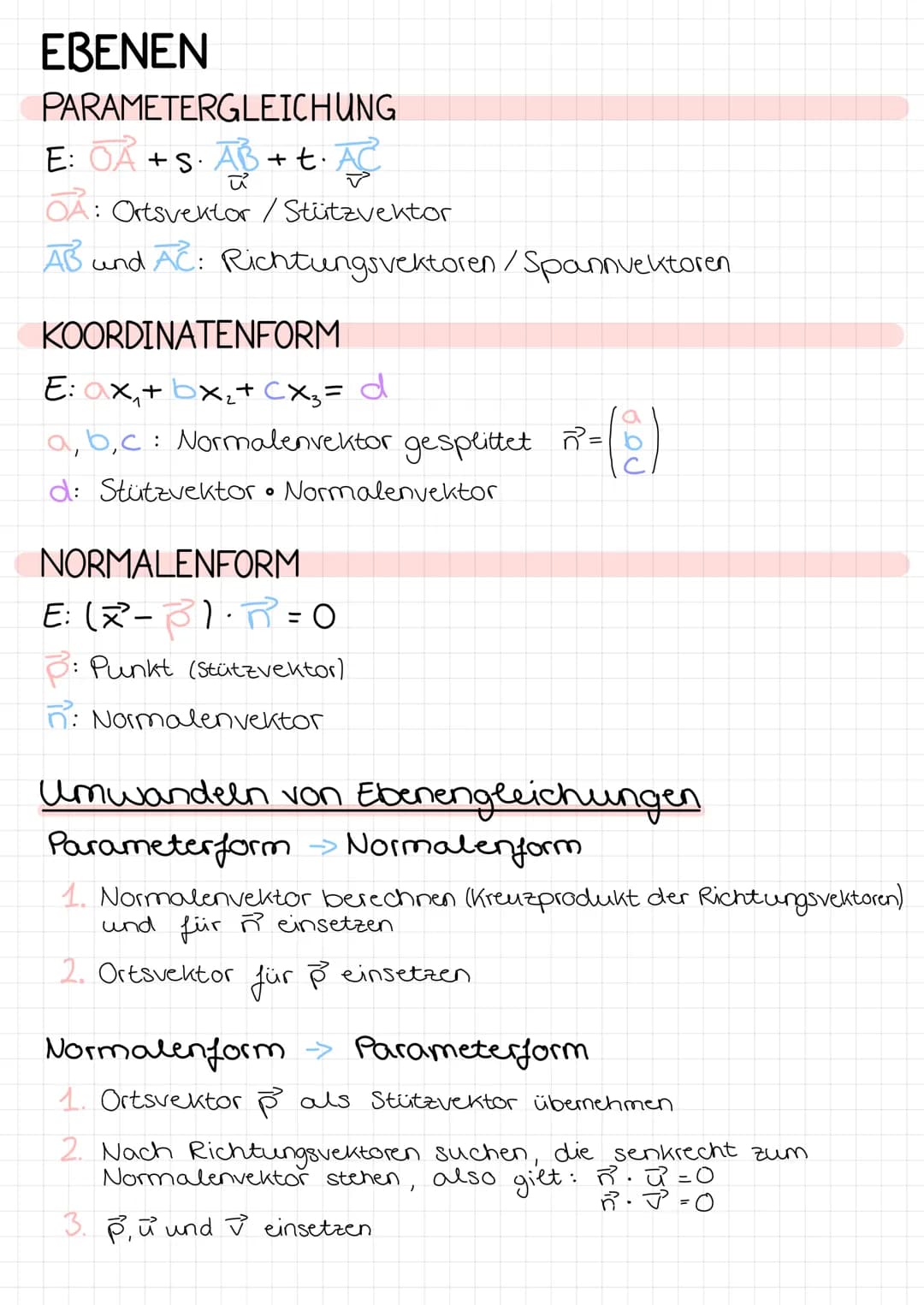

Ebenen können in verschiedenen Formen dargestellt werden. Die Parameterform E: OA + s·AB + t·AC verwendet einen Stützvektor OA und zwei Richtungsvektoren AB und AC. Die Koordinatenform ax₁ + bx₂ + cx₃ = d nutzt den Normalenvektor (a,b,c) und einen Stützpunkt.

Highlight: Die Normalenform einer Ebene $x-p$·n = 0 ist besonders anschaulich, da sie direkt den Normalenvektor n und einen Punkt P der Ebene verwendet.

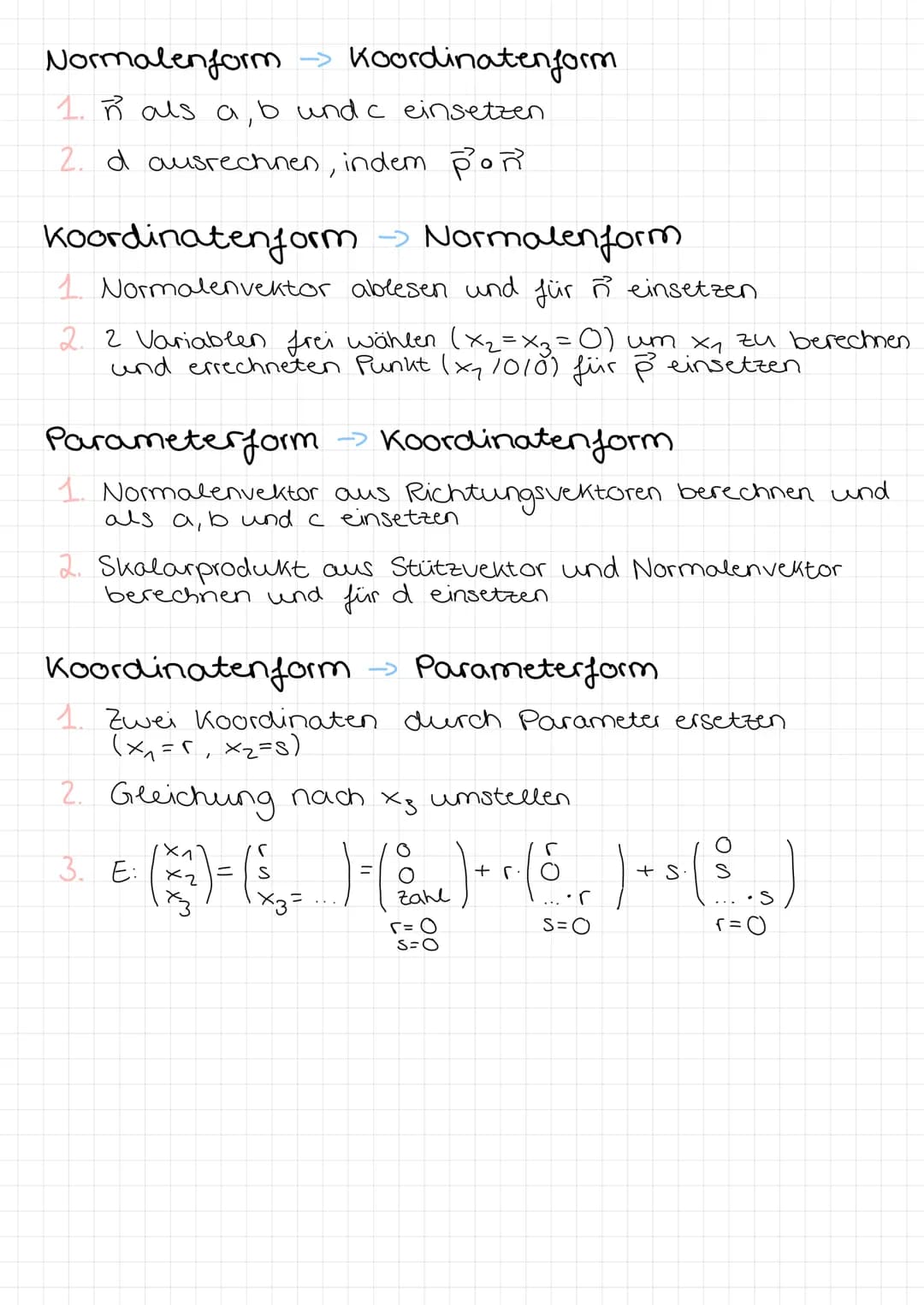

Umwandlung von Ebenengleichungen in der Analytische Geometrie Zusammenfassung

Die Umwandlung zwischen verschiedenen Darstellungsformen von Ebenen ist ein zentrales Thema der Analytische Geometrie Abitur Aufgaben. Von der Parameterform zur Normalenform gelangt man durch Berechnung des Normalenvektors als Kreuzprodukt der Richtungsvektoren.

Bei der Umwandlung von der Normalenform zur Parameterform wird der Stützvektor übernommen und zwei Richtungsvektoren gesucht, die senkrecht zum Normalenvektor stehen. Dies erfolgt durch Lösung der Gleichung n·v = 0.

Vokabular: Der Normalenvektor steht senkrecht auf der Ebene und bestimmt ihre Orientierung im Raum. Die Richtungsvektoren spannen die Ebene auf.

Die Koordinatenform lässt sich durch Ablesen des Normalenvektors und Berechnung der rechten Seite d in die Normalenform überführen. Der umgekehrte Weg erfolgt durch geeignete Wahl von Parametern.

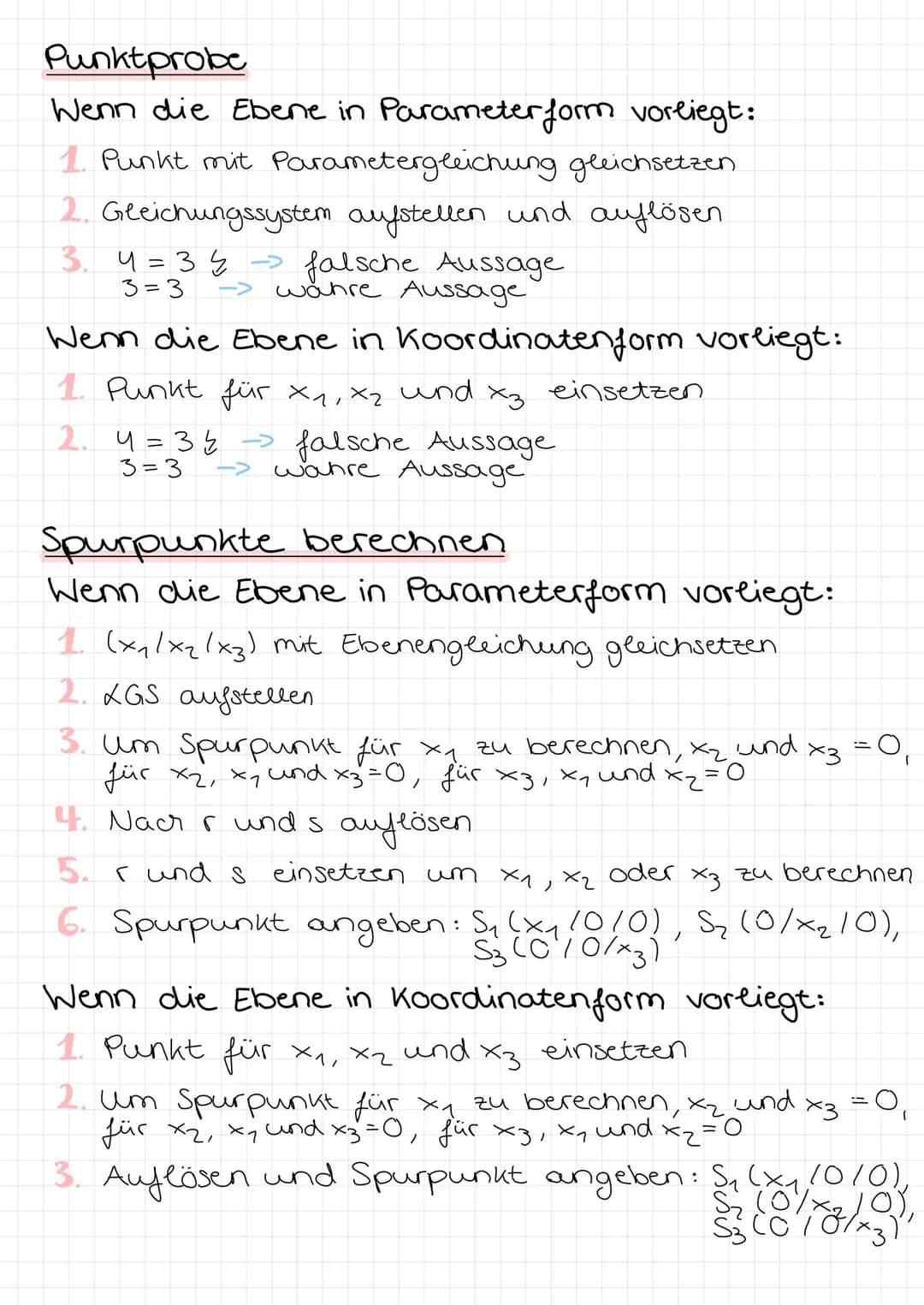

Punktprobe und Spurpunkte bei Ebenen

Die Analytische Geometrie Aufgaben mit Lösungen PDF behandelt häufig die Überprüfung von Punktlagen und die Berechnung von Spurpunkten. Bei der Punktprobe in Parameterform wird ein Gleichungssystem aufgestellt und gelöst.

Definition: Spurpunkte einer Ebene sind die Schnittpunkte mit den Koordinatenachsen. Sie werden durch Nullsetzen von jeweils zwei Koordinaten berechnet.

In der Koordinatenform erfolgt die Punktprobe durch direktes Einsetzen der Koordinaten. Die Spurpunkte werden durch systematisches Nullsetzen von Koordinaten ermittelt, wobei S₁(x₁,0,0), S₂(0,x₂,0) und S₃(0,0,x₃) die charakteristischen Formen sind.

Die Geometrie Oberstufe Zusammenfassung zeigt, dass diese Konzepte fundamental für das Verständnis räumlicher Beziehungen sind und in vielen praktischen Anwendungen, wie der Computer-Grafik oder der Architektur, Verwendung finden.

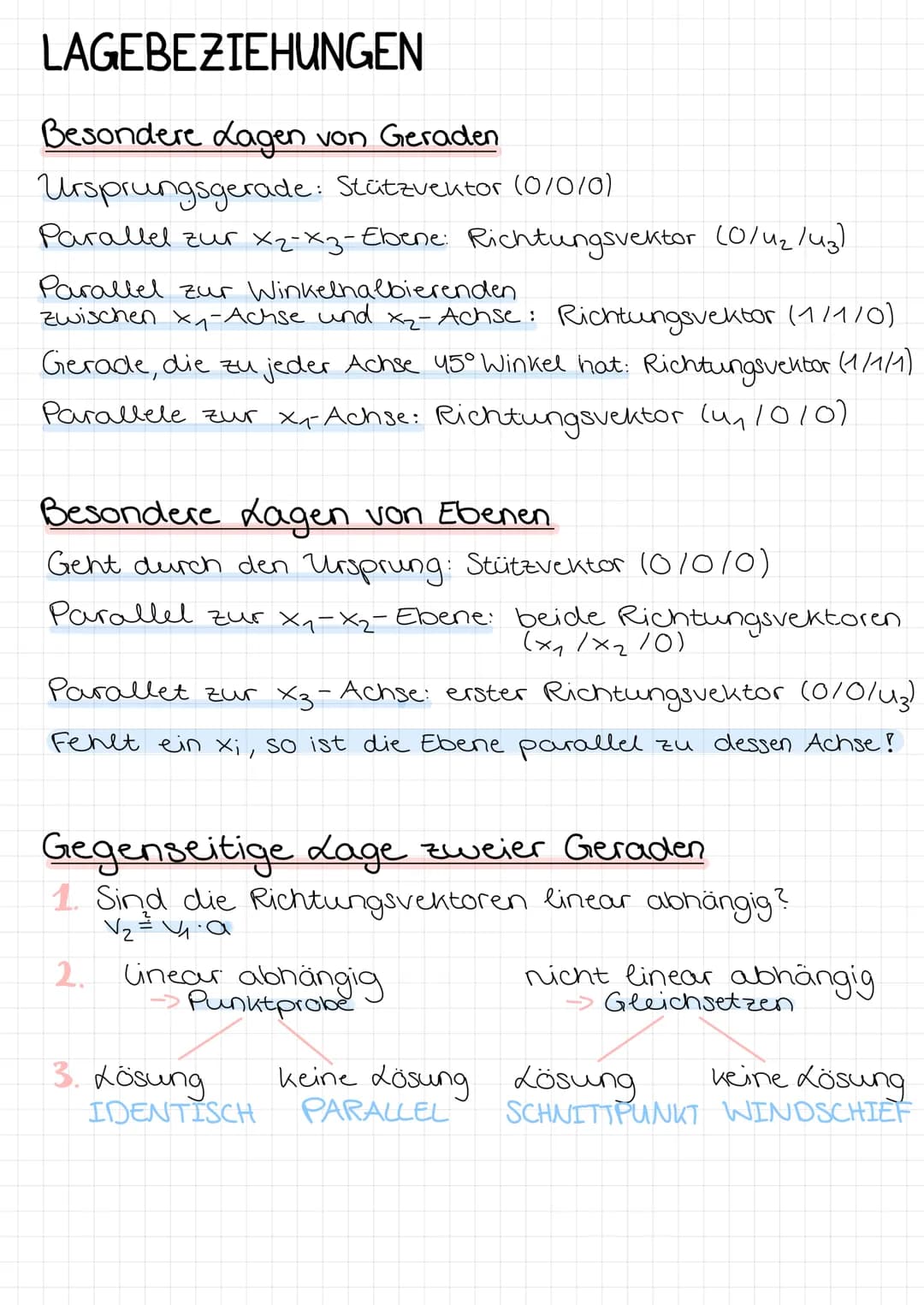

Lagebeziehungen in der Analytischen Geometrie

Die Analytische Geometrie beschäftigt sich intensiv mit den verschiedenen Lagebeziehungen von geometrischen Objekten im dreidimensionalen Raum. Besonders wichtig für das Abitur sind die Beziehungen zwischen Geraden und Ebenen, die sich durch spezifische mathematische Eigenschaften auszeichnen.

Bei Geraden unterscheiden wir mehrere besondere Lagen. Eine Ursprungsgerade verläuft immer durch den Koordinatenursprung $0/0/0$. Geraden, die parallel zur x₂-x₃-Ebene verlaufen, haben einen Richtungsvektor der Form (0/uz/uz). Besonders interessant sind auch Geraden, die zur Winkelhalbierenden zwischen x₁-Achse und x₂-Achse parallel sind - diese haben einen Richtungsvektor $1/1/0$.

Definition: Eine Ursprungsgerade ist eine Gerade, die durch den Koordinatenursprung $0/0/0$ verläuft und damit einen Stützvektor von $0/0/0$ besitzt.

Bei Ebenen gibt es ebenfalls charakteristische Lagen. Eine Ebene, die durch den Ursprung geht, hat stets den Stützvektor $0/0/0$. Ebenen parallel zur x₁-x₂-Ebene zeichnen sich durch zwei Richtungsvektoren aus, die beide die Form $x₁/x₂/0$ haben. Besonders wichtig für die Analytische Geometrie Abitur Aufgaben ist die Parallelität zur x₃-Achse, die sich durch einen ersten Richtungsvektor $0/0/u₃$ ausdrückt.

Gegenseitige Lagebeziehungen von Geraden

Die Untersuchung der gegenseitigen Lage zweier Geraden ist ein zentrales Thema der Analytische Geometrie Zusammenfassung. Der erste Schritt besteht in der Überprüfung der linearen Abhängigkeit der Richtungsvektoren. Sind diese linear abhängig $v₂ = v₁·a$, folgt eine Punktprobe zur weiteren Differenzierung.

Highlight: Bei der Untersuchung von Geraden gibt es drei mögliche Lagebeziehungen: identisch, parallel oder windschief (sich kreuzend).

Die Analyse führt zu drei möglichen Ergebnissen: Sind die Geraden identisch, parallel oder windschief zueinander? Bei linearer Abhängigkeit und erfolgreicher Punktprobe sind die Geraden identisch. Sind sie linear abhängig, aber die Punktprobe schlägt fehl, verlaufen sie parallel. Bei linear unabhängigen Richtungsvektoren muss durch Gleichsetzen geprüft werden, ob ein Schnittpunkt existiert.

Diese systematische Vorgehensweise ist besonders wichtig für Analytische Geometrie Aufgaben mit Lösungen PDF und bildet die Grundlage für komplexere Aufgabenstellungen im Mathe Abitur. Die Beherrschung dieser Konzepte ermöglicht es, auch anspruchsvolle Textaufgaben zur gegenseitigen Lage von Geraden zu lösen.
