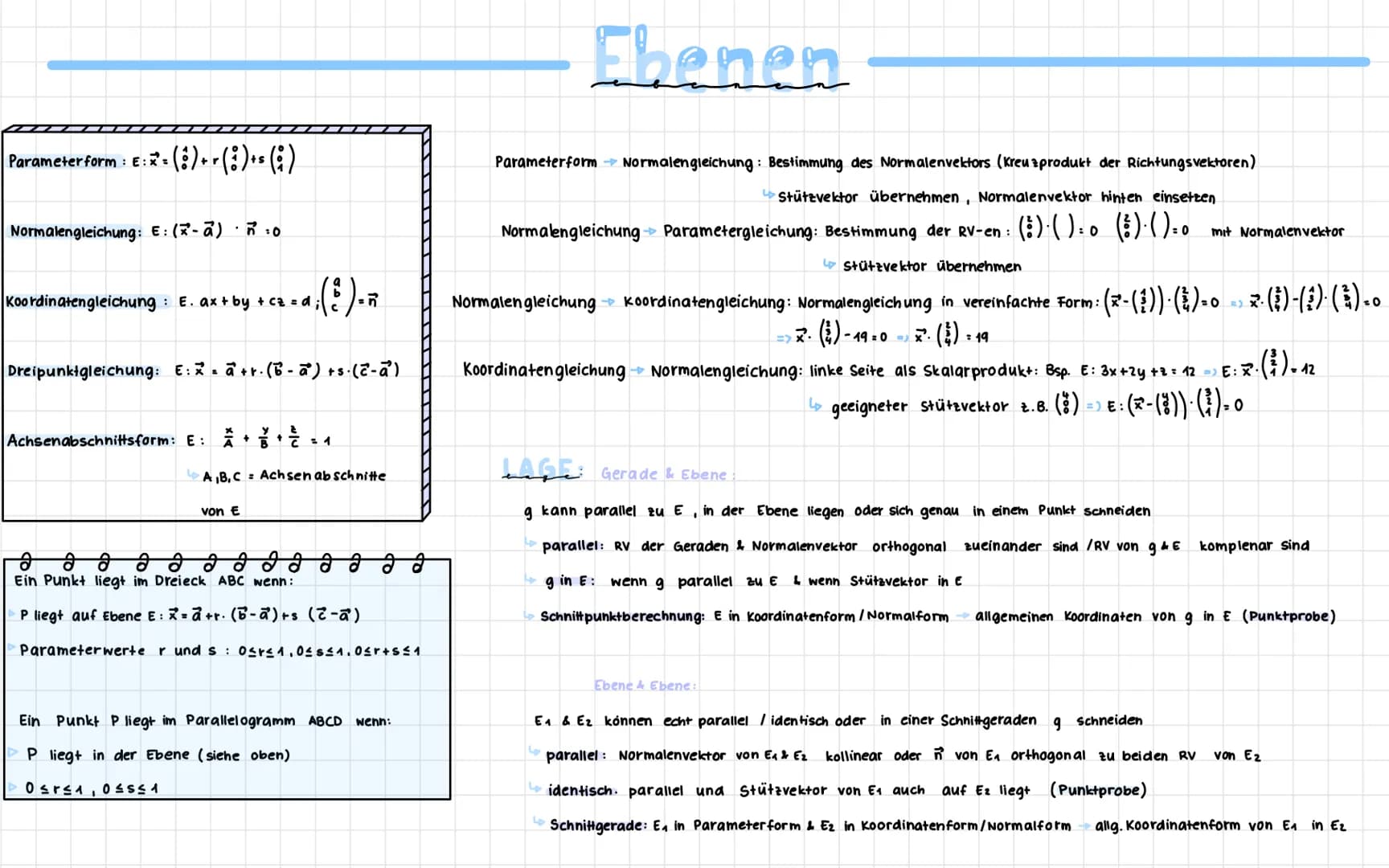

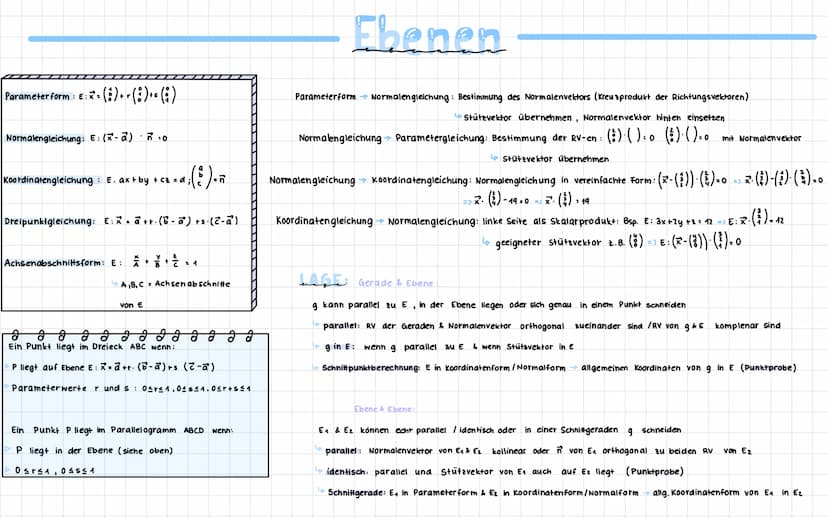

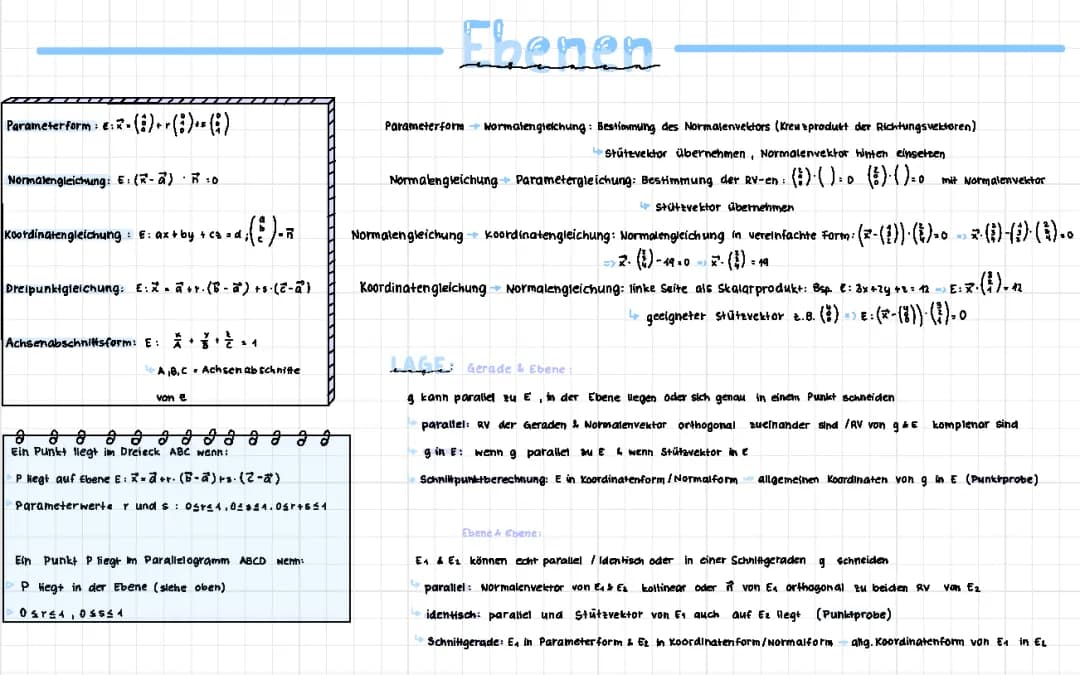

Grundformen von Ebenen

Die Ebene kann in verschiedenen mathematischen Formen dargestellt werden:

• Parameterform der Ebene: E: $\vec{x} = \vec{a} + r\vec{b} + s\vec{c}$
• Normalengleichung: E: $(\vec{x} - \vec{a}) \cdot \vec{n} = 0$
• Koordinatengleichung: E: $ax + by + cz = d$; mit $\vec{n} = \begin{pmatrix} a \\ b \\ c \end{pmatrix}$
• Dreipunktgleichung: E: $\vec{x} = \vec{a} + r(\vec{b} - \vec{a}) + s(\vec{c} - \vec{a})$
• Achsenabschnittsform: E: $\frac{x}{a} + \frac{y}{b} + \frac{z}{c} = 1$

Besondere Bedingungen: Ein Punkt liegt in einem Dreieck ABC, wenn seine Parameterwerte $r$ und $s$ folgende Bedingungen erfüllen: $0 \leq r \leq 1$, $0 \leq s \leq 1$ und $0 \leq r + s \leq 1$.

Für ein Parallelogramm ABCD gelten einfachere Bedingungen:

• $0 \leq r \leq 1$ und $0 \leq s \leq 1$

Umwandlungen zwischen den verschiedenen Darstellungsformen:

1. Parameterform in Normalenform:

   • Bestimme den Normalenvektor durch Kreuzprodukt der Richtungsvektoren
   • Übernimm den Stützvektor, setze den Normalenvektor ein

2. Normalenform in Parameterform:

   • Bestimme die Richtungsvektoren orthogonal zum Normalenvektor
   • Behalte den Stützvektor bei

3. Normalenform in Koordinatenform:

   • Vereinfache zu $\vec{x} \cdot \vec{n} = \vec{a} \cdot \vec{n}$
   • Schreibe als $ax + by + cz = d$

4. Koordinatenform in Normalenform:

   • Drücke die linke Seite als Skalarprodukt aus
   • Wähle einen geeigneten Stützvektor

Die Lagebeziehung zwischen Gerade und Ebene kann sein:

• Parallel: Richtungsvektor der Geraden und Normalenvektor sind orthogonal
• Gerade liegt in der Ebene: Parallel und Stützvektor liegt in der Ebene
• Schnitt in einem Punkt: Berechnung durch Einsetzen der Geradengleichung in die Ebenengleichung

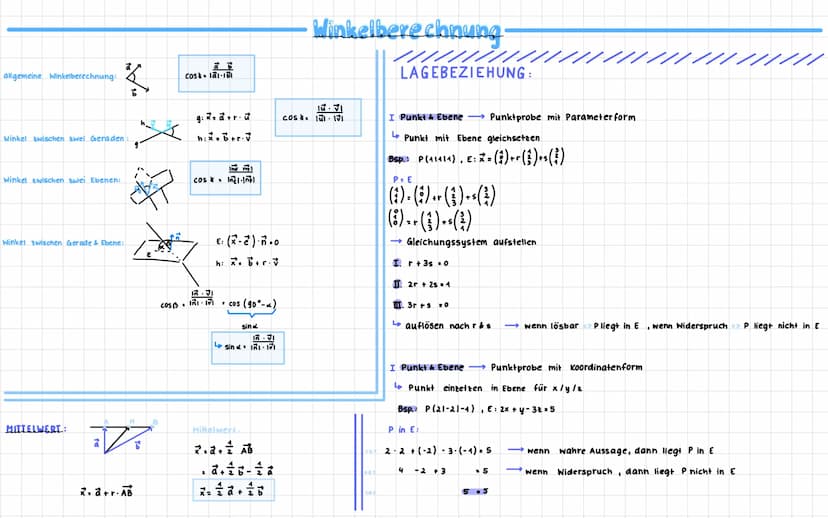

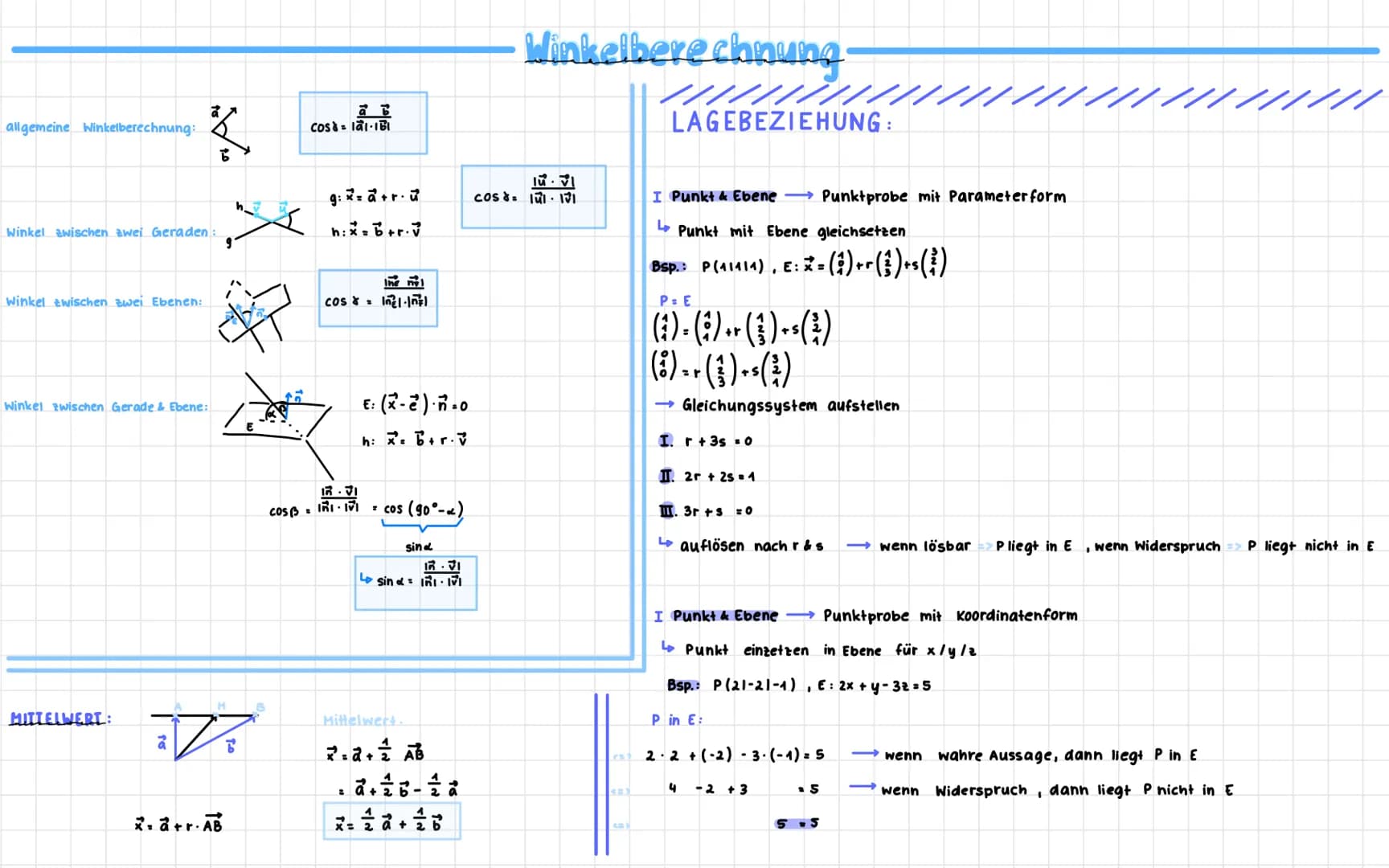

Winkelberechnung und Lagebeziehungen

Lagebeziehung zwischen Punkt und Ebene

Punktprobe mit Parameterform:

1. Punkt mit Ebene gleichsetzen
2. Gleichungssystem aufstellen und lösen
3. Ist das System lösbar → Punkt liegt in der Ebene
4. Ergibt sich ein Widerspruch → Punkt liegt nicht in der Ebene

Beispiel: P(1|1|4|4), E: $\vec{x} = \begin{pmatrix} 1 \\ 2 \\ 3 \\ 4 \end{pmatrix} + r\begin{pmatrix} 1 \\ 1 \\ 1 \\ 1 \end{pmatrix} + s\begin{pmatrix} 1 \\ 2 \\ 3 \\ 4 \end{pmatrix}$

Punktprobe mit Koordinatenform:

1. Punkt für x, y, z in die Ebenengleichung einsetzen
2. Wahre Aussage → Punkt liegt in der Ebene
3. Widerspruch → Punkt liegt nicht in der Ebene

Beispiel: P$2|-1|-1$, E: 2x + y - 3z = 5 2 · 2 + $-1$ - 3 · $-1$ = 5 4 - 1 + 3 = 6 ≠ 5 → P liegt nicht in E

Schlüsselformeln für Winkel: Die Winkelberechnung zwischen geometrischen Objekten ist entscheidend für die Bestimmung ihrer Lagebeziehungen und erfolgt über das Skalarprodukt ihrer charakteristischen Vektoren.

Winkelberechnung zwischen geometrischen Objekten:

1. Allgemeine Formel: $\cos \alpha = \frac{|\vec{a} \cdot \vec{b}|}{|\vec{a}| \cdot |\vec{b}|}$

2. Zwischen zwei Geraden: Für Geraden $\vec{g}: \vec{x} = \vec{a} + r\vec{u}$ und $\vec{h}: \vec{x} = \vec{b} + r\vec{v}$ $\cos \alpha = \frac{|\vec{u} \cdot \vec{v}|}{|\vec{u}| \cdot |\vec{v}|}$

3. Zwischen zwei Ebenen: $\cos \alpha = \frac{|\vec{n}_1 \cdot \vec{n}_2|}{|\vec{n}_1| \cdot |\vec{n}_2|}$

4. Zwischen Gerade und Ebene: Für Ebene E: $(\vec{x} - \vec{x}_0) \cdot \vec{n} = 0$ und Gerade $\vec{h}: \vec{x} = \vec{b} + r\vec{v}$ $\sin \alpha = \frac{|\vec{v} \cdot \vec{n}|}{|\vec{v}| \cdot |\vec{n}|}$

Mittelwertberechnung von Vektoren:

$\vec{x} = \vec{a} + r\vec{AB}$ $\vec{x} = \frac{\vec{a} + \vec{b}}{2}$ $\vec{x} = \frac{\vec{a}}{2} + \frac{\vec{b}}{2}$

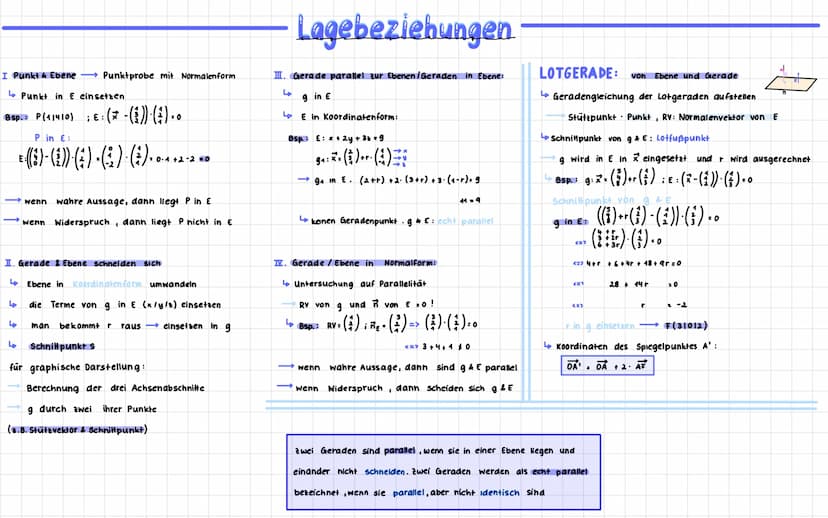

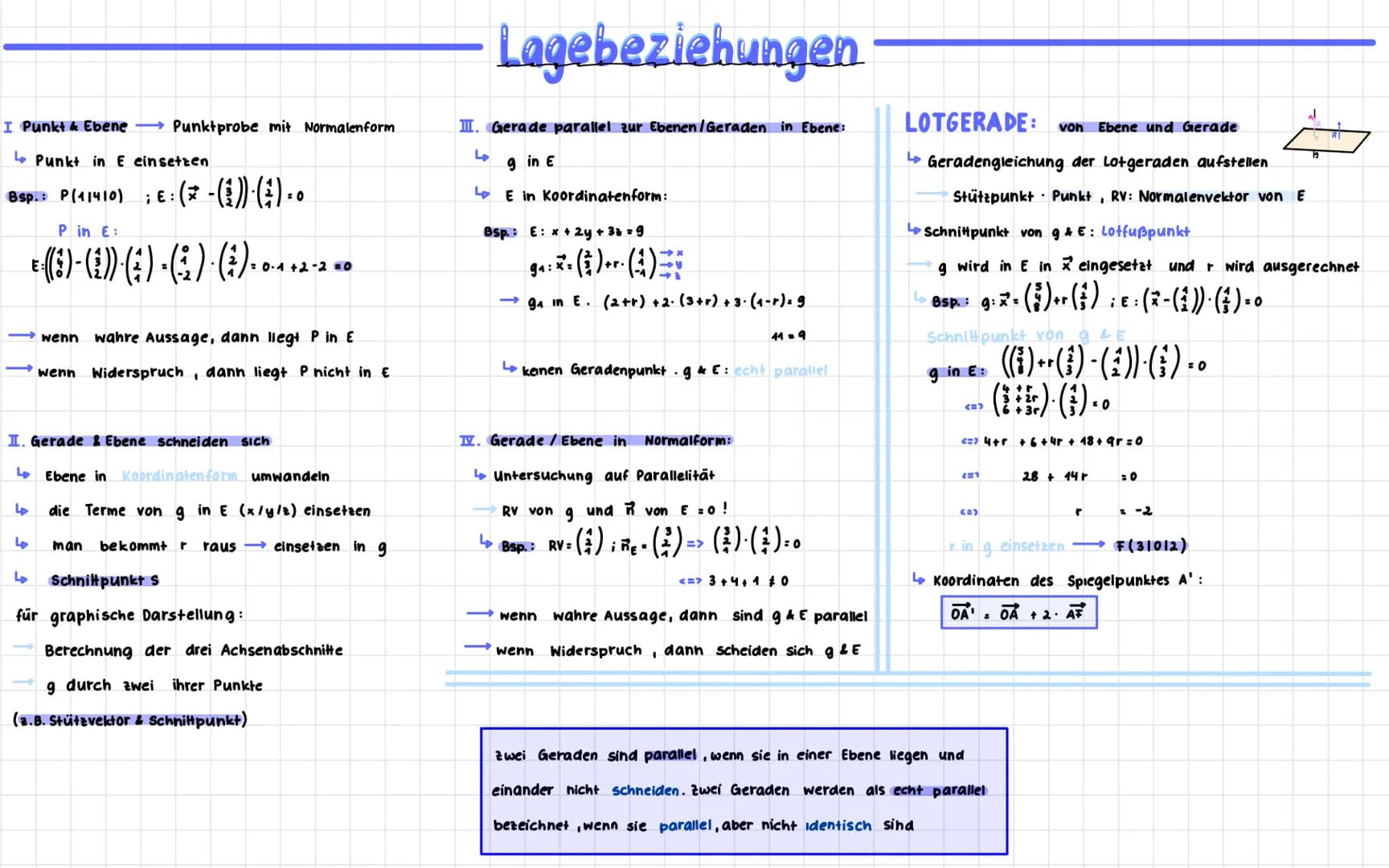

Punktprobe und Schnittpunktberechnung

Punktprobe mit Normalenform

1. Punkt in die Normalengleichung einsetzen
2. Wahre Aussage → Punkt liegt in der Ebene
3. Widerspruch → Punkt liegt nicht in der Ebene

Beispiel: P(1|4|0), E: $(\vec{x} - \begin{pmatrix} 1 \\ 4 \\ 0 \end{pmatrix}) \cdot \begin{pmatrix} -1 \\ 3 \\ 2 \end{pmatrix} = 0$

P in E: $(\begin{pmatrix} 1 \\ 4 \\ 0 \end{pmatrix} - \begin{pmatrix} 1 \\ 4 \\ 0 \end{pmatrix}) \cdot \begin{pmatrix} -1 \\ 3 \\ 2 \end{pmatrix} = 0$ $\begin{pmatrix} 0 \\ 0 \\ 0 \end{pmatrix} \cdot \begin{pmatrix} -1 \\ 3 \\ 2 \end{pmatrix} = 0$ → P liegt in E

Wichtige Methode: Die Berechnung des Schnittpunkts zwischen Gerade und Ebene ist einer der wichtigsten Schritte bei der Analyse von Lagebeziehungen im dreidimensionalen Raum.

Schnittpunktberechnung zwischen Gerade und Ebene

1. Ebene in Koordinatenform umwandeln
2. Geradengleichung in die Ebenengleichung einsetzen
3. Nach dem Parameter r auflösen
4. Parameterwert in die Geradengleichung einsetzen → Schnittpunkt S

Beispiel für die Schnittpunktberechnung: g: $\vec{x} = \begin{pmatrix} 2 \\ 1 \\ 1 \end{pmatrix} + r \begin{pmatrix} 1 \\ 1 \\ -2 \end{pmatrix}$ E: $(\vec{x} - \begin{pmatrix} 1 \\ 4 \\ 0 \end{pmatrix}) \cdot \begin{pmatrix} -1 \\ 3 \\ 2 \end{pmatrix} = 0$

Einsetzen und auflösen ergibt r = -2, Schnittpunkt F$0|-1|5$

Untersuchung auf Parallelität zwischen Gerade und Ebene

• Eine Gerade ist parallel zu einer Ebene, wenn der Richtungsvektor der Geraden orthogonal zum Normalenvektor der Ebene ist
• Mathematisch: $\vec{RV_g} \cdot \vec{n_E} = 0$

Beispiel: Richtungsvektor: $\begin{pmatrix} 1 \\ 2 \\ 3 \end{pmatrix}$ Normalenvektor: $\begin{pmatrix} 1 \\ 2 \\ -1 \end{pmatrix}$ Skalarprodukt: $1 + 4 - 3 = 2 \neq 0$ → nicht parallel

Definition paralleler Geraden

Zwei Geraden sind parallel, wenn:

• Sie in einer Ebene liegen
• Sie sich nicht schneiden
• Zwei Geraden sind "echt parallel", wenn sie parallel, aber nicht identisch sind

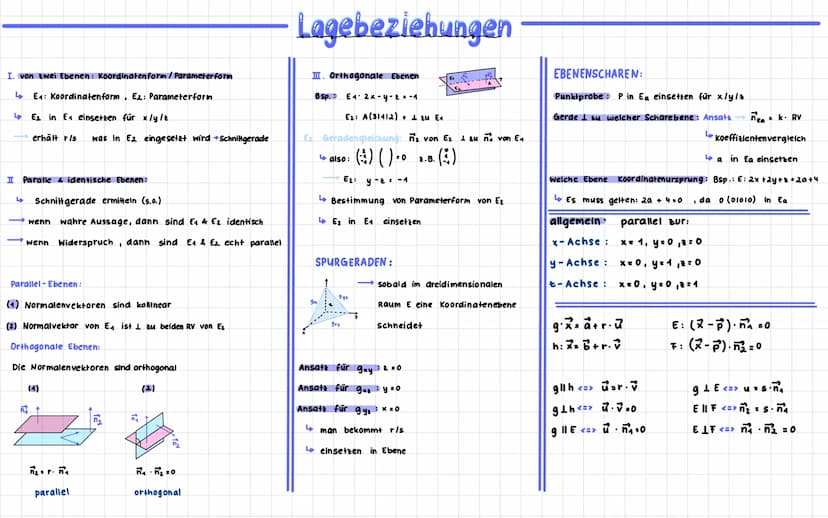

Schnittpunkt und Lagebeziehungen von Ebenen

Schnittpunkt von zwei Ebenen

1. E₁ in Koordinatenform, E₂ in Parameterform
2. E₂ in E₁ einsetzen für x, y, z
3. Parameter r und s bestimmen
4. In E₂ einsetzen → Schnittgerade

Methode zur Lagebestimmung: Um die Lagebeziehung Ebene Ebene zu bestimmen, untersucht man das Verhältnis ihrer Normalenvektoren und prüft, ob bestimmte Punkte in beiden Ebenen liegen.

Parallele und identische Ebenen

1. Schnittgerade ermitteln
2. Führt dies zu einer wahren Aussage → E₁ und E₂ identisch
3. Führt es zu einem Widerspruch → E₁ und E₂ echt parallel

Kennzeichen paralleler Ebenen:

• Normalenvektoren sind kollinear (proportional zueinander)
• Normalenvektor einer Ebene ist orthogonal zu beiden Richtungsvektoren der anderen Ebene

Orthogonale Ebenen

• Die Normalenvektoren stehen senkrecht aufeinander (Skalarprodukt = 0)

Beispiel: E₁: 2x - y - z = -1 E₂: Ebene durch A(3|4|2) orthogonal zu E₁

• Normalenvektor von E₂ muss orthogonal zu Normalenvektor von E₁ sein

Spurgeraden

• Spurgeraden sind die Schnittlinien einer Ebene mit den Koordinatenebenen
• Ansatz für g_xy: z = 0 in die Ebenengleichung einsetzen
• Ansatz für g_xz: y = 0 einsetzen
• Ansatz für g_yz: x = 0 einsetzen

Ebenenscharen

Eine Ebenenschar E_λ besteht aus unendlich vielen parallelen oder sich in einer Gerade schneidenden Ebenen:

• Punktprobe: P in E_λ einsetzen
• Orthogonalität: n_E_λ = k · RV_g
• Ursprungsebene: λ = 0, wenn Koordinatenursprung in der Ebene

Beispiel: E: 2x + 2y + z = 2λ + 4 Koordinatenursprung in E: 2λ + 4 = 0 → λ = -2

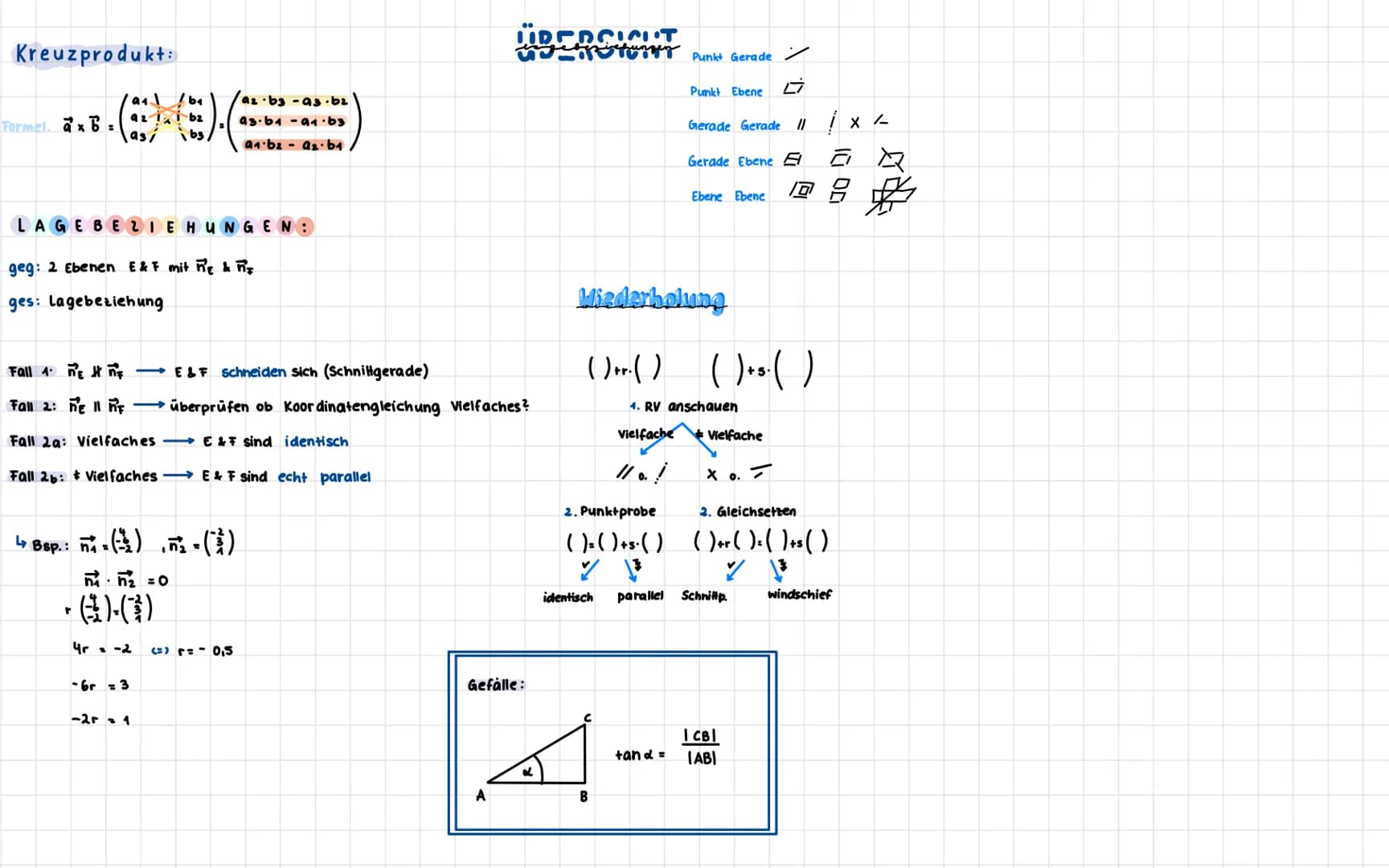

Kreuzprodukt und Lagebeziehungen

Kreuzprodukt

Formel: $\vec{a} \times \vec{b} = \begin{pmatrix} a_1 \\ a_2 \\ a_3 \end{pmatrix} \times \begin{pmatrix} b_1 \\ b_2 \\ b_3 \end{pmatrix} = \begin{pmatrix} a_2b_3 - a_3b_2 \\ a_3b_1 - a_1b_3 \\ a_1b_2 - a_2b_1 \end{pmatrix}$

Entscheidende Formel: Das Kreuzprodukt liefert einen Vektor, der senkrecht auf zwei gegebenen Vektoren steht. Diese Normalenvektor Formel ist fundamental für die Umwandlung von Parameterform in Normalenform einer Ebene.

Lagebeziehungen zwischen Ebenen

Gegeben: Zwei Ebenen E und F mit Normalenvektoren $\vec{n_E}$ und $\vec{n_F}$ Gesucht: Lagebeziehung

Fall 1: $\vec{n_E} \times \vec{n_F} \neq \vec{0}$

• E und F schneiden sich in einer Schnittgeraden

Fall 2: $\vec{n_E} \parallel \vec{n_F}$

• Überprüfen, ob die Koordinatengleichungen ein Vielfaches voneinander sind
  • Fall 2a: Vielfache voneinander → E und F sind identisch
  • Fall 2b: Kein Vielfaches → E und F sind echt parallel

Beispiel: $\vec{n_1} = \begin{pmatrix} 1 \\ 2 \\ 4 \end{pmatrix}$, $\vec{n_2} = \begin{pmatrix} -0,5 \\ -1 \\ -2 \end{pmatrix}$

Prüfung auf Kollinearität: $\begin{pmatrix} 1 \\ 2 \\ 4 \end{pmatrix} = r \cdot \begin{pmatrix} -0,5 \\ -1 \\ -2 \end{pmatrix}$

Dies führt zu den Gleichungen:

• 1 = r · $-0,5$
• 2 = r · $-1$
• 4 = r · $-2$

Alle Gleichungen führen zu r = -2, daher sind die Normalenvektoren kollinear.

Systematische Übersicht aller Lagebeziehungen

Die Lagebeziehungen zwischen verschiedenen geometrischen Objekten lassen sich wie folgt kategorisieren:

1. Punkt - Gerade: Punkt liegt auf oder nicht auf der Geraden
2. Punkt - Ebene: Punkt liegt in oder nicht in der Ebene
3. Gerade - Gerade: parallel, identisch, schneidend oder windschief
4. Gerade - Ebene: parallel, in der Ebene liegend oder schneidend
5. Ebene - Ebene: parallel, identisch oder schneidend in einer Geraden

Gefälle

Die Steigung (Gefälle) wird berechnet als: $\tan \alpha = \frac{|CB|}{|AB|}$

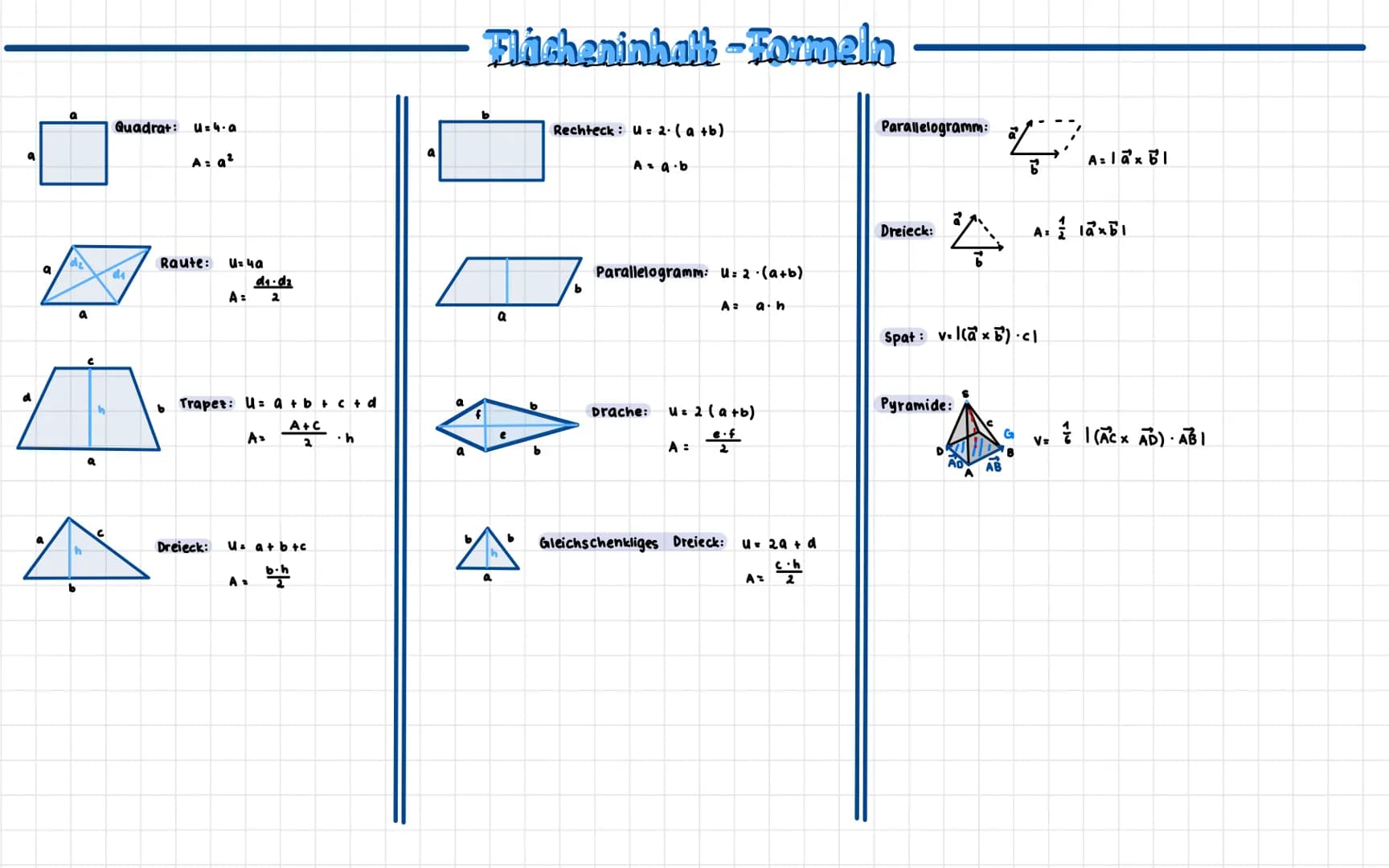

Flächeninhalt-Formeln

Quadrat

• Umfang: U = 4a
• Flächeninhalt: A = a²

Rechteck

• Umfang: U = 2$a+b$
• Flächeninhalt: A = ab

Parallelogramm

• Umfang: U = 2$a+b$
• Flächeninhalt: A = a·h = |a×b|

Vektorrechnung in der Flächenberechnung: Der Flächeninhalt eines Parallelogramms kann als Betrag des Kreuzprodukts seiner Seitenvektoren |a×b| berechnet werden. Diese Methode verbindet die Vektorrechnung mit der Flächenberechnung und ist besonders nützlich in der analytischen Geometrie.

Dreieck

• Umfang: U = a+b+c
• Flächeninhalt: A = $\frac{c·h}{2}$ = $\frac{|a×b|}{2}$

Gleichschenkliges Dreieck

• Umfang: U = 2a+c

Raute

• Umfang: U = 4a
• Flächeninhalt: A = $\frac{d_1·d_2}{2}$, wobei d₁ und d₂ die Diagonalen sind

Trapez

• Umfang: U = a+b+c+d
• Flächeninhalt: A = $\frac{a+c}{2}$·h, wobei a und c die parallelen Seiten sind

Drache

• Umfang: U = 2$a+b$
• Flächeninhalt: A = $\frac{d_1·d_2}{2}$, wobei d₁ und d₂ die Diagonalen sind

Dreidimensionale Körper

Spat

• Volumen: V = |(a×b)·c|, wobei a, b und c die drei Kantenvektoren sind

Pyramide

• Volumen: V = $\frac{G·h}{3}$, wobei G die Grundfläche und h die Höhe ist
