Graphisches Ableiten: Eine umfassende Anleitung für Schüler

Die Methode des graphischen Ableitens ermöglicht es, den Verlauf der Ableitungsfunktion f'(x) anhand des Graphen der Ursprungsfunktion f(x) zu visualisieren. Diese Technik ist besonders nützlich, um ein tieferes Verständnis für die Beziehung zwischen einer Funktion und ihrer Ableitung zu entwickeln.

  • Grundprinzipien des graphischen Ableitens
  • Schritt-für-Schritt-Anleitung zur Konstruktion der Ableitungsfunktion
  • Analyse von Steigungen, Extrempunkten und Wendepunkten
  • Visuelle Darstellung der Beziehung zwischen f(x) und f'(x)

23.2.2021

3929

Graphischer Ableiten Allgemeine Fakten Dort wo der Graph von fex) keine Sleigung hat, hat der Graph von f'(x) seine Nullstellen • In den Ber

Öffnen

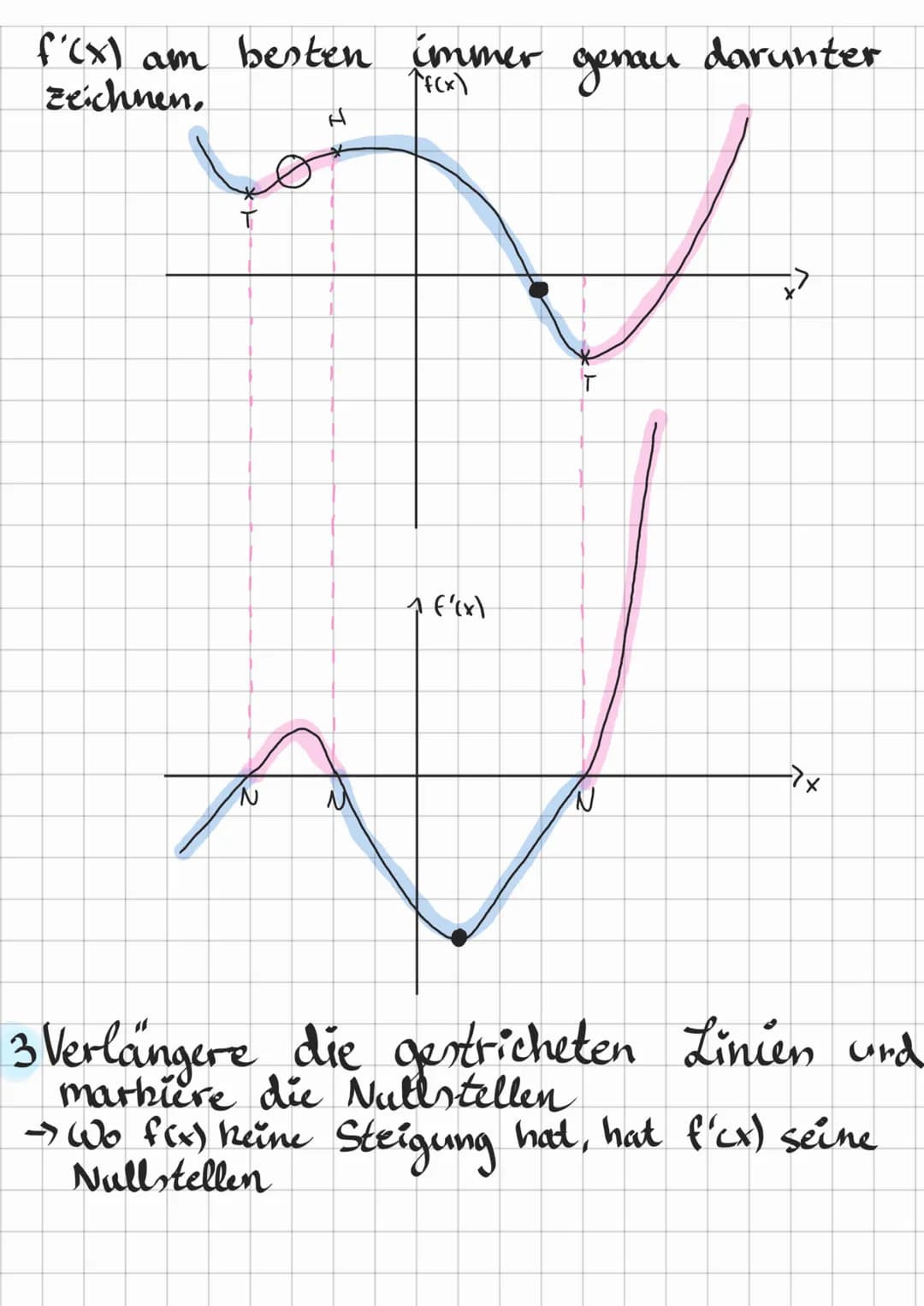

Seite 3: Konstruktion des Ableitungsgraphen

Die dritte Seite setzt die Anleitung zum graphischen Ableiten fort und konzentriert sich auf die Konstruktion des Graphen der Ableitungsfunktion f'(x).

Es wird empfohlen, den Graphen von f'(x) direkt unter dem Graphen von f(x) zu zeichnen. Dies erleichtert die visuelle Verbindung zwischen den beiden Funktionen und ist besonders hilfreich bei graphischen Ableiten Übungen.

Highlight: Die gestrichelten Linien von f(x) werden verlängert, um die Nullstellen von f'(x) zu markieren.

Ein wichtiger Grundsatz wird hervorgehoben: An den Stellen, wo f(x) keine Steigung hat, hat f'(x) seine Nullstellen. Dies ist ein zentrales Konzept beim graphischen Ableiten und bei der Durchführung von graphischen Ableiten Übungen mit Lösungen.

Definition: Nullstellen der Ableitung sind die x-Werte, an denen die Ableitung f'(x) = 0 ist. Diese entsprechen den Extrempunkten oder Sattelpunkten der Ursprungsfunktion f(x).

Diese Methode des graphischen Aufleiten ermöglicht es, die 2. Ableitung graphisch zu visualisieren und bietet eine intuitive Darstellung der Beziehung zwischen einer Funktion und ihrer Ableitung.

Graphischer Ableiten Allgemeine Fakten Dort wo der Graph von fex) keine Sleigung hat, hat der Graph von f'(x) seine Nullstellen • In den Ber

Öffnen

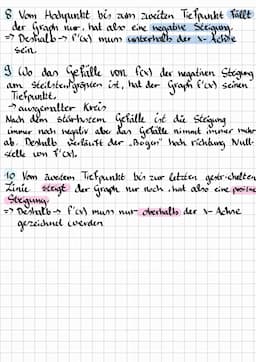

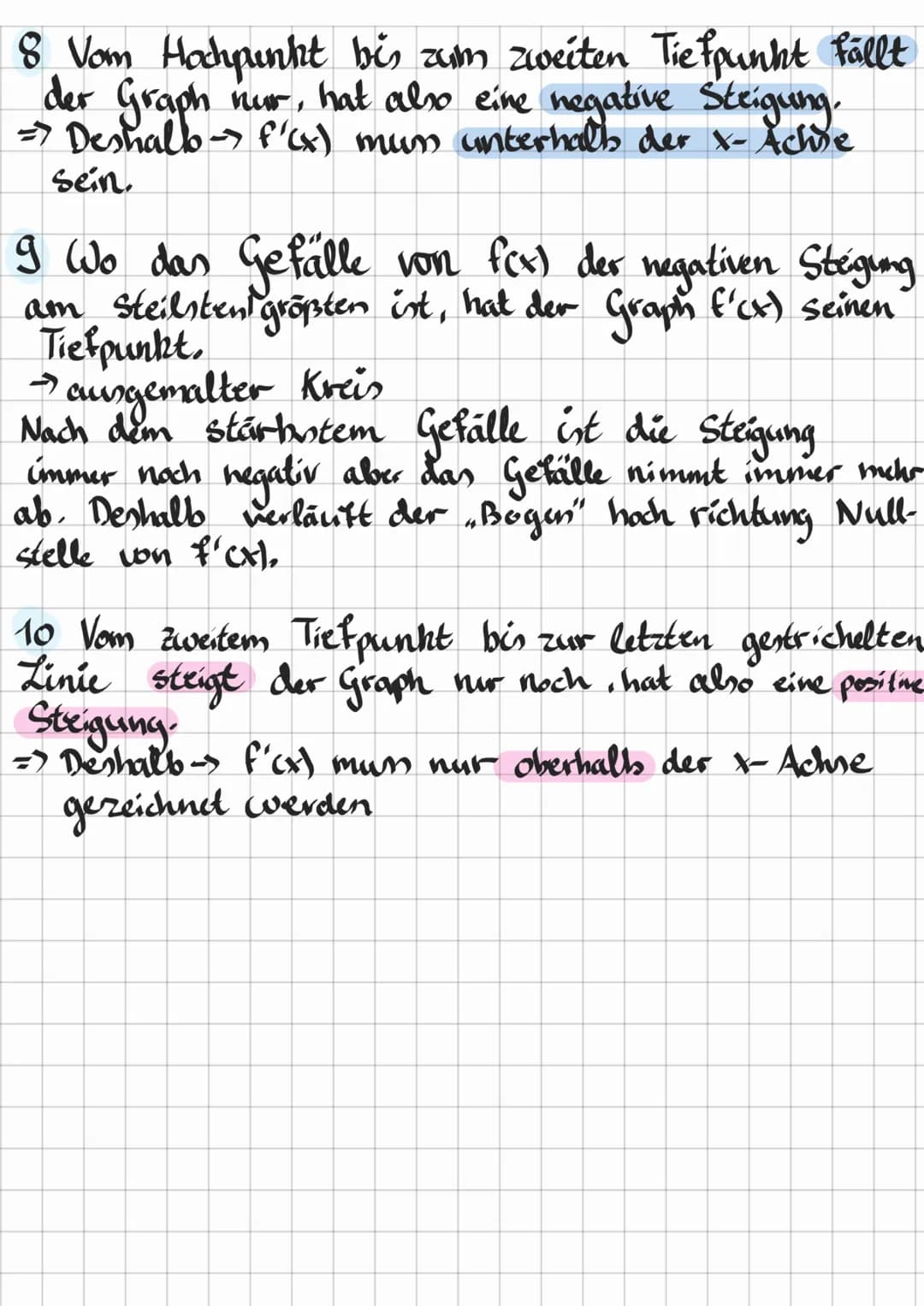

Seite 5: Abschluss der graphischen Ableitung

Die letzte Seite vervollständigt die Anleitung zum graphischen Ableiten und behandelt die verbleibenden Aspekte des Graphen.

  1. Vom Hochpunkt bis zum zweiten Tiefpunkt fällt der Graph von f(x), was eine negative Steigung bedeutet. Folglich muss f'(x) in diesem Bereich unterhalb der x-Achse verlaufen.

Vocabulary: Gefälle - In diesem Kontext bezieht sich das Gefälle auf die negative Steigung des Graphen.

  1. An der Stelle, wo das Gefälle von f(x) am steilsten ist, hat der Graph von f'(x) seinen Tiefpunkt. Dies wird durch einen ausgefüllten Kreis markiert.

  2. Nach dem stärksten Gefälle bleibt die Steigung negativ, aber das Gefälle nimmt ab. Dies führt zu einem bogenförmigen Verlauf von f'(x) in Richtung der Nullstelle.

Example: Bei graphischen Ableiten Beispielen könnte man hier die Ableitung einer quadratischen Funktion betrachten, deren f'(x) eine lineare Funktion ist, die genau diesen Verlauf zeigt.

  1. Vom zweiten Tiefpunkt bis zur letzten gestrichelten Linie steigt der Graph von f(x) nur noch, was eine positive Steigung bedeutet. Daher muss f'(x) in diesem letzten Abschnitt oberhalb der x-Achse gezeichnet werden.

Diese abschließenden Schritte vervollständigen das graphische Ableiten und zeigen, wie man durch sorgfältige Analyse des Ursprungsgraphen die Ableitung konstruieren kann. Diese Methode ist besonders nützlich für graphisches Ableiten Übungen PDF und hilft, ein tiefes Verständnis für die Beziehung zwischen einer Funktion und ihrer Ableitung zu entwickeln.

Graphischer Ableiten Allgemeine Fakten Dort wo der Graph von fex) keine Sleigung hat, hat der Graph von f'(x) seine Nullstellen • In den Ber

Öffnen

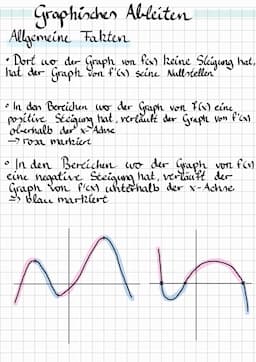

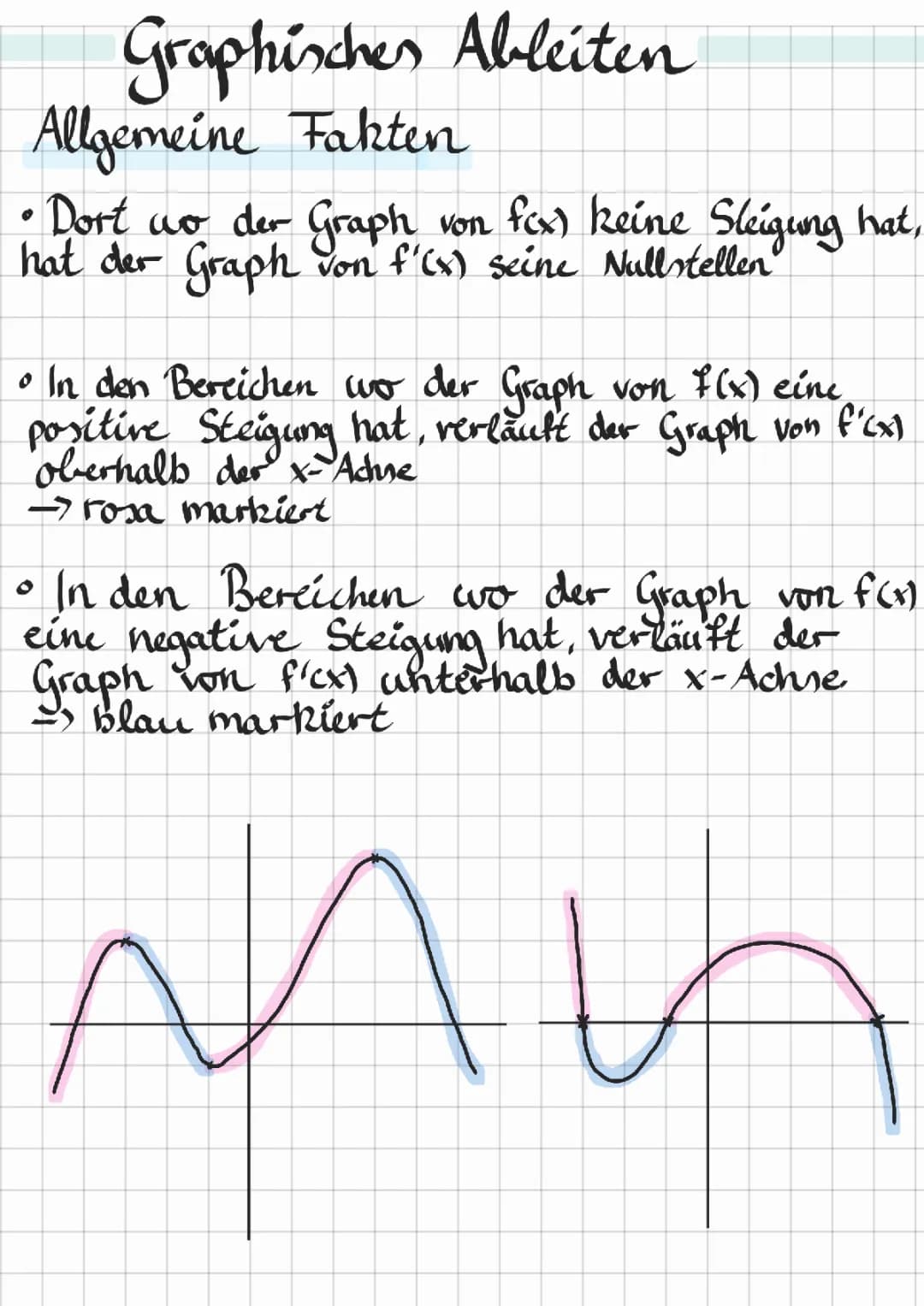

Seite 1: Grundlagen des graphischen Ableitens

Die erste Seite führt in die grundlegenden Konzepte des graphischen Ableitens ein. Sie erklärt die Beziehung zwischen dem Graphen einer Funktion f(x) und ihrer Ableitung f'(x).

Highlight: Die Nullstellen der Ableitungsfunktion f'(x) entsprechen den Stellen, an denen der Graph von f(x) keine Steigung hat.

Es wird erläutert, dass in Bereichen, wo f(x) eine positive Steigung aufweist, der Graph von f'(x) oberhalb der x-Achse verläuft. Dies wird rosa markiert. Umgekehrt verläuft f'(x) unterhalb der x-Achse, wenn f(x) eine negative Steigung hat, was blau gekennzeichnet ist.

Definition: Graphisches Ableiten ist eine Methode, bei der die Ableitung einer Funktion visuell aus dem Graphen der Ursprungsfunktion abgeleitet wird.

Diese Grundlagen bilden die Basis für das Verständnis des graphischen Ableitens und sind entscheidend für die Durchführung von graphischen Ableiten Übungen.

Graphischer Ableiten Allgemeine Fakten Dort wo der Graph von fex) keine Sleigung hat, hat der Graph von f'(x) seine Nullstellen • In den Ber

Öffnen

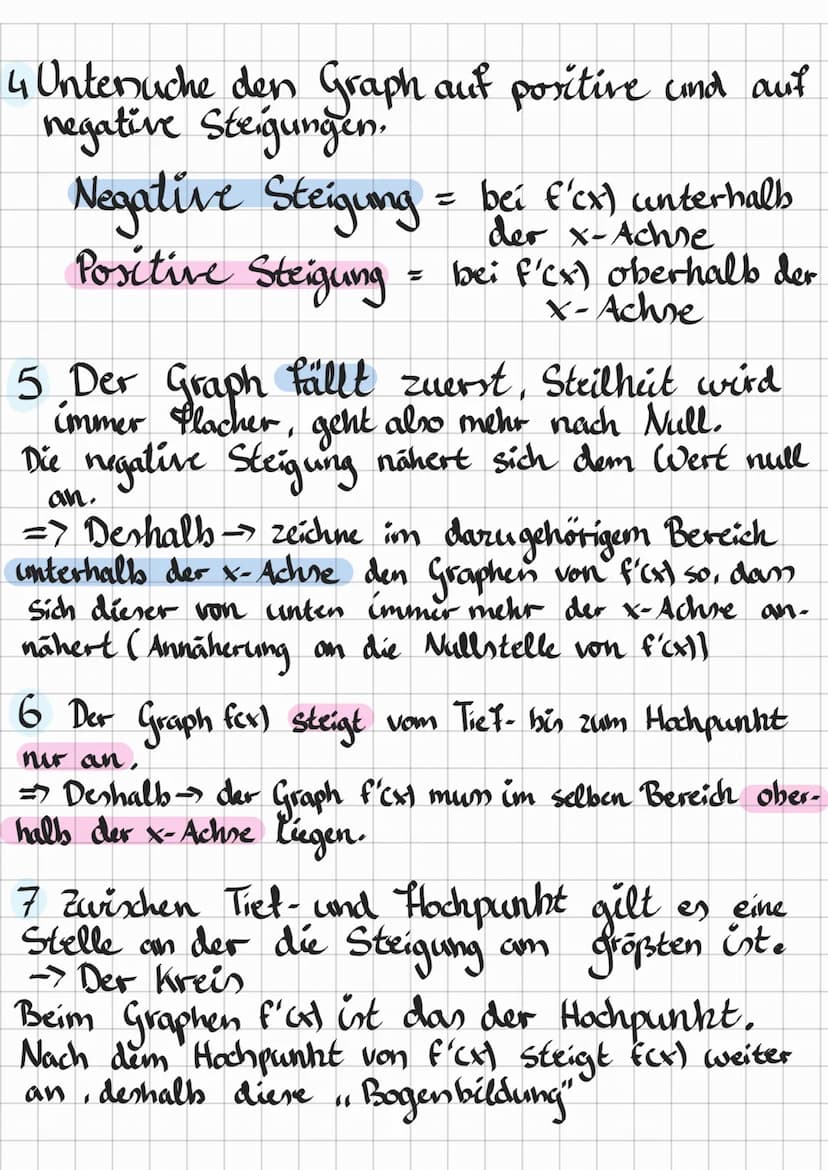

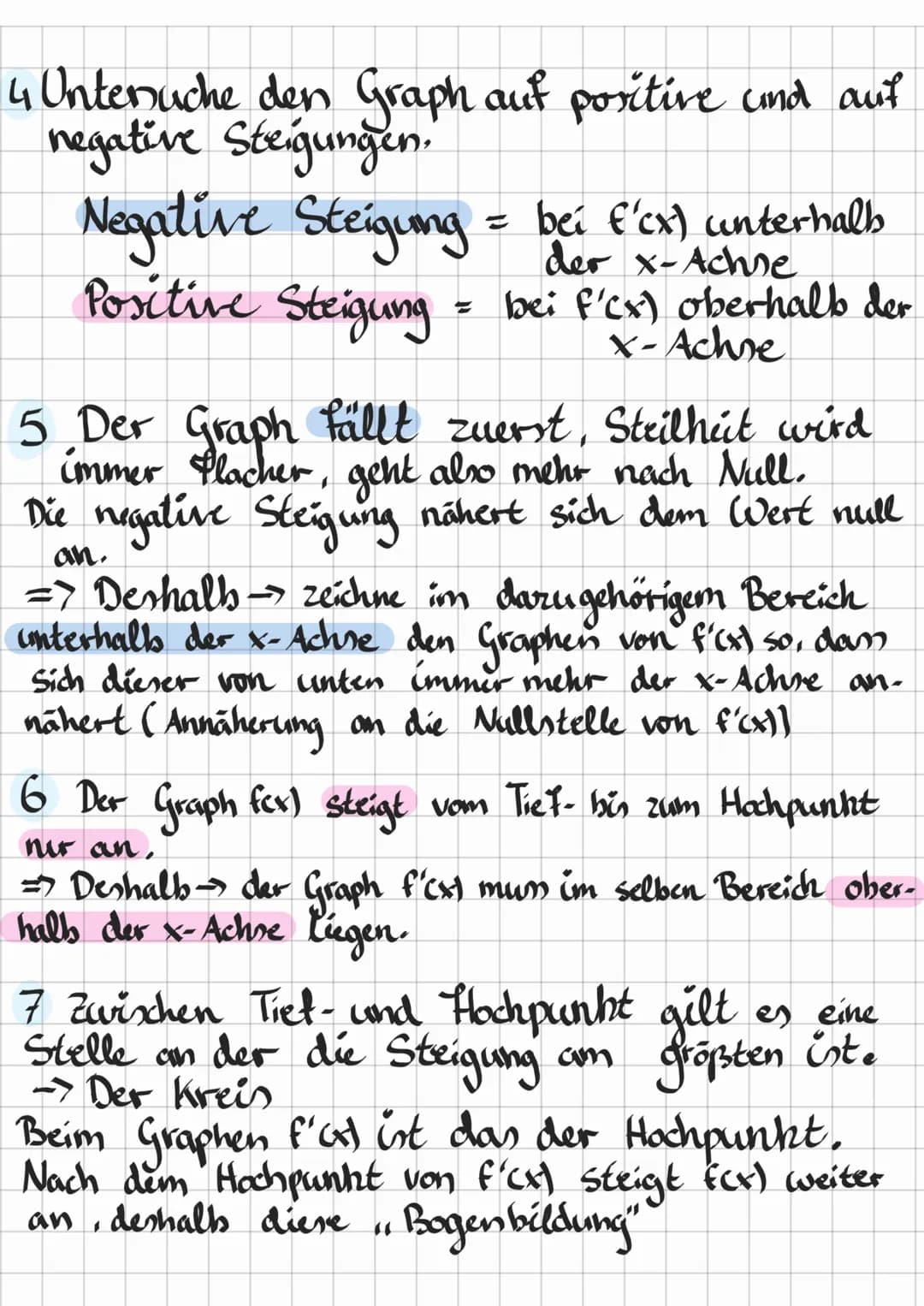

Seite 4: Analyse der Steigungen und Extrempunkte

Die vierte Seite vertieft die Analyse des Graphen von f(x) und die Konstruktion von f'(x) beim graphischen Ableiten.

  1. Der Graph wird auf positive und negative Steigungen untersucht. Negative Steigungen von f(x) führen dazu, dass f'(x) unterhalb der x-Achse verläuft, während positive Steigungen zu einem Verlauf oberhalb der x-Achse führen.

Example: Bei einer Exponentialfunktion grafisch ableiten würde man beobachten, dass f'(x) immer oberhalb der x-Achse verläuft, da die Steigung stets positiv ist.

  1. Die Veränderung der Steigung wird detailliert betrachtet. Wenn der Graph von f(x) fällt und die Steilheit abnimmt, nähert sich die negative Steigung dem Wert Null an. Dies wird im Graphen von f'(x) durch eine Annäherung an die x-Achse von unten dargestellt.

  2. Zwischen Tief- und Hochpunkt steigt f(x) an, was bedeutet, dass f'(x) in diesem Bereich oberhalb der x-Achse liegen muss.

Highlight: Die Stelle mit der größten Steigung zwischen Tief- und Hochpunkt von f(x) entspricht dem Hochpunkt von f'(x).

  1. Nach dem Hochpunkt von f'(x) steigt f(x) weiter an, was zu einer charakteristischen "Bogenbildung" im Graphen von f'(x) führt.

Diese detaillierte Analyse ist entscheidend für das Verständnis und die Durchführung von graphischen Ableiten Übungen und hilft bei der Visualisierung komplexer mathematischer Konzepte wie dem graphischen Ableiten Sattelpunkt.

Graphischer Ableiten Allgemeine Fakten Dort wo der Graph von fex) keine Sleigung hat, hat der Graph von f'(x) seine Nullstellen • In den Ber

Öffnen

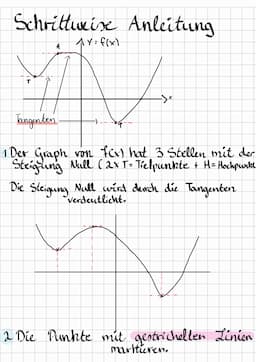

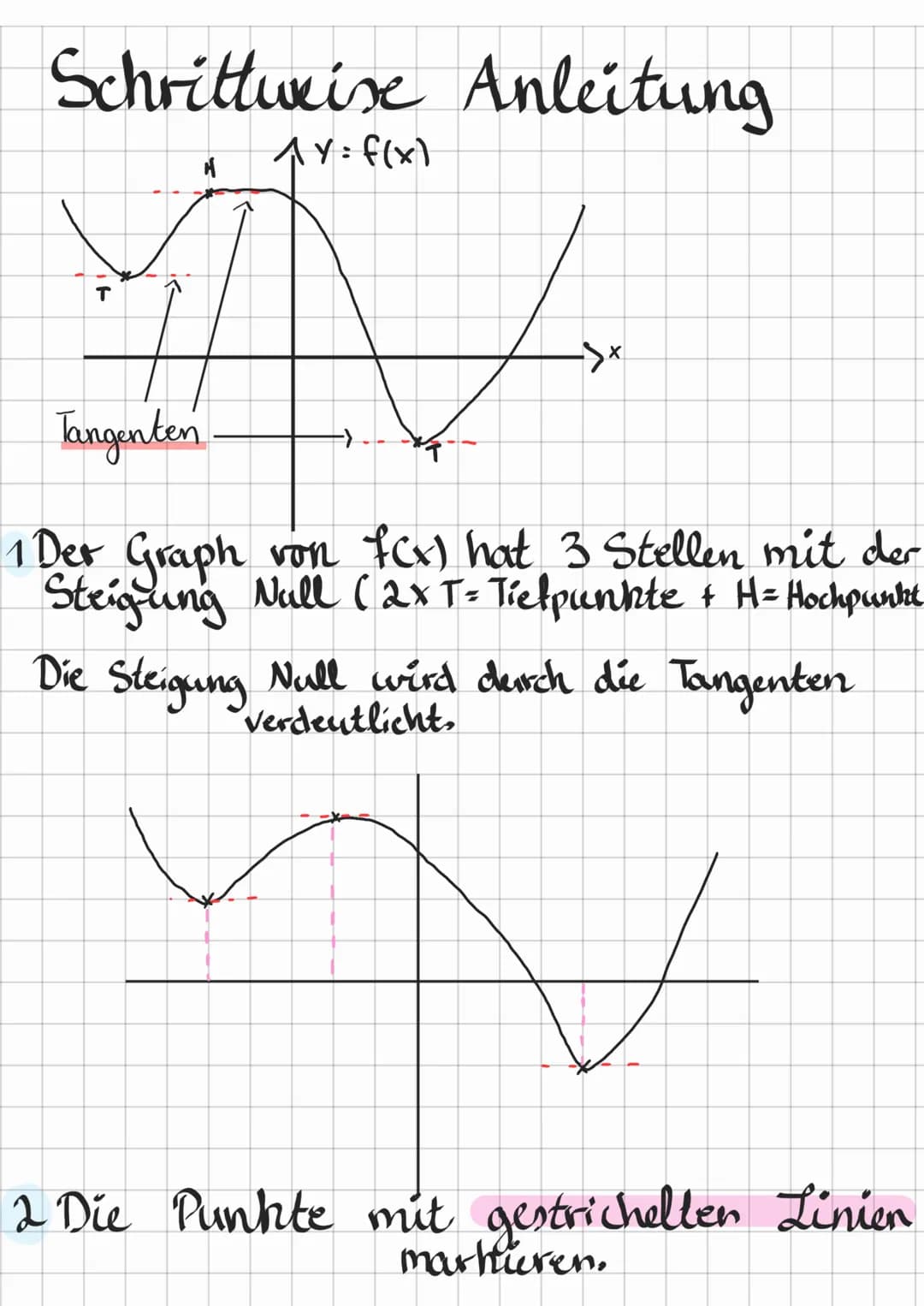

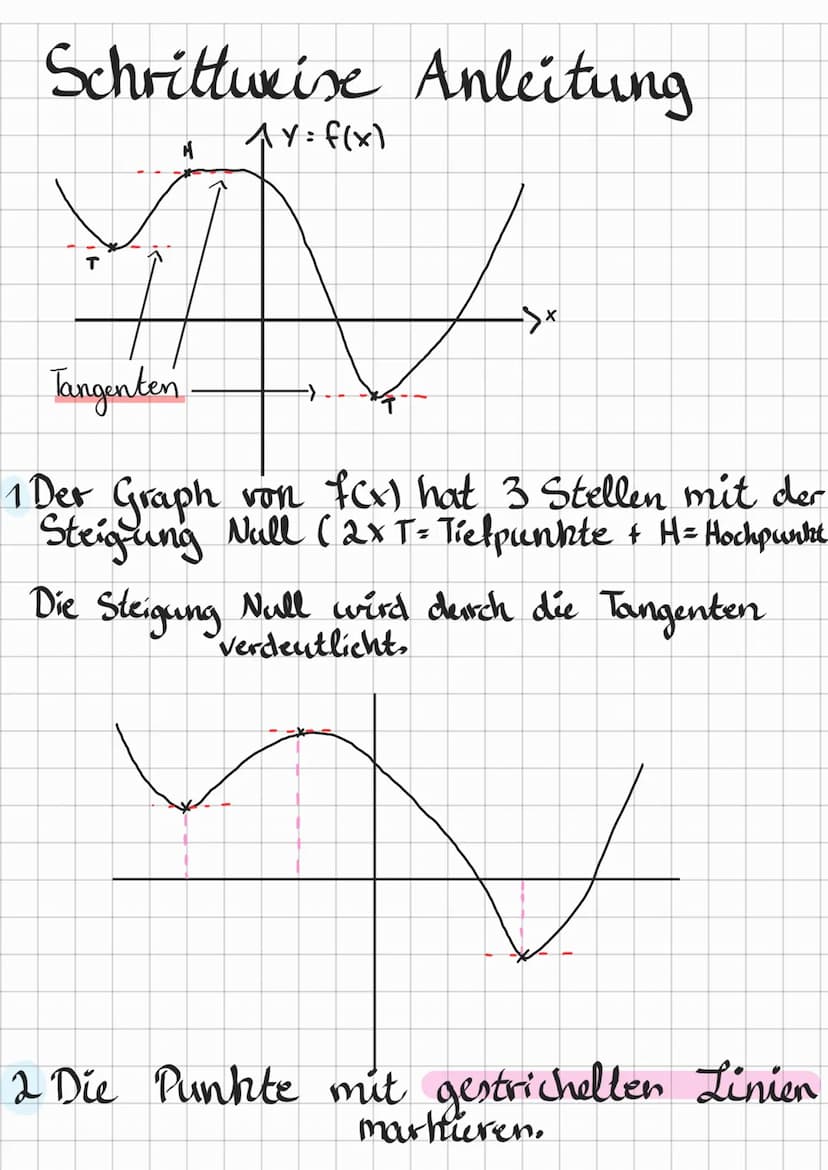

Seite 2: Beginn der schrittweisen Anleitung

Die zweite Seite beginnt mit einer detaillierten, schrittweisen Anleitung zum graphischen Ableiten. Sie konzentriert sich auf die Analyse des Graphen von f(x) und die Identifizierung wichtiger Punkte.

  1. Zunächst wird der Graph von f(x) betrachtet. Es wird hervorgehoben, dass dieser Graph drei Stellen mit der Steigung Null aufweist: zwei Tiefpunkte (T) und einen Hochpunkt (H).

Vocabulary: Tangente - Eine Gerade, die den Graphen einer Funktion an einem bestimmten Punkt berührt und die Steigung der Funktion an diesem Punkt angibt.

  1. Die Steigung Null wird durch Tangenten verdeutlicht. Diese Tangenten sind horizontal und berühren den Graphen an den Extrem- und Wendepunkten.

  2. Es wird empfohlen, diese Punkte mit gestrichelten Linien zu markieren, um sie für die weitere Analyse hervorzuheben.

Example: Bei einer Tangentengleichung an einem Extrempunkt wäre die Steigung m = 0, was bedeutet, dass die Tangente parallel zur x-Achse verläuft.

Diese Schritte sind grundlegend für das Verständnis und die Durchführung von graphischen Ableiten Übungen und bilden die Basis für die graphische Darstellung der Ableitung.
