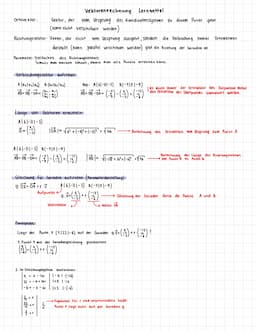

Grundlagen der Vektorrechnung und Parameterdarstellung

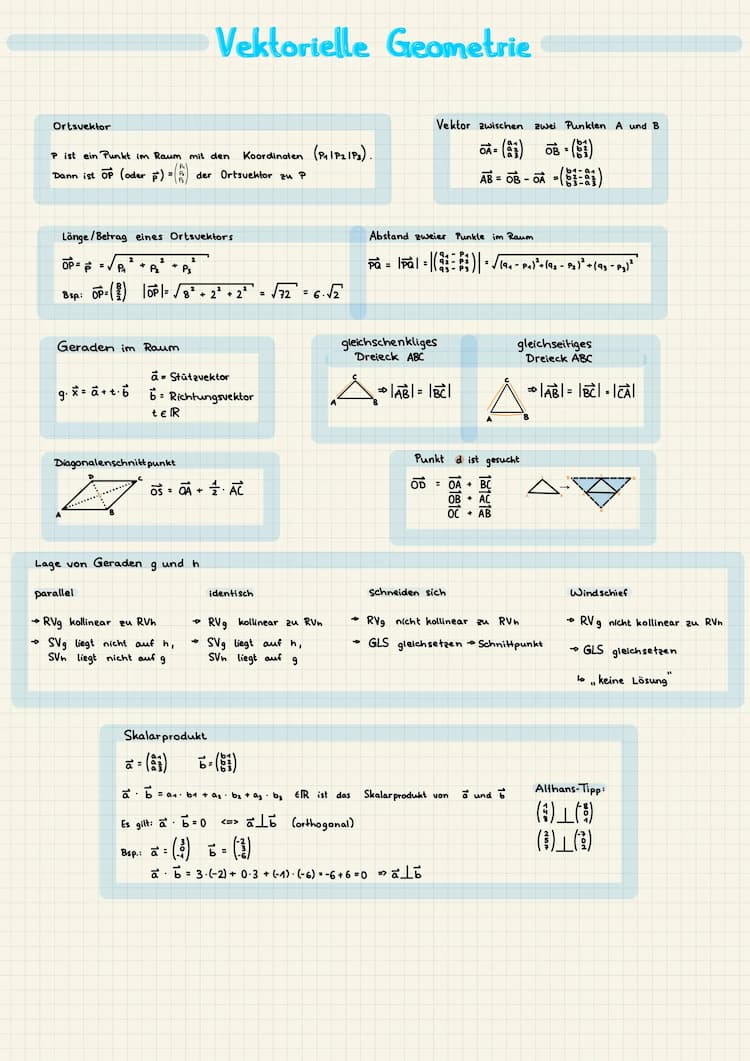

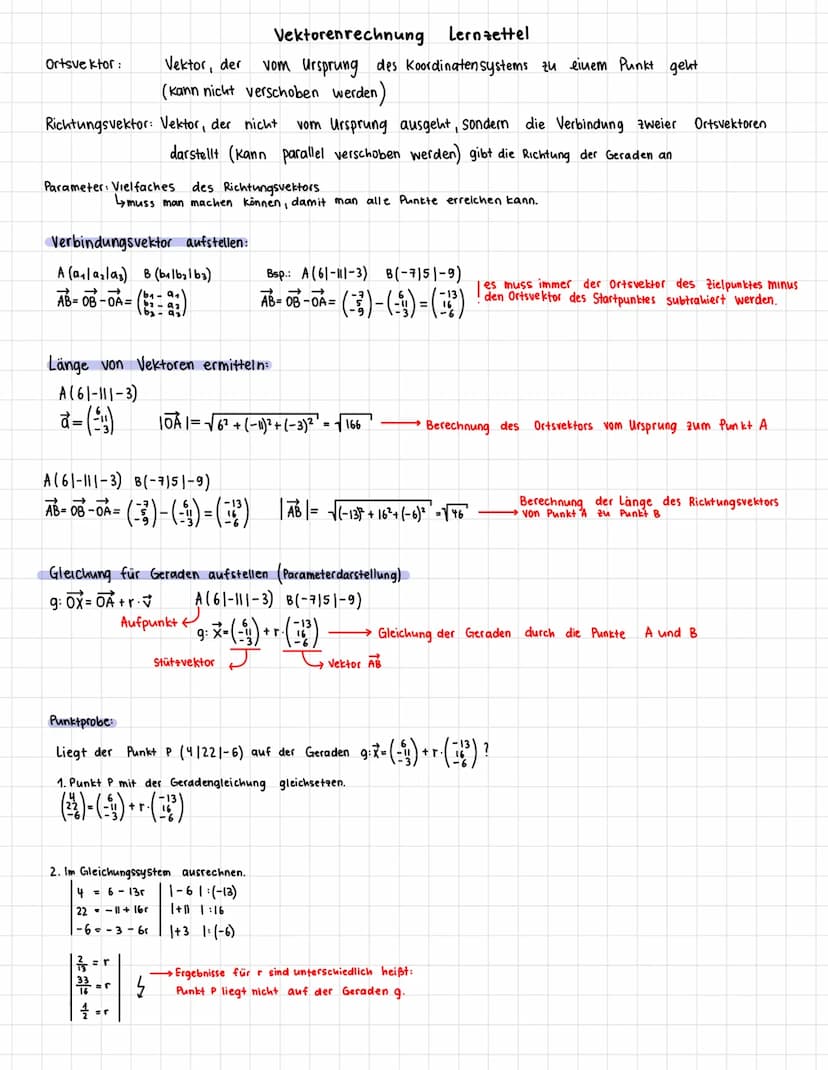

Die Vektorrechnung Zusammenfassung beginnt mit den fundamentalen Konzepten des Ortsvektors und Richtungsvektors. Ein Ortsvektor ist ein Vektor, der vom Ursprung des Koordinatensystems zu einem bestimmten Punkt führt und nicht verschoben werden kann. Im Gegensatz dazu ist ein Richtungsvektor die Verbindung zwischen zwei Ortsvektoren und kann parallel verschoben werden.

Definition: Der Ortsvektor ist ein unveränderlicher Vektor vom Koordinatenursprung zu einem Punkt. Der Richtungsvektor gibt die Richtung einer Geraden an und kann parallel verschoben werden.

Bei der Vektorrechnung Aufgaben mit Lösungen PDF ist die Berechnung von Verbindungsvektoren essentiell. Um einen Verbindungsvektor AB zu bestimmen, subtrahiert man den Ortsvektor des Startpunktes A vom Ortsvektor des Zielpunktes B: AB = OB - OA. Die Länge eines Vektors wird durch die Wurzel aus der Summe der quadrierten Komponenten berechnet.

Die Parametergleichung einer Geraden wird durch einen Aufpunkt A und einen Richtungsvektor v beschrieben: g: x = OA + r·v. Der Parameter r kann dabei alle reellen Zahlen annehmen. Um zu überprüfen, ob ein Punkt P auf einer Geraden liegt, führt man eine Punktprobe durch, indem man die Koordinaten des Punktes in die Parametergleichung einsetzt.

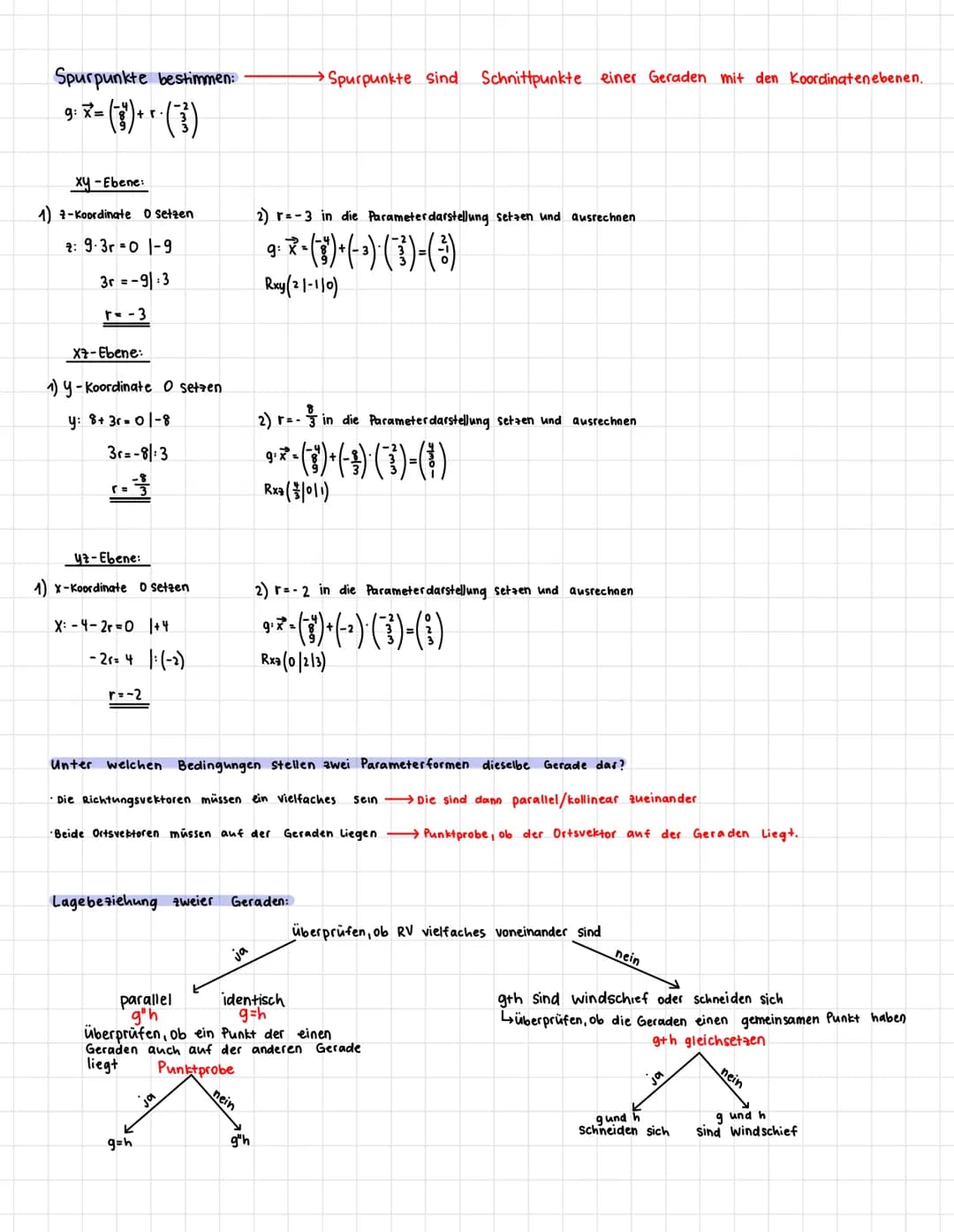

Spurpunkte und Lagebeziehungen von Geraden

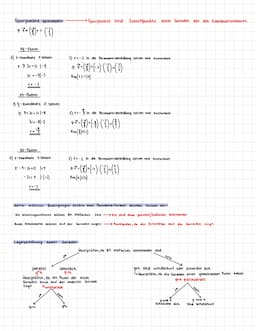

Bei der Analytische Geometrie Zusammenfassung PDF spielen Spurpunkte eine wichtige Rolle. Spurpunkte sind die Schnittpunkte einer Geraden mit den Koordinatenebenen. Um sie zu bestimmen, setzt man die entsprechende Koordinate auf null und löst nach dem Parameter r auf.

Beispiel: Für die xy-Ebene setzt man die z-Koordinate auf null und berechnet den Parameter r. Anschließend setzt man diesen Wert in die Parameterdarstellung ein.

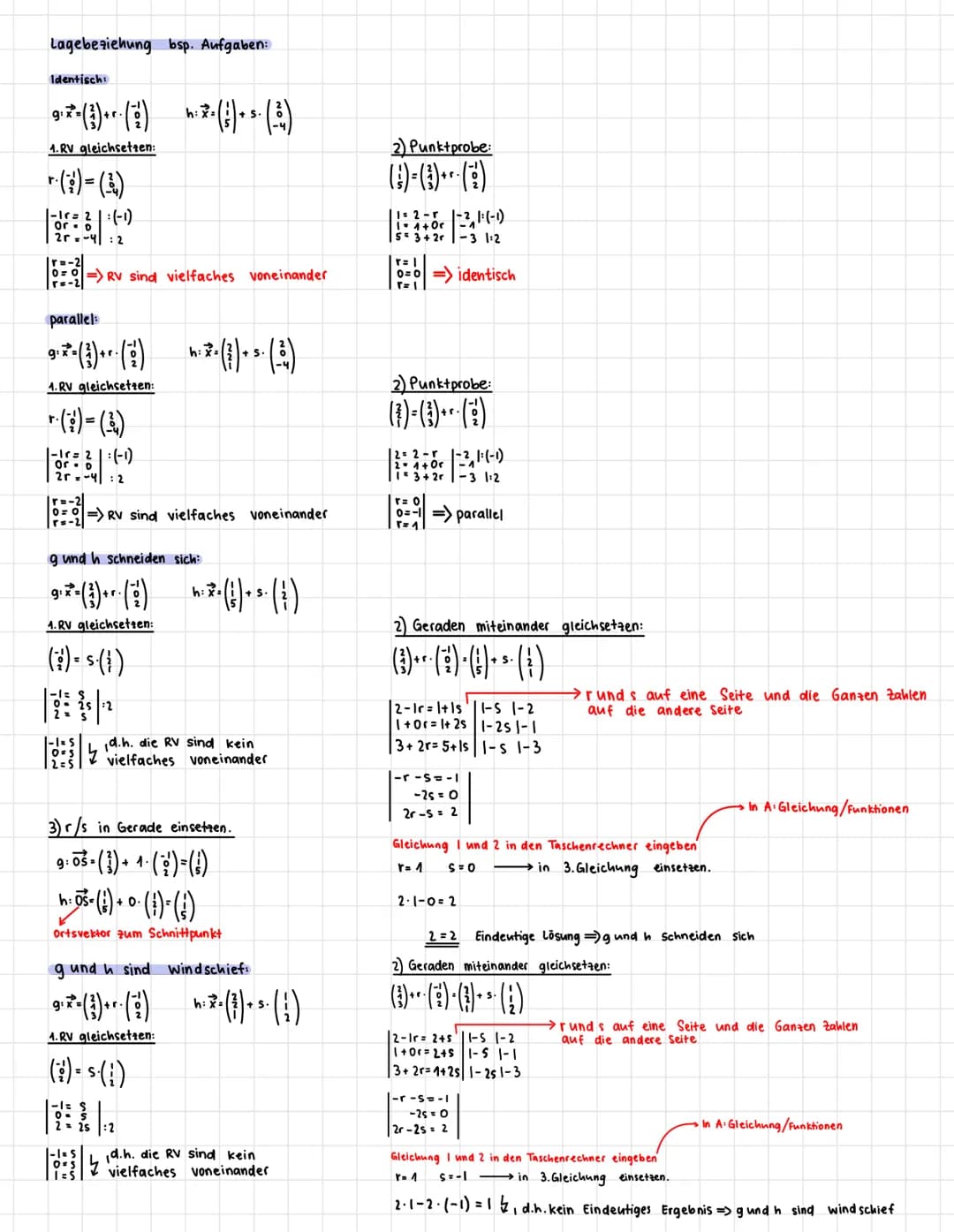

Die Lagebeziehung zweier Geraden ist ein zentrales Thema der Vektoren Oberstufe Zusammenfassung. Zwei Geraden können identisch, parallel, sich schneidend oder windschief sein. Um die Lagebeziehung zu bestimmen, überprüft man:

1. Ob die Richtungsvektoren ein Vielfaches voneinander sind
2. Ob ein Punkt der einen Geraden auch auf der anderen liegt
3. Ob es einen gemeinsamen Schnittpunkt gibt

Lagebeziehungen und Winkelberechnungen

Die Parametergleichung aufstellen mit 2 Punkten ist grundlegend für die Analyse von Lagebeziehungen. Bei der Überprüfung auf Identität müssen die Richtungsvektoren ein Vielfaches voneinander sein und beide Ortsvektoren auf derselben Geraden liegen.

Merke: Zwei Geraden sind parallel, wenn ihre Richtungsvektoren linear abhängig sind, aber kein gemeinsamer Punkt existiert.

Für die Parametergleichung aufstellen mit 3 Punkten ist es wichtig, die Schnittpunktberechnung zu beherrschen. Wenn sich zwei Geraden schneiden, existiert genau ein gemeinsamer Punkt. Dies wird durch Gleichsetzen der Parameterdarstellungen und Lösen des entstehenden Gleichungssystems überprüft.

Ebenen und Normalenvektoren

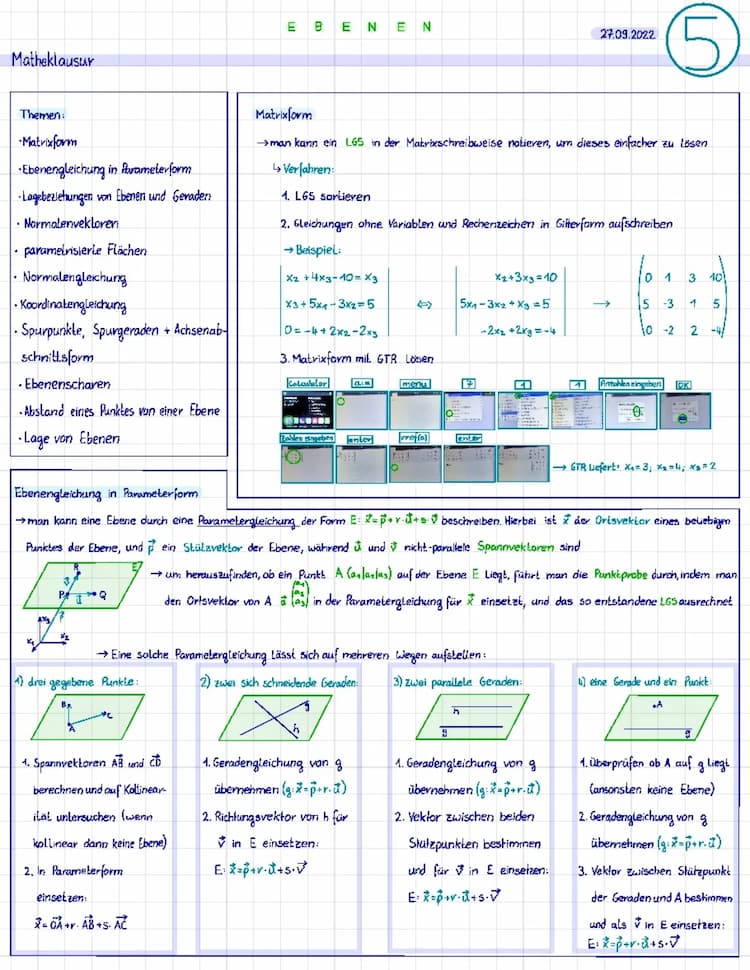

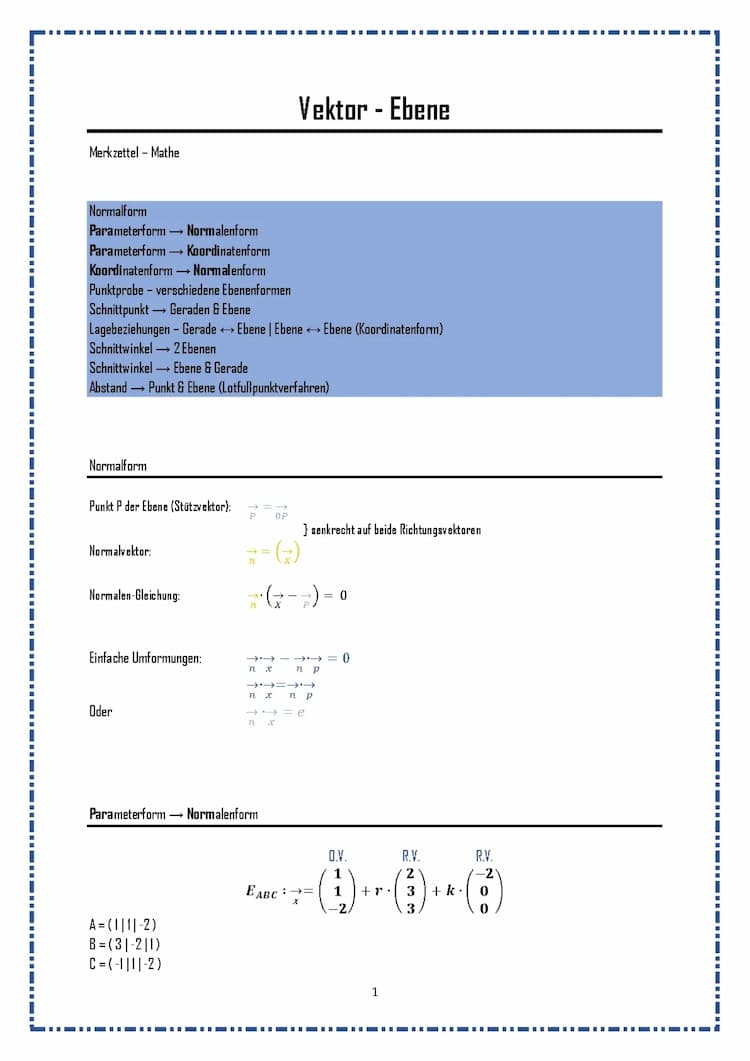

Die Parametergleichung Ebene kann auf verschiedene Weisen dargestellt werden. In der Normalenform wird die Ebene durch einen Normalenvektor n und einen Punkt P beschrieben: E: n·$x-p$ = 0. Die Parameterdarstellung einer Ebene verwendet hingegen einen Aufpunkt und zwei Richtungsvektoren: E: x = p + r·u + s·v.

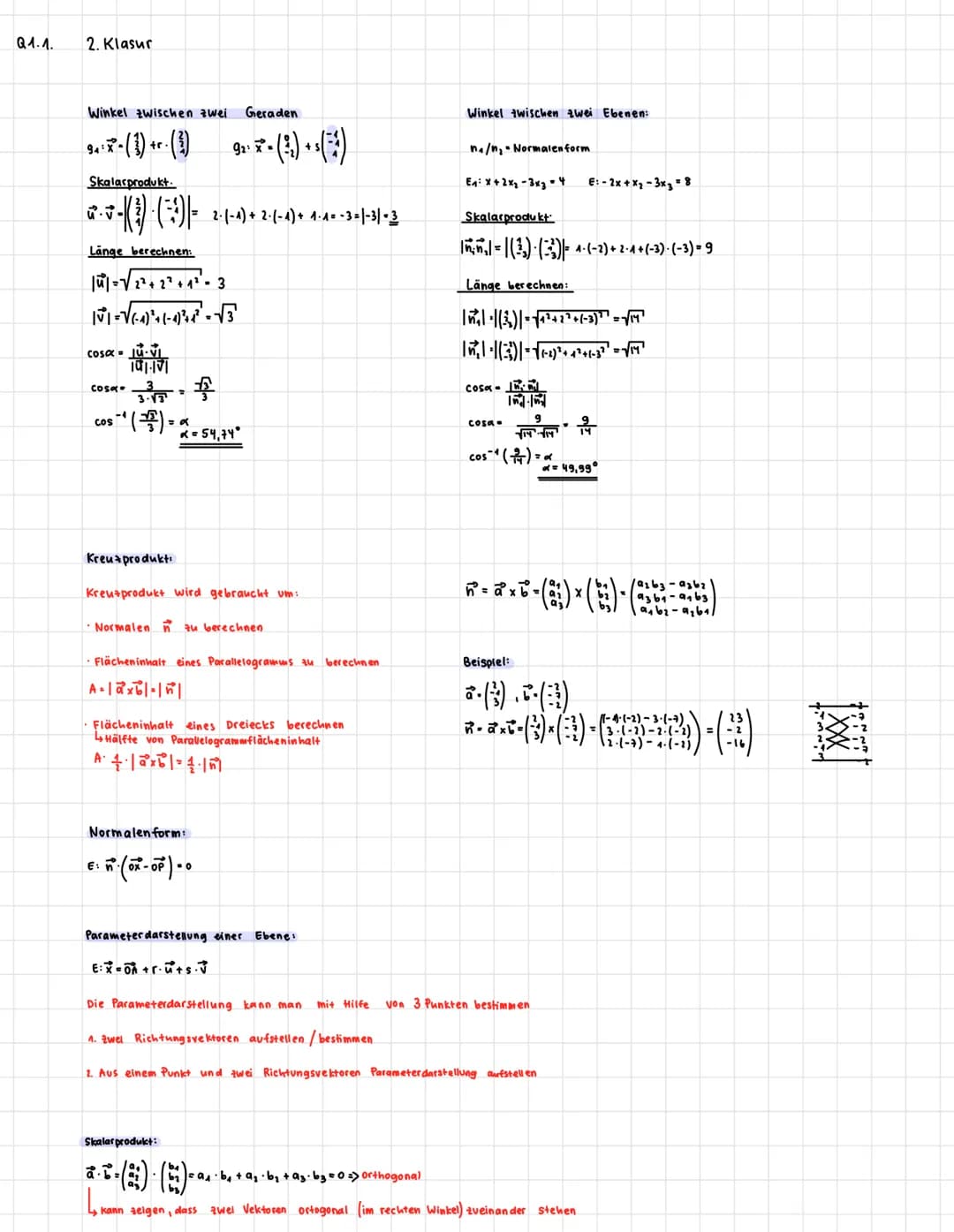

Highlight: Der Winkel zwischen zwei Ebenen wird über ihre Normalenvektoren berechnet: cos(α) = |n₁·n₂|/(|n₁|·|n₂|)

Das Kreuzprodukt zweier Vektoren spielt eine wichtige Rolle bei der Berechnung von Normalenvektoren und Flächeninhalten. Der Flächeninhalt eines Parallelogramms wird durch den Betrag des Kreuzprodukts der aufspannenden Vektoren bestimmt. Für ein Dreieck nimmt man die Hälfte dieses Wertes.

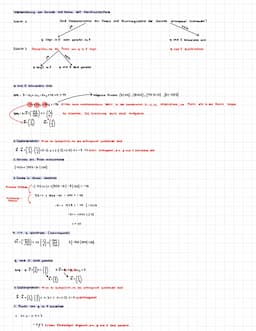

Lagebeziehungen und Umformungen in der Analytischen Geometrie

Die analytische Geometrie beschäftigt sich mit der mathematischen Beschreibung geometrischer Objekte. Ein zentrales Thema ist die Untersuchung von Lagebeziehungen zwischen Geraden und Ebenen sowie deren verschiedene Darstellungsformen.

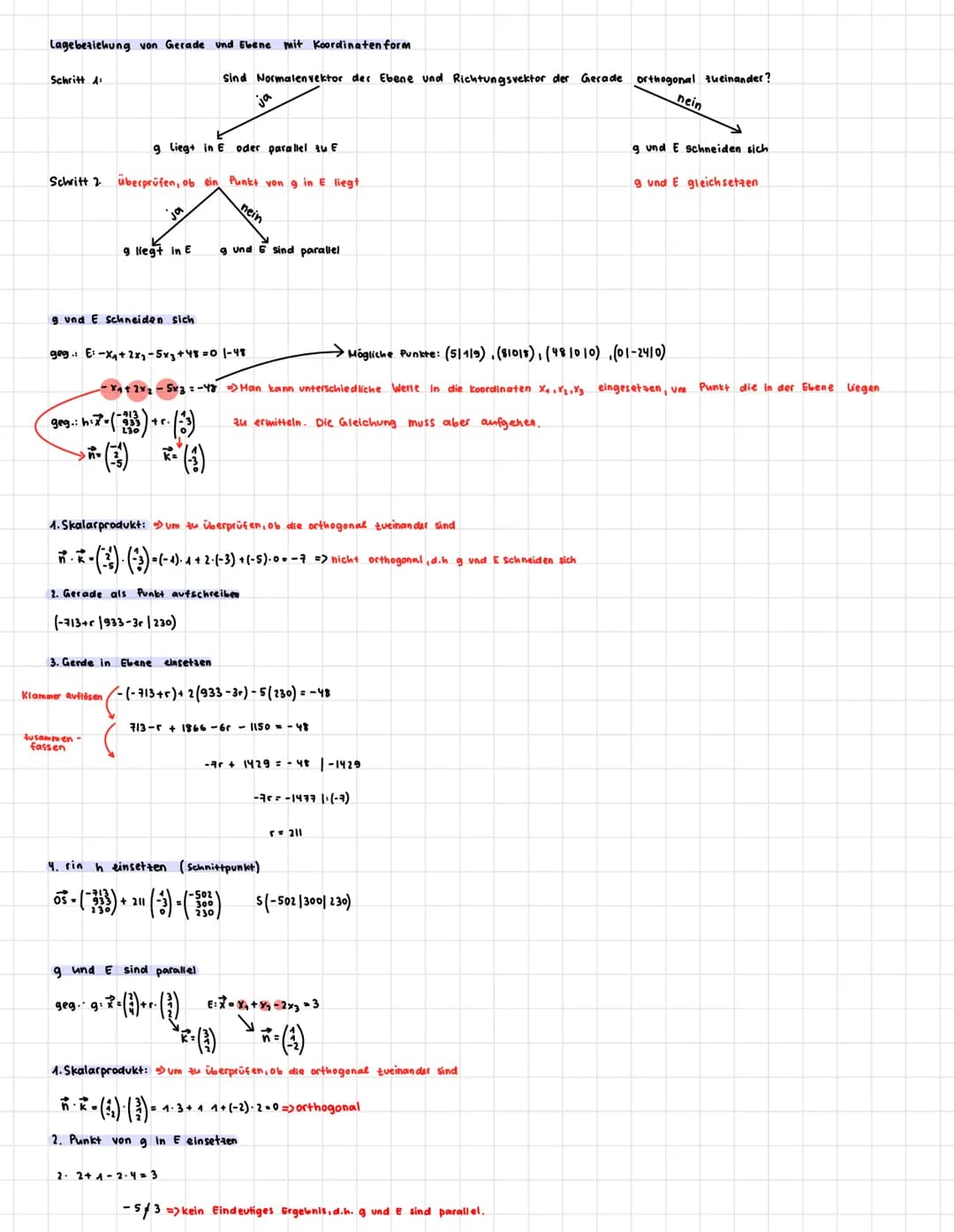

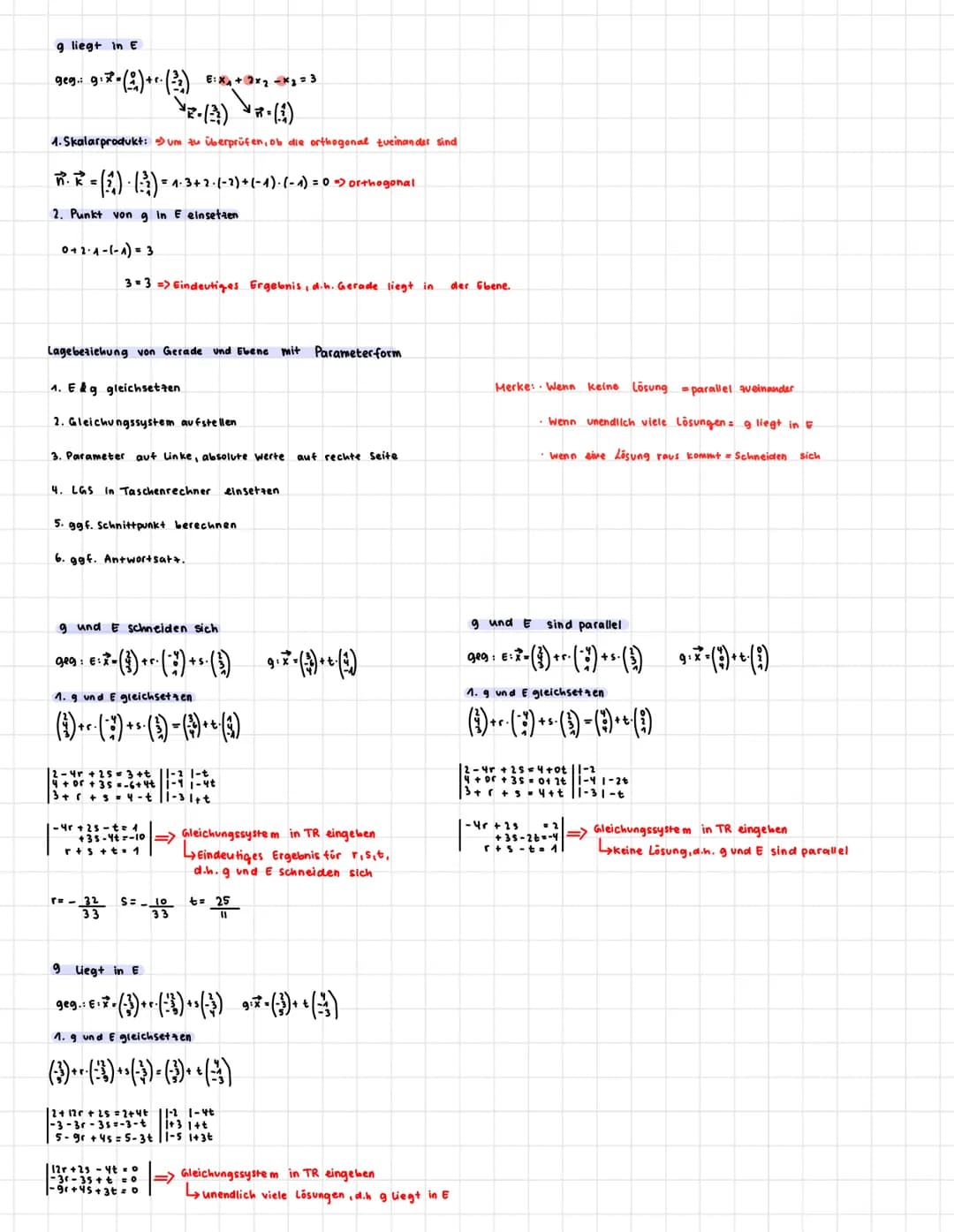

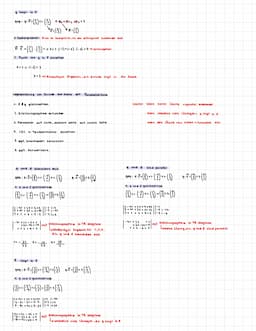

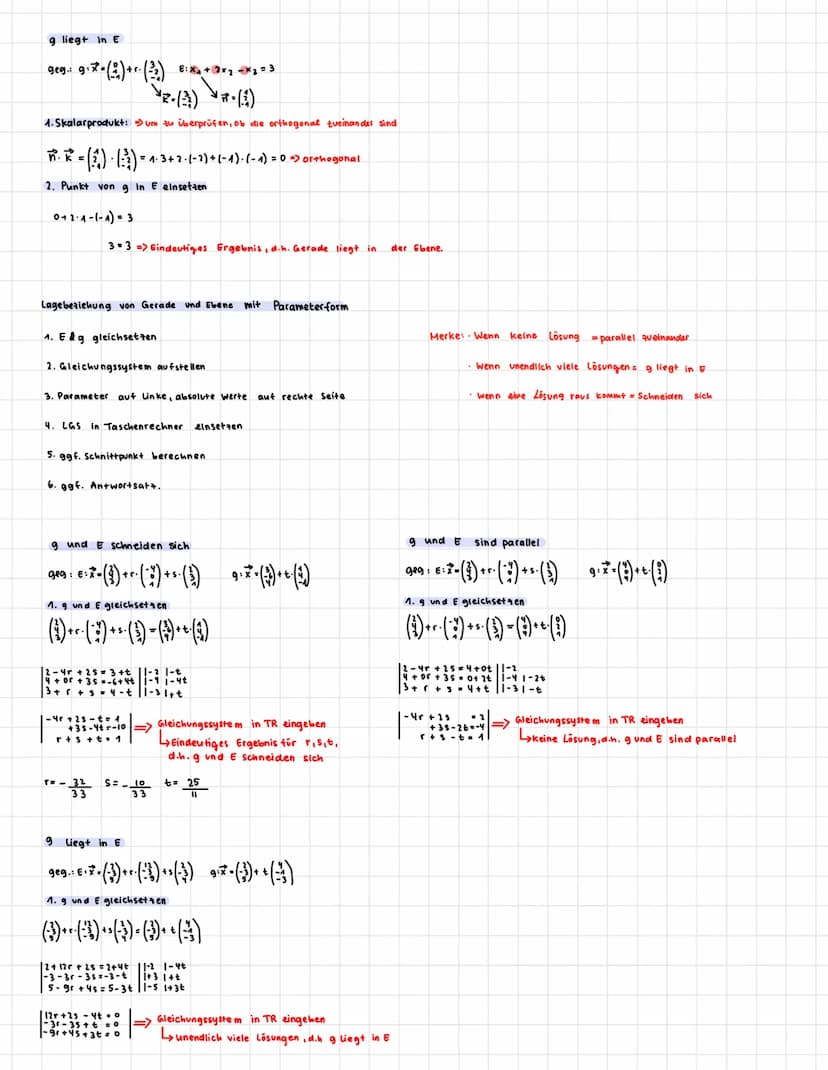

Bei der Untersuchung der Lagebeziehung zwischen einer Geraden und einer Ebene gibt es drei mögliche Fälle:

Definition: Eine Gerade kann eine Ebene in genau einem Punkt schneiden, parallel zur Ebene verlaufen oder vollständig in der Ebene liegen.

Um die Lagebeziehung zu bestimmen, wird zunächst das Skalarprodukt des Normalenvektors der Ebene mit dem Richtungsvektor der Geraden gebildet. Ist dieses null, sind die Vektoren orthogonal zueinander. Anschließend wird ein Punkt der Geraden in die Ebenengleichung eingesetzt.

Die Parametergleichung einer Ebene kann in die Koordinatenform umgewandelt werden und umgekehrt. Für die Umwandlung von der Parameterform in die Koordinatenform wird der Normalenvektor durch das Kreuzprodukt der Richtungsvektoren bestimmt.

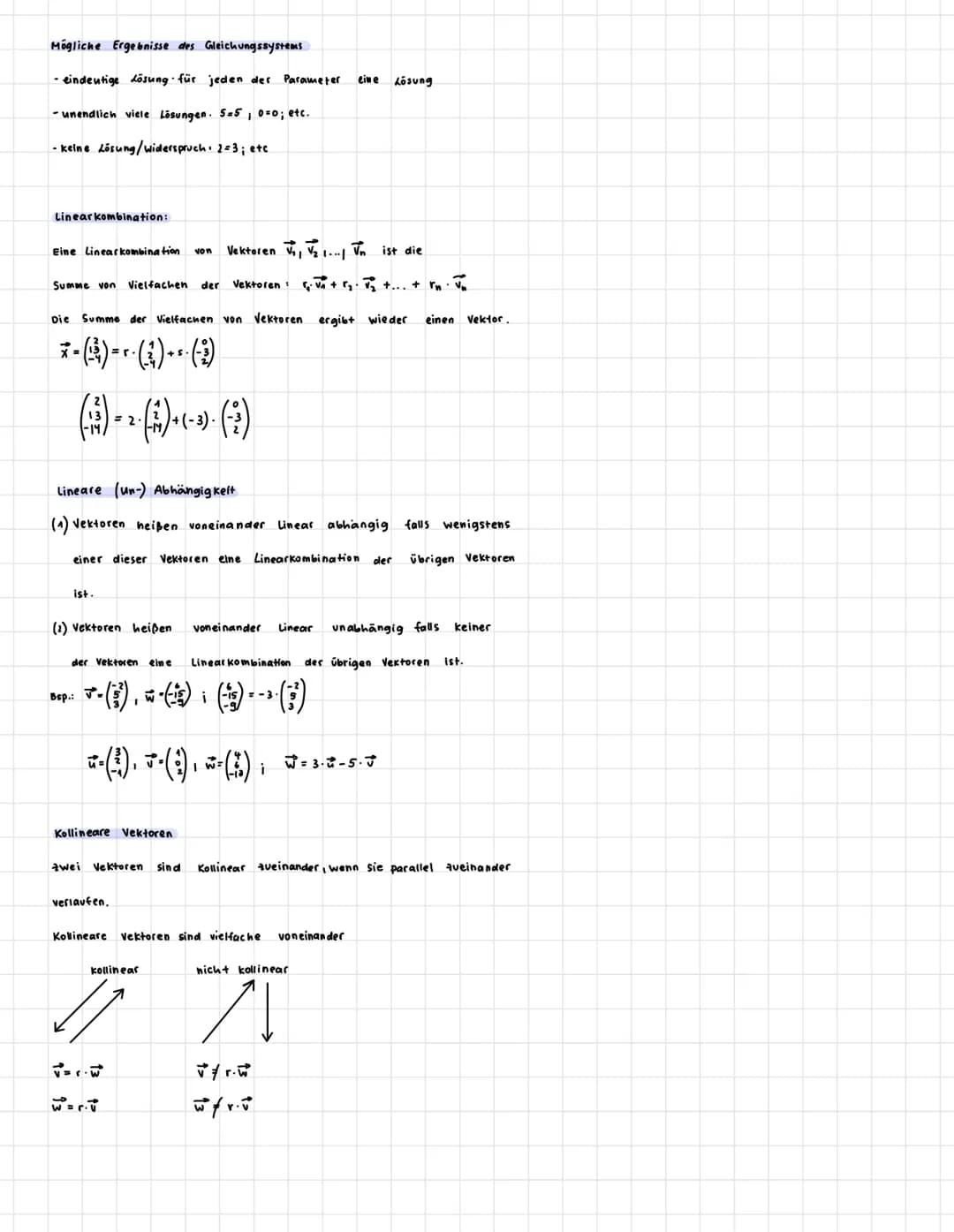

Lineare Abhängigkeit und Komplanarität von Vektoren

Die lineare Abhängigkeit von Vektoren ist ein fundamentales Konzept der Vektorrechnung. Vektoren sind linear abhängig, wenn sich mindestens einer als Linearkombination der anderen darstellen lässt.

Merke: Eine Linearkombination ist die Summe von skalierten Vektoren: r₁·v₁ + r₂·v₂ + ... + rn·vn

Kollineare Vektoren sind ein Spezialfall der linearen Abhängigkeit. Zwei Vektoren sind kollinear, wenn sie parallel zueinander verlaufen und sich einer als Vielfaches des anderen darstellen lässt.

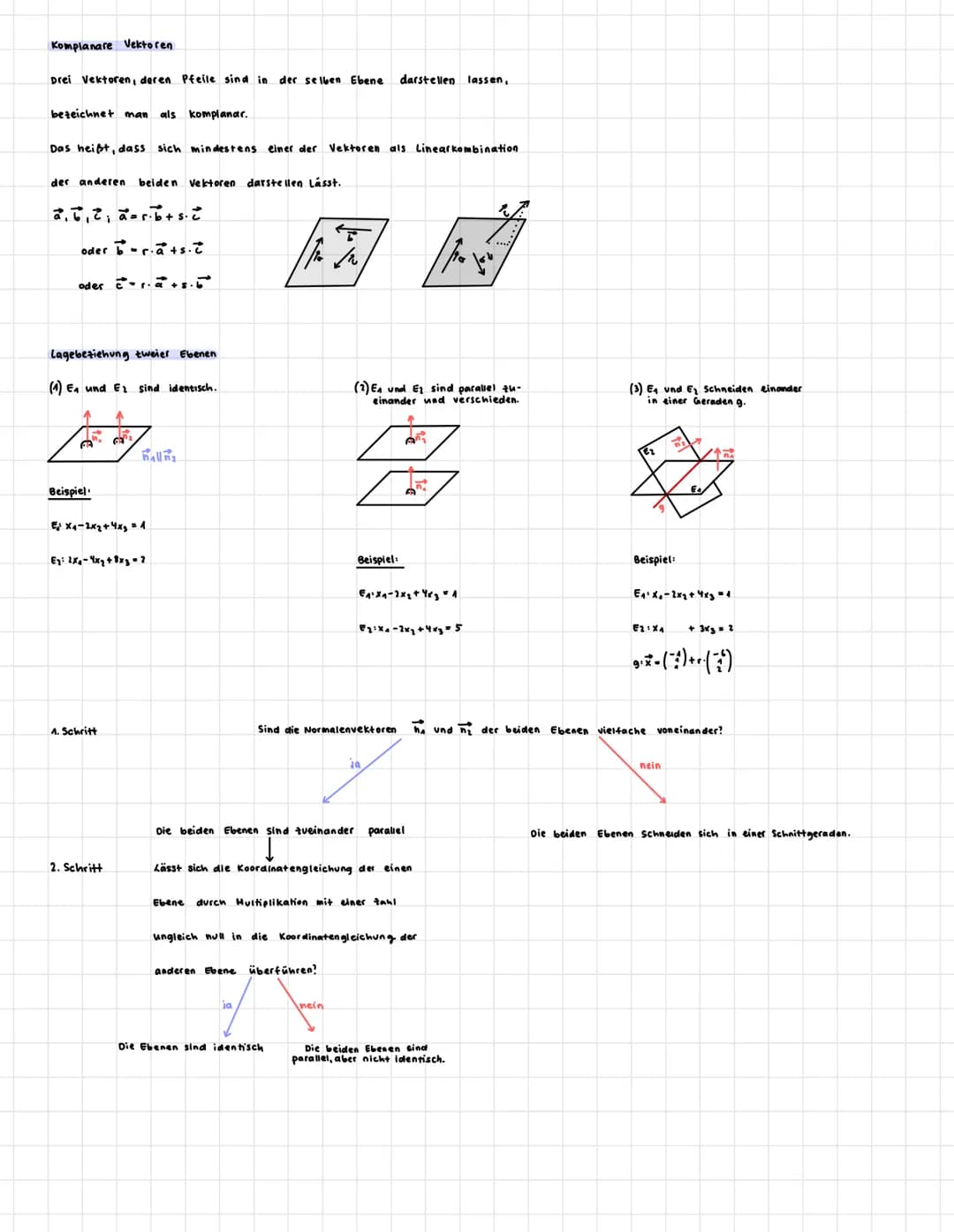

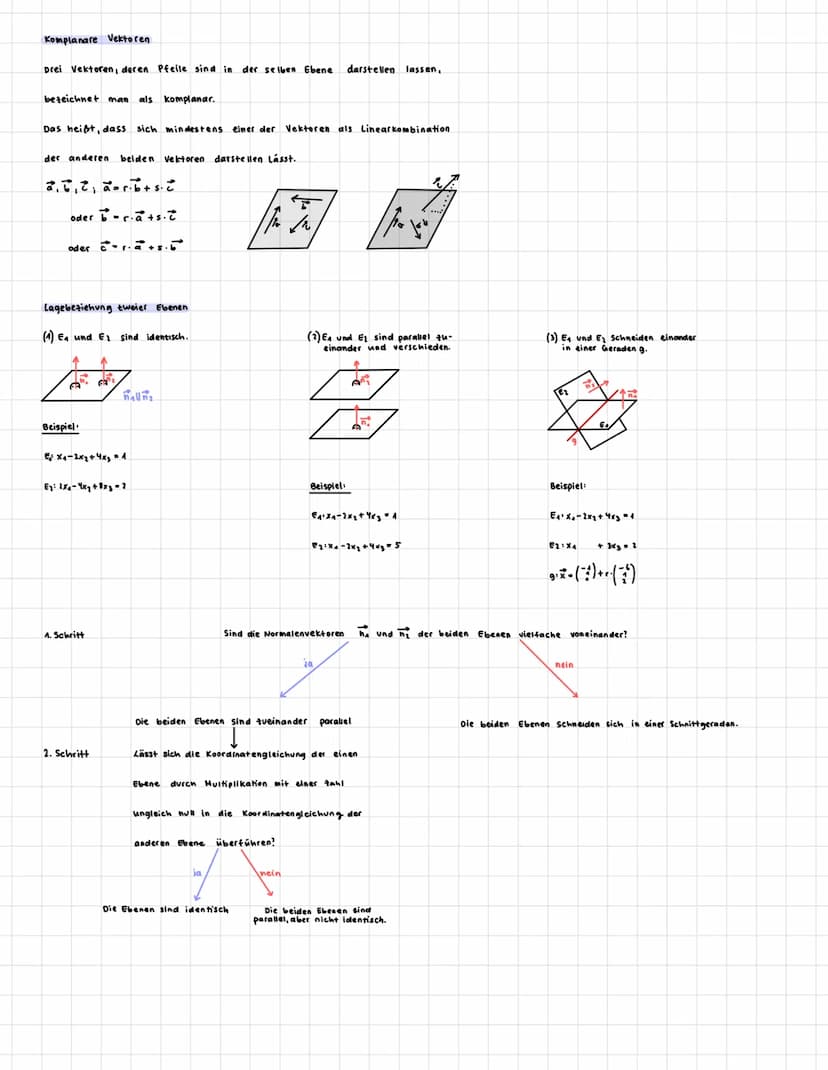

Komplanare Vektoren liegen in einer gemeinsamen Ebene. Drei Vektoren sind komplanar, wenn sich mindestens einer als Linearkombination der beiden anderen ausdrücken lässt.

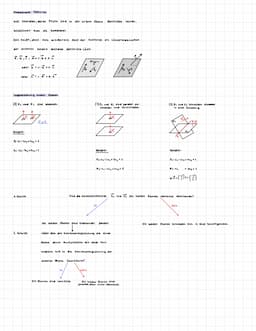

Lagebeziehungen von Ebenen

Bei der Untersuchung der Lagebeziehung zweier Ebenen unterscheidet man drei Fälle:

1. Die Ebenen sind identisch
2. Die Ebenen sind parallel zueinander aber verschieden
3. Die Ebenen schneiden sich in einer Geraden

Beispiel: Um zu prüfen ob zwei Ebenen identisch sind, untersucht man, ob sich die Koordinatengleichung der einen Ebene durch Multiplikation mit einer Zahl ≠ 0 in die andere überführen lässt.

Die Vektorrechnung Aufgaben mit Lösungen zu diesem Thema beinhalten häufig die Bestimmung der Lagebeziehung zweier Ebenen durch Vergleich ihrer Normalenvektoren und Konstanten.

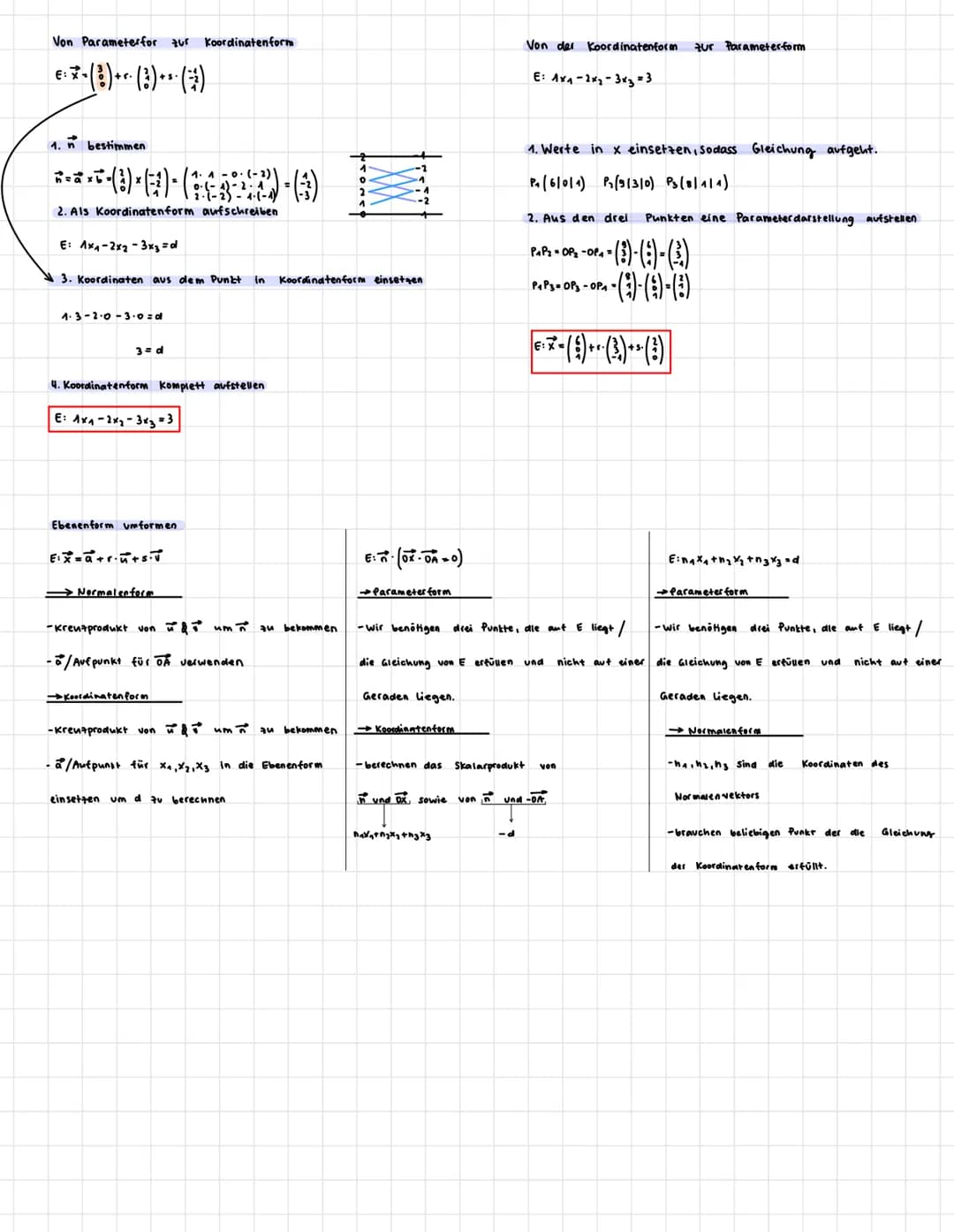

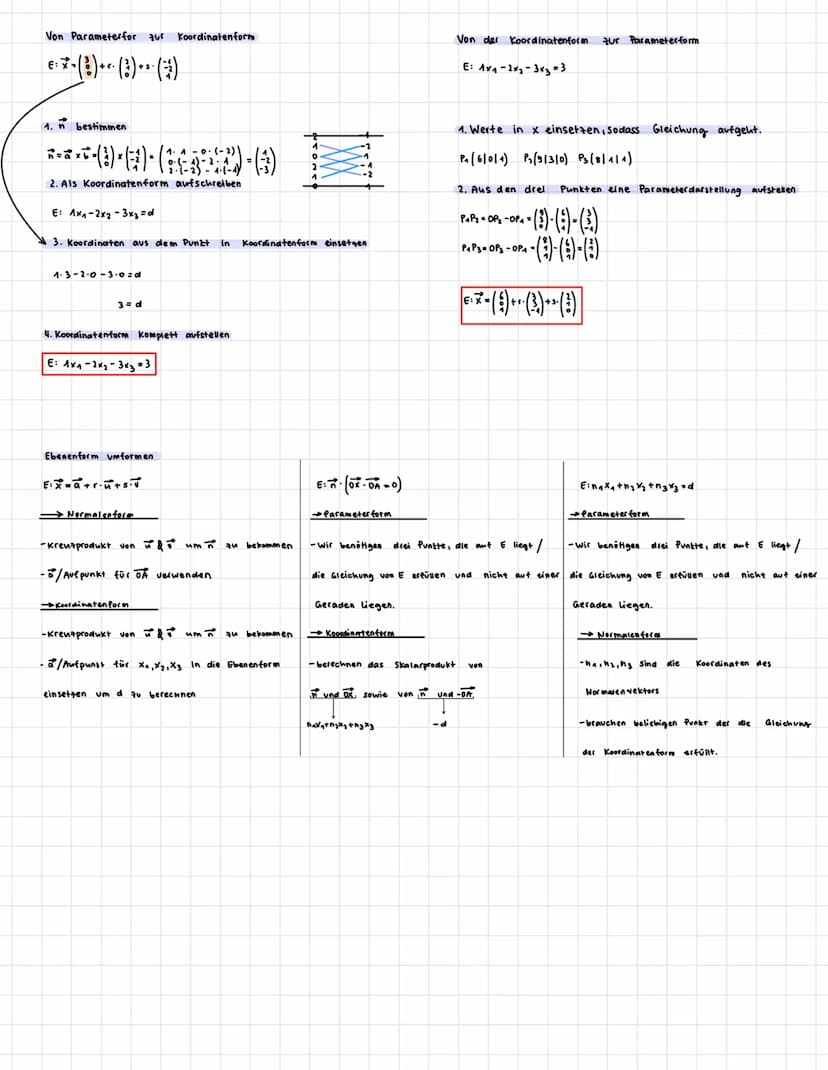

Umformungen zwischen Darstellungsformen

Die verschiedenen Darstellungsformen von Ebenen - Parameterform, Normalenform und Koordinatenform - können ineinander umgewandelt werden. Die Parametergleichung einer Ebene aufstellen erfordert drei Punkte, die nicht auf einer Geraden liegen.

Highlight: Für die Umwandlung von der Koordinatenform in die Parameterform werden zunächst drei Punkte bestimmt, die in der Ebene liegen. Aus diesen wird dann die Parameterdarstellung konstruiert.

Die Normalenform einer Ebene enthält den Normalenvektor und einen Aufpunkt. Die Koordinatenform ax₁ + bx₂ + cx₃ = d beschreibt die Ebene durch eine lineare Gleichung.

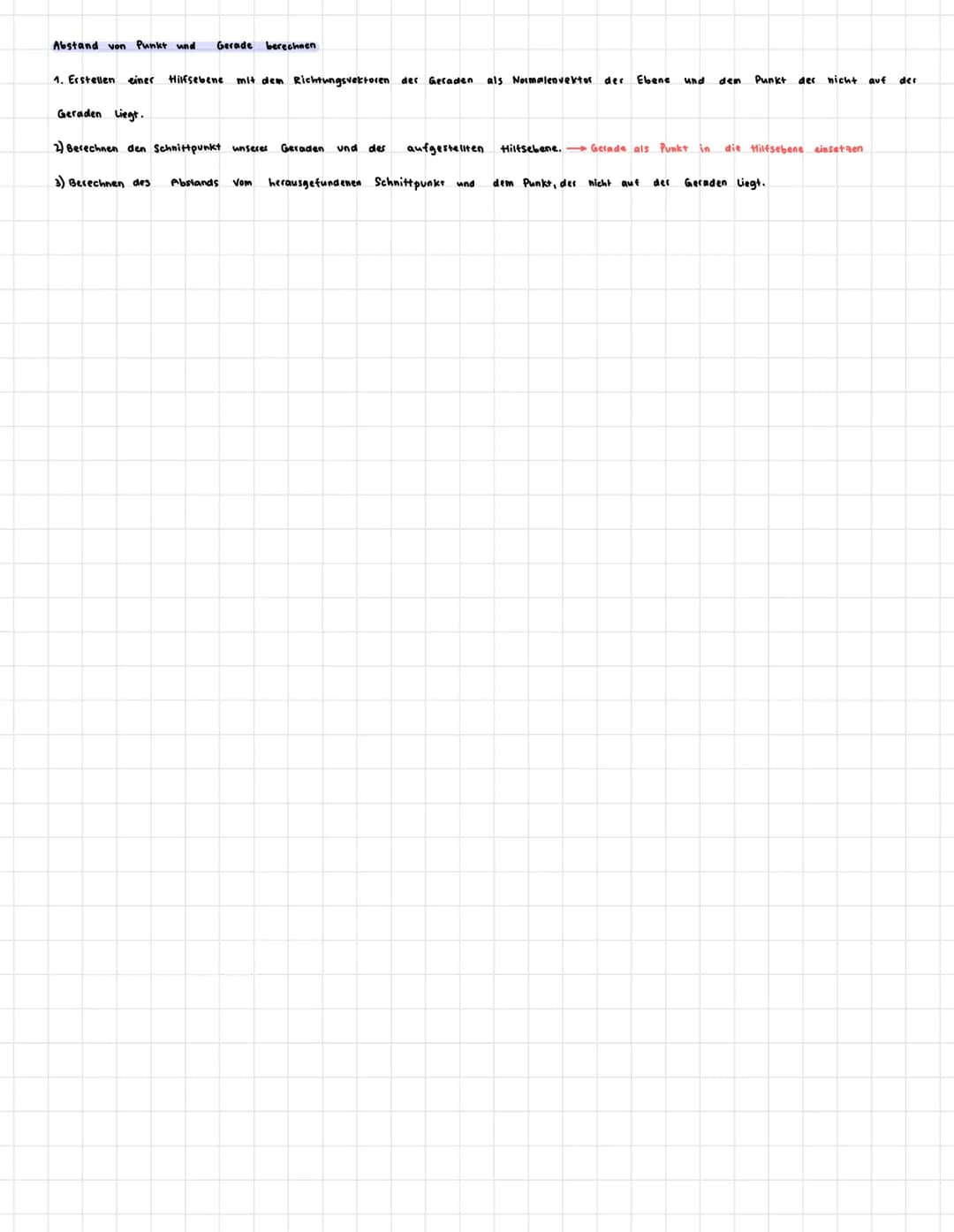

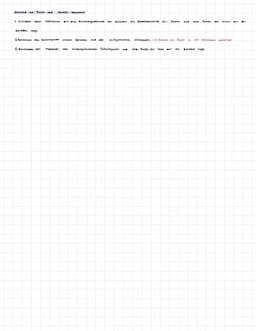

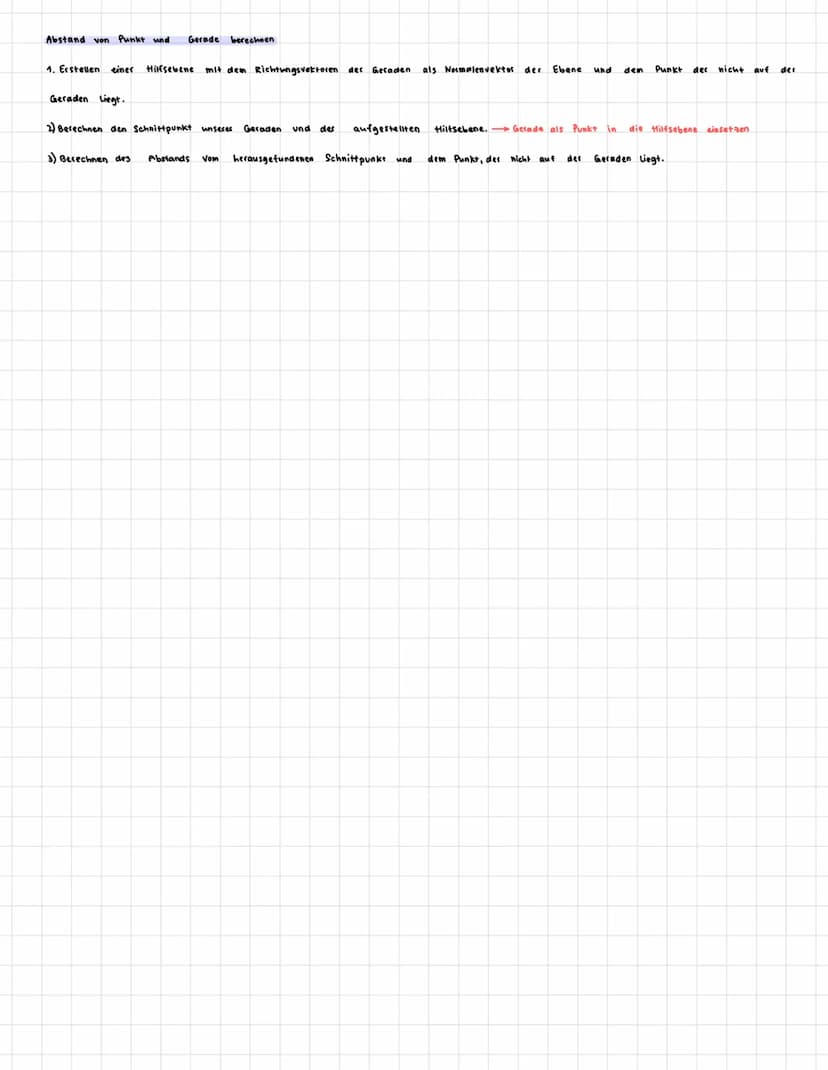

Abstandsberechnung zwischen Punkt und Gerade in der Analytischen Geometrie

Die Vektorrechnung ermöglicht uns eine präzise Berechnung des Abstands zwischen einem Punkt und einer Geraden im dreidimensionalen Raum. Diese Methode ist besonders relevant für die Analytische Geometrie und findet häufige Anwendung in der Oberstufe.

Definition: Der Abstand zwischen einem Punkt und einer Geraden ist die kürzeste Strecke zwischen dem Punkt und einem beliebigen Punkt auf der Geraden. Diese Strecke steht immer senkrecht zur Geraden.

Der Berechnungsprozess erfolgt in drei klar definierten Schritten. Zunächst konstruieren wir eine Hilfsebene, die durch den gegebenen Punkt verläuft und deren Normalenvektor dem Richtungsvektor der Geraden entspricht. Diese Hilfsebene steht somit senkrecht zur ursprünglichen Geraden. Die Parametergleichung der Ebene lässt sich dabei direkt aus dem Richtungsvektor der Geraden und dem Punkt ableiten.

Im zweiten Schritt ermitteln wir den Schnittpunkt zwischen der ursprünglichen Geraden und unserer konstruierten Hilfsebene. Dafür setzen wir die Parametergleichung einer Geraden in die Ebenengleichung ein und lösen nach dem Parameter auf. Dieser Schnittpunkt ist der Punkt auf der Geraden, der dem gegebenen Punkt am nächsten liegt.

Beispiel: Gegeben sei die Gerade g: X = P + t·v⃗ und ein Punkt A außerhalb der Geraden. Die Hilfsebene E durch A mit Normalenvektor v⃗ hat die Gleichung: v⃗·$X-A$ = 0. Der Schnittpunkt S ergibt sich durch Einsetzen der Geradengleichung in die Ebenengleichung.

Der finale Schritt besteht in der Berechnung des Abstands zwischen dem gefundenen Schnittpunkt und dem ursprünglichen Punkt. Dieser Abstand entspricht dem gesuchten kürzesten Abstand zwischen Punkt und Gerade. Die Berechnung erfolgt mittels des Betrags des Verbindungsvektors zwischen diesen beiden Punkten.

Praktische Anwendung der Abstandsberechnung in der Vektorgeometrie

Die Vektorrechnung Aufgaben mit Lösungen PDF zeigen, dass diese Methode besonders in der Vektoren Oberstufe Zusammenfassung eine zentrale Rolle spielt. Die praktische Bedeutung dieser Berechnungsmethode erstreckt sich über verschiedene Anwendungsgebiete.

Hinweis: Die Abstandsberechnung ist fundamental für die Konstruktion in der technischen Zeichnung, der Architektur und dem Computer-Aided Design (CAD).

In der Vektorrechnung Zusammenfassung wird deutlich, dass diese Methode auch für komplexere geometrische Probleme grundlegend ist. Beispielsweise bei der Bestimmung von Mindestabständen in der Raumplanung oder bei der Kollisionserkennung in der Computergrafik. Die Parametergleichung aufstellen mit 2 Punkten oder 3 Punkten ist dabei oft der erste Schritt zur Problemlösung.

Die Umwandlung zwischen verschiedenen Darstellungsformen, wie von der Parameterform in Koordinatenform, ermöglicht es uns, dasselbe geometrische Problem aus verschiedenen Perspektiven zu betrachten und die jeweils effizienteste Lösungsmethode zu wählen. Dies ist besonders wichtig bei der Optimierung von Berechnungen in technischen Anwendungen.

Beispiel: In der Robotik muss der kürzeste Abstand zwischen einem Roboterarm und Hindernissen kontinuierlich berechnet werden, um Kollisionen zu vermeiden. Hier kommt die Abstandsberechnung zwischen Punkt und Gerade praktisch zum Einsatz.
