Das Elektrische Feld: Grundlagen und Anwendungen

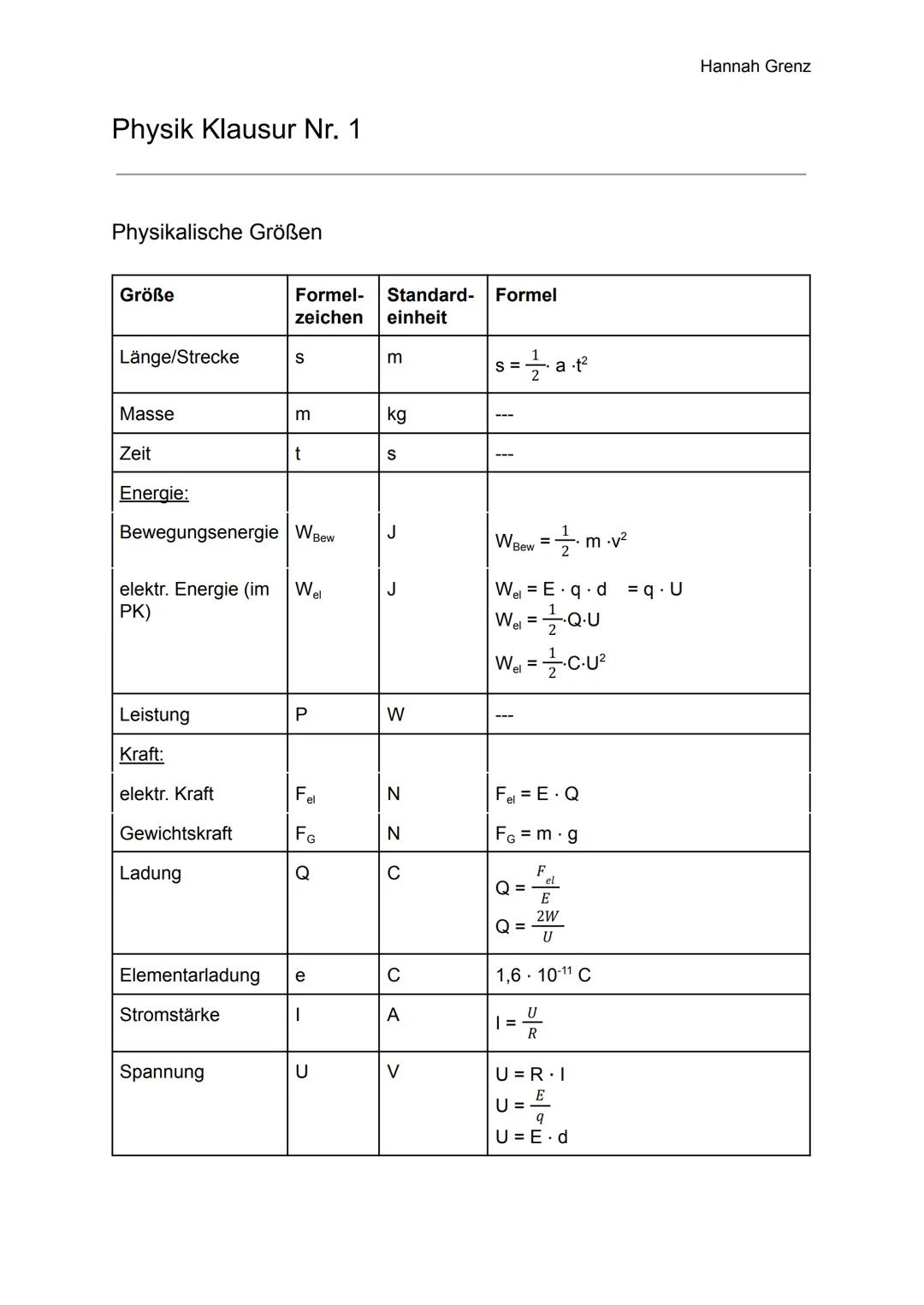

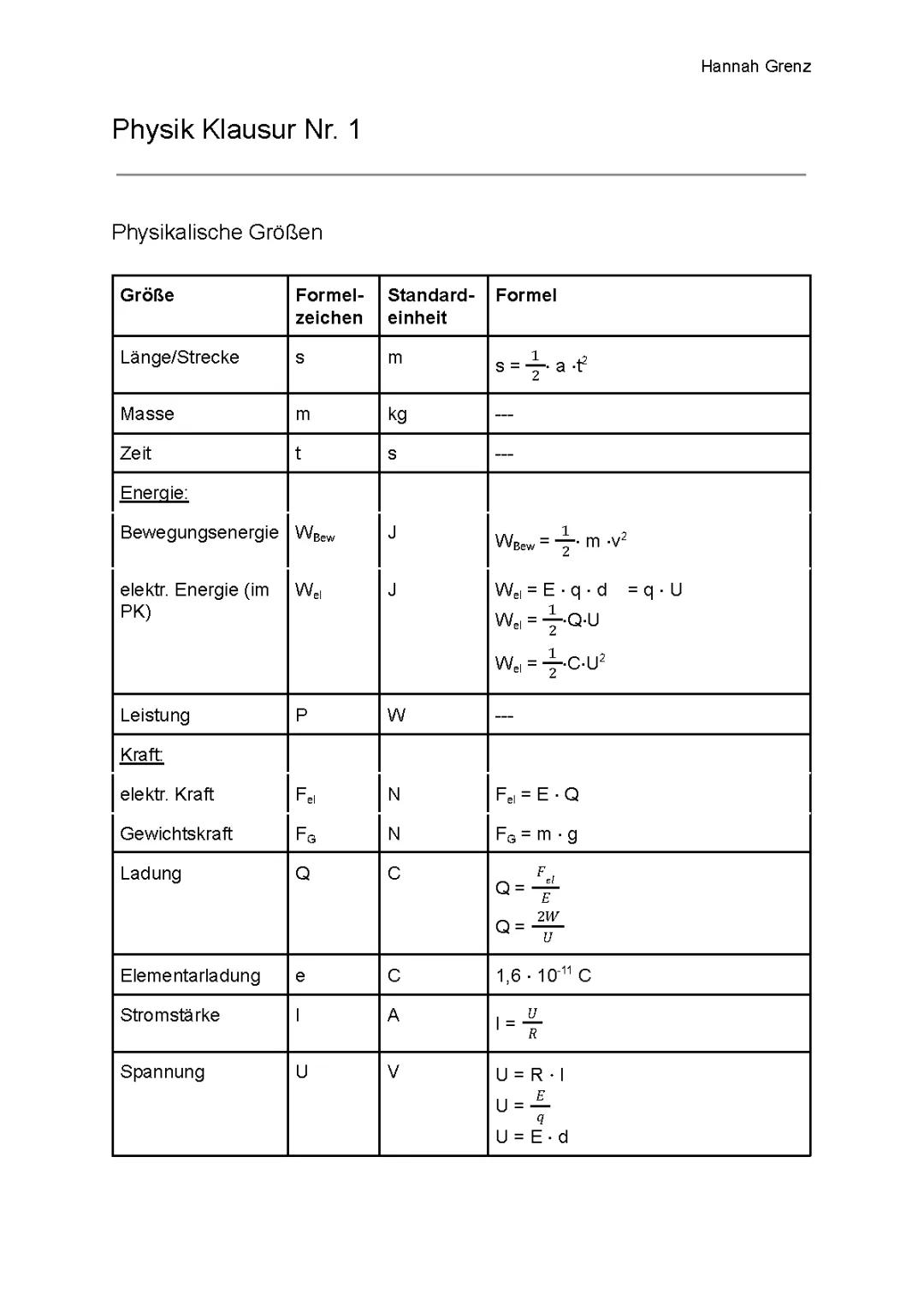

Physikalische Größen - Dein Werkzeugkasten

Diese Formelsammlung ist dein Spickzettel für die Klausur! Alle grundlegenden physikalischen Größen wie Länge, Masse und Zeit kennst du bereits aus der Mechanik.

Bei der Energie wird's interessanter: Die Bewegungsenergie $W_{Bew} = \frac{1}{2} \cdot m \cdot v^2$ kennst du, aber die elektrische Energie hat gleich drei verschiedene Formeln. Das liegt daran, dass sie je nach Situation unterschiedlich berechnet wird - einmal über Ladung und Spannung, einmal über Kapazität.

Die elektrischen Kräfte funktionieren ähnlich wie mechanische Kräfte. Die elektrische Kraft $F_{el} = E \cdot Q$ hängt von der Feldstärke und der Ladung ab. Die Elementarladung $e = 1,6 \cdot 10^{-19} C$ ist übrigens die kleinste mögliche Ladung - jedes Elektron hat genau diese Ladung.

Merktipp: Die meisten Formeln für Spannung $U$ zeigen dir verschiedene Wege zum gleichen Ziel - mal über Widerstand und Strom, mal über Feldstärke und Abstand.

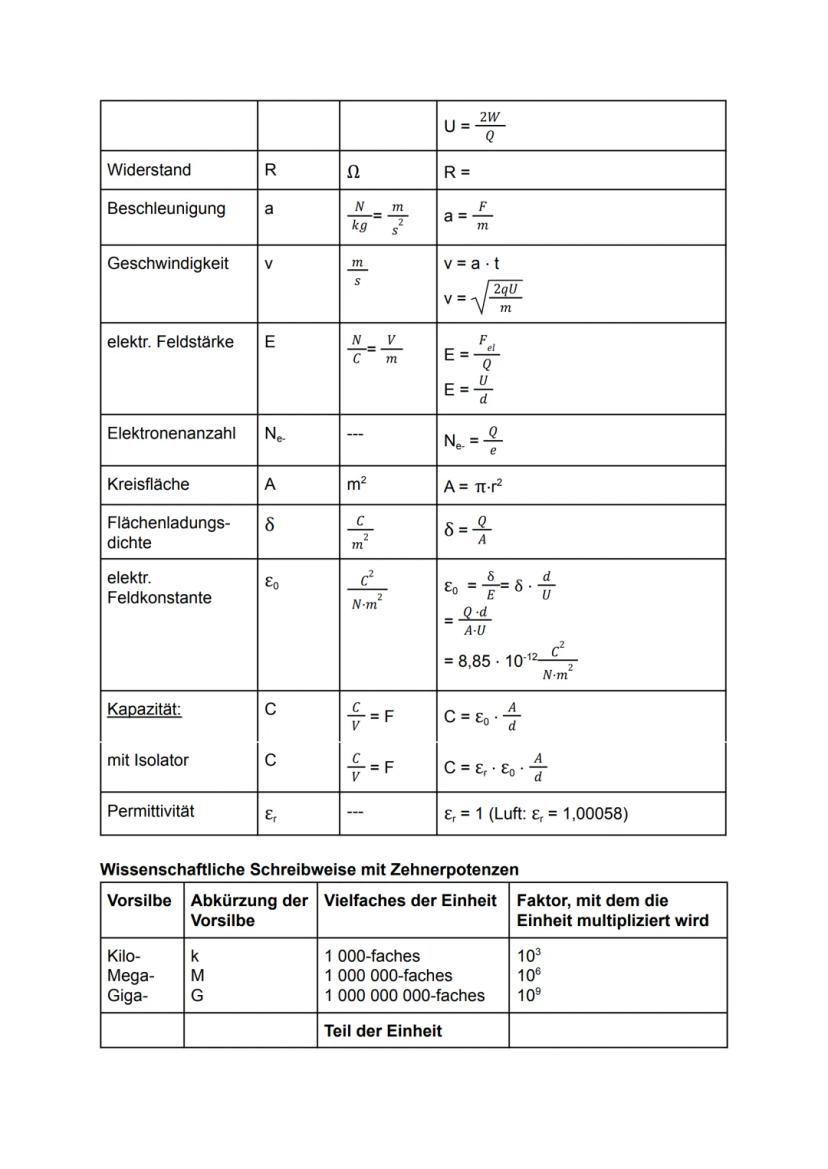

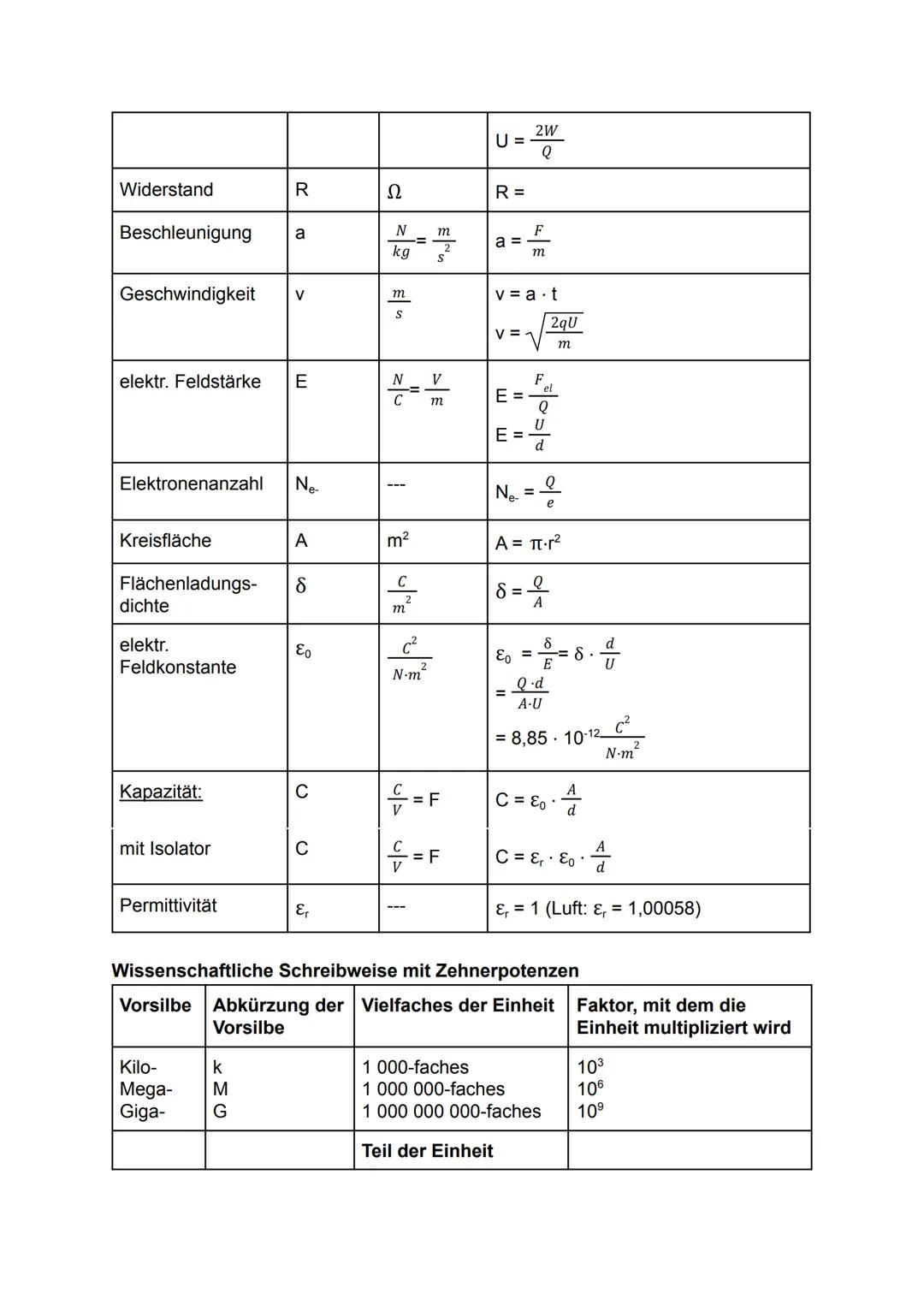

Weitere Größen und Einheiten

Der Widerstand $R$ und die Beschleunigung $a$ verbinden Mechanik mit Elektrik. Besonders cool: Die Geschwindigkeit $v = \sqrt{\frac{2qU}{m}}$ zeigt, wie schnell sich Elektronen durch eine Spannung bewegen.

Die elektrische Feldstärke $E$ ist wie die "Stärke" des elektrischen Feldes. Mit $E = \frac{U}{d}$ siehst du: Je höher die Spannung oder je kleiner der Abstand, desto stärker das Feld.

Flächenladungsdichte $δ$ und Kapazität $C$ sind typisch für Kondensatoren. Die elektrische Feldkonstante $ε_0 = 8,85 \cdot 10^{-12}$ ist eine Naturkonstante - die musst du dir merken!

Wichtig: Die Permittivität $ε_r$ ist für Luft praktisch 1, für andere Materialien meist größer.

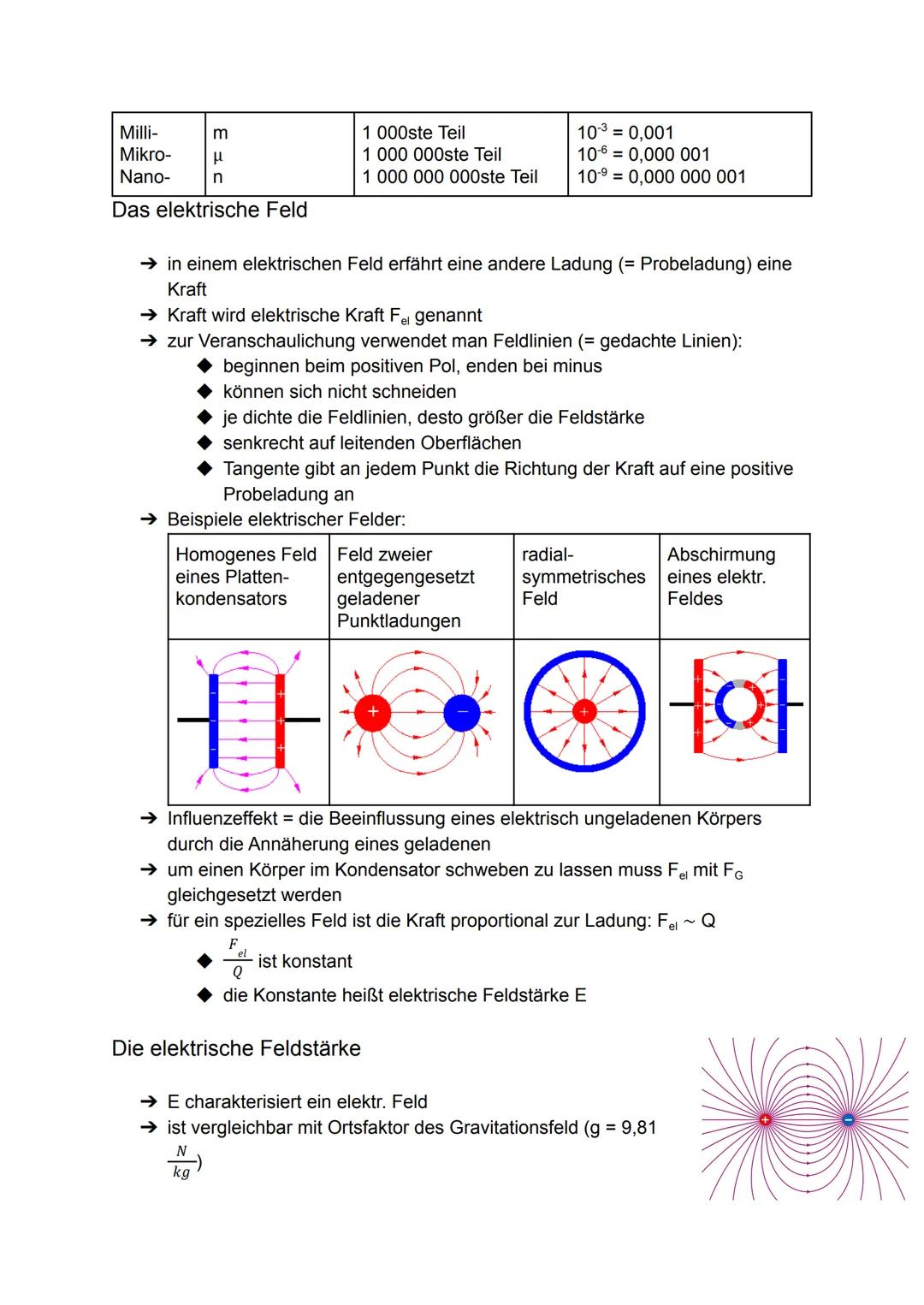

Einheiten und das elektrische Feld

Die wissenschaftliche Schreibweise mit Zehnerpotenzen sparst du dir viel Schreibarbeit. Von Kilo- bis Nano- - diese Vorsilben begegnen dir ständig in der Physik.

Elektrische Felder sind unsichtbare "Kraftzonen" um geladene Objekte. Stell dir vor, eine positive Ladung erzeugt um sich herum einen Bereich, in dem andere Ladungen Kraft spüren. Die Feldlinien sind wie Wegweiser für diese Kräfte.

Wichtige Feldlinien-Regeln: Sie beginnen bei Plus, enden bei Minus, schneiden sich nie und zeigen durch ihre Dichte die Feldstärke an. Im Plattenkondensator hast du ein homogenes Feld - überall gleich stark.

Der Influenzeffekt erklärt, warum sich deine Haare beim Luftballon-Experiment bewegen. Sogar neutrale Objekte reagieren auf elektrische Felder, weil sich ihre Ladungen verschieben.

Praxistipp: Um einen Körper schweben zu lassen, muss $F_{el} = F_G$ sein - elektrische Kraft gleich Gewichtskraft.

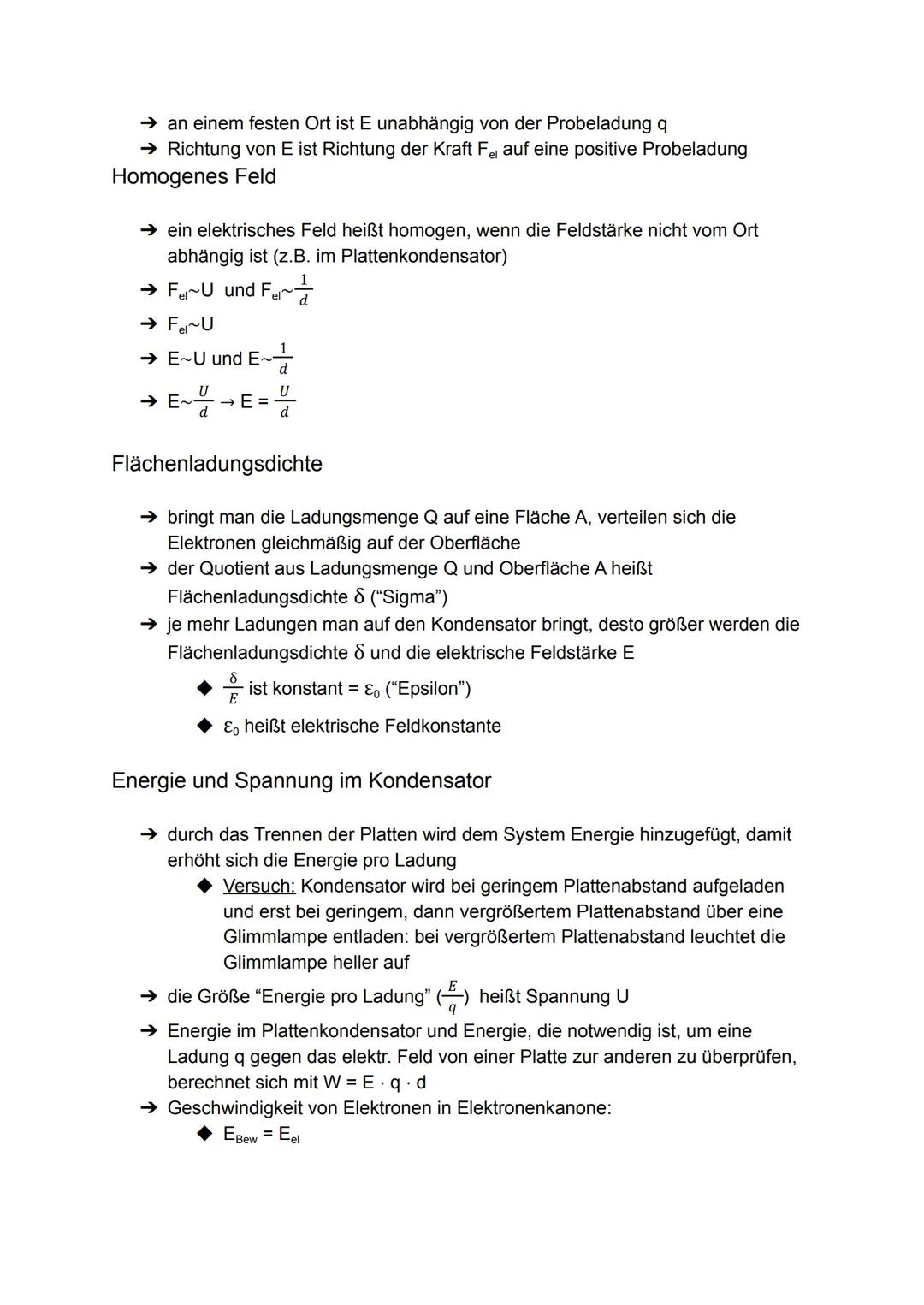

Feldstärke und homogene Felder

Die elektrische Feldstärke $E$ ist dein Maß dafür, wie "aggressiv" ein elektrisches Feld ist. Sie ist wie der Ortsfaktor $g$ im Gravitationsfeld - eine charakteristische Eigenschaft des Feldes an einem bestimmten Ort.

Homogene Felder findest du zwischen Kondensatorplatten. Hier ist die Feldstärke überall gleich groß. Die Formel $E = \frac{U}{d}$ zeigt: Doppelte Spannung = doppelte Feldstärke, doppelter Abstand = halbe Feldstärke.

Die Flächenladungsdichte $δ$ beschreibt, wie viel Ladung pro Quadratmeter auf einer Oberfläche sitzt. Je mehr Ladung, desto stärker das Feld. Das Verhältnis $\frac{δ}{E} = ε_0$ ist immer konstant.

Energie und Spannung im Kondensator hängen zusammen: Spannung ist "Energie pro Ladung". Wenn du die Platten auseinanderziehst, steigt die Spannung, weil du Arbeit gegen das elektrische Feld leistest.

Experiment: Die Glimmlampe leuchtet heller bei größerem Plattenabstand, weil die Spannung steigt!

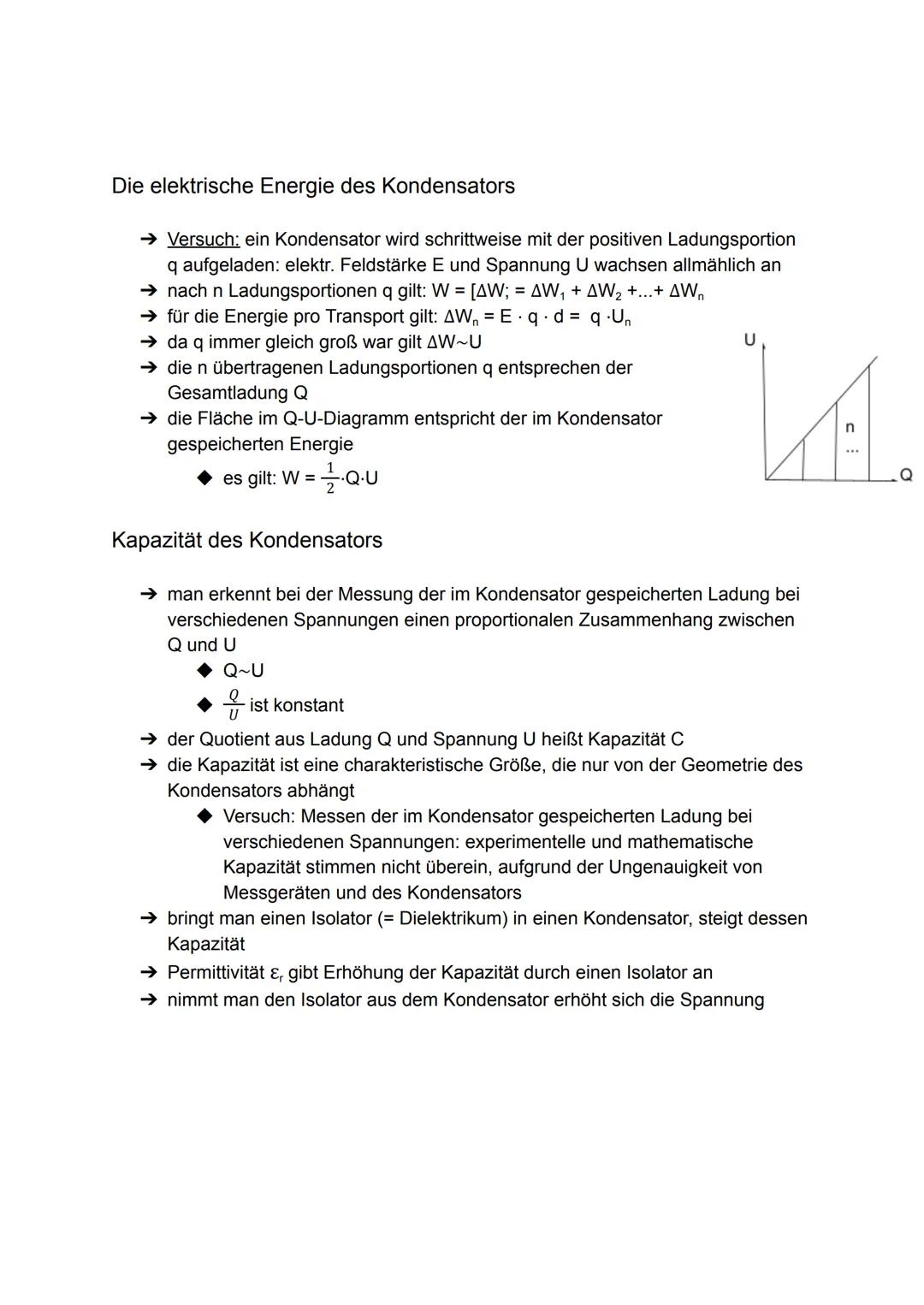

Kondensatorenergie und Kapazität

Die elektrische Energie im Kondensator baut sich schrittweise auf. Jede neue Ladung, die du hinzufügst, braucht mehr Energie als die vorherige, weil sie gegen das bereits vorhandene Feld arbeiten muss.

Das Q-U-Diagramm zeigt dir graphisch die gespeicherte Energie - sie entspricht der Dreiecksfläche unter der Geraden. Deshalb kommt der Faktor $\frac{1}{2}$ in der Formel $W = \frac{1}{2} Q \cdot U$.

Die Kapazität $C = \frac{Q}{U}$ ist wie die "Ladekapazität" deines Kondensators. Sie hängt nur von der Bauform ab - größere Platten oder kleinerer Abstand bedeuten mehr Kapazität.

Dielektrika (Isolatoren zwischen den Platten) erhöhen die Kapazität durch die Permittivität $ε_r$. Entfernst du den Isolator, steigt die Spannung sofort wieder - die Ladung bleibt, aber die Kapazität sinkt.

Merksatz: Kapazität ist Kondensator-DNA - sie ändert sich nur, wenn du die Bauform änderst!
