Das Stromnetz

Alles über das Stromnetz in Deutschland: Aufbau, Spannungsebenen und Karten

Der Aufbau Stromnetz Deutschland und seine verschiedenen Komponenten von der Erzeugung bis zur Verteilung.

  • Das deutsche Verbundnetz Deutschland besteht aus verschiedenen Netzebenen mit unterschiedlichen Spannungsebenen
  • Die Struktur umfasst Übertragungs- und Verteilnetze mit Spannungsebenen von Höchstspannung bis Niederspannung
  • Verschiedene Netztopologien wie Strahlen-, Ring- und Maschennetze gewährleisten die Stromversorgung
  • Das Energienetz wird durch Umspannanlagen und Schaltwerke gesteuert und verbunden
  • Stromnetz Deutschland 230v 50hz bildet die Basis für die Endverbraucherversorgung
...

4.4.2021

465

Y. F.

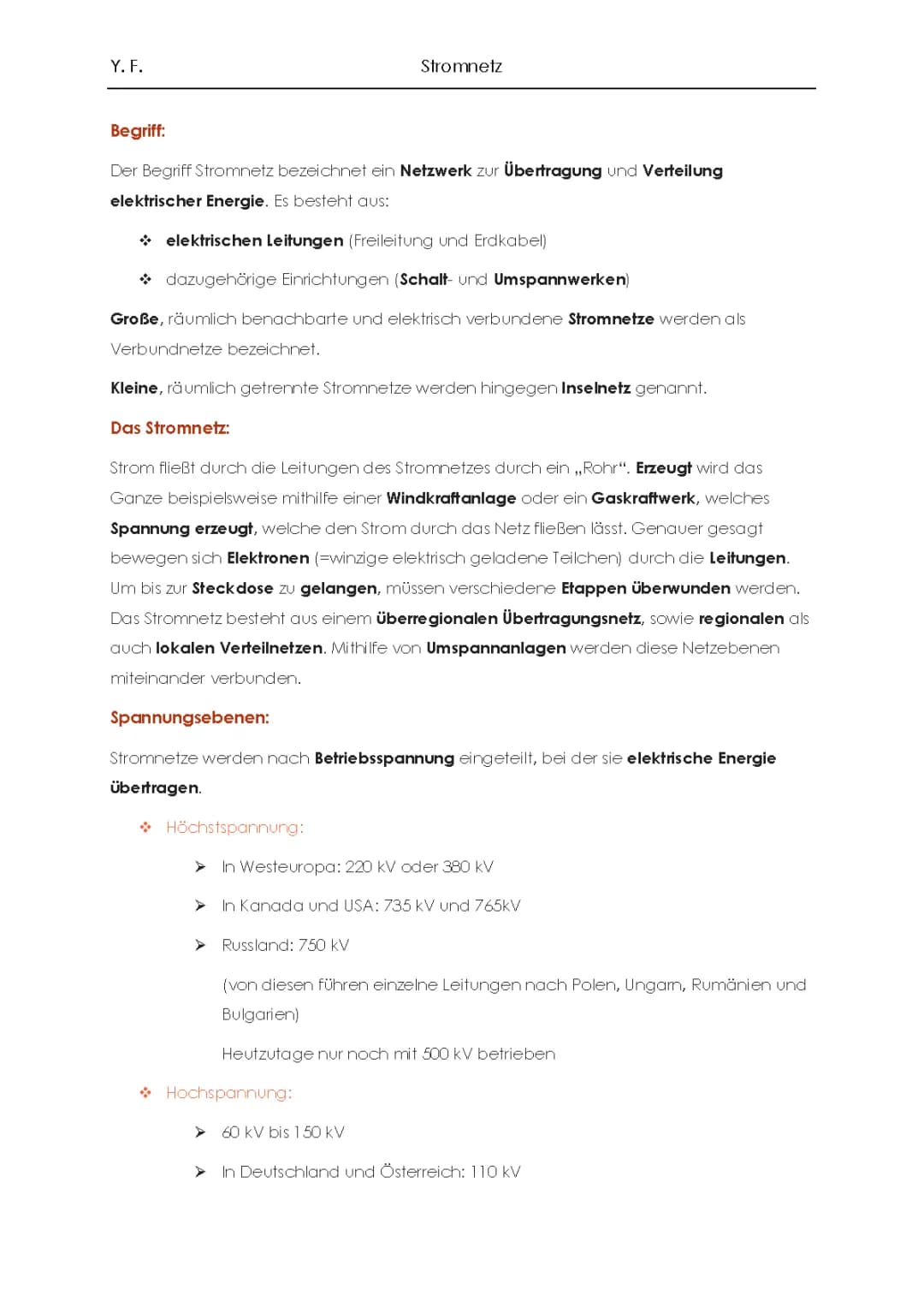

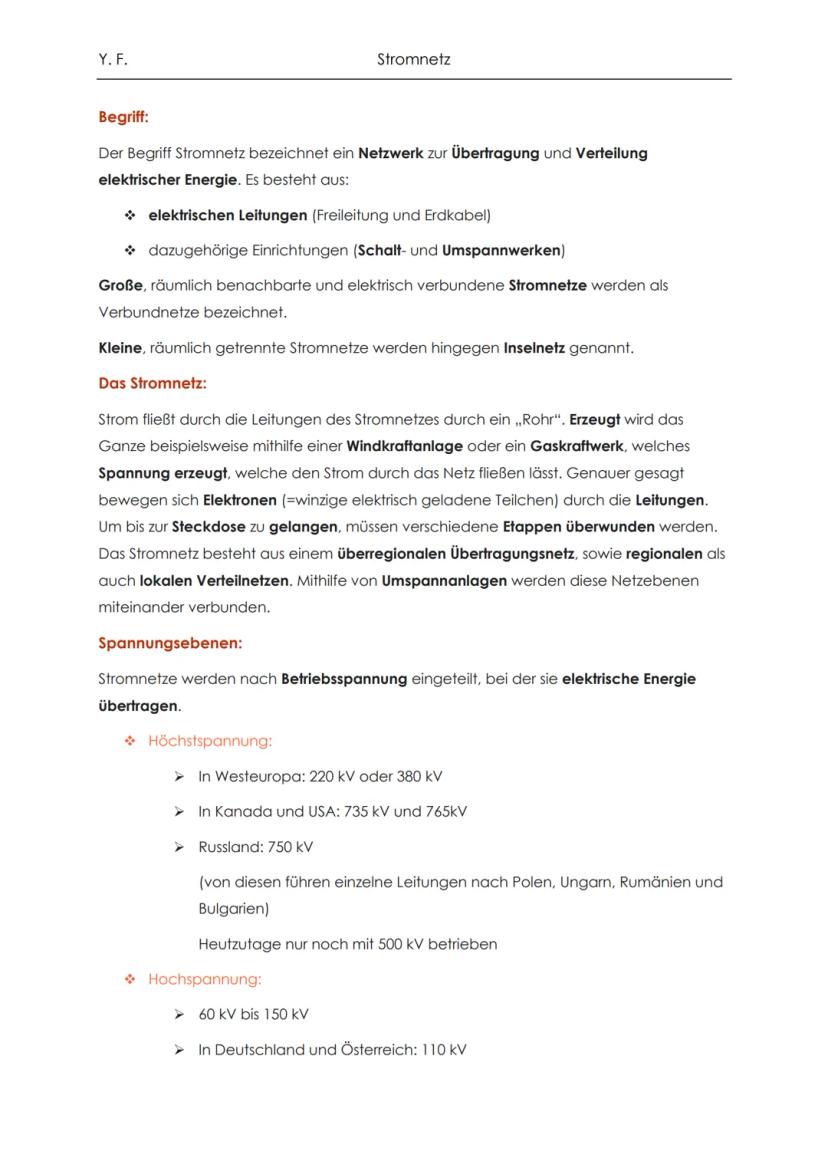

Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Öffnen

Verbundnetze und Netztopologien

Das Verbundnetz Deutschland spielt eine zentrale Rolle in der Stromversorgung. In einem Verbundnetz werden mehrere Kraftwerke und Abnehmerzentren zusammengeschlossen, um lokale Unterschiede zwischen Angebot und Nachfrage besser auszugleichen.

Vorteile des Verbundnetzes:

  • Erhöhte Stabilität des Energiesystems
  • Besserer Ausgleich von Lastschwankungen
  • Gesteigerte Betriebszuverlässigkeit

Example: Bei einem plötzlichen Ausfall eines Kraftwerks kann das Verbundnetz schnell Energie aus anderen Regionen bereitstellen, um Stromausfälle zu vermeiden.

Ein spezieller Netztyp ist das Einspeisenetz, das für die Aufnahme und Weiterleitung von Strom ausgelegt und mit dem Versorgungs- und oft auch dem Übertragungsnetz verbunden ist.

Die Struktur von Stromnetzen variiert je nach Anforderungen. Die wichtigsten Netztopologien sind:

  1. Strahlennetz: Von einer zentralen Speisestelle versorgt, mit strahlenförmig verlaufenden Leitungen zu den Verbrauchsstellen. Vorteile sind geringer Planungsaufwand und einfache Fehlersuche.
  2. Ringnetz: Versorgung erfolgt in Form einer Ringleitung, wodurch Verbraucher von zwei Stellen versorgt werden können. Dies erhöht die Versorgungssicherheit.
  3. Maschennetz: Eine erweiterte Form des Ringnetzes, typischerweise mit mehreren Speisepunkten und einem komplexen Netz aus Knoten und Zweigen. Findet Anwendung in Übertragungsnetzen mit Hoch- und Höchstspannung.

Highlight: Die Wahl der Netztopologie richtet sich nach Faktoren wie Spannungsebene, räumlichen Bedingungen und Betriebskosten.

Diese verschiedenen Netzstrukturen tragen dazu bei, dass das Stromnetz Deutschland flexibel und zuverlässig elektrische Energie vom Erzeuger zum Verbraucher transportieren kann.

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Öffnen

Netztopologien und Strukturen

Die Struktur des Stromnetzes wird durch verschiedene Topologien bestimmt.

Definition: Strahlennetz, Ringnetz und Maschennetz sind die wichtigsten Netzformen, die sich nach Spannungsebene und räumlichen Bedingungen richten.

Example: Ein Strahlennetz versorgt von einer zentralen Stelle aus strahlenförmig die Verbrauchsstellen, während ein Ringnetz eine Versorgung über eine Ringleitung ermöglicht.

Highlight: Maschennetze stellen die komplexeste Form dar und finden besonders in Übertragungsnetzen mit Hoch- und Höchstspannung Anwendung.

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Öffnen

Quellenangaben und Referenzen

Die Informationen basieren auf verschiedenen Fachquellen und dem VDE-Backbone.

Highlight: Die Dokumentation stützt sich auf fundierte Quellen zur Beschreibung des Stromnetz Aufbau.

Definition: Die technischen Spezifikationen entsprechen den Spannungsebenen VDE und anderen relevanten Normen.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Physik

465

4. Apr. 2021

4 Seiten

Alles über das Stromnetz in Deutschland: Aufbau, Spannungsebenen und Karten

user profile picture

Yvonne F.

@yvonnef

Der Aufbau Stromnetz Deutschland und seine verschiedenen Komponenten von der Erzeugung bis zur Verteilung.

  • Das deutsche Verbundnetz Deutschland besteht aus verschiedenen Netzebenen mit unterschiedlichen Spannungsebenen
  • Die Struktur umfasst Übertragungs- und Verteilnetze mit Spannungsebenen von Höchstspannung bis Niederspannung
  • Verschiedene Netztopologien wie... Mehr anzeigen

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Verbundnetze und Netztopologien

Das Verbundnetz Deutschland spielt eine zentrale Rolle in der Stromversorgung. In einem Verbundnetz werden mehrere Kraftwerke und Abnehmerzentren zusammengeschlossen, um lokale Unterschiede zwischen Angebot und Nachfrage besser auszugleichen.

Vorteile des Verbundnetzes:

  • Erhöhte Stabilität des Energiesystems
  • Besserer Ausgleich von Lastschwankungen
  • Gesteigerte Betriebszuverlässigkeit

Example: Bei einem plötzlichen Ausfall eines Kraftwerks kann das Verbundnetz schnell Energie aus anderen Regionen bereitstellen, um Stromausfälle zu vermeiden.

Ein spezieller Netztyp ist das Einspeisenetz, das für die Aufnahme und Weiterleitung von Strom ausgelegt und mit dem Versorgungs- und oft auch dem Übertragungsnetz verbunden ist.

Die Struktur von Stromnetzen variiert je nach Anforderungen. Die wichtigsten Netztopologien sind:

  1. Strahlennetz: Von einer zentralen Speisestelle versorgt, mit strahlenförmig verlaufenden Leitungen zu den Verbrauchsstellen. Vorteile sind geringer Planungsaufwand und einfache Fehlersuche.
  2. Ringnetz: Versorgung erfolgt in Form einer Ringleitung, wodurch Verbraucher von zwei Stellen versorgt werden können. Dies erhöht die Versorgungssicherheit.
  3. Maschennetz: Eine erweiterte Form des Ringnetzes, typischerweise mit mehreren Speisepunkten und einem komplexen Netz aus Knoten und Zweigen. Findet Anwendung in Übertragungsnetzen mit Hoch- und Höchstspannung.

Highlight: Die Wahl der Netztopologie richtet sich nach Faktoren wie Spannungsebene, räumlichen Bedingungen und Betriebskosten.

Diese verschiedenen Netzstrukturen tragen dazu bei, dass das Stromnetz Deutschland flexibel und zuverlässig elektrische Energie vom Erzeuger zum Verbraucher transportieren kann.

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Netztopologien und Strukturen

Die Struktur des Stromnetzes wird durch verschiedene Topologien bestimmt.

Definition: Strahlennetz, Ringnetz und Maschennetz sind die wichtigsten Netzformen, die sich nach Spannungsebene und räumlichen Bedingungen richten.

Example: Ein Strahlennetz versorgt von einer zentralen Stelle aus strahlenförmig die Verbrauchsstellen, während ein Ringnetz eine Versorgung über eine Ringleitung ermöglicht.

Highlight: Maschennetze stellen die komplexeste Form dar und finden besonders in Übertragungsnetzen mit Hoch- und Höchstspannung Anwendung.

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Quellenangaben und Referenzen

Die Informationen basieren auf verschiedenen Fachquellen und dem VDE-Backbone.

Highlight: Die Dokumentation stützt sich auf fundierte Quellen zur Beschreibung des Stromnetz Aufbau.

Definition: Die technischen Spezifikationen entsprechen den Spannungsebenen VDE und anderen relevanten Normen.

Y. F.
Begriff:
Der Begriff Stromnetz bezeichnet ein Netzwerk zur Übertragung und Verteilung
elektrischer Energie. Es besteht aus:
→ elektris

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Grundlagen des Stromnetzes

Das Stromnetz Deutschland ist ein komplexes Netzwerk zur Übertragung und Verteilung elektrischer Energie. Es besteht aus elektrischen Leitungen FreileitungenundErdkabelFreileitungen und Erdkabel sowie dazugehörigen Einrichtungen wie Schalt- und Umspannwerken. Große, räumlich benachbarte und elektrisch verbundene Stromnetze werden als Verbundnetze bezeichnet, während kleine, räumlich getrennte Stromnetze als Inselnetze bekannt sind.

Definition: Ein Stromnetz ist ein System zur Übertragung und Verteilung elektrischer Energie, bestehend aus Leitungen und technischen Einrichtungen.

Der Stromfluss im Netz lässt sich vereinfacht als Bewegung von Elektronen durch Leitungen vorstellen. Die Energie wird beispielsweise durch Windkraftanlagen oder Gaskraftwerke erzeugt, die eine Spannung aufbauen, welche den Strom durch das Netz treibt.

Highlight: Das Stromnetz gliedert sich in ein überregionales Übertragungsnetz sowie regionale und lokale Verteilnetze, die durch Umspannanlagen miteinander verbunden sind.

Die Spannungsebenen im Stromnetz Deutschland sind wie folgt strukturiert:

  1. Höchstspannung: In Westeuropa 220 kV oder 380 kV
  2. Hochspannung: In Deutschland und Österreich typischerweise 110 kV
  3. Mittelspannung: 1 kV bis 35 kV, oft 20 kV bis 25 kV in ländlichen Gebieten
  4. Niederspannung: 230 V/400 V für Haushalte, bis zu 690 V in der Industrie

Vocabulary: kV steht für Kilovolt, eine Maßeinheit für elektrische Spannung.
