Grundlagen der Elektrotechnik: Lernzettel

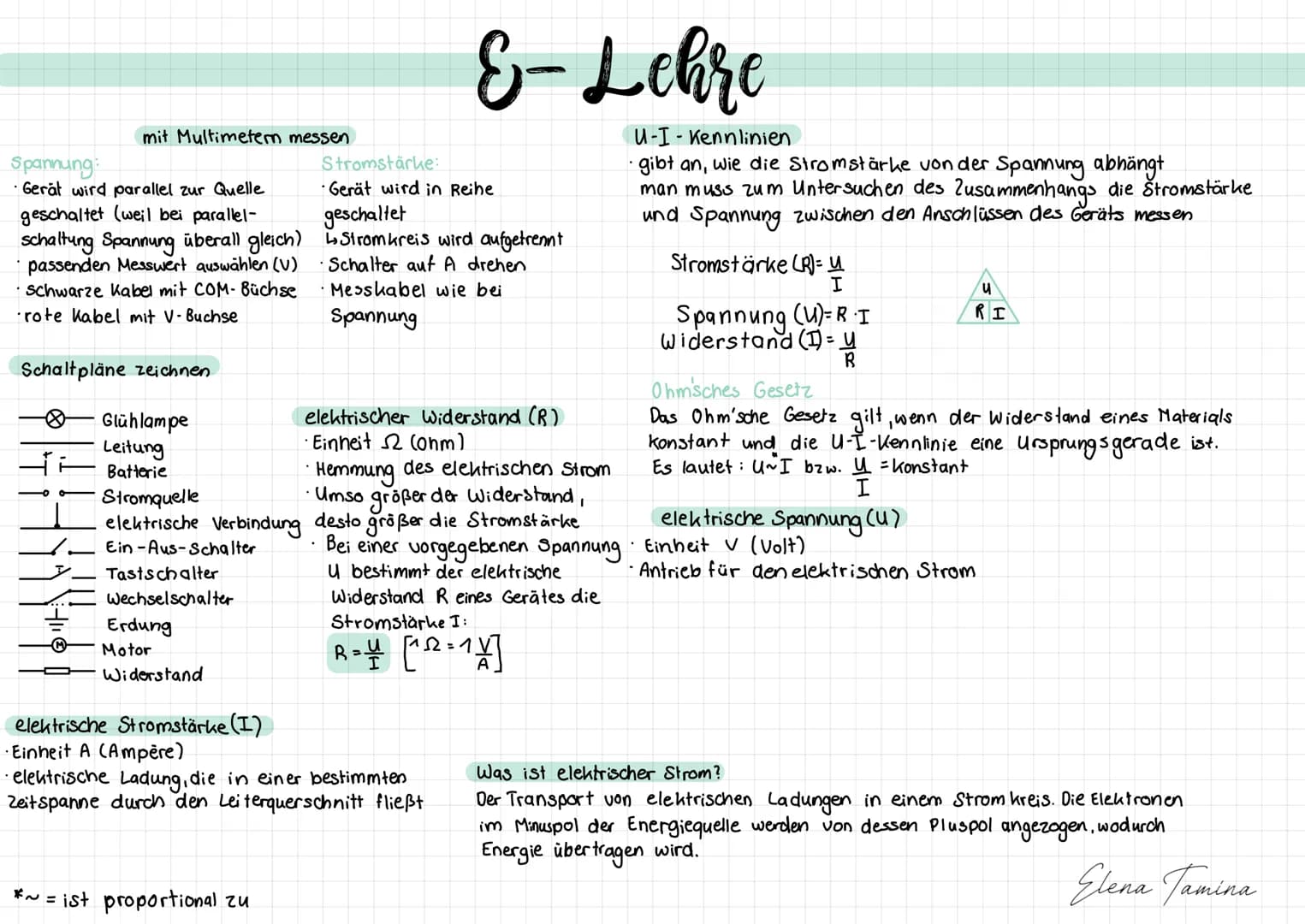

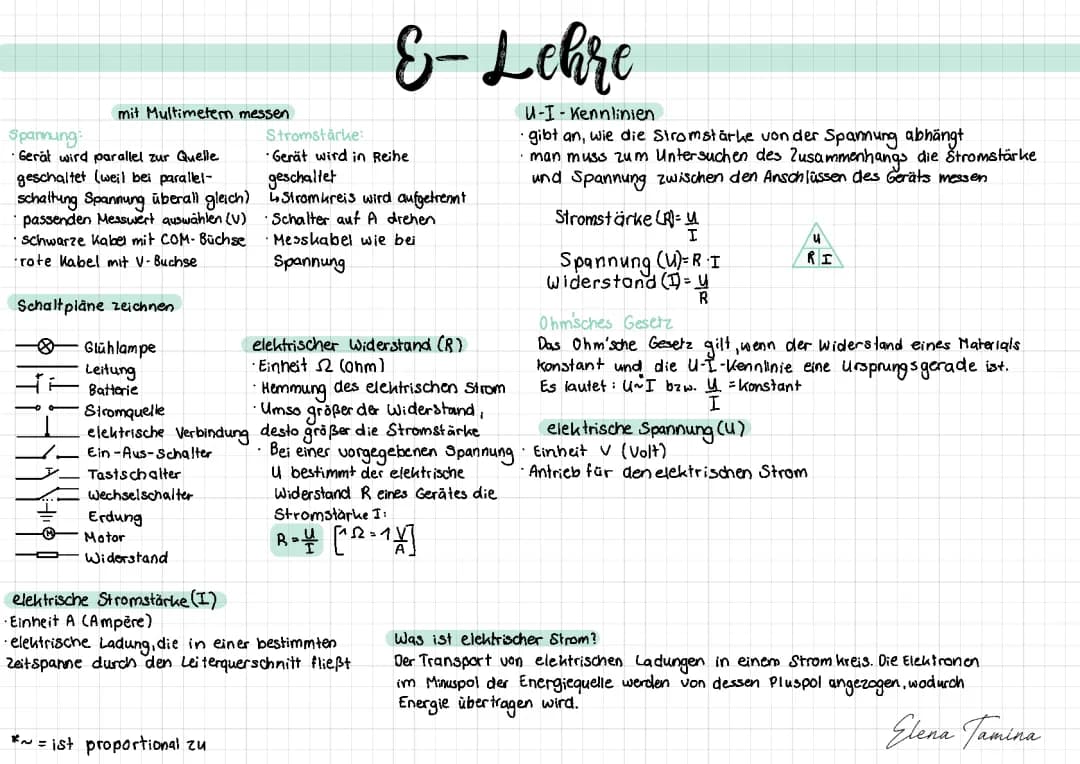

Grundlagen der Elektrizitätslehre

Elektrischer Strom ist einfach der Transport von elektrischen Ladungen - stell dir vor, wie Elektronen vom Minuspol zum Pluspol wandern und dabei Energie übertragen. Das passiert in jedem Stromkreis, den du einschaltest.

Die elektrische Spannung (U) ist der Antrieb für den Strom und wird in Volt (V) gemessen. Du misst sie mit einem Multimeter, das parallel zur Stromquelle geschaltet wird - schwarzes Kabel in COM, rotes in die V-Buchse. Die elektrische Stromstärke (I) zeigt dir, wie viele Ladungen pro Sekunde durch einen Leiter fließen, gemessen in Ampère (A). Hier musst du das Messgerät in Reihe schalten und den Stromkreis auftrennen.

Der elektrische Widerstand (R) hemmt den Stromfluss wie ein Hindernis und wird in Ohm (Ω) gemessen. Das Ohmsche Gesetz verbindet alle drei Größen: R = U/I. Diese Formel kannst du umstellen zu I = U/R oder U = R · I.

💡 Merktipp: Je größer der Widerstand, desto kleiner die Stromstärke bei gleicher Spannung - wie bei einem verstopften Wasserrohr!

U-I-Kennlinien zeigen dir grafisch, wie Spannung und Stromstärke zusammenhängen. Wenn du eine gerade Linie durch den Ursprung bekommst, gilt das Ohmsche Gesetz perfekt.

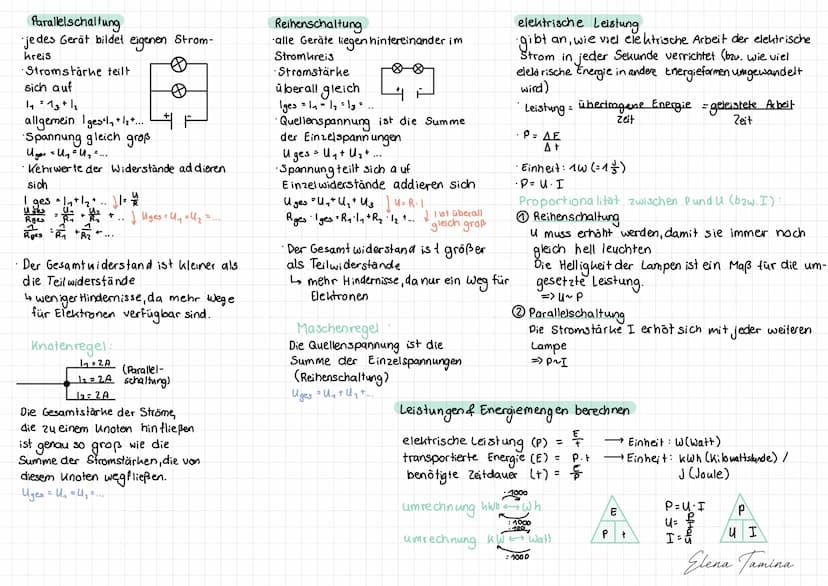

Schaltungen und elektrische Leistung

Bei der Reihenschaltung hängst du alle Geräte hintereinander in eine Kette. Die Stromstärke ist überall gleich $I_ges = I₁ = I₂$, aber die Spannung teilt sich auf $U_ges = U₁ + U₂$. Die Widerstände addieren sich einfach $R_ges = R₁ + R₂$, wodurch der Gesamtwiderstand größer wird.

Die Parallelschaltung funktioniert anders - hier hat jedes Gerät seinen eigenen Stromkreis. Die Spannung bleibt überall gleich $U_ges = U₁ = U₂$, aber die Stromstärke teilt sich auf $I_ges = I₁ + I₂$. Bei den Widerständen addierst du die Kehrwerte: 1/R_ges = 1/R₁ + 1/R₂.

💡 Praxistipp: In der Parallelschaltung wird der Gesamtwiderstand kleiner, weil die Elektronen mehr Wege haben - wie bei einer breiteren Straße für den Verkehr!

Die elektrische Leistung (P) zeigt dir, wie schnell Energie umgewandelt wird, gemessen in Watt (W). Die Grundformel ist P = U · I. Du kannst auch die Energie berechnen: E = P · t, meist in Kilowattstunden (kWh) auf deiner Stromrechnung.

Die Knotenregel besagt: Was an Strom zu einem Verzweigungspunkt hinfließt, fließt auch wieder weg. Die Maschenregel erklärt: In einer geschlossenen Schleife ist die Quellenspannung gleich der Summe aller Einzelspannungen.
