Transistoren sind die Superhelden der Elektronik - sie können winzige Ströme verstärken und als Schalter fungieren. Diese kleinen Bauteile aus Silizium bilden das Herzstück fast aller modernen Geräte, von deinem Smartphone bis zum Computer.
1
of 2Melde dich an, um den Inhalt zu sehen. Kostenlos!
- Zugriff auf alle Dokumente
- Verbessere deine Noten
- Schließ dich Millionen Schülern an

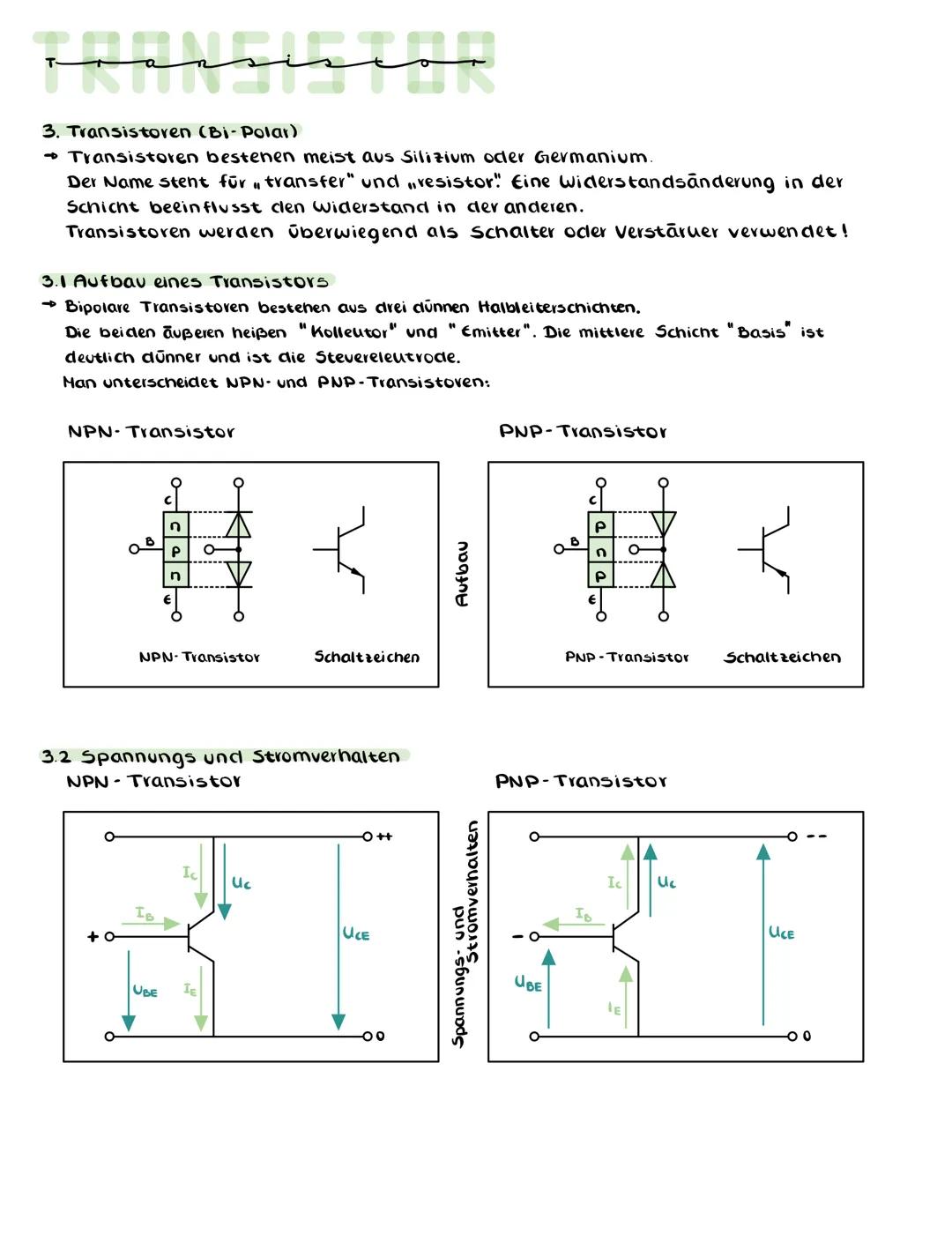

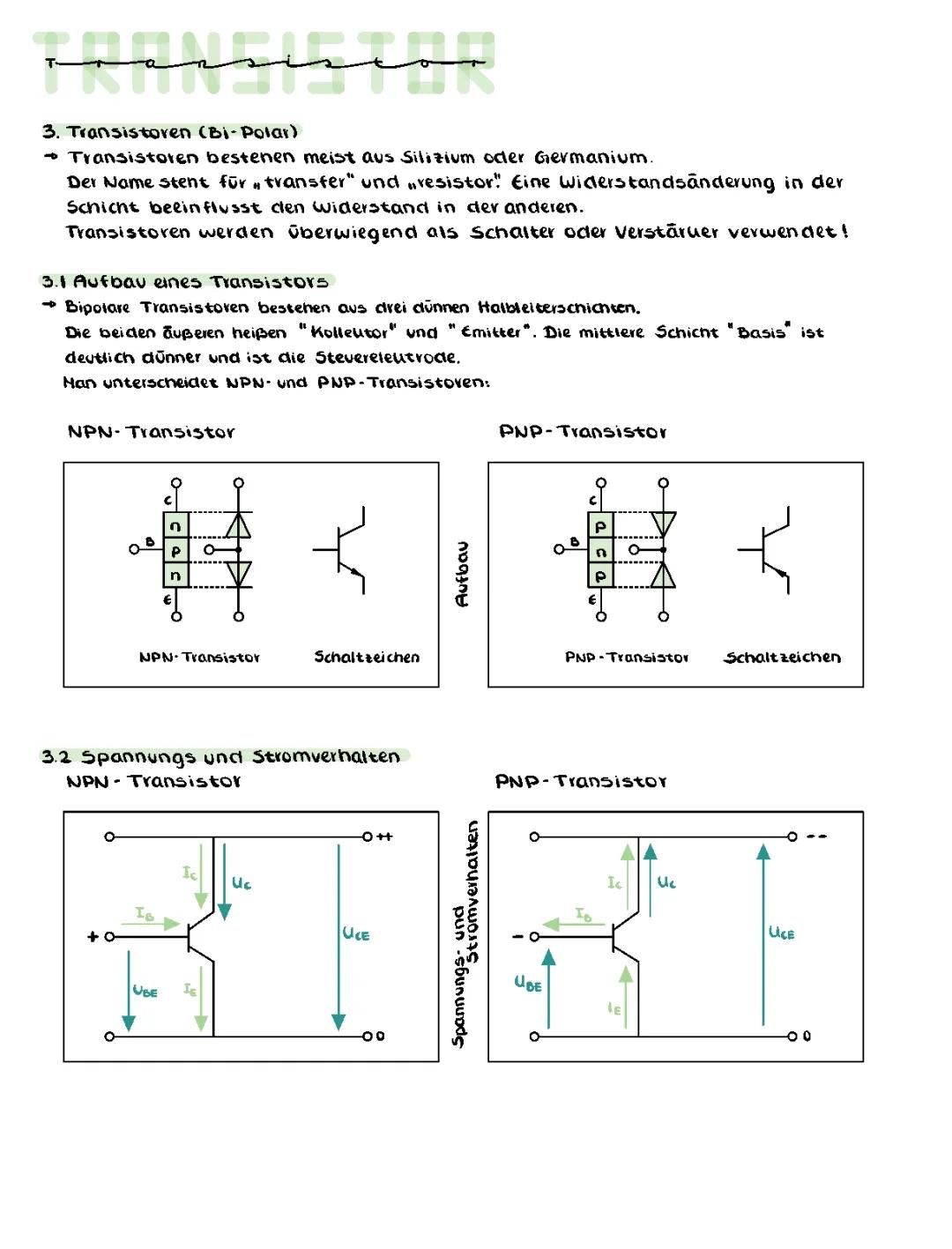

Grundlagen und Aufbau von Transistoren
Transistoren bestehen meist aus Silizium und ihr Name setzt sich aus "transfer" und "resistor" zusammen - perfekt, denn sie übertragen Widerstandsänderungen von einer Schicht zur anderen. Du wirst sie hauptsächlich als Schalter oder Verstärker antreffen.
Bipolare Transistoren haben drei wichtige Schichten: den Kollektor und Emitter als äußere Schichten, plus die dünne Basis in der Mitte als Steuerelektrode. Die Basis ist wie das Gaspedal eines Autos - sie bestimmt, was passiert.
Es gibt zwei Haupttypen: NPN-Transistoren und PNP-Transistoren. Der Unterschied liegt in der Anordnung der Halbleiterschichten - bei NPN ist die mittlere Schicht negativ dotiert, bei PNP positiv dotiert.
Merktipp: Die Pfeilrichtung im Schaltzeichen zeigt dir immer die technische Stromrichtung vom Emitter weg (NPN) oder zum Emitter hin (PNP).
2
of 2Melde dich an, um den Inhalt zu sehen. Kostenlos!
- Zugriff auf alle Dokumente
- Verbessere deine Noten
- Schließ dich Millionen Schülern an

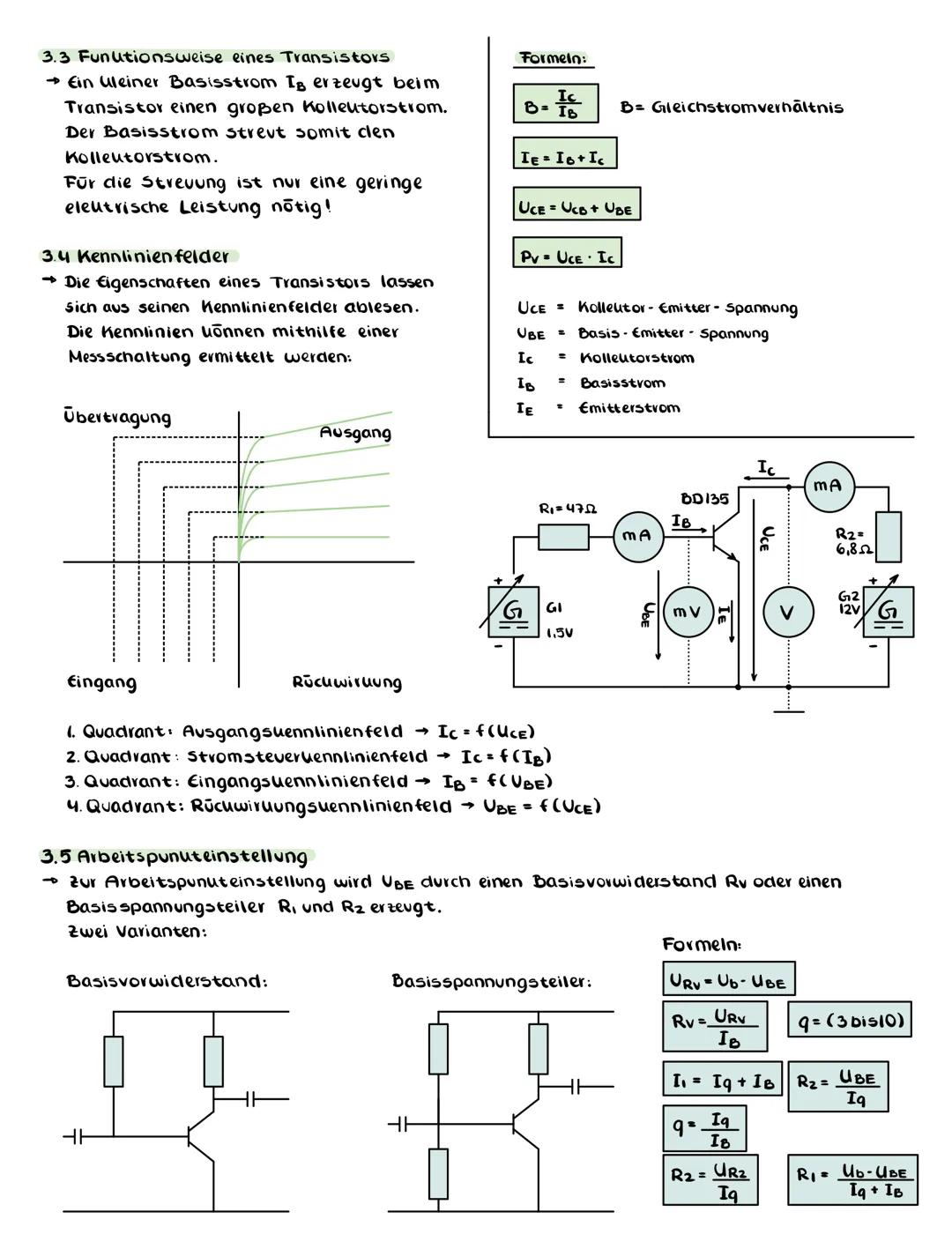

Funktionsweise und wichtige Kennwerte
Das Geniale an Transistoren: Ein winziger Basisstrom IB erzeugt einen viel größeren Kollektorstrom IC! Du brauchst also nur sehr wenig Energie, um große Ströme zu steuern - wie bei einem Lichtschalter, der mit wenig Kraft eine starke Lampe einschaltet.
Kennlinienfelder zeigen dir, wie sich ein Transistor verhält. Die vier Quadranten beschreiben verschiedene Zusammenhänge: Ausgangskennlinien, Stromsteuerung, Eingangskennlinien und Rückwirkung. Diese Diagramme sind deine Roadmap für Transistorschaltungen.
Für die Arbeitspunkteinstellung hast du zwei Möglichkeiten: einen einfachen Basisvorwiderstand RV oder einen stabileren Basisspannungsteiler mit R1 und R2. Der Spannungsteiler ist meist die bessere Wahl, weil er temperaturschwankungen besser verkraftet.
Wichtige Formel: B = IC/IB gibt dir das Stromverhältnis an - typische Werte liegen zwischen 100 und 500!
