Physik /

Der Elektromotor

Der Elektromotor

 Elektromotor wandelt elektrische in mechanische Energie um
- besteht meist aus einem äußerem, von Statoren verursachten Magnetfeld Elektrom

Der Elektromotor

user profile picture

Leonie

345 Followers

Teilen

Speichern

201



9

Lernzettel

- Umwandlung von elektrischer in mechanische Energie - wichtige Bestandteile - Rotor im Detail - Bewegung des Rotors - Kommutator - funktionierender Elektromotor Quelle: LEIFIphysik

Nichts passendes dabei? Erkunde andere Fachbereiche.

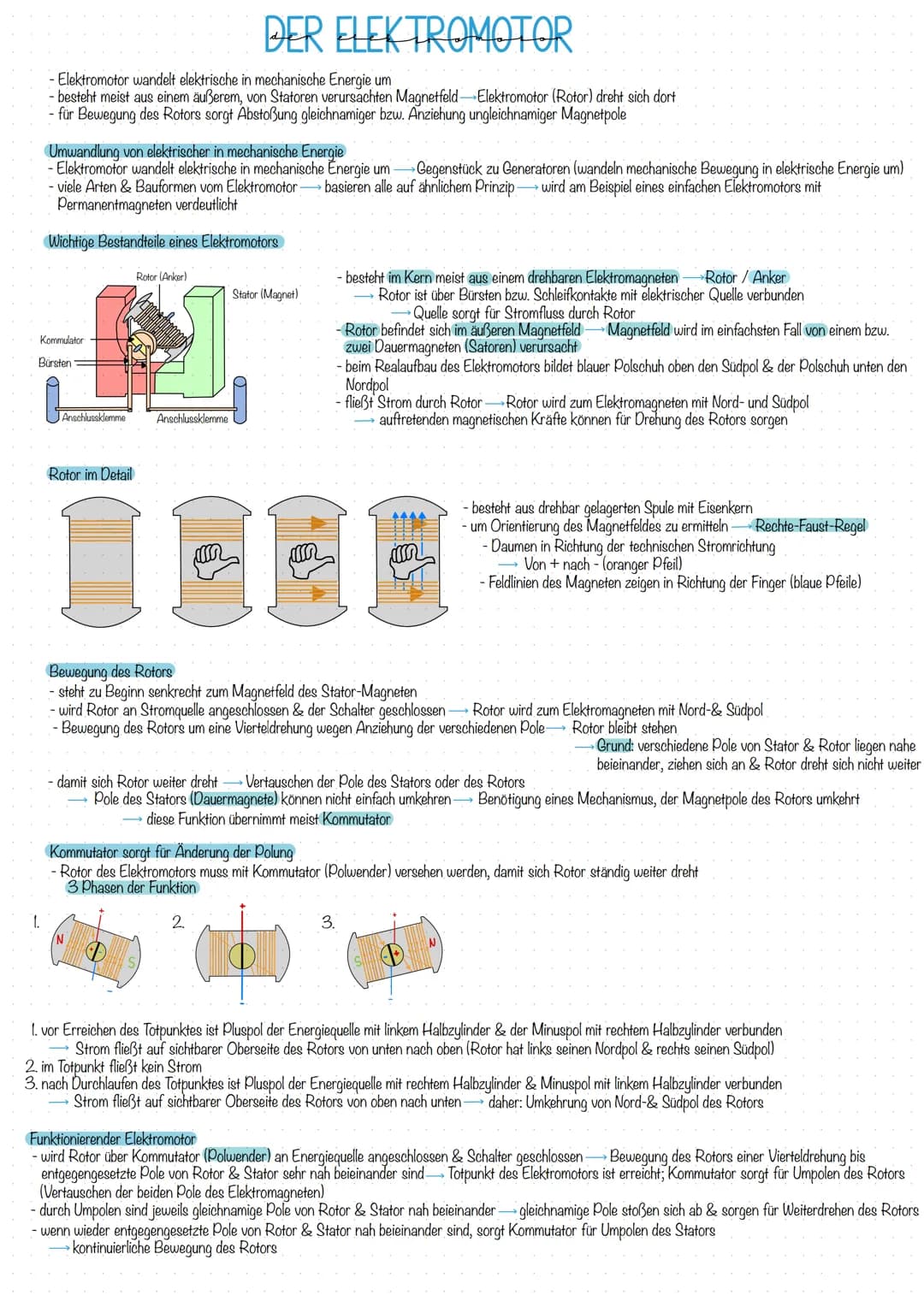

Elektromotor wandelt elektrische in mechanische Energie um - besteht meist aus einem äußerem, von Statoren verursachten Magnetfeld Elektromotor (Rotor) dreht sich dort - für Bewegung des Rotors sorgt Abstoßung gleichnamiger bzw. Anziehung ungleichnamiger Magnetpole Umwandlung von elektrischer in mechanische Energie - Elektromotor wandelt elektrische in mechanische Energie um Gegenstück zu Generatoren (wandeln mechanische Bewegung in elektrische Energie um) viele Arten & Bauformen vom Elektromotor - basieren alle auf ähnlichem Prinzip wird am Beispiel eines einfachen Elektromotors mit Permanentmagneten verdeutlicht Wichtige Bestandteile eines Elektromotors Kommulator Bürsten Anschlussklemme Rotor im Detail DER ELEKTROMOTOR Rotor (Anker) Anschlussklemme N Stator (Magnet) besteht im Kern meist aus einem drehbaren Elektromagneten →→Rotor / Anker Rotor ist über Bürsten bzw. Schleifkontakte mit elektrischer Quelle verbunden Quelle sorgt für Stromfluss durch Rotor -Rotor befindet sich im äußeren Magnetfeld → Magnetfeld wird im einfachsten Fall von einem bzw. zwei Dauermagneten (Satoren) verursacht - beim Realaufbau des Elektromotors bildet blauer Polschuh oben den Südpol & der Polschuh unten den Nordpol - fließt Strom durch Rotor Rotor wird zum Elektromagneten mit Nord- und Südpol auftretenden magnetischen Kräfte können für Drehung des Rotors sorgen ASSOL 3. Bewegung des Rotors - steht zu Beginn senkrecht zum Magnetfeld des Stator-Magneten - wird Rotor an Stromquelle angeschlossen & der Schalter geschlossen → Rotor wird zum Elektromagneten mit Nord-& Südpol - Bewegung des Rotors um eine Vierteldrehung wegen Anziehung der verschiedenen Pole- Rotor bleibt stehen - besteht aus...
