Der Transformator

Wie funktioniert ein Transformator? Einfach erklärt, Aufbau und Anwendung

Transformatoren: Grundlagen, Funktionsweise und Anwendungen

Ein Transformator ist eine Vorrichtung zur Veränderung von Wechselspannungen, bestehend aus Primär- und Sekundärspule sowie einem Eisenkern. Er wandelt elektrische Energie in magnetische und wieder zurück, ermöglicht Spannungsumwandlungen und spielt eine zentrale Rolle bei der Energieübertragung.

  • Aufbau: Primärspule, Sekundärspule, geschlossener Eisenkern
  • Funktionsweise: Energieumwandlung durch elektromagnetische Induktion
  • Anwendung: Spannungsumwandlung für effiziente Energieübertragung
  • Wichtige Formeln: Verhältnis von Windungszahlen zu Spannungen und Stromstärken
...

7.12.2020

3398

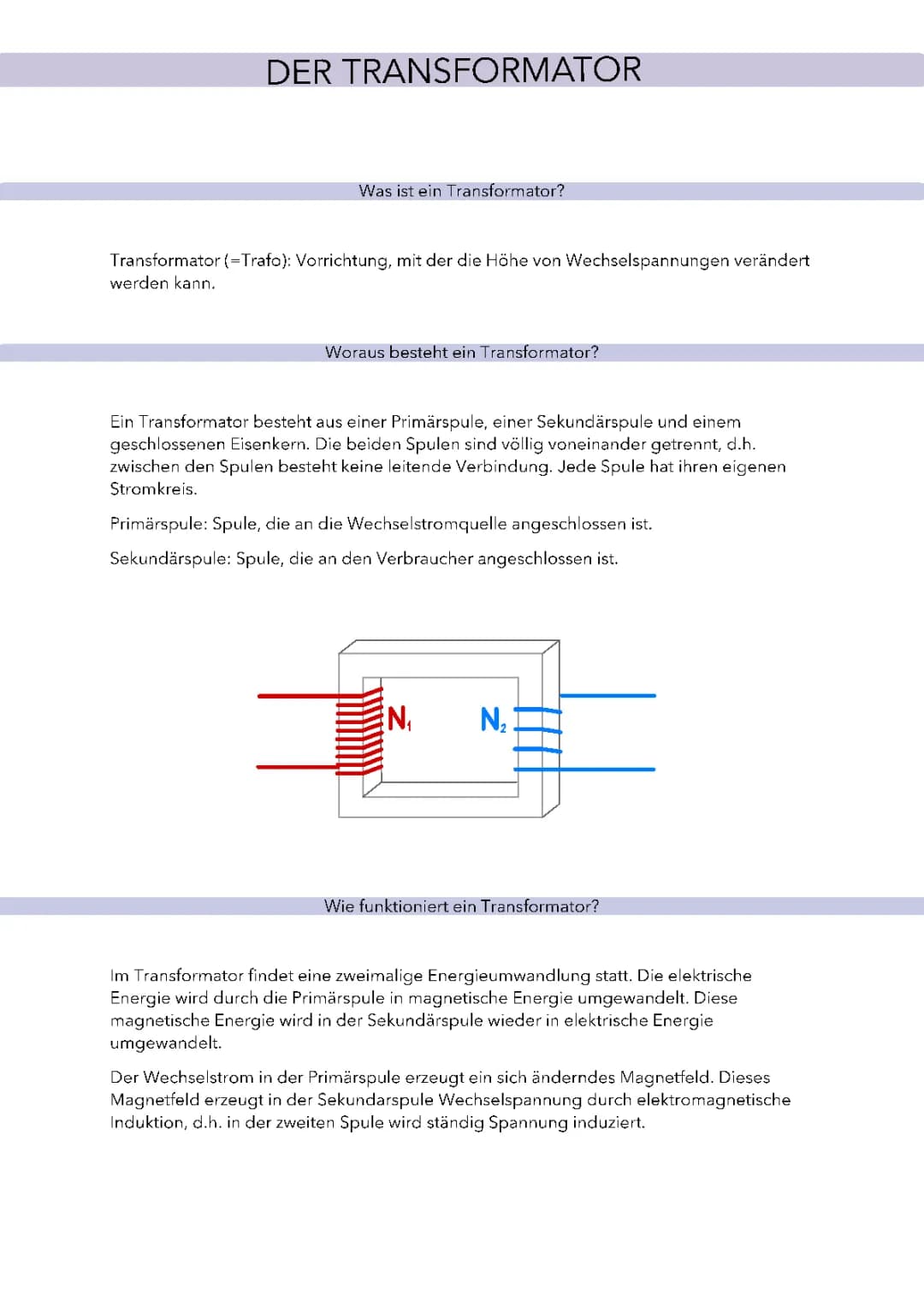

DER TRANSFORMATOR
Was ist ein Transformator?
Transformator (=Trafo): Vorrichtung, mit der die Höhe von Wechselspannungen verändert
werden ka

Öffnen

Transformator Gesetze und Anwendungen

Die Transformator Formel spielt eine zentrale Rolle beim Verständnis der Spannungsumwandlung. Das Verhältnis der Spannungen U1:U2U₁:U₂ ist gleich dem Verhältnis der Windungszahlen N1:N2N₁:N₂. Dies wird als direkte Proportionalität bezeichnet.

Example: Wenn die Primärspule 1000 Windungen und die Sekundärspule 100 Windungen hat, wird eine Eingangsspannung von 230V auf 23V reduziert.

Die Transformator Formel Spannung lautet: N₁ : N₂ = U₁ : U₂

Für die Stromstärken gilt eine inverse Proportionalität zu den Windungszahlen. Die Transformator Formel Stromstärke lautet: N₁ : N₂ = I₂ : I₁

Highlight: Diese Formeln sind entscheidend für die Berechnung und das Design von Transformatoren in verschiedenen Anwendungen.

Transformator Anwendung im Alltag findet sich vor allem in der Energieübertragung. Transformatoren ermöglichen die effiziente Übertragung elektrischer Energie über weite Strecken durch Hochspannung.

Quote: "Für die Spannungsumwandlungen beim Transport elektrischer Energie braucht man Transformatoren. Man nennt sie daher auch Spannungsumwandler."

Die Energieübertragung durch Hochspannung nutzt die Tatsache, dass die gleiche Menge an elektrischer Energie mit hoher Spannung und geringer Stromstärke oder umgekehrt übertragen werden kann. Dies reduziert Verluste bei der Übertragung.

Definition: Die elektrische Leistung, die in beiden Spulen anna¨herndannähernd gleich sein muss, berechnet sich aus dem Produkt von Spannung und Stromstärke: P = U * I

Der Transformator Schaltplan und die genaue Kenntnis des Transformator Aufbau und Funktion sind entscheidend für die effektive Nutzung in verschiedenen Anwendungen, von der Energieversorgung bis hin zu elektronischen Geräten im Haushalt.

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

21 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Physik

3.398

7. Dez. 2020

2 Seiten

Wie funktioniert ein Transformator? Einfach erklärt, Aufbau und Anwendung

user profile picture

Klara

@klarak

Transformatoren: Grundlagen, Funktionsweise und Anwendungen

Ein Transformator ist eine Vorrichtung zur Veränderung von Wechselspannungen, bestehend aus Primär- und Sekundärspule sowie einem Eisenkern. Er wandelt elektrische Energie in magnetische und wieder zurück, ermöglicht Spannungsumwandlungen und spielt eine zentrale Rolle bei der... Mehr anzeigen

DER TRANSFORMATOR
Was ist ein Transformator?
Transformator (=Trafo): Vorrichtung, mit der die Höhe von Wechselspannungen verändert
werden ka

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Transformator Gesetze und Anwendungen

Die Transformator Formel spielt eine zentrale Rolle beim Verständnis der Spannungsumwandlung. Das Verhältnis der Spannungen U1:U2U₁:U₂ ist gleich dem Verhältnis der Windungszahlen N1:N2N₁:N₂. Dies wird als direkte Proportionalität bezeichnet.

Example: Wenn die Primärspule 1000 Windungen und die Sekundärspule 100 Windungen hat, wird eine Eingangsspannung von 230V auf 23V reduziert.

Die Transformator Formel Spannung lautet: N₁ : N₂ = U₁ : U₂

Für die Stromstärken gilt eine inverse Proportionalität zu den Windungszahlen. Die Transformator Formel Stromstärke lautet: N₁ : N₂ = I₂ : I₁

Highlight: Diese Formeln sind entscheidend für die Berechnung und das Design von Transformatoren in verschiedenen Anwendungen.

Transformator Anwendung im Alltag findet sich vor allem in der Energieübertragung. Transformatoren ermöglichen die effiziente Übertragung elektrischer Energie über weite Strecken durch Hochspannung.

Quote: "Für die Spannungsumwandlungen beim Transport elektrischer Energie braucht man Transformatoren. Man nennt sie daher auch Spannungsumwandler."

Die Energieübertragung durch Hochspannung nutzt die Tatsache, dass die gleiche Menge an elektrischer Energie mit hoher Spannung und geringer Stromstärke oder umgekehrt übertragen werden kann. Dies reduziert Verluste bei der Übertragung.

Definition: Die elektrische Leistung, die in beiden Spulen anna¨herndannähernd gleich sein muss, berechnet sich aus dem Produkt von Spannung und Stromstärke: P = U * I

Der Transformator Schaltplan und die genaue Kenntnis des Transformator Aufbau und Funktion sind entscheidend für die effektive Nutzung in verschiedenen Anwendungen, von der Energieversorgung bis hin zu elektronischen Geräten im Haushalt.

DER TRANSFORMATOR
Was ist ein Transformator?
Transformator (=Trafo): Vorrichtung, mit der die Höhe von Wechselspannungen verändert
werden ka

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Grundlagen des Transformators

Der Transformator Aufbau besteht aus drei Hauptkomponenten: einer Primärspule, einer Sekundärspule und einem geschlossenen Eisenkern. Diese Komponenten arbeiten zusammen, um die Transformator Funktion zu ermöglichen.

Definition: Ein Transformator TrafoTrafo ist eine Vorrichtung, mit der die Höhe von Wechselspannungen verändert werden kann.

Die Primärspule ist an die Wechselstromquelle angeschlossen, während die Sekundärspule mit dem Verbraucher verbunden ist. Wichtig zu beachten ist, dass zwischen den Spulen keine leitende Verbindung besteht, jede Spule hat ihren eigenen Stromkreis.

Highlight: Die Trennung der Spulen ist ein wesentliches Merkmal des Transformator Aufbaus, das die sichere Spannungsumwandlung ermöglicht.

Wie funktioniert ein Transformator einfach erklärt? Im Kern findet eine zweimalige Energieumwandlung statt:

  1. Die elektrische Energie wird durch die Primärspule in magnetische Energie umgewandelt.
  2. Diese magnetische Energie wird in der Sekundärspule wieder in elektrische Energie zurückgewandelt.

Der Wechselstrom in der Primärspule erzeugt ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert in der Sekundärspule durch elektromagnetische Induktion eine Wechselspannung.

Vocabulary: Elektromagnetische Induktion bezeichnet den Vorgang, bei dem ein sich änderndes Magnetfeld eine elektrische Spannung in einem Leiter erzeugt.
