E-Lehre Q1 (Polarisation, Influenz, E-Felder, Faradyscher Käfig)
Themen: -Eigenschaften von Ladungen -Influenz + Polarisation -Leiter/Isolator -el. Felder / Feldlinienverläufe -Spitzeneffekt -Faradyscher Käfig
20
763
11
Elektrizitätslehre
Informationen zur Elektrizitätslehre

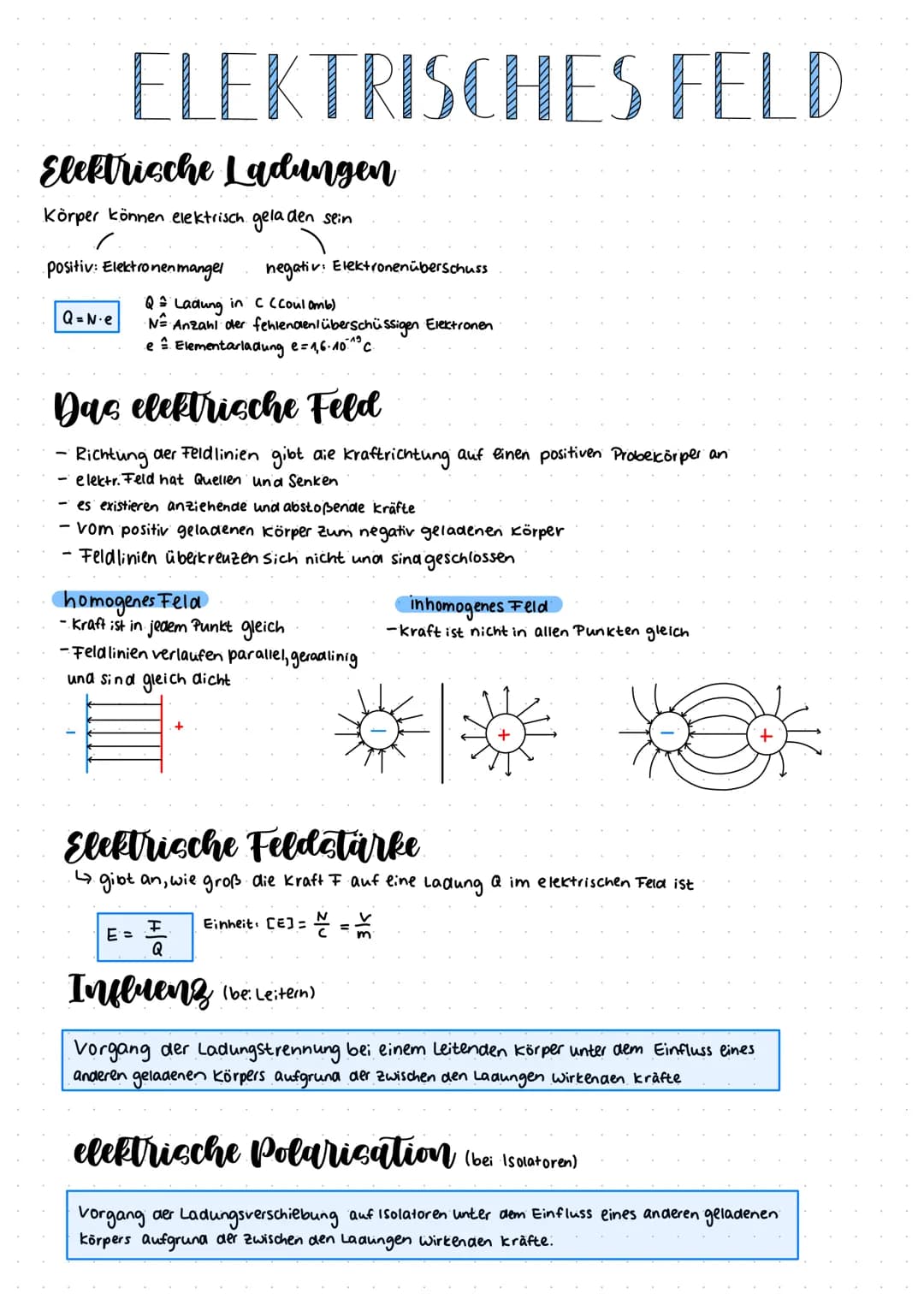

Elektrische Ladungen Körper können elektrisch geladen sein ( positiv: Elektronenmangel negativ: Elektronenüberschuss Q = Ladung in C (Coul Omb) ·N=・Anzahl der fehlendent überschüssigen Elektronen e 2. Elementarladung e = 1,6.10^⁹ C. Q=N·e ELEKTRISCHES FELD Das elektrische Feld Richtung der Feldlinien gibt die kraftrichtung auf einen positiven Probelcorper an elektr. Feld hat Quellen und Senken - es existieren anziehende und abstoßende kräfte - vom positiv geladenen Körper zum negativ geladenen Körper - Feldlinien überkreuzen sich nicht und sind geschlossen homogenes Feld - Kraft ist in jedem Punkt gleich -Feld linien verlaufen parallel, geradlinig und sind gleich dicht را Elektrische Feldstärke ·gibt an, wie groß die Kraft F auf eine Ladung & im elektrischen Feld ist Einheit: [E] = = E = .I inhomogenes Feld -kraft ist nicht in allen Punkten gleich Q Influenz (be: Leitern) Vorgang der Ladungstrennung bei einem Leitenden Körper unter dem Einfluss eines anderen geladenen Körpers aufgrund der zwischen den Ladungen wirkenden Kräfte elektrische Polarisation (bei Isolatoren) Vorgang der Ladungsverschiebung auf isolatoren unter dem Einfluss eines anderen geladenen. körpers aufgrund der zwischen den Ladlingen wirkenden Kräfte. Nachweis elektrischer Ladungen Elektroskop Nachweis ob elektr. Ladungen vorhanden sind (nicht ob pos. oder neg.) Berührung von einem neg. Stab mit Elektroskop ↳ Elektronen des Stabes wandern auf Metallstab und Zeiger des Elektroskops ↳ Metall und Zeiger Stoßen sich ab → Ausschlag (entfernt man den Stab, geht der Ausschlag Zurück) Berührung von einem pos. Stab mit Elektroskop ↳ Elektronen des neutralen. Elektroskops wandern auf...
