Elektrische Felder und ihre Eigenschaften prägen unser modernes Leben. Homogene und inhomogene elektrische Felder spielen eine wichtige Rolle in vielen technischen Anwendungen. Diese Zusammenfassung erklärt die Grundlagen elektrischer Felder, ihre Darstellung durch Feldlinien sowie wichtige Konzepte wie den Faradayschen Käfig:

  • Elektrische Ladungen erzeugen elektrische Felder und üben Kräfte aufeinander aus
  • Feldlinien veranschaulichen die Struktur elektrischer Felder
  • Die elektrische Feldstärke beschreibt die Stärke des Feldes quantitativ
  • Homogene elektrische Felder haben überall die gleiche Feldstärke, z.B. zwischen Kondensatorplatten
  • Der Faradaysche Käfig schirmt das Innere vom äußeren elektrischen Feld ab

19.10.2021

3980

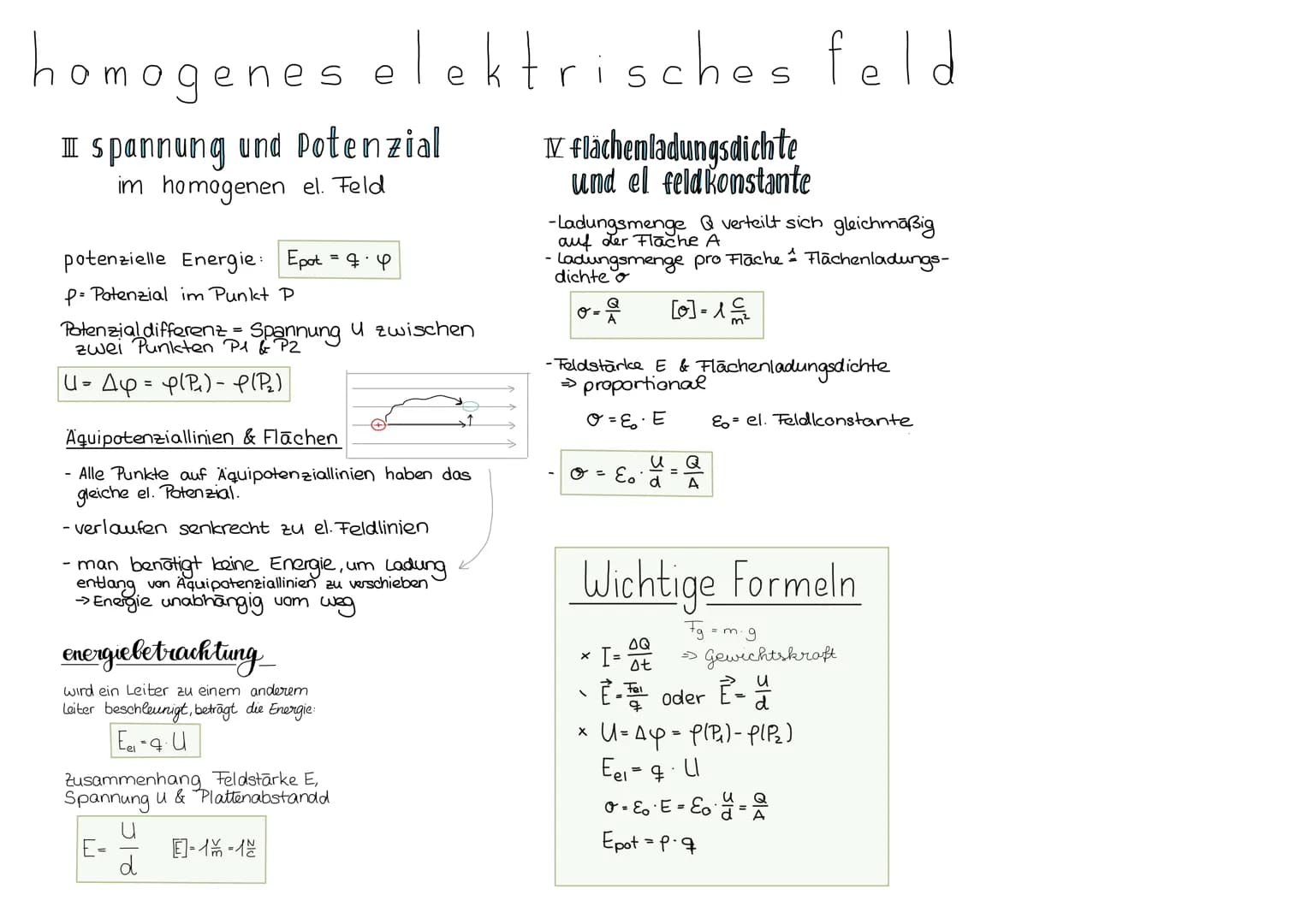

Homogene elektrische Felder und der Faradaysche Käfig

Ein homogenes elektrisches Feld hat überall die gleiche Feldstärke und Richtung. Es tritt zum Beispiel zwischen den Platten eines Plattenkondensators auf. Die Feldlinien verlaufen hier parallel zueinander.

Beispiel: Ein homogenes elektrisches Feld zwischen zwei Kondensatorplatten mit 10 cm Abstand und 100 V Spannung hat eine Feldstärke von E = U/d = 100 V / 0,1 m = 1000 V/m.

Die Flächenladungsdichte σ gibt an, wie viel Ladung pro Fläche auf einer Platte verteilt ist. Sie hängt direkt mit der elektrischen Feldstärke zusammen:

Formel: E = σ / ε₀, wobei ε₀ die elektrische Feldkonstante ist.

Ein faszinierendes Phänomen ist der Faradaysche Käfig. Er schirmt das Innere eines leitenden Hohlkörpers vollständig von äußeren elektrischen Feldern ab. Dies lässt sich im Grießversuch demonstrieren:

  1. Grießkörner ordnen sich außerhalb eines Metallrings entlang der elektrischen Feldlinien an.
  2. Im Inneren des Rings bleiben die Körner ungeordnet - das Feld wird abgeschirmt.

Highlight: Der Faradaysche Käfig findet viele praktische Anwendungen, z.B. zum Schutz elektronischer Geräte vor elektromagnetischen Störungen.

Beispiel: Ein Faradayscher Käfig im Auto schützt die Insassen bei einem Blitzeinschlag, indem er den Strom um die Fahrgastzelle herum leitet.

Äquipotentiallinien verbinden Punkte gleichen elektrischen Potentials. Sie verlaufen immer senkrecht zu den elektrischen Feldlinien. Entlang dieser Linien muss keine Arbeit verrichtet werden, um eine Ladung zu bewegen.

Vocabulary: Äquipotentiallinien sind Linien gleichen elektrischen Potentials in einem elektrischen Feld.

Diese Konzepte bilden die Grundlage für das Verständnis komplexerer elektrischer Phänomene und sind essentiell für viele technische Anwendungen in unserer modernen Welt.

I elektrische Ladung q das
1. Körper können elektrisch geladen sein.
+ + + + + + +
Influenz vs. Polarisation
Verschiebung el. Ladung
in Leit

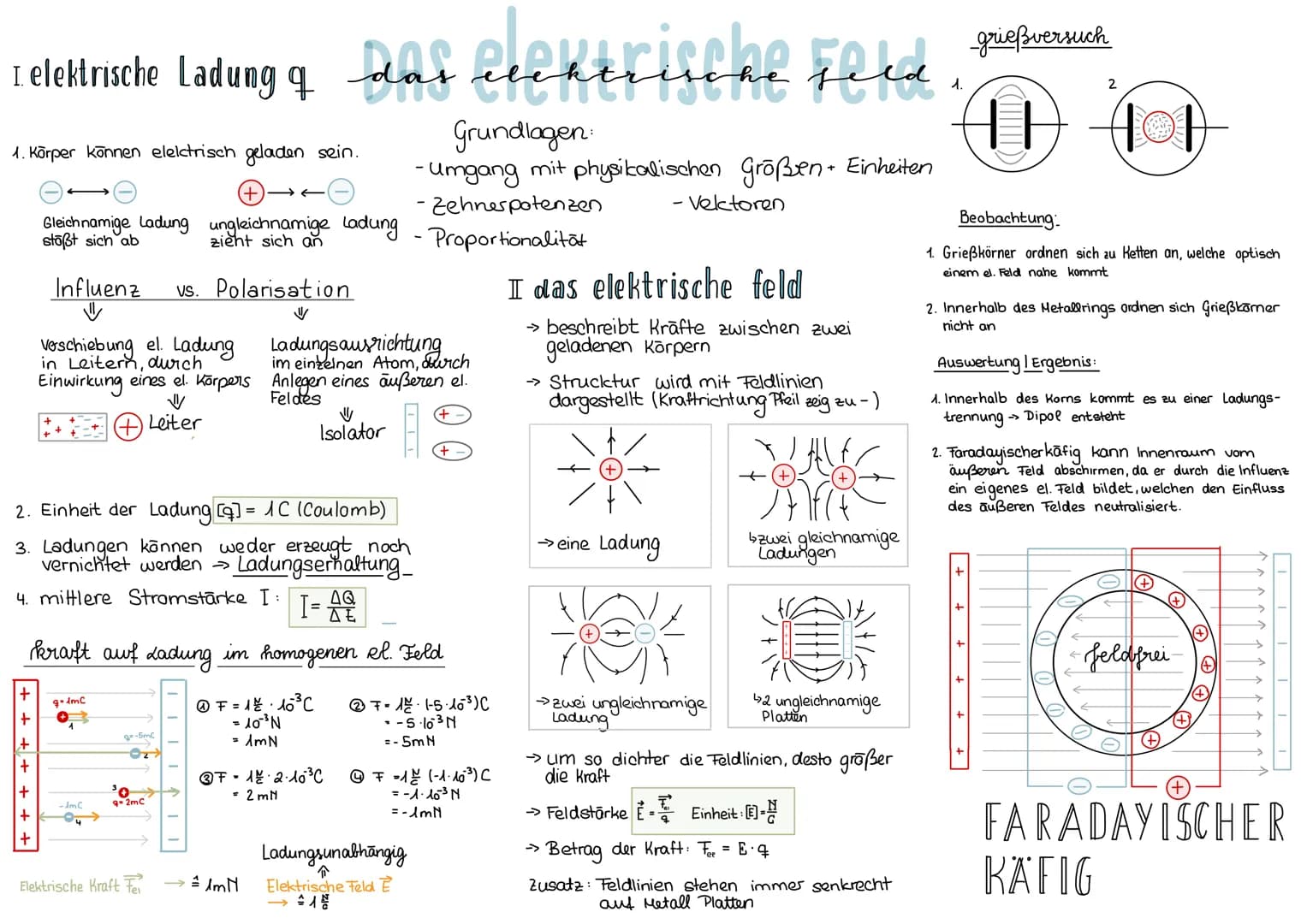

Grundlagen elektrischer Ladungen und Felder

Elektrische Ladungen sind eine fundamentale Eigenschaft der Materie. Körper können elektrisch geladen sein, wobei sich gleichnamige Ladungen abstoßen und ungleichnamige anziehen. Die Einheit der elektrischen Ladung ist das Coulomb (C). Ein wichtiges Prinzip ist die Ladungserhaltung - Ladungen können weder erzeugt noch vernichtet werden.

Elektrische Felder beschreiben die Kräfte zwischen geladenen Körpern. Ihre Struktur wird durch Feldlinien dargestellt, die von positiven zu negativen Ladungen verlaufen. Je dichter die Feldlinien, desto stärker ist das Feld an dieser Stelle.

Definition: Die elektrische Feldstärke gibt die Stärke des elektrischen Feldes an und hat die Einheit Newton pro Coulomb (N/C).

Formel: Die Kraft auf eine Probeladung im elektrischen Feld berechnet sich durch F = E * q.

Beispiel: In einem homogenen elektrischen Feld mit E = 1000 N/C wirkt auf eine Ladung von 2 mC eine Kraft von F = 1000 N/C * 2 * 10^-3 C = 2 N.

Ein wichtiges Phänomen ist die Influenz - die Verschiebung von Ladungen in Leitern durch ein äußeres elektrisches Feld. Bei Isolatoren kommt es zur Polarisation, einer Ladungsausrichtung innerhalb der Atome.

Highlight: Feldlinien stehen immer senkrecht auf Metalloberflächen. Dies ist wichtig für viele technische Anwendungen.

I elektrische Ladung q das
1. Körper können elektrisch geladen sein.
+ + + + + + +
Influenz vs. Polarisation
Verschiebung el. Ladung
in Leit
