Die Grundlagen der Elektrizitätslehre: Elektrische Ladungen und ihre Eigenschaften

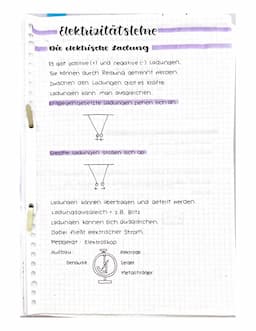

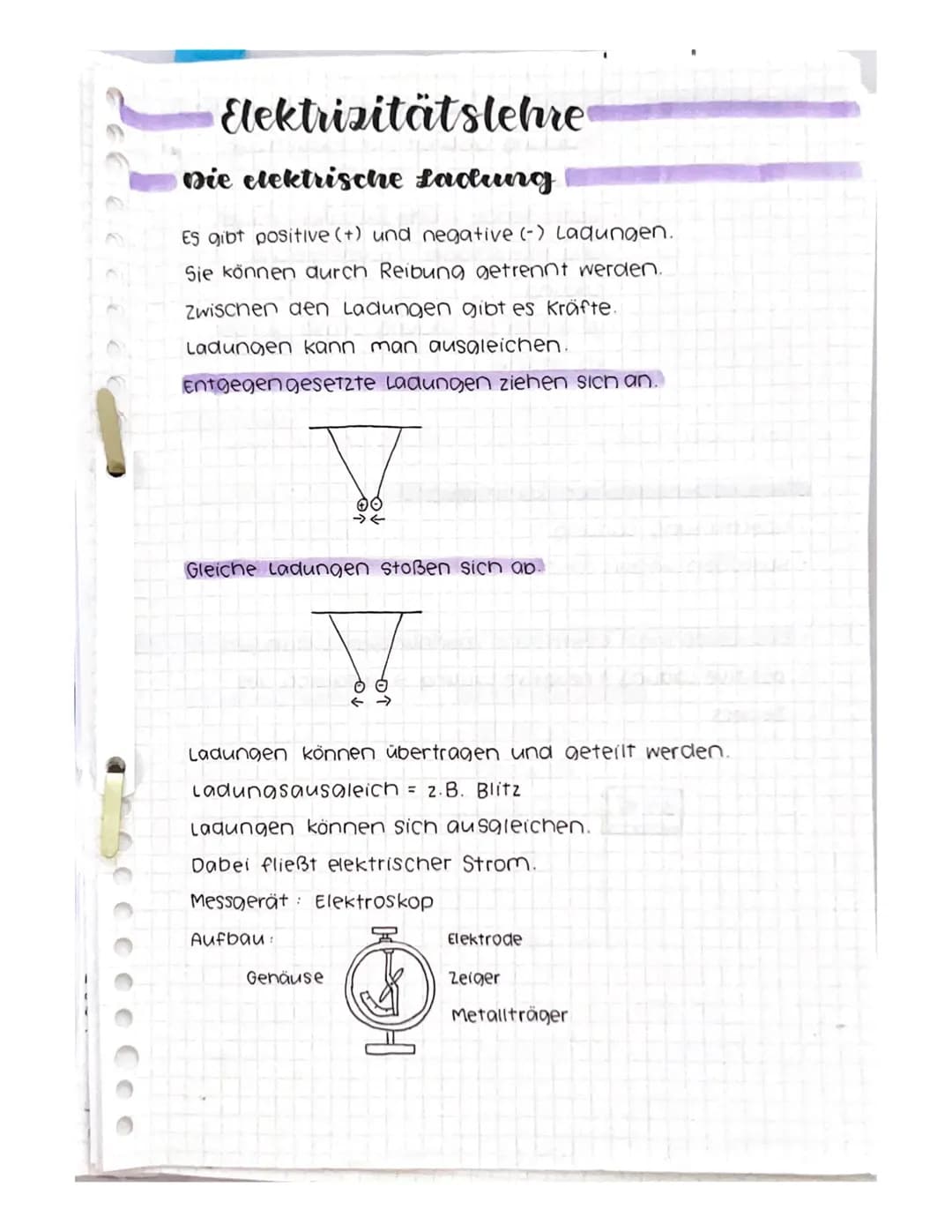

Die Wirkung elektrischer Strom auf menschlichen Körper beginnt mit dem Verständnis elektrischer Ladungen. Elektrische Ladungen existieren in zwei Formen: positiv (+) und negativ (-). Diese fundamentale Eigenschaft der Materie bestimmt die Grundprinzipien der Elektrizität. Durch Reibung können diese Ladungen getrennt werden, was zu verschiedenen elektrischen Phänomenen führt.

Ein wichtiges Prinzip ist die Wechselwirkung zwischen Ladungen: Entgegengesetzte Ladungen ziehen sich an, während sich gleichartige Ladungen abstoßen. Diese Kräfte sind fundamental für das Verständnis der magnetischen Wirkung des elektrischen Stroms. Bei einem Ladungsausgleich, wie beispielsweise bei einem Blitz, fließt elektrischer Strom.

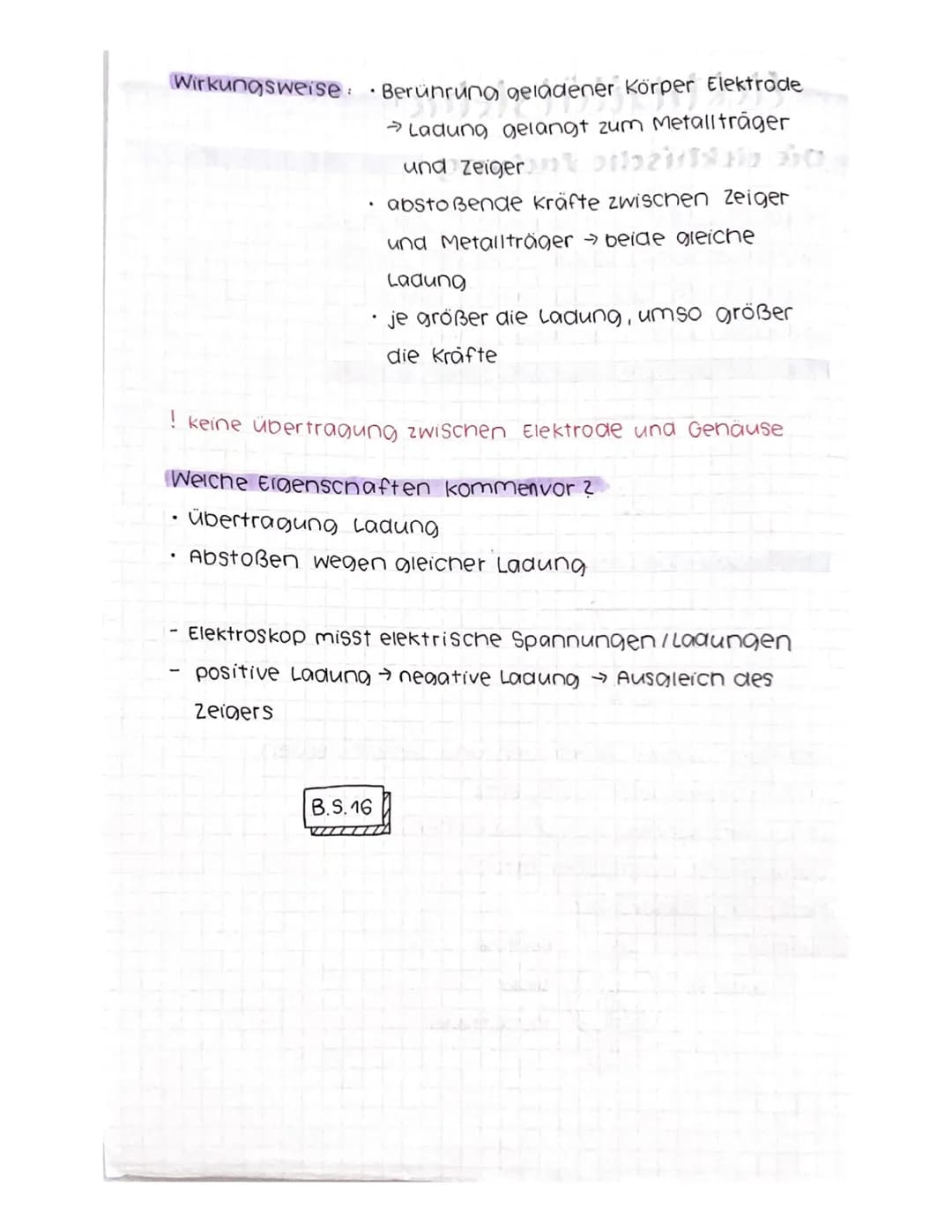

Das Elektroskop dient als präzises Messgerät für elektrische Ladungen. Es besteht aus einem Gehäuse, einer Elektrode, einem Zeiger und einem Metallträger. Die Funktionsweise basiert auf der Abstoßung gleicher Ladungen, wodurch der Zeigerausschlag die Stärke der Ladung anzeigt.

Definition: Das Elektroskop ist ein Messgerät zur Bestimmung elektrischer Ladungen durch die Abstoßung gleichnamiger Ladungen.

Stromstärke und Spannung: Experimentelle Untersuchung von Bauelementen

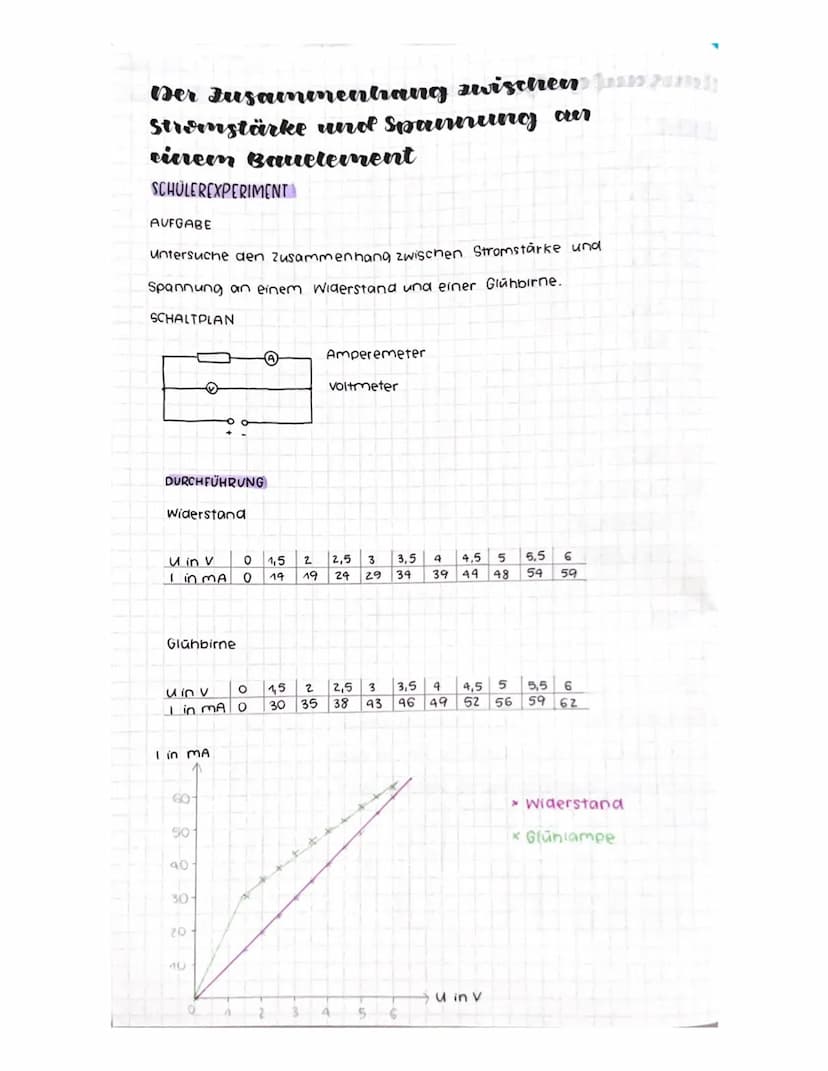

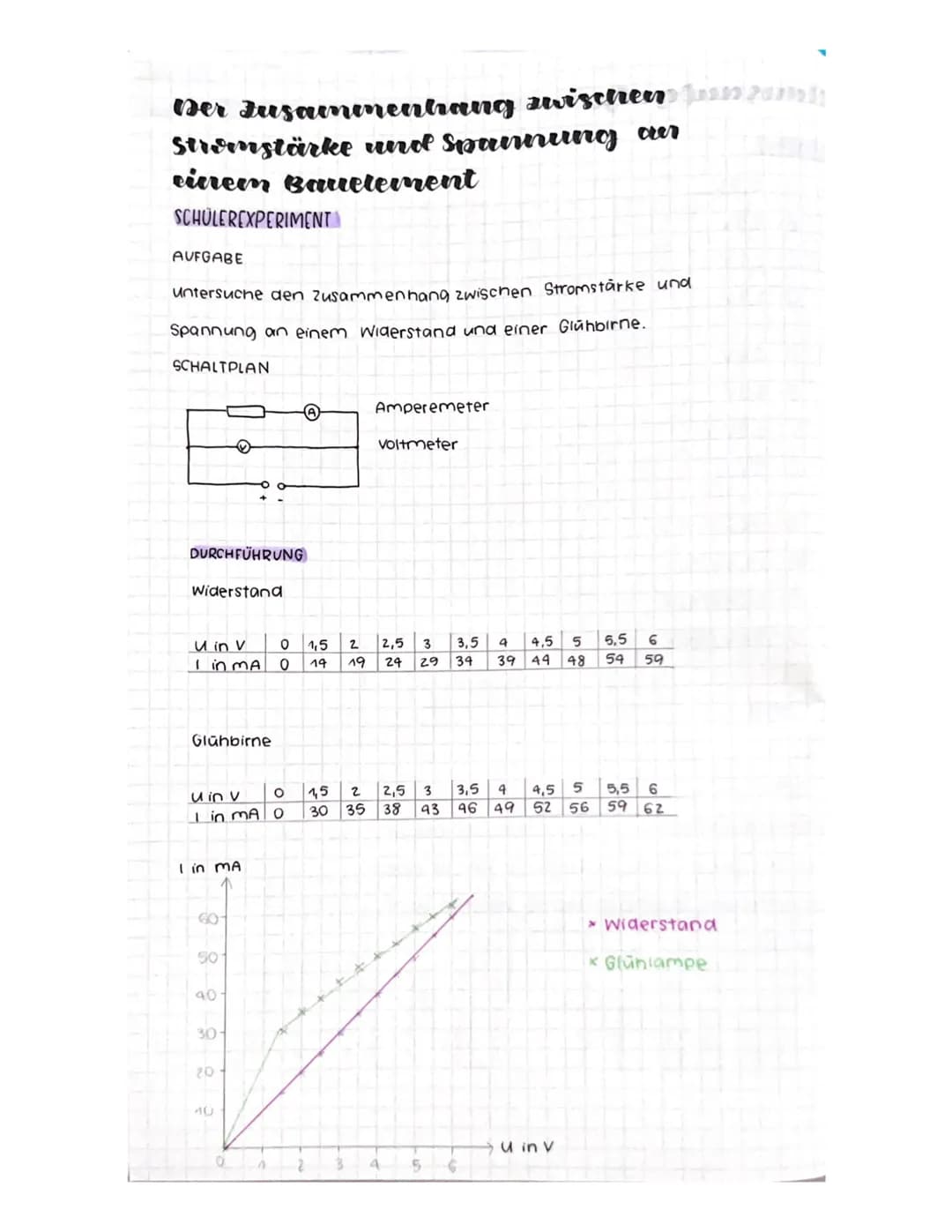

Die Untersuchung des Zusammenhangs zwischen Spannung messen und Strom messen ist ein fundamentales Konzept in der Elektrotechnik. Bei diesem Schülerexperiment werden zwei wichtige elektrische Bauelemente - ein Widerstand und eine Glühbirne - systematisch analysiert.

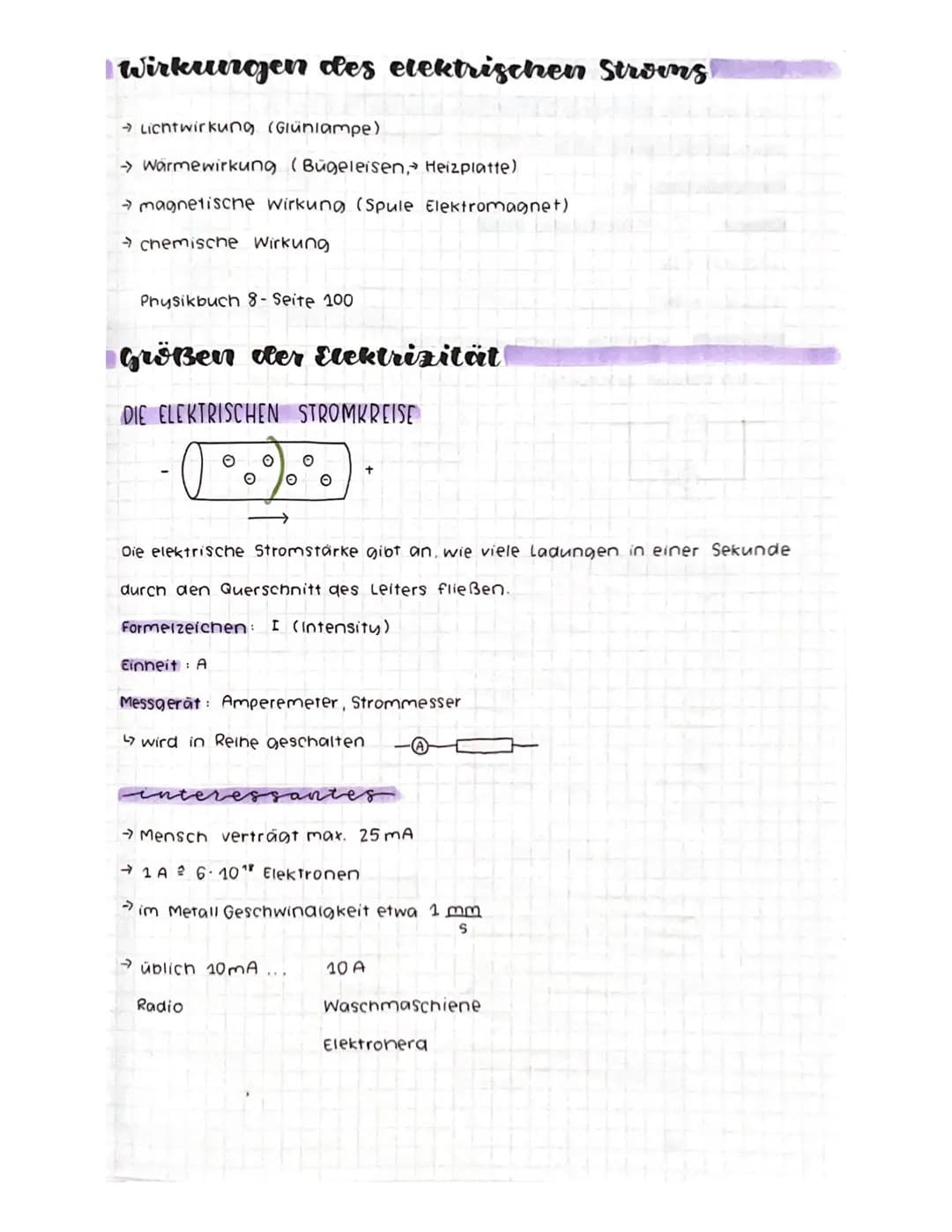

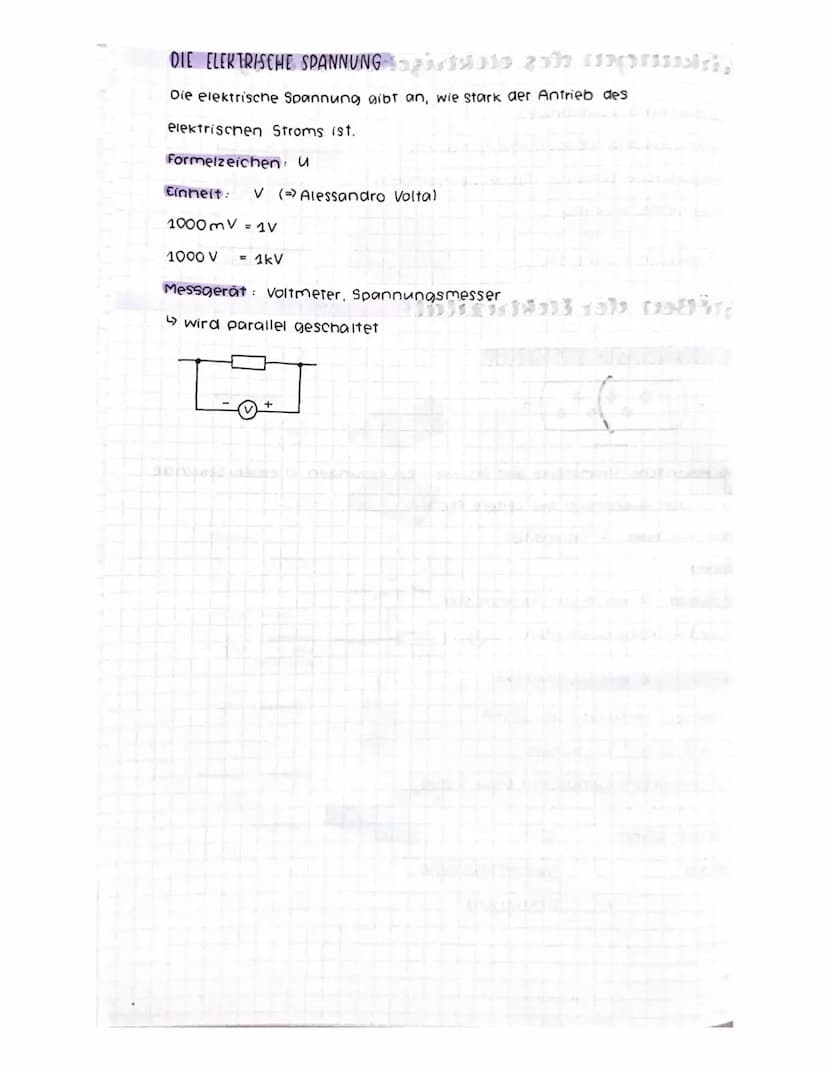

Definition: Die Stromstärke (I) wird in Milliampere (mA) gemessen, während die Spannung (U) in Volt (V) gemessen wird. Diese Messgrößen sind fundamental für das Verständnis elektrischer Schaltungen.

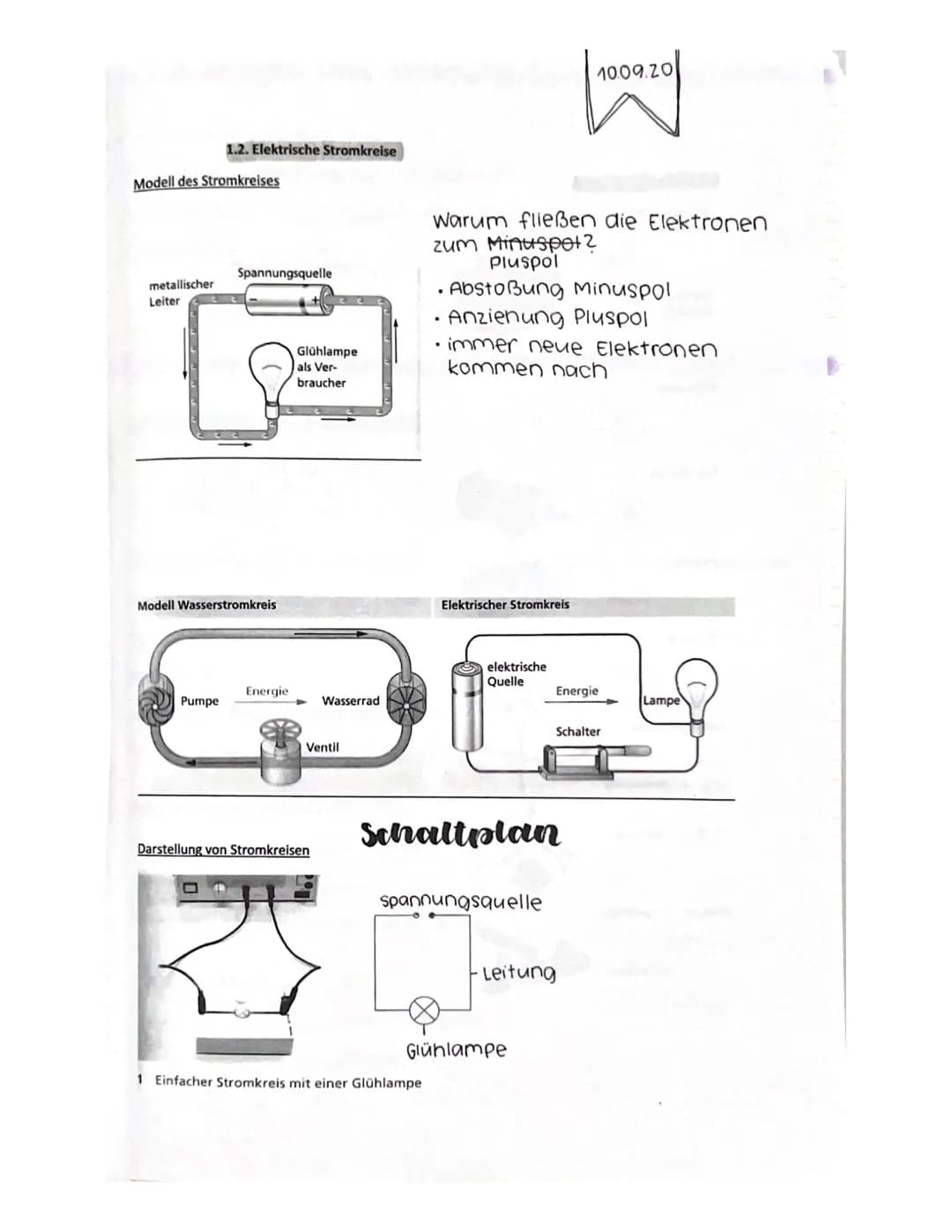

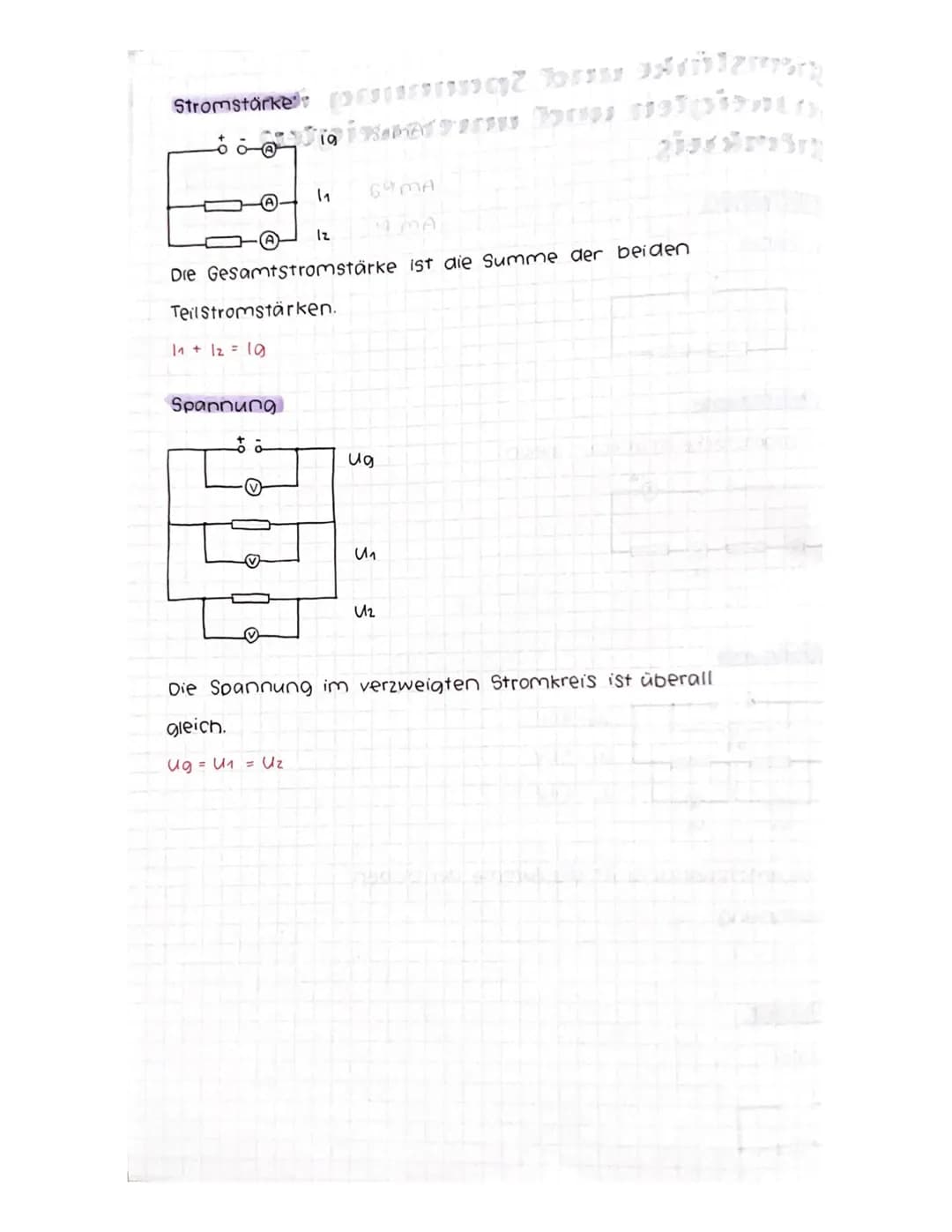

Bei der Durchführung des Experiments wird ein Schaltplan mit präzisen Schaltzeichen Elektrotechnik verwendet. Das Voltmeter wird parallel und das Amperemeter in Reihe geschaltet, um korrekte Messwerte zu erhalten. Die Messung erfolgt schrittweise mit steigender Spannung, wobei für jede Spannungsänderung die entsprechende Stromstärke notiert wird.

Die Ergebnisse zeigen deutliche Unterschiede zwischen dem Widerstand und der Glühbirne. Beim Widerstand besteht eine lineare Beziehung - die Stromstärke steigt proportional zur Spannung. Bei der Glühbirne hingegen ist der Zusammenhang nicht linear. Dies liegt an der temperaturabhängigen Änderung des Widerstands im Glühfaden.

Highlight: Der ohmsche Widerstand zeigt eine Proportionalität zwischen Spannung und Stromstärke (Ohmsches Gesetz), während die Glühbirne ein nichtlineares Verhalten aufweist.

Praktische Anwendung von Spannungs- und Strommessungen

Die Messung von Spannung und Stromstärke ist essentiell für die Elektrotechnik und findet vielfältige praktische Anwendungen. Das korrekte Messen dieser Größen erfordert sowohl theoretisches Verständnis als auch praktische Fertigkeiten im Umgang mit Messgeräten.

Beispiel: Bei der Spannung messen Steckdose wird das Voltmeter parallel geschaltet, während beim Strom messen Multimeter das Messgerät in Reihe geschaltet werden muss. Ein falscher Anschluss kann zur Beschädigung der Messgeräte führen.

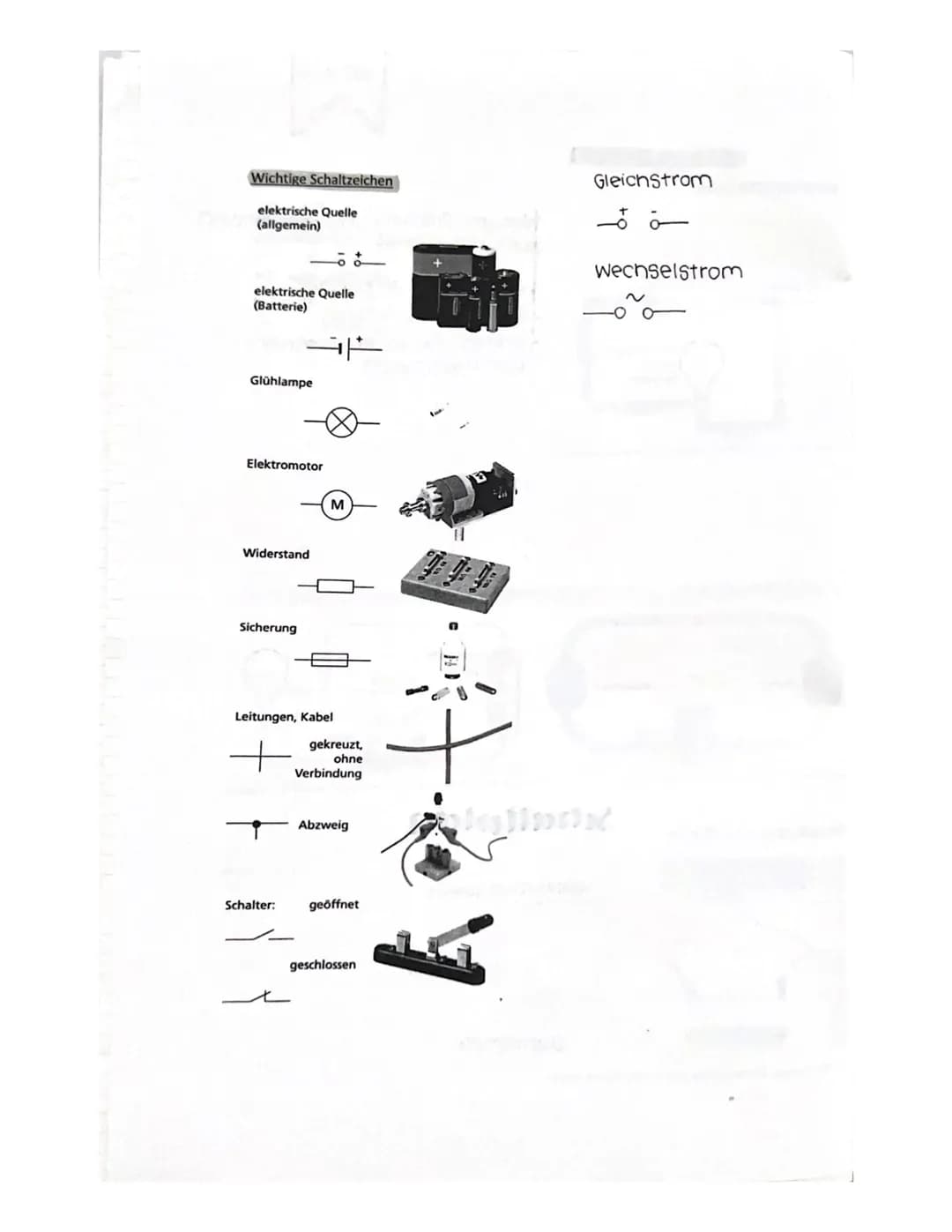

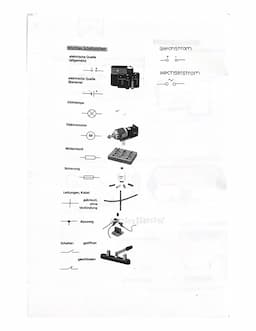

Die Verwendung von standardisierten Schaltzeichen Elektrotechnik PDF und Installationsplan-Dokumentationen ist dabei unerlässlich. Diese Symbole ermöglichen eine eindeutige Kommunikation und Dokumentation elektrischer Schaltungen. Wichtige Symbole umfassen Schaltzeichen Widerstand, Schaltzeichen Steckdose, Schaltzeichen Taster und weitere Elektro Symbole.

Die Messergebnisse können in systematischen Messreihen erfasst und graphisch dargestellt werden. Dies ermöglicht die Analyse von Zusammenhängen und das Erkennen von Gesetzmäßigkeiten. Besonders wichtig ist dabei die Beachtung der Messbereichswahl und der Sicherheitsvorschriften beim Umgang mit elektrischen Messungen.
