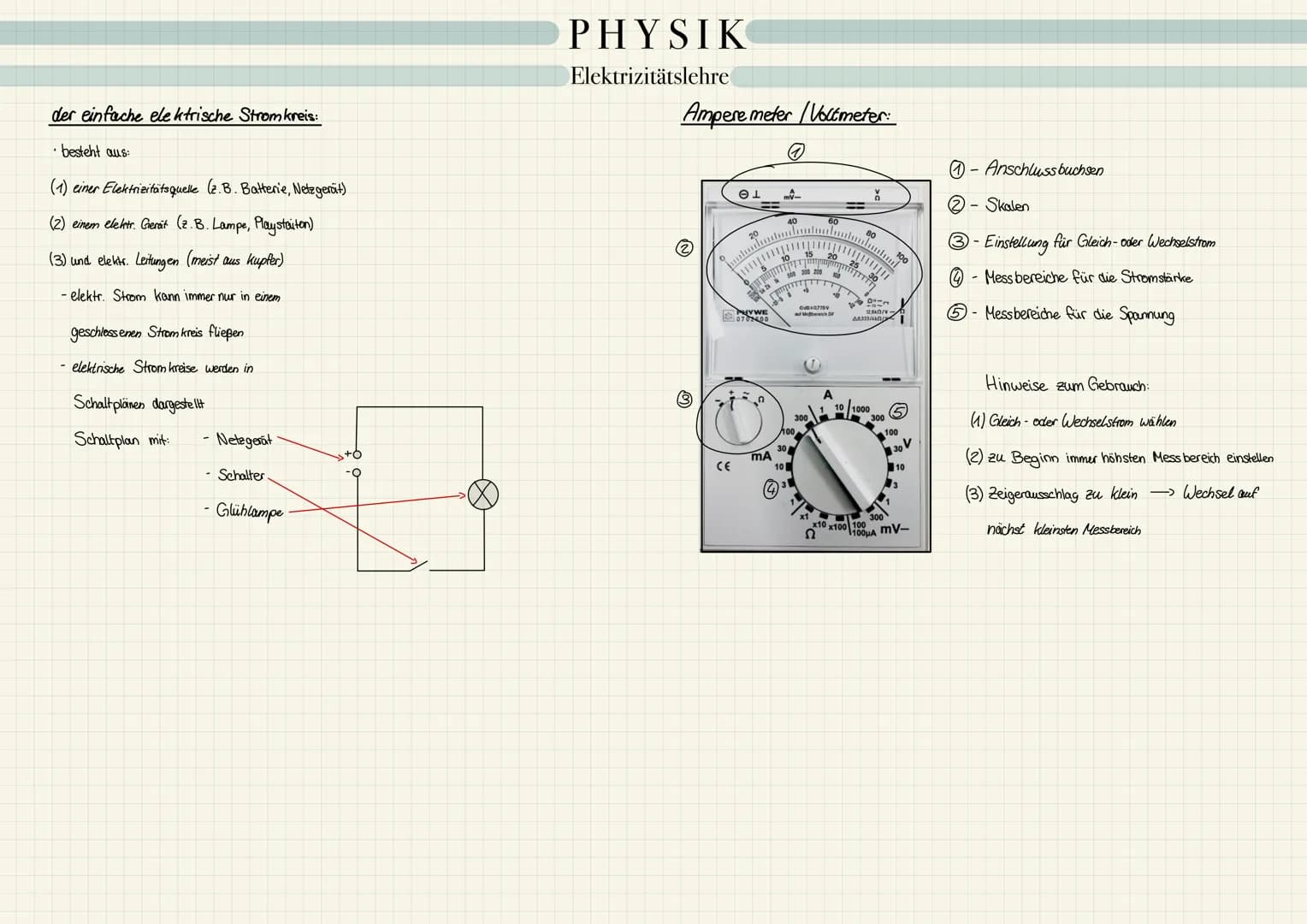

Der elektrische Stromkreis und Messgeräte

Diese Seite der Elektrizitätslehre Klasse 8 PDF befasst sich mit dem Aufbau eines einfachen elektrischen Stromkreises und stellt wichtige Messgeräte vor. Der Stromkreis wird als geschlossenes System beschrieben, das aus einer Elektrizitätsquelle, einem elektrischen Gerät und elektrischen Leitungen besteht.

Highlight: Elektrischer Strom kann nur in einem geschlossenen Stromkreis fließen.

Es wird erklärt, wie Stromkreise in Schaltplänen dargestellt werden, was für Physik Stromkreis Übungen Klasse 8 pdf besonders relevant ist. Die Komponenten eines typischen Schaltplans, wie Netzgerät, Schalter und Glühlampe, werden vorgestellt.

Ein besonderer Fokus liegt auf der Erklärung von Ampere- und Voltmetern, die für Stromstärke Aufgaben Klasse 8 wichtig sind. Die verschiedenen Teile dieser Messgeräte werden detailliert beschrieben:

1. Anschlussbuchsen
2. Skalen
3. Einstellung für Gleich- oder Wechselstrom
4. Messbereiche für Stromstärke und Spannung

Beispiel: Zu Beginn einer Messung sollte immer der höchste Messbereich eingestellt werden. Bei zu kleinem Zeigerausschlag wechselt man dann zum nächst kleineren Messbereich.

Diese Informationen sind besonders hilfreich für praktische Übungen und Experimente im Physikunterricht der 8. Klasse.

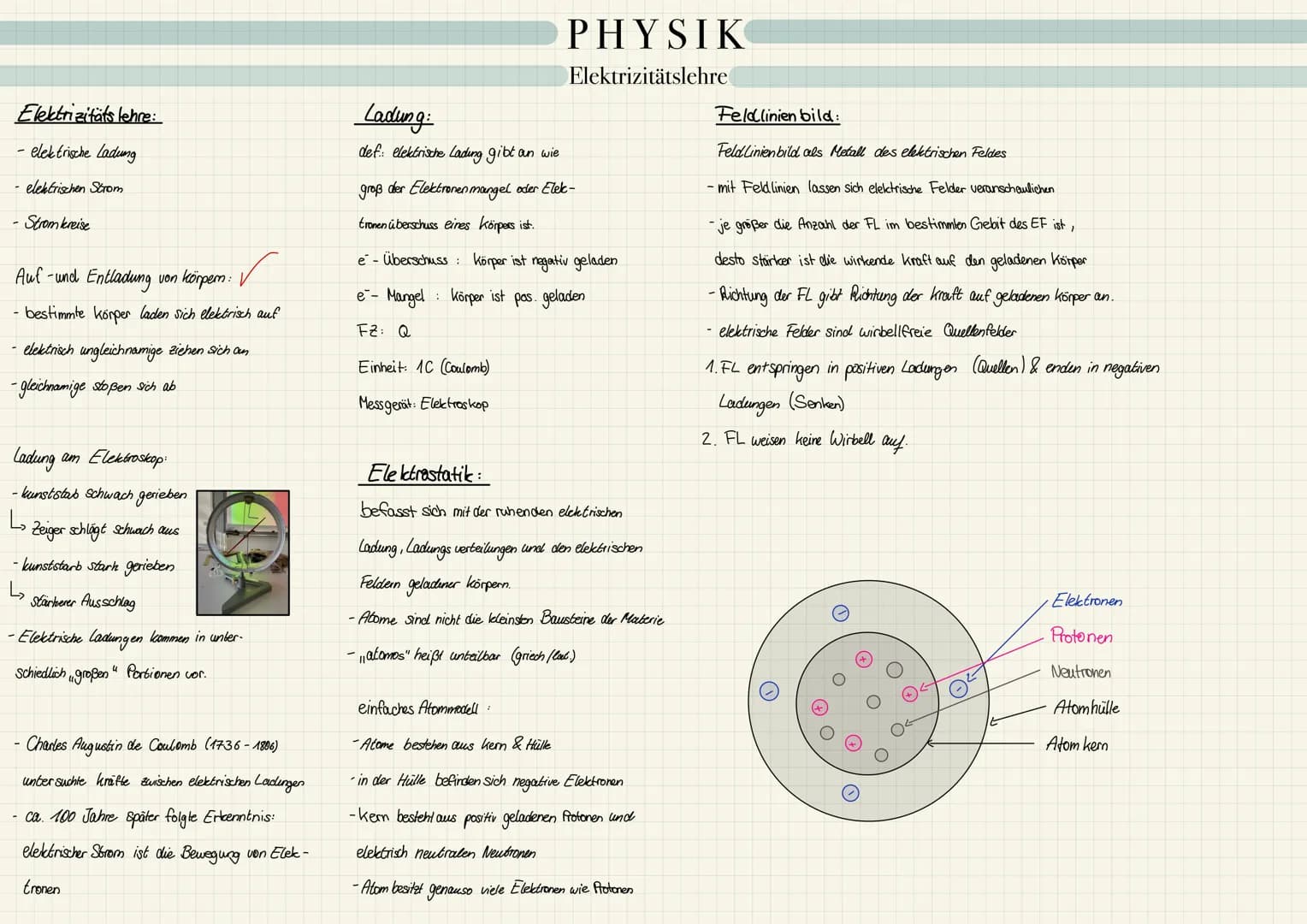

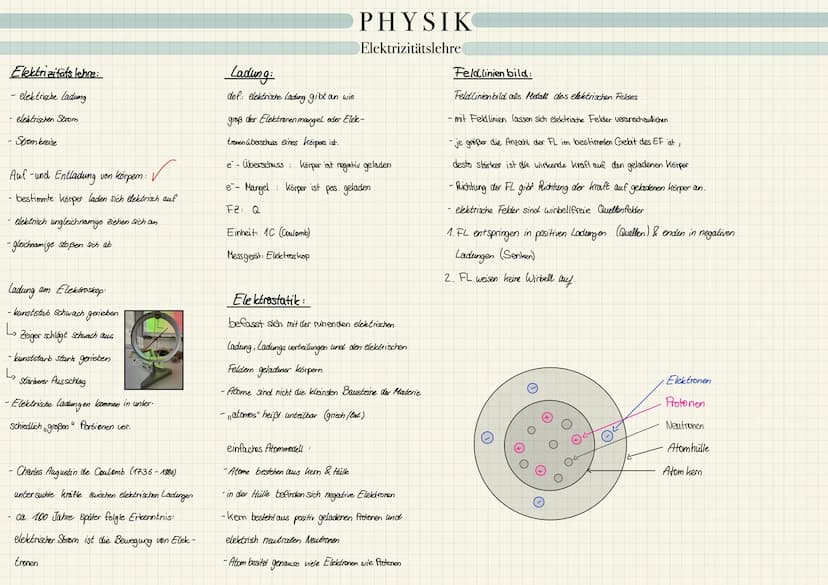

Elektrische Ladung und Atommodell

Die Elektrizitätslehre Klasse 8 PDF beginnt mit einer Einführung in die elektrische Ladung und das Atommodell. Es wird erklärt, wie Körper elektrisch geladen werden können und wie sich gleichnamige und ungleichnamige Ladungen verhalten. Das Elektroskop wird als Messgerät für elektrische Ladungen vorgestellt.

Definition: Die elektrische Ladung gibt an, wie groß der Elektronenmangel oder -überschuss eines Körpers ist. Ein Elektronenüberschuss führt zu einer negativen Ladung, ein Elektronenmangel zu einer positiven Ladung.

Das Atommodell wird als Grundlage für das Verständnis elektrischer Phänomene eingeführt. Es wird erklärt, dass Atome aus einem Kern mit positiv geladenen Protonen und neutralen Neutronen bestehen, umgeben von negativ geladenen Elektronen in der Hülle.

Highlight: Ein neutrales Atom besitzt genauso viele Elektronen wie Protonen.

Die Elektrostatik, die sich mit ruhenden elektrischen Ladungen befasst, wird kurz erläutert. Feldlinienbilder werden als Methode zur Veranschaulichung elektrischer Felder vorgestellt.

Beispiel: Feldlinien entspringen in positiven Ladungen (Quellen) und enden in negativen Ladungen (Senken). Sie zeigen die Richtung der Kraft auf geladene Körper an.
