P- und N-Dotierung sind superwichtige Konzepte in der Elektronik, die...
Physik662 aufrufe·Aktualisiert 20. Juni 2026·2 SeitenEinfach Erklärt: PN-Dotierung und Grenzschichten bei Dioden und Leuchtdioden
ⁿ ᵒ ʳ ᵃ@whosnoro
1
of 2

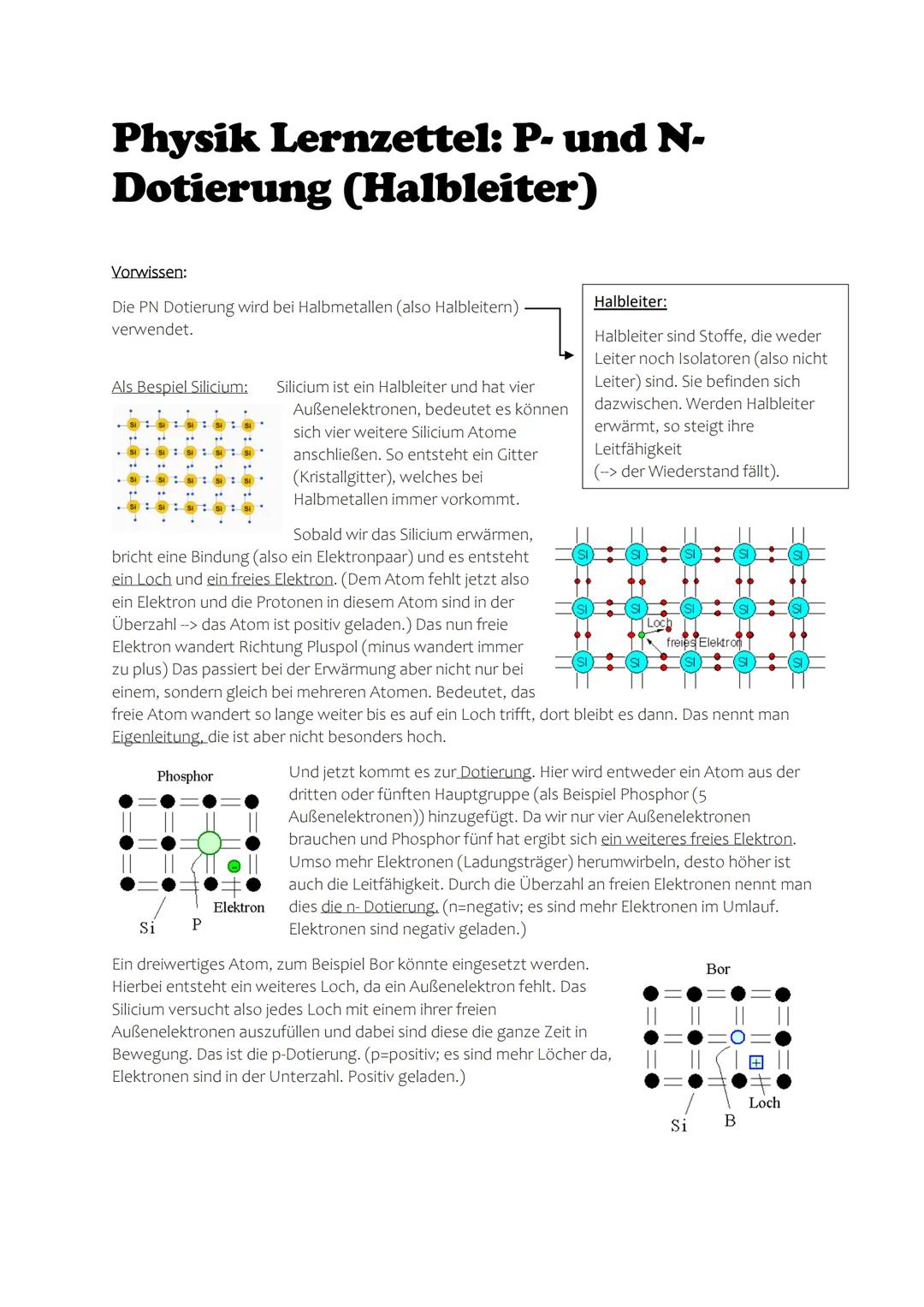

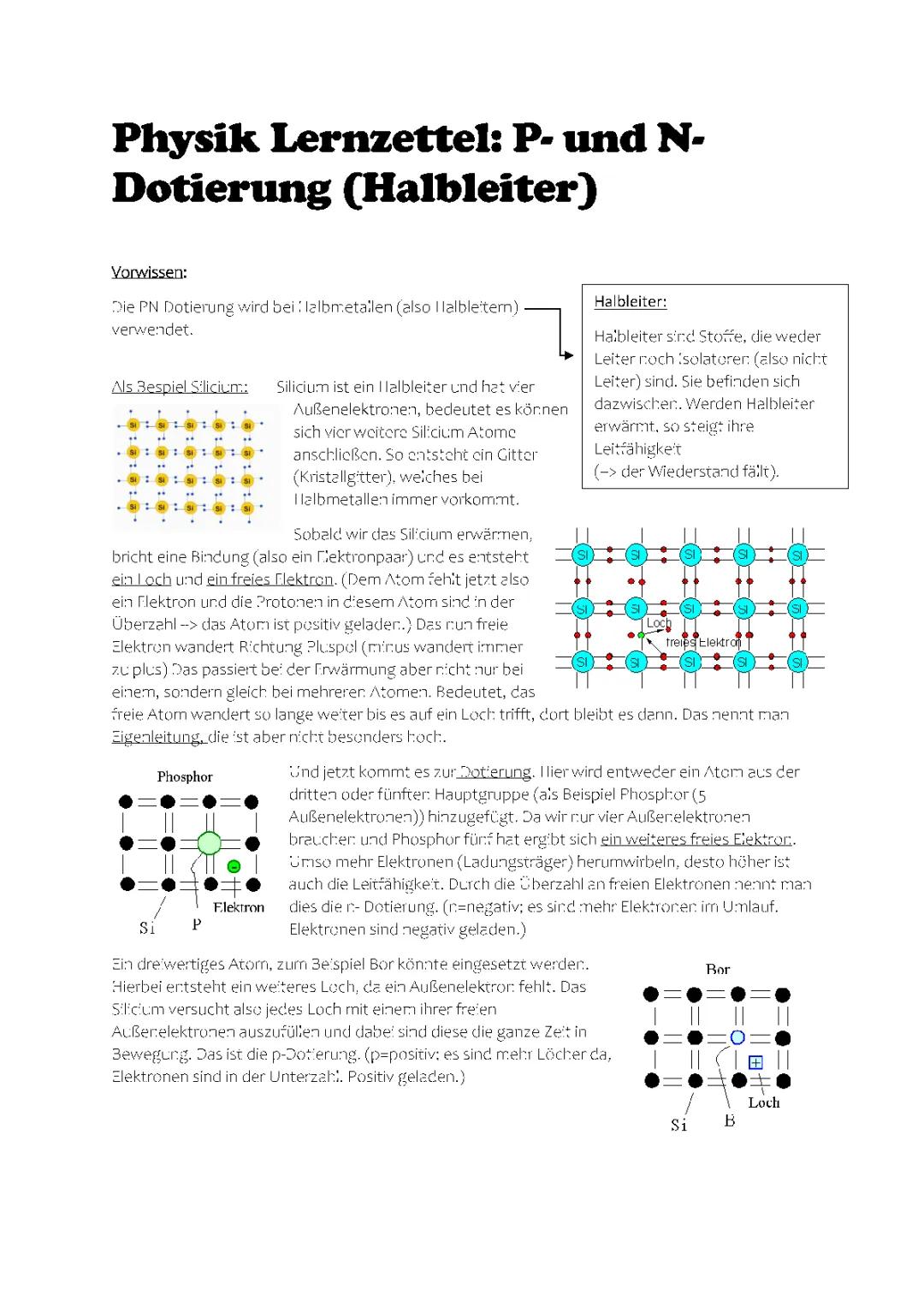

Halbleiter und Dotierung verstehen
Stell dir vor, du könntest die Leitfähigkeit von Materialien nach Belieben verändern - genau das passiert bei Halbleitern wie Silicium! Diese befinden sich zwischen Leitern und Isolatoren und werden leitfähiger, wenn man sie erwärmt.
Silicium hat vier Außenelektronen und bildet dadurch stabile Kristallgitter. Beim Erwärmen brechen Bindungen auf und es entstehen freie Elektronen und Löcher (positiv geladene Stellen). Diese Eigenleitung ist aber ziemlich schwach.
Hier kommt die Dotierung ins Spiel! Bei der N-Dotierung fügt man Phosphor hinzu, das fünf Außenelektronen hat - eines bleibt übrig und wandert frei herum. Mehr freie Elektronen bedeuten bessere Leitfähigkeit.
Die P-Dotierung funktioniert umgekehrt: Man fügt Bor mit nur drei Außenelektronen hinzu. Dadurch entstehen zusätzliche Löcher, in die andere Elektronen "hineinfallen" können und dabei ständig in Bewegung sind.
Merktipp: N = Negativ (mehr Elektronen), P = Positiv (mehr Löcher)
2
of 2

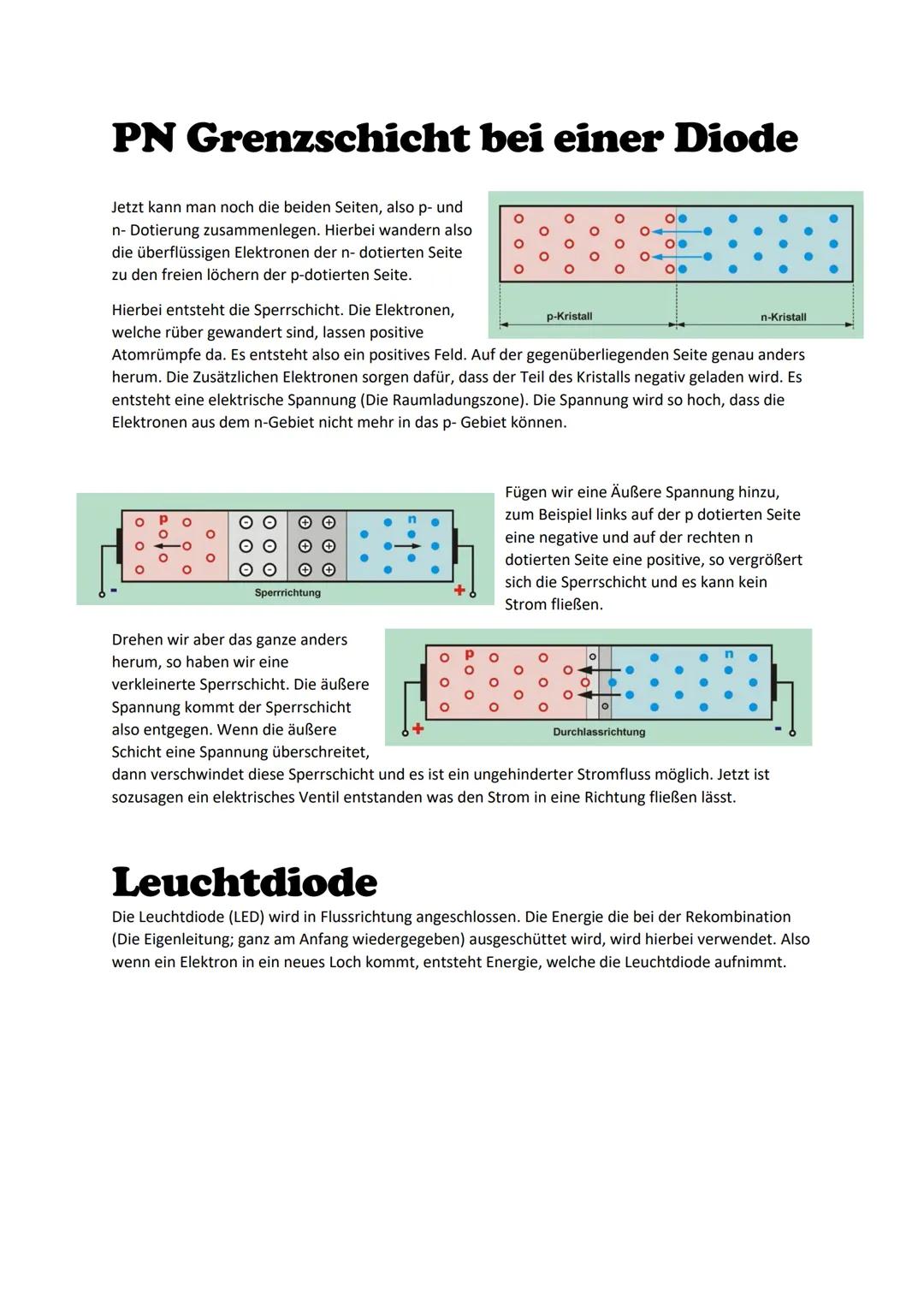

PN-Übergang und die Diode
Wenn du P-dotierte und N-dotierte Bereiche zusammenfügst, passiert etwas Faszinierendes: Die überschüssigen Elektronen wandern zu den Löchern und bilden eine Sperrschicht. Diese funktioniert wie ein elektronisches Ventil!
In der Raumladungszone entsteht eine natürliche Spannung, die weitere Elektronenwanderung verhindert. Legst du eine äußere Spannung in Sperrrichtung an (minus an P-Seite, plus an N-Seite), wird die Sperrschicht größer und blockiert den Strom komplett.
Drehst du die Spannung um (Flussrichtung), wird die Sperrschicht kleiner. Überschreitest du eine bestimmte Spannung, verschwindet sie ganz und der Strom fließt ungehindert. So entsteht eine Diode - ein elektronisches Bauteil, das Strom nur in eine Richtung durchlässt.
Leuchtdioden (LEDs) nutzen die Energie, die beim Zusammentreffen von Elektronen und Löchern frei wird. Diese Rekombination erzeugt Licht - deshalb leuchten LEDs nur, wenn sie richtig gepolt sind!
Praxistipp: Dioden erkennst du an ihrem Pfeilsymbol - der Strom fließt nur in Pfeilrichtung!
