Elektromagnetischer Schwingkreis: Erklärung, Anwendung und Formel für Kinder

Elektromagnetische Schwingkreise sind grundlegende Komponenten in der Elektrotechnik und Elektronik. Sie ermöglichen die Erzeugung und Aufrechterhaltung elektromagnetischer Schwingungen, die in zahlreichen Anwendungen genutzt werden.

  • Ein elektromagnetischer Schwingkreis besteht aus einer Reihenschaltung von Kondensator und Spule.
  • Ohne externe Energiezufuhr entstehen gedämpfte Schwingungen aufgrund von Energieverlusten.
  • Die Meißner-Schaltung ermöglicht durch Rückkopplung die Erzeugung ungedämpfter Schwingungen.
  • Die Thomsonsche Schwingungsgleichung beschreibt die Eigenfrequenz des Schwingkreises.
  • Moderne Anwendungen nutzen Transistoren anstelle von Elektronenröhren.
...

27.1.2021

4093

1. Wie kann man elektromagnetische Schwingung erzeugen?
Eine elektromagnetische Schwingung kann man mit Hilfe einer Reihenschaltung aus eine

Öffnen

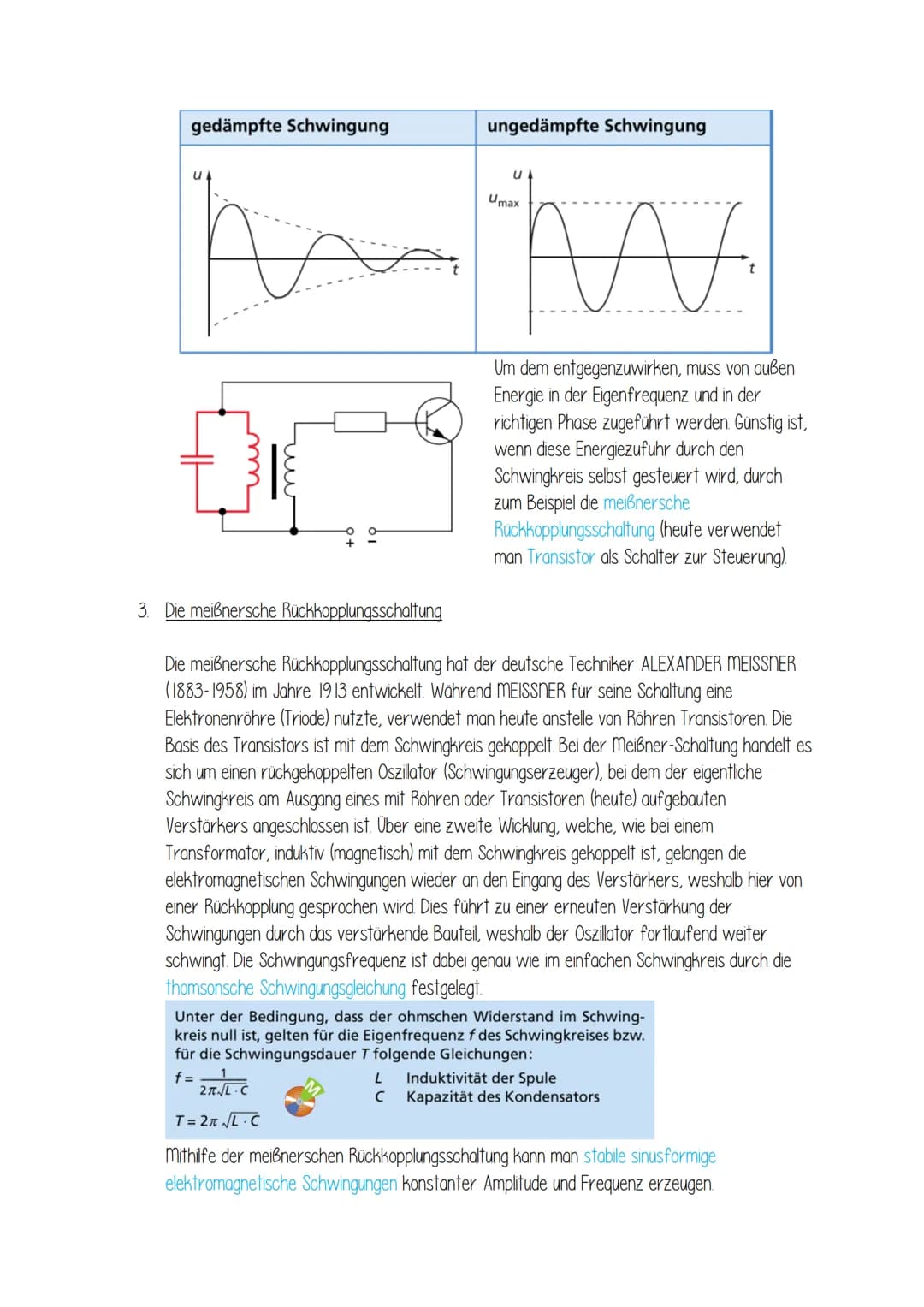

Die Meißnersche Rückkopplungsschaltung

Die Meißnersche Rückkopplungsschaltung ist eine innovative Lösung zur Erzeugung ungedämpfter elektromagnetischer Schwingungen. Sie wurde 1913 von Alexander Meißner entwickelt und nutzt das Prinzip der Rückkopplung.

Definition: Die Meißnersche Rückkopplungsschaltung ist ein rückgekoppelter Oszillator, der stabile sinusförmige elektromagnetische Schwingungen mit konstanter Amplitude und Frequenz erzeugt.

Ursprünglich verwendete Meißner eine Elektronenröhre (Triode) für seine Schaltung. In modernen Anwendungen werden jedoch Transistoren eingesetzt. Die Funktionsweise lässt sich wie folgt beschreiben:

  1. Der Schwingkreis ist am Ausgang eines Verstärkers angeschlossen.
  2. Eine zweite Wicklung ist induktiv mit dem Schwingkreis gekoppelt.
  3. Die Schwingungen werden über diese Kopplung zum Eingang des Verstärkers zurückgeführt (Rückkopplung).
  4. Der Verstärker verstärkt die Schwingungen erneut, wodurch der Oszillator kontinuierlich schwingt.

Highlight: Die Meißner-Schaltung ermöglicht die Erzeugung stabiler, ungedämpfter Schwingungen durch geschickte Rückkopplung und Verstärkung.

Die Schwingungsfrequenz wird, wie im einfachen Schwingkreis, durch die Thomsonsche Schwingungsgleichung bestimmt. Für einen idealen Schwingkreis ohne ohmschen Widerstand gelten folgende Formeln für die Eigenfrequenz f und die Schwingungsdauer T:

f = 1 / (2π√(LC)) T = 2π√(LC)

Dabei ist L die Induktivität der Spule und C die Kapazität des Kondensators.

Example: Ein Schwingkreis mit einer Spule von 1 mH und einem Kondensator von 100 pF hat eine Eigenfrequenz von etwa 15,9 MHz.

Die Meißner-Schaltung findet Anwendung in verschiedenen Bereichen der Elektronik, insbesondere in der Hochfrequenztechnik und Kommunikationstechnologie.

1. Wie kann man elektromagnetische Schwingung erzeugen?
Eine elektromagnetische Schwingung kann man mit Hilfe einer Reihenschaltung aus eine

Öffnen

Anwendungen und moderne Entwicklungen

Elektromagnetische Schwingkreise und ihre Anwendungen haben sich seit ihrer Erfindung stetig weiterentwickelt. Moderne Technologien nutzen die Prinzipien der elektromagnetischen Schwingungen in vielfältiger Weise.

Highlight: Die Grundprinzipien elektromagnetischer Schwingkreise finden sich in zahlreichen modernen elektronischen Geräten wieder.

Einige wichtige Anwendungsgebiete sind:

  1. Funkgeräte und drahtlose Kommunikation
  2. Radartechnik
  3. Oszillatoren in elektronischen Uhren
  4. Frequenzfilter in Audio- und Videotechnik
  5. Resonanzkreise in Empfängern und Sendern

Der Übergang von Elektronenröhren zu Transistoren hat die Effizienz und Miniaturisierung von Schwingkreisen erheblich verbessert.

Example: In modernen Smartphones sind hochintegrierte Schwingkreise für die Signalverarbeitung und Frequenzerzeugung verantwortlich.

Die Simulation elektromagnetischer Schwingkreise ist heute ein wichtiges Werkzeug in der Entwicklung elektronischer Geräte. Softwaretools ermöglichen die präzise Vorhersage des Verhaltens komplexer Schaltungen.

Vocabulary: Leifi Simulation bezieht sich auf interaktive Online-Simulationen, die oft im Physikunterricht zur Veranschaulichung elektromagnetischer Phänomene eingesetzt werden.

Forschung und Entwicklung konzentrieren sich auf die weitere Optimierung von Schwingkreisen, insbesondere im Hinblick auf Energieeffizienz, Präzision und Integrierbarkeit in moderne Halbleitertechnologien. Die Grundprinzipien, die von Meißner und anderen Pionieren entwickelt wurden, bleiben dabei weiterhin relevant und bilden die Basis für zukünftige Innovationen in der Elektrotechnik und Elektronik.
