Elektromagnetische Induktion ist ein super wichtiges Thema in der Physik...
Physik5.665 aufrufe·Aktualisiert 22. Juli 2026·10 SeitenEinführung in die elektromagnetische Induktion
Nils@nils0109
1 / 10
1
of 10

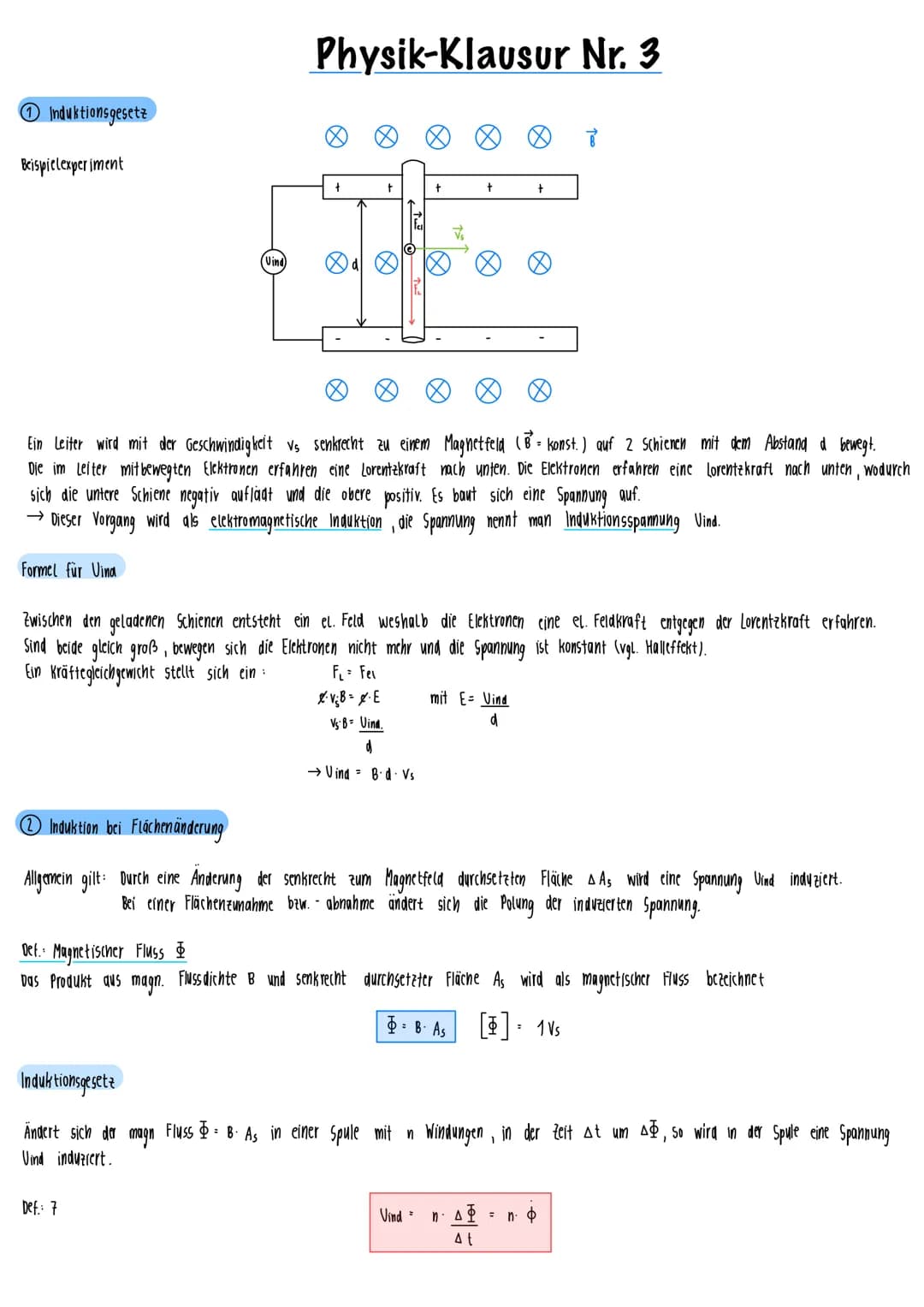

Das Induktionsgesetz - Grundlagen
Stell dir vor, du bewegst einen Draht durch ein Magnetfeld - und plötzlich fließt Strom! Das ist elektromagnetische Induktion in Aktion. Die bewegten Elektronen im Draht erfahren eine Lorentzkraft, wodurch sich eine Induktionsspannung aufbaut.
Die Formel dafür ist überraschend einfach: Vind = B × d × vs. Dabei ist B die magnetische Flussdichte, d der Abstand zwischen den Leitern und vs die Geschwindigkeit.
Der Schlüssel zum Verständnis ist der magnetische Fluss Φ. Das ist einfach das Produkt aus magnetischer Flussdichte und der senkrecht durchsetzten Fläche: Φ = B × As. Ändert sich dieser Fluss, entsteht automatisch eine Spannung.
Merktipp: Induktion passiert immer dann, wenn sich der magnetische Fluss ändert - egal ob durch Bewegung oder sich ändernde Magnetfelder!
2
of 10

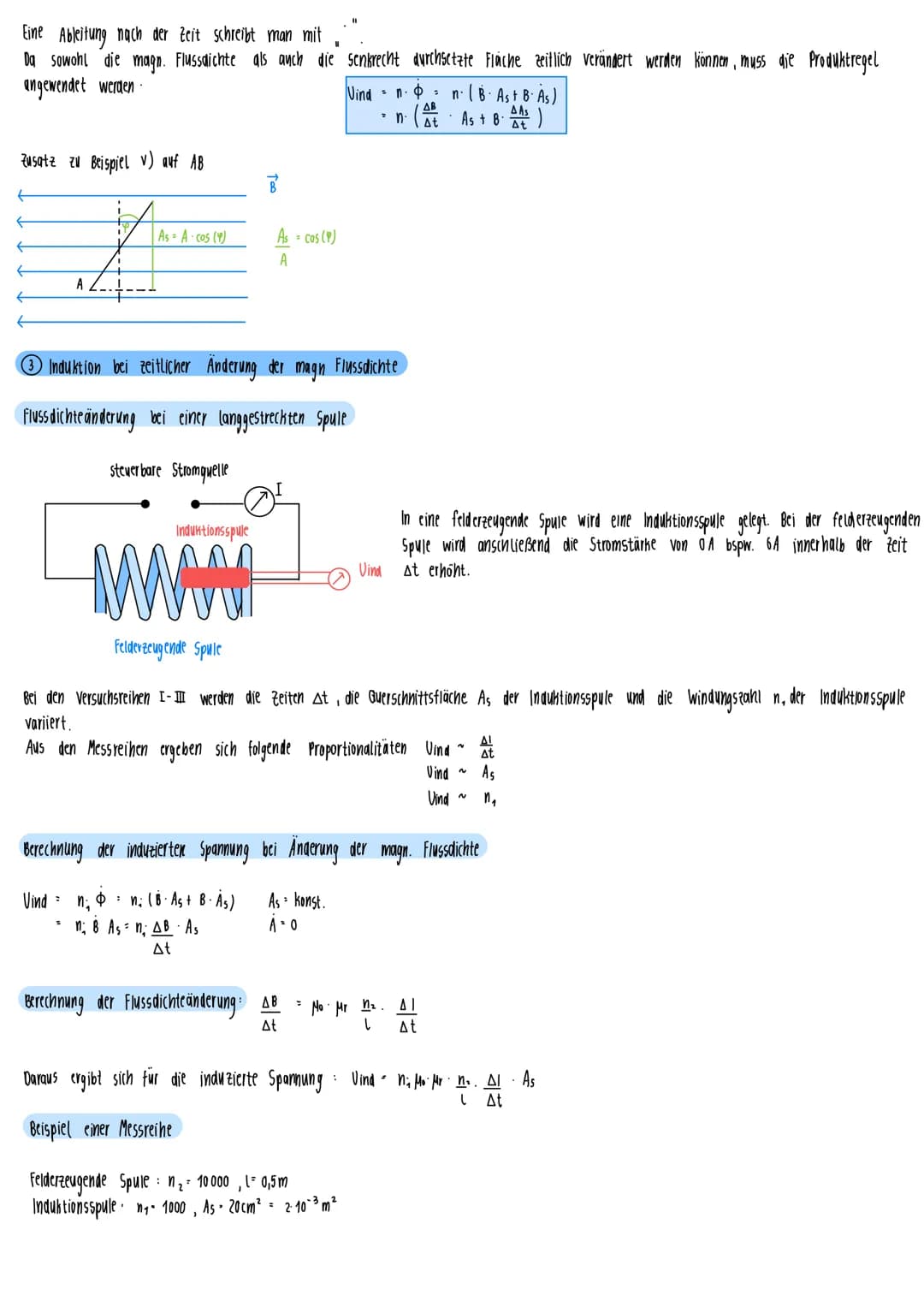

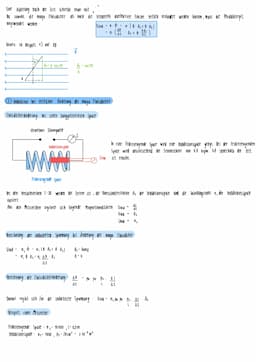

Induktion durch Flächenänderung und Magnetfeldänderung
Es gibt zwei Hauptwege, wie Induktion entstehen kann. Erstens durch Flächenänderung - wenn du eine Leiterschleife in einem Magnetfeld größer oder kleiner machst. Zweitens durch Magnetfeldänderung - wenn das Magnetfeld selbst stärker oder schwächer wird.
Das allgemeine Induktionsgesetz fasst beide Fälle zusammen: Vind = n × ΔΦ/Δt. Die Anzahl der Windungen n verstärkt den Effekt, und je schneller sich der Fluss ändert, desto größer wird die Spannung.
Bei Experimenten mit zwei Spulen (eine erzeugt das Feld, die andere misst) siehst du deutlich: Die Induktionsspannung ist proportional zur Stromänderungsrate, zur Fläche und zur Windungszahl.
Praxistipp: In Transformatoren nutzt man genau dieses Prinzip - eine sich ändernde Spannung in der Primärspule erzeugt ein sich änderndes Magnetfeld, das in der Sekundärspule eine neue Spannung induziert.
3
of 10

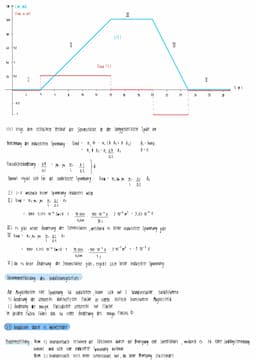

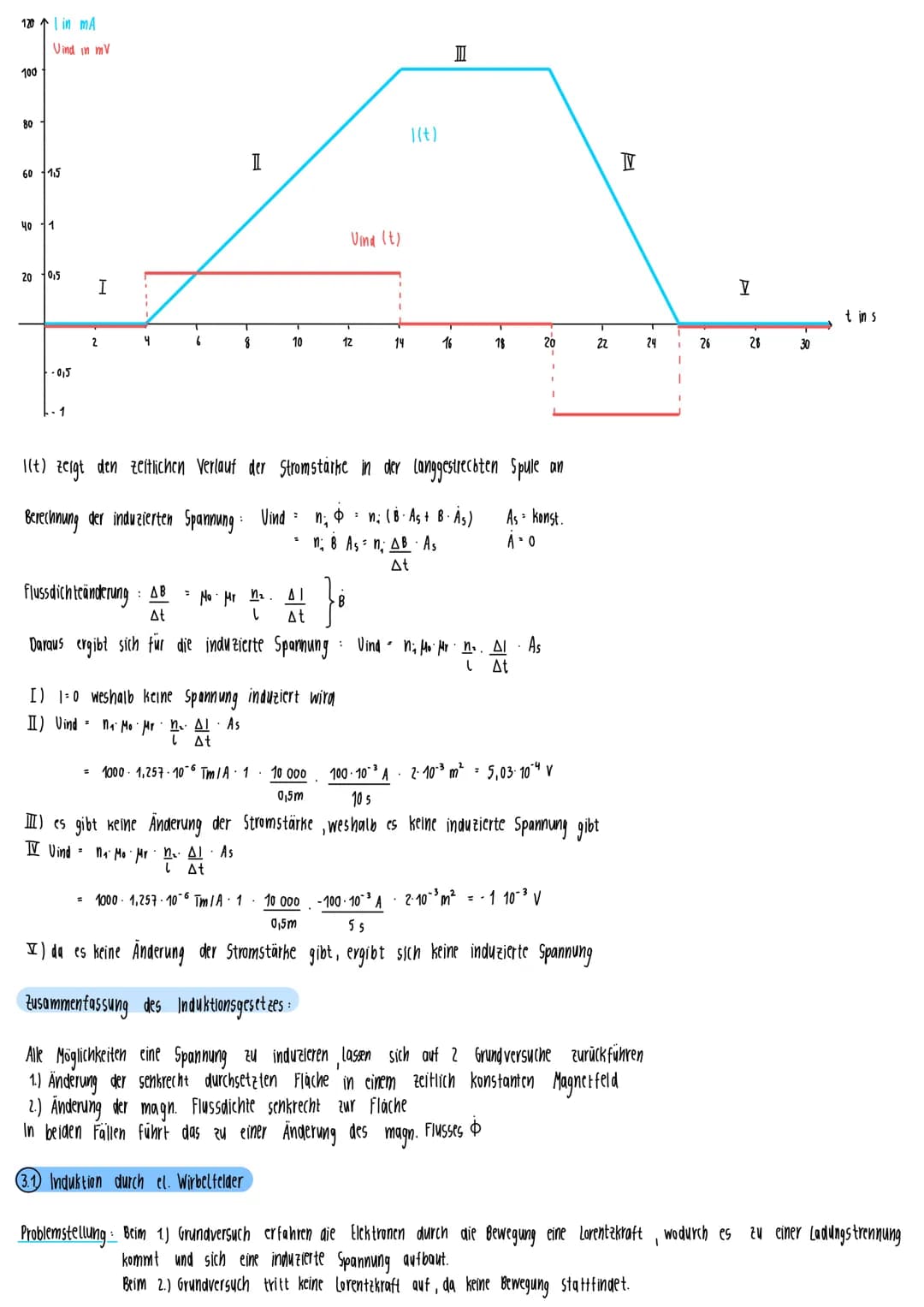

Messreihen und praktische Berechnungen
Die Theorie wird erst richtig verständlich, wenn du konkrete Zahlen siehst. Bei typischen Experimenten mit felderzeugenden Spulen (n₂ = 10.000 Windungen, L = 0,5m) und Induktionsspulen (n₁ = 1000 Windungen, As = 20cm²) entstehen messbare Spannungen.
Die Berechnungsformel wird etwas komplexer: Vind = n₁ × μ₀ × μr × × (ΔI/Δt) × As. Das sieht abschreckend aus, aber jeder Teil hat eine klare Bedeutung - die Materialeigenschaften, die Geometrie und die Stromänderung.
In echten Messreihen siehst du: Steigt der Strom an, gibt's positive Spannung. Bleibt er konstant, passiert nichts. Fällt er wieder, kehrt sich die Spannung um.
Wichtig für die Klausur: Lerne die Formel auswendig und verstehe, wann welcher Term wichtig wird - bei konstanter Fläche oder konstantem Magnetfeld.
4
of 10

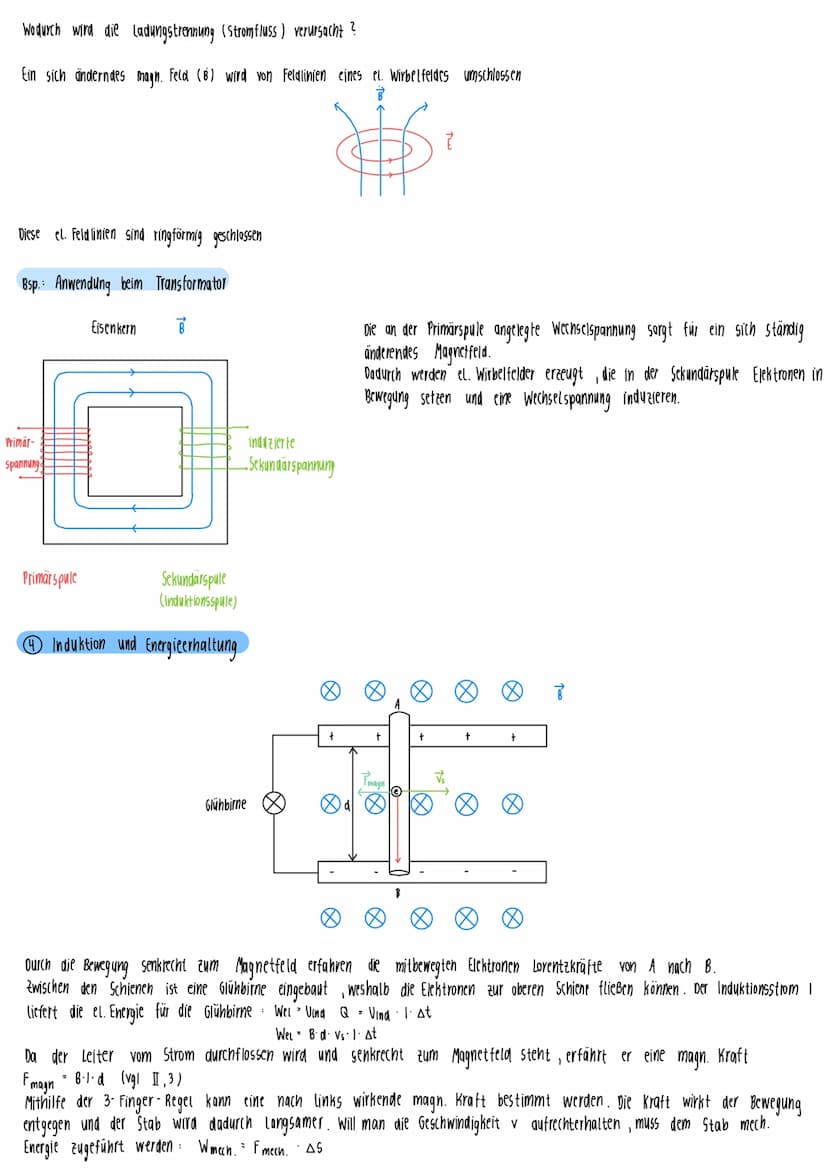

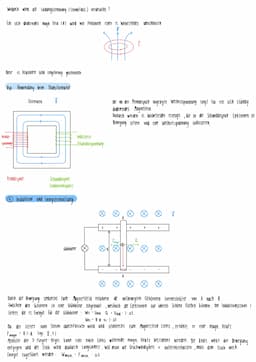

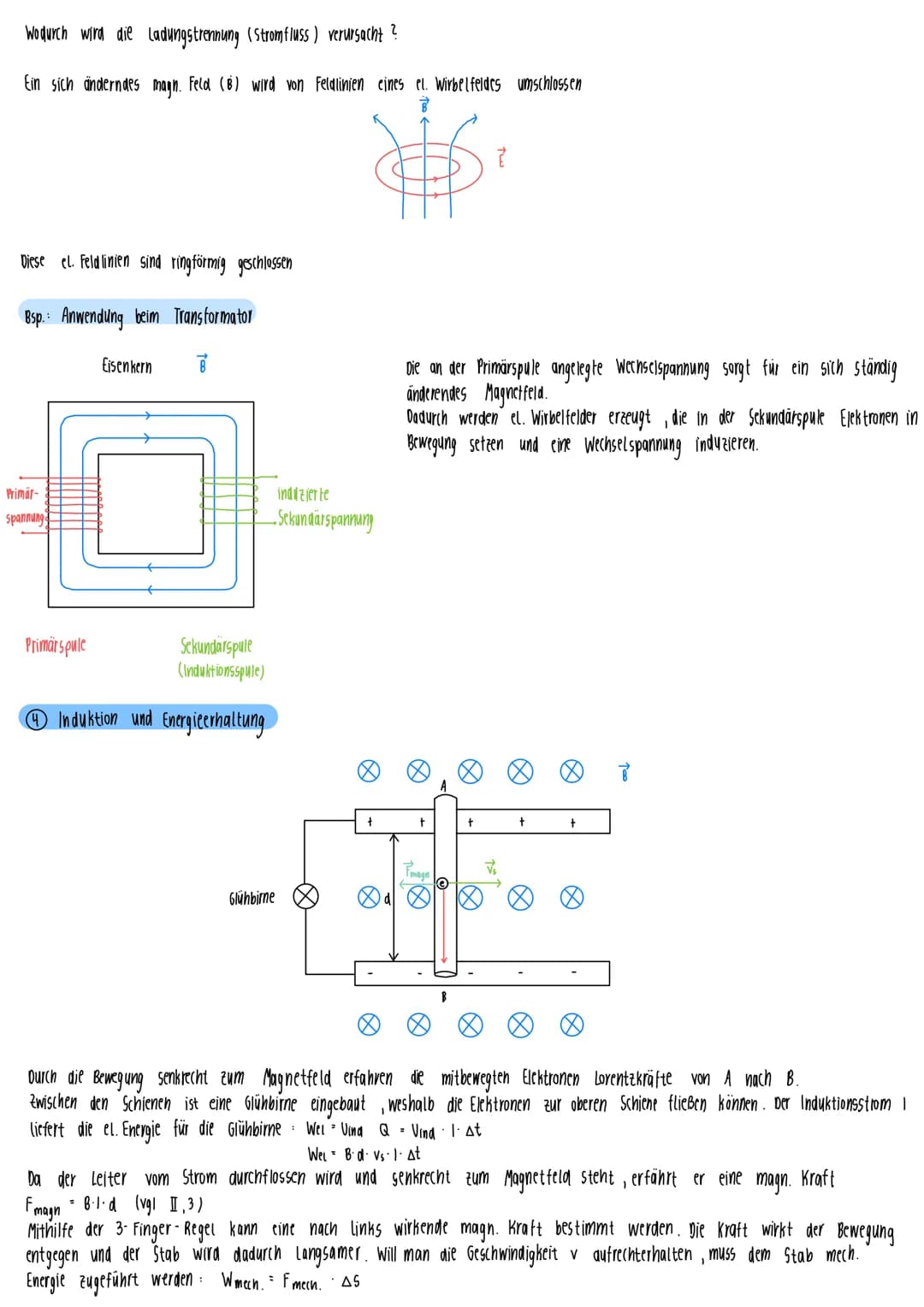

Wirbelfelder und Energieerhaltung
Hier wird's richtig interessant: Wie kann Induktion ohne bewegte Leiter funktionieren? Die Antwort sind elektrische Wirbelfelder. Ein sich änderndes Magnetfeld erzeugt ringförmige elektrische Felder, die Elektronen in Bewegung setzen.
Transformatoren nutzen genau diesen Effekt. Die Wechselspannung in der Primärspule erzeugt ein sich ständig änderndes Magnetfeld, das Wirbelfelder bildet und in der Sekundärspule Spannung induziert.
Die Energieerhaltung ist dabei perfekt erfüllt. Wenn du einen Leiter durch ein Magnetfeld ziehst und dadurch eine Glühbirne zum Leuchten bringst, wirkt eine magnetische Kraft entgegen deiner Bewegung. Die mechanische Energie, die du aufwenden musst, entspricht genau der elektrischen Energie der Glühbirne.
Denk dran: Energie geht nie verloren - sie wird nur von einer Form in eine andere umgewandelt!
5
of 10

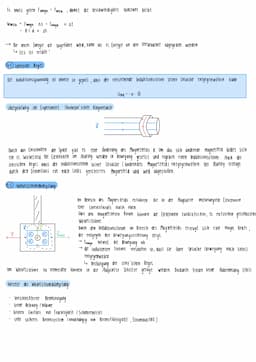

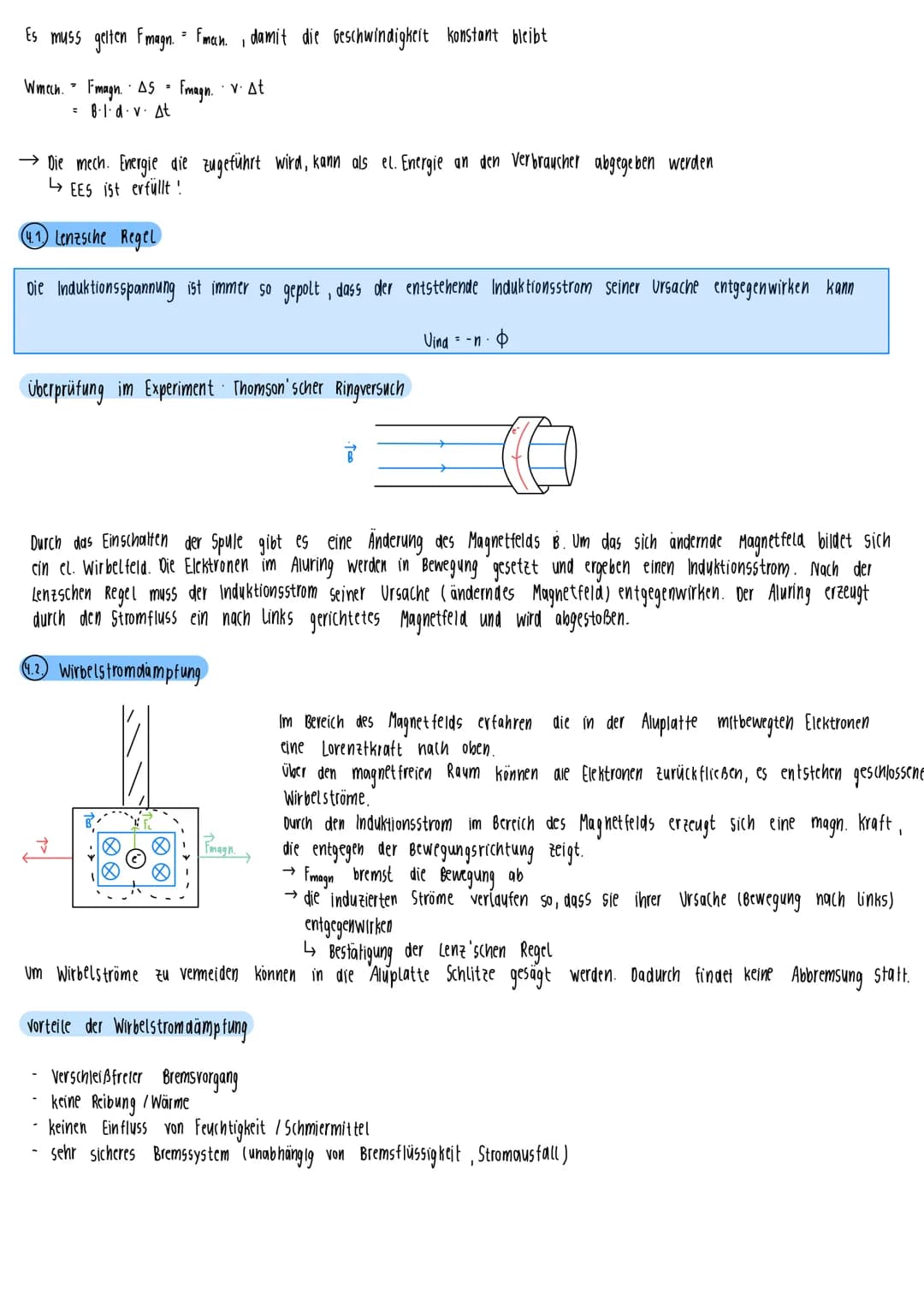

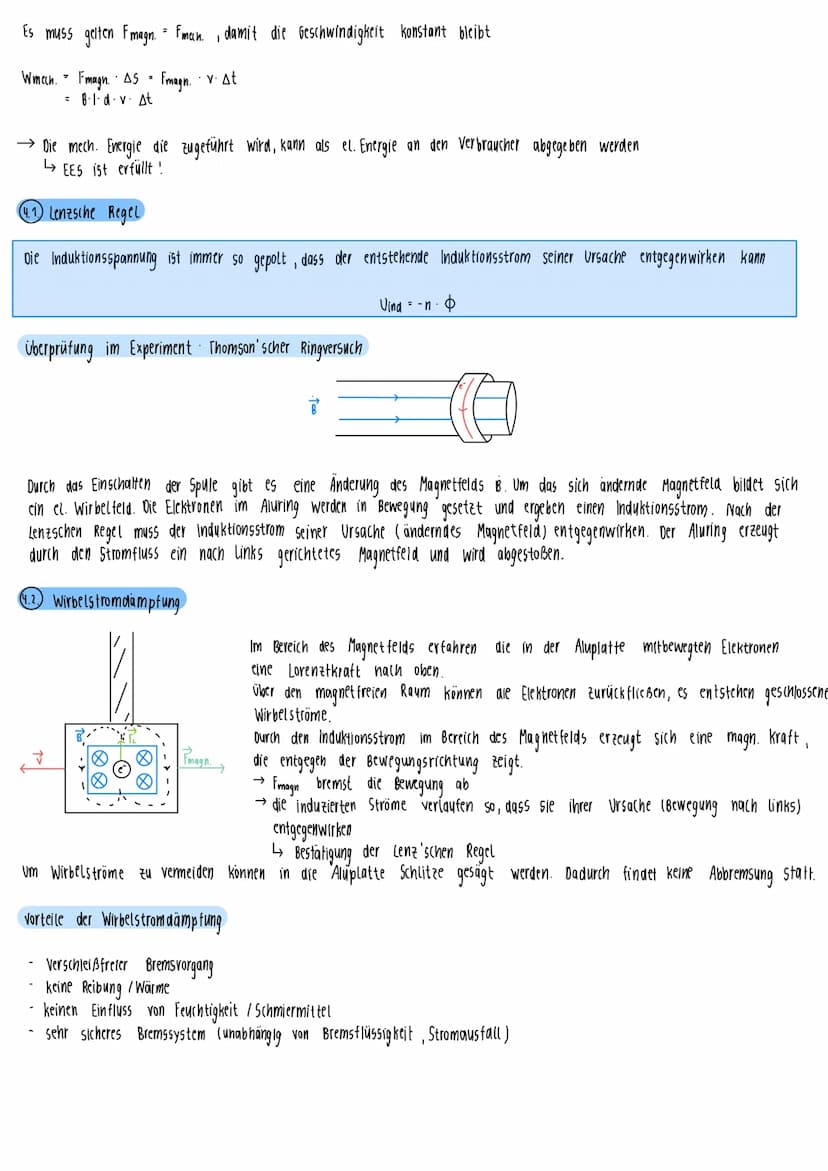

Die Lenzsche Regel und Wirbelstrombremsen
Die Lenzsche Regel ist wie ein Naturgesetz des Widerstands: Induktionsströme wirken ihrer Ursache immer entgegen. Das erklärt das Minuszeichen in Vind = -n × Φ̇.
Beim Thomson'schen Ringversuch siehst du das spektakulär: Schaltest du eine Spule ein, springt der darüber liegende Aluring weg. Der induzierte Strom im Ring erzeugt ein Magnetfeld, das dem ursprünglichen entgegenwirkt.
Wirbelstrombremsen funktionieren nach demselben Prinzip. Eine Aluplatte in einem Magnetfeld wird abgebremst, weil die induzierten Wirbelströme eine Kraft erzeugen, die der Bewegung entgegenwirkt. Das ist verschleißfrei, wetterunabhängig und extrem zuverlässig.
Cool zu wissen: ICE-Züge nutzen Wirbelstrombremsen als Notbremssystem - sie funktionieren auch bei Stromausfall!
6
of 10

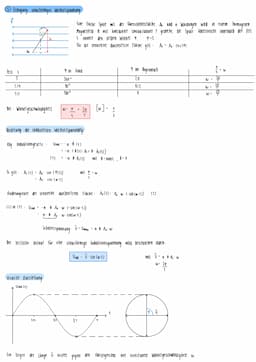

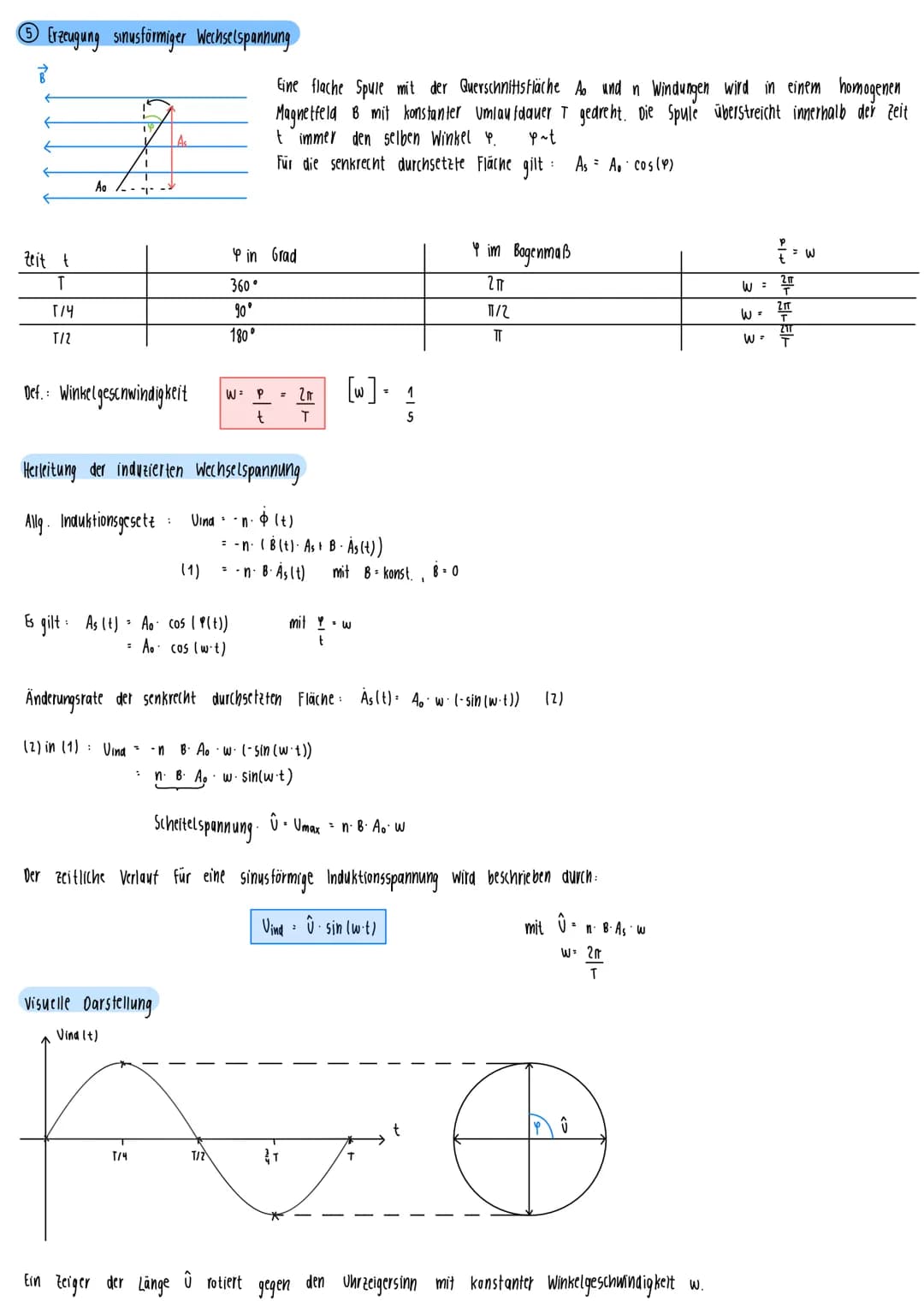

Wechselspannung erzeugen
So entstehen die sinusförmigen Wechselspannungen, die aus jeder Steckdose kommen! Eine rotierende Spule in einem Magnetfeld erzeugt eine sich periodisch ändernde durchsetzte Fläche: As = A₀ × cos(ωt).
Die Winkelgeschwindigkeit ω = 2π/T bestimmt die Frequenz. Je schneller die Spule dreht, desto höher die Frequenz der erzeugten Wechselspannung.
Die resultierende Spannung folgt einer Sinuskurve: Vind = Û × sin(ωt) mit der Scheitelspannung Û = n × B × A₀ × ω. Mehr Windungen, stärkeres Magnetfeld oder schnellere Rotation bedeuten höhere Spannung.
Praxisbezug: Genau so funktionieren Generatoren in Kraftwerken - nur viel größer und mit mehr Windungen!
7
of 10

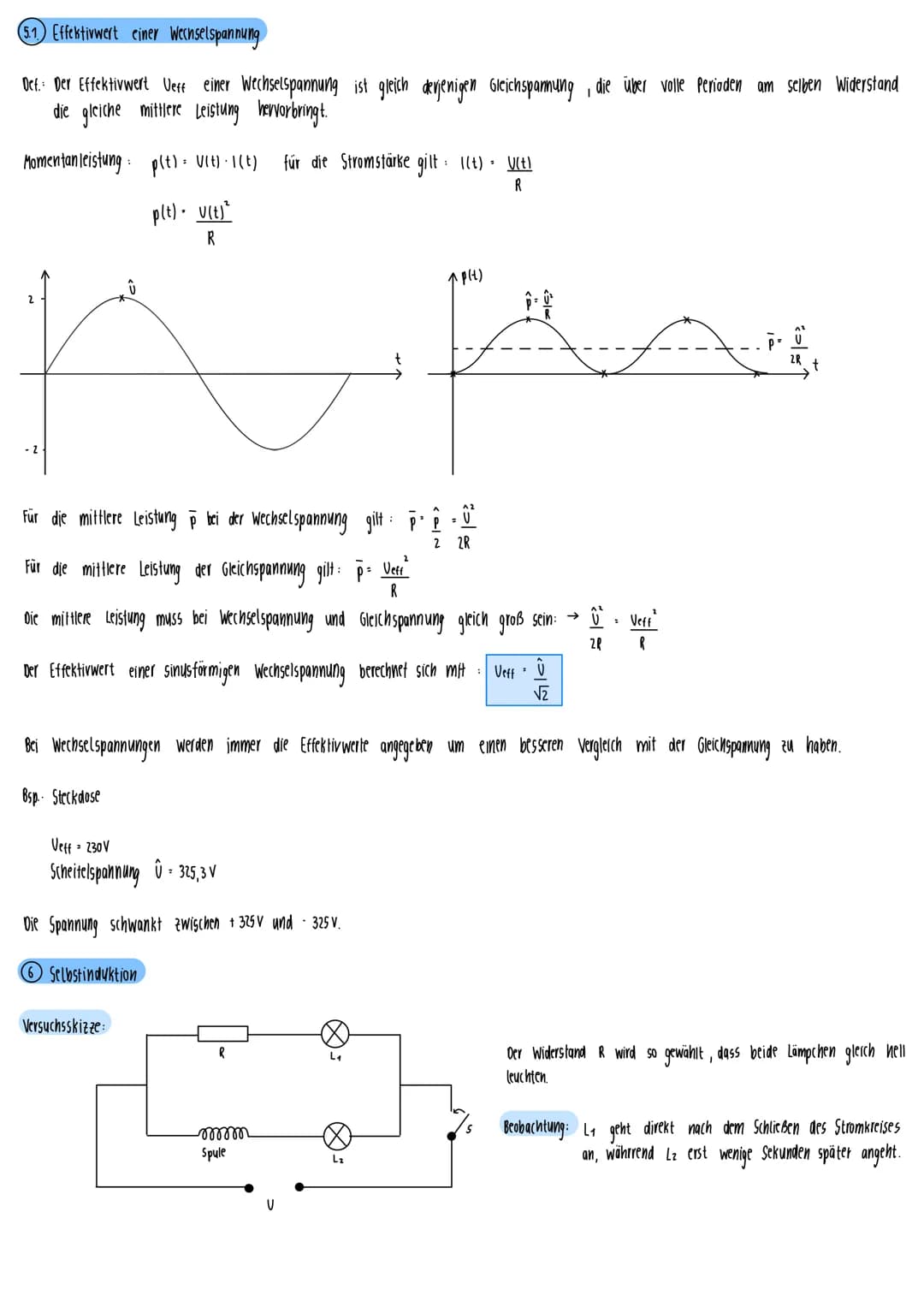

Effektivwerte und Selbstinduktion
Wechselspannung schwankt ständig, aber wie vergleichst du sie mit Gleichspannung? Der Effektivwert Ueff ist die Gleichspannung, die dieselbe mittlere Leistung liefert. Für Sinusspannungen gilt: Ueff = Û/√2.
Die Steckdose liefert 230V Effektivwert, aber die Scheitelspannung beträgt 325V! Die Spannung schwankt zwischen +325V und -325V.

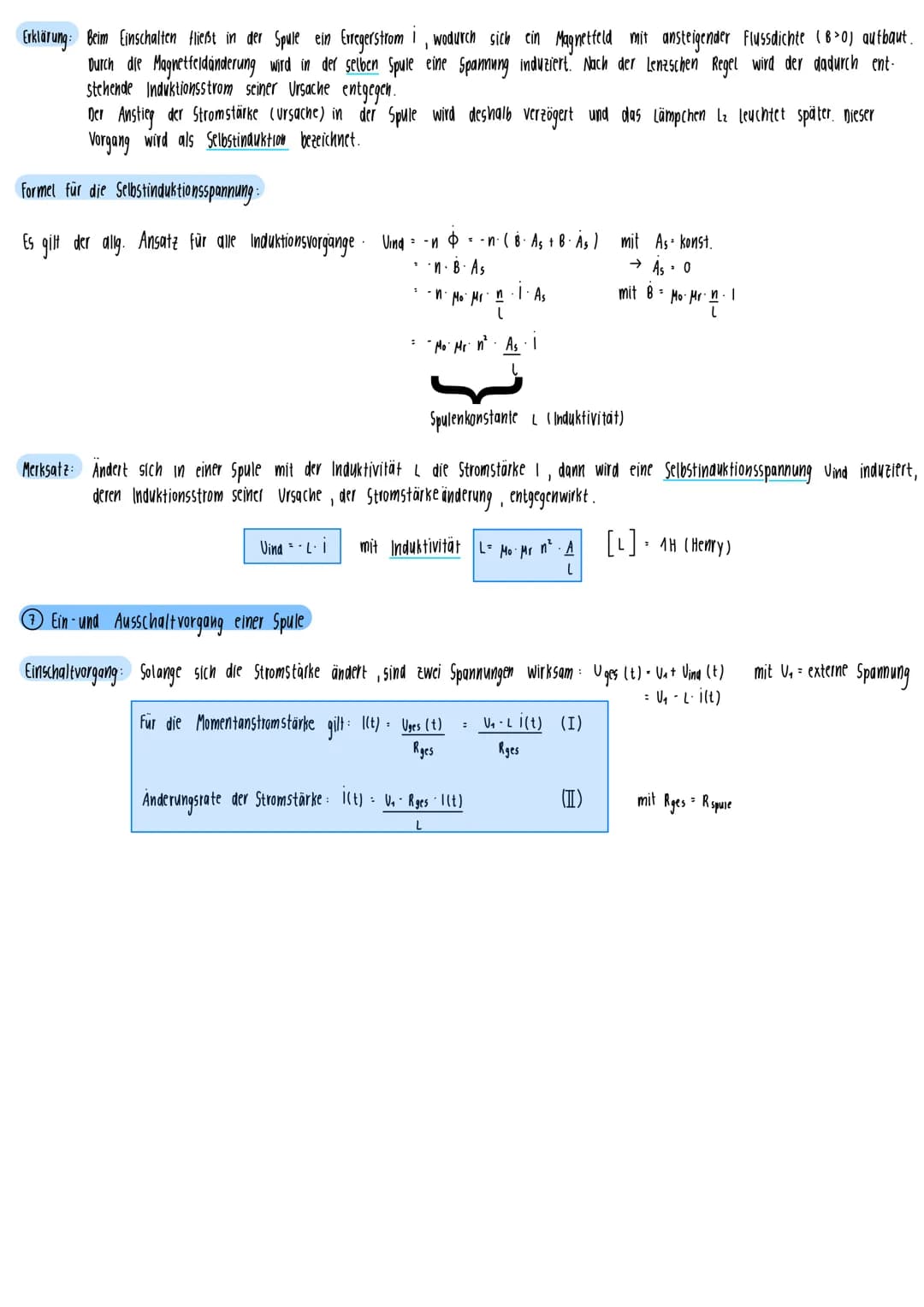

Selbstinduktion ist ein faszinierender Effekt: Eine Spule "wehrt sich" gegen Stromänderungen. Beim Einschalten baut sich das Magnetfeld langsam auf und induziert eine Gegenspannung. Deshalb brauchen Lampen mit Spulen einen Moment zum Anleuchten.
Merksatz: Spulen sind "träge" - sie mögen keine plötzlichen Stromänderungen und wirken diesen entgegen.
8
of 10

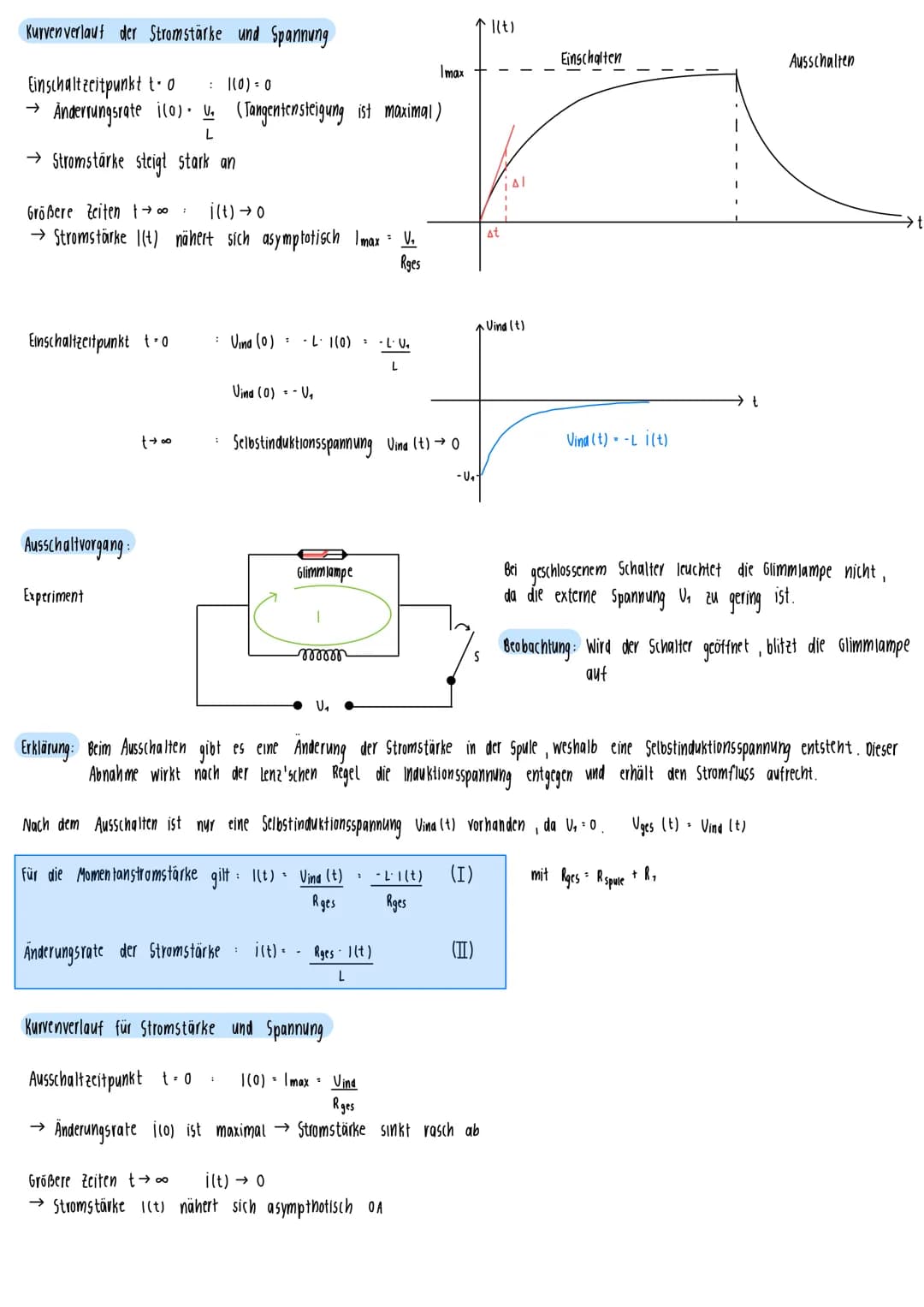

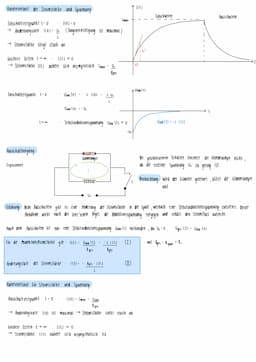

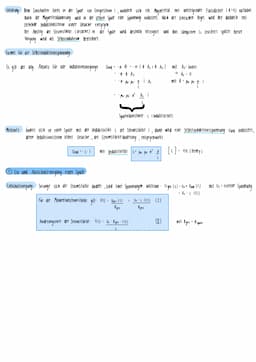

Ein- und Ausschaltverhalten von Spulen
Beim Einschaltvorgang einer Spule passiert etwas Faszinierendes: Der Strom steigt nicht sofort auf seinen Maximalwert, sondern nähert sich asymptotisch an Imax = U₀/Rges.
Die Selbstinduktionsspannung Vind = -L × İ wirkt anfangs maximal gegen die angelegte Spannung. Mit der Zeit wird die Stromänderung kleiner, die Selbstinduktion schwächer, bis schließlich nur noch der ohmsche Widerstand zählt.
Die Induktivität L = μ₀μr × n²A/l beschreibt, wie stark eine Spule der Stromänderung entgegenwirkt. Mehr Windungen oder größere Querschnittsfläche bedeuten höhere Induktivität.
Wichtig: Die Einheit der Induktivität ist Henry [H] - benannt nach dem amerikanischen Physiker Joseph Henry.
9
of 10

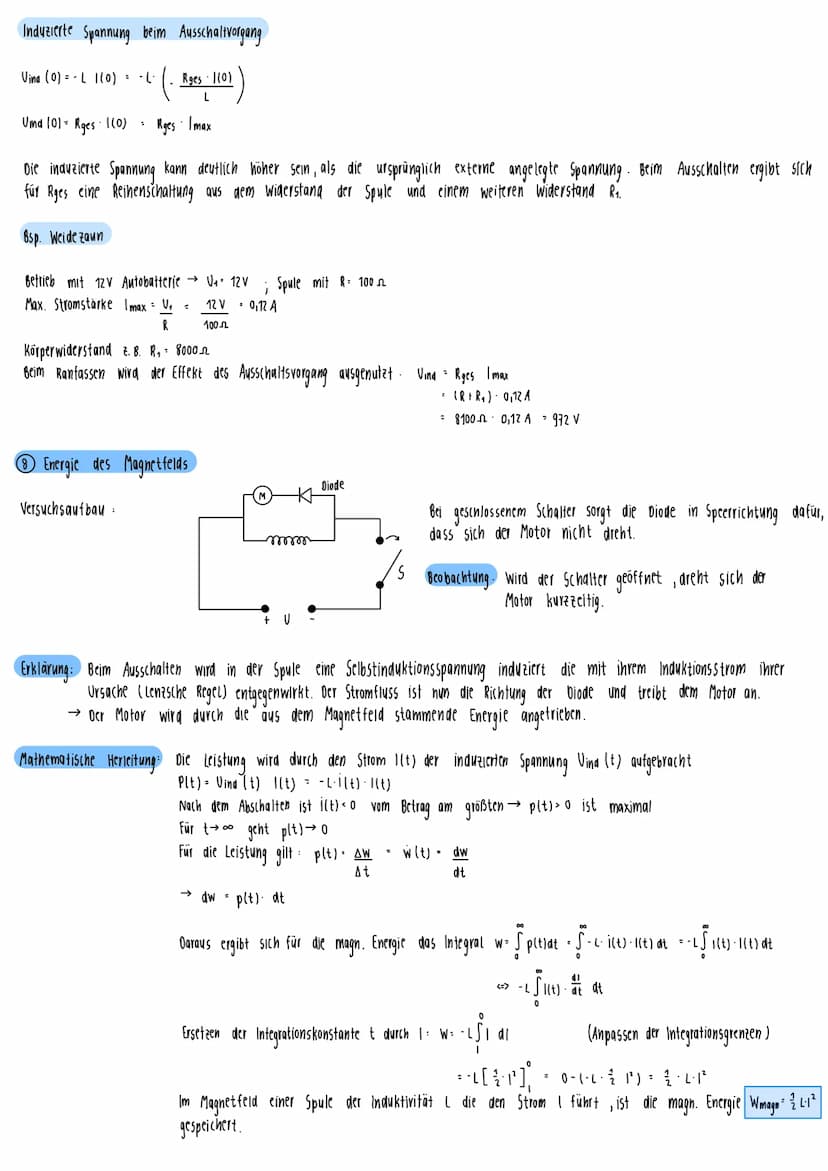

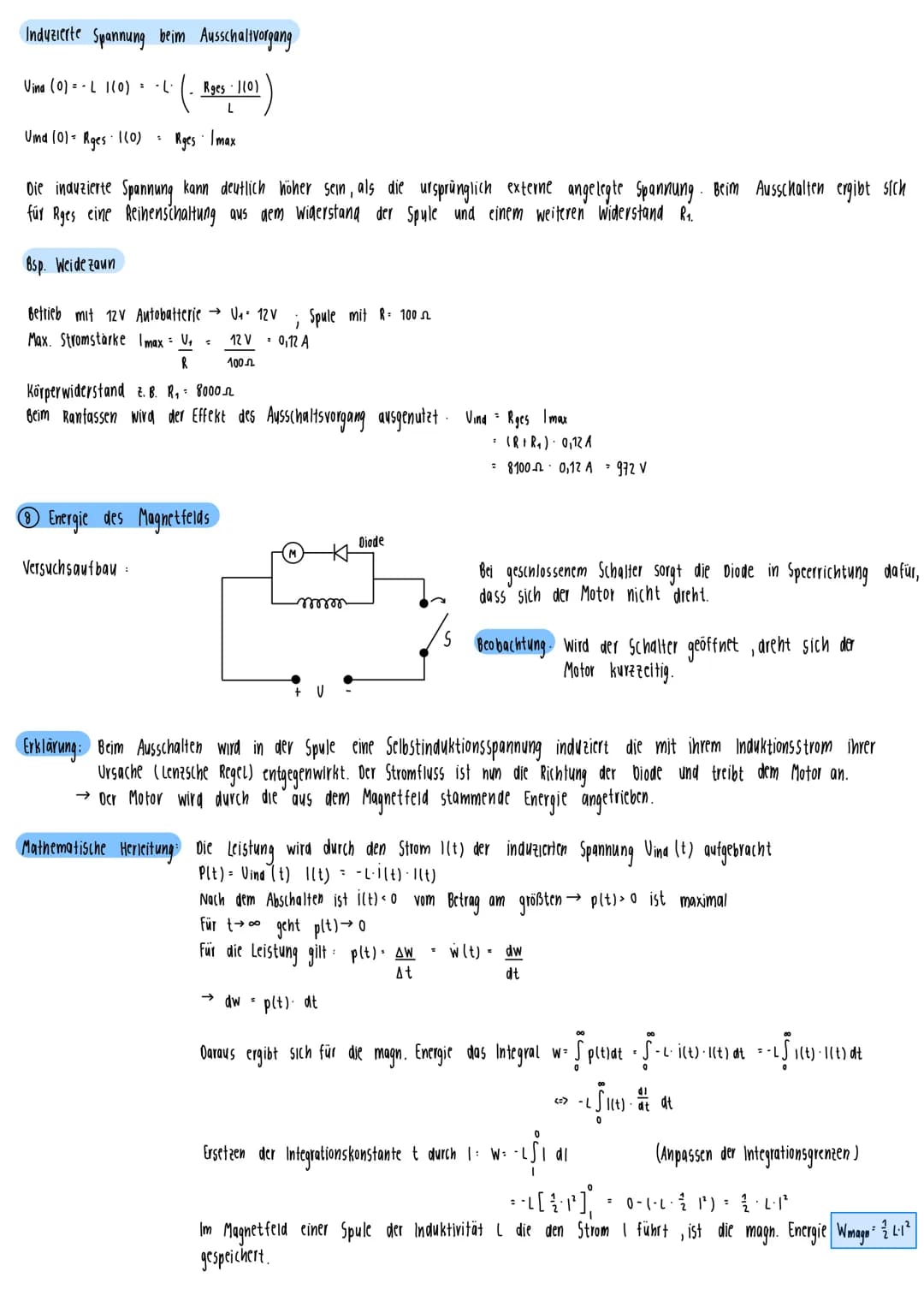

Ausschaltvorgang und hohe Spannungen
Der Ausschaltvorgang kann richtig gefährlich werden! Wenn du den Stromkreis einer Spule unterbrichst, will die Selbstinduktion den Strom aufrechterhalten. Dabei können extrem hohe Spannungen entstehen.
Ein Weidezaun nutzt genau diesen Effekt: Mit einer harmlosen 12V-Autobatterie und einer 100Ω-Spule entstehen beim "Ausschalten" (Berühren) fast 1000V! Das liegt daran, dass sich der Gesamtwiderstand durch deinen Körperwiderstand drastisch erhöht.
Die Formel Uind = Rges × Imax zeigt: Je höher der Widerstand beim Ausschalten, desto höher die induzierte Spannung. Deshalb knistert es auch beim Ausschalten von Geräten mit Spulen.
Sicherheitshinweis: Sei vorsichtig beim Umgang mit Spulen und Induktivitäten - die Ausschaltspannungen können lebensbedrohlich sein!
10
of 10
Energie im Magnetfeld
Magnetfelder sind Energiespeicher! Eine stromdurchflossene Spule speichert Energie in ihrem Magnetfeld: Wmagn = ½LI². Diese Energie wird beim Ausschalten wieder freigesetzt.
Ein cleveres Experiment zeigt das: Eine Spule, eine Diode und ein Motor. Beim Einschalten blockiert die Diode den Motor. Beim Ausschalten kann der Induktionsstrom durch die Diode fließen und treibt den Motor kurzzeitig an - mit der im Magnetfeld gespeicherten Energie.
Die mathematische Herleitung über die Leistung P = Uind × I führt durch Integration zur magnetischen Energie. Das ist derselbe Ansatz wie bei der kinetischen Energie, nur für Magnetfelder.
Denk daran: Spulen sind wie magnetische "Batterien" - sie können Energie speichern und wieder abgeben, nur viel schneller als chemische Batterien!
