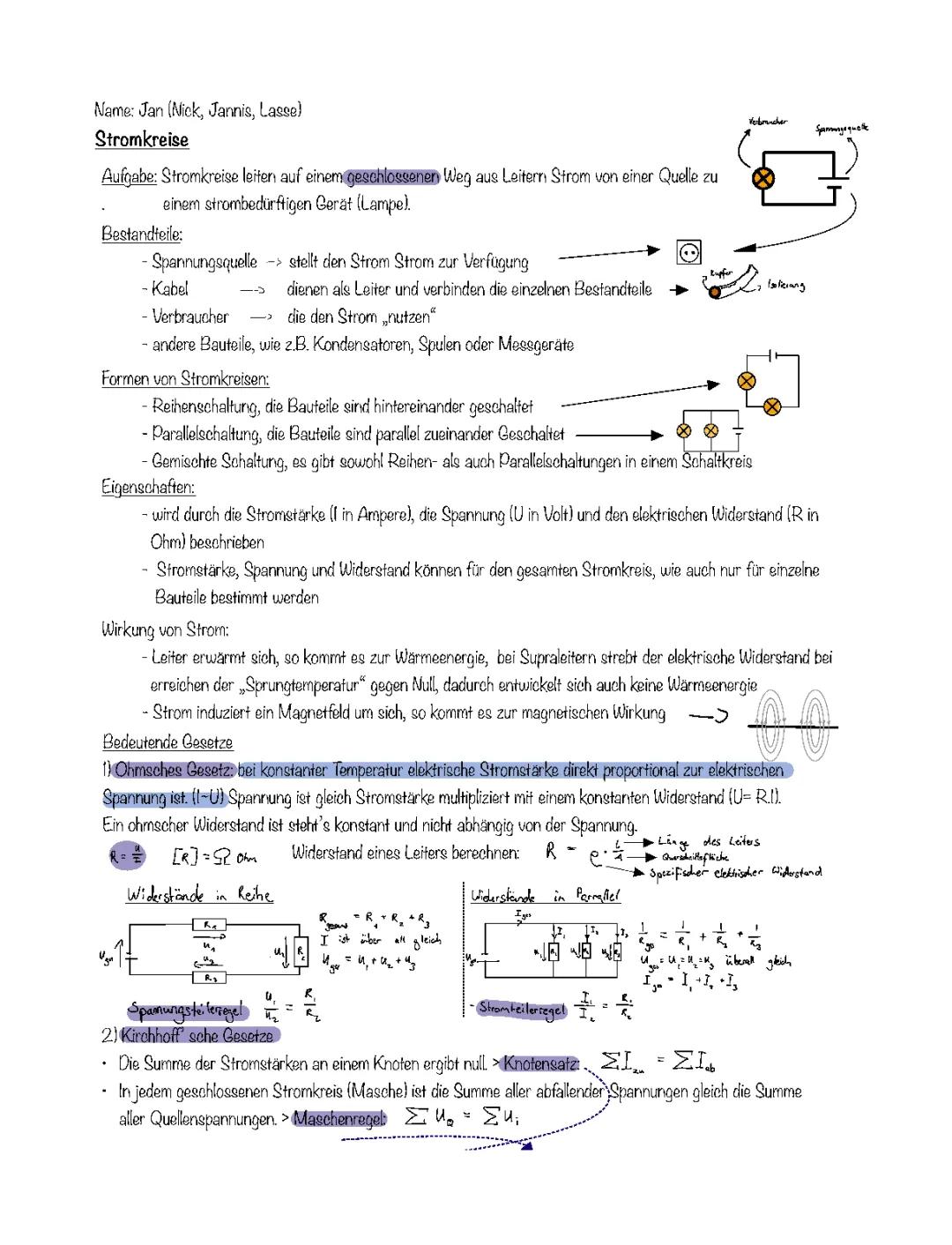

Grundlagen der Stromkreise

Stell dir einen Stromkreis wie einen Kreislauf vor: Strom fließt von einer Quelle durch Kabel zu Geräten und wieder zurück. Ohne geschlossenen Weg funktioniert nichts - genau wie Wasser in einem Rohrsystem.

Jeder Stromkreis braucht mindestens eine Spannungsquelle (wie eine Batterie), Kabel als Verbindungen und Verbraucher (wie Lampen). Zusätzlich können Kondensatoren, Spulen oder Messgeräte eingebaut werden.

Es gibt drei Schaltungsarten: Reihenschaltung (alles hintereinander), Parallelschaltung (nebeneinander) und gemischte Schaltungen. Die Wahl beeinflusst, wie sich der Strom verhält.

Stromstärke (I in Ampere), Spannung (U in Volt) und Widerstand (R in Ohm) sind die drei wichtigsten Größen. Wenn Strom fließt, entstehen Wärme und Magnetfelder - deshalb werden Handys warm und Elektromotoren funktionieren.

Merktipp: Ein Stromkreis muss immer geschlossen sein - sonst fließt kein Strom!

Das Ohmsche Gesetz besagt: U = R × I. Das bedeutet, bei konstantem Widerstand steigt die Spannung proportional zur Stromstärke. Die Kirchhoffschen Gesetze erklären, wie sich Ströme an Verzweigungen aufteilen und wie Spannungen in geschlossenen Schleifen zusammenhängen.

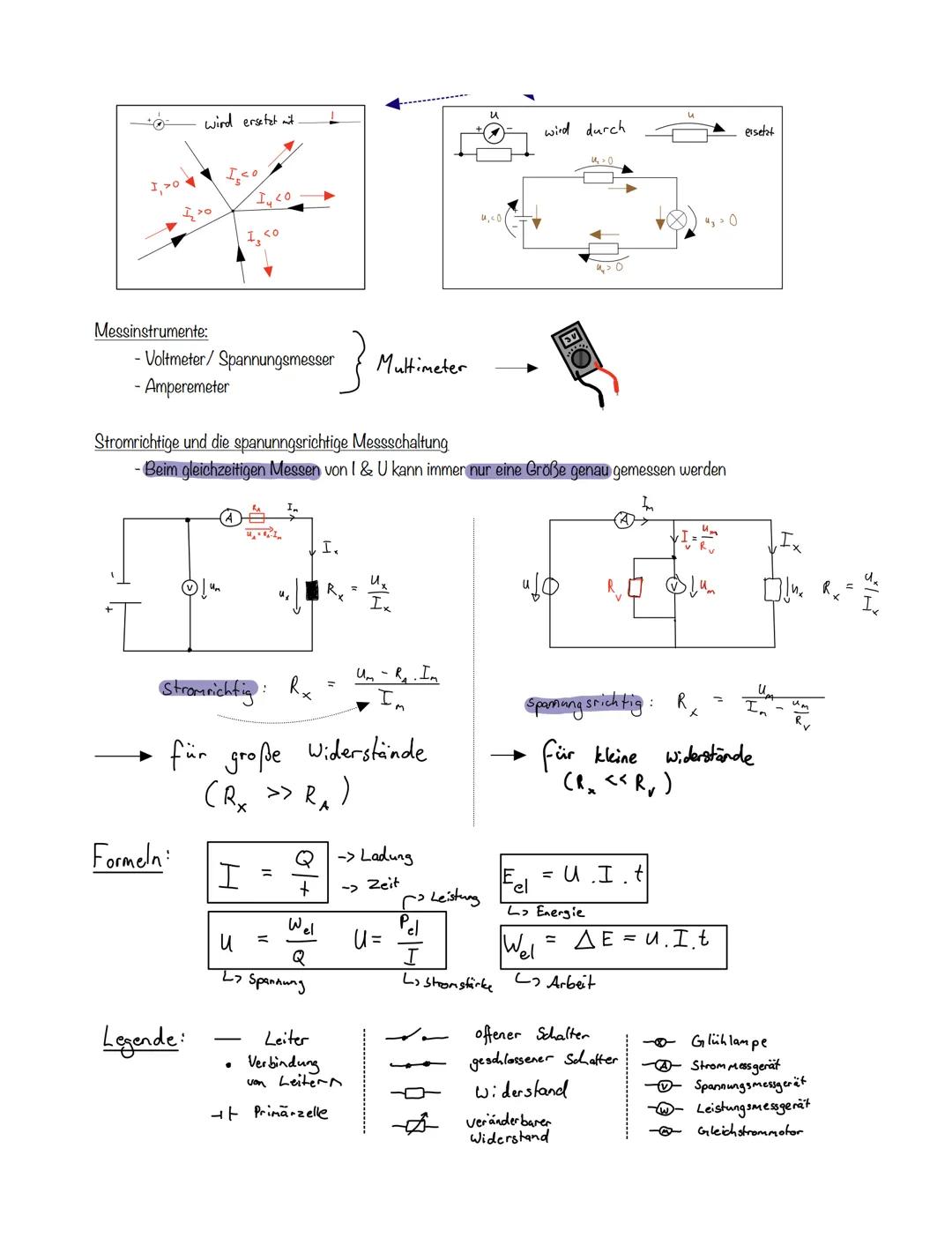

Messung und praktische Anwendung

Elektrische Größen messen ist wie das Überprüfen des Wasserflusses in Rohren - du brauchst die richtigen Werkzeuge. Voltmeter messen Spannung, Amperemeter messen Stromstärke, und Multimeter können beides.

Bei der Messung gibt's einen Haken: Du kannst nie beide Werte gleichzeitig perfekt messen. Die stromrichtige Messung eignet sich für große Widerstände, die spannungsrichtige Messung für kleine Widerstände.

Wichtige Formeln, die du dir merken solltest: I = Q/t (Stromstärke), U = W/Q (Spannung) und P = U × I (Leistung). Die elektrische Arbeit berechnest du mit W = U × I × t.

Praxistipp: Schaltpläne verwenden standardisierte Symbole - lerne sie auswendig, damit du jeden Stromkreis verstehst!

Schaltplansymbole sind wie eine internationale Sprache der Elektrotechnik. Ob Widerstand, Schalter oder Messgerät - jedes Bauteil hat sein eigenes Symbol. Das macht es einfach, komplexe Schaltungen zu verstehen und zu zeichnen.
