RCD - Fehlerstrom-Schutzschalter in der Elektrotechnik erklärt

Was ist ein FI-Schutzschalter?

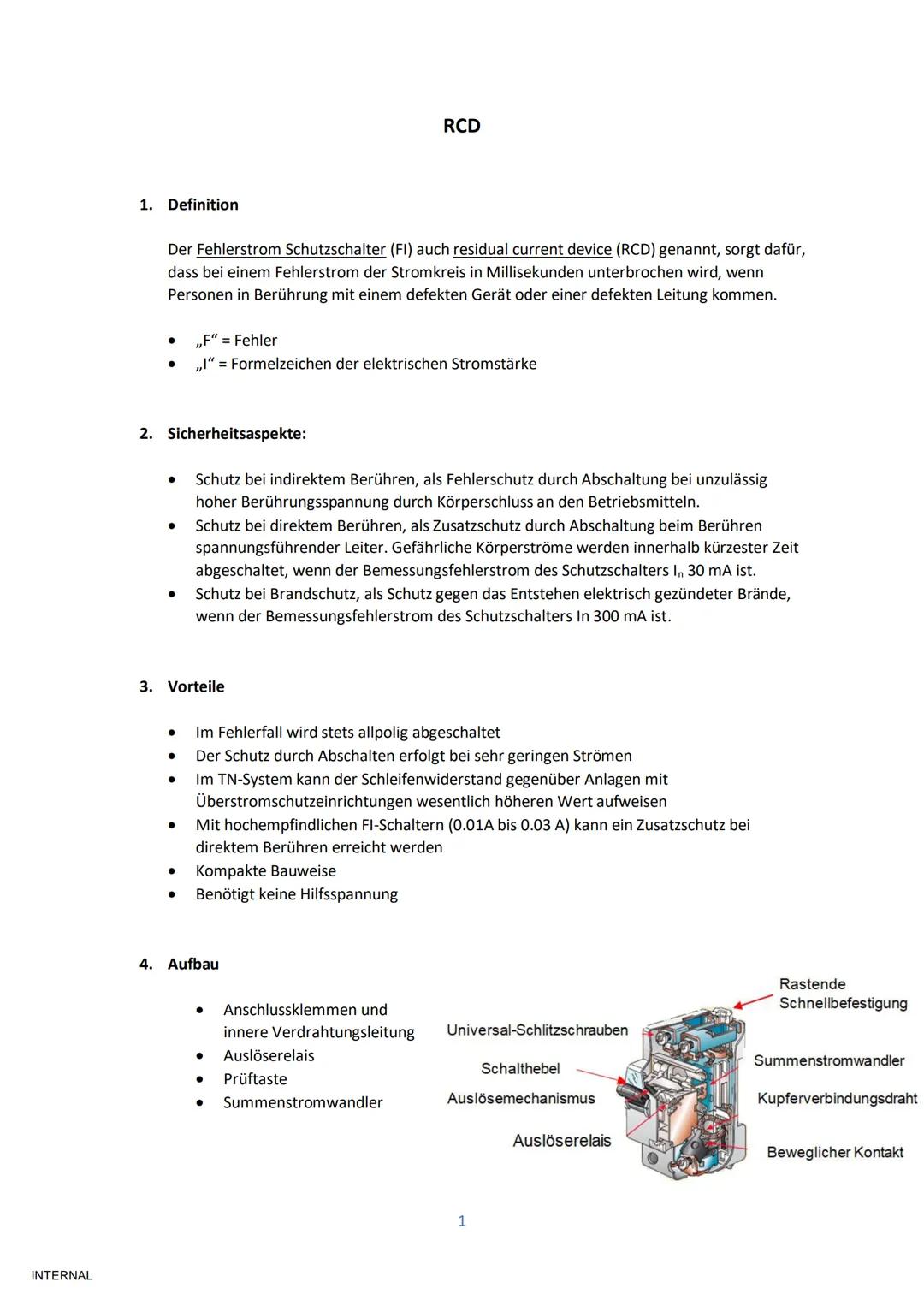

Der FI-Schutzschalter (Fehlerstrom-Schutzschalter) oder RCD (residual current device) ist dein Lebensretter bei elektrischen Unfällen. Er unterbricht den Stromkreis in wenigen Millisekunden, sobald ein gefährlicher Fehlerstrom fließt.

Das "FI" steht für "Fehler" und "I" (das Formelzeichen für Stromstärke). Der Schutzschalter erkennt, wenn Strom einen ungewollten Weg nimmt - zum Beispiel durch deinen Körper.

Er bietet dreifachen Schutz: Personenschutz bei indirektem Berühren (defekte Geräte), Zusatzschutz bei direktem Berühren spannungsführender Leitungen und Brandschutz gegen elektrisch verursachte Brände. Bei 30 mA Bemessungsfehlerstrom schützt er vor gefährlichen Körperströmen, bei 300 mA vor Bränden.

Gut zu wissen: Der FI-Schalter schaltet immer alle Pole gleichzeitig ab und benötigt keine externe Hilfsspannung - er funktioniert komplett eigenständig.

Wie funktioniert der FI-Schutzschalter?

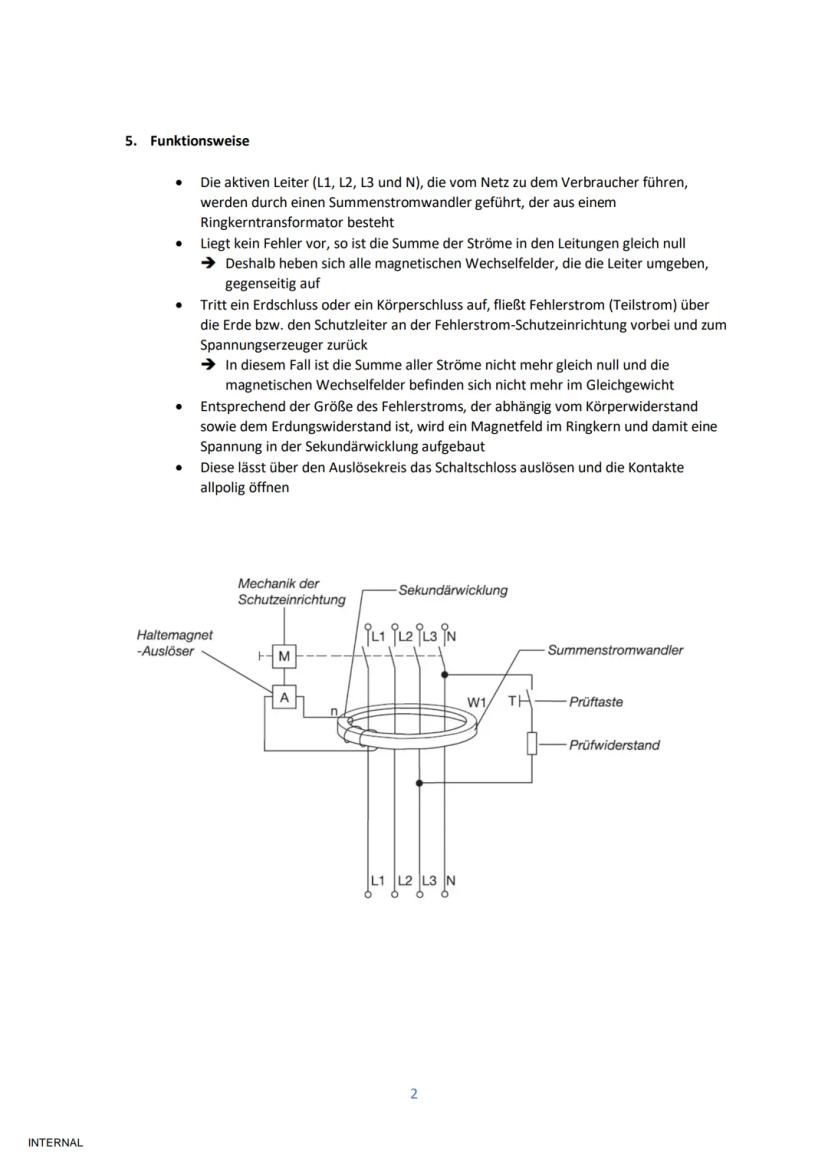

Das Herzstück ist der Summenstromwandler - ein Ringkerntransformator, durch den alle stromführenden Leiter laufen. Bei normalem Betrieb ist die Summe aller Ströme null, die magnetischen Felder heben sich auf.

Sobald ein Fehlerstrom auftritt (z.B. durch Erdschluss oder wenn du ein defektes Gerät berührst), fließt Strom über die Erde zurück. Jetzt stimmt die Bilanz nicht mehr - die Summe ist nicht null.

Diese Störung erzeugt ein Magnetfeld im Ringkern, das eine Spannung in der Sekundärwicklung induziert. Diese Spannung aktiviert das Auslöserelais, welches die Kontakte mechanisch öffnet und den Strom allpolig abschaltet.

Der eingebaute Prüfwiderstand mit Prüftaste simuliert einen Fehlerstrom - damit kannst du monatlich testen, ob dein FI-Schalter noch funktioniert.

Tipp: Teste deinen FI-Schalter jeden Monat mit der Prüftaste - nur so stellst du sicher, dass er im Ernstfall funktioniert!

Dimensionierung und wichtige Parameter

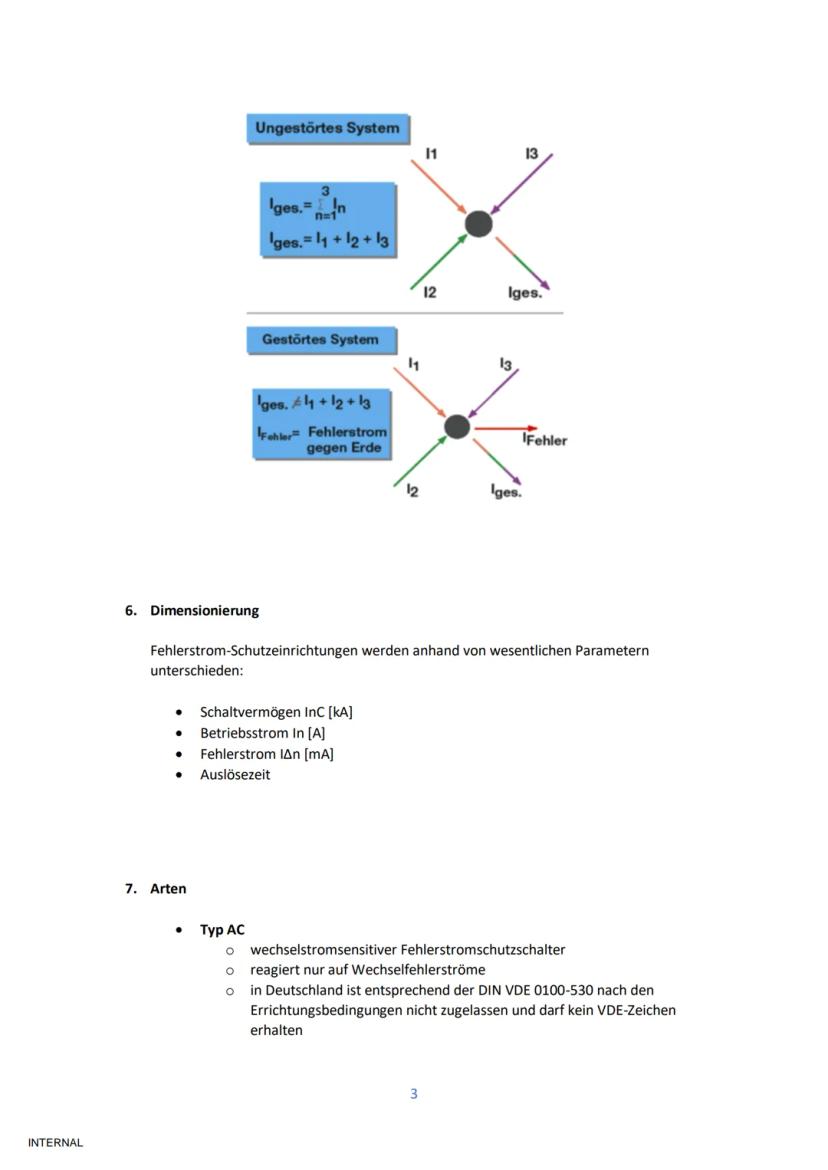

Fehlerstrom-Schutzeinrichtungen werden nach vier wichtigen Kennwerten ausgewählt: dem Schaltvermögen InC (in kA), dem Betriebsstrom In (in A), dem Fehlerstrom I∆η (in mA) und der Auslösezeit.

In Deutschland sind Typ AC Schalter nicht mehr zugelassen und erhalten kein VDE-Zeichen. Sie reagieren nur auf Wechselfehlerströme und bieten unzureichenden Schutz.

Typ A ist der Standard für Haushalte und Gewerbe. Diese pulsstromsensitiven Schalter erfassen Wechsel- und pulsierende Gleichströme und eignen sich für elektronische Geräte wie Computer oder Dimmer.

Für spezielle Anwendungen gibt es Typ B (bis 2 kHz), Typ B+ (bis 20 kHz) und Typ F Schalter. Sie erfassen auch glatte Gleichfehlerströme und bieten erhöhte Störfestigkeit.

Merksatz: Je höher die Frequenz, desto spezieller der Schalter - für normale Haushaltsanwendungen reicht Typ A völlig aus.

Verschiedene RCD-Typen im Detail

Typ B und Typ B+ RCD sind die Profis unter den Fehlerstromschutzschaltern. Typ B erfasst alle Stromarten bis 2 kHz und ist allstromsensitiv. Der erweiterte Typ B+ schafft sogar Frequenzen bis 20 kHz für gehobenen Brandschutz.

Typ F kombiniert die Eigenschaften von Typ A mit zusätzlicher Störfestigkeit. Er verträgt Frequenzgemische aus 10 Hz, 50 Hz und 1.000 Hz sowie Überlagerungen mit 10 mA Gleichstrom.

Diese speziellen Typen brauchst du bei Frequenzumrichtern, medizinischen Geräten, Photovoltaik-Anlagen, Aufzugssteuerungen oder Schweißgeräten. Auch E-Auto-Ladestationen und drehzahlgeregelte Werkzeugmaschinen benötigen oft Typ B.

Die Normsymbole zeigen dir auf einen Blick, welcher Typ verbaut ist - achte beim Kauf oder Austausch unbedingt darauf, dass der Typ zu deiner Anwendung passt.

Praxis-Tipp: Im Zweifel lieber einen höherwertigen Typ wählen - er kann alles, was der einfachere auch kann, plus zusätzliche Schutzfunktionen.

Normen und Vorschriften

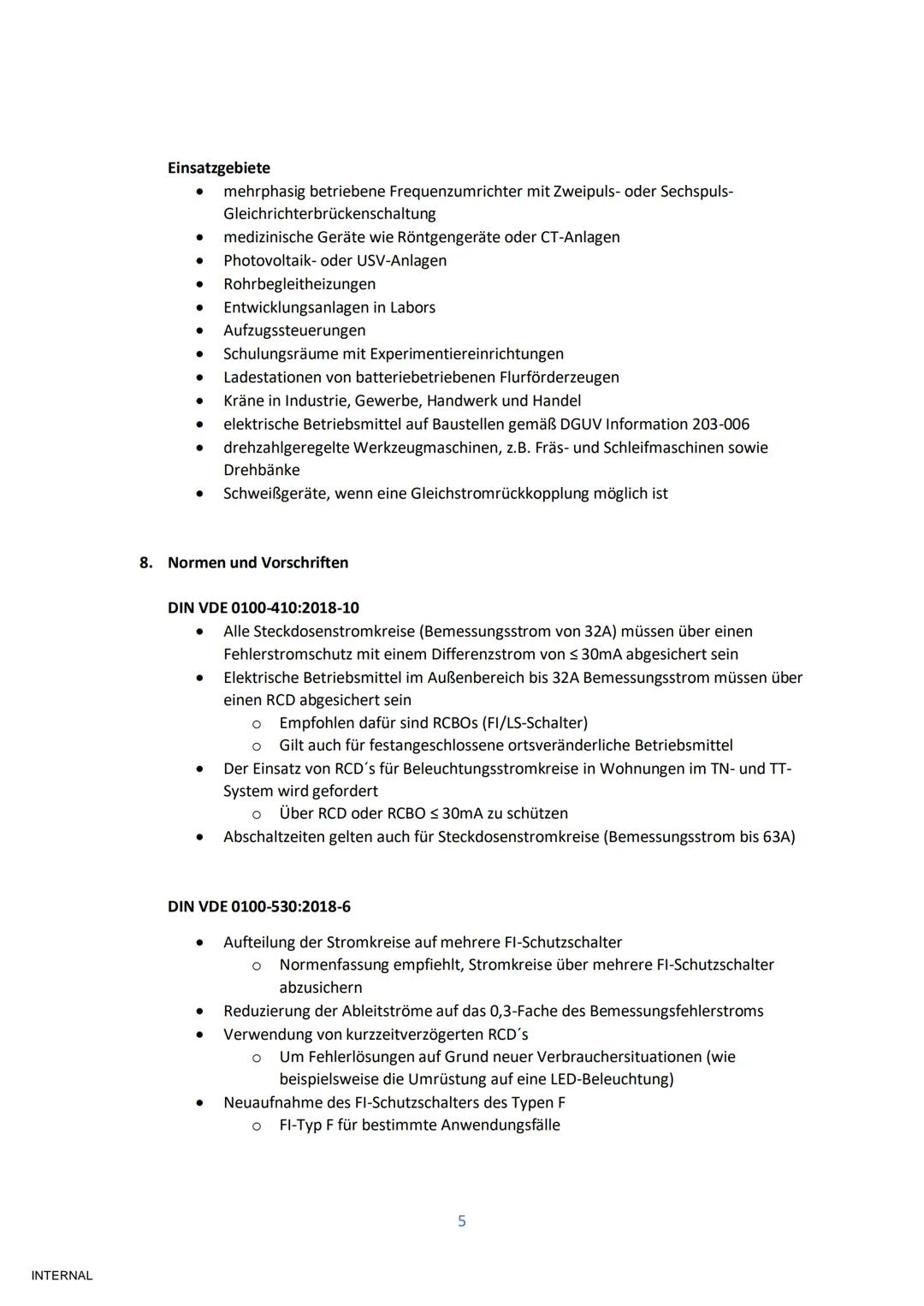

Die DIN VDE 0100-410 schreibt vor: Alle Steckdosenstromkreise bis 32A müssen über einen FI-Schutzschalter mit maximal 30mA Differenzstrom abgesichert sein. Das gilt auch für alle elektrischen Betriebsmittel im Außenbereich.

Besonders wichtig: Beleuchtungsstromkreise in Wohnungen müssen ebenfalls über RCD oder RCBO (FI/LS-Schalter) mit ≤ 30mA geschützt werden. Das ist eine relativ neue Anforderung, die viele Altanlagen betrifft.

Die DIN VDE 0100-530 empfiehlt, Stromkreise auf mehrere FI-Schutzschalter aufzuteilen. So fällt bei einem Fehler nicht gleich das ganze Haus aus. Außerdem sind kurzzeitverzögerte RCD erlaubt, um Fehlauslösungen zu reduzieren.

Der neue FI-Typ F wurde offiziell in die Norm aufgenommen und wird für bestimmte Anwendungsfälle empfohlen, besonders bei LED-Beleuchtung mit hohen Ableitströmen.

Wichtig: Bei Renovierungen müssen Altanlagen oft nachgerüstet werden - lass das vom Fachmann prüfen!

Leitungsschutz vs. Personenschutz

Leitungsschutzschalter (LS-Schalter) und FI-Schutzschalter haben völlig verschiedene Aufgaben - das musst du unbedingt verstehen! Der LS-Schalter schützt nur Leitungen und Installationen vor Überlast und Kurzschluss.

Personenschutz gibt es nur durch FI-Schutzschalter. Ein LS-Schalter allein kann dich nicht vor einem tödlichen Stromschlag retten, weil er erst bei viel höheren Strömen auslöst.

Beide Schalter sind nicht selbstständig rückstellend und können nach einer Auslösung wiederverwendet werden. In modernen Anlagen findest du oft FI/LS-Schalter (RCBO), die beide Funktionen kombinieren.

In Wohnhäusern werden diese Schutzeinrichtungen in der Hauptverteilung oder Unterverteilungen eingebaut. Jeder Stromkreis braucht sowohl Leitungs- als auch Personenschutz.

Lebensretter: Nur die Kombination aus LS- und FI-Schalter bietet vollständigen Schutz - niemals auf einen der beiden verzichten!

Schaltpläne und praktische Umsetzung

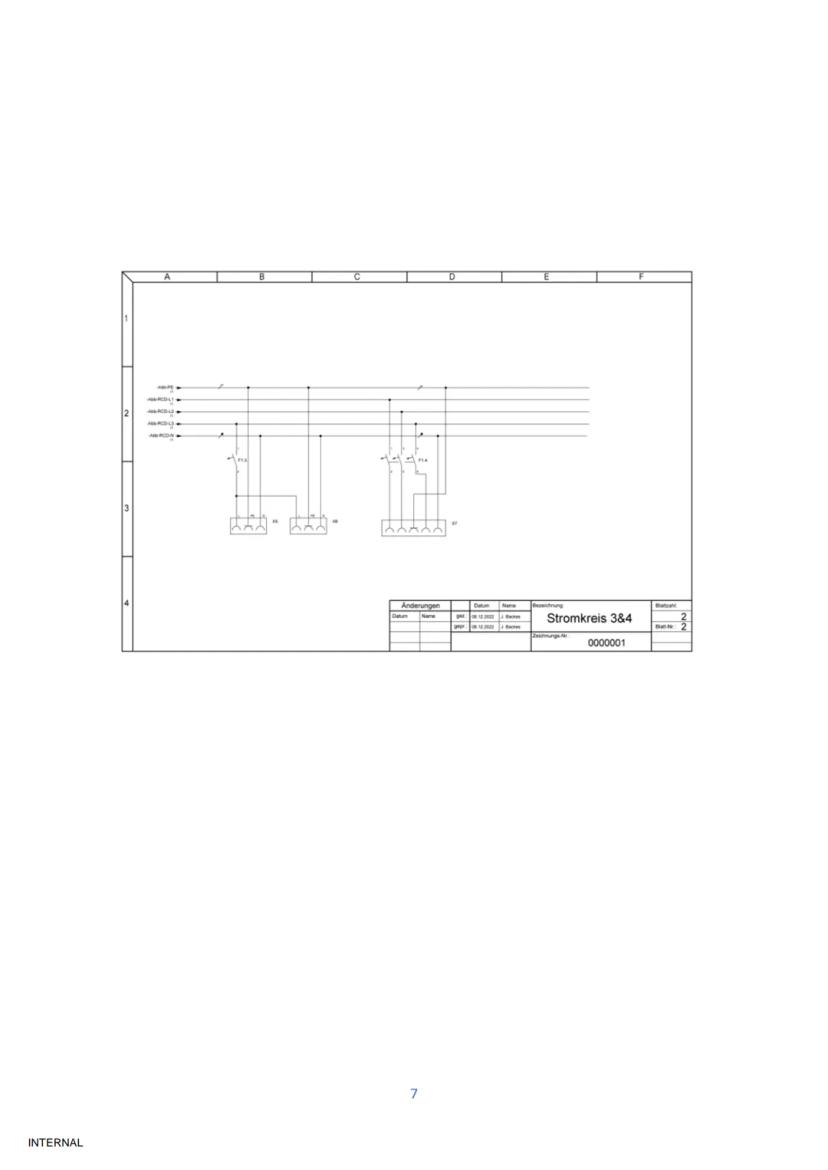

Die Schaltpläne zeigen dir, wie FI-Schutzschalter in der Praxis verdrahtet werden. Dabei siehst du die typische Anordnung in Stromkreisen mit der charakteristischen Durchführung aller Leiter durch den Summenstromwandler.

In modernen Installationen werden meist mehrere Stromkreise über separate RCD-Einheiten abgesichert. Das verhindert, dass bei einem Fehler in einem Zimmer gleich die ganze Wohnung ohne Strom ist.

Die Schaltpläne zeigen auch die Prüfeinrichtung mit Prüftaste und Prüfwiderstand. Diese Komponenten sind essentiell für die regelmäßige Funktionsprüfung, die du monatlich durchführen solltest.

Professionelle Schaltpläne enthalten immer Revisionsdaten und Unterschriften der verantwortlichen Elektrofachkraft. So ist nachvollziehbar, wer wann welche Änderungen vorgenommen hat.

Sicherheitshinweis: Arbeiten an elektrischen Anlagen dürfen nur von ausgebildeten Elektrofachkräften durchgeführt werden - niemals selbst Hand anlegen!
