Das Geiger-Müller-Zählrohr ist ein wichtiges Messgerät für ionisierende Strahlung und eines der ersten Instrumente für die Radioaktivitätsforschung. Es wurde von Hans Geiger und Walter Müller entwickelt und basiert auf dem Prinzip der Gasionisation. Der Aufbau des Geiger-Müller-Zählrohrs besteht aus einem gasgefüllten Metallzylinder mit einem zentralen Zähldraht. Seine Funktion beruht auf der Ionisation des Gases durch einfallende Strahlung, was zu einer Elektronenlawine und einem messbaren elektrischen Impuls führt. Wichtige Aspekte sind der Plateaubereich für stabile Messungen sowie die Totzeit und Erholungszeit des Geräts.

  • Das Geiger-Müller-Zählrohr ermöglicht präzise Messungen ionisierender Strahlung
  • Es nutzt die Gasionisation zur Verstärkung und Detektion von Strahlungsereignissen
  • Wichtige Konzepte sind Elektronenlawinen, Plateaubereich und Totzeit
  • Die Entwicklung revolutionierte die Radioaktivitätsforschung im 20. Jahrhundert

17.11.2021

2834

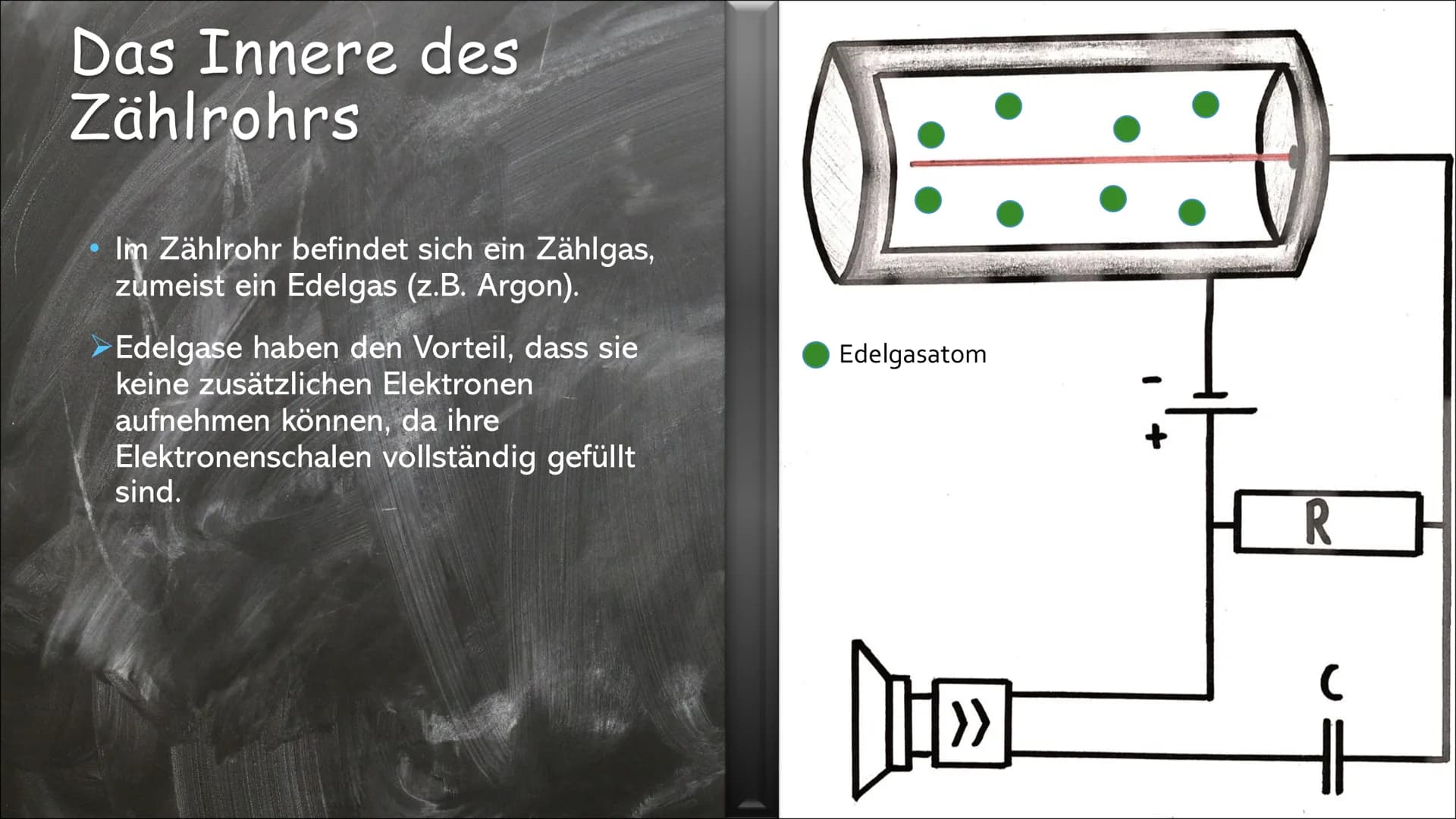

Das Innere des Geiger-Müller-Zählrohrs und seine Funktion

Im Inneren des Geiger-Müller-Zählrohrs befindet sich ein Zählgas, typischerweise ein Edelgas wie Argon. Edelgase werden bevorzugt, da ihre vollständig gefüllten Elektronenschalen keine zusätzlichen Elektronen aufnehmen können.

Die Funktion des Geiger-Müller-Zählrohrs lässt sich in mehreren Schritten beschreiben:

  1. Strahlung tritt durch das Glimmerfenster in das Zählrohr ein.

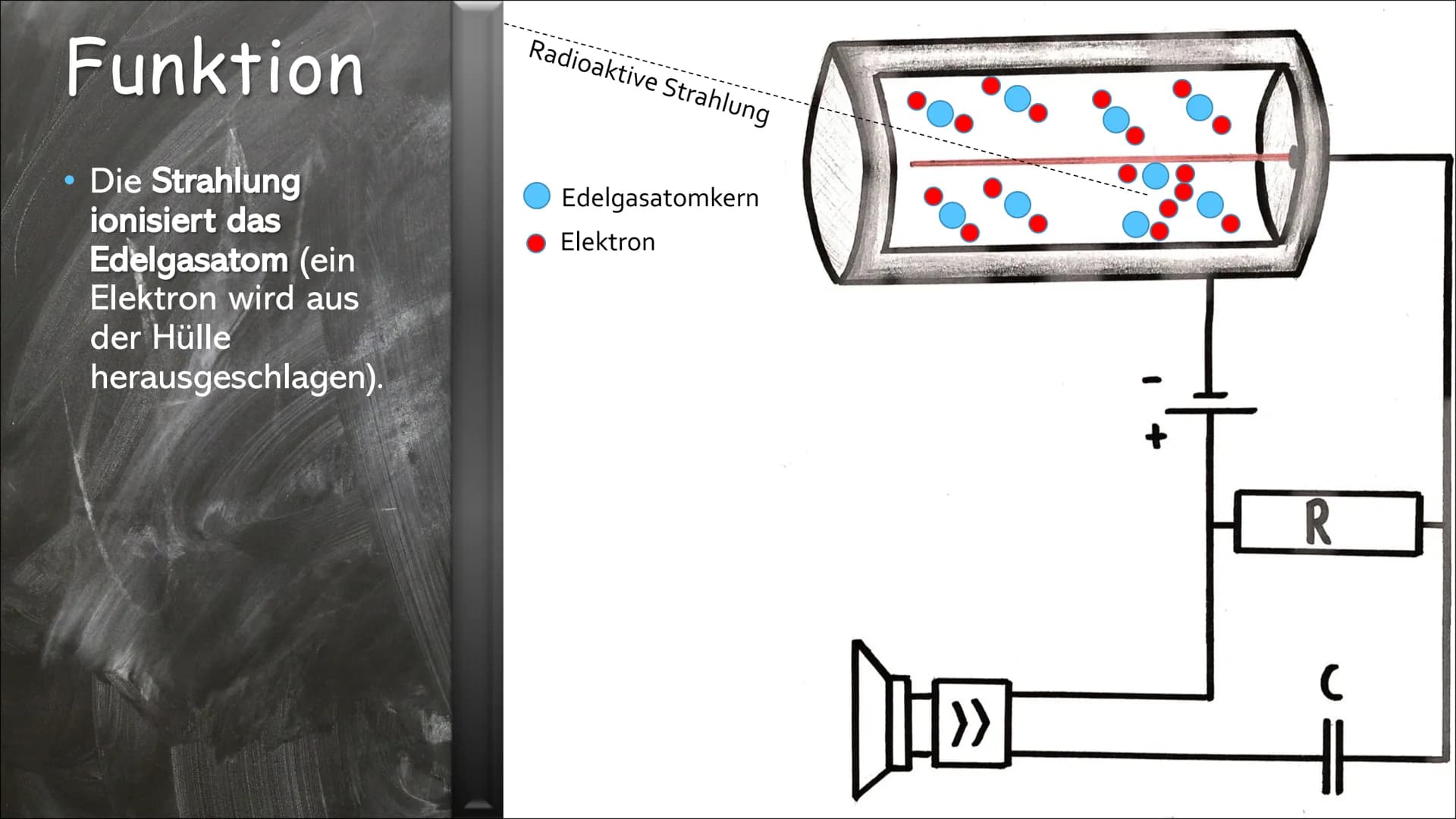

  2. Die Strahlung ionisiert Edelgasatome, wobei Elektronen aus der Hülle herausgeschlagen werden.
  3. Die freigesetzten Elektronen werden zur positiv geladenen Anode hin beschleunigt.
  4. Auf ihrem Weg kollidieren die Elektronen mit anderen Atomen und ionisieren diese ebenfalls, wodurch eine Elektronenlawine entsteht.

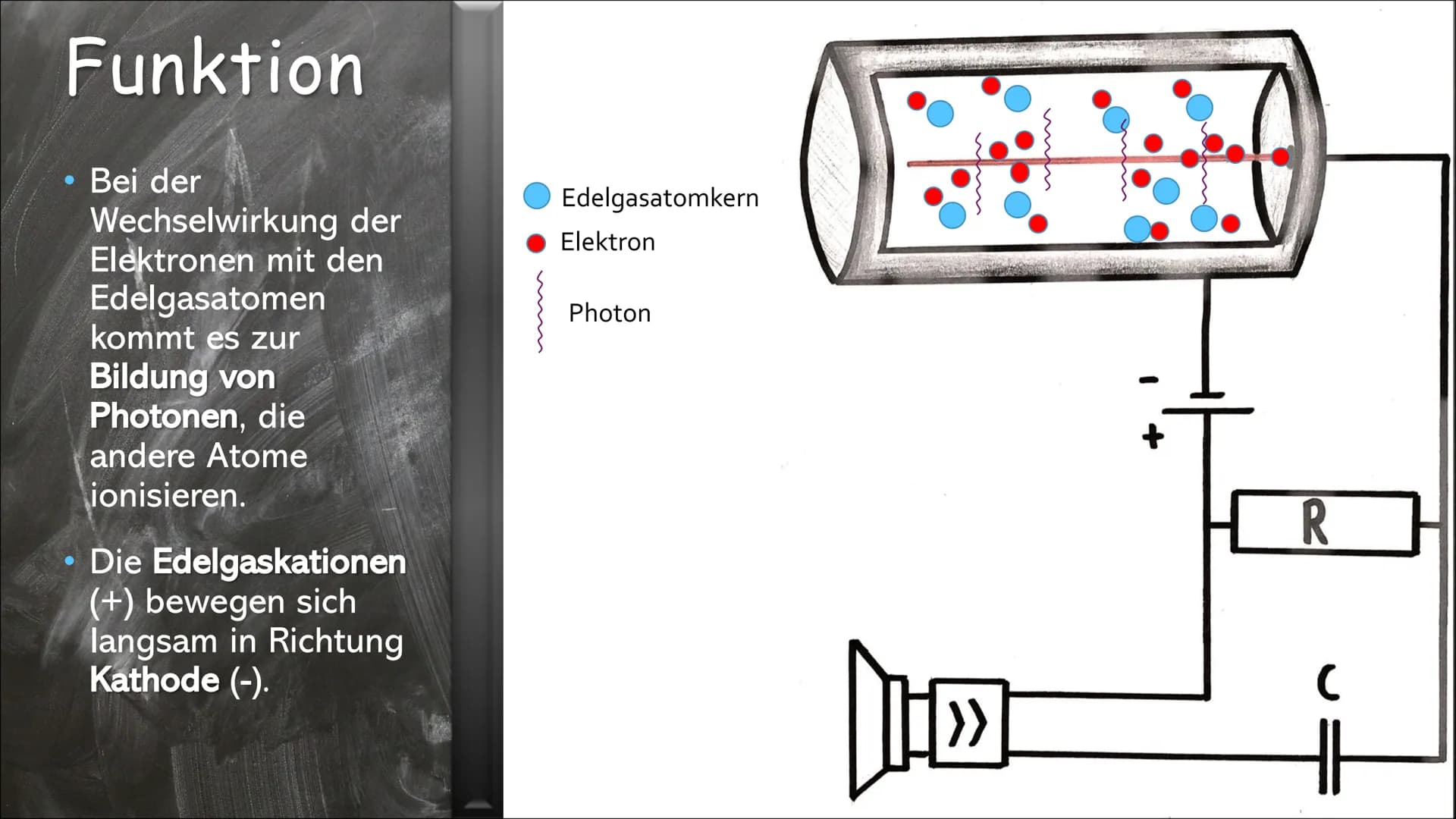

  5. Bei der Wechselwirkung der Elektronen mit den Edelgasatomen werden Photonen erzeugt, die weitere Atome ionisieren.
  6. Die positiv geladenen Edelgasionen bewegen sich langsam zur Kathode.
  7. An der Kathode nehmen die Ionen Elektronen auf und werden neutralisiert.
  8. Die Elektronen fließen durch die Anode zum Pluspol.
  9. Bei ausreichender Elektronenzahl kommt es über den Widerstand zu einem Spannungsabfall, der gemessen werden kann.

Example: Eine Alpha-Teilchen tritt in das Zählrohr ein und ionisiert auf seinem Weg mehrere Argon-Atome. Die freigesetzten Elektronen werden beschleunigt und lösen eine Kettenreaktion aus, die zu einem messbaren elektrischen Impuls führt.

Highlight: Die Elektronenlawine und die Photonenproduktion sorgen für eine Verstärkung des ursprünglichen Ionisationsereignisses, was die hohe Empfindlichkeit des Geiger-Müller-Zählrohrs erklärt.

Das Geiger-Müller
Zählrohr

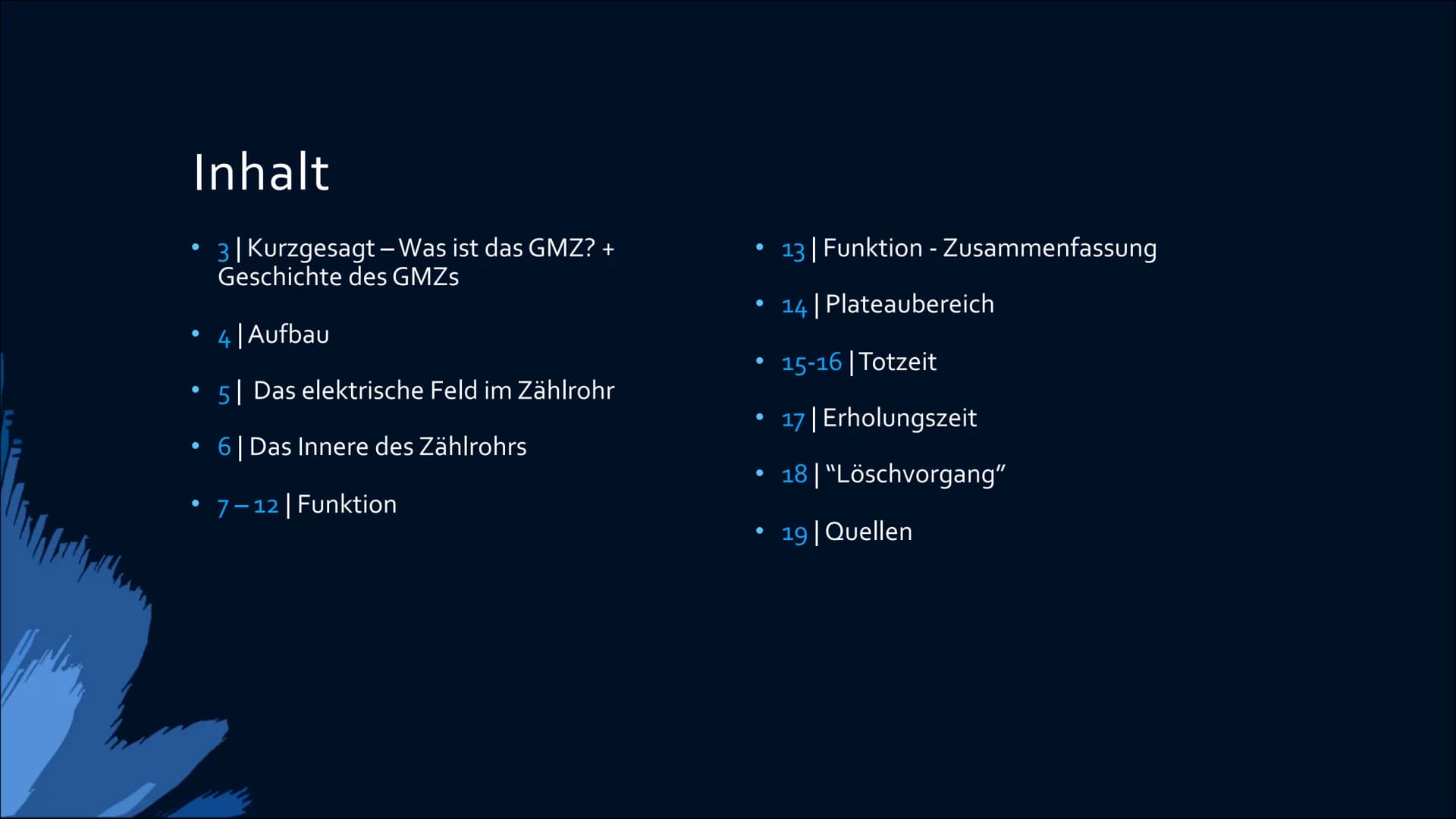

eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Das Geiger-Müller-Zählrohr: Eine Einführung

Diese Präsentation gibt einen umfassenden Überblick über das Geiger-Müller-Zählrohr (GMZ), ein grundlegendes Instrument in der Radioaktivitätsforschung. Sie behandelt die Geschichte, den Aufbau und die Funktionsweise dieses wichtigen Messgeräts.

Highlight: Das Geiger-Müller-Zählrohr ist eines der ersten und wichtigsten Messgeräte für die Erforschung und Detektion von Radioaktivität.

Das Geiger-Müller
Zählrohr
eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Öffnen

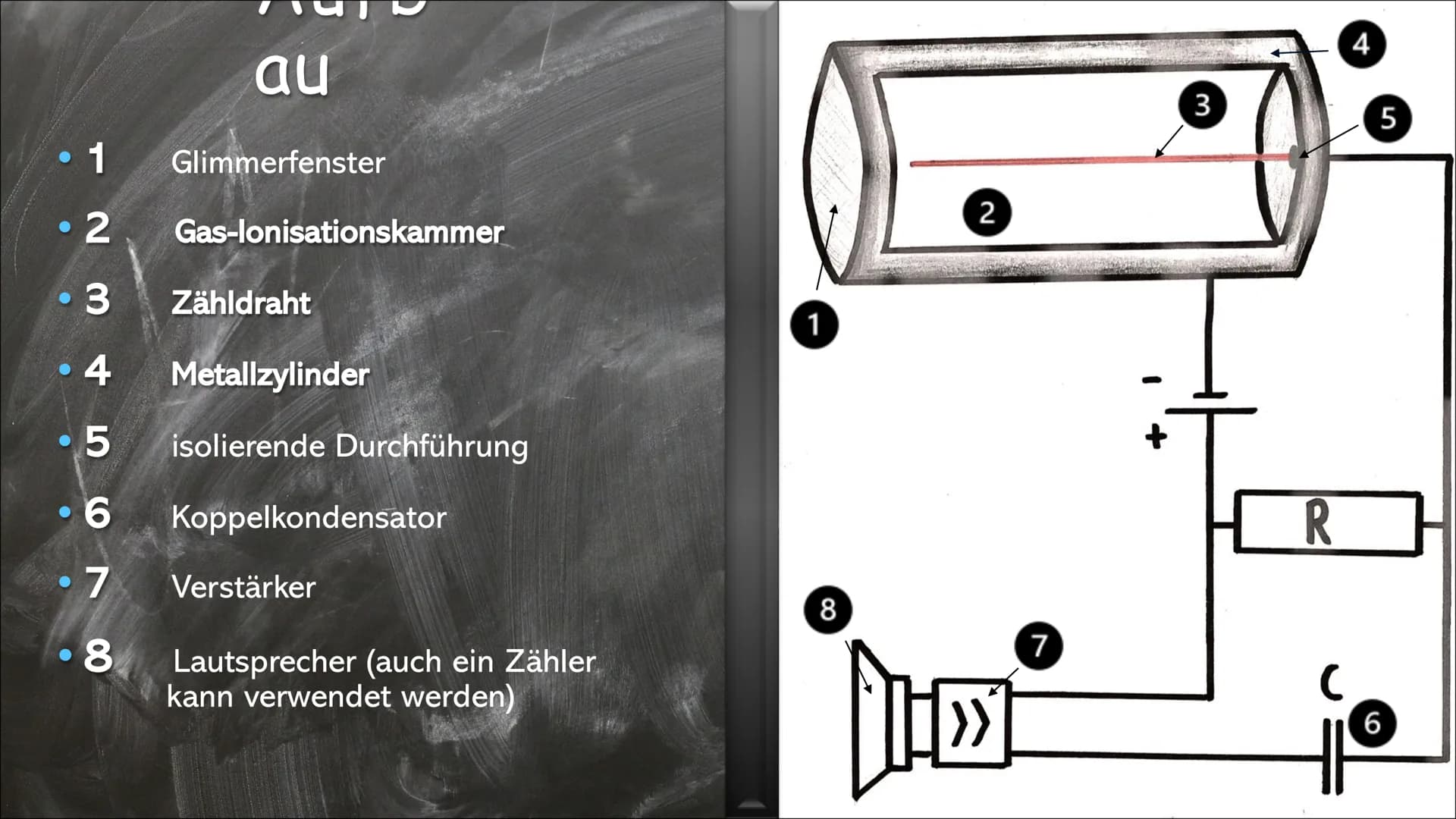

Aufbau des Geiger-Müller-Zählrohrs

Der Aufbau des Geiger-Müller-Zählrohrs besteht aus mehreren wichtigen Komponenten:

  1. Glimmerfenster: Eintrittsfenster für die zu messende Strahlung
  2. Gas-Ionisationskammer: Gefüllt mit einem Edelgas, meist Argon
  3. Zähldraht: Fungiert als Anode (+)
  4. Metallzylinder: Dient als Kathode (-)
  5. Isolierende Durchführung: Trennt Anode und Kathode elektrisch
  6. Koppelkondensator: Teil der elektrischen Schaltung
  7. Verstärker: Verstärkt die erzeugten elektrischen Signale
  8. Lautsprecher oder Zähler: Zur Anzeige der gemessenen Impulse

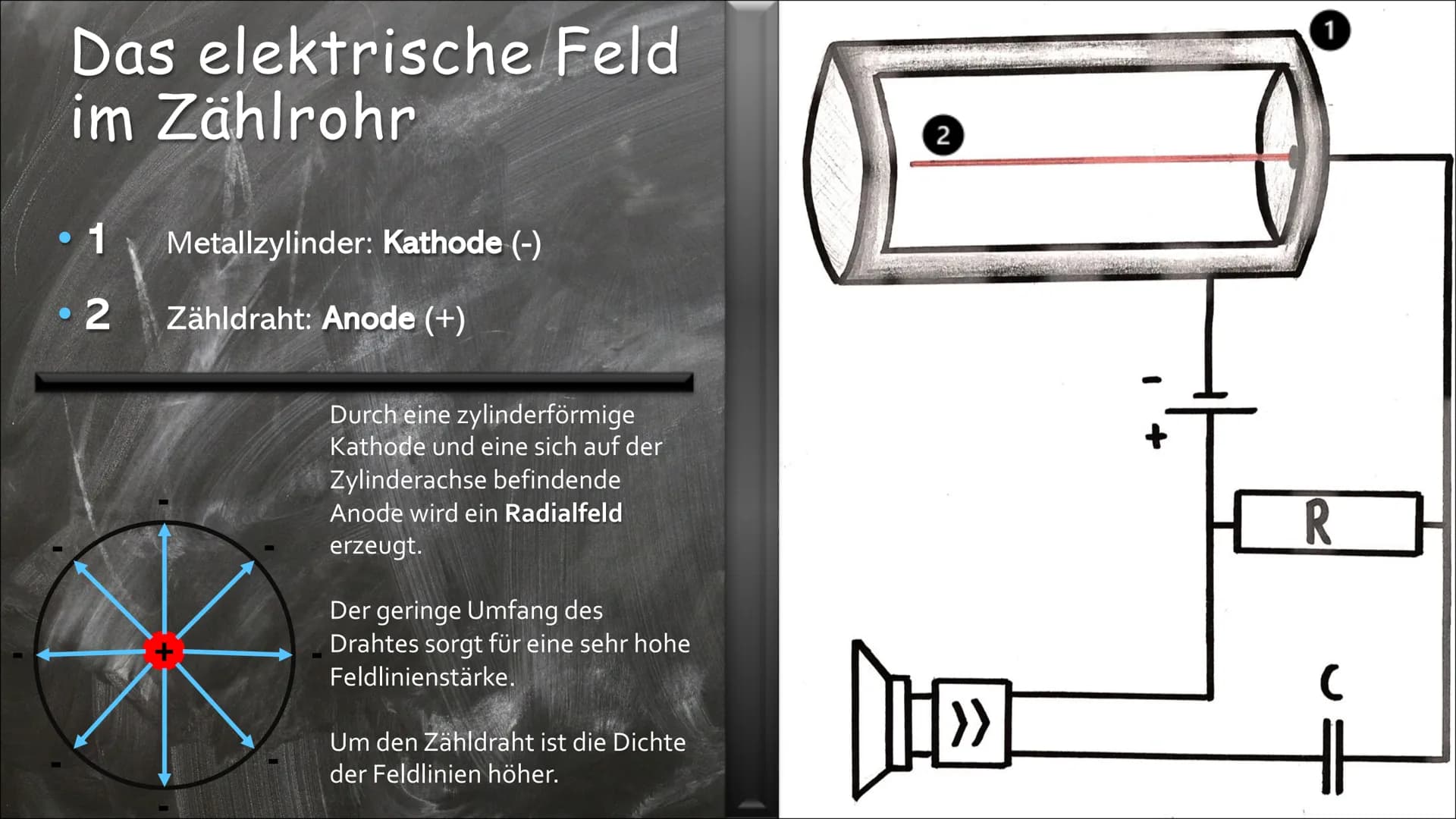

Das elektrische Feld im Zählrohr wird durch die zylinderförmige Kathode und die auf der Zylinderachse befindliche Anode erzeugt. Dies führt zu einem Radialfeld mit einer besonders hohen Feldliniendichte um den Zähldraht.

Vocabulary: Radialfeld - Ein elektrisches Feld, das sich radial von einer zentralen Achse ausbreitet.

Highlight: Die spezielle Geometrie des Geiger-Müller-Zählrohrs mit dem dünnen Zähldraht als Anode erzeugt ein starkes elektrisches Feld, das für die Funktion des Geräts entscheidend ist.

Das Geiger-Müller
Zählrohr
eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Öffnen

Geschichte und Grundlagen des Geiger-Müller-Zählrohrs

Das Geiger-Müller-Zählrohr ist ein Messgerät für ionisierende Strahlung und eines der ersten Instrumente, die in der Radioaktivitätsforschung eingesetzt wurden. Es wurde von Hans Geiger und Walter Müller entwickelt, wobei Geiger zuvor mit Ernest Rutherford zusammengearbeitet hatte.

Die Entwicklung des GMZ fällt in eine Zeit des wissenschaftlichen Booms der Radioaktivitätsforschung im 20. Jahrhundert. Zunächst war man sich der Gefahren der Radioaktivität nicht bewusst. Die Entwicklung durchlief mehrere Stationen:

  1. Erstes Messgerät, das ionisierende Strahlung mit elektrischen Messungen nachwies (leicht verfälschte Ergebnisse)
  2. Verbesserung durch Verstärkung der Ionisation in einer gasgefüllten Röhre (immer noch fehleranfällig)
  3. Weiterentwicklung zum GMZ, bei dem das gesamte Volumen der Zählkammer wirksam wird (vorgestellt 1928)

Definition: Das Geiger-Müller-Zählrohr ist ein Gasionisationsdetektor, der ionisierende Strahlung durch die Erzeugung elektrischer Impulse nachweist.

Highlight: Die Entwicklung des Geiger-Müller-Zählrohrs war ein wichtiger Meilenstein in der Radioaktivitätsforschung und ermöglichte genauere und zuverlässigere Messungen.

Das Geiger-Müller
Zählrohr
eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Öffnen

Totzeit und Erholungszeit des Geiger-Müller-Zählrohrs

Die Totzeit ist ein wichtiger Parameter des Geiger-Müller-Zählrohrs, der die Messgenauigkeit beeinflusst. Sie entsteht durch folgende Prozesse:

  1. Die Elektronenlawinen bilden sich nur in der Nähe des Zählrohrdrahtes.
  2. Die Anode wird nach kurzer Zeit von einem Schlauch aus Kationen umhüllt.
  3. Die freigesetzten Elektronen neutralisieren die Anode kurzzeitig.
  4. Die langsam bewegenden Kationen bilden eine positive Raumladung um den Draht.
  5. Das Gebiet zwischen Draht und Kationen wird feldfrei, wodurch sich keine neue Lawine ausbilden kann.

Die Totzeit ist der Zeitraum zwischen dem Teilchendurchgang durch die Anode und der erneuten Aufnahmebereitschaft für das nächste Teilchen.

Die Erholungszeit folgt auf die Totzeit. Während dieser Zeit wandert der Kationenschlauch langsam zur Kathode, und das elektrische Feld baut sich wieder auf. In dieser Phase können zwar Teilchen registriert werden, aber mit verminderter Impulshöhe.

Vocabulary: Totzeit - Die Zeit, in der das Geiger-Müller-Zählrohr nach einem Ereignis nicht in der Lage ist, ein weiteres Ereignis zu registrieren.

Highlight: Die Totzeit und Erholungszeit des Geiger-Müller-Zählrohrs begrenzen die maximale Zählrate und müssen bei der Interpretation von Messergebnissen berücksichtigt werden.

Das Geiger-Müller
Zählrohr
eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Öffnen

Plateaubereich und Betriebsspannung

Ein wichtiger Aspekt bei der Verwendung des Geiger-Müller-Zählrohrs ist der sogenannte Plateaubereich. Dieser Bereich ist entscheidend für die korrekte Funktion und Messgenauigkeit des Geräts.

  • Bei zu geringen Spannungen unterhalb der Einsatzspannung rekombinieren die Elektronen sofort wieder mit dem Gas, und es wird kein Spannungsabfall registriert.
  • Im Plateaubereich gibt es genügend Energie für die Stoßionisation, und die Impulse sind annähernd gleich groß. Qualitativ hochwertige Zählrohre weisen in diesem Bereich nicht mehr als 1% Impulsratenänderung pro 100V Spannungsänderung auf.
  • Oberhalb des Plateaubereichs kann sich das Gas nicht rekombinieren und bleibt ionisiert. Eine Dauerentladung kann den Zähler beschädigen.

Definition: Der Plateaubereich ist der Spannungsbereich, in dem das Geiger-Müller-Zählrohr optimal arbeitet und zuverlässige Messungen liefert.

Highlight: Die Wahl der richtigen Betriebsspannung im Plateaubereich ist entscheidend für die Genauigkeit und Langlebigkeit des Geiger-Müller-Zählrohrs.

Das Geiger-Müller
Zählrohr
eine Präsentation von CCalliopa Inhalt
3 | Kurzgesagt - Was ist das GMZ? +
Geschichte des GMZs
●
●
●
4 | Aufbau
5

Öffnen
