Das Geiger-Müller-Zählrohr ist ein unverzichtbares Instrument zum Nachweis und zur Messung radioaktiver Strahlung. Es wurde von Hans Geiger und Walther Müller entwickelt und 1928 vorgestellt.

• Der Aufbau des Geiger-Müller-Zählers besteht aus einer mit Edelgas gefüllten Metallröhre mit einem Wolframdraht als Anode.

• Die Funktionsweise des Geiger-Müller-Zählrohrs basiert auf der Ionisation des Edelgases durch einfallende Strahlung, was zu einem messbaren Stromfluss führt.

• Anwendungsbereiche umfassen Strahlenschutz, Forschung, Medizin, Geologie, Archäologie und Industrie.

• Die Totzeit des Geiger-Müller-Zählrohrs und die Nullrate des Geiger-Müller-Zählrohrs sind wichtige Faktoren für die Genauigkeit der Messungen.

12.3.2021

1112

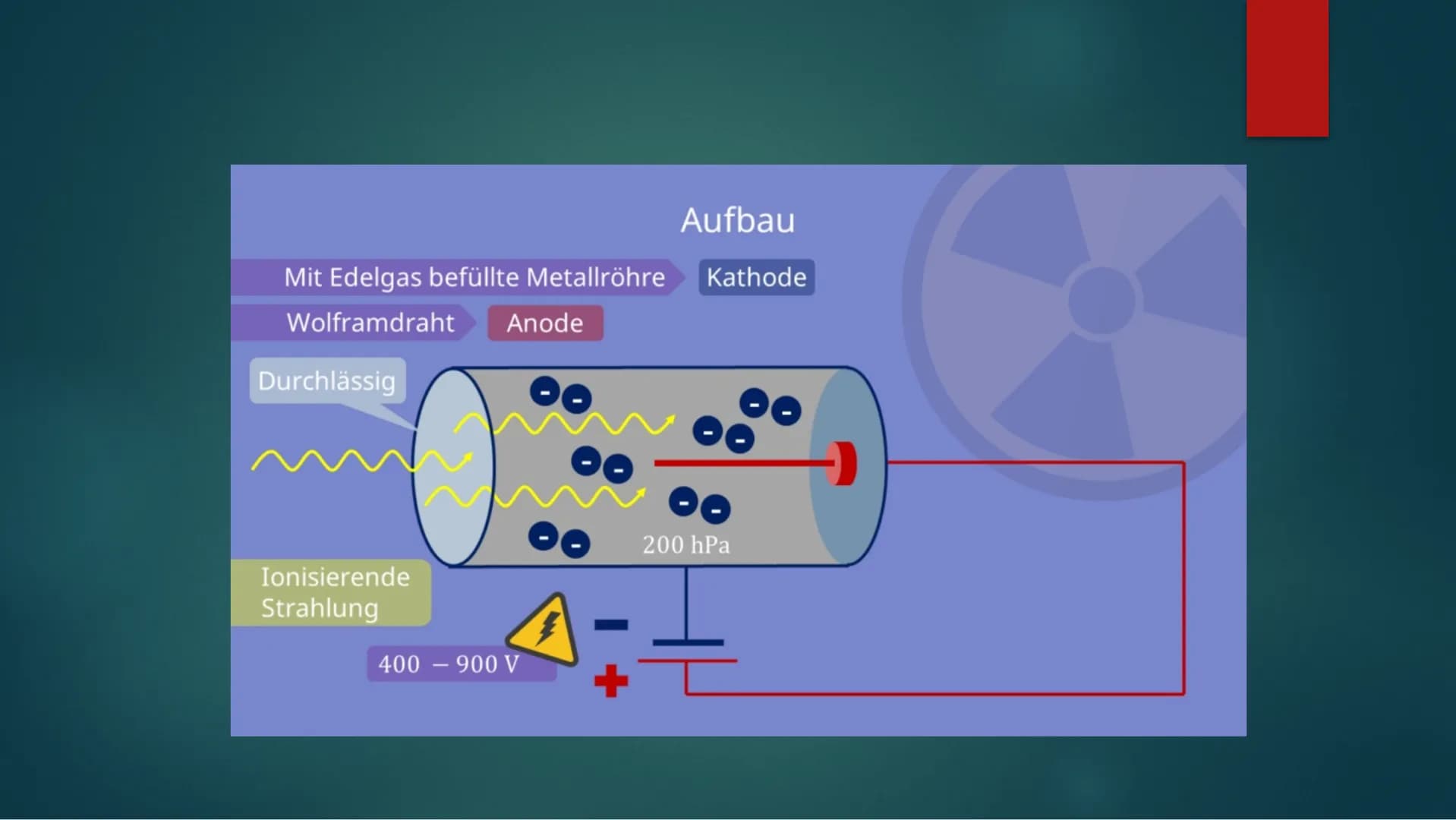

Aufbau des Geiger-Müller-Zählrohrs

Der Aufbau des Geiger-Müller-Zählers ist entscheidend für seine Funktionalität. Das Herzstück des Geräts ist eine mit Edelgas gefüllte Metallröhre. Im Inneren dieser Röhre befindet sich ein Wolframdraht, der als Anode fungiert. Die Metallröhre selbst dient als Kathode.

Definition: Die Anode ist der positiv geladene Teil des Zählrohrs, während die Kathode den negativ geladenen Teil darstellt.

Das Zählrohr ist so konstruiert, dass es für ionisierende Strahlung durchlässig ist. Zwischen Anode und Kathode wird eine Spannung von 400 bis 900 Volt angelegt. Der Gasdruck im Inneren des Rohres beträgt etwa 200 hPa.

Highlight: Die Wahl des Edelgases im Zählrohr ist entscheidend dafür, welche Art von Strahlung gemessen werden kann.

Vocabulary: Geiger-Müller-Zählrohr Widerstand - Der elektrische Widerstand zwischen Anode und Kathode spielt eine wichtige Rolle für die Empfindlichkeit des Zählrohrs.

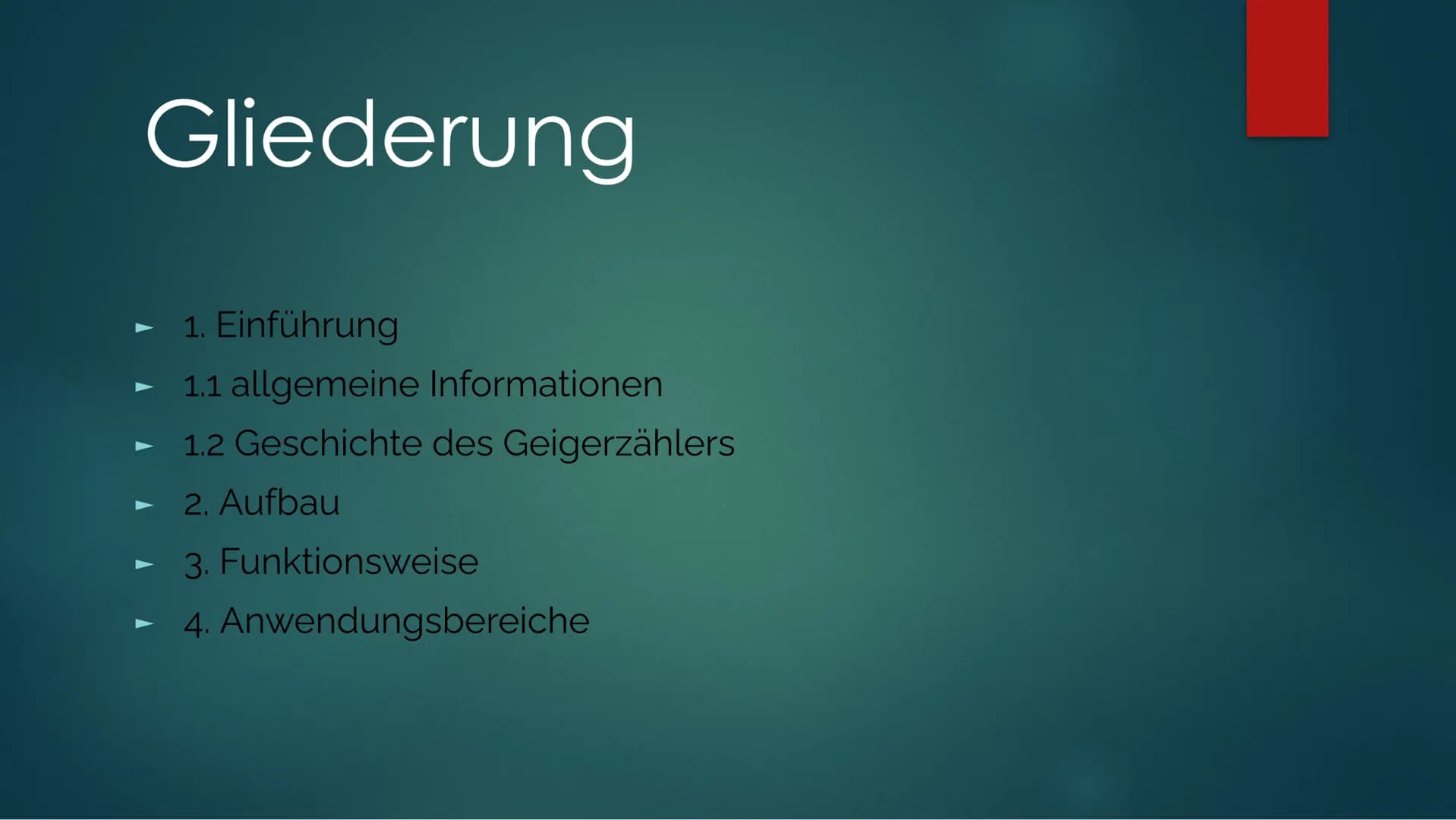

Geiger Müller Zählrohr Gliederung
1. Einführung
1.1 allgemeine Informationen
1.2 Geschichte des Geigerzählers
2. Aufbau
3. Funktionsweise
4.

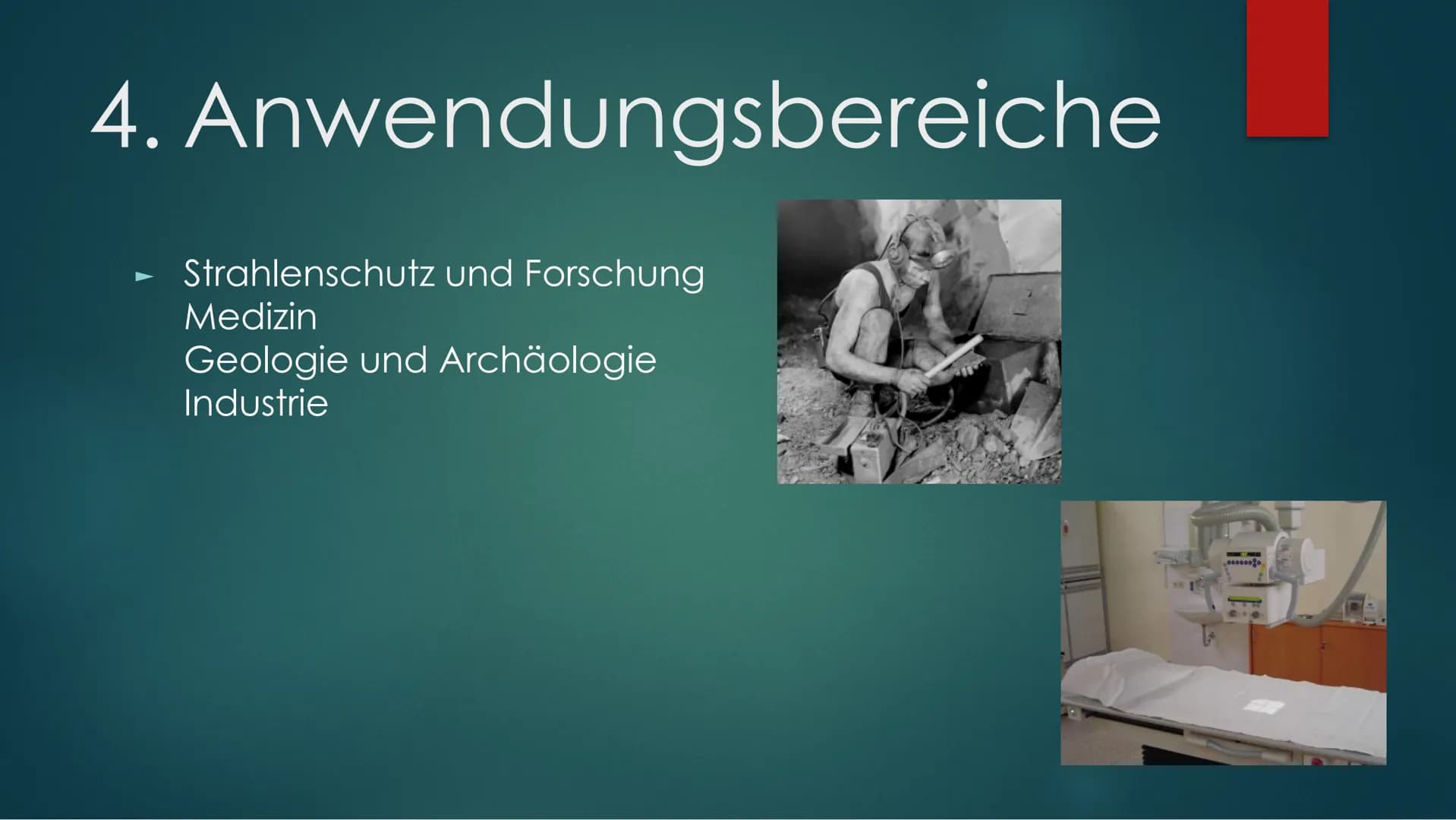

Anwendungsbereiche des Geiger-Müller-Zählrohrs

Das Geiger-Müller-Zählrohr findet in verschiedenen Bereichen Anwendung, was seine Vielseitigkeit und Bedeutung unterstreicht. Die Hauptanwendungsgebiete umfassen:

  1. Strahlenschutz und Forschung: In diesen Bereichen wird das Geiger-Müller-Zählrohr eingesetzt, um die Sicherheit von Arbeitern und Forschern zu gewährleisten und um radioaktive Prozesse zu untersuchen.

  2. Medizin: In der medizinischen Diagnostik und Therapie spielt das Geiger-Müller-Zählrohr eine wichtige Rolle, insbesondere bei der Handhabung und Überwachung radioaktiver Substanzen.

  3. Geologie und Archäologie: Hier wird das Gerät zur Altersbestimmung von Gesteinen und Artefakten verwendet, basierend auf der Messung natürlicher Radioaktivität.

  4. Industrie: In industriellen Anwendungen dient das Geiger-Müller-Zählrohr zur Qualitätskontrolle und Überwachung von Prozessen, bei denen radioaktive Materialien involviert sind.

Example: In der Archäologie kann ein Geiger-Müller-Zähler verwendet werden, um das Alter von organischen Materialien durch die Messung des radioaktiven Kohlenstoff-14-Isotops zu bestimmen.

Highlight: Die Vielseitigkeit des Geiger-Müller-Zählrohrs macht es zu einem unverzichtbaren Instrument in vielen wissenschaftlichen und technischen Bereichen.

Vocabulary: Geiger-Müller-Zählrohr Nullrate - Die Anzahl der Impulse, die das Zählrohr ohne Anwesenheit einer Strahlungsquelle registriert, was für genaue Messungen berücksichtigt werden muss.

Geiger Müller Zählrohr Gliederung
1. Einführung
1.1 allgemeine Informationen
1.2 Geschichte des Geigerzählers
2. Aufbau
3. Funktionsweise
4.

Öffnen

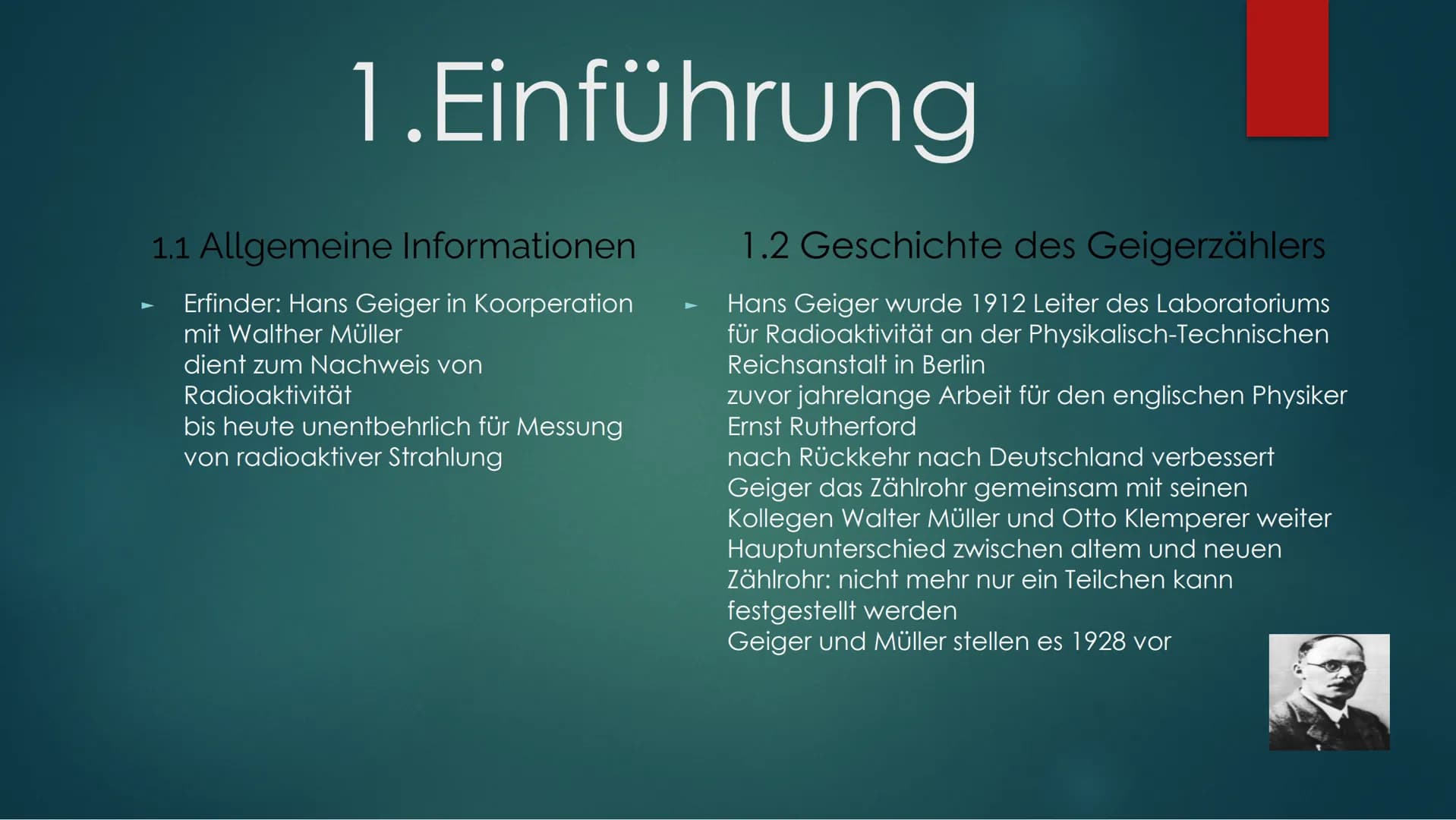

Einführung und Geschichte des Geiger-Müller-Zählrohrs

Das Geiger-Müller-Zählrohr, ein fundamentales Instrument in der Radiologie, wurde von Hans Geiger in Zusammenarbeit mit Walther Müller entwickelt. Es dient zum Nachweis von Radioaktivität und ist bis heute unentbehrlich für die Messung von radioaktiver Strahlung.

Die Geschichte des Geigerzählers beginnt mit Hans Geiger, der 1912 zum Leiter des Laboratoriums für Radioaktivität an der Physikalisch-Technischen Reichsanstalt in Berlin ernannt wurde. Zuvor hatte Geiger jahrelang für den englischen Physiker Ernst Rutherford gearbeitet. Nach seiner Rückkehr nach Deutschland verbesserte Geiger das Zählrohr gemeinsam mit seinen Kollegen Walter Müller und Otto Klemperer weiter.

Highlight: Der Hauptunterschied zwischen dem alten und dem neuen Zählrohr bestand darin, dass das neue Gerät nicht mehr nur ein einzelnes Teilchen feststellen konnte.

Vocabulary: Geiger-Müller-Zählrohr einfach erklärt - Ein Gerät, das radioaktive Strahlung nachweisen und messen kann, indem es die Ionisation von Gas in einem Metallrohr nutzt.

Quote: "Geiger und Müller stellen es 1928 vor" - Dies markiert den offiziellen Beginn der Ära des modernen Geiger-Müller-Zählrohrs.

Geiger Müller Zählrohr Gliederung
1. Einführung
1.1 allgemeine Informationen
1.2 Geschichte des Geigerzählers
2. Aufbau
3. Funktionsweise
4.

Öffnen

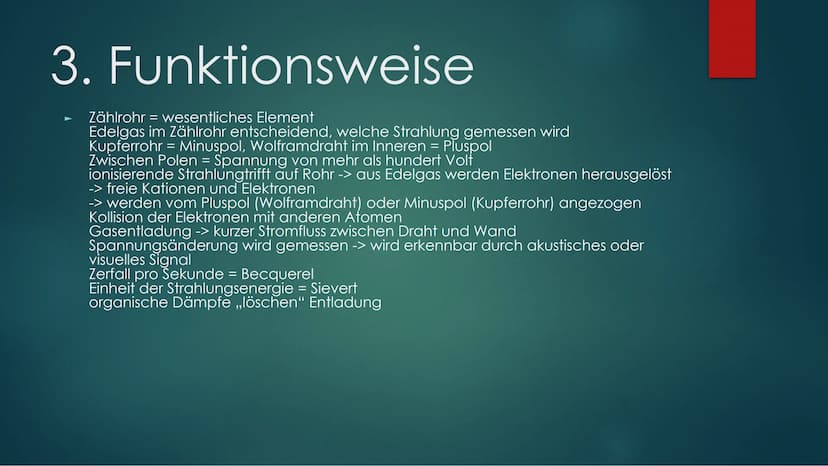

Funktionsweise des Geiger-Müller-Zählrohrs

Die Funktionsweise des Geiger-Müller-Zählrohrs basiert auf dem Prinzip der Ionisation. Das Zählrohr selbst ist das wesentliche Element des Geräts. Das im Zählrohr enthaltene Edelgas ist entscheidend dafür, welche Art von Strahlung gemessen werden kann.

Example: Wenn Alpha-Strahlung gemessen werden soll, wird ein Geiger-Müller-Zählrohr mit einem sehr dünnen Fenster verwendet, da Alpha-Teilchen nur eine geringe Durchdringungskraft haben.

Das Kupferrohr des Zählrohrs fungiert als Minuspol (Kathode), während der Wolframdraht im Inneren als Pluspol (Anode) dient. Zwischen diesen Polen wird eine Spannung von mehr als hundert Volt angelegt.

Wenn ionisierende Strahlung auf das Rohr trifft, werden aus dem Edelgas Elektronen herausgelöst. Dies führt zur Bildung freier Kationen und Elektronen, die vom Pluspol (Wolframdraht) bzw. Minuspol (Kupferrohr) angezogen werden.

Highlight: Die Kollision der Elektronen mit anderen Atomen führt zu einer Gasentladung, die einen kurzen Stromfluss zwischen Draht und Wand verursacht.

Diese Spannungsänderung wird gemessen und durch ein akustisches oder visuelles Signal erkennbar gemacht. Die Anzahl der Zerfälle pro Sekunde wird in der Einheit Becquerel gemessen, während die Einheit der Strahlungsenergie Sievert ist.

Vocabulary: Totzeit Geiger-Müller-Zählrohr - Die Zeit, die das Zählrohr nach einer Messung benötigt, um wieder messbereit zu sein.

Ein interessanter Aspekt der Funktionsweise ist, dass organische Dämpfe die Entladung "löschen" können, was für die Genauigkeit der Messungen berücksichtigt werden muss.
