Das horizontale Federpendel und der elektromagnetische Schwingkreis

Schwingungen sind ein grundlegendes Phänomen der Physik und begegnen uns überall im Alltag. Von Federpendeln bis zu elektromagnetischen Schwingkreisen - das Verständnis dieser harmonischen Bewegungen bildet die Basis für viele technische Anwendungen und Naturphänomene.

...

24.11.2021

792

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Öffnen

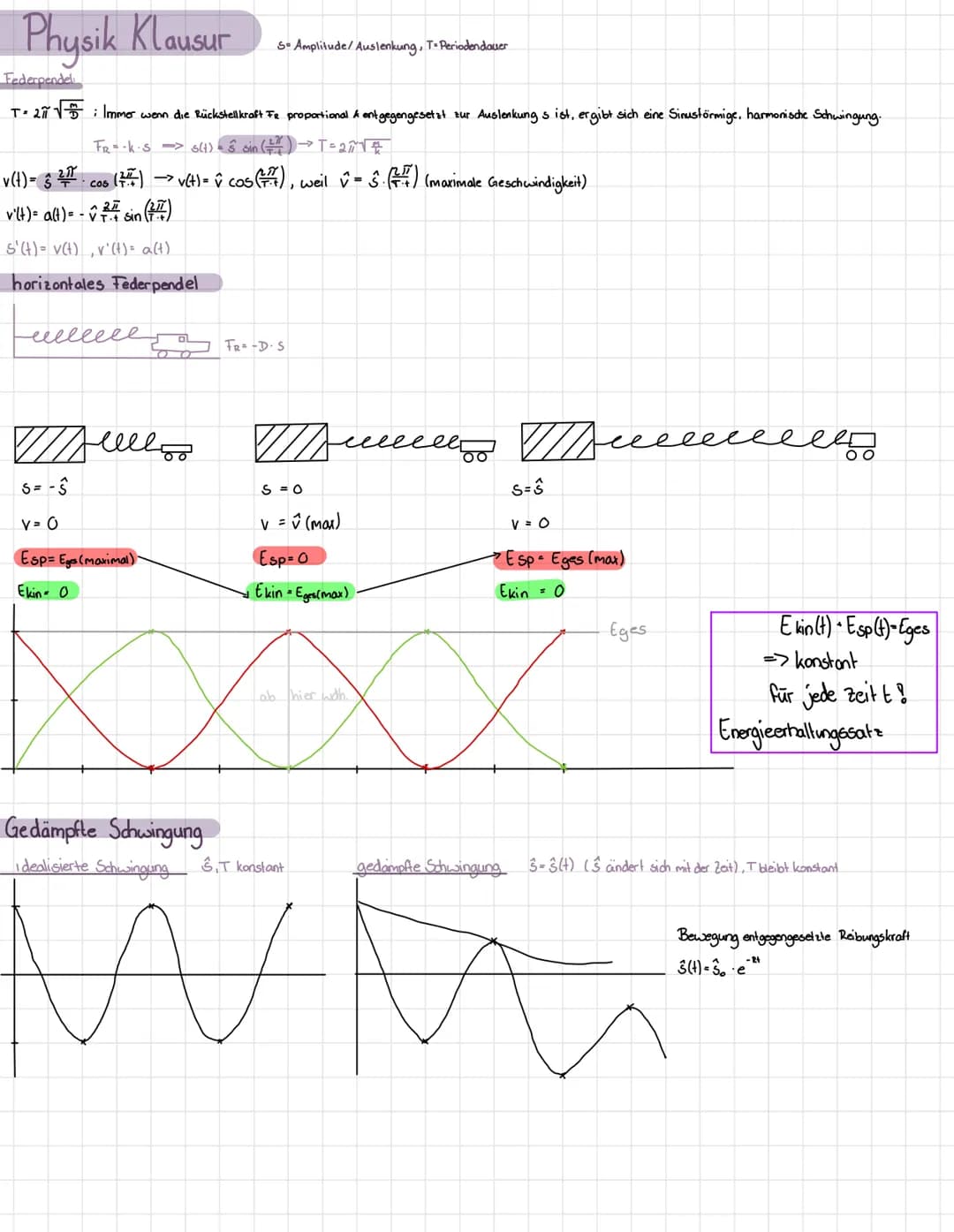

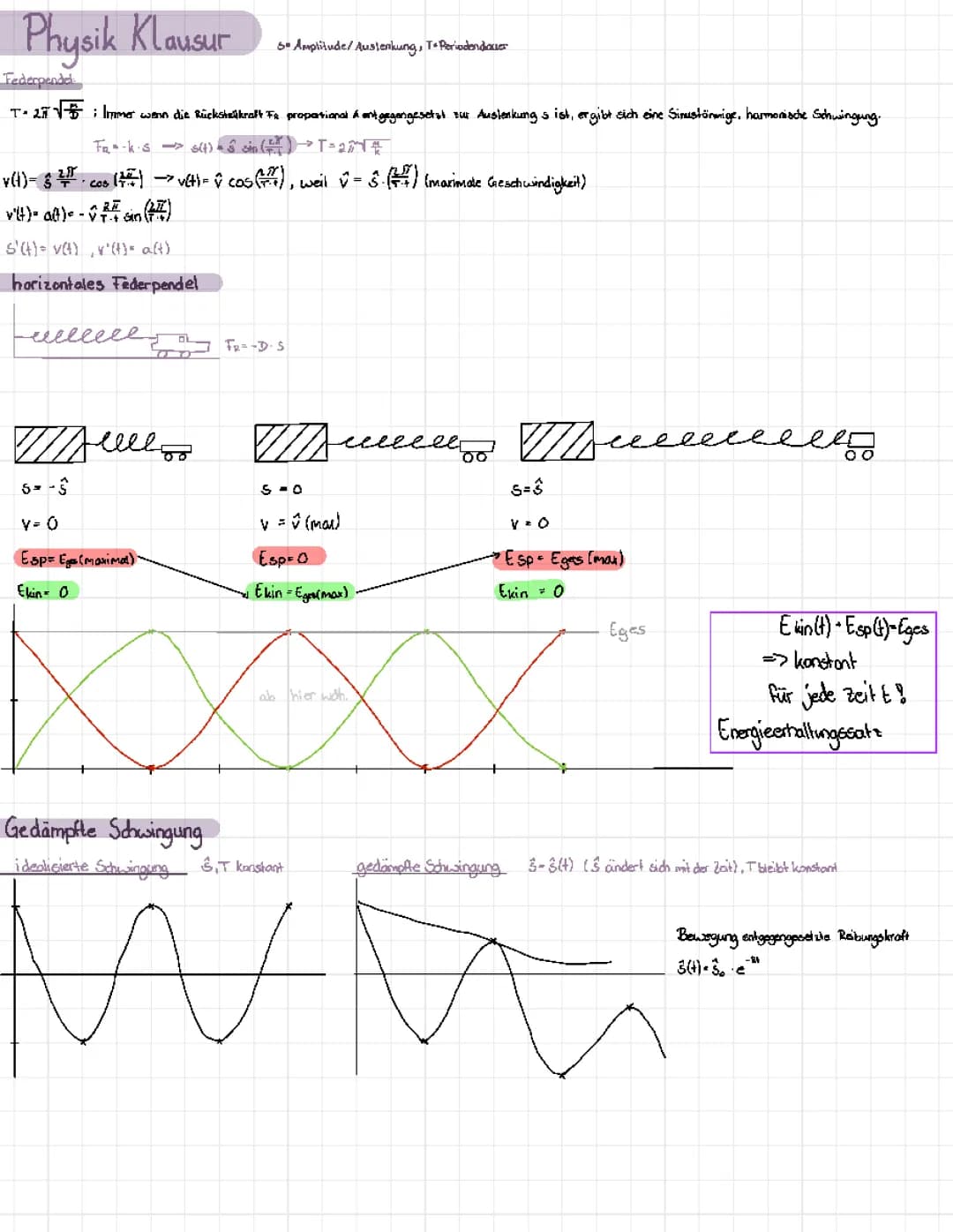

Federpendel und harmonische Schwingungen

Ein Federpendel ist ein perfektes Beispiel einer harmonischen Schwingung. Immer wenn die Rückstellkraft proportional und entgegengesetzt zur Auslenkung ist, entsteht eine sinusförmige Bewegung. Die Federpendel-Bewegungsgleichung lautet F_R = k·s, wobei k die Federkonstante ist.

Die Schwingungsdauer eines Federpendels wird mit T = 2π·√(m/k) berechnet. Die Geschwindigkeit v(t) = ω·A·cos(ωt + φ) erreicht ihr Maximum in der Gleichgewichtslage, während die Beschleunigung a(t) = -ω²·A·sin(ωt) dort null ist.

Bei einem horizontalen Federpendel findet eine ständige Federpendel Energieumwandlung statt: In den Umkehrpunkten (maximale Auslenkung) ist die potentielle Energie maximal und die kinetische null. In der Gleichgewichtslage ist es genau umgekehrt - die kinetische Energie erreicht ihr Maximum, während die Spannenergie null wird.

💡 Merke: Bei einer ungedämpften Schwingung bleibt die Gesamtenergie konstant und wechselt nur zwischen potentieller und kinetischer Energie hin und her.

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Öffnen

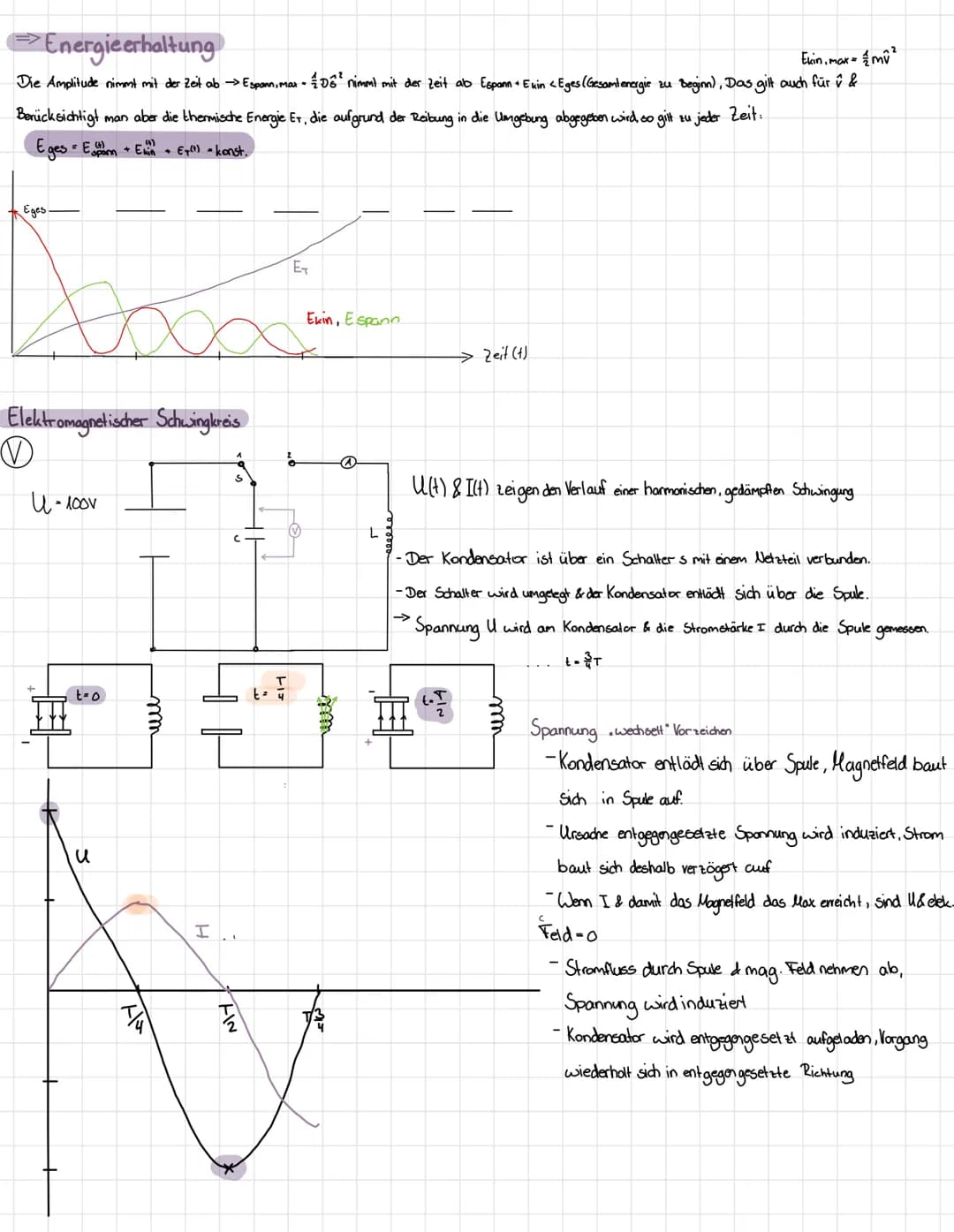

Gedämpfte Schwingungen und elektromagnetische Schwingkreise

Bei einer gedämpften Schwingung nimmt die Amplitude mit der Zeit ab, beschrieben durch die Formel s(t) = s₀·e^(-αt). Anders als bei idealisierten Schwingungen, wo Amplitude und Periodendauer konstant bleiben, verringert sich hier die Energiemenge im System kontinuierlich.

Die Energieumwandlung bei gedämpften Schwingungen folgt einem klaren Muster: Die Gesamtenergie E_ges bleibt nur konstant, wenn man die thermische Energie E_r berücksichtigt, die durch Reibung an die Umgebung abgegeben wird. Es gilt: E_ges = E_spann + E_kin + E_r(t).

Ein elektromagnetischer Schwingkreis besteht aus einer Spule und einem Kondensator. Sein Aufbau ermöglicht oszillierende Energie zwischen elektrischem und magnetischem Feld. Wird der Kondensator aufgeladen und dann über die Spule entladen, entsteht eine gedämpfte elektromagnetische Schwingung mit wechselnden Spannungsvorzeichen.

🔄 Verstehe den Energiefluss: Im Schwingkreis wechselt die Energie ständig zwischen dem elektrischen Feld des Kondensators und dem magnetischen Feld der Spule - vergleichbar mit der Energieumwandlung beim Federpendel!

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Öffnen

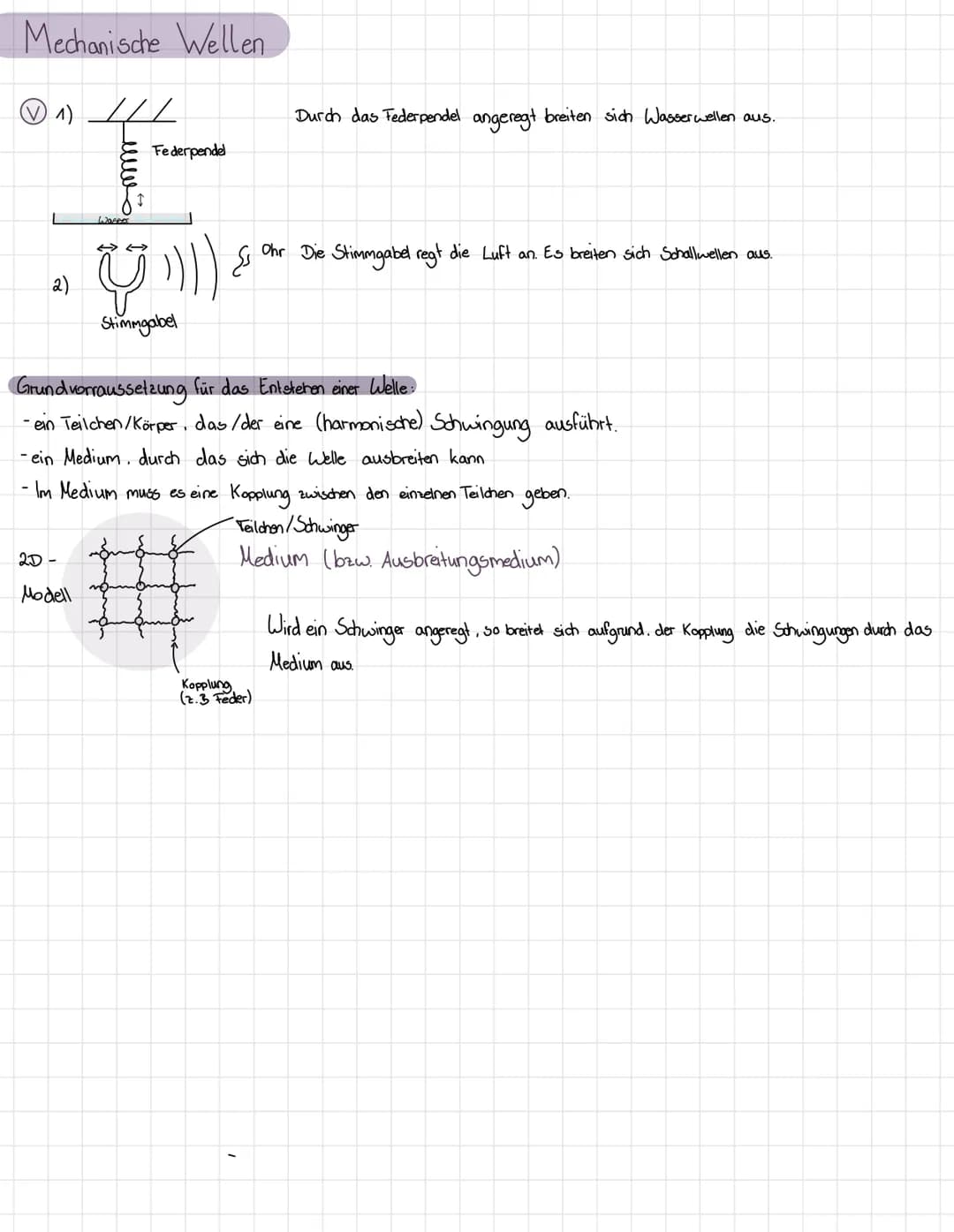

Mechanische Wellen

Mechanische Wellen zeigen, wie Schwingungen sich durch ein Medium ausbreiten können. Ein Federpendel kann beispielsweise Wasserwellen erzeugen, während eine Stimmgabel Schallwellen in der Luft anregt - beides sind Beispiele für Schwingungen im Alltag.

Für die Entstehung einer Welle sind drei Grundvoraussetzungen nötig: ein schwingender Körper (wie ein Federpendel), ein Ausbreitungsmedium und eine Kopplung zwischen den Teilchen im Medium. Diese Kopplung sorgt dafür, dass sich die harmonische Schwingung fortpflanzen kann.

In einem 2D-Modell kann man sich das wie verbundene Schwinger vorstellen. Wird ein Teilchen angeregt, überträgt es durch die Kopplung (etwa durch Federn) seine Schwingung auf benachbarte Teilchen. So breitet sich die Energie durch das Medium aus, ohne dass die Teilchen selbst den Ort verlassen.

🌊 Praxistipp: Denk an einen Stein, der ins Wasser fällt - die Wellen breiten sich kreisförmig aus, aber das Wasser selbst bewegt sich hauptsächlich auf und ab, nicht horizontal mit der Welle!

Nichts passendes dabei? Erkunde andere Fachbereiche.

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

Knowunity wurde bei Apple als "Featured Story" ausgezeichnet und hat die App-Store-Charts in der Kategorie Bildung in Deutschland, Italien, Polen, der Schweiz und dem Vereinigten Königreich regelmäßig angeführt. Werde noch heute Mitglied bei Knowunity und hilf Millionen von Schüler:innen auf der ganzen Welt.

Ranked #1 Education App

Laden im

Google Play

Laden im

App Store

Knowunity ist die #1 unter den Bildungs-Apps in fünf europäischen Ländern

4.9+

Durchschnittliche App-Bewertung

22 M

Schüler:innen lieben Knowunity

#1

In Bildungs-App-Charts in 17 Ländern

950 K+

Schüler:innen haben Lernzettel hochgeladen

Immer noch nicht überzeugt? Schau dir an, was andere Schüler:innen sagen...

iOS User

Ich liebe diese App so sehr, ich benutze sie auch täglich. Ich empfehle Knowunity jedem!! Ich bin damit von einer 4 auf eine 1 gekommen :D

Philipp, iOS User

Die App ist sehr einfach und gut gestaltet. Bis jetzt habe ich immer alles gefunden, was ich gesucht habe :D

Lena, iOS Userin

Ich liebe diese App ❤️, ich benutze sie eigentlich immer, wenn ich lerne.



Physik

792

24. Nov. 2021

4 Seiten

Das horizontale Federpendel und der elektromagnetische Schwingkreis

user profile picture

Sarah Brixner

@sarahbrixner

Schwingungen sind ein grundlegendes Phänomen der Physik und begegnen uns überall im Alltag. Von Federpendeln bis zu elektromagnetischen Schwingkreisen - das Verständnis dieser harmonischen Bewegungen bildet die Basis für viele technische Anwendungen und Naturphänomene.

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Federpendel und harmonische Schwingungen

Ein Federpendel ist ein perfektes Beispiel einer harmonischen Schwingung. Immer wenn die Rückstellkraft proportional und entgegengesetzt zur Auslenkung ist, entsteht eine sinusförmige Bewegung. Die Federpendel-Bewegungsgleichung lautet F_R = k·s, wobei k die Federkonstante ist.

Die Schwingungsdauer eines Federpendels wird mit T = 2π·√(m/k) berechnet. Die Geschwindigkeit v(t) = ω·A·cos(ωt + φ) erreicht ihr Maximum in der Gleichgewichtslage, während die Beschleunigung a(t) = -ω²·A·sin(ωt) dort null ist.

Bei einem horizontalen Federpendel findet eine ständige Federpendel Energieumwandlung statt: In den Umkehrpunkten (maximale Auslenkung) ist die potentielle Energie maximal und die kinetische null. In der Gleichgewichtslage ist es genau umgekehrt - die kinetische Energie erreicht ihr Maximum, während die Spannenergie null wird.

💡 Merke: Bei einer ungedämpften Schwingung bleibt die Gesamtenergie konstant und wechselt nur zwischen potentieller und kinetischer Energie hin und her.

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

Gedämpfte Schwingungen und elektromagnetische Schwingkreise

Bei einer gedämpften Schwingung nimmt die Amplitude mit der Zeit ab, beschrieben durch die Formel s(t) = s₀·e^(-αt). Anders als bei idealisierten Schwingungen, wo Amplitude und Periodendauer konstant bleiben, verringert sich hier die Energiemenge im System kontinuierlich.

Die Energieumwandlung bei gedämpften Schwingungen folgt einem klaren Muster: Die Gesamtenergie E_ges bleibt nur konstant, wenn man die thermische Energie E_r berücksichtigt, die durch Reibung an die Umgebung abgegeben wird. Es gilt: E_ges = E_spann + E_kin + E_r(t).

Ein elektromagnetischer Schwingkreis besteht aus einer Spule und einem Kondensator. Sein Aufbau ermöglicht oszillierende Energie zwischen elektrischem und magnetischem Feld. Wird der Kondensator aufgeladen und dann über die Spule entladen, entsteht eine gedämpfte elektromagnetische Schwingung mit wechselnden Spannungsvorzeichen.

🔄 Verstehe den Energiefluss: Im Schwingkreis wechselt die Energie ständig zwischen dem elektrischen Feld des Kondensators und dem magnetischen Feld der Spule - vergleichbar mit der Energieumwandlung beim Federpendel!

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Mechanische Wellen

Mechanische Wellen zeigen, wie Schwingungen sich durch ein Medium ausbreiten können. Ein Federpendel kann beispielsweise Wasserwellen erzeugen, während eine Stimmgabel Schallwellen in der Luft anregt - beides sind Beispiele für Schwingungen im Alltag.

Für die Entstehung einer Welle sind drei Grundvoraussetzungen nötig: ein schwingender Körper (wie ein Federpendel), ein Ausbreitungsmedium und eine Kopplung zwischen den Teilchen im Medium. Diese Kopplung sorgt dafür, dass sich die harmonische Schwingung fortpflanzen kann.

In einem 2D-Modell kann man sich das wie verbundene Schwinger vorstellen. Wird ein Teilchen angeregt, überträgt es durch die Kopplung (etwa durch Federn) seine Schwingung auf benachbarte Teilchen. So breitet sich die Energie durch das Medium aus, ohne dass die Teilchen selbst den Ort verlassen.

🌊 Praxistipp: Denk an einen Stein, der ins Wasser fällt - die Wellen breiten sich kreisförmig aus, aber das Wasser selbst bewegt sich hauptsächlich auf und ab, nicht horizontal mit der Welle!

Physik Klausur
Federpendel
T• 2π√ Immer wenn die Rückstellkraft FR proportional & entgegengesetzt zur Auslenkung s ist, ergibt sich eine Sin

Melde dich an, um den Inhalt freizuschaltenEs ist kostenlos!

Zugriff auf alle Dokumente

Verbessere deine Noten

Werde Teil der Community

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und die Datenschutzrichtlinie

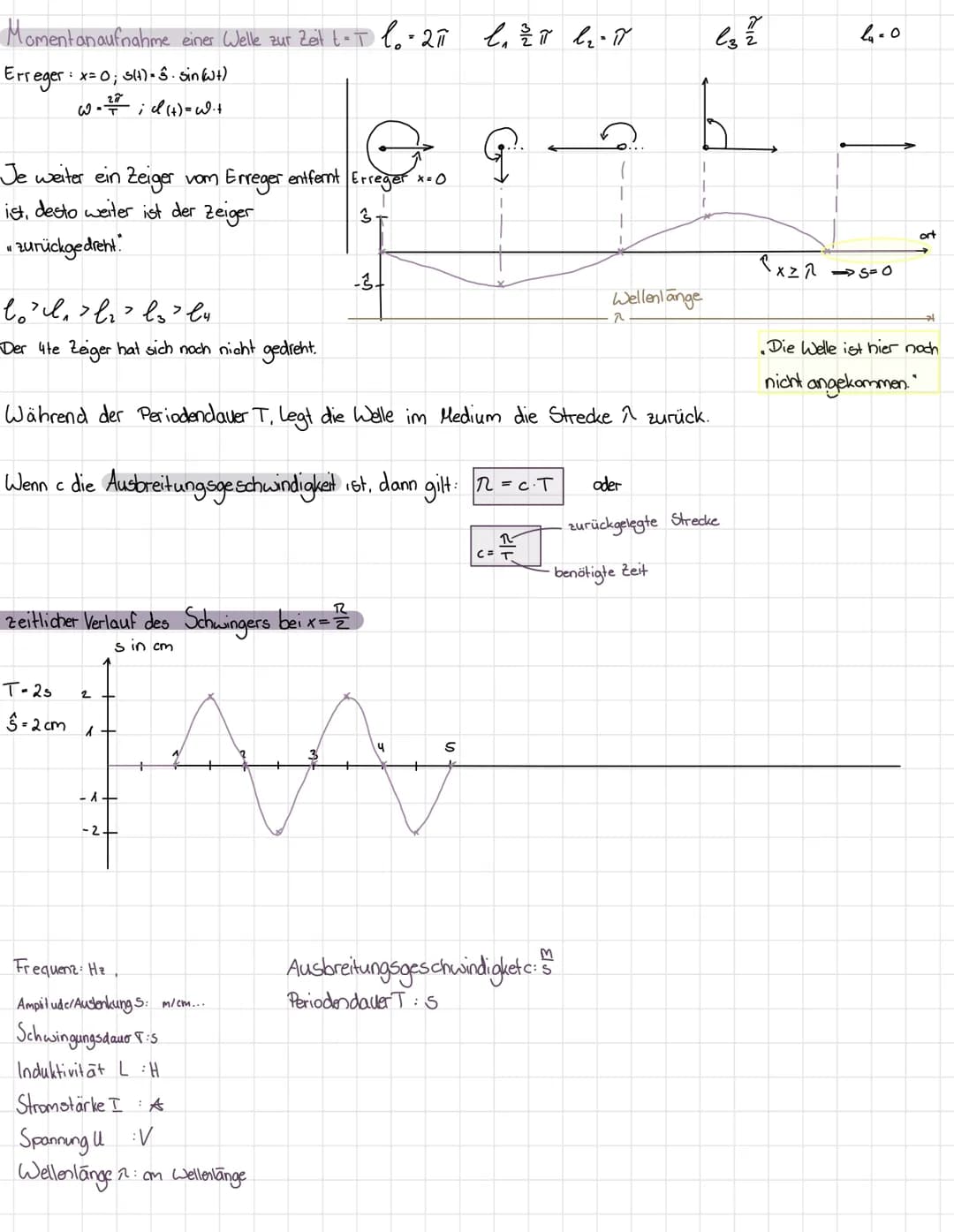

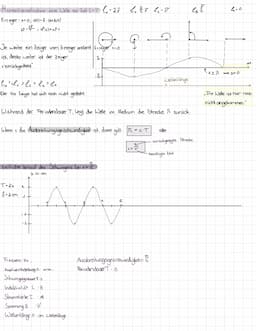

Wellenausbreitung und Kenngrößen

Eine Welle ist eine fortschreitende Schwingung im Raum. Wenn ein Erreger bei x=0 mit s(t) = s₀·sin(ωt) schwingt, breitet sich diese Schwingung mit einer bestimmten Geschwindigkeit aus. Die Schwingungsdauer des Federpendels T und die Wellenlänge λ hängen direkt zusammen.

Während der Periodendauer T legt die Welle im Medium die Strecke λ zurück. Die Ausbreitungsgeschwindigkeit c berechnet sich mit der Formel c = λ/T. Ein praktisches Beispiel: Bei einer Schwingung mit T = 2s und Amplitude s₀ = 2cm hat die Welle eine Frequenz von 1 Hz.

Die wichtigsten Kenngrößen bei Wellen sind die Amplitude (Auslenkung in m oder cm), die Schwingungsdauer T (in s), die Frequenz f (in Hz), die Wellenlänge λ (in m oder cm) und die Ausbreitungsgeschwindigkeit c (in m/s). Bei elektromagnetischen Schwingkreisen kommen noch die Induktivität L (in H), die Stromstärke I (in A) und die Spannung U (in V) hinzu.

📏 Visualisierung: Stell dir die Wellenlänge λ als den räumlichen Abstand zwischen zwei benachbarten Wellenbergen vor – genau die Strecke, die die Welle während einer vollständigen Schwingung zurücklegt!
