LDR (=Light Dependent Resistor) / Fotowiderstand

LDR (=Light Dependent Resistor) / Fotowiderstand

 LDR - Fotowiderstand
Light Dependent Resistor = lichtempfindlicher Widerstand
Ist ein lichtabhängiger Halbleiterwiderstand
Je stärker die B

LDR (=Light Dependent Resistor) / Fotowiderstand

user profile picture

Céline

123 Followers

11

Teilen

Speichern

- LDR / Fotowiderstand - Aufbau LDR - Funktion LDR: • Kristallgitter – Modell • Bänder – Modell - Zusammenfassung



8/9

Lernzettel

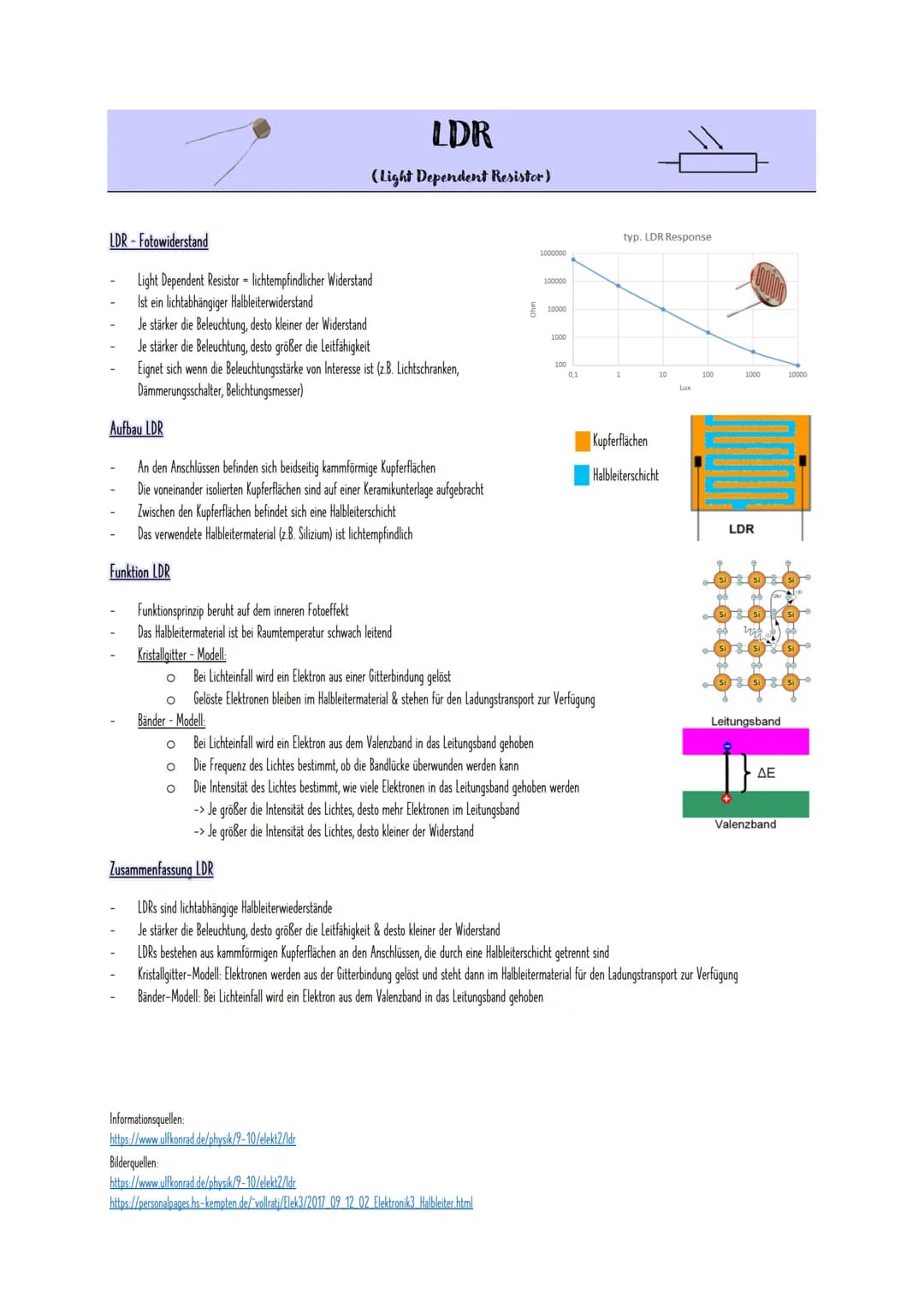

LDR - Fotowiderstand Light Dependent Resistor = lichtempfindlicher Widerstand Ist ein lichtabhängiger Halbleiterwiderstand Je stärker die Beleuchtung, desto kleiner der Widerstand Je stärker die Beleuchtung, desto größer die Leitfähigkeit Eignet sich wenn die Beleuchtungsstärke von Interesse ist (z.B. Lichtschranken, Dämmerungsschalter, Belichtungsmesser) Aufbau LDR An den Anschlüssen befinden sich beidseitig kammförmige Kupferflächen Die voneinander isolierten Kupferflächen sind auf einer Keramikunterlage aufgebracht Zwischen den Kupferflächen befindet sich eine Halbleiterschicht Das verwendete Halbleitermaterial (z.B. Silizium) ist lichtempfindlich Funktion LDR Funktionsprinzip beruht auf dem inneren Fotoeffekt Das Halbleitermaterial ist bei Raumtemperatur schwach leitend Kristallgitter - Modell: O O Bänder - Modell: O O O LDR (Light Dependent Resistor) Informationsquellen: Zusammenfassung LDR Bilderquellen: Bei Lichteinfall wird ein Elektron aus dem Valenzband in das Leitungsband gehoben Die Frequenz des Lichtes bestimmt, ob die Bandlücke überwunden werden kann https://www.ulfkonrad.de/physik/9-10/elekt2/ldr Ohm https://www.ulfkonrad.de/physik/9-10/elekt2/ldr 1000000 100000 Bei Lichteinfall wird ein Elektron aus einer Gitterbindung gelöst Gelöste Elektronen bleiben im Halbleitermaterial & stehen für den Ladungstransport zur Verfügung https://personalpages.hs-kempten.de/~vollrati/Elek3/2017_09_12_02_Elektronik3_Halbleiter.html 10000 1000 Die Intensität des Lichtes bestimmt, wie viele Elektronen in das Leitungsband gehoben werden -> Je größer die Intensität des Lichtes, desto mehr Elektronen im Leitungsband -> Je größer die Intensität des Lichtes, desto kleiner der Widerstand 100 0,1 1 typ. LDR Response 10 Kupferflächen Halbleiterschicht Lux LDRs sind lichtabhängige Halbleiterwiederstände Je stärker die Beleuchtung, desto größer die Leitfähigkeit & desto kleiner der Widerstand LDRs bestehen aus kammförmigen Kupferflächen an den Anschlüssen, die durch eine Halbleiterschicht getrennt sind Kristallgitter-Modell: Elektronen werden aus der Gitterbindung gelöst und steht dann im Halbleitermaterial für den Ladungstransport...

Nichts passendes dabei? Erkunde andere Fachbereiche.

Mit uns zu mehr Spaß am Lernen

Lerne mit über 500.000 Lerninhalten von den besten Schüler:innen!
Vernetze dich mit anderen Schüler:innen und helft euch gegenseitig!
Bekomme bessere Noten ohne großen Aufwand!

App herunterladen

Alternativer Bildtext:

zur Verfügung Bänder-Modell: Bei Lichteinfall wird ein Elektron aus dem Valenzband in das Leitungsband gehoben 100 1000 LDR Leitungsband ΔΕ Valenzband 10000
