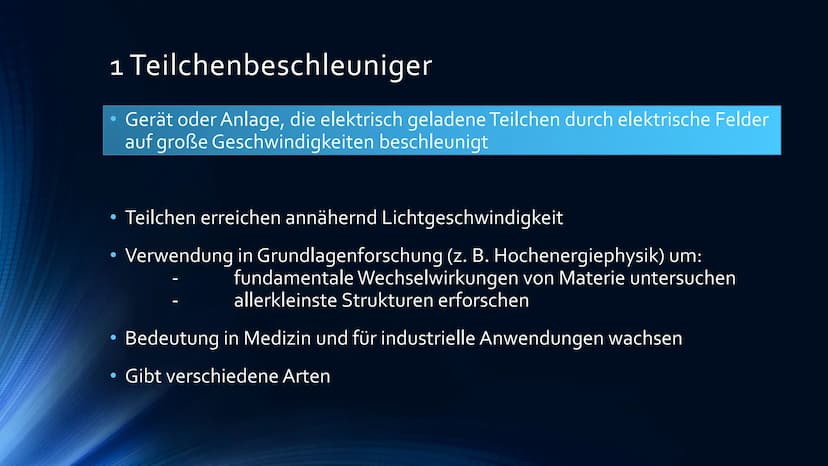

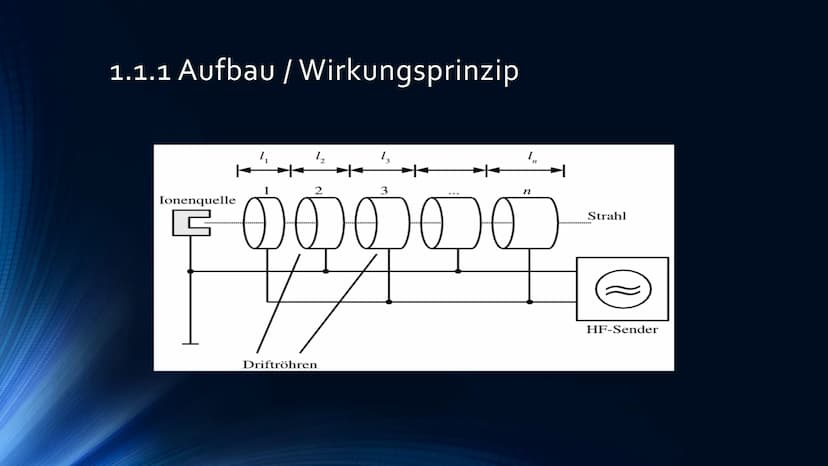

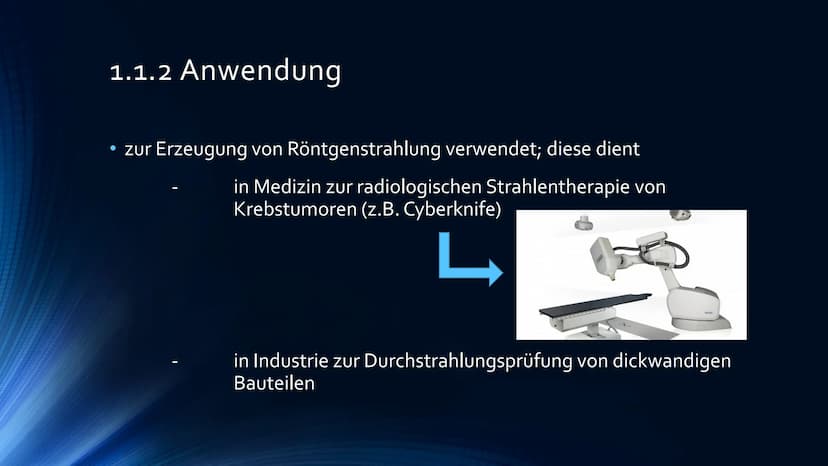

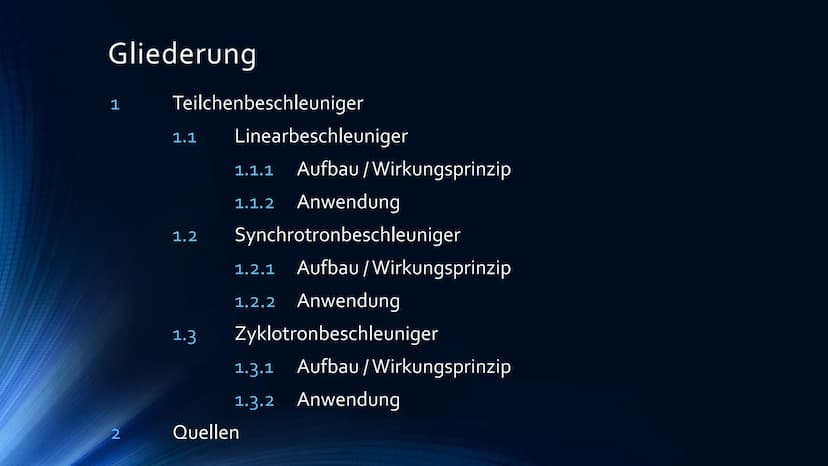

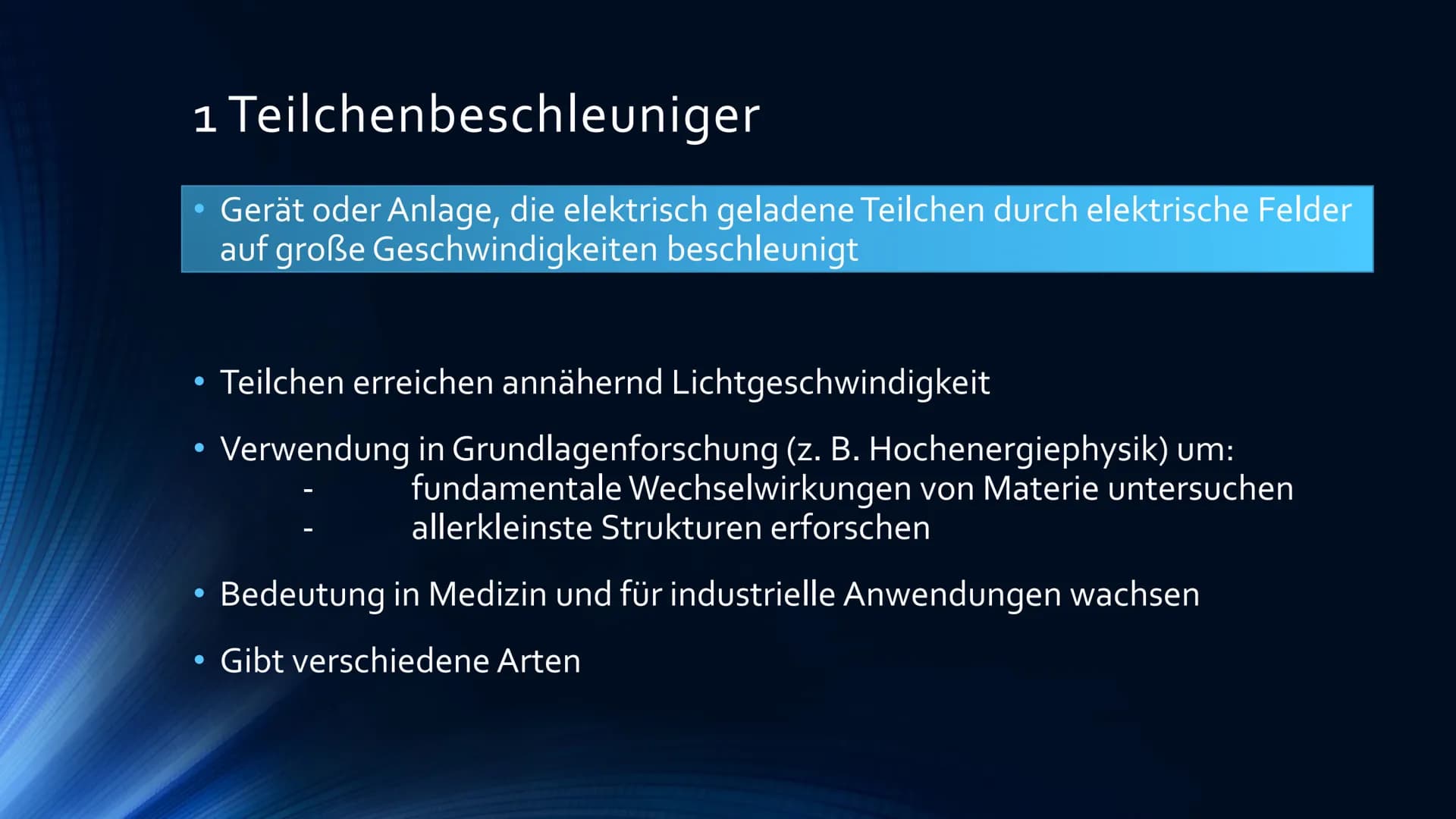

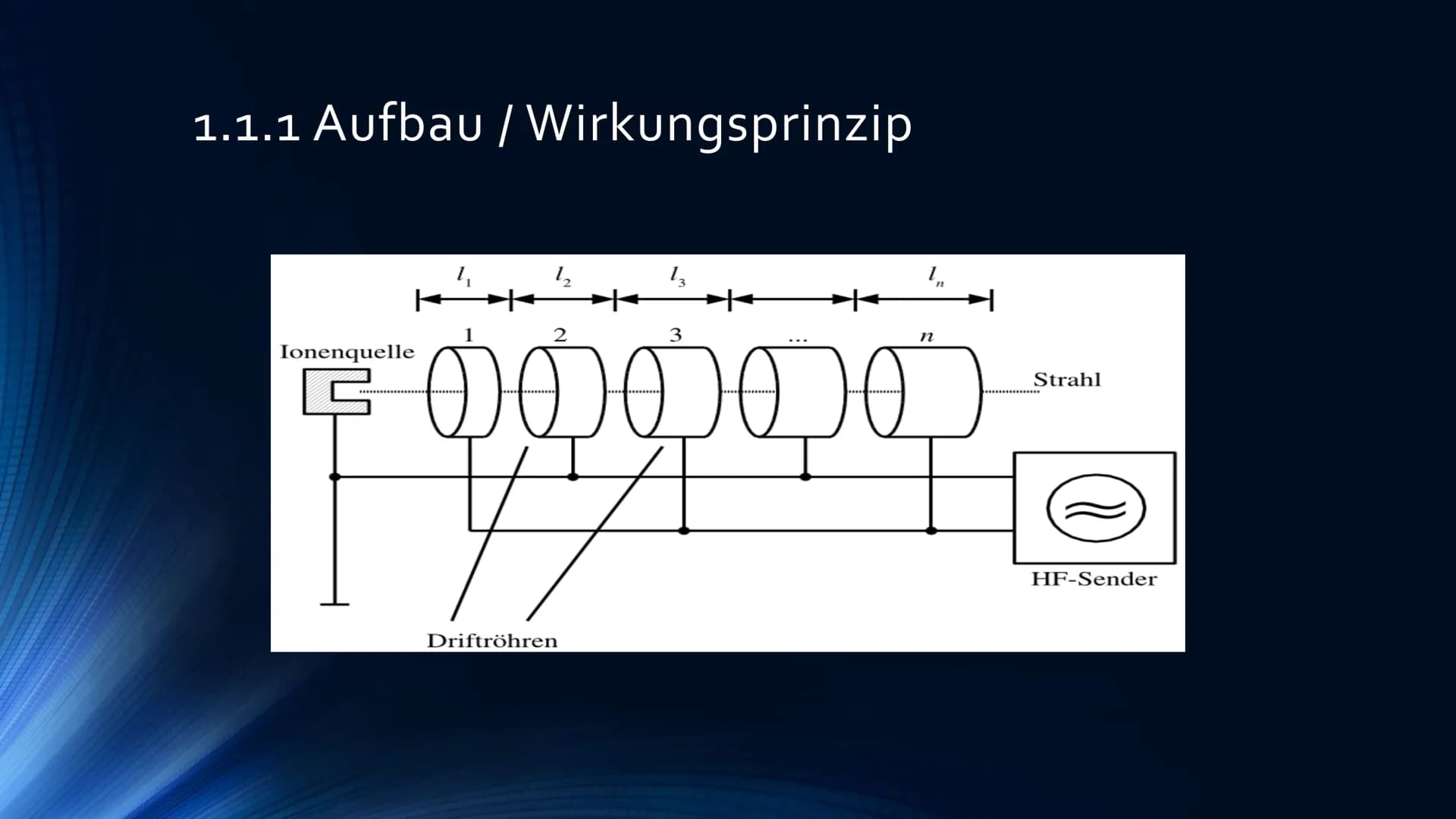

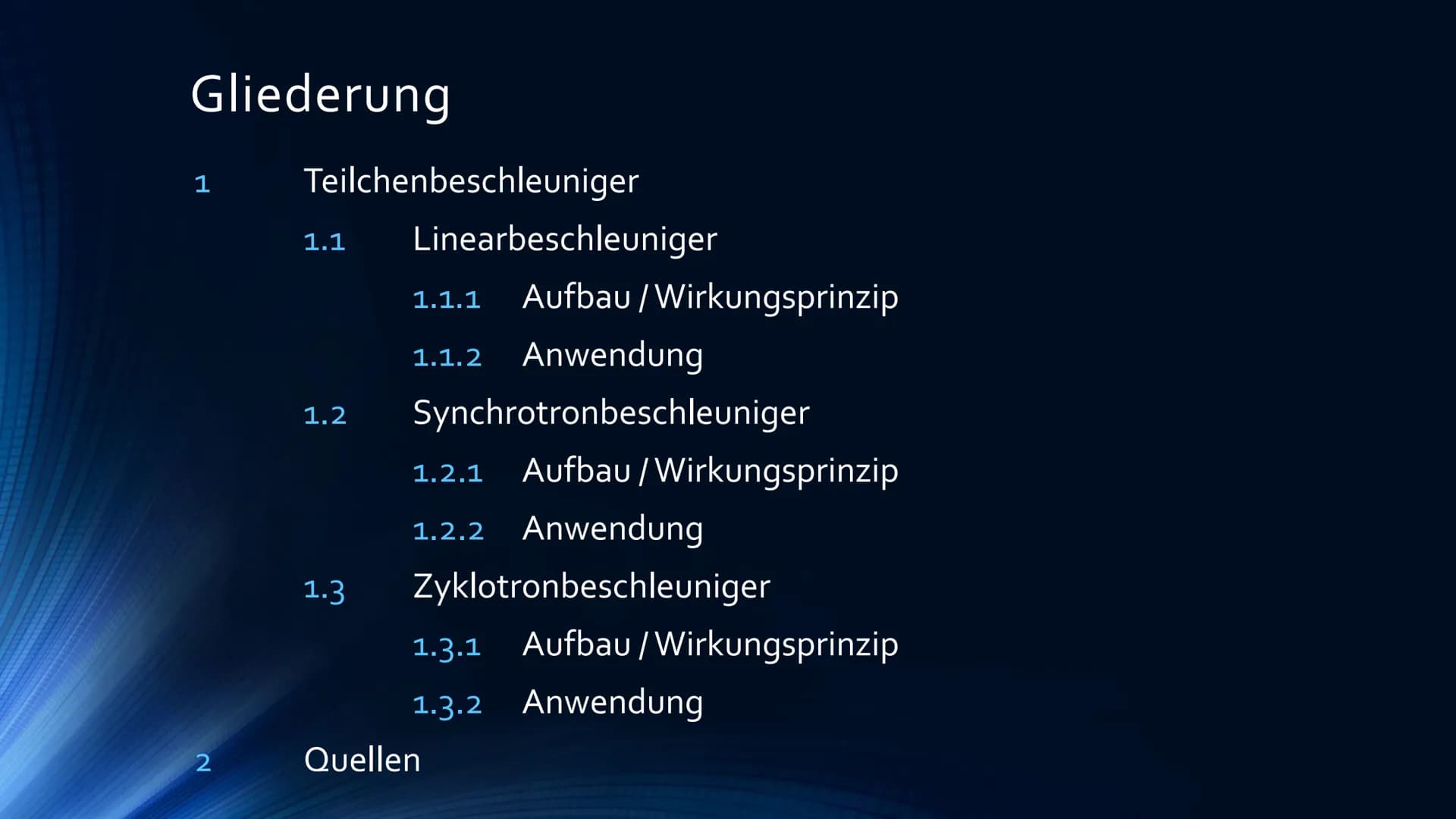

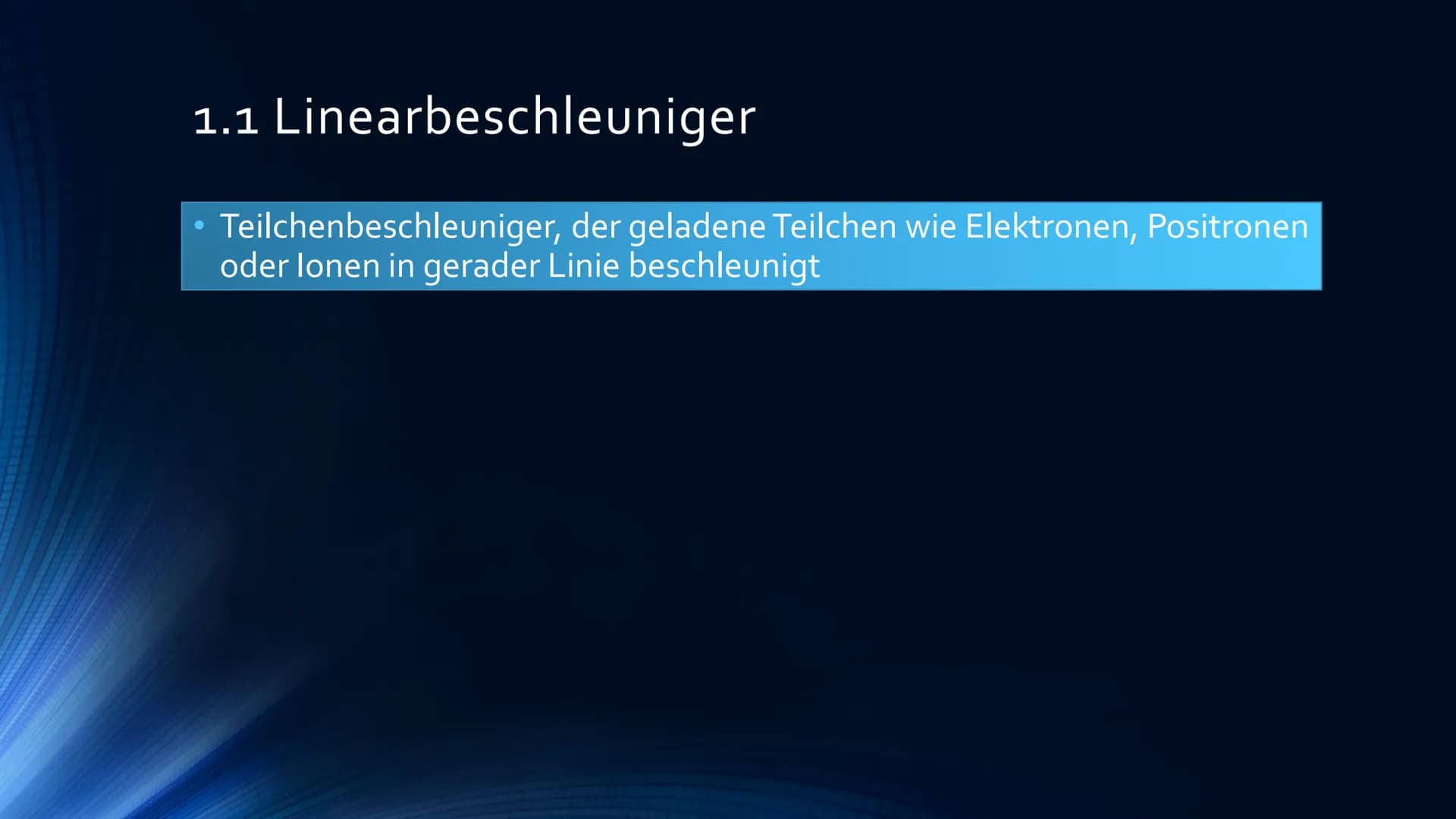

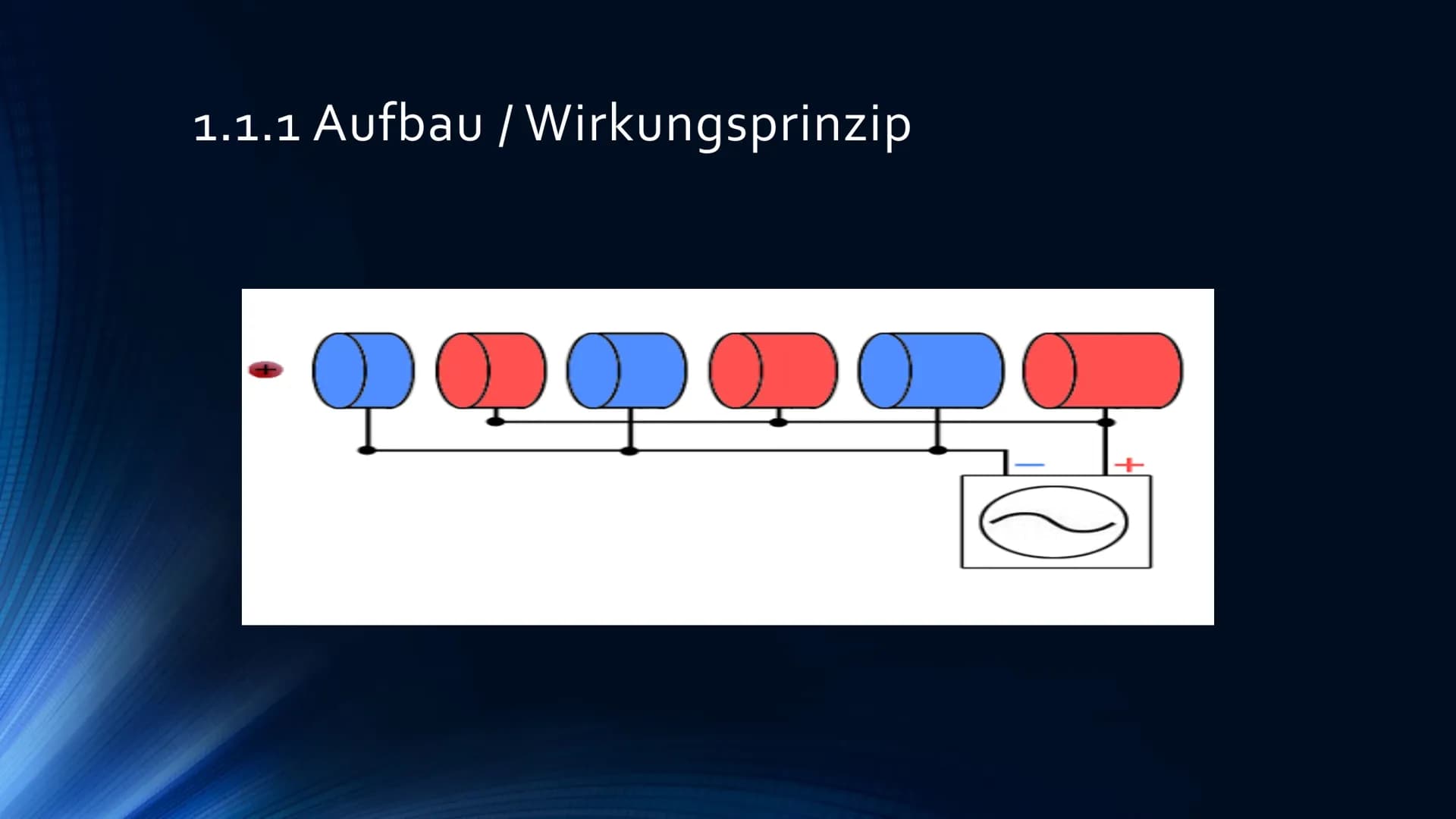

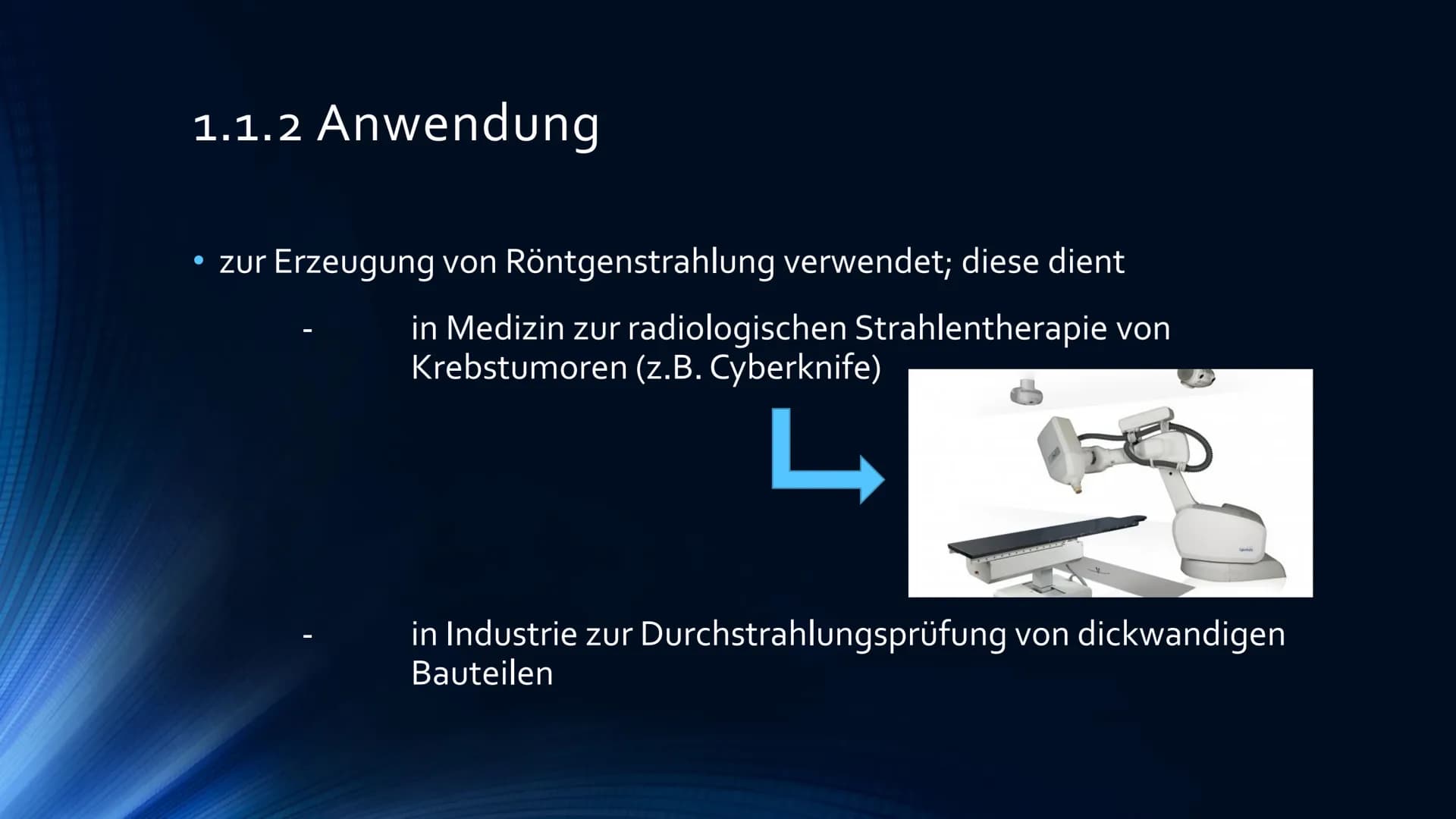

Teilchenbeschleuniger LINEAR-, SYNCHROTON- UND ZYKLONBESCHLEUNIGER DANACHAN HAHAHA EROLES IN THE INDE 1181111 Gliederung 1 Teilchenbeschleuniger 2 1.1 Linearbeschleuniger 1.2 1.3 1.1.1 Aufbau / Wirkungsprinzip 1.1.2 Anwendung Synchrotronbeschleuniger 1.2.1 Aufbau/Wirkungsprinzip 1.2.2 Anwendung Zyklotronbeschleuniger Quellen 1.3.1 1.3.2 Anwendung Aufbau / Wirkungsprinzip 1 Teilchenbeschleuniger Gerät oder Anlage, die elektrisch geladene Teilchen durch elektrische Felder auf große Geschwindigkeiten beschleunigt ● ● ● Teilchen erreichen annähernd Lichtgeschwindigkeit Verwendung in Grundlagenforschung (z. B. Hochenergiephysik) um: fundamentale Wechselwirkungen von Materie untersuchen allerkleinste Strukturen erforschen Bedeutung in Medizin und für industrielle Anwendungen wachsen Gibt verschiedene Arten 1.1 Linearbeschleuniger Teilchenbeschleuniger, der geladene Teilchen wie Elektronen, Positronen oder lonen in gerader Linie beschleunigt 1.1.1 Aufbau / Wirkungsprinzip Ionenquelle 1 1, Driftröhren + 1₁ 3 ಕುರುಬರು Strahl HF-Sender 1.1.1 Aufbau / Wirkungsprinzip စုရာဇာ 1.1.2 Anwendung • zur Erzeugung von Röntgenstrahlung verwendet; diese dient in Medizin zur radiologischen Strahlentherapie von Krebstumoren (z.B. Cyberknife) L in Industrie zur Durchstrahlungsprüfung von dickwandigen Bauteilen 1.2 Synchrotronbeschleuniger Teilchenbeschleuniger der Gattung Ringbeschleuniger, der Elektronen, Positronen oder lonen auf relativistische Geschwindigkeiten beschleunigt • Können sehr hohe kinetische Energien erreicht werden Synchrotron kann auch, nachdem Teilchen auf gewünschte Energie beschleunigt sind, als Speicherring betrieben werden 1.2.1 Aufbau / Wirkungsprinzip HF-Beschleuniger Jimm Vorbeschleuniger HF Kickermagnet Nutzstrahl 1.2.1 Aufbau / Wirkungsprinzip Linear accelerator Electron gun Magnets Electron beam X-ray beam line Electron beam Booster ring Undulator Experimental station 1.2.2 Anwendung Verwendet um Kollisions- oder Targetexperimente durchzuführen (Teilchenphysik) Röntgenbeugung ● ● ● • Metrologie 162 228 1.3 Zyklotronbeschleuniger Teilchenbeschleuniger der Gattung Kreisbeschleuniger, wobei Elektronen, Positronen oder lonen auf spiralähnlicher Bahn durch elektrisches Feld beschleunigt werden 1.3.1 Aufbau / Wirkungsprinzip lonenquelle HF-Generator Vakuumkammer Fenster Deflektor Dees Vakuumpumpe 1.3.1 Aufbau / Wirkungsprinzip Duant 2 Target O Ablenkelektrode B Duant 1 Duant 2->> Seitenansicht: Elektromagnet S N Elektromagnet Duant 1 Teilchen- bahn 1.3.2 Anwendung • In physikalischen Forschung zur Auslösung von Kernreaktionen • Medizinisch eingesetzt, beispielsweise zur Herstellung von Radionukliden für diagnostische Zwecke wie Positronenemissions-Tomographie In Partikeltherapie...
Durchschnittliche App-Bewertung
Schüler:innen lieben Knowunity
In Bildungs-App-Charts in 11 Ländern
Schüler:innen haben Lernzettel hochgeladen
iOS User
Philipp, iOS User
Lena, iOS Userin
zur Bestrahlung Patienten oder Erzeugung von Neutronenstrahlung L 2. Quellen ● https://www.leifiphysik.de/elektrizitaetslehre/bewegte-ladungen-feldern/ausblick/teilchenbeschleuniger https://www.lernhelfer.de/schuelerlexikon/physik-abitur/artikel/teilchenbeschleuniger https://www.chemie- schule.de/KnowHow/Linearbeschleuniger#:~:text=Deshalb%20wandte%20man%20sich%20vom%20Prinzip%20der%20Gleichs pannungs- Beschleunigung, entlang%20einer%20geraden%20Achse%20angeordneten%20rohrf%C3%B6rmigen%20Elektroden%2C%20 https://www.helpster.de/wirkt-die-lorentzkraft-auf-protonen 223984 https://www.chemie.de/lexikon/Synchrotron.html#Aufbau https://nordiclifescience.org/wp-content/public_html/2014/01/cyberknife_system_product-e1389100772558.jpg https://de.wikipedia.org/wiki/Synchrotron#:~:text=Synchrotron.%20Das%20Synchrotron%20%28von%20synchron%2C%20%E 2%80%9Egleichzeitig%E2%80%9C%29%20ist%20ein, werden%2C%20wodurch%20sie%20sehr%20hohe%2okinetische%20Ene rgien%20erhalten. https://virtuelle-experimente.de/b-feld/anwendung/zyklotron.php https://schulblog.net/fus/das-zyklotron/
