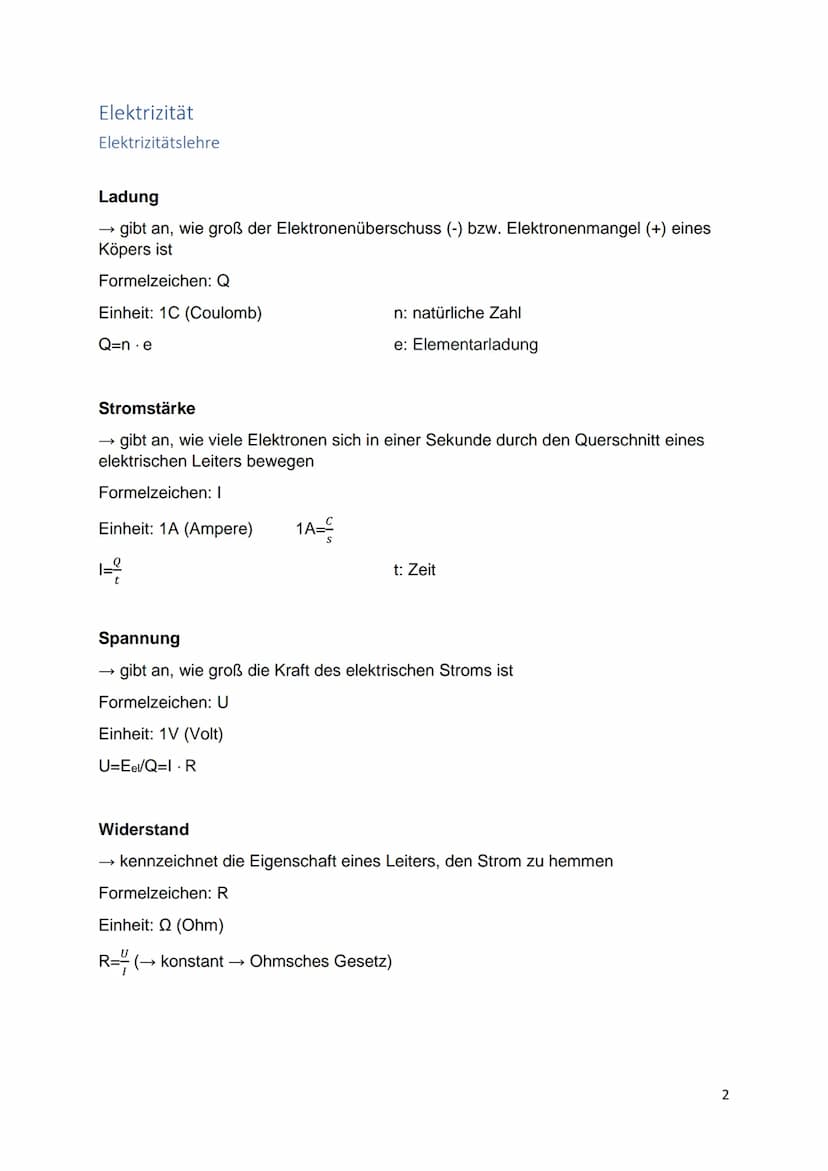

Grundlagen der Physik für das Abitur: Elektrizitätslehre und Elektronik

Die Physik Abitur beispielaufgaben im Bereich Elektrizitätslehre bilden einen fundamentalen Baustein für das Verständnis moderner Technologie. Die elektrische Ladung, als Basis aller elektrischen Phänomene, beschreibt den Elektronenüberschuss oder -mangel eines Körpers. Diese wird mit dem Formelzeichen Q bezeichnet und in der Einheit Coulomb $C$ gemessen. Die grundlegende Beziehung Q=n·e verbindet dabei die Anzahl der Elementarladungen mit der Gesamtladung.

Definition: Die elektrische Stromstärke $I$ beschreibt die Anzahl der Elektronen, die pro Sekunde durch den Querschnitt eines elektrischen Leiters fließen. Sie wird in Ampere $A$ gemessen.

Die Elektrizitätslehre Zusammenfassung PDF behandelt auch den elektrischen Widerstand und die Spannung als zentrale Konzepte. Der Widerstand $R$ charakterisiert die Eigenschaft eines Materials, den Stromfluss zu hemmen, während die Spannung $U$ die treibende Kraft des elektrischen Stroms darstellt. Das Ohmsche Gesetz $U=R·I$ verbindet diese Größen in einer fundamentalen Beziehung.

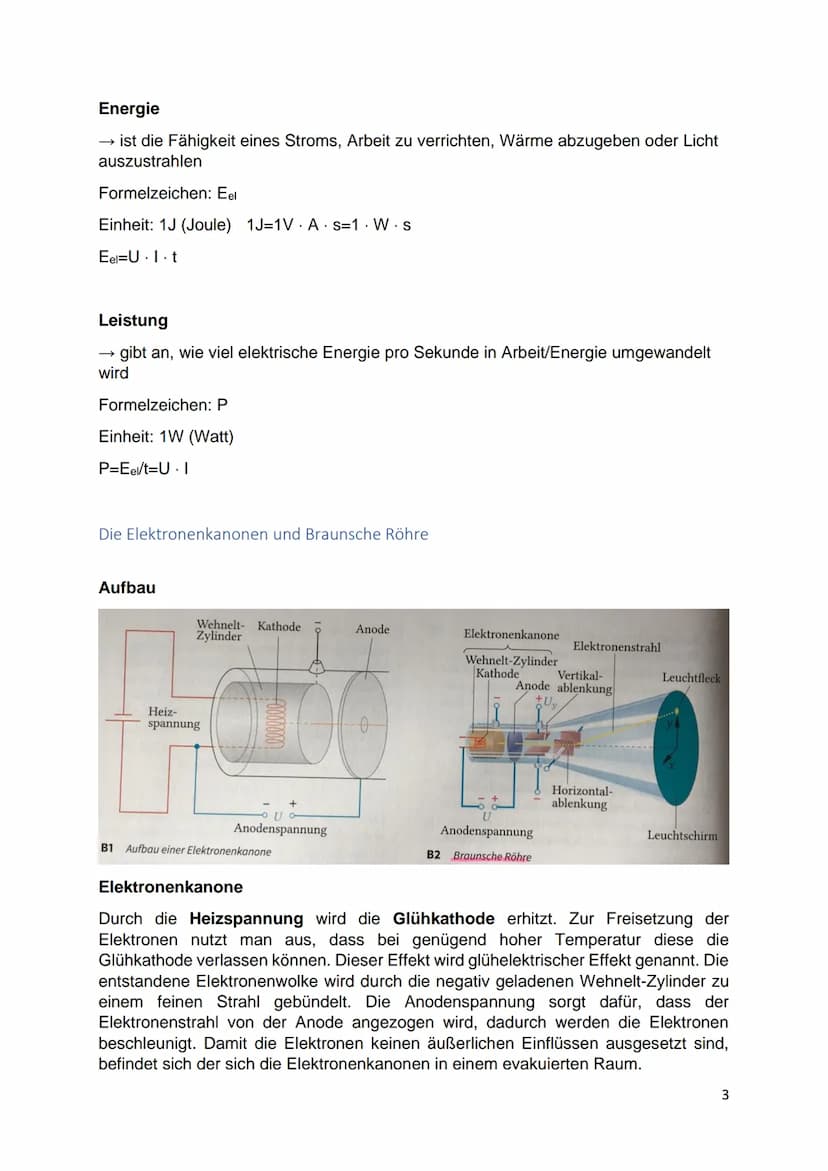

Elektronenkanonen und Braunsche Röhre: Grundlagen der Elektronenoptik

Die Braunsche Röhre, ein wichtiges Thema in Physik Abi Themen, demonstriert die praktische Anwendung elektrischer und magnetischer Felder. Der Aufbau besteht aus einer Elektronenkanone, Ablenkplatten und einem Leuchtschirm.

Highlight: Die Elektronenkanone erzeugt durch den glühelektrischen Effekt freie Elektronen, die durch elektrische Felder beschleunigt und fokussiert werden.

Der Wehnelt-Zylinder spielt eine entscheidende Rolle bei der Fokussierung des Elektronenstrahls. Durch seine negative Ladung bündelt er die austretenden Elektronen zu einem feinen Strahl. Die Anodenspannung beschleunigt anschließend die Elektronen in Richtung Leuchtschirm.

Beispiel: In der Praxis findet die Braunsche Röhre Anwendung in Oszilloskopen, die für Physik Abitur Bayern Lösungen relevant sind. Hier können Spannungsverläufe sichtbar gemacht werden.

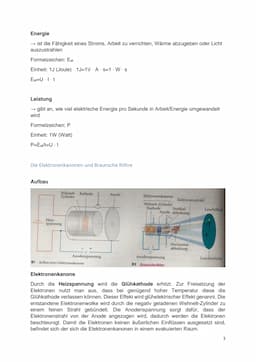

Energetische Betrachtungen in der Elektrizitätslehre

Die elektrische Energie und Leistung sind zentrale Konzepte für das Physik Abitur pdf. Die elektrische Energie $Eel$ beschreibt die Fähigkeit des Stroms, Arbeit zu verrichten oder in andere Energieformen umgewandelt zu werden. Sie wird in Joule $J$ gemessen.

Definition: Die elektrische Leistung $P$ gibt an, wie viel elektrische Energie pro Zeiteinheit umgewandelt wird. Sie wird in Watt $W$ gemessen und berechnet sich aus P = U · I.

Diese Zusammenhänge sind besonders wichtig für praktische Anwendungen und Physik Abi Aufgaben mit Lösungen PDF. Die Beziehung zwischen Energie und Leistung wird durch die Formel Eel = P · t ausgedrückt, wobei t die Zeit darstellt.

Praktische Anwendungen und Versuchsaufbauten

Für die Mechanik Physik zusammenfassung pdf und experimentelle Praxis sind Versuchsaufbauten wie die Elektronenkanone von besonderer Bedeutung. Der evakuierte Raum verhindert dabei Störeinflüsse durch Luftmoleküle.

Beispiel: Ein typischer Versuchsaufbau zur Demonstration des glühelektrischen Effekts verwendet eine Heizspannung von mehreren Volt und eine Anodenspannung im Kilovolt-Bereich.

Die Ablenkplatten ermöglichen die gezielte Steuerung des Elektronenstrahls, was für viele Physik Abitur Bayern 2024 relevante Experimente grundlegend ist. Durch Anlegen verschiedener Spannungen an die Ablenkplatten können komplexe Bewegungsmuster erzeugt werden.

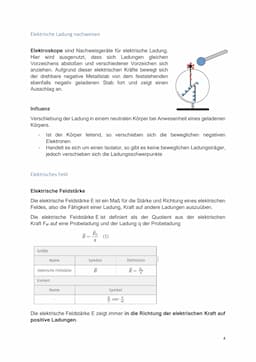

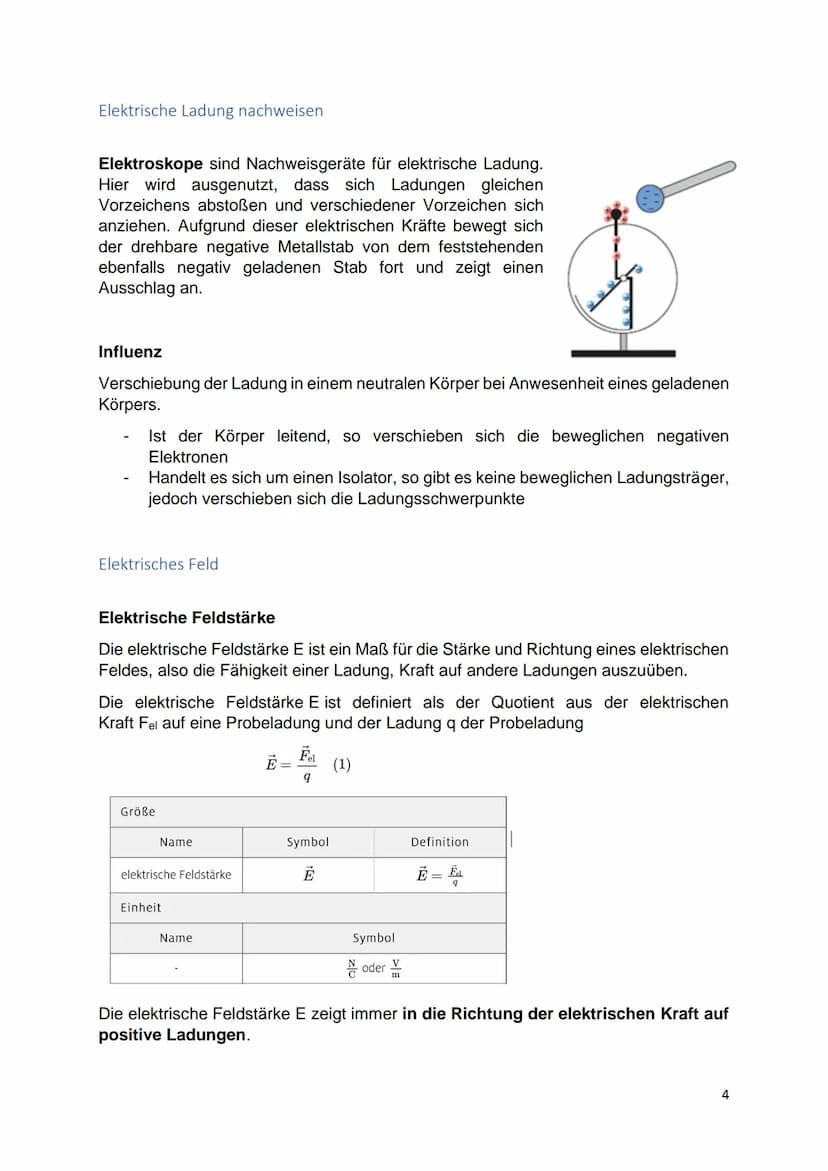

Grundlagen der Elektrostatik und Ladungsnachweise

Die Elektrostatik bildet einen fundamentalen Bereich der Physik Abitur beispielaufgaben. Der Nachweis elektrischer Ladungen erfolgt mithilfe von Elektroskopen, die auf dem Prinzip der elektrostatischen Abstoßung und Anziehung basieren. Bei diesem Prozess stoßen sich gleichnamige Ladungen ab, während sich ungleichnamige Ladungen anziehen.

Die Influenz spielt eine zentrale Rolle in der Elektrizitätslehre Zusammenfassung PDF. Sie beschreibt die Ladungsverschiebung in einem neutralen Körper durch die Anwesenheit eines geladenen Körpers. In Leitern können sich die negativen Elektronen frei bewegen, während in Isolatoren nur die Ladungsschwerpunkte verschoben werden.

Das elektrische Feld und seine Feldstärke E sind essenzielle Konzepte für das Physik Abitur Bayern 2024. Die elektrische Feldstärke wird definiert als Quotient aus der elektrischen Kraft Fel auf eine Probeladung und deren Ladung q. Diese Größe gibt sowohl die Stärke als auch die Richtung des elektrischen Feldes an.

Definition: Die elektrische Feldstärke E ist ein Maß für die Kraft pro Ladungseinheit in einem elektrischen Feld. Sie zeigt stets in die Richtung der Kraft auf positive Ladungen.

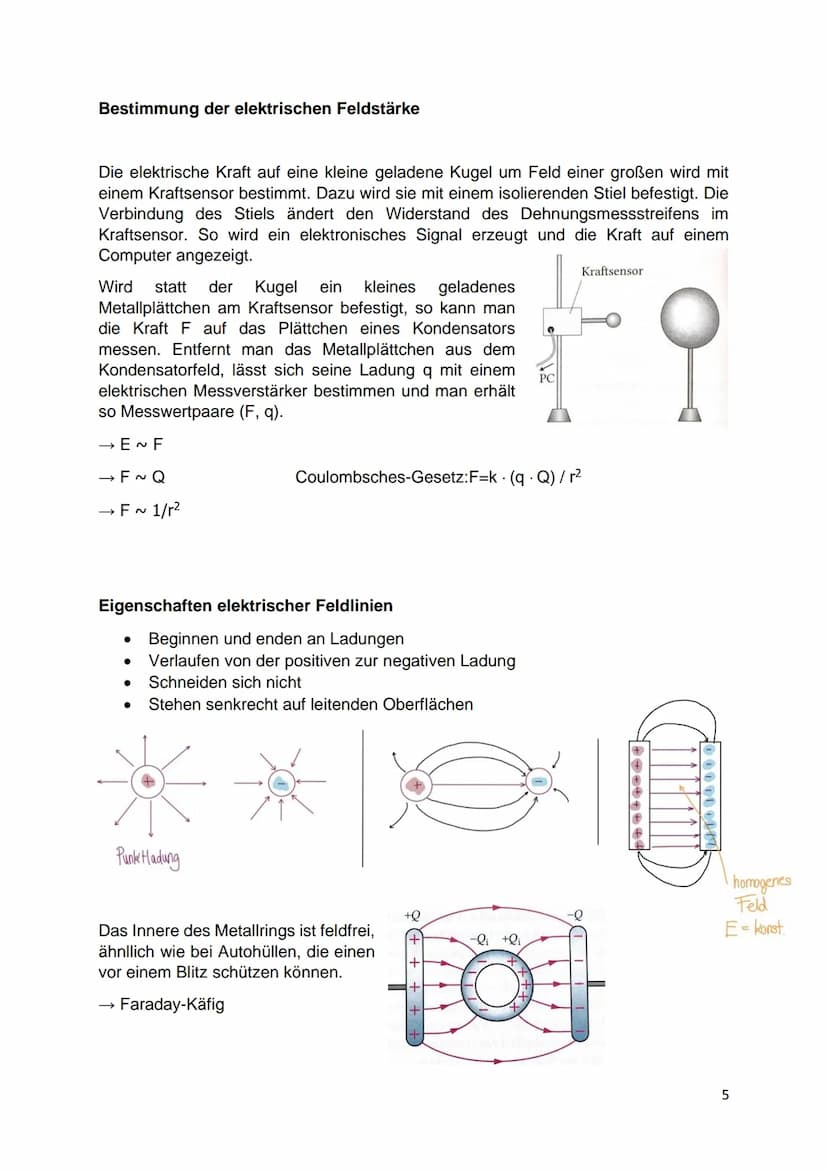

Experimentelle Bestimmung der elektrischen Feldstärke

Im Rahmen der Physik Abi Aufgaben mit Lösungen PDF ist die praktische Bestimmung der elektrischen Feldstärke von großer Bedeutung. Die Messung erfolgt mittels einer geladenen Kugel im Feld einer größeren Ladung, wobei die Kraft mit einem Kraftsensor ermittelt wird.

Bei Kondensatormessungen wird ein geladenes Metallplättchen verwendet, das am Kraftsensor befestigt ist. Die Messung der Kraft F und der Ladung q ermöglicht die Bestimmung der elektrischen Feldstärke. Diese Experimente sind Teil der Physik Abitur Bayern Lösungen.

Das Coulombsche Gesetz $F=k(qQ$/r²) beschreibt die Kraft zwischen zwei Punktladungen. Ein besonderes Phänomen ist der Faraday-Käfig, bei dem das Innere eines Metallkörpers feldfrei bleibt - ein wichtiges Konzept für die Mechanik Physik zusammenfassung pdf.

Highlight: Elektrische Feldlinien haben charakteristische Eigenschaften: Sie beginnen an positiven und enden an negativen Ladungen, verlaufen nie gekreuzt und stehen immer senkrecht auf leitenden Oberflächen.

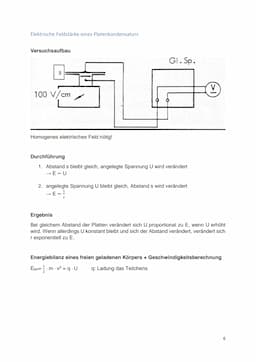

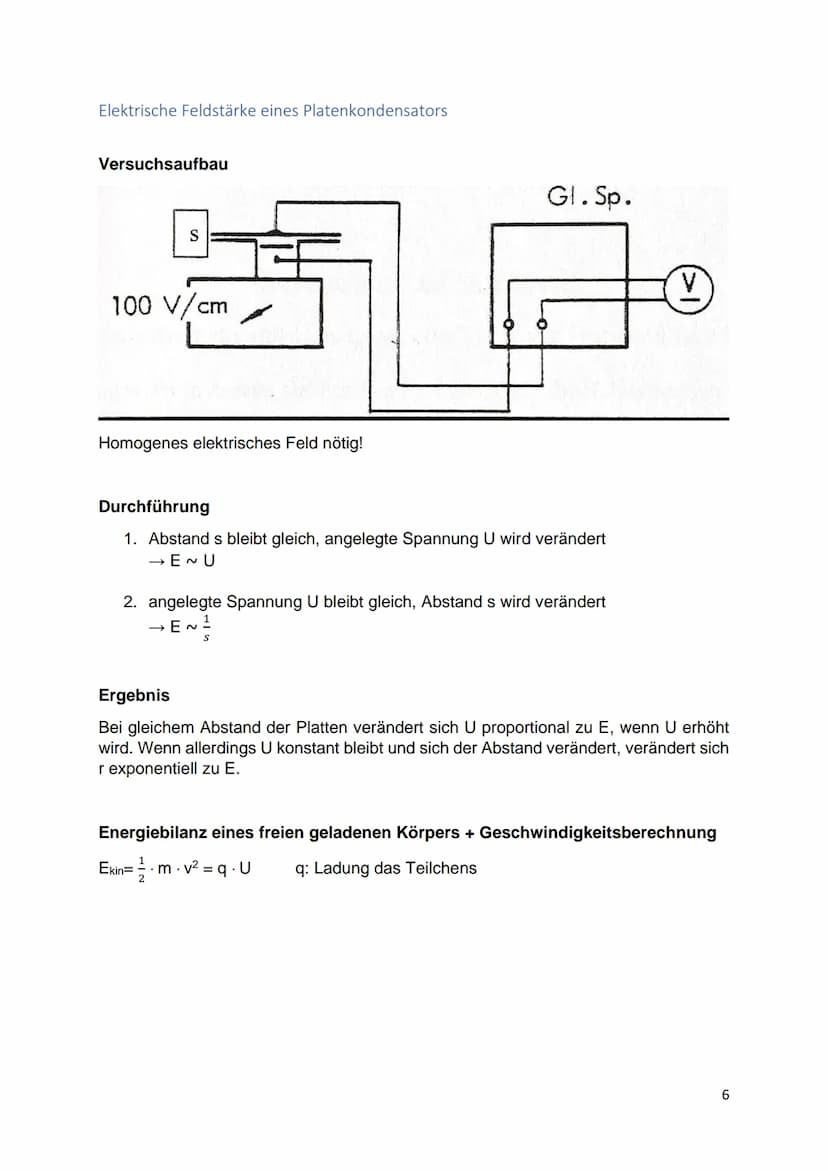

Plattenkondensatoren und Energiebetrachtungen

Die Untersuchung von Plattenkondensatoren ist ein wesentlicher Bestandteil der Physik Abi Themen. In einem Versuchsaufbau wird die Abhängigkeit der elektrischen Feldstärke von der angelegten Spannung U und dem Plattenabstand s untersucht.

Bei konstantem Plattenabstand besteht eine direkte Proportionalität zwischen elektrischer Feldstärke und Spannung $E~U$. Bei konstanter Spannung und variablem Abstand ergibt sich eine umgekehrte Proportionalität $E~1/s$. Diese Zusammenhänge sind wichtig für Herleitungen Physik abitur.

Die Energiebilanz eines geladenen Körpers im elektrischen Feld lässt sich durch die Beziehung Ekin = ½mv² = qU beschreiben. Diese Formel ermöglicht die Berechnung der Geschwindigkeit geladener Teilchen.

Beispiel: Ein Elektron wird in einem Plattenkondensator beschleunigt. Seine kinetische Energie am Ende der Beschleunigung entspricht der elektrischen Potentialenergie qU.

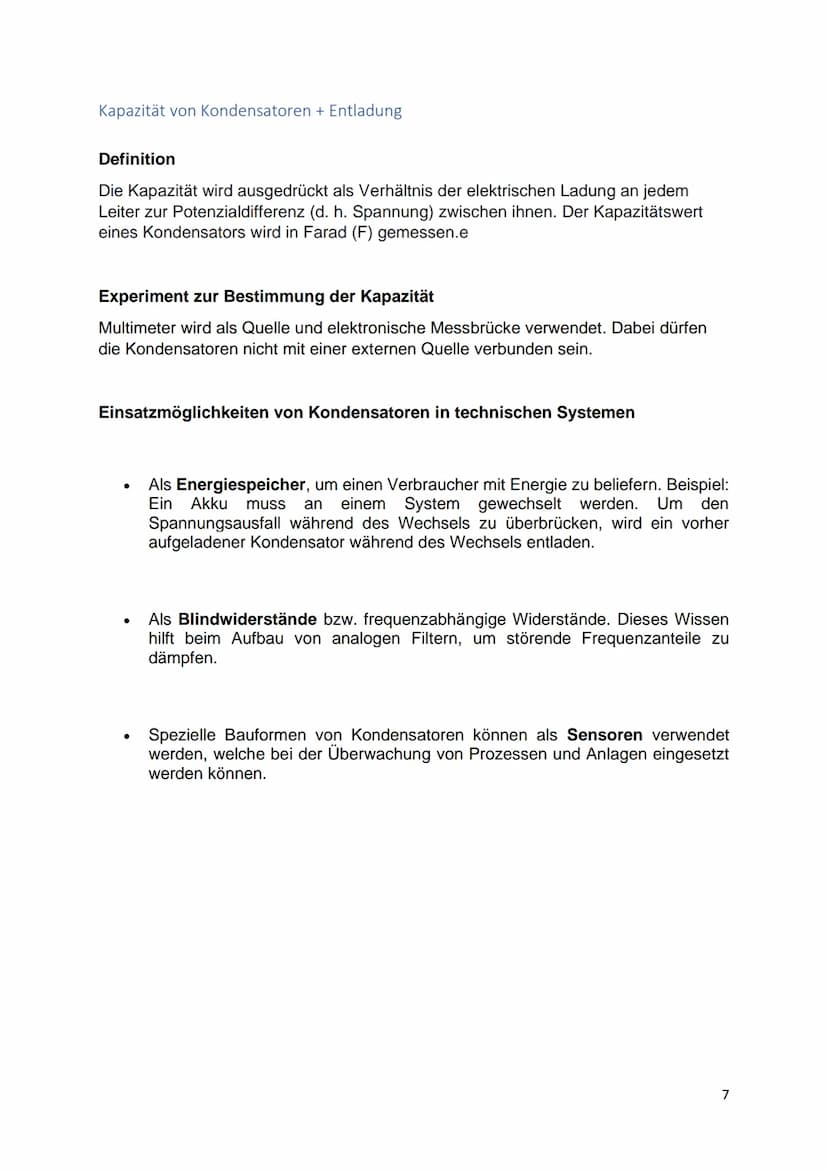

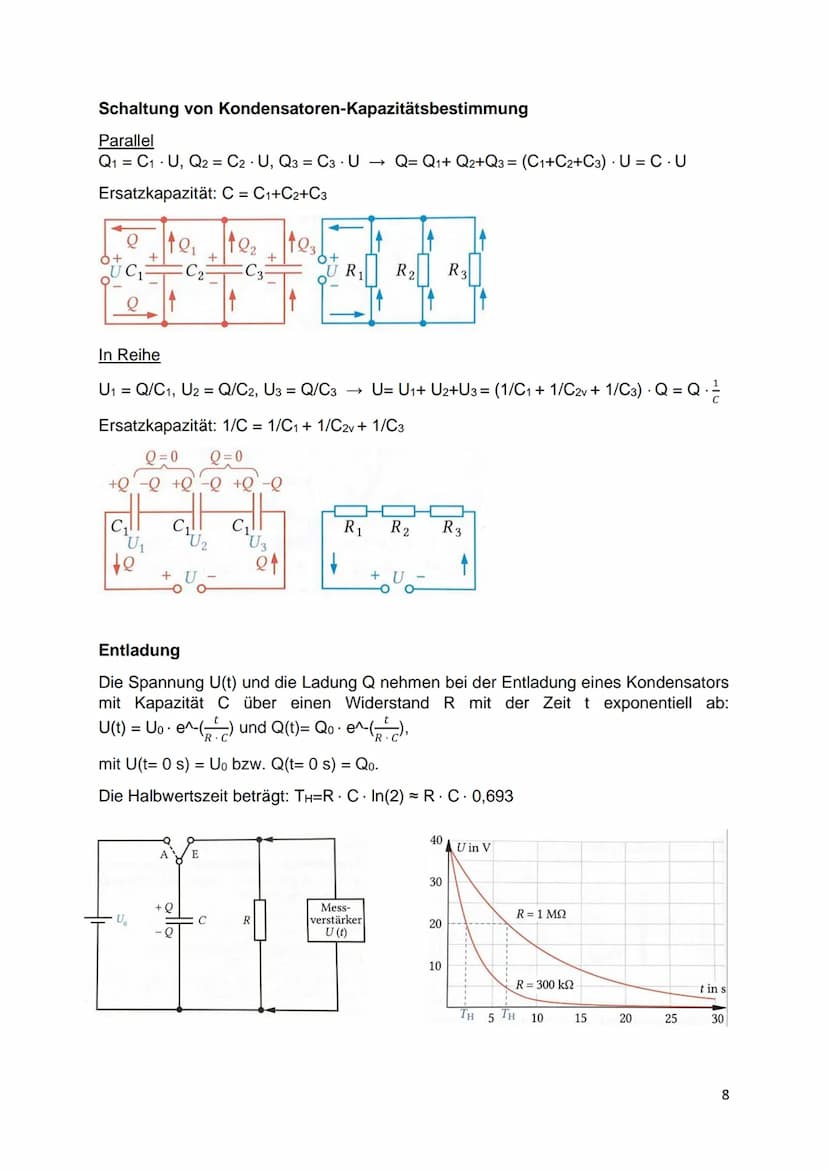

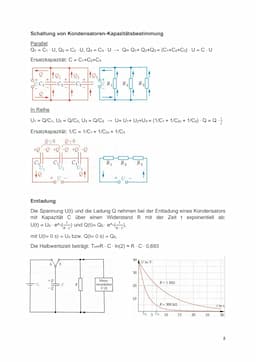

Kondensatoren und ihre technischen Anwendungen

Für das Physik Abitur NRW Aufgaben mit Lösungen ist das Verständnis von Kondensatoren fundamental. Die Kapazität eines Kondensators wird in Farad $F$ gemessen und beschreibt das Verhältnis zwischen gespeicherter Ladung und anliegender Spannung.

Kondensatoren finden vielfältige technische Anwendungen: Als Energiespeicher können sie kurzzeitige Spannungsausfälle überbrücken, als frequenzabhängige Widerstände dienen sie in Filteranlagen, und spezielle Bauformen werden als Sensoren eingesetzt. Diese praktischen Aspekte sind relevant für die Physik-abitur aufgaben bw.

Die Entladung eines Kondensators folgt einer exponentiellen Gesetzmäßigkeit, wobei sowohl Spannung als auch Ladung mit der Zeit abnehmen. Die charakteristische Größe hierbei ist die Halbwertszeit TH = R·C·ln$2$.

Formel: Die Entladungskurve eines Kondensators wird beschrieben durch U$t$ = U₀·e^$-t/RC$, wobei RC die Zeitkonstante des Systems ist.

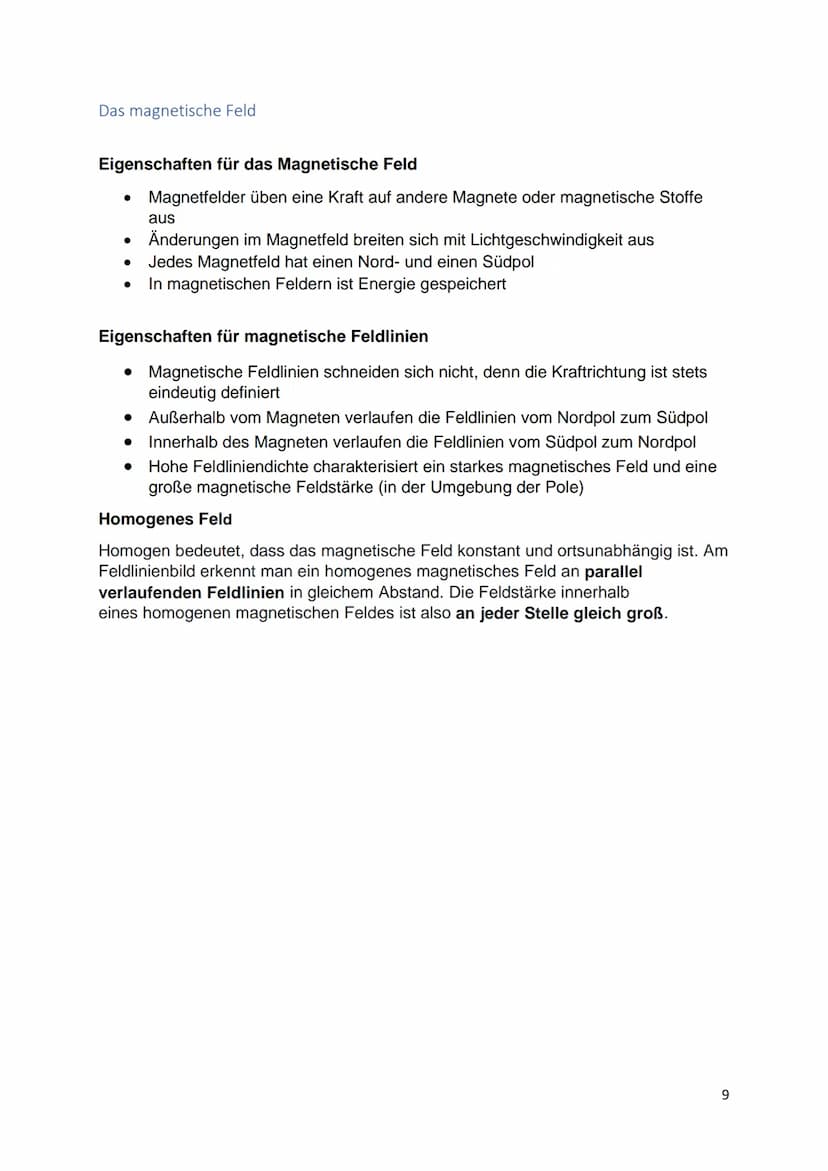

Das Magnetische Feld: Grundlegende Eigenschaften und Charakteristika

Das magnetische Feld ist eines der fundamentalen Konzepte der Physik Abitur beispielaufgaben und ein essentieller Bestandteil der Mechanik Physik zusammenfassung pdf. Die Eigenschaften magnetischer Felder sind von besonderer Bedeutung für das Verständnis elektromagnetischer Phänomene.

Magnetfelder zeichnen sich durch mehrere charakteristische Eigenschaften aus. Sie üben Kräfte auf andere Magnete oder magnetische Materialien aus und ihre Änderungen breiten sich mit Lichtgeschwindigkeit aus. Eine fundamentale Eigenschaft ist die Bipolarität - jedes Magnetfeld besitzt einen Nord- und einen Südpol. Diese Eigenschaft ist unveränderlich und für die Physik Abi Themen von zentraler Bedeutung.

Definition: Ein homogenes Magnetfeld liegt vor, wenn die magnetische Feldstärke an allen Punkten des Feldes gleich groß ist und die Feldlinien parallel zueinander in gleichmäßigem Abstand verlaufen.

Die magnetischen Feldlinien folgen bestimmten Gesetzmäßigkeiten: Sie verlaufen außerhalb des Magneten vom Nord- zum Südpol und im Inneren vom Süd- zum Nordpol. Eine wichtige Eigenschaft ist, dass sich magnetische Feldlinien niemals schneiden können, da die Kraftrichtung an jedem Punkt eindeutig definiert sein muss. Die Feldliniendichte gibt Aufschluss über die Stärke des magnetischen Feldes - je dichter die Feldlinien, desto stärker ist das Feld.

Anwendungen und Bedeutung Magnetischer Felder

Für die Elektrizitätslehre Zusammenfassung PDF ist das Verständnis magnetischer Felder unerlässlich. In der praktischen Anwendung begegnen uns magnetische Felder in vielfältiger Form, von Permanentmagneten bis hin zu Elektromagneten in modernen Technologien.

Highlight: Die gespeicherte Energie in magnetischen Feldern ist eine zentrale Größe für technische Anwendungen wie Transformatoren und Elektromotoren.

Die Homogenität magnetischer Felder spielt in vielen Physik Abitur Bayern Lösungen eine wichtige Rolle. Ein homogenes Magnetfeld zeichnet sich durch parallel verlaufende Feldlinien mit konstantem Abstand aus. Diese Eigenschaft ist besonders wichtig für technische Anwendungen, bei denen gleichmäßige magnetische Kräfte benötigt werden.

Die Bedeutung magnetischer Felder erstreckt sich von der klassischen Mechanik bis zur modernen Quantenphysik. Für die Quantenphysik Abi Zusammenfassung ist das Verständnis magnetischer Felder fundamental, da sie eine wichtige Rolle bei quantenmechanischen Effekten wie dem Spin-Verhalten von Elementarteilchen spielen.
